Type de produit	Machine à effet lumineux
Marque	Chauvet
Modèle	4Play 2
Alimentation	100-240 VAC, 50/60 Hz (alimentation universelle)
Fusible	Type et ampérage identiques à l'original lors du remplacement
Protocole DMX	DMX512, adresse de départ configurable de 1 à 512
Modes de fonctionnement	DMX, Son-activé, Auto, Maître/Esclave
Télécommande	Compatible IRC-6 (infrarouge)
Nombre de canaux DMX	6 canaux
Température ambiante max	40 °C
Indice de protection	IP20 (intérieur uniquement)
Montage	Nécessite pinces et câble de sécurité (non fournis)
Contenu de la boîte	4Play 2, cordon d'alimentation, sac de transport, manuel de référence
Sécurité	Mise à la terre obligatoire, ne pas exposer à l'humidité, ne pas ouvrir, utiliser un câble de sécurité en hauteur
Entretien	Débrancher avant nettoyage, remplacer le fusible par un modèle identique
Garantie	Limitée, consulter le site Chauvet pour les détails

FOIRE AUX QUESTIONS - 4Play 2 Chauvet

Comment configurer l'adresse DMX de démarrage ?

Utilisez les boutons du panneau de commande pour naviguer dans le menu. Sélectionnez Mode DMX (affiché 'd'), puis réglez l'adresse de 1 à 512 avec les touches haut/bas. Appuyez sur Enter pour confirmer.

Comment utiliser le mode son-activé ?

Dans le menu, sélectionnez Son-activé (affiché 'Snd'), puis choisissez un programme de 1 à 9. L'appareil réagira au son ambiant.

Comment chaîner plusieurs appareils en maître/esclave ?

Connectez les appareils en série via DMX. Configurez un appareil en maître (mode DMX avec adresse) et les autres en esclave (mode esclave via menu). Consultez le manuel pour les réglages précis.

Quels sont les modes de fonctionnement disponibles ?

Les modes sont : DMX (contrôle externe), Son-activé (réaction au son), Auto (programmes intégrés), et Maître/Esclave (synchronisation de plusieurs unités).

Comment remplacer le fusible ?

Débranchez l'appareil. Utilisez un tournevis à tête plate pour soulever le capuchon du porte-fusible. Retirez le fusible grillé et remplacez-le par un fusible de même type et ampérage. Remettez le capuchon et rebranchez.

Quelles sont les précautions de sécurité importantes ?

L'appareil doit être relié à une prise mise à la terre. Ne pas exposer à la pluie ou à l'humidité (IP20). Utilisez un câble de sécurité en cas de montage en hauteur. Ne pas ouvrir le boîtier (aucune pièce réparable par l'utilisateur). La température ambiante max est de 40 °C.

L'appareil est-il compatible avec une télécommande ?

Oui, le 4Play 2 est compatible avec la télécommande infrarouge IRC-6 de Chauvet DJ. Pour plus d'informations, consultez le site www.chauvetdj.com.

Comment nettoyer l'appareil ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux et sec. Ne pas utiliser de produits liquides ou abrasifs. Assurez-vous que les fentes de ventilation ne sont pas obstruées.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que le cordon d'alimentation est correctement branché et que la prise fonctionne. Si le fusible est grillé, remplacez-le. Si le problème persiste, contactez le support technique Chauvet.

Où trouver le manuel d'utilisation complet ?

Le manuel de référence est inclus dans la boîte. Pour le manuel complet, téléchargez-le sur le site www.chauvetdj.com ou scannez le QR code présent dans la notice.

MODE D'EMPLOI 4Play 2 Chauvet

Le Manuel de Référence (MR) du 4PLAY 2 reprend des informations de base sur cet appareil, notamment en matière de montage, d'options de menu et de valeurs DMX. Veuillez télécharger le manuel d'utilisation à partir du site internet www.chauvetdj.com pour plus de détails.

Clause de non responsabilité

Les informations et caractéristiques contenues dans ce MR sont sujettes à modification sans préavis.

Garantie limitée

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉS D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.

Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration.

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration.

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifiques. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.

Consignes de sécurité

Ces consignes de sécurité contiennent des informations importantes en matière d'installation, d'utilisation et d'entretien.

• Cet appareil DOIT être relié à un circuit mis à la terre et protégé.
• Toujours débrancher l'appareil de la source d'alimentation avant de le nettoyer ou de remplacer son fusible.

- NE PAS exposer directement les yeux à la source de lumière lorsque le produit est allumé.

- Veillez à ce que le cordon d'alimentation ne soit jamais pincé ou endommagé.

- Ne débranchez jamais cet appareil en tirant sur le cordon d'alimentation.

- En cas de montage de l'appareil en hauteur, veillez à toujours utiliser un câble de sécurité.

- NE PAS laisser de produit inflammable à proximité de l'appareil lorsque celui-ci fonctionne.

- NE PAS toucher au boîtier de l'appareil lorsqu'il est en fonctionnement, celui-ci pouvant être très chaud.

- La tension de la source d'énergie à laquelle est connecté cet appareil doit être dans la plage indiquée sur l'étiquette ou sur le panneau arrière de l'appareil.

- Cet appareil doit uniquement être utilisé en intérieur! (IP20) Afin d'éviter tout risque d'incendie ou de décharge électrique, veillez à n'exposer cet appareil ni à la pluie ni à l'humidité.

- Installez toujours cet appareil dans un endroit bien ventilé à au moins 50 cm (20 po) des surfaces adjacentes.

• Assurez-vous qu'aucune fente de ventilation de l'appareil n'est obstruée.

- Ne connectez jamais cet appareil à un variateur ou un rhéostat.

- Lors du remplacement du fusible, utilisez le même type et le même ampérage.

- Utilisez EXCLUSIVEMENT la latte pour soulever cet appareil.

- La température ambiante maximale est de 40 °C (104 °F). Ne faites pas fonctionner cet appareil à des températures plus élevées.

- En cas de sérieux problèmes de fonctionnement, arrêtez l'appareil immédiatement.

- NE PAS ouvrir cet appareil. Il ne contient aucune pièce réparable par l'utilisateur.

- Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur.

Nous contacter

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l'Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner un appareil. Veuillez consulter le site internet www.chauvetdj.com pour obtenir des informations pour nous contacter.

Contenu

• 4 P L A Y 2

• Cordon d'alimentation

- Sac de transport

• Manuel de Référence

Préalable

Déballez votre 4PLAY 2 et assurez-vous que vous avez reçu toutes les pièces en bon état. Si la boîte et/ou son contenu semble endommagé, contactez immédiatement le transporteur, et non pas Chauvet.

Alimentation CA

Cet appareil est doté d'une alimentation universelle qui peut prendre en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Durant les périodes de non-utilisation, pour éviter toute usure inutile et pour prolonger la durée de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur.

Chaînage électrique

Pour savoir combien de projecteurs 4PLAY 2 peuvent être chaînés entre eux au maximum sur du 120 V ou du 240 V, veuillez consulter le manuel de l'utilisateur ou l'étiquette sur l'appareil.

Remplacement des fusibles

1. Débranchez l'appareil.
2. Calez la pointe d'un tournevis à tête plate dans la fente du porte-fusible.
3. Soulevez le capuchon de sécurité hors du boîtier.
4. Enlevez le fusible grillé logé dans le clip sur le devant du capuchon de sécurité et remplacez-le par un fusible de même type et de même ampérage.
5. Remettez le porte-fusible en place puis rebranchez.

Montage

Avant de monter cet appareil, veuillez lire les Consignes de Sécurité.

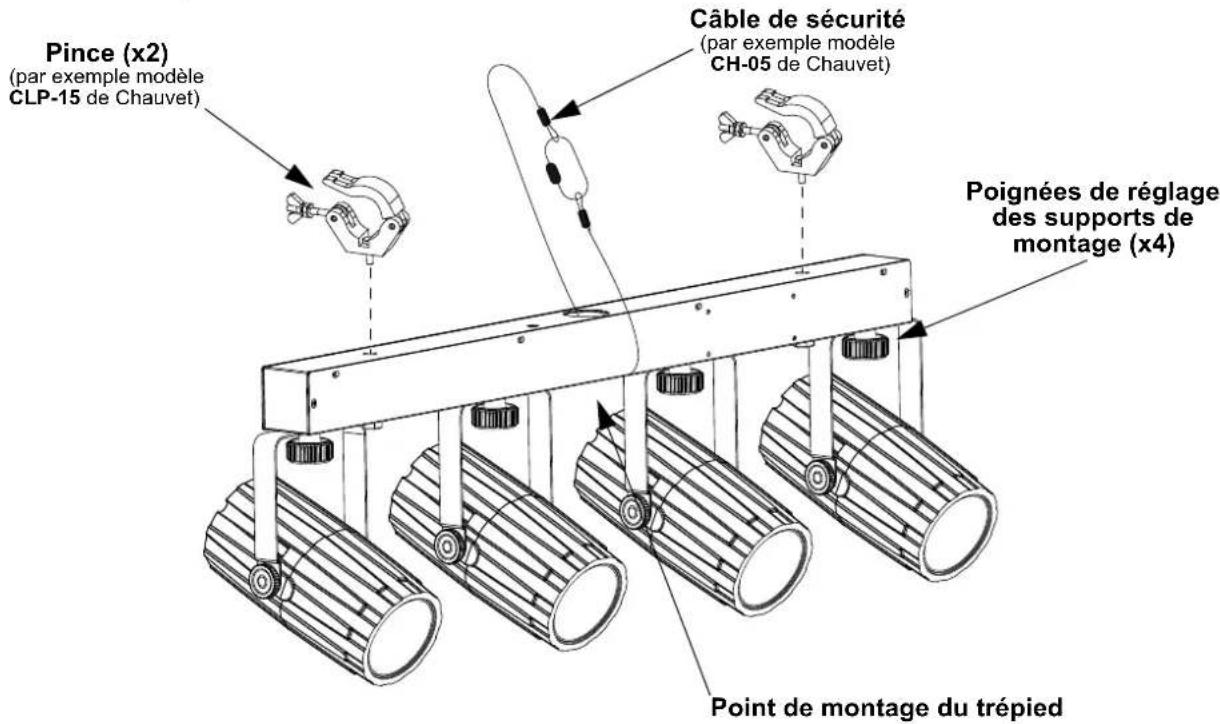

Schéma de montage

Description du panneau de commande

Bouton Fonction
	Permet de sortir du menu ou de la fonction en cours
	Permet de naviguer vers le haut dans la liste du menu et d'incrémenter une valeur numérique dans une fonction
	Permet de naviguer vers le bas dans la liste du menu et de décrémenter une valeur numérique dans une fonction
	Active l'entrée de menu actuellement affichée ou confirme la valeur actuellement sélectionnée pour la fonction en cours de sélection

Menu carte

Mode Niveaux de programmation Description
Mode DMX .512 d 1–512 Configure l'adresse DMX de départ
Son-activé Snd Snd1–9 Programme son-activé
Programme Auto Au 1–20 Programme automatique
Vitesse	S-- S 1–100 Vitesse de programme

Chaînage DMX

Le 4PLAY 2 peut fonctionner avec un contrôleur DMX lorsqu'il est relié par des connexions séries DMX. Les instructions pour la connexion et la configuration de cet appareil pour le fonctionnement en DMX sont indiquées dans le manuel d'utilisation. Si vous n'êtes pas familier avec le protocole DMX, vous pouvez télécharger l'introduction au DMX à l'adresse www.chauvetdj.com.

Adresse de départ

Pour permettre un accès à l'ensemble des canaux de chaque mode DMX, l'adresse DMX maximale recommandée est 507.

Connexion maître/esclave

Le 4PLAY 2 utilise une connexion de données DMX pour le fonctionnement de son mode maître/esclave. Les instructions pour la connexion et la configuration de cet appareil pour le fonctionnement en maître/esclave sont indiquées dans le manuel d'utilisation.

Irc-6 (télécommande par infrarouge)

Le 4PLAY 2 est compatible avec la télécommande infra-rouge (IRC-6) de CHAUVET DJ. Pour plus d'informations sur l'IRC-6 ou pour télécharger les instructions, rendez-vous à l'adresse www.chauvetdj.com.

Valeurs DMX

Zones de contrôle DMX

6-Canaux

Canal Fonction Valeur Pourcentage/Paramétrage
1-4	Commande LED, un Canal par Tête	000 ⇔ 010 Aucune fonction
		011 ⇔ 016 Blanc 1
		017 ⇔ 022 Blanc 2
		023 ⇔ 028 Blanc 3
		029 ⇔ 034 Rouge 1
		035 ⇔ 040 Rouge 2
		041 ⇔ 046 Rouge 3
		047 ⇔ 052 Vert 1
		053 ⇔ 058 Vert 2
		059 ⇔ 064 Vert 3
		065 ⇔ 070 Bleu 1
		071 ⇔ 076 Bleu 2
		077 ⇔ 082 Bleu 3
		083 ⇔ 088 Tout blanc
		089 ⇔ 094 Tout rouge
		095 ⇔ 100 Tout vert
		101 ⇔ 106 Tout bleu
		107 ⇔ 112 Tout rouge et vert
		113 ⇔ 118 Tout rouge et bleu
		119 ⇔ 124 Tout vert et bleu
		125 ⇔ 130 Tout rouge, vert et bleu
		131 ⇔ 136 Tout rouge et blanc
		137 ⇔ 142 Tout vert et blanc
		143 ⇔ 148 Tout bleu et blanc
		149 ⇔ 154 Bleu 1 et tout blanc
		155 ⇔ 160 Bleu 2 et tout rouge
		161 ⇔ 166 Bleu 3 et tout vert
		167 ⇔ 172 Bleu 1 et rouge 3
		173 ⇔ 178 Blet 2 et rouge 2
		179 ⇔ 184 Bleu 3 et rouge 1
		185 ⇔ 190 Blanc 3 et vert 1
		191 ⇔ 196 Blanc 2 et vert 2
		197 ⇔ 202 Blanc 1 et vert 3
		203 ⇔ 208 Blanc 3, rouge 1, vert 3 et bleu 1
		209 ⇔ 214 Blanc 2, rouge 2, vert 2 et bleu 2
		215 ⇔ 220 Blanc 1, rouge 3, vert 1 et bleu 3
		221 ⇔ 255 Tout blanc, rouge, vert et bleu
5 Stroboscope		000 ⇔ 010 Aucune fonction
		011 ⇔ 255 Stroboscope, lente à rapide
6 Programmes		000 ⇔ 009 Aucune fonction
		010 ⇔ 034 Programme 1
		035 ⇔ 058 Programme 2
		059 ⇔ 082 Programme 3
		083 ⇔ 106 Programme 4
		107 ⇔ 130 Programme 5
		131 ⇔ 154 Programme 6
		155 ⇔ 178 Programme 7
		179 ⇔ 226 Programme 8
		227 ⇔ 250 Programmes 1-8
		251 ⇔ 255 Programme son-activé
