Producttype	Slimme stekker (Smart Plug)
Merk	Burg Wächter
Model	Plug 2141
Voedingsspanning	AC 110 V ~ 230 V, 50/60 Hz
Maximale stroom	10 A
Maximaal vermogen	2300 W
Radiofrequentie	WLAN 2,4 GHz (802.11 b/g/n)
Radiobereik (vrij veld)	Tot 200 m (afhankelijk van de omgeving)
Gewicht	59 g
Bedrijfstemperatuur	-20 °C tot 45 °C
Omgevingscondities	Binnen en droog
LED-indicator	Ja (knipperend bij zoeken, koppelen, aan/uit)
Hoofdfuncties	Handmatig en op afstand in- en uitschakelen via app, timerprogrammering, slimme scenario's (als-dan)
Compatibiliteit	BURGprotect alarmsysteem
Onderhoud en reiniging	Licht vochtige doek, zonder chemicaliën of schuurmiddelen
Veiligheid	Niet schilderen, niet aanpassen, binnen en droog gebruiken
Garantie	2 jaar
Inhoud van de levering	1x BURGprotect PLUG 2141, 1x snelle startgids

Veelgestelde vragen - Plug 2141 Burg Wächter

Hoe configureer ik de Plug 2141 voor de eerste keer?

Sluit de Plug aan op een wandcontactdoos en open vervolgens de app BURGprotect. Knippert de LED niet, houd de knop dan 5 seconden ingedrukt om de koppelingsmodus te activeren. Ga in de app naar 'Dashboard' > 'Accessoires' > 'Koppel een WLAN-apparaat', selecteer 'BURGprotect PLUG 2141', kies uw 2,4 GHz-netwerk en voer het wachtwoord in.

De LED knippert één keer per seconde, wat betekent dat?

Dit geeft aan dat de Plug een netwerkverbinding zoekt. Als hij nog niet is geconfigureerd, houd dan de knop 5 seconden ingedrukt om de koppelingsmodus te starten.

Hoe reset ik de Plug 2141?

Houd de knop aan de zijkant van het apparaat meer dan 10 seconden ingedrukt terwijl de Plug is ingeschakeld. De LED knippert om de reset te bevestigen, waarna het apparaat opnieuw opstart in de koppelingsmodus.

Kan ik elk elektrisch apparaat op de Plug aansluiten?

Ja, zolang het vermogen van het apparaat niet hoger is dan 2300 W (10 A). De Plug kan lampen, radio's, enz. in- en uitschakelen.

Hoe maak ik een timer met de Plug?

Open in de app het apparaatbeheer (tandwielpictogram), scroll naar 'Scenarioconfiguratie', selecteer 'Automatische functies' en voeg een nieuwe taak toe. Stel de tijd, herhaling, gewenste status (aan/uit) en de betreffende Plug in.

Hoe koppel ik de Plug aan de BURGprotect-basis?

De Plug maakt rechtstreeks verbinding via uw WLAN-netwerk. Het is niet gekoppeld aan een specifieke basis maar aan uw BURGprotect-account. Volg de initiële configuratieprocedure in de app.

Wat is het bereik van het radiosignaal?

Het bereik is ongeveer 200 m in vrij veld, maar kan worden verminderd door obstakels zoals betonnen muren, metalen voorwerpen of andere radiozenders.

Werkt de Plug met een 5 GHz-netwerk?

Nee, de Plug gebruikt alleen het 2,4 GHz-netwerk. Schakel tijdens de configuratie tijdelijk de 5 GHz-band van uw router uit om interferentie te voorkomen.

Hoe reinig ik de Plug 2141?

Gebruik een licht vochtige doek om het oppervlak af te vegen. Zorg dat er geen water binnendringt. Gebruik geen chemicaliën, bijtende of schurende middelen.

Wat te doen bij een storing van de Plug?

Controleer eerst of de Plug goed van stroom wordt voorzien (LED brandt of knippert). Reset indien nodig. Raadpleeg de FAQ op www.burg.biz of neem contact op met de technische dienst via e-mail [e-mail].

GEBRUIKSAANWIJZING Plug 2141 Burg Wächter

De BURGprotect PLUG is een optioneel toebehoren van de BURGprotect serie. Met dit toebehoren kunt u, door de PLUG tussen de contactdoos en een aangesloten toestel aan te brengen, dit toestel geautomatiseerd of handmatig in- of uitschakelen. Er mag maximaal één verbruiker met een max. vermogen van 2300W worden aangesloten.

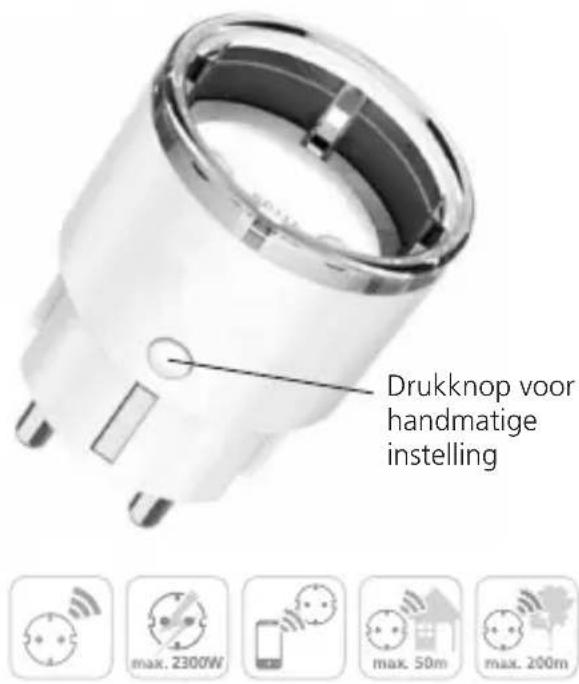

Opbouw

Drukknop voor handmatige instelling max. 2300W max. 50m max. 200m

Technische gegevens

Spanning AC 110V~230V
Max. stroom 10 A (MAX)
Max. vermogen 2300W
Frequency 50Hz/60Hz
Radiofrequentie WLAN 2.4GHz 802.11b/gn
Max power output 2300W
Werktemperatuur -20C°~45C°
Omgevingscondities droog binnencompartiment
Gewicht 59g

LED-statusindicatie

LED-indicatie Betekenis
Knippert 1x per sec.	Contactdoos zoekt naar netwerkverbinding.Aanwijzing: Mocht de contactdoos nog niet geconfigureerd zijn, dan de drukknop gedurende 5 sec. ingedrukt houden, om in de pairing-modus (configuratie) om te schakelen.
Knippert snel, meerdere ke-ren per sec.	Toestel bevindt zich in de pairing-modus (configuratie). Voer de instelling uit met de BURGprotect app.
Brandt Contactdoos Aan
Brandt niet Contactdoos Uit

Verbinden van het apparaat met de BURGprotect BASE

1. Start de BURGprotect app.

2. Steek de PLUG in de contactdoos en wacht tot deze knippert (pairing-modus) Aanwijzingen:

- Als de PLUG niet automatisch in de pairing-modus overschakelt, houd u de drukknop, op de zijkant van het apparaat, gedurende ca. 5 seconden ingedrukt. De lichtkrans op de PLUG knippert nu.

- Indien de PLUG gereset en opnieuw geconfigureerd moet worden, houd u de drukknop, op de zijkant van het apparaat, in ingeschakelde gedurende >10seconden ingedrukt. Het apparaat wist de eerdere gegevens en start vervolgens opnieuw op in de pairing-modus.

1. Open het "Dashboard"

1. Kies uit de lijst met apparaten „BURGprotect PLUG 2141“ en tik op de button „Apparaat integreren“.
2. Voer na selectie van uw WLAN netwerk het WLAN-wachtwoord in en tik op „Verder“ (Weiter). Het toestel wordt nu automatisch aan uw apparatenlijst toegevoegd.

• Zorg ervoor dat u uw smartphone met een 2.4Ghz router heeft verbonden. Deactiveer evt. actieve 5Ghz frequenties voor de duur van de instelling.
• Gedurende instelling van de PLUG mag zich geen tweede toestel in de pairing-modus bevinden. Deactiveer voor de duur van de instelling andere toestellen in de pairing-modus.

De ingestelde PLUG vindt u vervolgens in het snelkeuzemenu van de app en in de apparatenlijst. Via aantippen van de betreffende PLUG schakelt deze het aangesloten toestel in of uit.

Smart Plug Plug - Laser Fus-structure

Szenario-setup

1. Open het apparaatbeheer door op het "Tandwiel"-symbool rechtsboven te tikken.
2. Scrol in het apparaatbeheer omlaag, tot de functiegroep "Szenarien Setup" (Scenario-setup) verschijnt.
3. Kies "Autom. Funktionen" (Autom. functies). Nu verschijnen de volgende opties in beeld:

Automatische functies – Timer

Programmeren van op tijd geprogrammeerde sequenties.

a. Kies "Autom. Funktionen" (Autom. functies)
b. Voeg een nieuwe functie toe via aantikken van het + teken rechtsboven.
c. Stel de tijd en de herhalingsoptie in. Wijs daarna een zinvolle benaming voor de functie toe, bijv. "Woonk. lamp AAN". Optioneel kunt u de functie met een kleur markeren.

Edit Track 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

d. Kies "Systemzustand" (Systeemtoestand) > "Funksteckdose PLUG" (Draadloze contactdoos PLUG) > en de draadloze contactdoos met de door u toegewezen benaming die u wilt schakelen. Vink aan, in welke toestand (Aan/Uit) de draadloze contactdoos moet omschakelen.

System status Device state PLUG 2940

Systemo scale Western Plug On Off

e. Ga met de < pijl linksboven twee keer terug, naar het menu "Aufg. hinzufügen" (Taak toevoegen), en sla uw invoer op door het vinkje rechtsboven aan te tikken.

Aanwijzing: Voeg bij terugkerende, tijdelijk begrensde sequenties per draadloze contactdoos telkens een inschakel-autom. functie en een uitschakel-autom. functie toe.

Smart Following - Scène-programmering

Programmering van "Wenn-Dann" (Wanneer-Dan) functies. Bijv. inschakelen van een verlichting of een radio door een draadloze BURGprotect contactdoos bij activering van een alarm.

1. Kies "Smart Following"
   U krijgt nu een overzicht van de vier systeemtoestanden te zien Scharf / Unscharf (Scherp/Onscherp)/Home/Alarm

2. Kies een systeemtoestand, bij activatie waarvan een actie moet worden geactiveerd. (Voorbeeld: Alarm)

1. Er verschijnt een lijst met de beschikbare actuatoren.

Selecteer "Bearbeiten" (Bewerken) om de toestanden in te stellen die de draadloze contactdozen moeten aannemen, zodra de gekozen systeemtoestand (voorbeeld: Alarm) geactiveerd wordt

Aanwijzing: Als u wilt dat na een activatie van een alarm een contactdoos bij bevestiging van het alarm weer uitschakelt, definieert u dit in de toestand "Unscharf" (Onscherp) van de Smart Following functie.

Toepassing

1. Handmatig in-/uitschakelen

Druk op de Power/Reset drukknop, om het stopcontact handmatig in-/uit te schakelen.

1. Afstandsbediend in-/uitschakelen

Om het draadloos stopcontact per app in te schakelen, gaat u als volgt te werk: Tip in de app op "meer", breid de weergave uit,

Als u de Plug nog niet bij uw favorieten heeft opgenomen, en tip vervolgens op "Plug"

Hier kunt u de toestand van het toestel opvragen resp. op afstand bedienen.

1. Reset

Om het toestel te resetten houdt u de drukknop gedurende min. 10 seconden ingedrukt. De status-LED signaleert dereset door te knipperen.

Juiste installatieplaats

Het radiosignaal van de sensor is in sterke mate afhankelijk van de omgevingsomstandigheden. Metalen voorwerpen, betonnen plafonds, wanden, metalen leidingen etc. reduceren het bereik. Storingen kunnen ook door andere radiozenders en omgevingsinvloeden worden veroorzaakt.

BELANGRIJKE AANWIJZING: De melder kan niet beter presteren dan installatie en omstandigheden dat toestaan. De melder kan gevaarsituaties signaleren, maar niet vermijden.

Het toestel mag niet geverfd, gelakt of anderszins aangepast worden.

Algemene veiligheidsinformatie en veiligheidsmaatregelen

Voorzichtig

Wijzigingen en modifi caties die niet uitdrukkelijk door de bevoegde goedkeuringsinstantie zijn geautoriseerd, kunnen tot intrekking van de gebruiksvergunning voor het toestel leiden.

Aansprakelijkheidsbeperking

Dit toestel voldeet op het tijdstip van fabricage aan de actuele technische standaard Wij streven er voortdurend naar, onze producten onze producten op de nieuwste technische stand en onze handboeken up-to-date te houden. Daarom behouden wij ons voor, technische wijzigingen en revisies/aanpassingen van de handleiding waar nodig zonder voorafgaande aankondiging uit te voeren. De inhoud van de handleiding dient zorgvuldig te worden geleden. Voor schade, bijvoorbeeld ten gevolge van verkeerde bediening of installatie, ondeskundig gebruik, gebrekkig of verkeerd onderhoud, veronachtzaming van veiligigheidsinstructies of algemeen geldende voorschriften wordt geen aansprakelijkheid aanvaard. Dit toestel biedt, bij juist gebruik en correcte installatie, onder de aangegeven randvoorwaarden de in het handboek beschreven functionaliteiten. Afhankelijk van het desbetreffende, klantspecifi eke scenario is een alarmactivatie niet altijd gegarandeerd.

Veiligheidsinstructies

Lees de handleiding zorgvuldig door. Voor schade tengevolge van veronachtzaming wordt geen aansprakelijkheid aanvaard. Het toestel mag uitsluitend voor het in de handleiding genoemde doel worden ingezet. Het toestel dient u in noodgevallen te informeren en alarm te geven! Controleer daarom regelmatig de werking en de batterijstand van het toestel om goed voorbereid te zijn als het - maar laten we hopen van niet - menens wordt. Door ongewoon hoge elektromagnetische straling, manipulaties of andere invloeden, kunnen storingen worden opgewekt. Installatie in de nabijheid van straling uitzendende elektro-apparatuur of in vochtige ruimten is niet toegestaan. Batterijgevoede apparatuur mag niet bij hoge temperaturen en in de buurt van warmtebronnen worden gebruikt of aan directe zonnestraling worden blootgesteld. Verpakking en materiaal altijd buiten bereik van kinderen bewaren – Er bestaat verstikkingsgevaar. De gebruikshandleiding zorgvuldig bewaren.

BELANGRIJKE AANWIJZING: Opstelling op een ongunstige locatie kan leiden tot vermindering(en) van de functie(s).

Mocht u een EG-conformiteitsverklaring voor dit toestel nodig hebben, kunt u per e-mail een aanvraag richten aan: [e-mail]

Reiniging

Gebruik uitsluitend minimaal bevochtigde doeken voor de reiniging. Zorg ervoor dat er geen water in het apparaat dringt. Gebruik geen licht brandbare, chemische, bijtende of schurende reinigingsmiddelen.

Garantie

BURG-WÄCHTER-producten worden overeenkomstig de op het productietijdstip geldende technische standaarden en conform onze kwaliteitsstandaarden geproduceerd.

De garantie omvat uitsluitend gebreken die aantoonbaar aan fabricage- of materiaalfouten op het tijdstip van de verkoop toe te schrijven zijn. De garantie eindigt na twee jaar, verdere claims zijn uitgesloten.

Vastgestelde gebreken moeten schriftelijk, incl. origineel aankoopbewijs en korte foutbeschrijving bij uw verkoper worden ingediend. Na controle binnen een redelijke termijn beslist de garantiegever over een mogelijke reparatie of een vervanging. Gebreken en schade door bijv. transport, foute bediening, ondeskundig gebruik, slijtage, etc. zijn van de garantie uitgesloten. De batterij is uitgesloten van de garantie.

Meer toebehoren vindt u op onze homepage: www.burg.biz of via scannen van de volgende QR code links:

Verwijdering van het apparaat

We wijzen erop dat dusdanig gemarkeerde elektrische en elektronische apparaten en batterijen niet samen met het huisafval maar gescheiden resp. afzonderlijk ingezameld moeten worden. Informeer bij de bevoegde instantie in uw stad / gemeente naar de inzamelpunten voor batterijen en elektrisch/ elektronisch afval.

Hiermee verklaart de firma BURG-WÄCHTER KG dat het onderhavige toestel voldoet aan de richtlijnen 2014/53/EU, (RED) 2014/30/EU, (EMC), 2011/65/EU (RoHS) en de Laagspanningsrichtlijn (2014/35/EU).

De volledige tekst van de EU-conformiteitsverklaring kan op het volgende internetadres worden opgeroepen: www.burg.biz

Gelieve bij technische vragen over het product de uitvoerige bedieningshandleiding te lezen en de FAQ in acht te nemen, die u op de volgende webpagina vindt: www.burg.biz. Mocht u toch nog vragen hebben, dan kunt u zich graag via e-mail tot ons wenden op: [e-mail]
