GEBRUIKSAANWIJZING AL 300 Pro H-Tronic

Dit apparaat heeft de fabriek in veiligheidstechnisch perfecte staat verlaten. Om dit zo te houden en zeker te zijn van gebruik zonder gevaar, dient u zichals gebruiker te houden aan deze veiligheidsbepalingen en waarschuwingen,die in deze handleiding staan. Lees eerst deze handleiding volledig en zorgvuldig door voordat u dit oplaadtoestel in gebruik neemt. Er staan belangrijke aanwijzingen in betreffende de ingebruikname en het gebruik. Bij schades, die ontstaan door het niet opvolgen van de handleiding, vervalt het recht op garantie. Voor volgschades, die hieruit ontstaan zijn wij niet aansprakelijk. Deze gebruiksaanwijzing is een integraal onderdeel van dit product. U dient zich beslist te houden aan de aanwijzingen betreffende de veiligheid en het gebruik.Let er a.u.b. op, dat bedienings- en aansluitfouten buiten onze invloedsfeer liggen. Begrijpelijkerwijze kunnen wij niet aansprakelijk gesteld worden voor schades die daarvan het gevolg zijn. Functies – Voor 2 V, 6 V en 12 V loodaccu‘s– Elektronische oplade regeling– Loodbatterij, gel, AGM en MF-batterij– Opladen met IU kennmerk– Geschikt voor constant opladen– Bescherming tegen kortsluiting en verkeerde pooling– Constante laadeindspanning– Optische aanduiding voor lading en poling.AUTOMATISCHE OPLADER Met deze Automatische Oplader AL 300pro kunnen alle 2-6-12 Volt loodaccu‘s automatisch (zonder toezicht) opgeladen worden. Als de aangesloten accu bij het laden de laadeindspan

ning bereikt, wordt de laadstroom teruggeregeld en wordt op deze manier de accu beschermd tegen overlading. Vanwege de volledig elektronische spanning- en stroombegrenzing wordt een aangesloten accu steeds op de optimale spanning gehouden en worden tegelijkertijd het gevaarlijke overladen en de daar

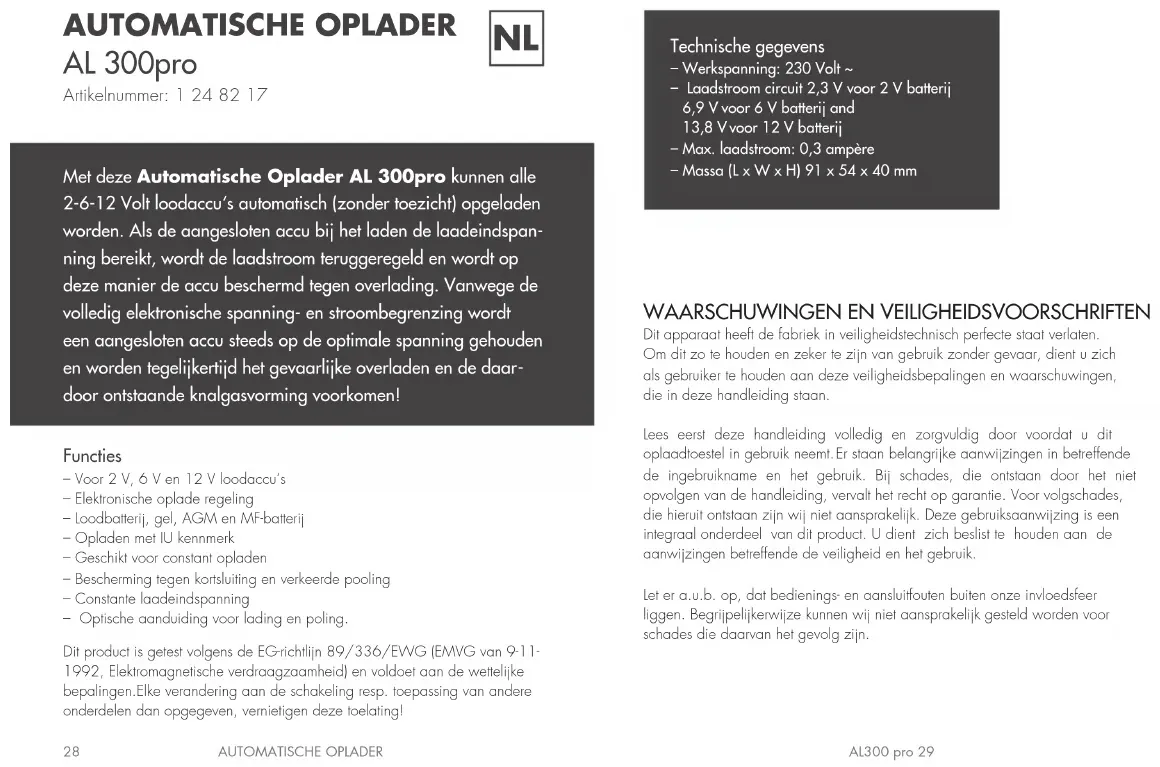

door ontstaande knalgasvorming voorkomen! AUTOMATISCHE OPLADER AL 300pro Artikelnummer: 1 24 82 17

Technische gegevens – Werkspanning: 230 Volt ~ – Laadstroom circuit 2,3 V voor 2 V batterij 6,9 V voor 6 V batterij and 13,8 V voor 12 V batterij – Max. laadstroom: 0,3 ampère – Massa (L x W x H) 91 x 54 x 40 mm Dit product is getest volgens de EG-richtlijn 89/336/EWG (EMVG van 9-11-1992, Elektromagnetische verdraagzaamheid) en voldoet aan de wettelijkebepalingen.Elke verandering aan de schakeling resp. toepassing van andere onderdelen dan opgegeven, vernietigen deze toelating!30 AL300 pro 31 AUTOMATISCHE OPLADER

Gebruik waarvoor het laadapparaat bedoeld is: Met deze oplader kunnen uitsluitend 2-6-12 V loodaccu’s opgeladen worden. Een andere toepassing is niet toegestaan!

– Apparaten die op het net aangesloten worden mogen uitsluitend gevoed worden met 230 V/50 Hz wisselspanning. – Het apparaat mag alleen op de voorgeschreven spanning werken. – De gebruikspositie van het apparaat is willekeurig. – De toegestane omgevingstemperatuur (kamertemperatuur) mag tijdens het gebruik niet onder –25°C en niet boven 40°C komen. – Ventilatiegleuven resp. luchtspleten voorkomen een overmatige stijging van de werktemperatuur en mogen daarom niet geblokkeerd of toegedekt worden. Vooral lichte materialen, zoals brandbare stoffen of papier, dienen bij het apparaat weggehouden te worden. – Het apparaat is bestemd voor het gebruik in droge en schone ruimtes. – Bij de vorming van condenswater moet een acclimatiseringstijd van ca. 2 uur afgewacht worden. – Het apparaat is voor toepassing in de buitenlucht resp. in vochtige ruimtes niet toegelaten! Bescherm het apparaat voor vochtigheid, spatwater en hitte. – Met dit apparaat mogen uitsluitend 2-6-12 Volt-loodaccu‘s opgeladen worden. – Er mogen beslist geen droge accu‘s aangesloten worden. – Het apparaat mag niet in verbinding met makkelijk ontvlambare en randbare vloeistoffen gebruikt worden. – Dit apparaat is niet geschikt voor kinderen en jeugdigen onder de 14 jaar. – Het apparaat mag alleen onder toezicht van een vakkundige volwassenen of een vakman in werking gesteld worden. – In commerciële instellingen dient u zich te houden aan de ARBO-voor schrif- ten. – In scholen, opleidingsinstituten, hobby- en doe-het-zelf-werkplaatsen dient het omgaan met meetapparatuur en accessoires te geschieden onder toezicht van geschoold personeel. – Werk met dit apparaat niet in ruimtes of bij ongunstige omstandigheden, waarin/- bij brandbare stoffen, gassen, dampen of stof aanwezig (kunnen) zijn. – Indien het apparaat gerepareerd moet worden, moeten voor het vervangen van onderdelen beslist originele onderdelen toegepast worden! Het gebruik van afwijkende onderdelen kan leiden tot ernstige schade aan personen of goederen. – Een reparatie mag alleen door een vakman uitgevoerd worden. – Het apparaat dient na gebruik steeds van de voedingsspanning afgehaald te worden. – Verwijder eerst de accu voordat u de oplader van de voedingsspanning verwijdert.

3. AANWIJZINGEN VOOR HET GEBRUIK

In tegenstelling tot eenvoudige opladers is de laadstroom van de automatische oplader geen vaste waarde en hangt deze af van meerdere factoren. Dat zijn b.v. de laadtoestand van de accu, de leeftijd van de accu, het accutype resp. de capaciteit ervan. Verder speelt een rol hoe ver de accu daarvoor ontladen was. Als er aan de accu een hoge stroom onttrokken is, dan wordt er bij het opladen eerst een hoge beginstroom ingesteld (max. 0,3 A), die na korte tijd kleiner wordt. Dit betekent, dat bij een toenemende spanning op de accu de laad-stroom afneemt. Het volgende diagram toont dit gedrag: Ladekurve Zeit U (2,3/6,9/13,8V) Time Charging curve U (2,3/6,9/13,8V) Ladekurve Zeit Time Charging curve U (2,3/6,9/13,8V)32 AL300 pro 33 AUTOMATISCHE OPLADER

Stel op de achterzijde van het apparaat de gewenste laadspanning in: 2, 6 of 12 Volt. Let op: een verkeerd ingestelde laadspanning kan de oplader/accu vernielen.

2. Aansluiten op de accu

Sluit de rode aansluitklem van de lader aan op de pluspool (+) van de accu en de zwarte aansluitklem op de minpool (–) van de accu.

3. Aansluiting op 230 V AC

Verbind eerst de oplader met de netstekker op een 230 V netstopcontact. Aanwijzing! Het apparaat is slechts korte tijd kortsluitingvast! Langer durende kortsluitingen (langer dan 1 minuut) moeten in ieder geval vermeden worden., omdat anders de trafo of de elektronica overbelast wordt! De groene LED „Laden“ licht op alleen wanneer een laadstroom > 70 mA aanwezig is. Let op! – Bij het laden van akkus moet u beslist op de juiste poling letten bij het – Om schade aan de accu te voorkomen, dient u er beslist op te letten dat de akkus nooit diep ontladen worden. – Zorg er tijdens het laden voor dat de kamer voldoende geventileer wordt. – Open de celdoppen van de loodaccu. – Controleer voor het laden de zuurtoestand van de loodakkus. – Controleer bij langere laadduur ook tussendoor de zuurtoestand. – Vermijdt open vuur, rechtstreeks zonlicht en vonken in de nabijheid van de pas opgeladen accu (gevaar voor explosie door knalgas). – Houd u beslist aan de aanwijzingen voor het opladen van de betreffende accufabrikant (staan meestal op de accu gedrukt).

Als er aangenomen kan worden dat gebruik zonder gevaar niet meer mogelijk is, dient u het apparaat buiten werking te stellen en te beschermen tegen het per ongeluk in werking stellen door derden. U kunt aannemen dat gebruik zonder gevaar niet meer mogelijk is, als: – het apparaat zichtbaar beschadigd is – het apparaat niet meer werkt – delen van het apparaat loszitten – als de verbindingskabels zichtbaar beschadigd zijn. Indien het apparaat gerepareerd moet worden, moeten voor het vervangen van onderdelen beslist originele onderdelen toegepast worden! Het gebruik van afwijkende onderdelen kan leiden tot ernstige schade aan personen of goederen. Een reparatie mag alleen door een vakman uitgevoerd worden. Bij het einde van de lading (accu vol) gaat meestal de groene LED “Laden” uit. Bij oudere accu‘s kan eventueel nog een minimale reststroom (lekstroom van de accu) vloeien. Of de laadaanduiding in dit geval uitgaat is afhankelijk van de grootte van de lekstroom. Bij nieuwere accu‘s gaat de LED uit als deze volgeladen is. Er kunnen accu‘s met verschillende capaciteit geladen worden, bij grotere accu‘s wordt de laadtijd langer, bij kleinere is deze korter. Bij het laden is het niet belangrijk of de accu slechts gedeeltelijk of volledig ontladen is. De accu kan ook permanent op de lader aangesloten blijven, de omgevingstemperatuur mag daarbij echter niet lager of hoger zijn dan ca. –25 naar 40 °C! Als de accu per ongeluk verkeerd om aangesloten wordt op de oplader, dan wordt dit door een rode LED “Verkeerd gepoold” („Verpolt“) gesignaleerd.34 AL300 pro 35 AUTOMATISCHE OPLADER

Op dit apparaat geven wij 2 jaar garantie. De garantie omvat het gratis verhelpen van de gebreken die aantoonbaar terug te voeren zijn op het gebruik van niet perfect materiaal of op fabricagefouten. Verdere aanspraken zijn uitgesloten. Wij zijn niet aansprakelijk voor schades en de gevolgen daarvan die met dit product te maken hebben. Wij houden ons het recht voor tot reparatie, verbetering, levering van reserveonderdelen of teruggaaf van de aankoopprijs. Bij de volgende criteria vindt geen reparatie plaats resp. vervalt het recht op garantie: – bij veranderingen en pogingen tot reparatie van het apparaat – bij eigenmachtige verandering van de schakeling – bij de constructie niet voorziene, onvakkundige opslag van onderdelen, verkeerd bedraden van onderdelen zoals schakelaars, potmeters, bussen – overbelasting van het apparaat – bij schades door ingrepen door derden – bij schades door het niet in acht nemen van de bedieningshandleiding en het aansluitschema – bij aansluiting op een verkeerde spanning of stroomsoort – bij het verkeert polen van de module – bij verkeerde bediening of schades door slordige behandeling of misbruik In al deze gevallen vindt terugzending van het apparaat plaats op uw kosten.

7. ENVIRONMENTAL PROTECTION

Opmerking betreffende milieuvriendelijkheid Dit product mag aan het einde van zijn levensduur niet via de standaard huisafval worden weggegooid, maar moet bij een verzamelpunt voor recycling van elektrische en elektronische apparatuur worden afgegeven. Het symbool op het product, de gebruiksaanwijzing of de verpakking wijzen u hierop. De waardestoffen zijn conform hun aanduiding weer bruikbaar. Met het hergebruik, de stoffelijke verwerking of andere vorm van verwerking van oude apparatuur leveren een belangrijke bijdrage aan de milieubescherming. Milieuvriendelijke verwijdering van gebruikte batterijen/accu‘s U, als eindverbruiker, bent wettelijke (batterijrichtlijn) verplicht om alle gebruikte batterijen en accu‘s te retourneren; de batterijen mogen niet bij het huisvuil terechtkomen! De batterijen/accu‘s met schadelijk stoffen worden met overeenkomstige symbolen weergegeven, en geven bovendien een verbod op de verwijding via het huisvuil. De aanduidingen voor het desbetreffende zwaar metaal zijn: Cd = Cadmium, Hg = Kwikzilver, Pb = Lood. De verbruikte batterijen/accu‘s kunnen u gratis bij de verzamelpunten binnen uw gemeente of overal waar batterijen/accu‘s worden verkocht, afgeven! U voldoet hiermee aan de wettelijke bepalingen en u levert een bijdrage aan de milieubescherming. Deze handleiding is een uitgave van de H-TRONIC GmbH, Industrial Area Dienhof 11, D-92242 Hirschau. Alle rechten voorbehouden inbegrip van de vertaling. Niet te worden gereproduceerd. Deze handleiding is onderdeel van deze eenheid. Fouten en veranderingen in technologie, apparatuur en design. Copyright © 2012 by H-TRONIC GmbH36 AL300 pro 37
