| Producttype | Accuschroevendraaier |
| Merk | Fein |
| Model | ASW 1812 PC |
| Voeding | Li-Ion accu 18 V (MultiVolt-interface) |
| Accutype | Li-Ion, compatibel met Fein-laders |
| Onbelaste snelheid (n0) | Instelbaar via Parameter Control-software, tot 3000 tpm (schatting) |
| Max. koppel | Instelbaar via mechanische koppeling, tot 50 Nm (schatting) |
| Draairichting | Rechts / Links (mechanische schakelaar) |
| Uitschakelkoppeling | Ja, mechanisch met koppelinstelling |
| Zachte start | Ja |
| LED-display | Acculadingstoestand, correct/incorrect schroeven, fouten |
| Gewicht (volgens EPTA) | Ongeveer 1,5 kg (met accu) |
| Afmetingen (L x B x H) | Ongeveer 200 x 80 x 250 mm |
| Bedrijfstemperatuur accu | 5 °C tot 45 °C |
| Thermische beveiliging | Ja, automatische uitschakeling bij oververhitting |
| Onderhoud | Droge perslucht door de ventilatiesleuven blazen |
| Reserveonderdelen | Beschikbaar op www.fein.com |
| Garantie | Wettelijke garantie + Fein-fabrieksgarantie |
| Certificeringen | CE, UKCA, Intertek (VS/Canada) |
| Parametrage software | Parameter Control (downloadbaar op fein.com) |
Veelgestelde vragen - ASW 1812 PC Fein
Gebruikersvragen over ASW 1812 PC Fein
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Schroevendraaier in PDF-formaat gratis! Vind uw handleiding ASW 1812 PC - Fein en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. ASW 1812 PC van het merk Fein.
GEBRUIKSAANWIJZING ASW 1812 PC Fein
Vertaling van de oorspronkelijke gebruiksaanwijzing.

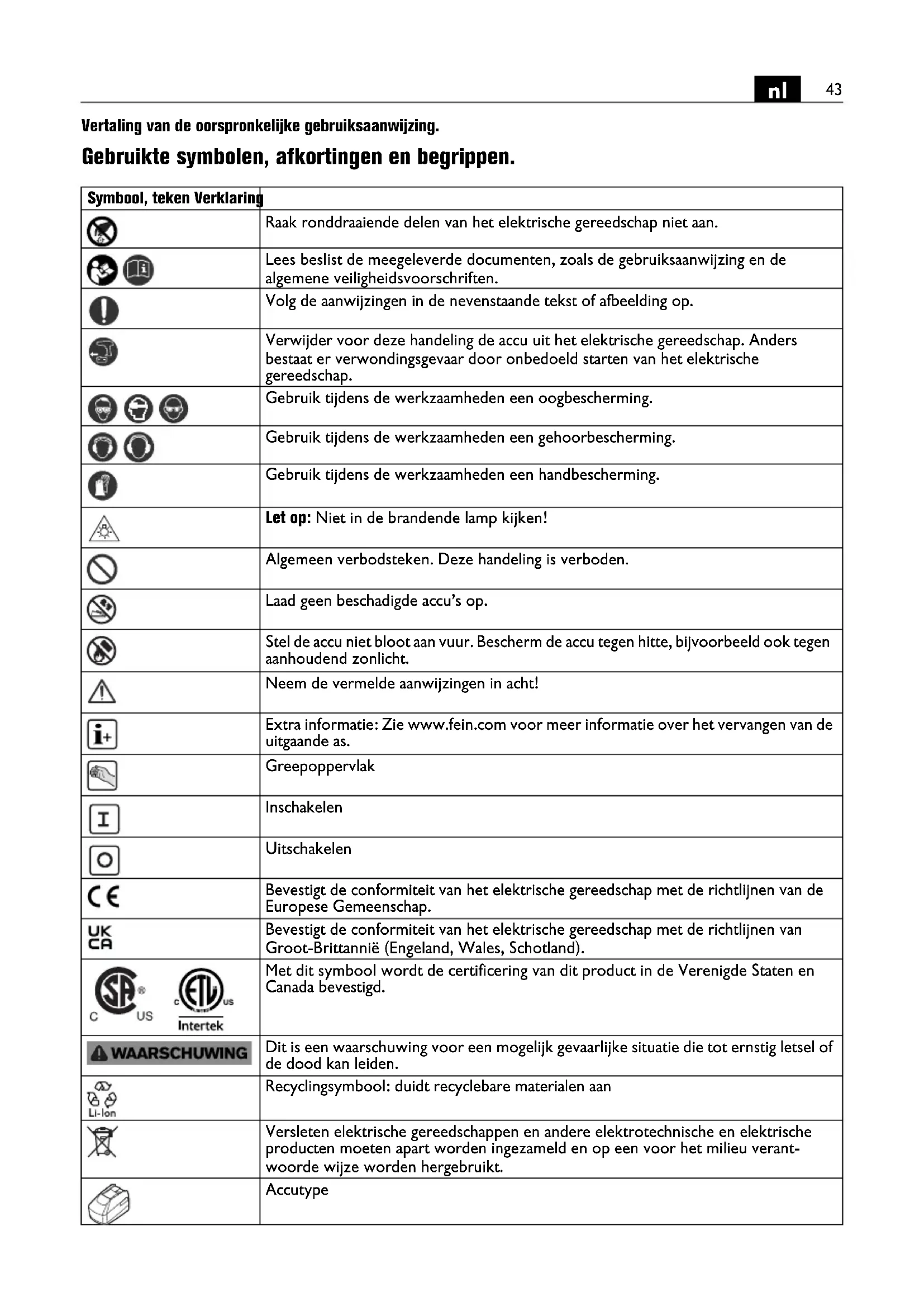

Gebruike symbolen, afkortingen en begrippen.
| Symbol, teken Verklaring | |
| Raak rondraaiende delen van het elektrische gereedschap Niet aan. | |
| Lees beslist de meegeleverde documenten, zoals de begruksaanwijzing en de algemene veiligheidsvoorschriften. | |
| Volg de aanwijzingen in de nevenstaande tekst of afbeelding op. | |
| Verwijder voor deze handeling de accu uit het elektrische gereedschap. Anders bestaat er verwondingsgevaar door onbedoeld starten van het elektrische gereedschap. | |
| Gebruikijdens de werkzaamheden een oogbescherming. | |
| Gebruikijdens de werkzaamheden een gehoorbescherming. | |
| Gebruikijdens de werkzaamheden een handbescherming. | |
| Let op: Niet in de brandende lamp kijken! | |
| Algemeen verbodsteken. Deze handeling is verboden. | |
| Laad geen beschadigde accu's op. | |
| Stel de accu Niet bloot aan vuur. Bescherm de accu gegen hitte, bijvoorbeeld ook谈起en aanhoudend zonlicht. | |
| Neem de vermelde aanwijzingen in acht! | |
| Extra informatie: Zie www.fein.com voor meer informatie over het verrangen van deuitgaande as. | |
| Greeppoppervlak | |
| Inschakelen | |
| Uitschakelen | |
| Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van de Europese Gemeenschap. | |
| Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van Groot-Brittannië (Engeland, Wales, Schotland). | |
| Met dit symbol worden de certificering van dit product in de Verenigde Staten en Canada bevestigd. | |
| Dit is een waarschuwing voor een möglichk gevaarlijke situatie die tot ernstig letsel of de dood kan leiden. | |
| Recyclingsymbol: duidt recyclebare materialen aan | |
| Versleten elektrische gereedschappen en andere elektrotechnische en elektrische producten要去en apart worden ingezameld en op een voor het millieu verant-woorde wijze worden hergebruikt. | |
| Accutype | |
| Symbool, teken Verklaring | |
| Draaimoment verkleinen | |
| Draaimoment vergroten | |
| Gebruik borglak (matig vast). | |
| 24 | Borglak volgens gebruiksaanwijzing lately uitharden. |
| (**) Kan cijfers of letters | bevatten |
| (Ax - Zx) Aanduiding voor interne doeleinden | |
| Token Eenheid internatio- naal | Eenheid nationaal Verklaring | ||
| UN V Elektrische | gelijkspanning | --- | |
| \( n_0 \) | /min, min \( ^{-1} \), rpm, r/min | min \( ^{-1} \) | Onbelast toerental (bereik instelbaar met Software Parameter Control (PC)) |
| \( n_{Reset} \) | /min, min \( ^{-1} \), rpm, r/min | min \( ^{-1} \) | Toerental fabriekslevering |
| M... | Nm Nm Draaimoment | ||
| kg kg Gewicht volgens | EPTA-Procedure 01 | ||
| \( L_{pA} \) | dB dB Geluidsdrukniveau | ||
| \( L_{WA} \) | dB dB Geluidsvermögensiveau | ||
| \( L_{pCpeak} \) | dB dB Piekgeluidsdrukniveau | ||
| K... | Onzekerheid | ||
| \( a_h \) | \( m/s^2 \) | \( m/s^2 \) | Trillingsemissiewaarde (schroeven) |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, \( m/s^2 \) | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, \( m/s^2 \) | Basiseenheden en afgeleide eenheden uit het internationale eenhedenstelsel SI. | |
Voor uwveiligheid.
WAARSCHUWING
Lees alle veiligheidswaarschuwingen en alle voor
schriften. Als de waarschuwingen en voorschriften nicht worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.
Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.
Gebruik dit elektrische gereedschap Niet voordat u deze gebruiksaanwijzing en de meegeleverde
"Algemene veiligheidsvoorschriften" (document-number 3 41 30 465 06 0) grondig heeft gelezen en volledig heeft begrepen. Bewaar deze documentation voor later gebruik en geef ze mee wanner u het elektrische gereedschap doorgeeft of verkoopt.
Neem ook de geldende nationale arbeitsveiligheidsregels in acht.
Bestemming van het elektrische gereedschap:
handgevoerde schroevendraaier voor het in- en uitdraaien van schroeven en moeren met de door FEIN goedgekeurde inzetgereedschappen en toebehoren zonder toevoer van water in een gegen weersinvloeden beschermde omgeving.
Bijzondere verilgheidsvoorschriften.
Houd het gereedschap aan de geisoleerde greepvlakken vast als u werkzaamheden uitvoert waar bij de schroef verborgen stroomleidingen kan raken. Contact met een onder spanning staande leiding kan ook meta-len delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden.
Let op verborgen liggende elektrische leidingen en buizen voor gas en water. Controller de werkomgeving voor het begin van de werkzaamheden, bijvoorbeeld met een metaaldetector.
Zet het werkstuk vast. Een in een spanvoorziening vast- gezet werkstuk worden steviger vastgehonden dan in uw hand.
Houd het elektrische gereedschap goed vast. Er können gedurende korteijd große reactiemomenten optreden.
Bewerk geen magnesiumhoudend materiaal. Er bestaat brandgevaar.
Bewerk gegen met koolstofvezel versterkte polymeren (CFRP) en geen asbesthoudend materiaal. Deze gelden als kankerverwekkend.
Ermightenpleitjesofsymbolenophetelektrische gereedschapwordengeschroefdofgeniet.Een bescha-digde isolatiebiedtgeen beschermingtegeneen elektrische schok.Gebruik stickers.
Gebruik geen toebehoren dat Niet special door de fabrikant van het elektrische gereedschap is ontwikkeld of vrijgeven. Een veilig gebruik is Niet alleen geveven door het feit dat een toebehoren op uw elektrische gereedschap past.
Reinig de ventilatieopengen van het elektrische gereedschap regelmatig met een Niet-metalen gereed-schap. De motorventilator zuijt stof in het machine-huis. Dit kan bij overmatige ophoping van metaalstof elektrische gezaren veroorzaken.
Kijk nooit van een korte afstand in het Licht van de lamp van het elektrische gereedschap. Richt het Licht van de lamp nooit op de ogen van andere personen die zich in de buurt bevinden. De straling van de lamp kan schadelijkং voor het oog.
Richt het elektrische gereedschap nooit op uzelf, andere Personen of dieren. Er bestaat verwondingsgevaar door scherpe of hete inzetgereedschappen.
Gebruik en behandeling van de accu (accublok).
Ter voorkoming van gevaren, zoals brandwonden, brand, explosie, huidletsel en ander letsel bij de omgang met de accu, dient u de volgende aanwijzingen in acht te nemen:
Accu's mogen Niet gedemonteerd, geopend of gefragmenteerd worden. Stel de accu's Niet bloot aan mechanische schokken. Bij beschadiging en onjuist gebruik van de accu kuren er schadelijke dampen en vloeistoffen vrijkomen. De dampen kuren de luchtwegen irriteren. Gelekte accuvloeistof kan tot huidirritaties en brandwonden leiden.
Als de uit de accu gelekte vloeistof naburige voorwerpen heeft bevochtigd, dient u de desbeteffende delente controleren, te reinigen en indien nodig te verrangen.
Stel de accu Niet bloat aan ditte of vuur. Bewaar de accu Niet in fel zonlicht.
Verwijder de accu pasuit de originele verpakking als\ deze moet worden gezruikt.
Neem de accu voor werkzaamheden aan het elektrische gereedschap uit het gereedschap. Als het elektrische gereedschap onbedoeld begint te lopen, bestaat er verwondingsgevaar.
Steek de accu alleen vast als het elektrische gereed-schapuitgeschakeld is.
Verwijder de accu alleen als het elektrische gereedschapuitgeschakeld is.
Houd kinderen uit de buurt van accu's.
Houd de accu schoon en bescherm deze gegen vocht en water. Reinig de vuil geworden aansluitingen van de accu en van het elektrische gereedschap met een droge, schon doeck.
Gebruik alleen intacte, originele FEIN-accu's, die voor uw elektrische gereedschap bestemd zich. Bij het werkken met en het opladen van verkeerde, beschadigde, gerepareerde of opgeknapte accu's, nabootsingen en accu's van andere merken bestaat brandgevaar en/of explosiegevaar.
Volg de veiligheidsvoorschriften in de gebruiksaanwij-zing van de acculader op.
Hand- en armtrillingen
Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 62841 genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijkden. Deze is ook geschikt voor een voorlopige inschatting van de trillingsbelasting.
Het aangegeven trillingsniveau representiert de hoofdzakelijkte toepassingen van het elektrische gereedschap. Als darüber het elektrische gereedschap worden gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of onvoldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeitsperiode duidelijk verhogen.
Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gehonden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar nicht werkelijk worden gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeitsperiode duidelijk verminderen.
Leg extra verilgheidsmaatregelen ter bescherming van de bediener gegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschappen en inzetgereedschappen, warm honden van de handen, organiseatie van het arbeitsproces.
Bedieningsvoorschriften.
Het elektrische gereedschap worden door de fabrikant Niet vooraf ingesteld op de Voorziene toepassing.
Voor de eerste ingebruikneming van het elektrische gereedschap moet het draaimoment van de mechani-sche uitschakelkoppeling worden ingesteld op de gewenste waarde binnen het toegestane testbereik en verwolgens met behulp van een geschikt dynamisch meetsystem worden getest.
In de toestand bij levering uit de fabriek komt de configuratie van de machineparameters overeen met de toestand bij goedkeuring (machinespecifieke keuringseisen vindt u op de website van FEIN).
Door de individuelle configuratie van de machineparame-ters met FEIN-software voor de parameterinstelling kan de werking van de machine veranderen.
Het elektrische gereedschap heeft een accu-aansluiting voor spanningen van verschillende grotte en kanARAOM met diverse accutypen worden gebruikt.
Afhankelijk van het gebruikte accutype kan de werkinq van de machine veranderen.
Het aanhonden van de vereiste procesparameters要去 voor de ingebruikneming worden gecontroleerd, in elk geval apart voor de desbetreffende toepassing en met inachtneming van de werkelijkke gebruiksomstandighe den.
Een regelmatige contrôle van de werkung en de inacht-neming van de vereiste procesparameters要去en maar behorenplaatsvinden.
Het elektrische gereedschap is voorzien van een zachte aanloop.
Als de motor wordenuitgeschakeld nadat een correcte schroefverbinding tot stand is gebracht, is opnieuw inschaken pas na 0,8 seconden möglichk. Daardoor worden voorkomen dat reeds vast aangedraide schroeven bij vergissing nogmaals worden aangedraaid.
Bij linksom draaien worden de machine met duide-lijk verhoogd draaimoment uitgeschakeld.
Letijdens de werkung van het elektrische gereedschap op optische en akoestische signalen, zoals beschreiben in het gedeelte „Betekenis van de led-indicatie en de geluidssignalen op het elektrische gereedschap".
Omgang met de accu.
Laad de accu alleen met FEIN oplaadapparaten op. De accu mag alleen worden bewaard, gebruikt en opgeladen in het bedrijfstemporatuurbereik van
5^ - 45^ (41 F-113 F).De accutemperatuur moet bij het begin van het opladen binnen het bedrifstemperatuurbereik liggen.
| Led-indica-tie | Betekenis Actie | |
| 1-4 groene leds | Oplaadtoe-stand in pro-centen | Gebruik |
| Rood per-manentlicht | Accu is bijna leeg | Accu opladen |
| Rood knip-perlicht | Accu is Niet gereed voor gebruik | Accu in bedrijfstempe-ratuurbereik brengen enervoigens opladen |
Het werkelijk oplaadpercentage van de accu worden alleen weergegeven als de motor van het elektrische gereedschap stilstaat.
Voordat de accu helemaal leeg is, stopt de elektronica automatisch de motor.
Draairichting kiezen (zie pagina 16/17).
Bedien de draairichtingomschakelaar alleen als de motor stilstaat.
Breng de draarichtingomschakelaar in de middelste stand ter voorkoming van onbedoelde inbedrijfstelling, bijv.ijdens het vervoer.
Gebruik met rechte aandrijving (ASW18-6/12-PC)
Zorg er vór het gebruik van het elektrische gereedschap algijd voor dat het maximale draaimoment van 8 Nm Niet worden overschreten.
Uitschakelen van de machine
De machine wordenuitgeschakeld ca. 30 minutes na de)[-laatste bediening van de schakelaar.Activeren van demachine is alleen maybeijk door inschaken.
Betekenis van de led-indicatie en de geluidssignalen op het elektrische gereedschap.
De volgende toestanden zijn geldig voor leveringstoestand uit de fabriek. Overigeindicatie-opties zich möglich door Parameter Control (zie PC-software).
| Led-indicatie Betekenis Verklaring | ||
| ✓X | Groene led-indicatie brandt (1 seconde). U heeft de schroefbewerking correct uitgevoerd. Aan het vooraf ingestelde uitschakelcriterium (bijv. draaimoment) is voldaan. | |
| ✓X | Rode led-indicatie brandt (1 seconde) en er klinkt een korte fluittoon. | U heeft de schroefverbinding Niet correct uitgevoerd. Aan het vereiste uitschakelcriterium (bijv. draaimoment) is Niet voldaan. Of er is voldaan aan een vooraf ingesteld foutr criterium (bijv. te grote draaihoek). |
| Gele led-indicatie brandt permanent. De restereende accucapaciteit is minder dan 25%. De accu要去 binnen afzienbareijd worden verrangen. | ||
| ✓X | Rode led-indicatie knippert (eenmaal per seconde) en gele led-indicatie brandt permanent. | De accu is leeg en moet worden verrangen. |
| ✓X | Rode led-indicatie brandt permanent. Er is een onomkeerbare fout van de machine. De machine要去 door de klantenservice worden gerepareerd. | |
| ✓X | Rode en gele led-indicatie branden perma-nent. | - Er is een accudefect. Neem contact op met de klantenservice.- De machine kan met het gebruike accutype Niet werken. |
| ✓X | Rode led-indicatie knippert (eenmaal per seconde). | - Er is een omkeerbare fout van de machine, bijv. een blokkering van de motor. De machine worden ter bescherming van de interne compo-nenten vergrendeld. Verwijder de accu en steek deze opnieuw vast. Let bij de volgende schroefverbinding op een correcte bediening.- Het vooraf gedefinieerde service-interval is bereikt (LED-indicatie knippert 3 koer na elke schroefverbinding). |
| ✓X | Rode led-indicatie knippert (tweemaal per seconde). | Het elektrische gereedschap is oververhit. De temperatuurbeveiliging is geactiveerd. Na het afkoelen is het elektrische gereedschap waar gereed voor gebruik. Als de temperatuurbeveili-ging meermaals kortchronter elkaar wordt geacti-veerd,要去lektrische gereedschap door de klantenservice worden nagezien. |
| ✓X | Rode led-indicatie knippert (eenmaal per seconde). | Het accutype is voor dit soort schroefverbinding Niet geschikt. |
| Gele led-indicatie knippert (eenmaal per seconde). | Advies: Gebruik bij een flexibele schroefverbin-ding en een hoog draaimoment een accutype met een hogere capaciteit. | |
| ✓X | Kort opflitsen van alle led-indications. | De accuschroevendraier worden overgeschakeld maar de energiespaarstand. |
Parametrising
De AccuTec schroevendraaiers kunnen, afwijkend van de aanwezigeme standardprogramma's, in enkele bereiken vrij worden geprogrammeerd. Deze speciale oplossingen vereisen een aanvullend PC-programma voor het instellen van de parameters. Met de programmeeradapter kunnen daarna de gegevens op de schroevendraier worden gezet. De actuele software kut u op www.fein.com downloaden. Kijk waaroor in het gedeelte AccuTec van uw land. Een link maar dit gedeelte vindt u op de bijgevoegde USB-kaart van de apart verkrijgbare programmeeradapter.
We adviseren om de firmware van uw AccuTec schroe-vendraiers regelmatig te updater.
Onderhoud en klantenservice.
Onder extreme gebruiksomstandigheden kan bij het bewerken van metalen geleidend stof in het elektrische gereedschap terecht-
komen. Blaas het inwendige van het elektrische gereedschap via de ventilatieopengen met droge en olievrije persluchtuit.
Controleer de toestand van het elektrische gereed-schap regelmatig en LAST onderhouds- en reparatie-werkzaamheden opijd uitvoeren.
De levensduur van machine, accu en toebehoren (zoals haakse boorhouser en inzetgereedschap) is afhankelijk van belasting en gebruik van de machine.
Producten die met asbest in aanraking zich gekomen, mogen nicht voor reparatie worden afgegeven. Voer met asbest gecontamineerde producten af volgens de in uw land geldende voorschriften voor de afvoer van asbesthoudend afval.
De actuèle onderdelenlijst van dit elektrische gereed-schap vindt u op www.fein.com.
Gebruik alleen originele verrangingsonderdelen.
De volgende delen kunt u indien nodig zich vermvangen: Inzetgereedschappen, accu en toebehoren
Wettelijk garantie en fabrieksgarantie.
De wettelijkarie garantie op het product geldt overeenkomstig de wettelijkke regelingen in het land waar het product worden verkocht. Bovendien biedt FEIN garantie overeenkomstig de FEIN-fabrieksgarantieverklaring. Het is möglichk dat bij het elektrische gereedschap slechts een deel van het in deze gebruiksaanwijzing beschreiben en alegebeelde toebehoren worden meegeleverd.
Conformiteitsverklaring.
De CE-verklaring geldt alleen voor landen van de Europese Unie en de EFTA (European Free Trade Association) en alleen voor producten die bestemd zijn voor de EU- of EFTA-markt. Zodra het product op de EU-markt is gebracht, verliest het UKCA-teken zijn geldigheid.
De UKCA-verklaring geldt alleen voor de Britse markt (Engeland, Wales en Schotland) en alleen voor producten die voor de Britse markt bestemd zijn. Zodra het product op de Britse markt is gebracht, verliest het CETeken zich geldigheid.
De firma FEIN verklaart als alleen verantwoordelijke dat dit product overeenstemt met de geldende bepalin-gen die op de LASTe pagina van deze gebruiksaanwij-zing vermeld staan.
Technische documentatie bij: C. & E. Fein GmbH, D-73529 Schwabisch Gmünd
Mlieubescherming en afvoer van afval.
Voer verpakkingen, versleten elektrische gereedschappen en toebehoren op een voor het milieu verantwoorde wijze af.
Accu's alleen in lege toestand maar een waarvoor aangewezen verwerkingsplaats brengen.
Accu's die Niet helemaal leeg zich, moeten ter voorkoming van kortsluiting van de insteekverbindingen met plankband worden geisoleerd.
