ASW 1812 PC - Skruvdragare Fein - Gratis bruksanvisning och manual

Produkttyp	Sladdlös skruvdragare
Märke	Fein
Modell	ASW 1812 PC
Strömförsörjning	Li-Ion batteri 18 V (MultiVolt-gränssnitt)
Batterityp	Li-Ion, kompatibel med Fein-laddare
Obelastad hastighet (n0)	Justerbar via Parameter Control-mjukvara, upp till 3000 rpm (uppskattning)
Max. vridmoment	Justerbar via mekanisk koppling, upp till 50 Nm (uppskattning)
Rotationsriktning	Höger / Vänster (mekanisk omkopplare)
Frånskiljningskoppling	Ja, mekanisk med vridmomentjustering
Mjukstart	Ja
LED-display	Batteristatus, korrekt/inkorrekt skruvning, fel
Vikt (enligt EPTA)	Cirka 1,5 kg (med batteri)
Mått (L x B x H)	Cirka 200 x 80 x 250 mm
Batteriets drifttemperatur	5 °C till 45 °C
Termiskt skydd	Ja, automatisk avstängning vid överhettning
Underhåll	Blås torr tryckluft genom ventilationsöppningarna
Reservdelar	Finns på www.fein.com
Garanti	Lagstadgad garanti + Feins tillverkardeklaration
Certifieringar	CE, UKCA, Intertek (USA/Kanada)
Parametreringsmjukvara	Parameter Control (nedladdningsbar på fein.com)

Vanliga frågor - ASW 1812 PC Fein

Hur ändrar man rotationsriktningen på skruvdragaren ASW 1812 PC?

Använd rotationsriktningsomkopplaren som sitter på verktyget. Använd den endast när motorn står helt stilla. Mittläget låser strömbrytaren för transport.

Vad betyder fast grön LED i 1 sekund efter en skruvning?

Det indikerar att skruvningen utfördes korrekt: det förinställda vridmomentet eller vinkeln uppnåddes.

Hur ställer man in kopplingens vridmoment?

Före första användning, ställ in vridmomentet på den mekaniska frånskiljningskopplingen till önskat värde med en justeringsring (enligt modell) och kontrollera med en momentnyckel.

Vilken batterityp ska användas med skruvdragaren ASW 1812 PC?

Använd endast original Fein Li-Ion-batterier kompatibla med MultiVolt-gränssnittet. Använd inte skadade eller icke-kompatibla batterier.

Hur tolkar man den blinkande röda indikatorn under drift?

En blinkande röd indikator (1 gång per sekund) indikerar ett oåterkalleligt fel (motorblockering) eller att ett underhållsintervall har uppnåtts. Ta ur och sätt i batteriet igen. Om problemet kvarstår, kontakta kundtjänst.

Kan jag använda skruvdragaren med ett batteri med annan kapacitet?

Ja, maskinen accepterar olika batterityper via MultiVolt-gränssnittet. Driftbeteendet kan dock ändras. För krävande skruvningar, använd ett batteri med hög kapacitet.

Hur rengör man skruvdragaren?

Rengör regelbundet ventilationsöppningarna med ett icke-metalliskt verktyg och torr tryckluft. Torka batterikontakterna med en torr trasa. Använd inte vatten.

Vad gör man om maskinen stannar under skruvning?

Kontrollera först batteriets laddningsstatus (röda LED). Om batteriet är varmt, låt det svalna. Om termiskt skydd har löst ut, vänta på automatisk avkylning.

Hur uppdaterar man firmware på skruvdragaren?

Ladda ner Parameter Control-mjukvaran från Feins webbplats. Använd programmeringsadaptern (säljs separat) för att överföra data till skruvdragaren. Följ mjukvarans instruktioner.

Var hittar man reservdelar till ASW 1812 PC?

Reservdelslistan finns på www.fein.com. Använd endast original Fein-delar.

BRUKSANVISNING ASW 1812 PC Fein

I venstrelo slukker maskinen med tydeligt oget drejningsmoment.

Sett batteriet kun på här elektroverktøyet er slätt av. Ta batteriet kun ut här elektroverktøyet er slätt av.

Hold batteriet unna barn.

Den ekte ladetilstanden til batteriet i prosent vises kun när motoren på elektroverktøyet er stanset.
Motoren stoppes automatisk av elektronikken när batteriet er utladet.

Översättning av bruksanvisning i original.

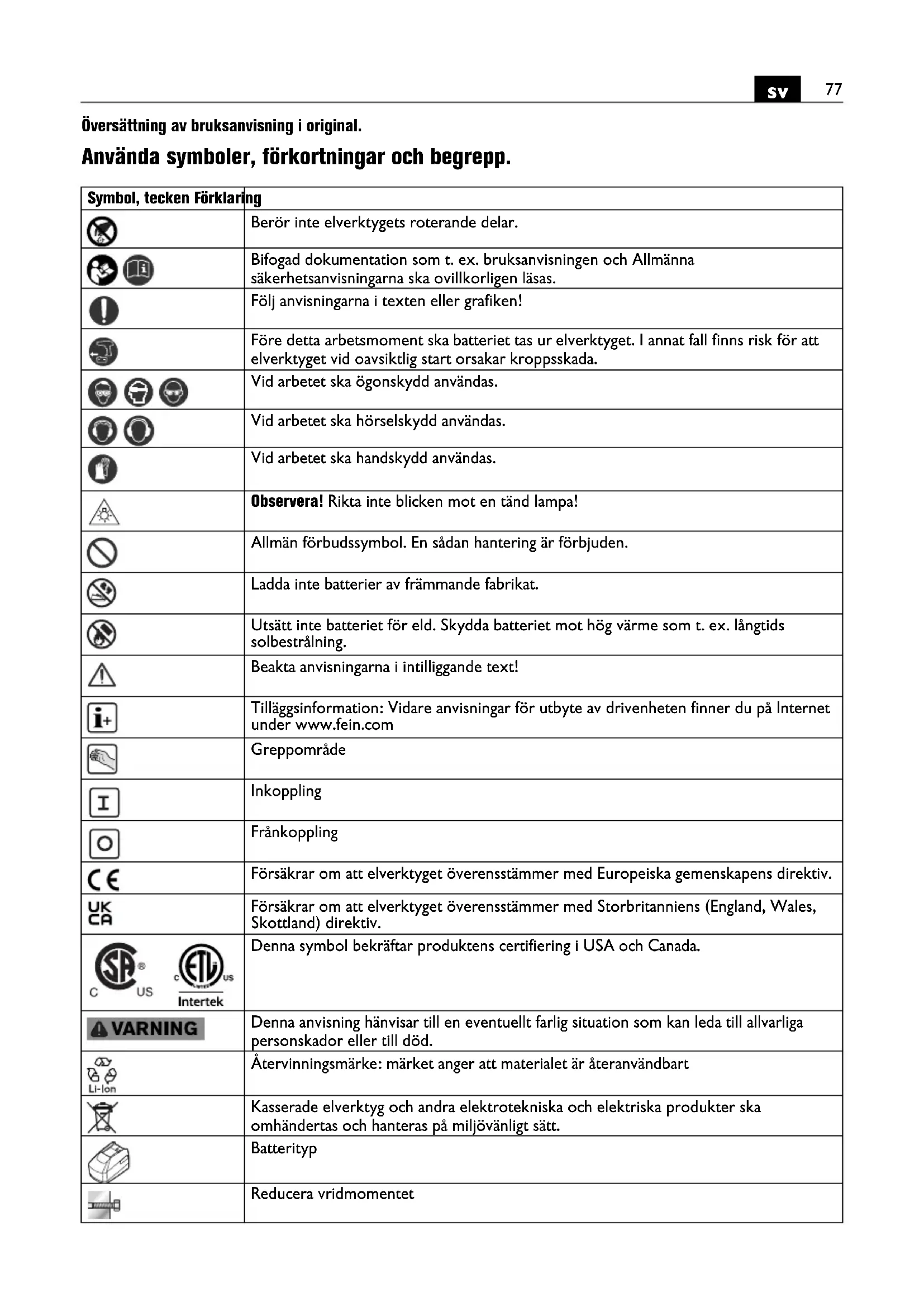

Anvanda symboler, forkortningar och begrepp.

Symbol, tecken Förklaring
	Berör inte elverktygets roterande delar.
	Bifogad documentation som t. ex. braupsanvisningen och Allmänner sakerhetsanvisingarna ske ovillkorligen läsas.
	Följ anvisingarna i texten eller grafiken!
	Färe detta arbetsmoment skabatteriet tas ur elverktyget. I annat fall finns risk für att elverktyget vid oavsiklig start orsakar kroppsskada.
	Vid arbetet skä ögonskydd användas.
	Vid arbetet skaa hörskelkydd användas.
	Vid arbetet skaa handskydd användas.
	Observera! Rikta inte blicken mot en tänd lampa!
	Allmänner forbudssymbol. En:Sådan hantering är förbjuden.
	Ladda inte batterier av främande fabrikat.
	Utsätt inte batteriet为此ld. Skydda batteriet mot hög värme som t. ex. langtids solbestrånalning.
	Beakta anvisingarna i intilliggande text!
	Tillaggsinformation: Vidare anvisiningar为此utbyte av drivenheden finner du på Internet under www.fein.com
	Greppområde
	Inkoppling
	Fränkoppling
	Försakrar om att elverktyget överensättemmer med Europeiska gemenskapens direktiv.
	Försakrar om att elverktyget överensättemmer med Storbritanniens (England, Wales, Skottland) direktiv.
	Denna symbol bekräftarprodukten certificering i USA och Canada.
	Denna anvising*hämvisar till en eventuellt farlig situation som kan leda till allvariga personskador ihrer till död.
	Ätervinningsmärke: märket anger att materialetär Återanvändbart
	Kasserade elverktyg och andra elektrrotekniska och elektriskaprodukter ska omhändertas och hanteras på miljövänligt sätt.
	Batteryp
	Reducera vridmomentet
Symbol, tecken	Förklaring
	Öka vridmomentet
	Använd skruvsäkringslack (medium).
	Låt skruvsäkringslacket HARDna enlicht tillverkarens uppgifter.
(**) Kan"Innehälla siffr	erller bokstäver
(Ax-Zx) Kodbeteckningforall interna syften

Tecken Internationalenell enchabet Nationell enchabet Fördklaring
UV V Elektrisk likspänning		***
\( n_0 \)	/min, min-1, rpm,r/min	r/min TomgångsvarvtaI	(Området inställbart med Software Parameter Control (PC))
\( n_{Reset} \)	/min, min-1, rpm,r/min	r/min Fabriksinställt	varvtaI
M...	Nm Nm Vridmoment
	kg kg Vikt enligt EPTA-Procedure 01
\( L_{pA} \)	dB	dB	Ljudtrycksnivå
\( L_{WA} \)	dB	dB	Ljudeffektnivå
\( L_{pCpeak} \)	dB	dB	Toppljudtrycksnivå
K...			Onoggrannhet
\( a_h \)	\( m/s^2 \)	\( m/s^2 \)	Vibrationsemissionsvärde (skruvdragning)
	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, \( m/s^2 \)	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, \( m/s^2 \)	Bas- och härledda encheter från det Internationella enchetssystemet SIl.

För din sakerhet.

WARNING

Läs noga igenom alla sakerhetsanvisiningar och instruktioner. Fel som

uppSTAR till foljd av att sakerhetsanvisingarna och instruktionerna inte foljts kan orsaka elstot, brand och/eller allvariga personskador.

Forvara alla varninger och anvisninger for framtida brisk.

Använd inte detta elverktyg innan du noggrant Last och fullstandigt forstatt denna instruktionsbok samt bifogade „Allmanna sächerhetsanvis

ningar" (publikationsnummer 341 30 465 060). Dessa underlag bör forvaras für senare användning och ska bifogas elverktyget vid überlätseller fösäljning.

Beakta även tillämpliga nationella arbetarskyddsbestämelse.

Avsedd användning av elverktyget:

handhällen skruvdragare für i- och urdragning av skruvar och muttrar med av FEIN godkända insatsverktyg och tillbehör utan vattentillförsel i väderskyddad omgivning.

Speciella sakerhetsanvisiningar.

Häll i elverktyget endast vid de isolerade greppytorna när arbeten utförs på ställen)dskruven kan skada doldaelledningar. Kontakt med en spanningsforande ledning kan satta elverktygets metalldilar under spanning och leda till elstöt.

Se upp for dolt liggande elledninger, gas- och vattenr.

Kontrollera arbetsområdet t. ex. med en metalldeteker innan arbetet pabörjas.

Säkra arbetsstycket. Arbetsstycket ligger säkrare i en upspänningsanordning an i handen.

Häll stadigt tag i elverktyget. Höga reaktrionsmoment kan kortvarigt uppsta.

Magnesiumhaltigt material fär inte bearbetas. Det finns risk För brand.

Bearbeta inte CFK (kolfiberarmerad plast) aller asbesthaltigt material. Dessa amnen anses vara canceral-strande.

Det ar forbjudet att med skruvar eller nitar fasta brickor och marken på elverktyget. En skadad isolering skyddar inte langre mot elstot. Anvand dekaler.

Använd endast tillbehör som specielt tagits fram aller godkänts av elverktygets tillverkare. Användningen behöver inte vara saker bara für att tillbehöret passar till elverktyget.

Rengör regelbundet elverktygets ventilationsöppninger med verktyg som inte bestär av metall. Motorns fläkt drar in damm till motorhuset. Vid kraftig koncentration kan metalldammet orsaka elektrisk fara.

Rikta inte på närehall blichen mot ljuset frän elverktygets lampa. Rikta inte lampans ljus mot ögonen på personer som befinner sig i narheten. Lampans strålning kan skada ögat.

Rikta inte elverktyget mot dig själv, andra personer aller djur. Risk finns att vassa aller heta elverktyg orsakar persorskada.

Användning och hantering av batterier (batterimoduler).

For undvikande av faror som t. ex. brandskador, explosion, hudskador och andra personskador vid hantering med batterierna sca foljande anvisningar foljas:

Batterierna fár inte tas isär och inte heller krossas.

Utsatt inte batterierna for mekaniska stotar. Ett skadat ell er felanvant batteri kan orsaka halsovadliga angor och vatskor. Angorna kan leda till irritation i andningsvagarna. Batterivatskan kan medfora hudirritation eller brannskada.

Om batterivatskan vätt intilliggande foremål, kontrollera berörda delar, rengör eller byt dem vid behov.

Utsatt inte batteriet für hetta ell erld. Lat inte batteriet ligga i solljus.

Plocka upp batteriet ur originalforpackningen Forst nar det sk anvandas.

For alla atgärder på elverktyget ta batteriet ur elverktyget. Om elverktyget startar oavsiktligt finns risk for kroppsskada.

Anslut batteriet endast'nar elverktyget ar avstangt.

Frankoppla forst elverktyget innan batteriet tas ut.

Häll barn på betryggande avständ från batterier.

Häll batteriet rent och skydda det mot fukt och vatten.

Rengör batteriets och elverktygets nedsmutsade anslut-ningar med en torr, ren trasa.

Använd endast felfria original FEIN-batterier som ar avsedda for elverktyget. Vid atgård per och laddning av felaktiga, skadade, reparerade, renoverade, kopierade batterier erler batterier av främande fabrikat finns risk for brand och/eller explosion.

Föl sakerhetsanvisingarna i batteriladdarensBruksanvisning.

Hand-arm-vibrationer

Mätningen av den vibrationsnivå som anges ienna
anvising har utförs enligt en matmetod som ar standardiserad i EN 62841 och kan användas vid jämförelse
av olika elverktyg. Den kan även tillampas for preliminär bedömning av vibrationsbelastningen.
Den angivna vibrationsnivå representar elverktygets
huvudsakliga användningsområden. Om däremot
elverktyget används for andraändamål och med andra

insatsverktyg eller inte underhällits ordentigt kan vibrationsniv'an avvika. Detta kan öka vibrationsbelastningen väsentigt under den totala tidsperioden.

For exakt vordering av vibrationsbelastningen under en bestam'd tidsperiod bor hansyn aven tas till den tid elverktyget har varit avstangt erler gatt utan att vara i verkligt ingrepp. Detta kan minska vibrationsbelastningen vasantigt under den totala tidsperioden.

Bestam extra sakerhetsatgärder for att skydda operatören mot vibrationernas inverkan, t. ex.: underhall av elverktyget och insatsverktygen, att halla händerna varma, organisera arbeitsforloppen.

Användningsinstruktioner.

Elverktyget har inte av tillverkaren forinställts for planerad användning.

Innan elverktygets forsta idrifttagning maste den mekaniska franslagskopplingen stallas in pa onskat varde inom tillatet testomrade och kontrolleras ned hjalp av ett lampligt dynamiskt matsystem.

I fabriksinstallingen motsvarar konfigurationen av maskinparametrarna homologationstillstandet (maskinspecifica homologationer finner du pa FEIN webbsidan).

Genom individuell konfiguration av maskinparametern med FEIN-ParameterControl-Software kan maskinens driftfunktion andras.

Elverktyget har ett „MultiVolt“-batterisnittstalle som gör användingen av olika batterityper möjlig. Beroende av insatt batterityp kan maskinens driftfungtion andras.

Överensstämme med de önskade processparatemetrarna måste i varje enskilt fall kontrolleras individuelltfore idrifttagning for respektive tillampning med beaktende av de verkliga driftforhallandena.

Regelbunden kontroll av driftsfunktionen samt overensstammelse med de onskade processparametrarna sha utforas i lamplig utstrackning.

Elverktyget ar forsett med mjukstart.

När motorn after en korrekt skruvdragning koplas frän kan den Återinkopplas Först after 0,8 s. Detta for-hindrar oavsiktlig afterdragning av redan avslutad skruvdragning.

I vänstergäng koplar maskinen fran med tydligt högre vridmoment.

Ge vid drift akt på elverktygets optiska och akustiska signaler enligt beskrivning i avsnitt "Förklaring av elverktygets LED-indikering och ljudsignaler".

Lagra, anvand och ladda batteriet endast med FEIN laddare inom driftstemperaturområdet 5^- 45^ (41 F - 113 F). Batteriets temperatur maste vid start av laddning ligga inom batteriets drifts temperaturområde.

LED-indike-ring	Betydelse Aktion
1-4 gröna LED	procentuellt laddningstill-stand	Drift
kontinuier-ligt röttljus	Batteriet är nättan urlad-dat	Ladda batteriet
rätt blink-ljus	Batteriet är inte driftklart	Lätt batteriet ante driftstemperatur innan det laddas

Batteriets faktiska laddningstillstand indikeras endast nar elverktygets motor stangts av.

När en djupurladdning av batteriet hotar, stannar elektroniken automatiskt motorn.

Välj rotationsriktning (se sedan 16 17).

Páverka riktningsomkopplaren endast på frankopplad motor.

Ställ riktningsomkopplaren i mittläge für att undvika oavsiktlig driftstart, t. ex. vid transport.

Användning av direktdrift (ASW18-6/12-PC)

Försakra dig innan start av elverktyget, att inte ett vridmoment pa max. 8 Nm överskrids.

Förklaring av elverktygets LED-indikering och ljudsignaler.

Följande tillstand ar gällande vid fabriksleverans. Vidare visningsoptioner ar möjiga med Parameter Control (se PC-programmet).

LED-indikering	Betydelse Förklaring
✓X	Den gröna lysdioden lyser (1 sekund). Skruvdragningen har utförts korrekt. Det förin-ställda fränkopplingskriteriet (t ex vridmoment)har uppnått's.
✓X	Den röda lysdioden lyser (1 sekund) och ettpip avges.	Skruvdragningen har inte utförts korrekt. Detnödvändiga fränkopplingskriteriumet (t ex vrid-moment) har inte uppnått's. Alternativt uppfyllsett förinställt felkriterium (t ex für stor rota-tionsvinkel).
	Den gula lysdioden lyser permanent.	Batteriets resterande kapacitet ar under 25%. Batteriet måste bytas ut inom överskådlig tid.
✓X	Den röda lysdioden blinkar (1 gang i sekun-den) och den gula lysdioden lyser permanent.	Batteriet ar urladdat och måste bytas ut.
✓X	Den röda lysdioden lyser permanent. Ett irreversibelt fel foreligger i maskinen. Maskinen måste repareras hos kundservicen.
✓X	Den röda och den gula lysdioden lyser per-manent.	- En batteridefekt foreligger. Kontakta kundser-vicen.- Maskinen kan inte drivas med den användabatteritypen.
✓X	Den röda lysdioden blinkar (1 gang per sekund).	- Ett reversibelt maskinfel foreligger, t ex enblockad i motorn. Maskinen ar spärrad for att skydda de inre componenterna. Ta loss batte-rier och anslut det på nytt. Ge vid följande förskruvning akt på korrekt hantering.- Det fordefinierade serviceintervalt har upp-nàtt's (LED-displayen blinkar 3 gangter after varje skruvdragning).
✓X	Den röda lysdioden blinkar (2 gangper sekund).	Elverktyget ar overhettat och overtemperatur-skyddet har lost ut. Efter avkylning ar elverktyget Åter driftklart. Om overtemperaturskyddet lõser ut flera gangter i korta intervaller bör elverktygetlämnas in till kundtjänsten für kontroll.
✓X	Den röda lysdioden blinkar (1 gang per sekund).	Batteritypen ar olämplig fürenna föskruvning.Rekommendation: Använd für mjuka skrufvör-band och höga vridmoment en batterityp med större kapacitet.
	Den gula lysdioden blinkar (1 gang per sekund).
✓X	Alla lysdioder blixtrar kort till.	Den sladdlösa skruvdragaren koplar om till energibesparing.

Parameterinstalling

På AccuTec skruvdragarna kan i avvikelse fran forekommande standardprogram i vissa områden programmeras fritt. For att skapa dessa specialfunktioner kravs i tillagg ett PC-program for parameterinstalling. Med programmeringsadaptern kan data overforas till skruvdragaren. Aktuellt program kan laddas ned via Internet hos FEIN på adress www.fein.com. Det hittas i landspecifika området for Accu-Tec. EnLANk till området finns pa den separat tillhandahällna programmeringsadapterns bifogade USB-kort.

Vi reckommenderar att AccuTec-skruvdragarens mjuka hardvara regelbundet halls i jour.

Underhäll och kundservice.

Vid bearbetning av metall kan under extrema betingelser ledande damm samlas i elverktygets inre. Renblas ofta elverktygets inre

genom ventilationsöppningarna med torr och oljefri tryckluft.

Utför en regelbunden tillständskontroll på elverktyget och gör nödvändiga unterhälls- och reparationsarbeten i tid.

Maskinens, batteriets och tillbehorens (tex vinkelhuvud och insatsverktyg) livslängd ar beroende av maskinen belastning och användning.

Produkter som varit i beröring med asbest fär inte lamnas till reparation. Disponera med asbest kontamineradeprodukter enligt landets gällande instruktioner for hantering av asbesthaltigt avfall.

Den aktuella reservdelslistan for detta elverktyg hittar du i Internet pa adress: www.fein.com.

Användendastoriginalreservdilar.

Följande delar kan du vid behov själv byta ut:

Insatsverktyg, batteri, tillbehör

Garanti och tillaggsgaranti.

Garanti lamnas pa produiten enlgit de lagbestammelser som galler i aktuellt anvandningsland. Dessutom lamnar FEIN en tillaggsgaranti enlgit FEIN-tillverkargaranti-forklaring.

Vid leverans av aktuellt elverktyg kan vissa delar saknas av de tillbehör som beskrivs aller visas iBruksanvis- ningen.

Försakran om überensstammelse.

CE-forsakran galler endast for Europeiska unionens lander och EFTA (European Free Trade Association) och endast forprodukter som ar avsedda for EU-ller EFTA-marknaden. After marknadsintroduktionen avprodukten pa EU-marknaden forlorar UKCA tecknet sin giltiget.

UKCA-forsakran galler endast for den brittiska marknaden (England, Wales och Skottland) och endast forprodukter som ar avsedda for den brittiska marknaden. After marknadsintroduktionen av Produkten pa brittiska marknaden forlorar CE - tecket sin giltiget. FEIN forsakrar under exklusivt ansvar attenna produit overensstammer med de normativa dokument som anges pa instruktionsbokens sista sida.

Tekniska publikationer finns hos: C. & E. Fein GmbH, D-73529 Schwabisch Gmünd

Miljöskydd, avfallschantering.

Förpackning, skrotade elverktyg och tillbehör ske hanteras på miljövänligt satt.

Avfallshantera batterier endast i urladdat tillstand.

Om batteriet inte ar fullständigt urladdat, isolera stickkontakten med tejp for att undvika kortslutning.
