ASW 1812 PC - šroubovák Fein - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma ASW 1812 PC Fein ve formátu PDF.
| Typ produktu | Akumulátorový šroubovák |
| Značka | Fein |
| Model | ASW 1812 PC |
| Napájení | Li-Ion baterie 18 V (rozhraní MultiVolt) |
| Typ baterie | Li-Ion, kompatibilní s nabíječkami Fein |
| Volnoběžné otáčky (n0) | Nastavitelné prostřednictvím softwaru Parameter Control, až 3000 ot/min (odhad) |
| Max. krouticí moment | Nastavitelný mechanickou spojkou, až 50 Nm (odhad) |
| Směr otáčení | Pravý / Levý (mechanický přepínač) |
| Vypínací spojka | Ano, mechanická s nastavením momentu |
| Měkký start | Ano |
| LED displej | Stav nabití baterie, správné/nesprávné šroubování, chyby |
| Hmotnost (podle EPTA) | Přibližně 1,5 kg (s baterií) |
| Rozměry (D x Š x V) | Přibližně 200 x 80 x 250 mm |
| Provozní teplota baterie | 5 °C až 45 °C |
| Tepelná ochrana | Ano, automatické vypnutí při přehřátí |
| Údržba | Profouknout suchým stlačeným vzduchem ventilační štěrbiny |
| Náhradní díly | K dispozici na www.fein.com |
| Záruka | Zákonná záruka + prohlášení výrobce Fein |
| Certifikace | CE, UKCA, Intertek (USA/Kanada) |
| Parametrovací software | Parameter Control (ke stažení na fein.com) |
Často kladené otázky - ASW 1812 PC Fein
Dotazy uživatelů ohledně ASW 1812 PC Fein
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš šroubovák ve formátu PDF zdarma! Najděte svůj návod ASW 1812 PC - Fein a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. ASW 1812 PC značky Fein.
NÁVOD K OBSLUZE ASW 1812 PC Fein
Překlad původniho navodu k obšluge.

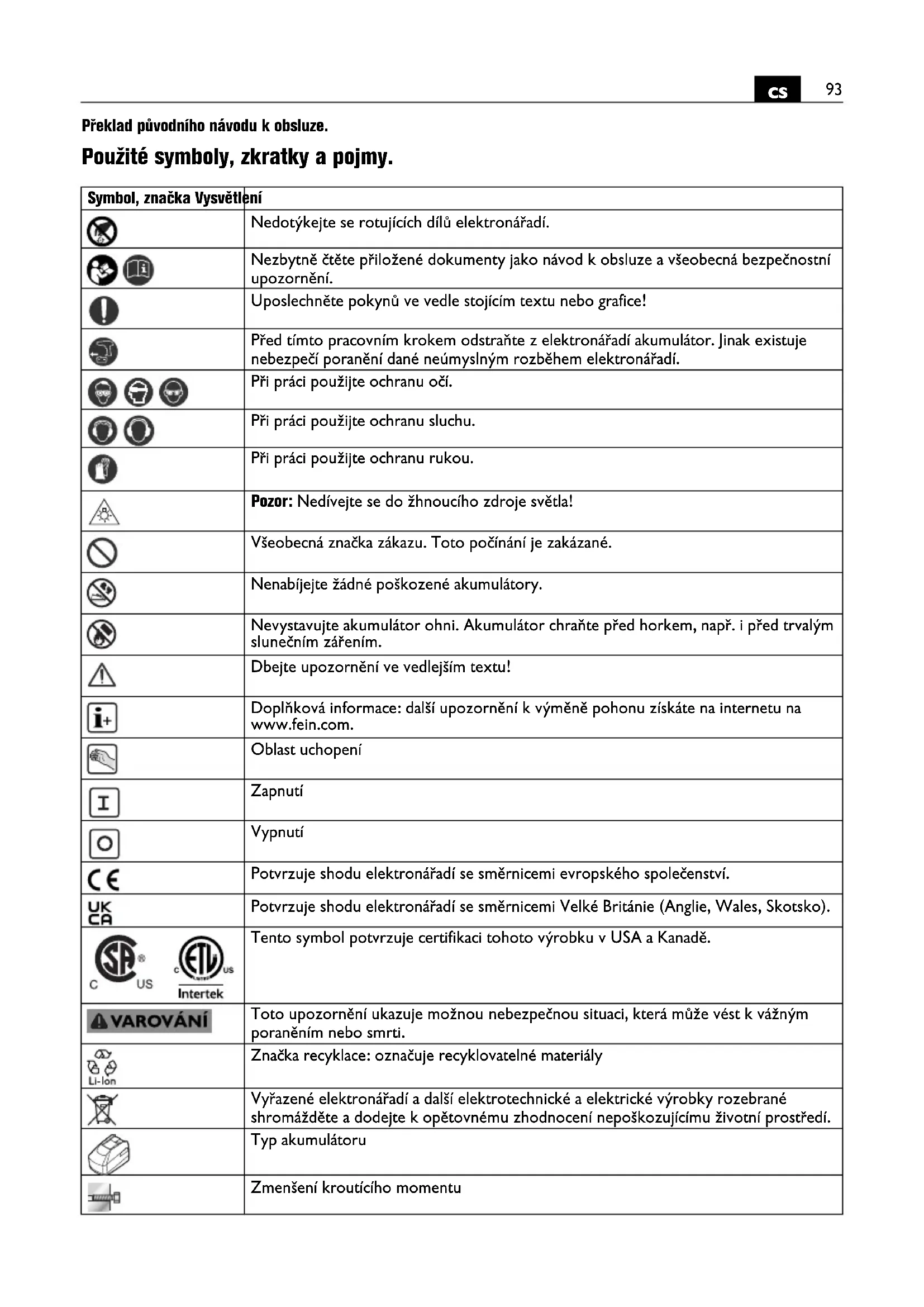

Použité symboly, zkratky a pojmy.
| Symbol, značka Vysvětlení | |
| Nedotykejte se rotujćich dilu elektronářadi. | |
| Nezbytné Čtěte priložené dokumenty jako námod k obsluze a všeobecná bezpečnostné upozorněné. | |
| Uposlechněte pouynů ve vedle stojićim textu nebo grafice! | |
| Před tímto pracovním krokem odstraťe z elektronářadi akumulátor. Jinak existuje nebepezći poraněné食品安全 nozhem rozběhem elektronářadi. | |
| Pří práci použijte ochranu očí. | |
| Pří práci použijte ochranu sluchu. | |
| Pří práci použijte ochranu rukou. | |
| Pozor: Nedívejte se do zhnoucího zdroje světla! | |
| Všeobecná značka zákazu. Toto počínány je zakázané. | |
| Nenabíjefte Žádné poškozené akumulátrory. | |
| Nevystavujte akumulátor ohni. Akumulátor chraťe prěd horkem, např. i prěd trvalým slunečním zářením. | |
| Dbejte upozorněné ve vedlejístm textu! | |
| Doplěková informace: další upozorněné k výměné pohonu získáte na internetu na www.fein.com. | |
| Oblast uchopení | |
| I | Zapnutí |
| O | Vypnutí |
| C | Potvrzuje shodu elektronářadi se směrnicemi evropského společenství. |
| UK | Potvrzuje shodu elektronářadi se směrnicemi Velké Británie (Anglie, Wales, Skotsko). |
| CSUS | Tento symbol potvrzuje certifikaci tohoto vyrobku v USA a Kanadě. |
| VAROVÁNÍ | Toto upozorněné ukazije možnou nebezpečné situaci, která műze věst k váznám poraněné nebo smrti. |
| Li-lon | Značka recyklace: označuje recyklovatelné materiály |
| Vyřazené elektronářadi a další elektrotechnické a elektrické vyrobroky rozebrné shromážděte a dodejte k opětovnému zhodnocení nepoškozujćím zuivotné prostředí. | |
| Typ akumulátoru | |
| Zmeněné kroutícloho momentu | |
| Zvětěsení kroutícího momentu | |
| Použijte lak pro zajištěné šroubů (středně pevný). | |
| 24 | Lak pro zajištěné šroubů nechte vytvrdit podle údajů výrobce. |
| (**) může obsahovat Čslice nebo písmena | |
| (Ax - Zx) Oznacěné pro interní účely | |
| Značka Jednotka | mezinárodní | Jednotka národní Vysvětlení | |
| UV V Elektrické | stejnosměrné napěti | --- | |
| n0 | /min, min-1, rpm, r/min | min-1 | Otročky naprázdno (rozsah nastavitelný pomoci softaru Parameter Control (PC)) |
| nReset | /min, min-1, rpm, r/min | min-1 | Počet otáček pri dodání z vyroby |
| M... | Nm Nm Kroutić moment | ||
| kg kg Hmotnost podle | EPTA-Procedure 01 | ||
| LpA | dB dB Hladina akustického tlaku | ||
| LwA | dB dB Hladina akustického vykonu | ||
| LpCpeak | dB dB Špičková hladina akustického tlaku | ||
| K... | Nepřesnost | ||
| a,h | m/s2 | m/s2 | Hodnota emise vibrací (šrouboványi) |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2 | Základní a odvozené jaknotky z mezinárodní soustavy jejnotek Sf. | |
Pro Vafi bezpećnost.
VAROVÁNÍ
dodržovani varovnych upozorneni aPokynu mohou mit za nasledek zasah elektrickym proudem, požar a/nebo tězká poraněni.
Vsechnavarovnupaozorneniapokynydo budoucnasuchoveje.
Toto elektronárdí nepoužívejte, dokud jste si dúkladné nepřěctli a zcela neporozuměli tomuto námodu k obsluze a tež priložéným
"Vseobecnym bezpecnostnim upozornenim (cislo spisu 341 30 465 06 0). Uchovejte uvedene podklady k pozdjejsimu pouziti a predejte je pri zapujceni nebo prodeji elektronáradi.
Dbejte rovnéz prislusnych narochnich ustanoveni ochrany pri praci.
Urcenélektronáradi:
ručni šroubovák pro zašroubováni a vyšroubování šroubú a matic pomoci firmou FEIN schvalenych pracovnic h nastrojú a príslušenstvi bez privodu vody v prostředí chráněnémpred povětrnostními vlivy.
Speziální bezpečnostní prědpísy.
Pokud provádite práce, pri kterych muže šroubzasáhnout skrytá elektrická vedení, pak držte elektrónáradi na izolovaných plochach rukojeti.
Kontakt s elektrickym vedenim pod napetim muze privest napeti i na kovove casti stroje a vest k zasahu elektrickym proudem.
Dbejte na skrytě položene elektrické vedení, plynove a vodovodní potrubí. Před začátkem práce zkontrolujte pracovní oblast např. pristrojem na zjišťováni kovů.
Zajistete obrok. Obrok drzeny upinacim
pripravkem je drzen bezpecnéji nez ve Vasiruce.
Drzte elektrónárádi bóbre a pevně. Krátkodobě mohou nastat vysokte reakné momenty.
Neopracovávejte Žádný material s obshem horčiku.
Existuje nebezpečí požáru.
Neopracovávejte Žádnou umělou hmotu zesilenou uhlikovými vlákny a Žádný material s obsahem azbestu.
Tyto materiaíly jsou považovány za karcinogenni.
Je zakázano sroubovat nebo nytovat na elektronáradi stitky nebo značky. Poškozená izolace nenabížádnou ochranu proti Úderu elektrickým proudem. Použijte nalepovaci stitky.
Nepouživejte Žadné príslušenství, které nebylo spečiánlé vyvinuto nebo povoleno vyrobcem elektronáradi. Bezpečný provoz není dán sám od sebe tím. Že príslušenství licejna Vaše elektronáradi.
Pravidelné Čistěte vetrací olvory elektrónářadi nekovovými nastroji. Ventilator motoru vtahuje prac h do tělesa. To muže zpúsobit pri nadměrném nahromaděni kovového pracchu elektrické ochroženi.
Nikdy se z malé vzdálenosti nediveje do světla svitilny elektrónáradi. Nikdy nemirte světlem svitilny na oči jin'ych osob, jež se nacházeji v blízkosti. Zárení, které je vytvářeno osvětlovacim prostředkem, muže byt pro očskodlivé.
Nesmérujte elektronáradi proti sobě ani jiným osobám
ci zvīratum. Existuje nebezpečí zraněné od ostrych
nebo horkych pracovnich nastrojú.
Použiváni a zacházení s akumulátorem [akumulátorovým blokem].
Pro zabràněi rizikum, jako spáleniny, požár, vybuch, poraněni kūze a dalši zraněni, dbejte pri zacházení s akumulátny nasledujičich unozrnení:
Akumulátory nesměji byt rozebirány, otevirány nebo Rozdrcovány. Nevystavujte akumulátory Žadnám mechanický rázüm. Pri poskození a neurčeném použiti akumulátoru mohou vystupovat škodlivé vypary a vytekat kapaliny. Vypary mohou draždit dychaci cesty. Vytekají kapalina akumulátoru muže yest k podráždením kúze nebo popálenínám.
Pokud kapalina vytekajici z poskozeného akumulátoru potrísnila sousedni predmety, zkontrolujte dotcené dily, vycistěte je nebo je popr. vyměnte.
Akumulátor nevystavujte horku ani ohni. Neuskladnujte akumulátor na prímém slunečnémsyétle.
Akumulátor vyjměte z originálniho obalu až tehdy, když se má použit.
Pred practi na elektronaradi vyjmete z elektronaradi akumulator. Pokud se elektronaradi neumyslne rozebehne, existuje nebezpeci zraneni.
Akumulátor nastréte pouze pri vypnutém elektronáradi
Akumulátor odejměte pouze pri vypnutěm elektronáradi.
Udrzujte akumulator Čistý a chräněny préd vlhostí a vodou. Znečistěné pripojky akumulatoru a elektrónáradí yvčistěte pomociSuchého, cistého hadřiku.
Používejte pouze neporušené, originálni akumúláry FEIN, jež jsou určeny pro Vase elektrónáradi. Pří nabíjená a práci s nasprávným, poskozeným, opravovaným nebo dotvářěným akumulátorem, s napodobeninami a cizími vyrobky existujé nebezpeči požáru a/nebo vybuchu.
Uposlechněte bezpečnostní upozornění v námodu k obšluze nabíječky akumulatoru.
Vibrate rukou Či paží
V těchtoPokynech uvedená uroven vibraci byla změřena podle měřicich metod normovanych v EN 62841 a muže byt použita pro vyajemné porovnámí elektronáradi. Hodi se i pro prédbězný odhad zatiženi vibracemi.
Uvedena uroven vibraci reprentuhe hlavni pouziti elektronaradi. Pokud ovsem bude elektronaradi nasazenopro jina pouziti, s odliśnymi nasazovacimi nastroji nebo s nedostatečnou udžbou, muze se uroven vibraci lišit. To muze zatiženi vibracemi po celou pracovni dobu zretelné zvyšit.
Pro presny odhad zatizeni vibracemi by mely byt zohlednemy i doby, v nichz je stroj vypnuty nebo sice bezi, ale fakticky neni nasazen. To muze zatizeni vibracemi po celou pracovni dobu zretelné zredukovat. Stanovte dodatecná bezpechnostni opatréní k ochrané obsluhy prd učinkem vibraci jako napr.: udržba elektronáradi a nasazovacich nastroju, udržovani teplych rukou, organize pracovnich procesu.
Pokyny k obsluze.
Elektronárdi není vyrobcem prédnastaveno na prédpokladany pripad použití.
Pred prvnim uvedenim elektronáradi do provozu se musi nastavit kroutic moment mechanické vypinací spojky na požadovanou hodnotu v mezich priustného zkušebniho rozsahu a zkontrolovat pomoci vchodného dynamického měřicho systému.
Ve stavu dodani z vyroby odpovidak konfigurace strojnich parametru homologačnimu stavu (strojne speciifiké homologace naleznete na webove strancFEIN).
Díky individuellen konfiguraci strojnic paramétru prostřednictvim softwaru FEIN ParameterControl Ize zmenit provozní vlastnosti stroje.
Elektronáradi disponuje akumulatorovym rozhranim „MultiVolt“, tim je mozný provoz s ruznymi.typy akumulatoru. V závislosti na vlozeném_typu akumulatoru lze změnit provoznívlastnosti stroje.
Dodrženi Žádaných paramétru procesu se musi prěd uvedením do provozu v každem prípadě individuálné pro príslušnou aplikaci zkontrolovat s ohledem na realné podminky nasazení.
Je t'reba v adekvátni mi're provadét pravidelnou kontrolu provoznich vlastnosti a tež dodrženiŽadanych parametrú procesu.
Elektronáradí je vybaveno pozvolným rozběhem.
Vypne-li se po radnem zaroubovani motor, je znovuzapnuti mozné teprve po 0,8 sek. Zamezi se tak dotaženi jiz zafixovaného sroubu nedopatřenim.
Za chodu vlevo se stroj vypne s vyrazne zvyşenym krouticim momem.
Bēhem provozu dbejte na optické a akustické signály elektrónáradi, jak je popsánov odstavci „Vyznam ukazatele LED a signánlich tönù na elektrónáradi".
Zachazenis akumulatorem.
Skladujte, provozujte a nabijejte akumulator pouze pomoci nabijecek FEIN v rozsahu provozni teploty akumulatoru 5^ - 45^ (41 F-
113 F). Teplota akumulátoru musi byt na zaćatku procesu nabijeni v rozsahu provozní teploty akumulátoru.
| Ukazatel LED | Význam Akce | |
| 1-4 zelené LED | Procentuálné stav nabití | Provoz |
| Červné trvalé světlo | Akumulátor je téměř práždný | Akumulátor nabijte |
| Červné blikajćí světlo | Akumulátor není prapravený k provozu | Akumulátor uvedte do rozsahu provozné teploty akumulátoru, poté nabijte |
Skutečný procentuální stav nabití akumulátoru se zobráží pouze pri zastaveněm motoru elektrónářadi. Pri blížićim se hlubokém vybití akumulátoru zastavé elektronika automaticу motor.
Volba smeru otaceni (viz strana 16/17).
Prepinač směru otáčeni ovládejte pouze za stavu klidu motoru.
Aby se zarbanilo neumyslnemu uvedeni do provozu, napr. pri preprave, deje prepinac smeru otaceni do stredni polohy.
Pred nasazenim elektronářadi zajistěte, aby nebyl prěkrocen maximálné kroutici moment 8 Nm.
Proces vypnuti stroje
Stroj se vypne ca. 30 min po poslednim stisku spinače, tzn. stroj lze znovu aktivovat pouze zapnutím.
Význam ukazatele LED a signánlich tönù na elektronářadi.
Pro situaci po expedici ze zavodu jsou platne nasledujici stavy. Dalsf volby ukazatele jsou mozné prostrednictvim Parameter Control (viz PC software).
| Ukazatel LED Výžnam Vysvětlení | ||
| ✓X | Rozsvítí se zelený LED ukazatel (na 1 sekundu). | Provedli jestřádné zařoubování. Předvolné kritérium vypnutí (např. kroutić moment) bylo splnéno. |
| ✓X | Rozsvítí se Červeny LED ukazatel (na 1 sekundu) a ozve se krátý pískavý tón. | Zařouboványì矫pe noprovedlý rádně. Žádané kritérium vypnutí (např. kroutić moment) nebylo splnéno. Alternativné bylo splnéno prědvolné kritérium chyby (např. prílíš velký uhel otočení). |
| Žlutý LED ukazatel svítí trvale. Zbývajíci Kapacita akumulátoru je pod 25%. Akumulátor se musí v dohledné době vyměnit. | ||
| ✓X | Červeny ukazatel LED blíká (1 krát za sekundu) a Žlutý LED ukazatel svítí trvale. | Akumulátor je vybitý a musí se vyměnit. |
| ✓X | Červeny LED ukazatel svítí trvale. | Vyskytla se nevratné závada stroje. Stroj se musí opravit v zákaznickém servisu. |
| ✓X | Červeny a Žlutý LED ukazatel svítí trvale. | -Vyskytla se porucha akumulátoru. Obratte se prosím na zákaznický servis. -Stroj nelze s použitým typem akumulátoru provozovat. |
| ✓X | Červeny ukazatel LED blíká (1 krát za sekundu). | -Vyskytla se vratné závada stroje, jako např. zablokoványí motoru. Stroj se kvúli ochraně vinitrnich componentú zablokuje. Odstraťte akumulátor a znovu jej zastrěte. Pri pristím zařouboványí dbeje na správné ovládání. -Byl dosažen prědefinovaný servisni interval (LED ukazatel zblíká 3krát po každém zařouboványí). |
| Ukazatel LED Význam Vysvětlení | ||
| ✓X | Červenyukazatel LED bliká (2 krát za sekundu). | Elektronářadi je prehráté, zapúsobila ochrana proti vysoké teplotě. Po vychladnutí je elektronářadi opět prapravené k provozu. Pokud by ochrana proti vysoké teplotě zapúsobila několíkrát krátce za sebou, nechte elektronářadi zkontrolovat v zákaznickém servisu. |
| ✓X | Červenyukazatel LED bliká (1 krát za sekundu). | Typ akumulátoru je nevhodný pro tento prípad šroubování. |
| Žlutý LED ukazatel bliká (1 krát za sekundu). | Doporučení: prí měkkém prípadu šroubování a vysokém kroticím momentu používejte typ akumulátoru s vyší kapacitou. | |
| ✓X | Krátý záblesk věch LED ukazatelů. Akušrou | ovák se prepíná do režimu šetřeni energia. |
Parametrizace
Sroubováky AccuTec lze v některych oblastech volné naprogramovat odlišné vúči existujícím standardním programům. Proy vtvořeni těchto zvlástnichě rešeni je zapotřebl doplěkový počitačový program pro parametrizaci. Pomoci programovacího adaptéru lze následné data prěnást do sroubováku. Aktuální software lze stáhnout z internetu u firmy FEIN na www.fein.com. Nachází se specificý podle zěme v oblasti AccuTec. Odkaz k těto oblasti se nachází na prilozěné USB kartě samostatné dostupného programovaciho adaptéru.
Doporucujeme udrzovat firmware Vasich sroubovaku AccuTec pravideln na aktuinaln stavu.
Udrzba a servis.
Pri extremnich podminkach nasazeni se muze pri opracovani kovu usazovat uvnitr elektronaradi vodivy prach. Casto vyfukujte
vinitn prostor elektronaradi skrz vetraci otvory suchym tlakovym vduchem bez oleje.
Elektronářadi podrobujte pravidné kontrole stavu a provadějte včas nutné prace udržby nebo oprav.
Zivotnost stroje, akumulatoru a prislustenstv (napr. uhlove hlavy a pracovniho nastroje) je zavisl na zatizeni a vyuzit stroje.
Vyrobky, které príšly do styku s azbestem, nesměji byt prědány do opravy. Azbestem kontaminované vyrobky zlikvidujte podle v dané zemi platnych prědpisu pro likvidaci odpadu s obshem azbestu.
Aktuálni seznam náhradnich dlù tohoto elektrónáradi naleznete na internetu na www.fein.com.
Používejte pouze originální náhradní díly.
Následujíci dily mužete, je-li třeba, vyměnit sami:
pracovn nastroje, akumulator, prislusenstvi
Záruka a ručeni.
Záruka na vyrobek platí podle zákonnych ustanovení
zeme uvedeni do provozu. Nad to navíc poskytuje
firma FEIN záruku podle prohlášeni o záruce vyrobce
FEIN.
V obsahu dodávky Vaseho elektrónáradí muže byt obsažen i jen jedem dil priślustrénstvi popsaného nebo zobrazeného v tomtó námodu k obsluze.
Prohlášeni o shodě.
CE prohláseni platí pouze pro zeme Evropské unie a EFTA (European Free Trade Association) a pouze pro vyrobky, které jsou urcené pro trh EU nebo EFTA. Po uvedeni vyrobku do oběhu na trhu EU ztrác iznačeni UKCA svou platnost.
UKCA prohláseni platí pouze pro britský trh (Anglie, Wales a Skotsko) a pouze pro vyrobky, ktere jsou určené pro britský trh. Po uvedeni vyrobku do oběhu na britském trhu ztrácí označeni CE svou platnost.
Firma FEIN prohlasuje ve vyhradni zodpovednosti, ze tento vyrobek odpovidá prislusným ustanovením uvedeným na posledné strane tohoto navodu k obsluze.
Ochrana Životniho prostředí, likvidace.
Obaly, vyrazené elektronáradí a príslušenství dodejte k opětovnému zhodnoceni nepoškozujicím uživotné prostředí.
Akumuláry odevzdejte k rádné likvidaci pouze ve vybitém stavu.
U ne zcela vybitych akumulatoru zaizolujte konektor preventivne proti zkratu pomoci lepici pasky.
Použivané symboly, skratky a pojmy.
Pre Vasu bezpečnost.
POZOR
Precitajte si vsetky Vystrazne upozornenia a bezpečnostnéPokyny.
Špecialne bezpečnostnéPokyny.
Davajte pozor na skryte elektrické vedenia, plynové a vodovodné potrubia. Pred začiatkom práce prekontrolujte priestor práce napr. pomocou hladacha kovov.
Pri práci ručné elektrické náradie dobre držte.
Krátkodobo możu vznikat velké reakné momenty.
Pravidelne Čistite vetracie otvory ručného elektrického náradia pomocou nejakích nekovovych nastrojov.
Ventilator elektromotora vtahuje do telesa naradia prach. V priade nadmierneho nahromadenia kovoveho prachu to moze sposobit ohrozenie elektrickym prudom.
Akumulátor udriavajte v Čistote a uschovávjte tak,
aby bol chaneny pred vlhkestou a vodou. Znečistené
privody (kontakty) akumulátrora a ručného
elektrického náradia vyčistite suchou a Čistou
handrickou.
Návod na použivanie.
Skladujte, používajte a nabíjte akumulátor len nabíjačkami FEIN v rámci rozsahu prevádkovych teplôt akumulátora 5 °C - 45°C (41 °F - 113 °F).
Pri používaní tohto ručného elektrického náradia sa postarajte o to, aby krútiaci moment neprekročil maximánu hodnotu 8 Nm.
Vypnutienaradia
Udrzba a autorizované servisné stredisko.
Pravidelne kontrolujte stav ručného elektrického náradia a zavcasu vykonávajte nevyhnutnu udrzbu a opravu.
Zakonna záruka a záruka vyrobu.
Zakonna zaruka na produkt plati podla zakonnych predpisov v krajine uvedenia do prevadzky. Firma FEIN okrem toho poskytuje zaruku podla vyhlasenia vyrobcu FEIN o zaruke.
V základnej vybave Vásho ručného elektrického náradia saMZe nachadzatlenczistprislušenstva popisaného alebo zobrazeného v toto Návode na použivanie.
