| Typ produktu | Bezdrôtový uťahovák |
| Značka | Fein |
| Model | ASW 1812 PC |
| Napájanie | Li-Ion batéria 18 V (rozhranie MultiVolt) |
| Typ batérie | Li-Ion, kompatibilný s nabíjačkami Fein |
| Voľnobežné otáčky (n0) | Nastaviteľné cez softvér Parameter Control, až do 3000 ot/min (odhad) |
| Maximálny krútiaci moment | Nastaviteľný mechanickou spojkou, až do 50 Nm (odhad) |
| Smer otáčania | Vpravo / Vľavo (mechanický prepínač) |
| Vypínacia spojka | Áno, mechanická s nastavením krútiaceho momentu |
| Mäkký štart | Áno |
| LED displej | Stav nabitia batérie, správne/nesprávne uťahovanie, chyby |
| Hmotnosť (podľa EPTA) | Približne 1,5 kg (s batériou) |
| Rozmery (D x Š x V) | Približne 200 x 80 x 250 mm |
| Prevádzková teplota batérie | 5 °C až 45 °C |
| Tepelná ochrana | Áno, automatické zastavenie pri prehriatí |
| Údržba | Fúkať suchý stlačený vzduch cez vetracie štrbiny |
| Náhradné diely | Dostupné na www.fein.com |
| Záruka | Zákonná záruka + vyhlásenie výrobcu Fein |
| Certifikácie | CE, UKCA, Intertek (USA/Kanada) |
| Parametrovací softvér | Parameter Control (stiahnuteľný na fein.com) |
Často kladené otázky - ASW 1812 PC Fein
Otázky používateľov k ASW 1812 PC Fein
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Skrutkovač vo formáte PDF zadarmo! Nájdite svoj návod ASW 1812 PC - Fein a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. ASW 1812 PC značky Fein.
NÁVOD NA OBSLUHU ASW 1812 PC Fein
Udrzujte akumulatory taleko od deti.
Použití prímeho pohonu (ASW18-6/12-PC)
Technické podklady u:
C. & E. Fein GmbH,
Preklad originálneho námodu na použitie.

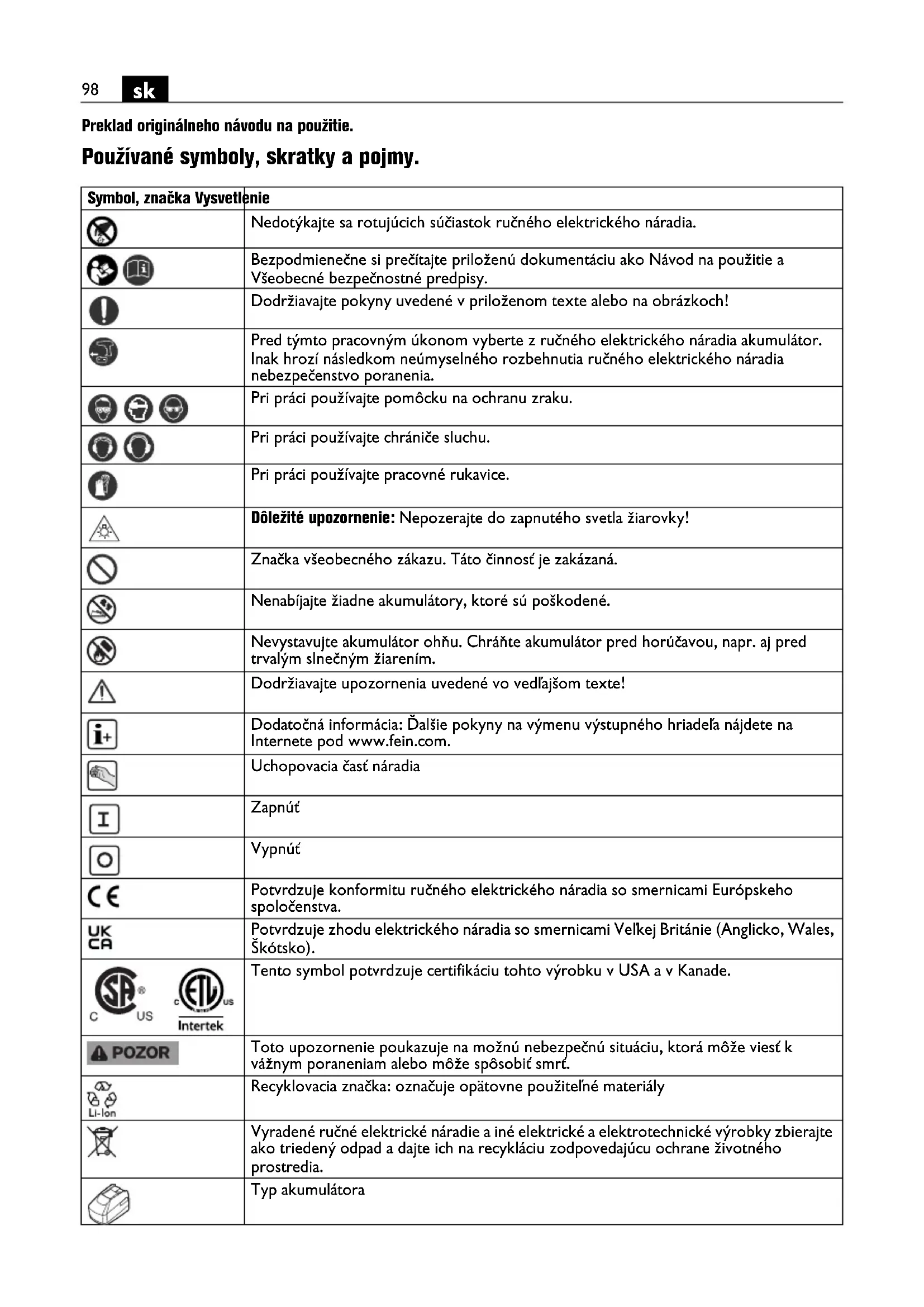

| Symbol, značka Vysvettenie | |
| Nedotýkajte sa rotujúcich sučiastok ručného elektrického náradia. | |
| Bezpodmienešne si prečitajte priloženú Dokumentáciu akо Námod na použitie a Všeobecné bezpečnostné predpisy. | |
| DodržiavajtePokyny v uvedené v priloženom texte alebo na obrázkoch! | |
| Pred týmto pracovnám úkonom vyberte z ručného elektrického náradia akumulátor. Inak hroží následkom neúmyselného rozbehnutia ručného elektrického náradia nebezpečenstvo poranenia. | |
| Pri práci používajte pomôcku na ochranu zraku. | |
| Pri práci používajte chránice sluchu. | |
| Pri práci používajte pracovné rukavice. | |
| Dôležité upozornenie: Nepozerajte do zapnutého svetla Žiarovky! | |
| Značka všeobecného zákazu. Táto Činnost je zakázaná. | |
| Nenabíjatežiadne akumulátry, ktoré su poškodené. | |
| Nevystavujte akumulátor ohnu. Chrănte akumulátor pred horúčavou, napr. aj pred trvalým slněchný Žiarením. | |
| Dodržiavajte upozernenia uvedené vo vedlajšom texte! | |
| Dodatočné informácia: DalšiePokyny na výmenu vystupného hriadelá nájdete na Internete pod www.fein.com. | |
| Uchopovacia Častné náradia | |
| I | Zapnúć |
| O | Vypnúć |
| C E | Potvrdrzije konformitu ručného elektrického náradia so smernicami Európskeho spolocrustva. |
| UK CA | Potvrdrzije zhodu elektrického náradia so smernicami Velkje Británie (Anglicko, Wales, Škόtsko). |
| S U C US Intertek | Tento symbol potvrdrzije certifikáciu tohto výrobku v USA a v Kanade. |
| A POZOR | Toto upozernenie poukazuje na možnéne nebezpečné situáciu, ktorá možné viest k vázznym poraneniam alebo moze spôsobić smrt. |
| LI-Ion | Recyklovacia značka: označuje opatovne použitelné materiaíly |
| Vyradené ručné elektrické náradie a iné elektrické a elektrrotechnické výrobsky zbierajte akо triedený odpad a dajte ich na recykláciu zodpovedajúcu ochrane Životného prostredia. | |
| Typ akumuláhora | |
| Symbol, značka Vysvetlénie | |
| Zmenětý krútiaci moment | |
| Zvěčěsíý krútiaci moment | |
| Použite lak na fixovanie skrutkovych spojov (medium-stredne pevný). | |
| 24 | Lak na fixovanie skrutkovych spojov nechajte vyvtrdnúť podlá pokynov výrobcu. |
| (**)möze obsahováť císsice alebo písmená | |
| (Ax - Zx) Oznacěenie na interné účely | |
| Značka Medzinárodná jednotka | Národná Jednotka Vysvetlenie | ||
| UV V Jednosmerné elektrické napătie | --- | ||
| n0 | /min, min-1, rpm, r/min | min-1 | Počet voǐnobežných obrátok (Rozsaḥ nastavitelnépomocou softnéru Parameter Control (PC)) |
| nReset | /min, min-1, rpm, r/min | min-1 | Počet obrátok nastavený z vyrobného zámodu |
| M... | Nm Nm Krútiaci moment | ||
| kg kg Hmotnost podla | EPTA-Procedure 01 | ||
| LpA | dB dB Hladina zvukového tlaku | ||
| LwA | dB dB Hladina akustického tlaku | ||
| LpCpeak | dB dB Špičková hodnota hladiny akustického tlaku | ||
| K... | Nepresnost merania | ||
| ah | m/s2 | m/s2 | Hodnota emisie vibrácii (skrutkovanie) |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2 | Základné a odvodné Jednotky Medzinárodného systému Jednotiek SI. | |
Zanedbanie dodržiavania Vystražnych upozorneni aPokynov uvedenych v nasledujúcom texte moze mat za následok zásah elektrickym prudom, sposobit poziar a/alebo tázke poranenie.
Tieto Vystrazne upozornenia a bezpečnostnéPokyny starostlivo uschovajte na buduce použitie.
Nepouživajte toto ručné elektrické náradie predtým, ako si dōkladne prečitate tento Navod na použivanie ako aj prilozné „Vseobecné
bezpečnostnéPokyny"(spisové cislo 34130465060)a kymupleneporozumieteich obsahu.Uvedené podklady si dobre uschovajte na neskorsie pouzitie a v priade odovzdania ručného elektrického náradia alebo predaja inj osobe ich odovzdajte s náradim.
Rovnako dodržiavajte aj príslušné národné ustanovenia o ochrane zdravia pri práci.
Urcenie ručného elektrického náradia:
ručné elektrický skrutkovač, určéný na
zaskrutkovávanie a vyskrutkovávanie skrutiek a matic
pomocou pracovněch nastrojov a prislušenstva
schvalenych firmou FEIN, bez privodu vody a v
priestoroch chráněněch pred vplyvmi vonkajšieho
prostredia a počasia.
Drzte ručné elektrické náradie len za izolované plochy rukovāti, ak vykonávate takú prácu, pri ktorej by mohla skrutka natrafit'na skryte elektrické vedenia. Kontakt s elektrickým vedením, ktoré je pod napatím, moze dostat pod napatie aj kovové suciastky náradia a spôsobit zásah elektrickým prúdom.
Zabezpečte obrobok. Obrobok upnutý pomocou upinacieho zariadenia je bezpečnejsí akoten, ktorý pridržiavate rukou.
Neobrábajte Žiaden material, ktorý obsahuje magnézium. Hroží nebezpečenstvo požiaru.
Neobrábajte Žiaden plastový material zosilnený uhlíkovým vláknom ani material obsahujúci azbest.
Tieto latky su považované za rakovinotvorne.
Je zakázané skrutkovat' alebo nitovat' na ručné elektrické náradie nejaké štítky alebo znáčky.
Poskodená izolácia neposkytuje ziadnu ochranu pred zásahom elektrickým prudom. Používajte samolepiace štitky.
Nepouživajte ziadne prisluşenstvo, ktoré nebolo spezialne vyvinute alebo schvalene vyrobcom ručného elektrického náradia. Bezpečná prevázka nie je zarucena iba tym, ze sa urcité prisluşenstvo na Vase ručné elektrické náradie hodí.
Nikdy nepozerajte z malej vzdialenosti do svetla pracovnej lampy ručného elektrického náradia. Nikdy nasmerujte svetlo lampy do oči inych osob, ktoré sa nachadzaju v blízkosti pracoviska. Žiarenie, ktoré vydáva lampa, moze spasobit poškodenie zraku.
Nesmerujte ručné elektrické náradie proti sebe samému, ani na iné osoby alebo na zvierata. Hroží nebezpečenstvo poranenia ostrými alebo horucimi pracovnými nastrojmi.
Použivanie akumulátorov (akumulátorovych blokov) a manipulácia s nimi.
Aby ste sa pri zaobchodzani s akumulatormi vyhlinbebezpecenstvam ohrozenia zdravia aka popaleniny,poziar,vybuch,poranenia koze a ine poranenia,dostrziavaje nasledujucePokyny:
Akumulatory sa nesmu rozoberat, otvarat ani delit na mensie kusy. Nevystavujte akumulatory ziadnym mechanickym narazom. V priade poskodenia alebo neodborného použivania akumátora mozu z neho vystupovat zdraviu skodlivé vypary alebo unikat kvapaliny. Tieto vypary mozu podráždit dychacie cesty. Unikajuca kvapalina z akumátora moze mat za následok podráždenie pokožky alebo spôsobit popäleniny.
Ak kvapalina vytečena z akumulátora zasiahla aj okolité predmety a suciastky, zasiahnute suciastky skontrolujte a v pripe potreby ich yvčistite alebo vymene.
Nevystavujte akumulator horucave alebo ohnu. Neskladujte akumulator na priamom slnecnom svetle.
Akumulátor vyberte z originálneho obalu až vtedy, ked' ho bude treba použit.
Pred kaźdou pracou na ručnom elektrickom náradi vyberte z náradia akumulator. Ak by sa ručné elektrické náradie nekontrolovane Rozbehlo, hrozi nebezpečenstvo poranenia.
Akumulátor vkladajte iba do vypnutého náradia.
Akumulátor vyberajte z ručného elektrického náradia iba vtedy, ked'je náradie vypnuté.
Akumulárytuschohovávjte tak,abyk nim nemali pristup deti.
Použivajte len originalne akumulatory firmy FEIN, ktoré su urcène do Vasho rucného elektrického náradia. V pripade používania a nabijania nevhodnych, poskodenych, opravovaných alebo upravovaných akumulatorov, rožnych napodobnenin alebo vyrobkov iných firiem, hroží nebezpečenstvo požiaru a/alebo vybuchu.
Dodržiavajte bezpečnostné poudené v Návod na použivanie nabíjacky akumulátorov.
Vibracie ruky a predlaktia
Uroven vibraci uveden a tvchytoPokynoch bolanameranapodla meracieho postupu uvedeneho vnorme EN 62841 a mozno ju pouziva t na zajomne porovnavianie roznych typov rucnheo elektrickeho naradia.Hodi sa aj na predbezny odhad zaatania vibraciami.
Uvedená hladina zataženia vibraciami reprezentuje hlavné druhy používania tohto ručného elektrického náradia. Avšak v takých pripadoch, kěd' sa toto ručné elektrické náradie vyuzíva na iné druhy použitia, s odlísnými pracovnými nastrojmi, alebo ak sa podrobujed nestostatočnej udrzbe, može sa hladina zataženia vibraciami od tychto hodnot odlišovat. To može vyrazne zvyšit zataženie vibraciami počas celej pracovnej doby.
Na presny odhad zatazenia vibraciami pochas uriteho casoveho useku prace s naradim treba zohladnit doby, pochas ktorych je ruchné elektrické naradie vypnute alebo doby,ked'je naradie siczapnute a bezi,ale v skutochnosti nepracuje. Tato okolnost moze vyrazne redukova tatazenie vibraciami pochas celej pracovnej doby.
Na ochranu osoby pracujucej s naradim pred učinkami zataženia vibraciami vykonajte dalsie bezpečnostné opatrenia, akso napriklad: Udržba ručného elektrického náradia a použivanych pracovnych nastrojoy, zabezpečenie zachovania teploty ruk, organizácia jegnotlivych pracovnych ukonov.
Toto ručné elektrické náradie nebolo vyrobcom
nastavené na takýto učel používania.
Pred pvym pouzitim ručného elektrického náradia treba nastavit krutiaci moment mechanickej vypinacej spojky na požadovanú hodnotu v rámci dovoleného kontrlného rozsahu a prekontrolovat ju pomocouvhodného dynamického meracieho systému.
Pri vyskladneni z vyrobného závodu zodpovedá konfigurácia parametrov produktu homologizačnému stavu (homologizácie speficíké pre dany vyrobok najdete na webstránke firmy FEIN).
Pomocou individuelnej konfiguracia parametrov nárdia použitim softveru FEIN ParameterControl sa dásprávanie nárdia pri použivani zmenić.
Toto ručné elektrické náradie je vybavené
akumulátorovým rozhraním „MultiVolt“, pomocou
ktorého sa dá používat's rozličnými typmi
akumulátorov. V závislosti od použiteho akumulátora
sa dá správanie náradia počas používania menit.
Dodržiavanie požadovaných parametrov treba pred použitím náradia v kazdom pripade individuálne pre dané použitie skontrolováť za realnych podmienok použitia.
Vykonávajte v primeranj miere pravidelnú kontrlu správania náradia pri používaní, ak o aj doržiavanie požadovanych parametrov náradia.
Toto ručné elektrické náradie je vybavené zariadením na dosiahnutie pozvolného rozbehu.
Ked sa po predispovom uskutočnení skrutkového spoja motor náradia vypne, opatovné zapnutie je možné až po uplynuti 0,8 sekundy. Tym sa zabrani pripadnému neumyselnému doskrutkovaniu už napevno utiahnutych skrutiek.
Pri chode dolava vypina naradie s vyrazne zvyşenym krutiacim mometom.
Počas prevádzky sledujte optické a zvukové signály náradia, ako opisané v odseku „Význam indikácie LED a zvukovych signalov ručného elektrického náradia".
Manipulácia s akumulátorom.
Teplota akumulátora na začiatku nabijania musí byt v rámci rozsahu dovolenych prevadzkovych teplot akumulátora.
| Indikácia LED | Význam Akcia | |
| 1-4 Zelené dióy LED | percentuálny stav nabitia | Používanie (prevázka) |
| Trvalé Červené svetlo | Akumulátor je takmer prázdny | Akumulátor nabíajte |
| Červené blikajúce svetlo | Akumulátor nie je pripravený na používanie | Zabezpečte teplotu akumuláhora v rámci teplotách v rámci rozsahu prevádkovych teplôt akumuláhora, potom ho nabíajte |
Skutočný stav nabitia akumulátora v percentách sa zobráží iba pri zastavenom motore ručného elektrického naradia.
Ak by malo nastaf hlboké vybitie akumulátora, integrovaná elektronika motor automaticky zastaví.
Volba smeru otáčania (pozri strana 16/17).
S prepinačom smeru otáčania manipulujte len vtedy, kad' je motor náradia vypnutý.
Nastavte prepinač smeru otáčania do strednej polohy, aby ste zabrànili prípadnému neúmyselnému zapnutiu ručného elektrického náradia, napriklad pri transporte.
Použitie priameho vystupu (ASW18-6/12-PC)
Cca 30 minut po poslednej manipulacii s vypinačom sa náradie vypne, t. j. náradie sa da znova aktivovat iba zapnutim.
Význam indikácie LED a zvukovych signálov ručného elektrického náradia.
Nasledujuce udaje platia pre náradie opustajuce vyrobný zámod. Dalsie moznosti indikácie umozhnejpe Parameter Control (pozri softver PC).
| Indikacja LED Vyznam Vysvetlenie | ||
| ✓X | Zelená indikacja LED svieti (1 sekundu). Skrut | kovy spoj ste vykonali podlą predpisov. Nastavené kritérium vypnutia (napr. krutiaci moment) bolo splnené. |
| ✓X | Červená indikacja LED zasvieti a zaznie krátke zapísknutie. | Skrutkový spoj ste nevykonali správné (podlă predpisov). Nastavené kritérium vypnutia (napr. krutiaci moment) nebolospjené. Alternativne bolo splnené nastavené chybovie kritérium (napr. priliš velký uhol otočenia). |
| Žltá indikacja LED svieti permanentne. Zostatk | ková kapacita akumuláțora je menšia ako 25%. Akumulátor treba v dohťadnej dobe vymenitć. | |
| ✓X | Červená indikacja LED blíká a Žltá indikacja LED svieti trvalo. | Akumulátor je vybitý (prázdny) a treba ho vymenitć. |
| Indikácia LED Význam Vysvetlenie | ||
| ✓X | Červená indikácia LED svieti permanentne. Náradie má neopraviteřné poruchu. Náradie treba dat'o spravo v autorizovanom servisnom stredisku. | |
| ✓X | Červená ažláté indikácia LED svietia permanentne. | -Akumulátor má poruchu. Obráte sa láskavo na servisné stredisko. -Náradie sa s použitým typom akumulátora nedá používať. |
| ✓X | Červená indikácia LED blíká (1-krát za sekundu). | -Náradie má opravitelnú poruchu, napr. zablokovanie motora. Náradie sa zablokovalo, aby sa chránili vnútorné componenty. Vyberte akumulátor a znova ho zasùně spáť. Pri vykonávaní dálsieho skrutkového spoja dávajte pozor na správnu obsluhu náradia. -Bol dosiahnutý definovaný servisné interval (indikácia LED blíkne 3-krát po každom skrutkovani). |
| ✓X | Červená indikácia LED blíká (2-krát za sekundu). | Ručné elektrické náradie je prehriate, aktivovala sa tepelná ochrana. Po vychladnutí je ručné elektrické náradie opát pripravené na používanie. Ak by sa tepelná ochrana aktivovala niedolkokrát krátko za sebou, dajte ručné elektrické náradie skontrolováť v autorizovanej servisnej opravovni. |
| ✓X | Červená indikácia LED blíká (1-krát za sekundu). Žltá indikácia LED blíká (1-krát za sekundu). | Tento typ akumulátora je pre dané ukončenie skrutkovania nevhodný. Odporúčanie: Pri mäkkom ukončeni skrutkovania a veľkom krútiacom momente používajte akumulátor s vyšsou kapacitou. |
| ✓X | Krátke zablysnutie věstkůch diód (indikáci) LED. | Akumulátorový skrutkovač sa prepina do úsporného režimu. |
Nastavenie parametrov
Skrutkovače AccuTec možu mat na rozdiel od existujúcich štandardnych programov v niedtorých oblastiach volné parametre. Na realizáciu tychto špecialnych riešeni je potrebné dodatočné počitačový program pre nastavovanie parametrov. Pomocou programového adaptéra potom možete prenášć data na skrutkovač. Aktuálny softér si možete stiahnut z Internetu na webstránke firmy FEIN www.fein.com. Nachadza sa tam podla spefikácie Vasej krajiny v oblasti AccuTec. Link na tento program sa nachadza na USB-karte prilozenej k programovému adaptéru, ktorý sa dá osobitne objednat.
Odporučame pravidelné aktualizovat firmware na skrutkovačoch AccuTec na aktuálny stav.
Pri extremnych prevadzkovych podmienkach sa moze pri obranikovov vo vnuti ručného elektrického naradia usadzat
jemny dobre vodivy prach. Vnutorny priestor ručného elektrického náradia Často pravidne prefúkajte cz vetracie otvory suchým tlakovým vzduchom, ktorý neobsahuje olej.
Zivotnost náradia, akumulátora a prisluşenstva (napr. uhlovej hlavy a pracovnych nastrojov) závisi od zažovania a použivania náradia.
Produkty, ktoré boli v kontakte s azbestom, sa nesmú dáva't do opravy. Produktty kontaminované azbestom treba dat na likvidáciu podla predpisov pre likvidáciu odpadu obsahujúceho azbest, ktoré platia vo Vasej krajine.
Aktuálny zoznam nahradnych suciastok pre toto ručné elektrické naradie najdete na Internete na domovskej stránke www.fein.com.
Používajte len originálne náhradné sučiastky.
V priptide potreby vymene nasledujuce suciastky:
Pracovné nastroje, akumulatory, prisluşenstvo
Vyhlasenie CE plati iba pre krajiny Europskej unie a EFTA (European Free Trade Association) a iba pre produity, ktoré su urcené pre trh EU alebo EFTA. Po po uvedeni produktu na trh EU, straca značka UKCA svoju platnost.
Vyhlasenie UKCA platí iba pre britský trh (Anglicko, Wales a Škótsko) a iba pre produkty, ktoré su určné pre britský trh. Po uvedeni produktu na britský trh stráca značka CE svoju platnost.
Firma FEIN vyhlasuje na svoju vylucn zuodpovednost, ze tento produkt sa zhoduje s prisluznymi normativnymi dokumentmi uvedenymi na poslednej strane tohto Navodu na použivanie.
Technické podklady sa nachadzaju na adrese:
C. & E. Fein GmbH,
Ochrana Životného prostredia, likvidácia.
Obaly, vyrobky, ktoré dosluzili, a prisluşenstvo dajte na recyklaciu zodpovedajúcu ochraneŽivotného prostredia.
Akumulárydavajte na predpisanu likvidáciu len vo vybitom stave.
V takom pripe, kad'nie su akumulatory uplne vybite, na zabranenie proti skratom zaizolujte ich kontakty pomocou izolačnej pasky.
