KÄYTTÖOHJE ASW 1812 PC Fein
Alkuperäisen käyttoohjeen kaannös.

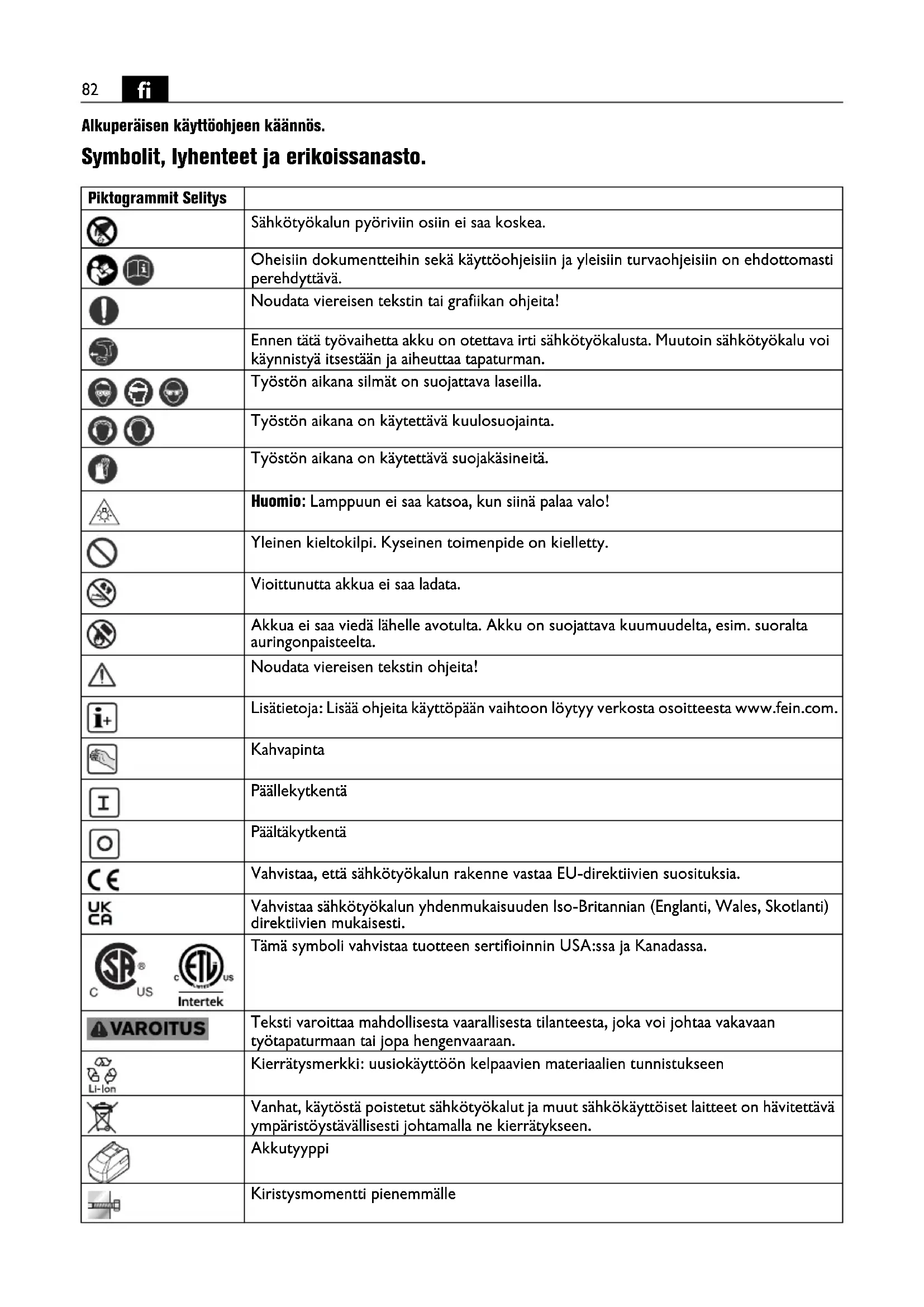

Symbolit, lyhenteet ja erikoissanasto.
| Piktogrammit Selitys | |
| Sähkötyökalun pyöriviin osiin ei saa koskea. | |
| Oheisiin dokumentteihin sekä käytöohjeisiiin ja yleisiin turvaohjeisiiin on ehdottomasti perehdytävä. | |
| Noudata viereisen tekstin tai grafikan ohjeita! | |
| Ennen tätä työvaihetta akku on otettava irti sähkötyökalusta. Muutoin sähkötyökalu voi käynnistya itsestään ja aiheuttaa tapaturman. | |
| Työston aikana silmät on suojattava laseilla. | |
| Työston aikana on käytettävä kuulosuojainta. | |
| Työston aikana on käytettävä suojakäsineitä. | |
| Huomio: Lamppuun ei saa katsoa, kun siinä palaa valo! | |
| Yleinen kieltokilpi. Kyseinen toimenpide on kielletty. | |
| Vioittunutta akkua ei saa ladata. | |
| Akkua ei saa viedä lähelle avotulta. Akku on suojattava kuumuudelta, esim. suoralta auringonpaisteelta. | |
| Noudata viereisen tekstin ohjeita! | |
| Lisätietoja: Lisäähohjeita käytövän vaihtoon lötyytverkosta osoitteesta www.fein.com. | |
| Kahvapinta | |
| Pällekytkentä | |
| Pälätkytkentä | |
| Vahvistaa, että sähkötyökalun rakenne vastaa EU-direktiivien suosituksia. | |
| Vahvistaa sähkötyökalun yhdenmukaisuuden Iso-Britannian (Englanti, Wales, Skotlanti) direktiivien mukaisesti. | |
| Tämä symboli vahvistaa tuotteen sertifioinnin USA:ssa ja Kanadassa. | |
| VAROITUS | Teksti varoittaa mahdollisesta vaarallisesta tilanteesta, joka voi johtaavakavaan työtapaturmaan tai jopa hengenvaaraan. |
| Li-lon | Kierrätysmerkki: uusiokäytöön kelpaavien materiaialien tunnistukseen |
| Vanhat, käytöstä poistetut sähkötyökalut ja muut sähkökäytöiset laitteet on hävitettävä ympäristöystävällisesti johtamalla ne kierrätykseen. | |
| Akkutyppi | |
| Kiristysmomentti pienemmälle | |
| Piktogrammit Selitsy | |
| Kiristysmomentti suuremmalle | |
| Käytä apuna ruuveille tarkoitettua lukituslakkaa (keskivahva pito). | |
| 24 | Anna lukituslakan kuivua valmistajan antamien ohjeiden mukaan. |
| (**) voi sisältaïk irjaimia | tai numeroita |
| (Ax - Zx) Tunnus sisaisiä tarkoituksia varten | |
| Merkki Kansainvälinen yksikkö | Kansallinen yksikkö | Selitys | |
| UV V Tasajännite | --- | --- | |
| n0 | /min, min-1, rpm, r/min | min-1 | Joutokäntyinopeus (alue säädettävissä Parameter Control-ohjelmistolla (PC) |
| nReset | /min, min-1, rpm, r/min | min-1 | Kierrosluvun tehdasasetus |
| M... | Nm Nm Väantömomenti | ||
| kg kg Paino vastaa EPTA-Procedure 01-tietoja | |||
| LpA | dB dB Äänen painetaso | ||
| LwA | dB dB Åinitaso | ||
| LpCpeak | dB dB Äänen painetason huippuarvo | ||
| K... | Epävarmuustekijä | ||
| ah | m/s2 | m/s2 | Värähtelytaasoarvo (ruuvit) |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2 | Kansainväiseen SI-järvestelmään sisältyvät perusyksiköt ja sen johdannaisyksiköt. | |
Tyoturvallisuus.
VAROITUS
Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden laimin
lyonti saattaa johtaa sahköiskuun, tulipaloon ja/tai vakyaan loukkaantumiseen.
Säilytä kaikki turvallisius- ja muut ohjeet tulevaisuutta varten.
Sahkötyökalan saa ottaa käyttoön vasta sitten, kun ensin on perehdytty käyttoohjeeseen sekä oheisiin yleisiin turvaohjeisiin (julkaisunumero
3 41 30 465 06 0) niin, etta niissä annetut ohjeet tulevat ymmärretyiksi. Sälytä kyseiset dokumentit vastaisuuden varalta ja anna ne mukaan, mikäla laite luovutetaan toisen käytöön tai myydaan eteenpän.
Niiden ohella on noudatettava voimassa olevia lakisä-teisiä tyoturvallisuusmaärayksia.
Sähkötyökalun käytökohteet:
käsivarainen ruuvain ruuvien ja mutterien kiinntykseen ja irrotukseen saälä suojatuissa tiloissa. Koneessa saa käytta ainoastaan FEIN:in hyväksymiä työkaluja ja lisätarvikkeista ilman vesijäähdytysta.
Erityiset varotoimenpiteet.
Pida sahkotyokalua eristetyistä pinnoista, tehdessäiyöta, jossa ruuvi saattaisi osua piilossa olevaan sahkjohtoon. Jos laite osuu jannitteelliseen johtoon, sen metalliset osat saattavat johtaa sahköa, mista on seuraeksena sahköisku.
Varo rakenteissa olevia sahkjohtoja ja kaasu- ja vesi-pukcia. Tarkasta ennen toiden aloittamista tyokohde esim. metallinilmaismella.
Varmista työkappaleen asento. Kun työkappale kiinitetaan sopivaan työpenkkiin, sitä on parempi käsitetläkuin kasin kiinni pidettaessä.
Pida tyokalua tukevassa otteessa. Reaktiomomentit voivat lyhytaikaisesti olla erittain korkeat.
Magnesiumipitoisia materiaialeja ei saa tyostaa. Tulipalon vaara.
CFK- (= hiilukuituvahvisteinen muovi) ja asbestipitoisia materaaleja ei saa tyostaa. Niiden katsotaan voivan aiheuttaa syopaa.
Sahkötyokaluun ei saa kiinnittäa kilpiä tms. poraamalla tai niittaamalla. Jos koneen eristystä vioitetaan, seu-ruaksena voi olla sahköiskun vaara. Suositamme tarra-kiinnitteisiä kilpiä.
Käytä ainoastaan lisāvarusteita, jotka ovat joko sahkötyokalun valmistajan alkuperäisosia tai muutoin valmistajan hyväksymiä. Vaikka jokin vierasvalmisteinen lisāvaruste sopisikin sahkokoneeseen, se ei välttamatta ole turvallinen käyttaa.
Työkalun ilmanottoakot on puhdistettava säännolli- sesti sopivin apuvälinein (metallisia työkaluja ei saa käytta). Puhallin imee polyä moottorin rungon sisään. Jos metallipitoista polyä paasee keräantymään liikaa, sii-ta koituu sahköiskun vaara.
Suoraan sahkötyökalun lampun valoon ei koskaan pidä katsoa pieneltä etäisyydeltä. Lampun valoa ei myöskaan pidä suunnata suoraan toisten lahellä olevien silmiin. Lampusta tuleva sateily voi olla vahingollista silmille.
Sähkötyökalua ei saa suunnata suoraan itseen, muihin henkilöihin tai eläimiin pain. Terävistä tai kuumentu-neista työkaluista aiheutuu tapaturman vaara.
Akkujen käytö ja käsittely.
Jotta akkuja käsiteltäessä välteään vaarat ja riskit - palon- tai rajähdyksen vaara, palovammat, ihovammat ja muut tapaturmat -, on noudatettava seuraavia ohjeita:
Akkuja ei saa purkaa, avata eikä pilkkoa. Akkuihin ei saa kohdistaa mekaanisia iskuja. Värān käsittelyn seu-ruksena vioittuneesta akusta voi purkautua Haitallista hóryä ja akkunestetta. Akkunestehöryt voivat ársyt-täa hengitystéita. Iholle paässyt akkuneste voi árstyttäa tai syövytta ihoa.
Jos vialisesta akusta on virrannut ulos akkunestettä vieressä olevien esineiden pälle, tarkista kyseiset kohdat ja pese ne, tarvittaessa osat on vaihdettava uusiin.
Akkua ei saa viedä lahelle lampolähteita tai avotulta. Akkua ei saa varastoida paikassa, mihin osuu auringonvalo.
Ota akku ulos alkuperäispakkauksesta vasta sitten, kun se otetaan käyttoën.
Irrota akku aina ensin sahkötyokalusta, ennen kuin ryh-dyt valmistelemaan toitä. Jos sahkötyokalu käynnistyy vahingossa, se voi aiheuttaa tapaturman.
Asenna akku ainoastaan sahkötyökalun ollessa poiskytkettynä.
Sähkötyökalu on kytkettävä pois päältä, ennen kuin akku irrotetaan.
Pidä akut poissa lasten ulottuvila.
Akku on pidettäva puhtaana ja suojattava kosteudelta ja vedeltä. Puhdista lika akun ja sahkötyokalun liitän-noistä kuivalla, puhtaalla liinalla.
Käytä aina vain ehjä, alkuperäisiä FEIN-akkuja, jotka on suunnitelu kyseiseen sahkötyokaluun. Mikäli koneessa käytetän vaarantyyppisiä, vioittuneita, kun-nostetttuja tai kierratetyä akkuja, piraattituotteita tai vieraan valmistajan akkuja, ja tällaisia akkuja ladattaessa on olemassa tulipalon ja/tai rajahdyksen vaara.
Noudata latauslaitteen käytöohjeessa annettuja turvaohjeita.
Käiin ja käsivarsin kohdistuva tärina
Tassā ohjeessa ilmoitetu tärinātaso on mitattu standardin EN 62841 mukaista mittausmenetelmäa noudattaen ja sitā voidaan soveltaa verrattaessa sahkötyokalujen arvoja keskenäan. Arvoa voidaan soveltaa myös arvioitaessa alustavasti varinastā aiheutuvaa kuormitusa. Ilmoitetu tärinātaso vastaa sahkötyokalun pääasialisia käytösovelluksia. Mikäli sahkötyokalua käytetaan muhin tarkoituksiin tai siina käytetaan muita lisatarvikkeita tai mikäli tyokalun huolto on puutteellinen, tärinātaso saattaa poiketa tassī ilmoitetusta. Siina tapauksessa tärinātaso voi nousta selvasti koko työkohteessa.
Tärinatason tarkan arvioinnin kannalta on tärkeä ottaa huomioon myös ne ajat, jolloin sahkötyokalu on kytketty pois pälta sekä ajat, jolloin tyokalu on käynissä, mutta sillä ei tyostetā materiaialia. Siina tapauksessa tärinataso voi nousta selvasti koko tykohteessa.
Jotta koneen käytäjä vältyisi tärinān aiheuttamilta haitoilta, on hyvä sopia ylimääräisista turvajärjestelyista, esim. laitia ojeet sahkokoneen ja sen työkalujen huolosta, työvaieiden organisoinnista ja työturvallisuudesta.
Työstöhjeita.
Valmistaja ei esiasenna sahkötyokalua suunniteltuun käyttoön.
Ennen sahkötyokalun ensimmäista käyttoönottoa mekaanisen irrotuskytkimen vaantomomentti tayyy asettaa haluttuun arvoon sallitun testialueen puitteissa ja tarkistaa se sopivan dynaamisen mittausjärpestelman avulla.
Toimitustilassa tehtaalta koneparametrin konfiguraatio vastaa homologiatilaa (koneiden ominaiset homologiat loydat FEIN kotisivuila).
Koneparametroinn yksilollisen konfiguroinnin avulla, FEIN ParameterControl-Software-ohjelmaa kayttäen, voidaan koneen kayttaytymista muuttaa.
Sähkötyökalussa on "MultiVolt"-akkuliitäntä, Jonka ansiosta käytö erilaisten akkumallien kanssa on mahdollinen. Riippuen asennetusta akkumallista saattaa koneen käytätyminen muuttua.
Vaadittujen prosessiparametrien noudattaminen on joka tapaukssaa tarkistettava kyseiselle kaytolle ennen kayttoonottoa, ottan huomioon todelliset kayttolosuhteet.
Käytäytymisen sekä vaadittujen prosessiparametrien noudattamisen säännöllinen tarkistus on tehtävä kohtuullissessa märässä.
Tämä sahkötyokalu on varustetu pehmeällä käynnis-tyksellä.
Kun ruuvaus on suoritettu oikein ja koneen moottori sammuu, se kaynnistyy uudelleen vasta 0,8 sekunnin kuluttua. Nain estetaan tarpeeton ruuviliitokens kiristys.
Vasemmalle kierrettäessä kone kytkeytyy pois paälta selvästi suuremmalla vaantomomentilla. Ota kayton aikana huomioon sahkötyokalun optiset ja akustiset aa nimerkit luvun "LED-nayttöjen ja aenisignaalien merkitys" selostuksen mukaisesti.
Akkujen asianmukainen käsittely.
Varastoi, lataa ja kayta akkua vain akun toimintalampotila-alueella 5^ - 45^ (41 F-113 F). Akun lamptolan tulee lataustapahtuman alkaessa olla akun toimintalampotila-alueella.
| LED-valo Merkitys Toimenpide | ||
| 1 - 4 vihreä LED | prosentuaali- nen varaustila | Käytötila |
| punainen jatkuva valo | Akku on lahes tyhjä | Akku ladattava |
| punainen vlikkuvalo | Akku ei ole käytövalmiu- dessa | Anna akun lammetä käytölämpötilaan ja lataa se sitten |
Akun prosentuaalinen latausaste nikyy vain silloin, kun sahkokoneen moottori on pvsvyretty.
Jos akun varaustila laskee liikaa, elektroninen valvontapiiiri pysaytttaa moottorin automaattisesti.
Pyörimissuunnan valinta (ks. sivu 1617).
Pyörimissuunnan saa vaihtaa vasta kun moottori on pysähtynyt.
Jotta kone ei voi epahuomiossa kaynnistyä (esim. kuljetuksen aikana), pyorimissuunnan valitsin on hyva asettaa keskiasentoon.
Voiman suoran ulosoton käytto (ASW18-6/12-PC)
Varmista ennen sahkötyokalun käytöä, etta suurinta salittua 8 Nm vaantomomenttia ei yliteta.
Koneen paaltakytkenta
Koneesta katkeaa virta automaattisesti n. 30 minuutin kuluttua siitä, kun kytkintä on käytety viimeksi, ts. kone on sen jälkeen käynnistettä uudelleen.
LED-näyttojen ja äänisignaalien merkitys.
Seuraavat tehdasasetusten mukaiset tilat patevat. Vaihtoehtoisia nayttoja voi asettaa Parameter Control -ohjelmistolla (erillinen PC-ohjelmisto).
| LED-valo Merkitys Selitys | ||
| ✓X | Vihreä LED-valo sytty (1 sekunniksi). Ruuvaus | son suoritettu oikealla tavalla. Asetetut pysäytskriteerit (esim. vääntömomentti) on tãy- tetty. |
| ✓X | Punainen LED-valo sytty (1 sekunniksi) ja samalla kuuluu lyhyt merkkiääni. | Ruuvaus ei ole onnistunut oikealla tavalla. Ase- tettuja pysäytskriteereità (esim. vääntömo- mentti) ei ole tãytety. Mahdollista on, etta jokin kriteeri on asetettu väärin (esim. liian suuri vään- tokulma). |
| Vihreä LED-valo palaa jatkuvasti. Jäljellä oleva | akkukapasiteetti on alle 25%. Akku on piakkoin vaihdettava uuteen. | |
| ✓X | Punainen LED-valo vilkkuu (1 x sekunnissa) ja keltainen LED-valo palaa jatkuvasti. | Akku on purkautunut, se on vaihdettava toiseen. |
| ✓X | Punainen LED-valo palaa jatkuvasti. Koneessa | on vika, se on tãysin epäkunnossa. Kone on lähetettävä huoltopalveluun korjatta- vaksi. |
| ✓X | Punainen ja keltainen LED-valo palavat jatku- vasti. | - Akku on viallinen. Kännny huoltopalvelun puoleen. - Kone ei toimi siihen asennetun akkutyypin kanssa. |
| ✓X | Punainen LED-valo vilkkuu (1 x sekunnissa). | - Koneessa on vika, se on epäkunnossa, esim. moottori on juuttunut. Koneen sisäisien osien suojaksi kone on lukitustilassa. Irrota akku het- keksi ja kiinnitä se sitten uudelleen. Tarkkaile seuraavalla ruuvauskerralla, etta käytät konetta oikein. - Esimääritetty huoltovälli on saavutettu (LED- näytö vilkkuu 3 kertaa joka ruuvinväännön jälkeen). |
| ✓X | Punainen LED-valo vilkkuu (2 x sekunnissa). | Kone on ylikuumentunut, sen yilämpösuja on lauennut. Koneen on annettava jähtyä, minkä jälkeen sen voi taas käynistää. Jos yilämpösuja laukeaa useaan kertaan peräkkäin, vie kone tar-kastettavaksi huoltopalveluun. |
| ✓X | Punainen LED-valo vilkkuu (1 x sekunnissa). | Akkutyyppi ei sovellu ko. ruuvaustyöhön. Suositus: Jos ruuvattava materiaali on pehmeää javäntömomentti asetetu korkeaksi, alkukapasi-teetin tulisi olla korkea. |
| ✓X | Keltainen LED-valo vilkkuu (1 x sekunnissa). | |
| ✓X | Kaikki LED-valot vilkkuvat lyhyesti. Ruuvain kytkeytyy energiansäätötilaan. | |
Parametrien asetus
AccuTec-ruuvain voidaan tietyissä tapauksissa ohjel-moida vapaastivakio-ohjelmista poiketen. Naihin erikoisovelluksiin on tarpeen erillinen PC-ohjelma, jolla parametrit asetetaan. Lopuksi tiedot siirretaaan ruuvaimen muistiin erillisella ohjelmoiniadapterilla. Paivitetyn ohjelmiston voi ladata vergosta FEIN-ryritssivuila oositteesta www.fein.com. Se loytyy maakohtaisila sivuila kohdasta AccuTec. Linkkitiedot tahan kohtaan on ilmoitetu erillisen ohjelmoiniadaptererin kanssa toimitetulla USB-kortilla.
AccuTec-ruuvainen firmware-ohjelmisto on lisaksi hyva paivittaa saannollisesti.
Kunnossapito, huolto.
Raskaisa käytölosuhteissa voi metalleja tyostettäessä koneen sisään keräantya sahkoä johtavaa metallipolyä. Sahkokone on
siksi hyvä puhdistaa sisälta saannöllisin valein puhaltamalla kuivaa, öljytöntä paineilmaa koneen ilmanvaihtoaukkoihin.
Kohdista sahkötyokaluun säännöllinen tilatarkistus ja huolehdi oikeaan aikaan välttamattomista huolto- ja korjaustöistä.
Koneen, akun ja lisavarusteiden (esim. kulmakappale, vaihtotyokalut) hyotykayttoki riippuu siitta, mikä niiden kayttotiheys ja kuormitus on.
Tuotteita, jotka ovat olleet kosketuksessa asbestiin, ei saa lahettä korjattaviki. Huolehdi asbestilla saastuneista tuotteista maan voimassaolevien asbestipitoisen jatteen havittämisetä koskevien märäysten mukaisesti.
Tāhān sahkötyokaluun kuuluvan varaosaluettelon voi hakea internet-osoitteesta www.fein.com.
Käytä varaosina vain alkuperäisosia.
Seuraavat osat voi tarvittaessa vaihtaa itse: vaihtotyokalut, akku, lisavarusteet
Takuu.
Tuotteeseen patee takuu, joka vaaditaan sen tuontimaaassa. Sen ohella patee FEINin takuuehdoissa märtämä valmistajakohtainen takuu.
Kaikki tassa käyttoohjeessa mainitut tai kuvissa esitetyt lisātarvikkeet eivat välttamatta kuulu sahkötyokalun toimitussisaltöen.
EU-vastaavus.
CE-tiedonanto koskee vain Europan unionin ja EFTAAn (European Free Trade Association) maita ja vain EU- ja EFTA-markkinoille tarkoitettuja tuotteita. Tuotteen EU-markkinoille liikkeeseenlaskemisen jälkeen UKCAmerkinä menettä voimassaolonsa.
UKCA-tiedonanto koskee vain brittimarkkinoita (Englanti, Wales ja Skotlanti) ja brittimarkkinoille tarkoitetuja tuotteita. Tuotteen brittimarkkoinile liikkeeseinlaskemisen jälkeen CE-merkinä menettä voimassaolonsa.
Tmi. FEIN vakuuttaa ja vastaa yksin siita, etta tamä tuote on käyttoohjeen viimeisellä sivulla mainittujen märäysen ja standardien mukainen.
Teknisen dokumentaation laatinut: C. & E. Fein GmbH, D-73529 Schwabisch Gmünd
Ympäristönsuojelu, jatehuolto.
Pakkaismateriaialit, käytösta poistetut sahkötyokalut sekä lisavarusteet on johdettava kierratykseen.
Käytettyjen akkujen on oltava purkautuneessa tilassa, kun ne havitetään.
Jos akku ei ole täysin tyhää, sen liitin on eristettä vā tarranauhalla oikosulkujen välttamiseksi.
