Producttype	Buiten infraroodverwarming
Model	Solamagic SMS1PLUS1400SW
Merk	Etherma
Vermogen	1400 W
Beschermingstype	IP44 (minimaal IP24 met connectoren)
Beschermingsklasse	I (aarding)
Elektrische aansluiting	230 V, 50/60 Hz
Afmetingen (ongeveer)	Lengte: 625 mm, breedte: 280 mm
Gewicht	Ongeveer 3-4 kg afhankelijk van montage
Gemiddelde levensduur	5000 uur (verwarmingsbuis)
Montagetype	Horizontaal of verticaal aan muur, horizontaal of schuin aan plafond
Minimale montagehoogte	1,80 m boven de vloer
Belangrijkste functies	Infraroodverwarming, verstelbare oriëntatie, ingebouwde schakelaar (afhankelijk van versie)
Materiaal	Metalen behuizing, aluminium reflector
Lichtbron	Infrarood halogeenlamp
Onderhoud en reiniging	Afnemen met een zachte vochtige doek, geen chemicaliën gebruiken
Veiligheid	Niet afdekken, veiligheidsafstanden in acht nemen, gebruik een 16A type C zekering
Reserveonderdelen	Halogeenbuis, voedingskabel, schakelaar, montageset
Garantie	5 jaar (apparaat), 12 maanden/5000 u (verwarmingsbuis)
Algemene informatie	Gemaakt in Duitsland, voor buitengebruik

Veelgestelde vragen - Solamagic SMS1PLUS1400SW Etherma

Wat is de minimale montagehoogte van de verwarming?

De minimale montagehoogte is 1,80 m boven de vloer.

Kan ik deze verwarming binnenshuis gebruiken?

Nee, deze verwarming is ontworpen voor buitenmontage, aan muren van een gebouw of andere vaste constructies. Het is niet bedoeld om een comfortabel temperatuurniveau binnenshuis te creëren.

Hoe reinig ik het apparaat?

Haal de stekker uit het stopcontact en laat het apparaat afkoelen. Veeg de behuizing af met een zachte vochtige doek zonder schoonmaakmiddel. Dompel het apparaat nooit onder in vloeistof en sproei het niet nat.

Wat te doen als de verwarmingsbuis beschadigd is?

Als er veranderingen (donkere plekken, vervormingen) op de buis verschijnen of als de nominale levensduur (5000 u) is bereikt, vervang deze dan onmiddellijk. Reparaties moeten worden uitgevoerd door de klantenservice van de fabrikant of een erkende verkoper.

Wat is het vermogen van het apparaat?

Het vermogen van model SMS1PLUS1400SW is 1400 W.

Is het waterdicht?

Het apparaat voldoet aan minimaal beschermingsklasse IP24 wanneer alle connectoren zijn aangesloten. Voor het standaardmodel is het IP44.

Hoe richt ik de warmtestraal?

Om de richting te wijzigen, schakelt u het apparaat uit en laat u het afkoelen. Draai de schroeven van de adapterklem los met een inbussleutel SW5, richt de verwarming in de gewenste richting en draai de schroeven weer vast.

Kan ik deze verwarming aan het plafond monteren?

Ja, montage aan het plafond is mogelijk voor de modellen S1 (1400 W en 2000 W) met U-beugel. Voor de modellen S3 en D3 is montage aan het plafond ook toegestaan met T-beugels. Houd de veiligheidsafstanden aan.

Wat zijn de veiligheidsafstanden die in acht moeten worden genomen?

De minimale afstanden staan vermeld in bijlage 2 van de handleiding. Bijvoorbeeld een afstand van minimaal 500 mm tot zijwanden en plafond, en een afstand tot de vloer van minimaal 1,80 m. Het stopcontact mag niet warmer worden dan 70 °C.

Wat te doen bij storing?

Controleer eerst de stroomvoorziening en zekeringen. Als het probleem aanhoudt, neem dan contact op met de klantenservice van Etherma of een erkende verkoper. Probeer het apparaat niet zelf te repareren.

GEBRUIKSAANWIJZING Solamagic SMS1PLUS1400SW Etherma

Montage- en gebruiks- handleiding

S1 Infraroodstraler 1400 W, IP44 (IR05001; IR05026)
S1 Infraroodstraler 2000 W, IP44 (IR05002; IR05027)
S3 Infraroodstraler 2500 W, IP44 (IR05008; IR05028)
D3 Infraroodstraler 2000 W, IP44 (DS 05002; DS 05028)
D3 Infraroodstraler 2000 W, IP45 (DS 05006)

Inhoudsopgave

Veiligheids- en bedieningsinstructies....23

Montageaanwijzingen 25

Inbedrijfstelling 37

Reinigingsaanwijzingen ....37

Garantievoorwaarden 38

Aanvullende aanwijzingen 39

Bijlagen

• Bijlage 1: AX
  Technischegegevens

• Bijlage 2: AX

Veiligheidsafstanden

• Bijlage 3: AX

Stralingsdiagrammen

Veiligheids- en bedieningsinstructies

Neem de volgende aanwijzingen in acht:

• Lees de gebruiksaanwijzing vóór de montage zorgvuldig door en bewaar deze.
• Dit verwarmingstoestel is voor montage buitenshuis, aan gebouwmuren of andere stevige constructies bedoeld. Het is niet bedoeld om een aangenaam temperatuurniveau binnenshuis te creëren.
• Het apparaat is voor het gebruik door volwassen personen bedoeld. Kinderen mogen niet met het verwarmingsapparaat spelen. Kinderen jonger dan 3 jaar moeten uit de buurt worden gehouden, tenzij ze voortdurend worden bewaakt. Kinderen jonger dan 8 jaar mogen het apparaat niet in- of uitschakelen, niet in het stopcontact steken, het apparaat niet schoonmaken en geen onderhoudswerkzaamheden uitvoeren.

Voorzichtig – Sommige delen van het product kunnen zeer heet worden en brandwonden veroorzaken. Bijzondere voorzichtigheid is geboden, wanneer kinderen en kwetsbare personen aanwezig zijn.

• De installatie moet op de juiste wijze volgens de installatievoorschriften geldende installatievoorschriften (NEN1010) door een vakbekwaam persoon worden uitgevoerd.
• Bij alle werkzaamheden de elektrische. installatie beslist spanningsvrij schakelen (netstekker loskoppelen, zekering uitschakelen). De verwarming pas inschakelen wanneer alle leidingverbindingen volledig aangesloten zijn.
• De huisinstallatie voor de stroomvoorziening van het verwarmingstoestel moet zijn uitgevoerd met een schakelaar en met een zekering van minstens 16A vertraagd (type C16A) afgezekerd zijn.
• Niet rechtstreeks onder stopcontacten, verdeeldozen, schakelaars of elektrische leidingen monteren.
• Stopcontacten mogen zich uitsluitend in de in de bijlage 2 aangegeven posities bevinden.
• Het verwarmingsapparaat mag volgens de geldende richtlijnen niet in de buurt van gordijnen of brandbare materialen aanbrengen.
• Het apparaat voldoet minstens aan de beschermingssoort IP24 wanneer alle stekkerverbindingen (apparatenstekkers, stekkers van aanvullende componenten) verbonden zijn en is voor toepassing buiten toegelaten.
• Gebruik het apparaat nooit zonder er toezicht op te houden.

• Het apparaat in ingeschakelde of warme toestand niet afdekken – er bestaat anders gevaar voor brand.

• Voor het aanpassen van de straalrichting het apparaat uitschakelen en af laten koelen.

• Niet rechtstreeks gedurende langere tijd en vanaf een korte afstand in de in gebruik zijnde IR-halogeenlamp kijken.
• IR-halogeenlampen zijn gevoelig voor direct huidcontact (niet met de vingers aanraken). Vet of andere vervuilingen kunt u reinigen met een in alcohol gedrenkte doek.
• Om de levensduur van de IR-halogeenlamp te verzekeren moet deze worden beschermd tegen stoten en schadelijke stoffen zoals bijv. zuren, ammoniak, cementstof enz.
• De IR-halogeenlamp moet worden beschermd tegen mechanische belasting. Deze moet worden vervangen, wanneer veranderingen (donkere plaatsen, vervormingen) zichtbaar worden of de nominale levensduur is bereikt.
• Beschadigde elementen zoals schakelaars, afdichtingen of verwarmingslamp dienen altijd worden vervangen. Het apparaat moet onmiddellijk worden ontmanteld en droog opgeslagen.
• Reparaties (vervangen van een defecte aansluitkabel van een defecte verwarmingsbuis of dergelijke) mogen alleen door de klantenservice van de fabrikant of een geautoriseerde dealer worden uitgevoerd.
• Reinigings- en onderhoudswerkzaamheden mogen uitsluitend door volwassen personen met voldoende vakkennis worden uitgevoerd.

Leveringsomvang

Netkabel (bij apparaten zonder vast aangesloten kabel bijgevoegd)

Beugel incl. bevestigingsmiddelen (inbegrepen)

Handboek

Montageaanwijzingen

• Montage van de straler alleen met schikt montagemateriaal (bij. bij stenen of betonnen ondergrond schroef M6x60 met metaalpluggen) op vaste, draagkrachtige ondergrond, die normaal of moeilijk resp. niet brandbaar is.
• Indien straler en stopcontact niet op hetzelfde oppervlak worden gemonteerd, moet ervoor worden gezorgd, dat het stralingsveld niet op het stopcontact kan worden gericht. Anders moet absoluut worden gewaarborgd, dat het stopcontact bij het stralen niet warmer dan 70°C kan worden.
• De veiligheidsafstanden volgens bijlage 2 moeten worden aangehouden.
• Het bereik van de warmtewerking kan aan de hand van het stralingsdiagram (bijlage 3) worden ingeschat. Daarin staan op verschillende afstanden van de warmtestraler de afmetingen van de stralingsoppervlakken en bij elk de stralingsintensiteit vermeld.
• Montagehoogte: ten minste 1,80 m boven de vloer
• De straler moet met de groef naar boven gericht worden gemonteerd. De groef is herkenbaar bij zicht op de behuizingszijde met de aansluitleiding (zie afbeelding onder).

Bij montage altijd boven
Bij montage altijd onder

• De straler S3 en D3 (IR 05008, IR 05028, DS 05002, DS 05006, DS 05028) mag alleen in horizontale positie gemonteerd en gebruikt worden.
• Alleen voor types IR 05001 en IR 05002: Bij schuine montage aan het plafond en verticale montage aan de wand moet het apparaat met kabelrangschikking „onder“ worden gemonteerd.

Apparaattype	Vermogen	Montage aan de wand Montage aan het plafond
		horizontaal verticaal horizontaal verticaal
IR 05001 1400 W		√	√	√
IR 05002 2000 W		√	√	√

• Beugel onder inachtneming van de veiligheidsafstanden en veiligheids- en bedieningsaanwijzingen bevestigen (zie bijlage 2 )
• Beugel met 2 schroeven op een afstand van 200 mm op het bevestigingsoppervlak monteren.
• Wanneer uitbreidingscomponenten toegepast worden, moeten bij een montage aan de wand de buitenste bevestigingspunten van de beugel worden gebruikt (afstand 350 mm)

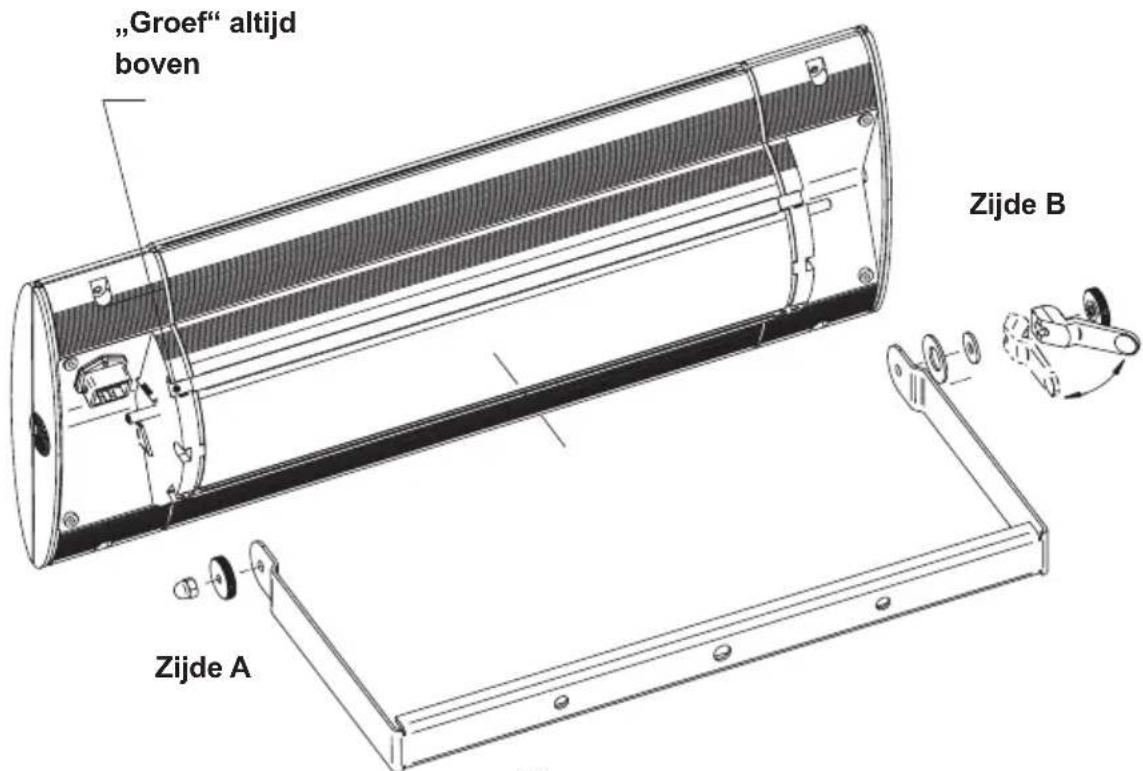

• Apparaat beginnend met zijde B erop steken en daarbij de beugel licht omhoog buigen (Aanwijzing! „Groef“ altijd boven)
• Zijde A: Kartelmoer M6 en dopmoer M6/SW10 monteren.
• Kartelmoer handvast aandraaien en dopmoer met steeksleutel SW10 vastdraaien.
• Zijde B: Schotelveer, onderlegring; excenterhefboom en kartelmoer M6 monteren.

Kartelmoer M6 handvast erop draaien tot aan het drukpunt op de excenterhefboom. Excenterhefboom spannen in de richting van de beugel.

2a. Montage warmtestraler S1 met T-houder

Apparaattype	Vermogen	Montage aan de wand Montage aan het plafond
		horizontaal verticaal horizontaal schuin
IR 05001 1400 W		√	√
IR 05002 2000 W		√	√

Alleen voor montage aan de wand toegelaten!

Stap 1: T-houder monteren:

- T-houder (1) met ondergelegde siliconen plaat (2) met ieder 2 schroeven conform de volgende afbeelding monteren op het bevestigingsvlak.

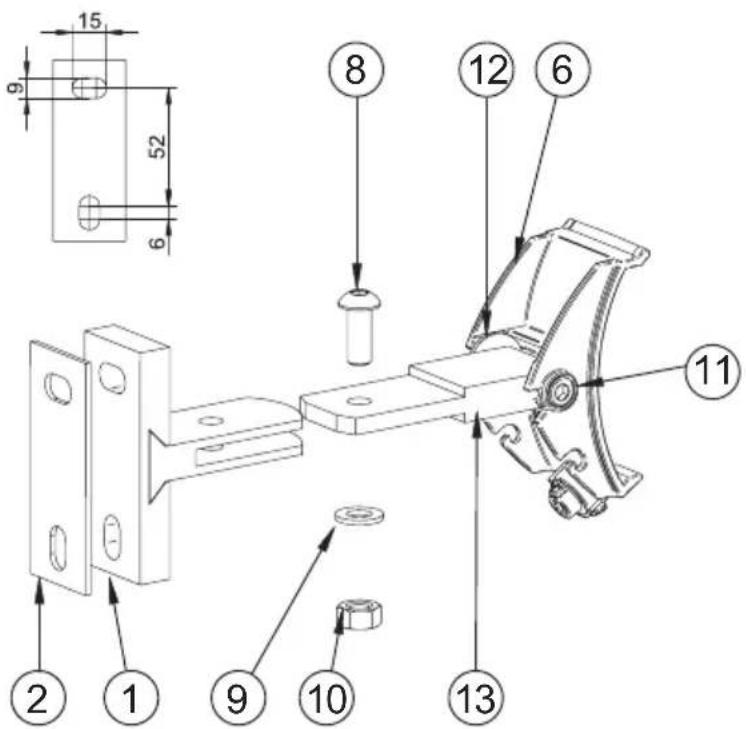

Stap 2: Adapterklauwen aan de T-houder monteren

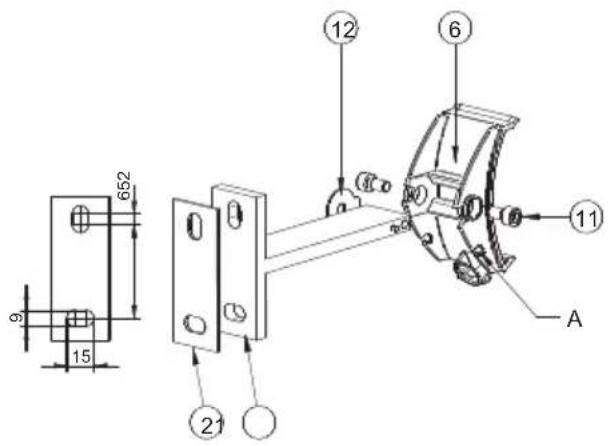

• Adapterklauw (6) in het op het bevestigingsvlak gemonteerde T-stuk (1) schuiven. Schroef M8x20/SW5 (8) in de boring steken. Ring (9) eronder leggen en moer M8/SW13 (10) vastdraaien.
• Als de adapterklauw (6) niet naar beneden kan worden uitgelijnd, moeten de schroeven (8) tot (10) worden losgedraaid en de klauw uit de houder worden getrokken. Demonteer vervolgens de schroeven (11) en monteer het middenstuk (13) met de tandveerring (12) 180° gedraaid op de adapterklauw (6). Afsluitend apparaat weer aan de wandhouder monteren.

Stap 3: Straler op de wandhouder monteren

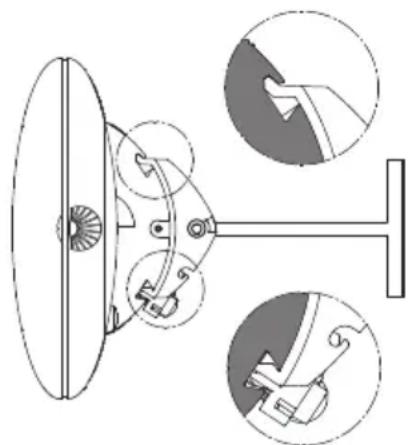

• Bevestigingslippen (3) met ring (4) van links in de zwaluwstaart ca. 220 mm ver inschuiven.
  • Schroef 3,5x6,5 (5) vastdraaien.
• De excenterspanner (7) van de adapterklauw (6) uit in verticale richting (C), zie afbeelding onder.
• De straler (B) boven in de groefzijde op de adapterklauw (6) inhangen en onder op de excenterspannerzijde (7) inzwenken.

Let op: De adapterklauw moet nu over beide apparaatgroeven grijpen (visuele controle)

- De excenterspanner (7) met bijgevoegde inbussleutel SW5 rechtsom stevig aantrekken (ca. 80° draaihoek). De warmtestraler moet zonder speling en stevig met de adapterklauw verbonden zijn.

Let op: geen rotatiestop; geen 180° draaiing – excenterspanner niet te ver draaien!

• De borgring (4) in de uitsparing (A) van de adapterklauw (6) inhangen.
• Voor het instellen resp. afstellen van de straalrichting de schroeven (11) met behulp van inbussleutel SW5 losdraaien, de straler in de gewenste straalrichting brengen en de schroeven (11) vastdraaien

2b. Montage warmtestraler S3 en D3 met T-houders

Apparaattype	Vermogen	Montage aan de wand Montage aan het plafond
		horizontaal	verticaal horizontaal	schuin
IR 05008 2500 W		√		√
DS 05002 2000 W		√		√
DS 05006 2000 W		√		√

Aanwijzing:

De warmtestraler heeft een eenzijdig zwenkbereik in de richting van de langwerpige gatzijde, afhankelijk van de montagerichting van de T-beugel. Bij montage aan een muur moet de T-beugel worden gemonteerd met de langwerpige gatzijde naar beneden (afbeelding hieronder), bij montage aan het plafond met de langwerpige gatzijde naar voren.

Stap 1: T-houder monteren:

• De S3 of D3 warmtestraler moet worden geïnstalleerd met 2 T-houders op een afstand van 400 mm met inachtneming van de veiligheidsafstanden en veiligheidsinstructies (zie bijlage 2).
• Om de montage te vergemakkelijken, verwijdert u de adapterklauw (6) van de T-beugel (1) door de schroeven (11) los te draaien (onderstaande afbeelding).
• Monteer de T-beugel (1) met de siliconen plaat (2) eronder met elk 2 schroeven op het montageoppervlak zoals weergegeven in de volgende afbeelding.

Stap 2: Adapterklauwen aan de T-houder monteren

- Adapterklauwen (6) aan de beide op het bevestigingsvlak gemonteerde T-houders monteren, borgring (12) tussen T-houder en adapterklauw aanbrengen en van buitenaf cilinderschroeven (11) in T-houder schroeven (Afbeelding hierboven). Bij plafondmontage moet de adapterklauw in tegenstelling tot de afbeelding 180 ° gedraaid op de houder worden geschroefd.

Stap 3: Straler op T-houder monteren

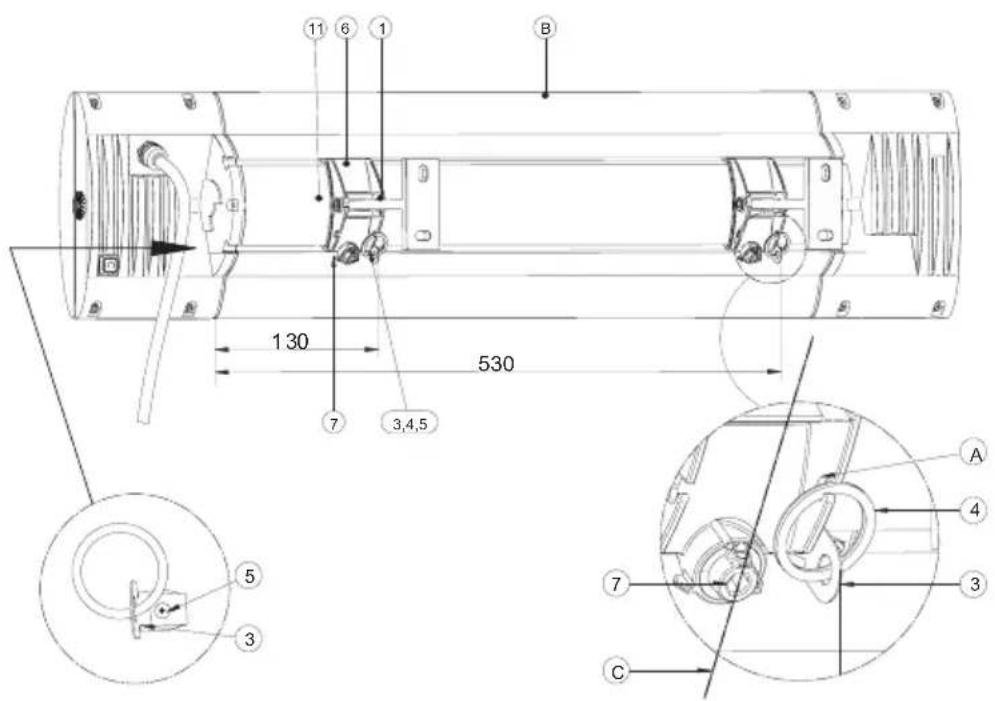

• Bevestigingslippen (3) met ring (4) van leidingszijde in de zwaluwstaartgroef ca. 530 mm en 130 mm ver inschuiven
  • Schroeven 3,5x6,5 (5) vastdraaien.
• De excenterspanner (7) van de adapterklauw (6) uit in verticale richting (C), zie afbeelding onder.
• De straler (B) boven in de groefzijde op de adapterklauwen (6) inhangen en onder op de excenterspannerzijde (7) inzwenken.

Let op: De adapterklauw moet nu over beide apparaatgroeven grijpen (visuele controle)

De veiligheidslippen (3) moeten zich nu onmiddellijk naast de adapterklauwen (6) bevinden.

- De excenterspanner (7) met bijgevoegde inbussleutel SW5 rechtsom stevig aandraaien (ca. 80° draaihoek). De warmtestraler moet zonder speling en stevig met de adapterklauwen verbonden zijn.

Let op: geen rotatiestop; geen 180° draaiing – excenterspanner niet te ver draaien!

• Steeds de borgring (4) in de uitsparing (A) van de adapterklauw (6) inhangen.
• Om de straalrichting in te stellen, draai de schroef (11; linkerzijde van de adapterklauw zoals hieronder afgebeeld) los met een inbussleutel SW5, beweeg de radiator in de gewenste straalrichting en draai de schroef (11) aan.

3. Montage warmtestraler met plafondinbouwframe (apparaattype IR05026, IR05027, IR05028, DS05028)

Algemene aanwijzingen

• Het plafondinbouwframe is voor montage in plafondplaten met min. 10 mm en max. 30 mm (buitenkader-versie max. 25 mm) materiaaldikte geschikt.
• Bij apparaten met lichte oppervlaktelagen (bijvoorbeeld bij de kleur wit) kunnen bij continu gebruik kleurveranderingen van het oppervlak optreden.
• De montage mag de bestaande statica van het plafond niet wijzigen of aantasten.
• De minimumafstanden overeenkomstig aanhangsel 2 moeten in acht worden genomen.
• De installatieruimte van het plafond moet voldoen aan de volgende minimumafmetingen voor de noodzakelijke luchtcirculatie:

Apparaattype Breedte in mm	Lengte in mm
IR05026IR05027	min. 500 min. 900
IR05028DS05028	min. 600 min. 1200

De open ruimten mogen niet worden vernauwd of bedekt met isolerend materiaal of anderszins.

• Voor de montage zijn twee personen nodig.
• De elektrische aansluiting moet buiten het inbouwframe worden aangebracht (toegang voor revisie).

3a. Variant directe montage:

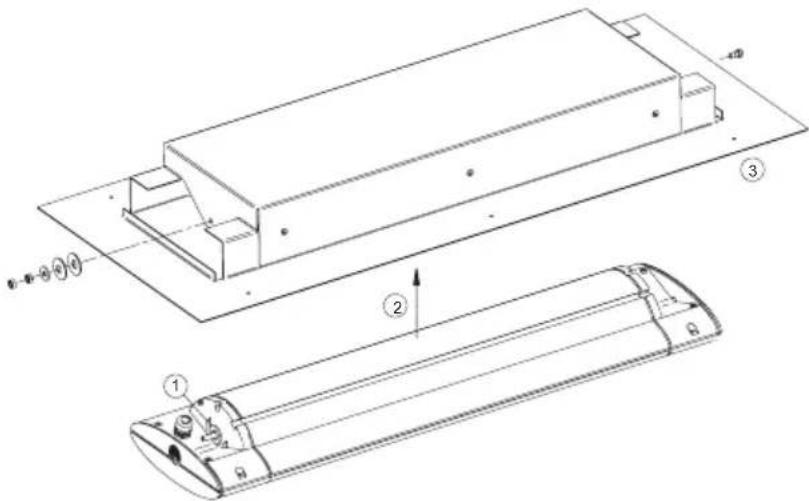

Stap 1: Apparaat met kap vastschroeven

• ① De grote onderlegring op de bout aan de warmtestraler schuiven.
• ② Verwarmingstoestel schuin in de kap plaatsen, tot de bout door het boorgat van de kap gaat.
• ③ Apparaat compleet in de kap draaien en draadschroef tot aanslag met gereedschap 0,5 nm aantrekken.
• ④ Twee schotelveren aanbrengen, de eerste met de welving naar de kap, de tweede met de welving naar buiten. Kleine onderlegring op tapeind schuiven, zeskantmoer opschroeven en met tweede zeskantmoer borgen. Het apparaat moet zich in de kap met geringe wrijving laten draaien/kantelen.

Stap 2: Inbouwruimte voorbereiden

- Uitsparing in het plafond maken met de afmetingen (x) mm en (y) mm:

Apparaattype	Plafonduitsparing in mm		Afstand tussen bevestiging gaten in mm
	Breedte (x)	Lengte (y) a b c
IR05026 IR05027	280 625	495 247,5 310
IR05028 DS05028	280 850	720 360 310

- Bevestigingsboringen a en b in de plafondplaat aanbrengen.

Stap 3: Apparaat in inbouwruimte monteren

• Apparaat elektrisch aansluiten, maar niet inschakelen.
• Apparaat in de plafonduitsparing positioneren.

Let op:

De aansluitkabel moet vanaf het apparaat direct weggeleid worden. Hij moet in de inbouwruimte buiten de uitsparing worden gelegd.

- Inbouwframe aan de buitenkant met zes schroeven met nominale diameter 4 mm aan de plafondplaat vastschroeven.

Let op:

Op vaste, duurzaam veilig schroefverbinding letten.

Gebruik indien nodig extra bevestigingsframes (accessoires)!

3b. Variant buitenkader:

Stap 1: Inbouwruimte voorbereiden

- Uitsparing in het plafond maken met de afmetingen (x) mm en (y) mm:

Apparaattype	Plafonduitsparing in mm
	Breedte (x) Lengte (y)
IR 05026; IR 05027 300 625
IR 05028; DS 05028 300 850

• Plaats het montagekader achter het plafond zodat de binnenste plaatjes in de plafonduitsnede verdwijnen.
• Centreer het montagekader ten opzichte van de uitsnede en schroef het aan de kopzijde met de binnenste plaatjes vast op de plafondplaat.
• Centreer het montageframe in de uitsparing en schroef het op het voorpaneel met de plafondplaat. Voor dunne plafondpanelen (< 15 mm), buig of verwijder de montagelipjes indien nodig. (Detail A)

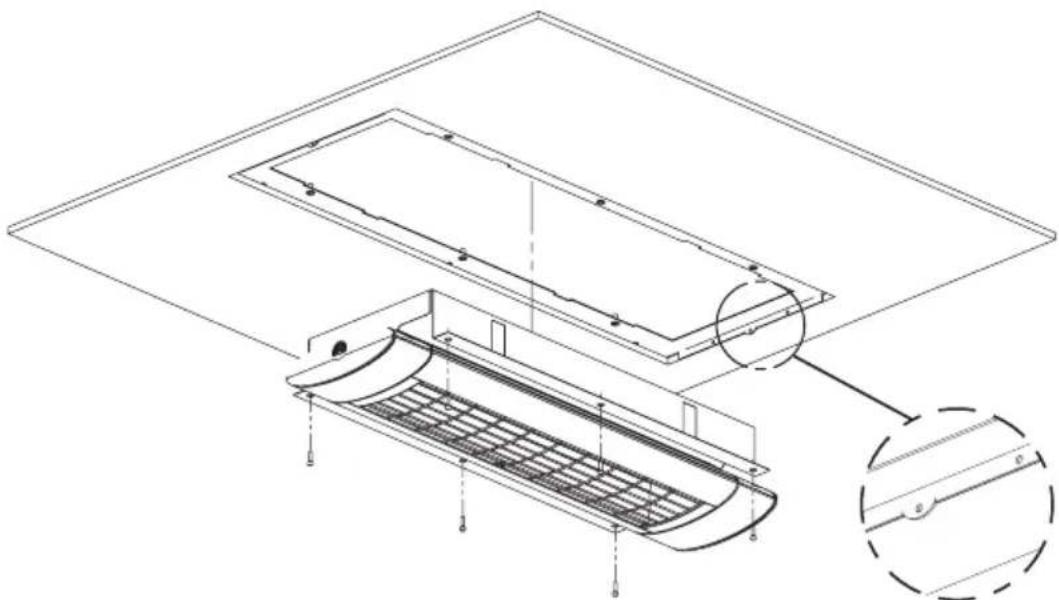

Stap 2: Apparaat in de inbouwruimte monteren

• Sluit het apparaat elektrisch aan, maar schakel het niet in.
• Apparaat met het montageframe met 6 schroeven M 4 x 18 en ringen verschroeven
  • Schroeven stevig aantrekken

Let op: Er bestaat verwondingsgevaar! Absoluut werkhandschoenen dragen!

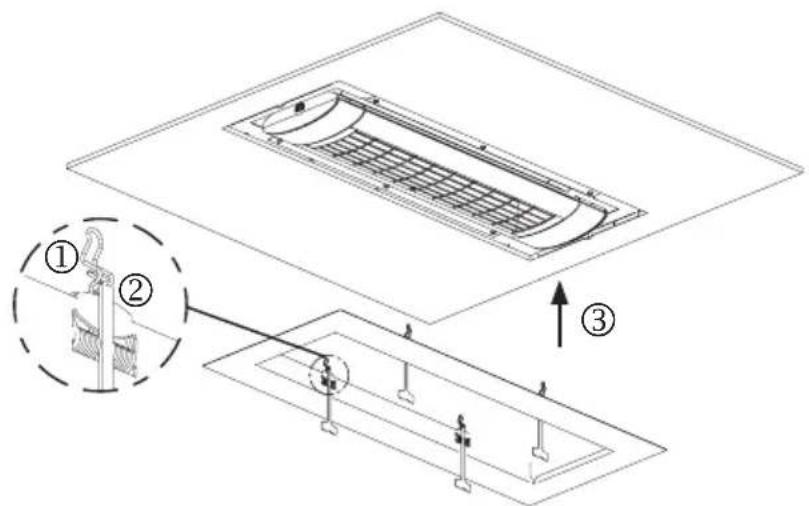

- ① De veren voorspannen, tot ze in de vergrendeling vastklikken.

Let op: Beknellingsgevaar door terugspringende veer. Niet in het klembereik van de veer grijpen!

- ② Ontgrendelaar op het knikpunt in elke veer hangen en uit de frame-uitsparing laten hangen.

• ③ Frame positioneren: De voorgespannen veertips in de tussenruimte van de stralerkap zetten.
  • ④ Voorzetframe tegen de plafonduitsparing drukken.
• ⑤ Ontgrendelingselementen naar beneden trekken en de veren tegen het montageframe laten klikken.

Aanwijzing: Ontgrendeling zorgvuldig bewaren voor latere demontage en aansluitende montage

Demontage:

- Voorzetframe op buitenrand van voor van de plafond aftrekken tot de Klemmfedern in de Zwischenspalt bereikbaar zijn.

Let op: Er bestaat verwondingsgevaar! Absoluut werkhandschoenen dragen!

- Veer terugdrukken en frame van de inbouwruimte eruit draaien. Veren langzaam ontlasten.

OPTIE

4. Voor uitbreidingscomponenten bij de warmtestraler

• Uitbreidingscomponenten mogen alleen voor hiervoor goedgekeurde apparaattypes worden gebruikt.
• Bij het gebruik van uitbreidingscomponenten moet de desbetreffende montage- en gebruikshandleiding beslist in acht worden genomen.
• Met het gebruik van uitbreidingscomponenten (bijv. zendmodule) veranderen de technische gegevens in bijlage 1.

1. Transportbeveiliging in de reflector volledig verwijderen, indien aanwezig.
2. Meegeleverde voedingskabel (A) aan apparaat (B) aansluiten en met borgbeugel (C) vastzetten.
3. Aansluiting op het voedingsnet maken (stekker met randaarde)

Bij modellen zonder schakelaar geschiedt het verwarmen onmiddellijk bij het insteken van de stekker in het stopcontact. Bij de modellen met schakelaar of draadloze ontvanger wordt het verwarmen door bediening van de schakelaar of de afstandsbediening geactiveerd.

Reinigingsaanwijzingen

• Apparaat loskoppelen van het voedingsnet.
  • Behuizing af laten koelen.
• Behuizing met een vochtige, zachte doek afvegen, daarbij geen reinigingsmiddelen gebruiken.

Het apparaat nooit in vloeistoffen onderdompelen of afspuiten.

Een eventuele verkleuring van het beschermrooster door de warmte is het gevolg van normale fysische processen en is geen defect.

Garantievoorwaarden S1, S3 en D3 apparaten

Voor dit apparaat geven wij garantie volgens onderstaande voorwaarden:

1. Wij verhelpen gratis overeenkomstig de volgende bepalingen schade of gebreken, die aantoonbaar berusten op fabricagefouten, wanneer deze onmiddellijk na vaststelling aan het apparaat en binnen 5 jaar na levering aan de eindgebruiker worden gemeld. De garantieperiode voor de verwarmingsbuizen bedraagt 12 maanden met max. 5000 bedrijfsuren binnen deze periode. Er geldt geen garantieplicht voor geringe afwijkingen van de gewenste kwaliteit, die voor de waarde en bruikbaarheid van het apparaat niet relevant zijn, of voor schade door abnormale omgevingsomstandigheden of ongeschikte gebruiksomstandigheden. Ook is er geen garantieverplichting in geval van schade als gevolg van bijzondere klimatologische omstandigheden, abnormale omgevingscondities of bedrijfsomstandigheden die geen verband houden met het onderwerp. Uw vakhandelaar adviseert u graag over de apparaatuitvoeringen voor dergelijke toepassingen.

Er kan geen garantie worden overgenomen, wanneer de schade of gebreken aan het apparaat zijn terug te voeren op verkeerde inbouw of niet opvolgen van de bedieningsinstructies.

1. De garantie zal op zodanige wijze worden uitgevoerd, dat defecte apparaten naar onze keuze gratis worden gerepareerd of door foutloze apparaten worden vervangen. Apparaten, waarvoor onder verwijzing naar deze garantie aanspraak wordt gemaakt op de garantieservice, moeten aan de fabrikant of een geautoriseerd servicecenter worden overhandigd of verzonden. Bij verzending is het transportrisico voor de verzender. Verzend-, transport-, reis- en arbeidskosten van de eindgebruiker worden niet vergoed. Er moet altijd een aankoopbewijs met aankoop- en/of leveringsdatum en een gedetailleerde beschrijving van de fout worden overlegd. Vervangen apparaten worden ons eigendom.

2. De aanspraak op garantie vervalt, wanneer reparaties of aanpassingen door personen worden uitgevoerd, die hiertoe door ons niet gemachtigd zijn of wanneer in onze apparaten vervangingsonderdelen, aanvullende onderdelen of toebehoren zijn aangebracht, die geen originele onderdelen zijn en een defect hebben veroorzaakt. Hetzelfde geldt, wanneer het typeplaatje of het apparaatnummer verwijderd of onleesbaar gemaakt is.

3. Schade en gebreken uit niet aansluiten conform de voorschriften, ondeskundige handhaving, mechanische beschadigingen in het bijzonder aan de verwarmingsbuis alsmede het niet naleven van de inbouwvoorschriften en bedieningsinstructies zijn uitgesloten van deze garantie. Voor gevolgschade aanvaarden wij geen aansprakelijkheid.

4. Verleende garantiediensten verlengen de garantieperiode niet en doen evenmin een nieuwe garantietermijn ingaan. De garantieperiode voor ingebouwd vervan gingsonderdelen eindigt met de garantieperiode voor het gehele apparaat. Voor zover een beschadiging of defect niet verholpen kan worden of het herstel door ons wordt afgewezen of onredelijk lang duurt, wordt op verzoek van de eindgebruiker kosteloos een gelijkwaardige vervanging geleverd. In geval van een vervangende levering behouden wij ons het recht voor een passend gebruik in rekening te brengen voor de gebruikstijd tot dan toe.

Deze garantievoorwaarden gelden vanaf 1-1-2021 voor apparaten die gekocht zijn in een land van de Europese Unie, zelfs wanneer u deze in het buitenland gebruikt. De garantievoorwaarden hebben geen invloed op de wettelijke garantieaanspraken.

Aanvullende aanwijzingen

Technische wijzigingen voorbehouden.

Dit product is „Made in Germany“.

Meer producten van SOLAMAGIC® en toebehoren vindt u onder:

www.SOLAMAGIC.com

Neem de volgende terminologie in de bijlage in acht:

Bijlage 1: Technische gegevens

0	Apparaattype	6	Afmetingen lengte x breedte x hoogte (mm)
1	Apparaatvermogen (W)	7	Gewicht (kg)
2	Stroomaansluiting	7a	Extra gewicht voor de versie met frame (kg)
3	Beschermingssoort	8	Gemiddelde levensduur (h)
4	Beschermingsklasse	9	Afstand (mm)
5	Keurmerk

Bijlage 2: Veiligheidsafstanden

0	Apparaattype	6	Vooraanzicht
1	Montage aan de wand, horizontaal (niet geschikt voor apparaattype IR 05026, IR 05027, IR 05028, DS 05028)	7	Bovenaanzicht
2	Mindestabstände in mm	8	Montage aan het plafond
3	Apparaatvermogen (W)	9	(voor apparaattype IR 05001 en IR 05002 behalve met U-beugel)
4	Montage aan de wand, verticaal (alleen voor apparaattype IR 05001 en IR 05002)	10	Bij schuine montage alleen voor de apparaten IR 05001 (1400 W) en IR 05002 (2000 W)
5	Bij verticale montage aansluitkabel altijd onder!	11	Plafondmontage alleen voor apparaattype IR 05026, IR 05027, IR 05028 en DS 05028
A1	Afstand bestraald oppervlak A5 Afstand ac	nterliggende wand
A2	Afstand stopcontact A6 Afstand bestraalde	wand
A3	Afstand zijwand A7		Plafondinbouwdiepte / afstand van het verlaagd plafond
A4	Afstand bovenliggend plafond ø Verstellingsbereik
D	Afstand vloer / apparaat

Bijlage 3: Stralingsdiagram

1

Maximale warmtedichtheid

2

Warmteoppervlakken
