Solamagic SMS1PLUS1400SW - Riscaldamento Etherma - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Riscaldamento a infrarossi per esterni
Modello	Solamagic SMS1PLUS1400SW
Marca	Etherma
Potenza	1400 W
Tipo di protezione	IP44 (minimo IP24 con connettori)
Classe di protezione	I (messa a terra)
Collegamento elettrico	230 V, 50/60 Hz
Dimensioni (circa)	Lunghezza: 625 mm, larghezza: 280 mm
Peso	Circa 3-4 kg a seconda del montaggio
Durata media	5000 ore (tubo riscaldante)
Tipo di montaggio	A parete orizzontale o verticale, soffitto orizzontale o inclinato
Altezza di montaggio minima	1,80 m sopra il suolo
Funzioni principali	Riscaldamento a infrarossi, orientamento regolabile, interruttore integrato (a seconda della versione)
Materiale	Scocca metallica, riflettore in alluminio
Sorgente luminosa	Lampada alogena a infrarossi
Manutenzione e pulizia	Asciugare con un panno morbido umido, non utilizzare prodotti chimici
Sicurezza	Non coprire, rispettare le distanze di sicurezza, utilizzare un fusibile 16A tipo C
Ricambi	Tubo alogeno, cavo di alimentazione, interruttore, kit di montaggio
Garanzia	5 anni (apparecchio), 12 mesi/5000 ore (tubo riscaldante)
Informazioni generali	Prodotto in Germania, uso esterno

Domande frequenti - Solamagic SMS1PLUS1400SW Etherma

Qual è l'altezza di montaggio minima del radiatore?

L'altezza di montaggio minima è di 1,80 m sopra il suolo.

Posso usare questo radiatore all'interno?

No, questo radiatore è progettato per il montaggio all'esterno, su pareti di edifici o altre strutture fisse. Non è destinato a creare un livello di temperatura confortevole all'interno di una stanza.

Come pulire l'apparecchio?

Scollegare l'apparecchio e lasciarlo raffreddare. Pulire la scocca con un panno morbido e umido senza utilizzare detergenti. Non immergere mai l'apparecchio in liquidi né spruzzarlo.

Cosa fare se il tubo riscaldante è danneggiato?

Se sul tubo compaiono alterazioni (zone scure, deformazioni) o se la durata nominale (5000 ore) è stata raggiunta, sostituirlo immediatamente. Le riparazioni devono essere eseguite dal servizio post-vendita del produttore o da un rivenditore autorizzato.

Qual è la potenza dell'apparecchio?

La potenza del modello SMS1PLUS1400SW è di 1400 W.

È impermeabile?

L'apparecchio soddisfa almeno la classe di protezione IP24 quando tutti i connettori sono collegati. Per il modello standard, è IP44.

Come orientare il fascio di calore?

Per modificare l'orientamento, spegnere l'apparecchio e lasciarlo raffreddare. Allentare le viti del supporto adattatore con una chiave a brugola SW5, orientare il radiatore nella direzione desiderata, quindi serrare le viti.

Posso montare questo radiatore al soffitto?

Sì, il montaggio a soffitto è possibile per i modelli S1 (1400 W e 2000 W) con staffa a U. Per i modelli S3 e D3, anche il montaggio a soffitto è consentito con staffe a T. Rispettare le distanze di sicurezza.

Quali sono le distanze di sicurezza da rispettare?

Le distanze minime sono indicate nell'allegato 2 del manuale. Ad esempio, una distanza di almeno 500 mm dalle pareti laterali e dal soffitto, e una distanza dal suolo di almeno 1,80 m. La presa non deve superare i 70 °C.

Cosa fare in caso di malfunzionamento?

Controllare prima l'alimentazione elettrica e i fusibili. Se il problema persiste, contattare il servizio post-vendita Etherma o un rivenditore autorizzato. Non tentare di riparare da soli l'apparecchio.

MANUALE UTENTE Solamagic SMS1PLUS1400SW Etherma

Istruzioni per l'uso e il montaggio

S1 Stufetta a infrarossi 1400 W, IP44 (IR 05001; IR 05026)
S1 Stufetta a infrarossi 2000 W, IP44 (IR 05002; IR 05027)
S3 Stufetta a infrarossi 2500 W, IP44 (IR 05008; IR 05028)
D3 Stufetta a infrarossi 2000 W, IP44 (DS 05002; DS 05028)
D3 Stufetta a infrarossi 2000 W, IP45 (DS 05006)

Indice

Istruzioni per la sicurezza e l'utilizzo....163

Dotazione di fornitura 164

Indicazioni di montaggio 165

Messa in servizio....177

Indicazioni per la pulizia....177

Condizioni di garanzia....178

Indicazioni supplementari ....179

Allegati

- Allegato 1:

AX

Datitecnici

- Allegato 2:

AX

Distanze di sicurezza

- Allegato 3:

AX

Diagrammi di irraggiamento

Istruzioni per la sicurezza e l'utilizzo

Si prega di attenersi alle seguenti indicazioni:

• Leggere accuratamente le istruzioni per l'uso prima del montaggio e conservarle.
• Questo apparecchio per il riscaldamento è destinato al montaggio in ambienti esterni, alle pareti degli edifici o in altre costruzioni stabili. Non è previsto per il raggiungimento di livelli di temperatura adeguati in ambienti interni.
• Il dispositivo è previsto per l'utilizzo da parte di adulti. I bambini non devono giocare con l'apparecchio. L'apparecchio deve essere tenuto fuori della portata dei bambini con meno di 3 anni, a meno che non siano costantemente controllati. I bambini di età inferiore agli 8 anni non devono accendere e spegnere l'apparecchio, inserire la spina nella presa, pulire il dispositivo né eseguire interventi di manutenzione.

Attenzione - Alcune parti del prodotto possono diventare estremamente calde e causare ustioni. È richiesta particolare attenzione in presenza di bambini e persone che necessitano di protezione.

• Il montaggio deve essere eseguito da un esperto in modo appropriato, conforme a VDE 0100 (eventualmente considerare anche la parte 559 e 701).
• Quando ci si appresta a effettuare degli interventi è assolutamente necessario togliere tensione all'impianto (ESTARRE LA SPINA DI RETE, DISCONNETTERE LA PROTEZIONE). Collegare il riscaldamento soltanto se tutte le linee sono state collegate completamente.
• L'installazione nelle case per l'approvvigionamento energetico dell'apparecchio per il riscaldamento deve essere eseguita tramite un interruttore e un fusibile di minimo 16 A (tipo C16A).
• Non montare l'apparecchio direttamente al di sotto di prese di corrente, prese multiple, interruttori o linee elettriche.
• Le prese di corrente devono trovarsi esclusivamente nelle posizioni indicate nell'allegato 2.
• Non posizionare la stufetta nelle vicinanze di tende o materiali infiammabili, conformemente a VDE 0100 parte 559.
• L'apparecchio è conforme al grado di protezione IP24 se tutte le connessioni (spina dell'apparecchio, spina dei componenti aggiuntivi) sono inserite ed è omologato per l'utilizzo in ambienti esterni.
• Mai lasciare l'apparecchio acceso se non è presente una persona.

• Mai coprire l'apparecchio quando è in funzione o ancora caldo - pericolo di incendio.

• Per regolare la direzione di irraggiamento è necessario spegnere l'apparecchio e lasciarlo raffreddare.

• Non guardare la lampada alogena a IR direttamente, a lungo e da distanza ravvicinata.
• Le lampade alogene a IR sono sensibili al contatto diretto con la pelle (non toccarle con le dita). È possibile rimuovere le tracce di grasso o di sporco con un panno intriso di alcol.
• Per garantire la durata di vita della lampada alogena a IR queste deve essere protetta da vibrazioni, urti e da sostanze dannose come ad es. acidi, ammoniaca, polvere di cemento ecc.
• La lampada alogena a IR deve essere protetta dalle sollecitazioni meccaniche e deve essere sostituita quando risultano visibili delle colorazioni anomale (punti scuri, deformazioni) o si ottiene la durata nominale.
• I componenti danneggiati degli apparecchi, come ad es. il cavo di alimentazione, l'interruttore, la guarnizione o la lampada a IR devono essere assolutamente sostituiti. L'apparecchio deve essere immediatamente smontato e conservato all'asciutto.
• I lavori di riparazione (sostituzione di un cavo di alimentazione difettoso, di una lampada alogena difettosa o simili) devono essere eseguiti soltanto dal servizio clienti della ditta produttrice o da un rivenditore autorizzato.
• Gli interventi di pulizia e di manutenzione devono essere effettuati esclusivamente da persone adulte con sufficienti conoscenze tecniche.

Dotazione di fornitura

Stufetta a IR

Cavo di connessione (per dispositivi senza cablaggio fisso)

e supporto, incluso materiale di fissaggio (accluso)

Istruzioni per l'uso e il montaggio

Indicazioni di montaggio

• Il montaggio della stufetta deve essere effettuato con del materiale adeguato (esempio: viti M6x60 e tasselli metallici in caso di fondo in pietra o cemento), su un fondo solido, con portata sufficiente, di infiammabilità normale, difficilmente infiammabile o ininfiammabile.
• Qualora la stufetta e la presa di corrente non siano montati sullo stesso piano, verificare che il campo di irraggiamento non sia diretto verso la presa. In caso contrario si dovrà assolutamente provvedere a evitare che durante il funzionamento della stufetta la presa si riscaldi sopra i 70°C.
• Attenersi alle distanze di sicurezza come riportato negli allegati 2.n.
• L'area sulla quale si esercita l'effetto termico può essere stimata mediante il diagramma di irraggiamento (allegato 3). Al suo interno sono riportate a diverse distanze dalla sorgente di calore le dimensioni delle superfici di irraggiamento e la rispettiva massima intensità.
• Altezza di montaggio: ad almeno 1,80 m da terra.
• La stufetta deve essere montata con la scanalatura sagomata a martello rivolta verso l'alto. Questa scanalatura si riconosce guardando il lato dell'involucro opposto al cavo di alimentazione (vedi immagine sotto).

Rivolto sempre verso l'alto durante il montaggio

Rivolto sempre verso il basso durante il montaggio

• Il stufetta S3 e D3 (IR 05008, IR 05028, DS 05002, DS 05006, DS 05028) deve essere montato e utilizzato solo in posizione orizzontale.
• Solo per i modelli IR 05001 e IR 05002: In caso di montaggio inclinato a soffitto o verticale a parete, l'apparecchio va applicato con il cavo di alimentazione che guarda „verso il basso“.

1. Montaggio stufetta con staffa

Modello Potenza	Montaggio a parete Montaggio a soffitto
	orizzontale verticale orizzontale verticale
IR05001 1400 W	√	√	√
IR05002 2000 W	√	√	√

• Fissare le staffe in base alle distanze di sicurezza e alle istruzioni di sicurezza e di funzionamento (vedere allegato 2)
• Applicare la staffa alla superficie di montaggio utilizzando 2 viti distanti 200 mm l'una dall'altra.
• Qualora si impieghino componenti aggiuntivi, all'atto del montaggio a parete è necessario utilizzare i punti di fissaggio più esterni della staffa (interasse 350 mm)

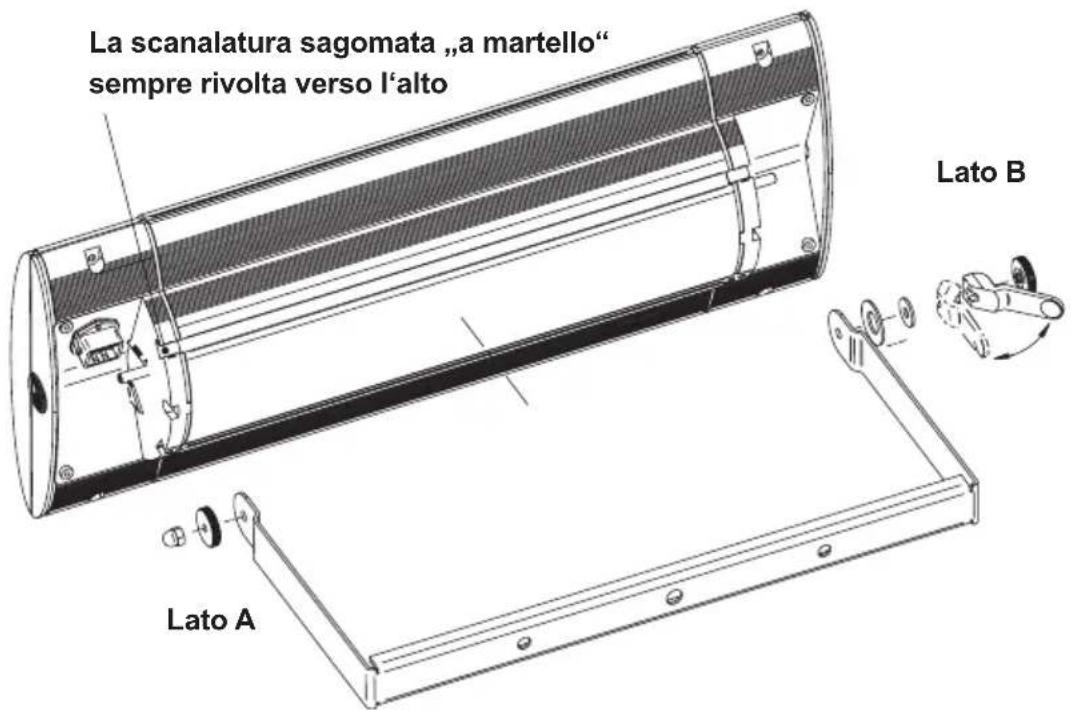

• Cominciando dal lato B, innestare l'apparecchio sulla staffa piegandola leggermente (nota: la scanalatura sagomata „a martello“ deve essere rivolta verso l'alto)
• Lato A: montare il dado zigrinato M6 e il dado cieco M6/apertura 10.
• Stringere il dado zigrinato a mano e serrare il dado cieco con una chiave di apertura 10.
• Lato B: montare la molla a tazza, la rondella, la leva eccentrica e il dado zigrinato M6.

Serrare a mano il dado zigrinato M6 fino al punto di pressione sulla leva eccentrica. Bloccare la leva eccentrica spingendola verso la staffa.

2a. Montaggio della stufetta S1 con supporto a T

Modello Potenza	Montaggio a parete Montaggio a soffitto
	orizzontale verticale orizzontale inclinato
IR05001 1400 W	√	√
IR05002 2000 W	√	√

Omologati esclusivamente per il montaggio a parete!

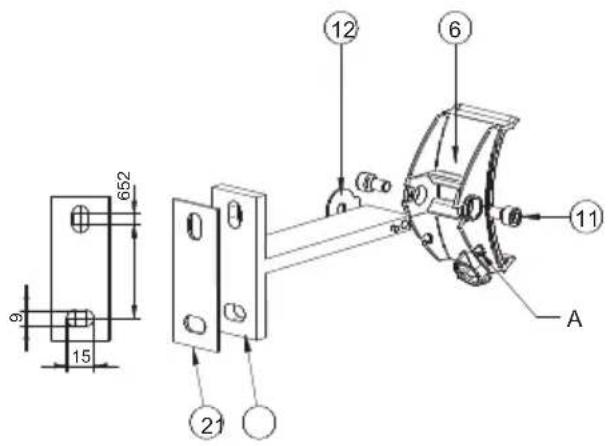

Fase 1: Montaggio del supporto a T

- T-supporto (1) sotto piastra di silicio specificato (2) montato con 2 vite secondo la seguente figura alla superficie di montaggio.

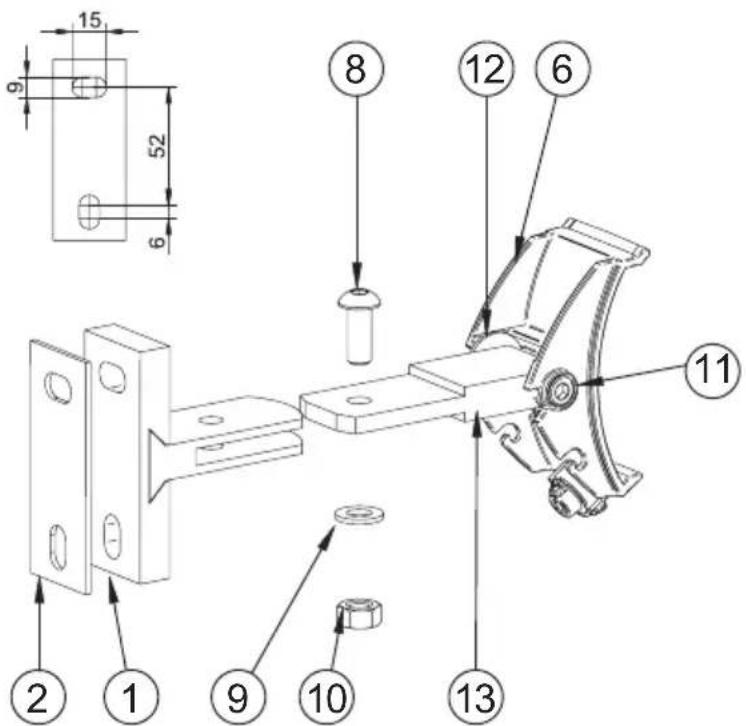

Fase 2: Montaggio dell'adattatore sul supporto a T

• Montare l'adattatore (6) sul supporto a T (1) applicato alla superficie di fissaggio. Inserire la vite M8x20/mis. 5 (8) nel foro. Applicare la rondella (9) e serrare il dado M8/mis. 13 (10).
• Qualora l'adattatore (6) non possa essere orientato verso il basso, allentare le viti da (8) a (10) ed estrarre l'adattatore dal supporto. Successivamente togliere le viti (11) e montare di nuovo sull'adattatore il pezzo centrale (13) con la rondella in feltro (12) ruotato di 180° (6). Infine provvedere a rimontare l'apparecchio sul supporto a parete.

Fase 3: Montaggio della stufetta sul supporto a T

• Inserire la linguetta di sicurezza (3) con l'annesso anello (4) da sinistra nella scanalatura a coda di rondine per circa 220 mm.
  • Serrare la vite 3,5x6,5 (5).
• Allineare il dispositivo di serraggio eccentrico (7) dell'adattatore (6) in direzione verticale (C), vedere la figura seguente.
• Applicare la stufetta (B) in alto, dal lato della scanalatura, all'adattatore (6), inserendola poi in basso, dal lato del dispositivo di serraggio eccentrico (7).

Attenzione: l'adattatore deve innestarsi in entrambe le scanalature dell'apparecchio (controllare visivamente)

- Serrare l'adattatore (7) con la chiave a brugola misura 5 a corredo in senso orario (angolo di circa 80°). La stufetta deve essere collegata saldamente all'adattatore senza alcun gioco.

Attenzione: non essendo presente alcuna battuta di rotazione, non girare di 180°, non ruotare eccessivamente il dispositivo di serraggio!

• Applicare l'anello di sicurezza (4) nell'apposita fresatura (A) dell'adattatore (6).
• Per impostare o modificare la direzione di irraggiamento, allentare con la chiave a brugola misura 5 le viti (11), regolare la stufetta nella posizione desiderata, quindi serrare le viti (11).

2b. Montaggio della stufetta S3 e D3 con supporti a T

Modello Potenza	Montaggio a parete Montaggio a soffitto
	orizzontale verticale orizzontale inclinato
IR 05008 2500 W	√		√
DS 05002 2000 W	√		√
DS 05006 2000 W	√		√

Nota:

Il riscaldatore radiante ha un campo di rotazione unilaterale nella direzione del lato del foro oblungo, a seconda dell'orientamento di montaggio della staffa a T.

Quando si monta a parete, la staffa a T deve essere montata con il lato del foro oblungo in basso (immagine sotto), quando si monta a soffitto con il lato del foro oblungo nella parte anteriore.

Fase 1: Montaggio del supporto a T

• La stufetta S3 o D3 deve essere installata utilizzando 2 supporti a T a distanza di 400 mm, rispettando le distanze e le indicazioni di sicurezza (vedi allegato 2)
• Per facilitare il montaggio, rimuovere il dente adattatore (6) dalla staffa a T (1) allentando le viti (11) (illustrazione sotto).
• Montare la staffa a T (1) con la piastra in silicone (2) sotto con 2 viti ciascuna sulla superficie di montaggio come mostrato nella figura seguente.

Fase 2: Montaggio dell'adattatore sul supporto a T

- Montare l'adattatore (6) su ciascun supporto a T applicato alla superficie di fissaggio, inserire la rondella di sicurezza (12) tra supporto a T e adattatore, quindi inserire dall'esterno le viti a testa cilindrica (11) nei supporti a T (Illustrazione sopra). In caso di montaggio a soffitto, il gancio adattatore deve essere ruotato di 180° e avvitato sul supporto, in contrasto con l'illustrazione.

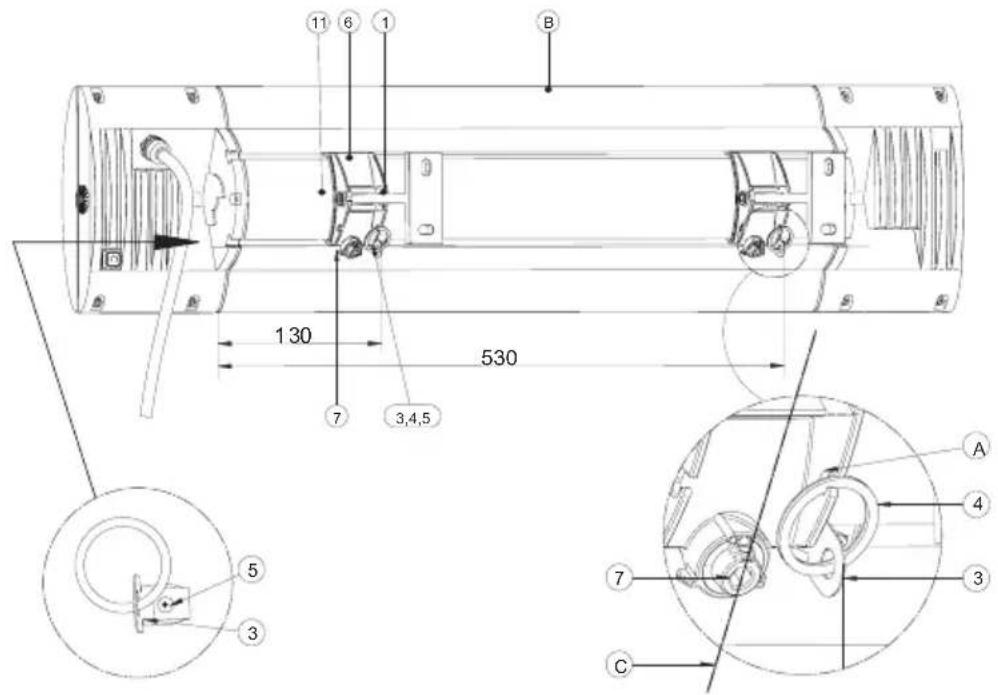

Fase 3: Montaggio della stufetta sul supporto a T

• Inserire le linguette di sicurezza (3) con anello (4) dal lato del cavo di alimentazione nella scanalatura a coda di rondine per circa 530 mm e 130 mm.
• Serrare le viti 3,5x6,5 (5).
• Allineare il dispositivo di serraggio eccentrico (7) dell'adattatore (6) in direzione verticale (C), vedere la figura seguente.
• Applicare la stufetta (B) in alto, dal lato della scanalatura, all'adattatore (6), inserendola poi in basso, dal lato del dispositivo di serraggio eccentrico (7).

Attenzione: l'adattatore deve innestarsi in entrambe le scanalature dell'apparecchio (controllare visivamente)

Le linguette di sicurezza (3) devono trovarsi adesso direttamente accanto agli adattatori (6).

- Con la chiave a brugola misura 5 in dotazione stringere in senso orario il dispositivo di serraggio eccentrico (7) (angolo di circa 80°). La stufetta deve essere saldamente collegata all'adattatore senza alcun gioco.

Attenzione: non essendo presente alcuna battuta di rotazione, non girare di 180°, non ruotare eccessivamente il dispositivo di serraggio!

• Applicare l'anello di sicurezza (4) nell'apposita fresatura (A) dell'adattatore (6).
• Per impostare o modificare la direzione di irraggiamento, allentare con la chiave a brugola di misura 5 la vite (11, lato sinistro dell'adattatore come da immagine sotto), regolare la stufetta nella posizione desiderata, quindi serrare la vite (11).

3. Montaggio della stufetta con telaio da incasso a soffitto (modello IR05026, IR05027, IR05028, DS05028)

Indicazioni generali

• Il telaio di montaggio a soffitto è adatto per il montaggio in piastre a soffitto con spessore minimo di 10 mm e max. 30 mm (Telaio fisso-versione max. 25 mm).
• Negli apparecchi con trattamento superficiale chiaro (ad es. colore bianco) è possibile che a seguito di funzionamento continuativo si presentino variazioni nella colorazione della superficie.
• Il montaggio non deve modificare o compromettere la statica del soffitto.
• Devono essere osservate le distanze minime conformemente all'appendice 2.
• Lo spazio di installazione del soffitto deve soddisfare le seguenti dimensioni minime per la necessaria circolazione dell'aria:

Modello Larghezza in mm	Lunghezza in mm
IR05026IR05027	almeno 500 almeno 900
IR05028DS05028	almeno 600 almeno 1200

Gli spazi aperti non devono essere ristretti o coperti da materiale isolante o altro.

• Per le operazioni di montaggio sono necessarie due persone.
- Il collegamento elettrico deve essere effettuato al di fuori del telaio da incasso (accesso di revisione).

3a. Variante montaggio diretto:

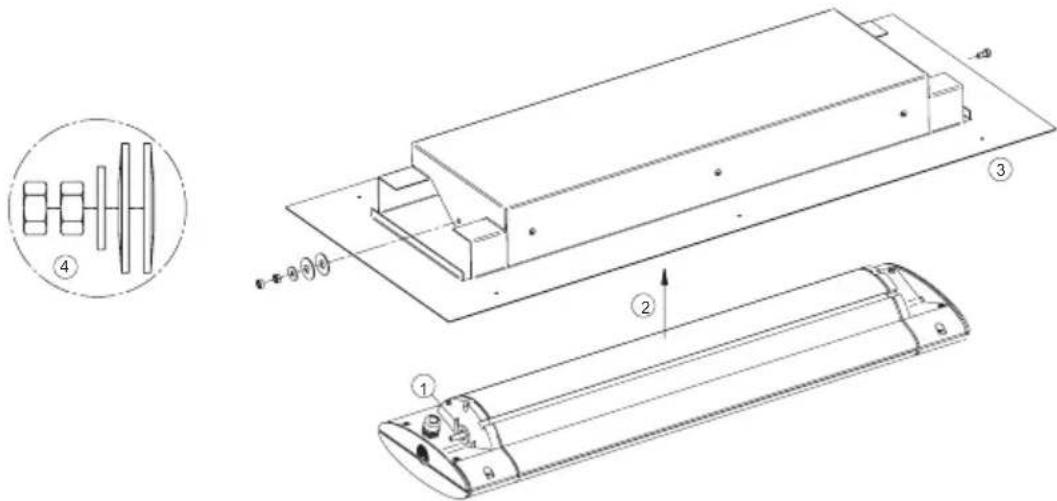

Passo 1: avvitare la calotta sul dispositivo

• ① Spingere la rondella grande sui perni sul radiatore.
• ② Montare l'apparecchio per il riscaldamento in modo obliquo fino a quando il bullone affonda attraverso il foro della calotta.
• ③ Orientare l'apparecchio completamente nella calotta e tirare la vite filettata fino all'arresto con l'utensile 0,5 Nm

- ④ Inserire due molle a tazza, la prima con la bombatura verso la calotta, la seconda con la bombatura verso l'esterno. Spingere la rondella piccola sul tirante filettato, avvitare il dado esagonale e fissare con una seconda vite esagonale. L'apparecchio deve ruotare/inclinarsi con un ridotto attrito nella calotta.

Passo 2: Preparare lo spazio di montaggio

- Creazione a carico del committente di un'apertura del soffitto per il telaio cieco con dimensioni (x) mm e (y) mm:

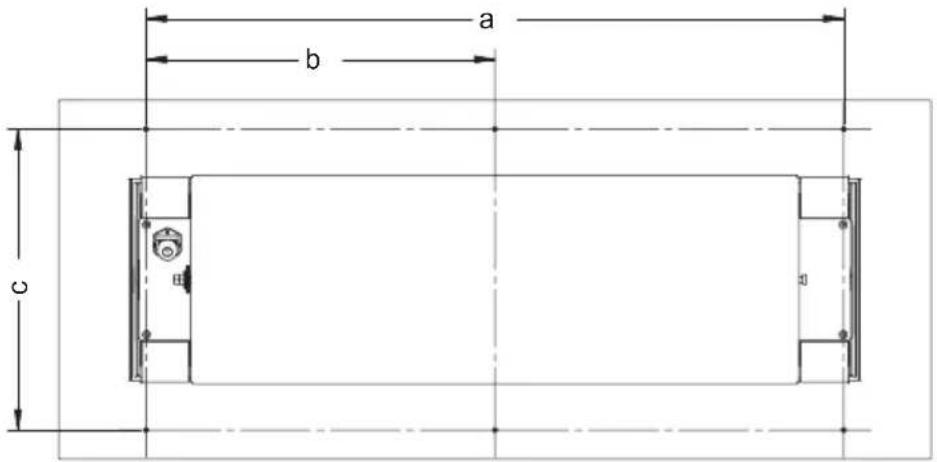

Modello	Ritaglio a soffitto in mm		Distanza tra fissaggio fori in mm
	Larghezza (x)	Lunghezza (y) a b c
IR05026 IR05027	280 625 495 247,5 310
IR05028 DS05028	280 850 720 360 310

- Praticare i fori „a“ e „b“ di fissaggio sul soffitto.

Passo 3: Montare l'apparecchio nello spazio di montaggio

• Effettuare il collegamento elettrico dell'apparecchio, senza accenderlo.
• Posizionare l'apparecchio nella cavità ritagliata nel soffitto.

Attenzione:

il cavo di alimentazione deve partire direttamente dall'apparecchio e deve essere posato nello spazio di montaggio, al di fuori dalla cavità ritagliata nel soffitto.

- Avvitare dall'esterno il telaio da incasso alla lastra del soffitto utilizzando sei viti con diametro nominale di 4 mm.

Attenzione:

Assicurarsi che sia avvitato bene e in modo solido.

Se necessario, utilizzare ulteriori telai di montaggio (accessori)!

3b. Variante telaio cieco:

Passo 1: Preparare lo spazio di montaggio

- Creazione a carico del committente di un'apertura del soffitto per il telaio

Modello	Ritaglio a soffitto in mm
	Larghezza (x) Lunghezza (y)
IR 05026; IR 05027 300 625
IR 05028; DS 05028 300 850

cieco con dimensioni (x) mm e (y) mm:

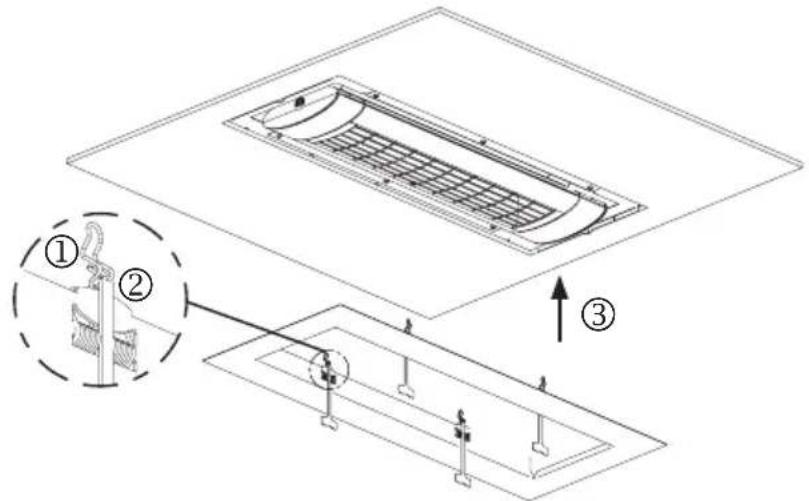

• Appoggiare il telaio portante di montaggio dietro al soffitto in modo che le linguette interne si immergano nell'apertura del soffitto.
• Centrare il telaio di montaggio rispetto all'apertura e avvitare sul lato frontale alle linguette interna con la piastra del soffitto.
• Centrare il telaio di montaggio nell'intaglio e avvitarlo al pannello frontale con la piastra del soffitto. Per pannelli a soffitto sottili (< 15 mm), piegare o rimuovere le linguette di montaggio, se necessario. (Dettaglio A)

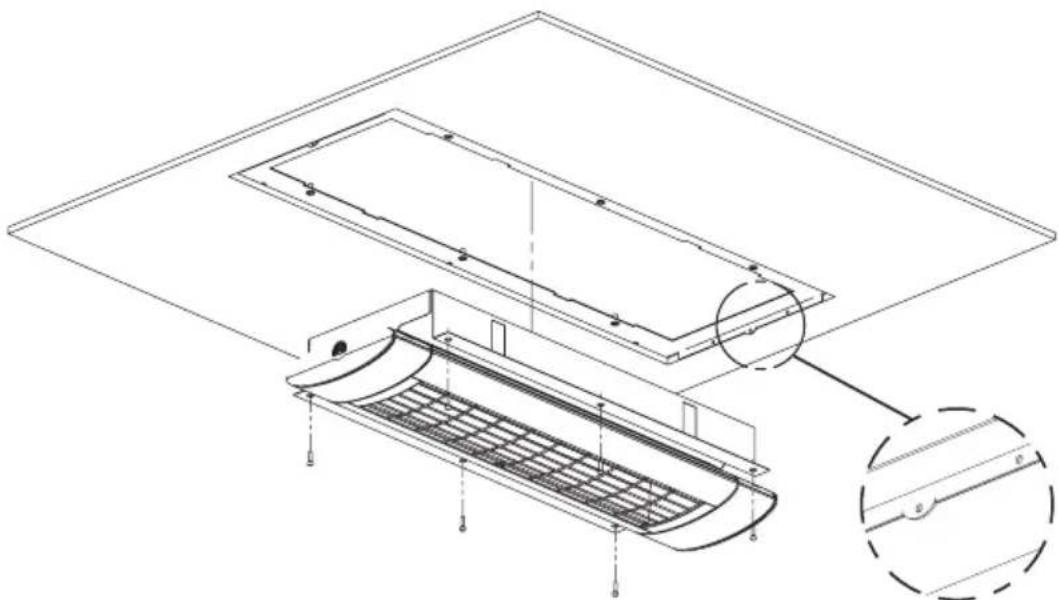

Passo 2: Montare l'apparecchio nello spazio di montaggio

• Collegare elettricamente l'apparecchio, senza accenderlo.
• Avvitare l'apparecchio al telaio di montaggio con 6 viti M 4 x 18 e rondelle.
  • Stringere saldamente le viti

Passo 3: Montare il telaio fisso

Attenzione: esiste il rischio di lesioni. È obbligatorio indossare i guanti da lavoro.

- ① Precaricare le molle fino alla posizione di arresto.

Attenzione: pericolo di schiacciamento dato dal ritorno della molla. Non mettere le mani nella zona di serraggio della molla.

• ② Appendere all'occhiello lo strumento di smontaggio in ciascuna molla e lasciarlo pendere dalla sezione del telaio.

• ③ Posizionare il telaio: Collocare le punte della molla pretensionate nello spazio di gioco della calotta del radiatore.
  • ④ Premere il telaio fisso contro l'apertura del soffitto
  • ⑤ Tirare gli elementi di sbloccaggio verso il basso e far scattare le molle rispettivamente contro il telaio di montaggio.

Nota: conservare con cura lo strumento di sbloccaggio per lo smontaggio e il rimontaggio

Smontaggio:

- Estrarre il telaio fisso dal soffitto sul bordo esterno fino a quando le molle di aggancio non sono raggiungibili nello spazio di gioco.

Attenzione: esiste il rischio di lesioni. È obbligatorio indossare i guanti da lavoro.

- Far rientrare la molla ed estrarre il telaio dallo spazio di montaggio ruotandolo. Scaricare lentamente le molle.

OPTION

4. Per eventuali componenti aggiuntivi da applicare alla stufetta

• I componenti aggiuntivi devono essere impiegati esclusivamente sui modelli che ne prevedono l'utilizzo.
• Se si utilizzano componenti aggiuntivi è necessario osservare le relative istruzioni per il montaggio e l'uso.
• L'utilizzo di componenti aggiuntivi (ad es. un modulo radio) comporta la modifica dei dati tecnici riportati in allegato 1.

1. Rimuovere completamente la sicura di trasporto nel riflettore.

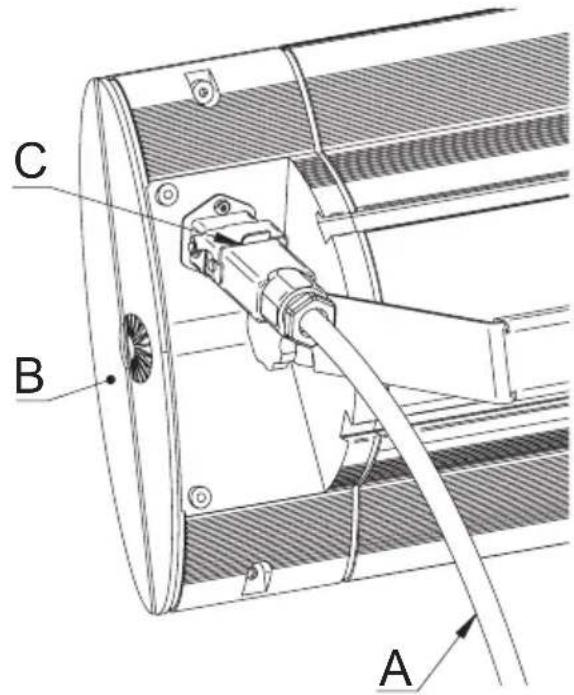

2. Collegare il cavo di alimentazione (A) in dotazione all'apparecchio (B), quindi fissarlo con la graffa di sicurezza (C).
3. Effettuare il collegamento alla rete elettrica (presa Schuko).

Nei modelli senza interruttore la produzione di calore si avvia subito dopo aver inserito la spina nella presa di corrente. Nei modelli dotati di interruttore o di ricevitore radio la produzione di calore inizia dopo aver premuto l'interruttore o azionato il telecomando.

Indicazioni per la pulizia

• Disconnettere l'apparecchio dalla rete elettrica.
  • Lasciare raffreddare l'involucro.
  • Passare l'involucro con un panno morbido inumidito, senza impiegare detergenti.

Mai spruzzare l'apparecchio con dei liquidi o immergervelo.

L'eventuale viraggio del colore della grata di protezione sotto l'effetto del calore è il risultato di processi fisici naturali e non costituisce un difetto.

Condizioni di garanzia convenzionale - Apparecchi S1, S3 e D3

Sui presenti apparecchi viene concessa una garanzia convenzionale alle seguenti condizioni:

1. Sulla scorta delle seguenti regolamentazioni eliminiamo senza costo alcuno i danni o i vizi dell'apparecchio che siano provatamente riconducibili a un difetto di fabbrica, ammesso che questi ci vengano notificati immediatamente dopo il loro riscontro sul prodotto ed entro 5 anni dalla fornitura al cliente finale. La durata della garanzia relativa alla lampada a IR è pari a 12 mesi con un massimo di 5000 ore di esercizio entro questo periodo. Non siamo tenuti a fornire interventi in garanzia per scostamenti minimi dalle caratteristiche nominali che non siano rilevanti ai fini del valore e dell'idoneità all'uso dell'apparecchio oppure per danni dovuti a condizioni ambientali fuori dalla norma o a condizioni di funzionamento inappropriate. In caso di danni dovuti a condizioni climatiche straordinarie, condizioni ambientali anomale o condizioni operative inappropriate, decade l'obbligo di garanzia. In tali situazioni, rivolgersi al proprio rivenditore di fiducia.

La garanzia non è valida nel caso in cui eventuali danni o difetti all'apparecchio sono da ricondurre a un montaggio errato o alla mancata osservanza delle istruzioni.

1. L'intervento in garanzia viene espletato, a nostra discrezione, con la riparazione gratuita degli apparecchi difettosi oppure con la sostituzione mediante apparecchi in perfette condizioni. Gli apparecchi per i quali si richiede l'intervento in virtù della presente garanzia convenzionale devono essere consegnati o spediti al produttore o a un punto di assistenza convenzionato. In caso di spedizione il rischio del trasporto è a carico del mittente. Le spese di spedizione, di trasporto, i pedaggi e i costi di lavoro del cliente finale non vengono rimborsati. Allegare sempre il documento comprovante l'acquisto provvisto di relativa data o della data di consegna e una descrizione dettagliata del difetto. Gli apparecchi sostituiti diventano di nostra proprietà.

2. Il diritto alla garanzia si estingue qualora siano state effettuate riparazioni o interventi da parte di persone non da noi autorizzate, oppure nel caso in cui nei nostri apparecchi siano stati montati pezzi di ricambio, componenti supplementari o accessori non originali che abbiano causato un difetto. Quanto sopra vale anche nel caso in cui la targhetta identificativa o il numero di serie dell'apparecchio siano stati cancellati o resi illeggibili.

3. Sono esclusi dalla presente garanzia i danni o i difetti dovuti a collegamento non conforme alle norme, utilizzo inappropriato, danni meccanici - in particolare alla lampada alogena a IR - e alla mancata osservanza delle prescrizioni di montaggio e delle istruzioni per l'uso. L'azienda non si assume alcuna responsabilità per i danni consequenziali.

4. Gli interventi in garanzia non comportano il prolungamento della durata della garanzia convenzionale né segnano l'inizio di un nuovo periodo di garanzia. Il periodo di garanzia per i pezzi di ricambio montati sugli apparecchi termina contestualmente alla scadenza di quella per l'intero apparecchio. Qualora un danno o un difetto non possa essere eliminato, in caso di rifiuto da parte nostra di effettuare il ripristino o se questo si protraesse per tempi non accettabili, su richiesta del cliente finale viene fornito gratuitamente un prodotto equivalente in sostituzione. In caso di fornitura in sostituzione ci riserviamo il diritto di addebitare una congrua cifra per il periodo di utilizzo di cui il cliente ha fruito.

Le presenti condizioni di garanzia convenzionale hanno validità a far data dal 1-1-2021 per gli apparecchi acquistati in uno dei paesi dell'Unione europea, anche se questi vengono utilizzati all'estero. Le condizioni di garanzia convenzionale non hanno alcun influsso sul diritto alla garanzia legale.

Indicazioni supplementari

Ci riserviamo la facoltà di effettuare modifiche tecniche.

I presenti prodotti sono „Made in Germany“.

Troverete ulteriori prodotti SOLAMAGIC® e accessori al seguente indirizzo web:

www.SOLAMAGIC.com

Si prega di notare quanto segue vocabolario nelle note:

Appendice 1: Dati tecnici

0	Modello	6	Dimensioni lunghezza x larghezza x altezza (mm)
1	Potenza apparecchio (W)	7	Peso (kg)
2	Allacciamento elettrico	7a	Peso aggiuntivo per la versione con telaio cieco (kg)
3	Grado di protezione	8	Durata media di vita (h)
4	Classe di isolamento	9	Distanza (mm)
5	Marchio di controllo

Appendice 2: Distanze di sicurezza

0	Tipo di dispositivo	6	Vista frontale
1	Montaggio a parete, orizzontale (non adatto per il modello IR 05026, IR 05027, IR 05028, DS 05028)	7	Vista dall'alto
2	Distanze minime in mm	8	Montaggio a soffitto
3	Potenza apparecchio (W)	9	(per dispositivi di tipo IR05001 e IR05002 esclusivamente con staffa a U)
4	Montaggio a parete, verticale (solo per i modelli IR 05001) e IR 05002)	10	Montaggio inclinato solo per gli apparecchi IR 05001 (1400 W) e IR 05002 (2000 W)
5	In caso di montaggio verticale cavo di alimentazione sempre rivolto verso il basso!	11	Montaggio a soffitto solo per il modello IR05026, IR05027, IR05028 e DS05028
A1	Distanza dalla superficie irradiata	A5	Distanza dalla parete posteriore
A2	Distanza dalla presa di corrente A6 Distanza dalla parete irradiata
A3	Distanza dalla parete laterale A7		Profondità di incasso / distanza del controsoffitto
A4	Distanza dal soffitto a Campo di regolazione
D	Distanza pavimento / apparecchio

Appendice 3: Diagrammi di radiazione

1

Densità termica massima

2

Superficie di riscaldamento

Dati tecnici, distanze di sicurezza, diagrammi di radiazione

Anexos
