| Tipo de producto | Calefacción infrarroja exterior |
| Modelo | Solamagic SMS1PLUS1400SW |
| Marca | Etherma |
| Potencia | 1400 W |
| Tipo de protección | IP44 (mínimo IP24 con conectores) |
| Clase de protección | I (con conexión a tierra) |
| Conexión eléctrica | 230 V, 50/60 Hz |
| Dimensiones (aprox.) | Largo: 625 mm, ancho: 280 mm |
| Peso | Aprox. 3-4 kg según montaje |
| Vida útil media | 5000 horas (tubo calefactor) |
| Tipo de montaje | Montaje mural horizontal o vertical, techo horizontal o inclinado |
| Altura de montaje mínima | 1,80 m sobre el suelo |
| Funciones principales | Calefacción infrarroja, orientación ajustable, interruptor integrado (según versión) |
| Material | Carcasa metálica, reflector de aluminio |
| Fuente de luz | Lámpara halógena infrarroja |
| Mantenimiento y limpieza | Limpiar con un paño suave y húmedo, no usar productos químicos |
| Seguridad | No cubrir, respetar las distancias de seguridad, usar un fusible 16A tipo C |
| Piezas de repuesto | Tubo halógeno, cable de alimentación, interruptor, kit de montaje |
| Garantía | 5 años (aparato), 12 meses/5000 h (tubo calefactor) |
| Información general | Fabricado en Alemania, uso exterior |
Preguntas frecuentes - Solamagic SMS1PLUS1400SW Etherma
Preguntas de los usuarios sobre Solamagic SMS1PLUS1400SW Etherma
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Calefacción en formato PDF gratis! Encuentra tus instrucciones Solamagic SMS1PLUS1400SW - Etherma y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. Solamagic SMS1PLUS1400SW de la marca Etherma.
MANUAL DE USUARIO Solamagic SMS1PLUS1400SW Etherma
Instrucciones de montaje y de uso
S1 Radiador infrarrojo 1400 W, IP44 (IR05001; IR05026)
S1 Radiador infrarrojo 2000 W, IP44 (IR 05002; IR 05027)
S3 Radiador infrarrojo 2500 W, IP44 (IR 05008; IR 05028)
D3 Radiador infrarrojo 2000 W, IP44 (DS 05002; DS 05028)
D3 Radiador infrarrojo 2000 W, IP45 (DS 05006)
Contenido
Indicaciones de seguridad y de manejo....183
Entrega....184
Indicaciones de montaje 185
Activación....197
Indicaciones de limpieza....197
Condiciones de garantía....198
Indicaciones adicionales....199
Anexos
- Anexo 1:
AX
Datostécnicos
- Anexo 2:
AX
Distancias de seguridad
- Anexo 3:
AX
Diagramas de radiaciones
Indicaciones de seguridad y de manejo
Por favor, considere las siguientes indicaciones:
- Lea este manual de instrucciones con cuidado antes de realizar el montaje y guárdelo en un lugar accesible.
- Este aparato calefactor ha sido diseñado para el montaje en los exteriores, en paredes del edificio o en otras construcciones fijas. No ha sido diseñado para crear un nivel agradable de temperatura en interiores.
- El aparato ha sido diseñado para el uso de personas adultas. No está permitido que niños jueguen con el radiador. Los niños menores de 3 años deben mantenerse alejados de este radiador, a no ser que estén bajo control constante. Niños menores a 8 años no deben conectar o desconectar el aparato, conectar la clavija en el enchufe de pared, limpiar el aparato ni realizar trabajos de mantenimiento.
Atención: algunas partes del producto pueden calentarse mucho y causar quemaduras. Es necesario tener mayor cuidado cuando están presentes niños y personas que necesitan protección
- El montaje debe ser realizado por una persona especializada, cumpliendo con las directivas de instalación VDE 0100 (en caso dado tener también en cuenta la parte 559 y 701).
- Durante los trabajos desconecte la tensión eléctrica del dispositivo (desenchufe el dispositivo, desconecte el fusible). Conecte la calefacción sólo si se ha podido conectar todas las líneas.
- La instalación casera del suministro de corriente del aparato de calefacción debe ser realizara con un interruptor y estar protegido con un fusible de mín. 16 A (tipo C16A).
- No monte el radiador directamente debajo de enchufes, cajas distribuidoras, interruptores o líneas eléctricas.
- Los enchufes deben encontrarse únicamente en las posiciones indicadas en el anexo 2.
- No coloque el radiador cerca de cortinas o de materiales que se puedan incendiar, cumpliendo así con la norma VDE 0100 parte 559.
- El aparato cumple con el tipo de protección IP24 una vez que todas las conexiones (enchufe, enchufe de componentes de ampliación) están enchufadas correctamente y cuenta con un permiso de funcionamiento en el interior y el exterior.
-
Jamás utilizar el aparato sin control.
-
No cubrir el aparato cuando está conectado o caliente porque se corre peligro de incendio.
- Para ajustar la dirección de radiación apagar y dejar enfriar el aparato.
- No mire durante mucho tiempo directamente ni desde cerca a la lámpara halógena infrarroja activada.
- Las lámparas halógenas infrarrojas son sensibles al contacto directo de la piel (no tocarlas con los dedos). La grasa u otros contaminantes pueden limpiarse con un paño empapado en alcohol.
- Para asegurar la vida útil de la lámpara halógena infrarroja, ésta deberá protegerse de vibraciones, golpes y contaminantes como por ej. ácidos, amoníaco, polvo de cemento, etc.
- La lámpara halógena infrarroja debe protegerse de las solicitaciones mecánicas. Deberá reemplazarse cuando se hagan visibles decoloraciones (manchas oscuras, deformaciones) o se logre la vida útil nominal.
- Elementos averiados del aparato, como p.ej. tuberías de conexión, interruptores basculantes, juntas tóricas o tuberías calefactoras necesitan ser cambiadas. El aparato necesita ser desmontado inmediatamente y almacenado en un lugar seco.
- Trabajos de reparación (cambio de una línea o un tubo calefactor defectuoso o cosas similares) sólo deben ser realizados por el servicio técnico de la empresa productora o por un vendedor asociado autorizado.
- Trabajos de limpieza y de mantenimiento sólo deben ser realizados por personas adultas con conocimientos suficientes.
Entrega
Radiador infrarrojo
Conexión a red (adjunta en aparatos sin línea fijamente conectada)
a la red incl. medio de fijación (adjunto)
Manual de montaje y de uso
Indicaciones de montaje
- Montar el radiador únicamente con material adecuado (ejemplo: tornillo M 6 x 60 con taco metálico para mampostería u hormigón) sobre una base firme, resistente, de inflamabilidad normal, difícil o ininflamable.

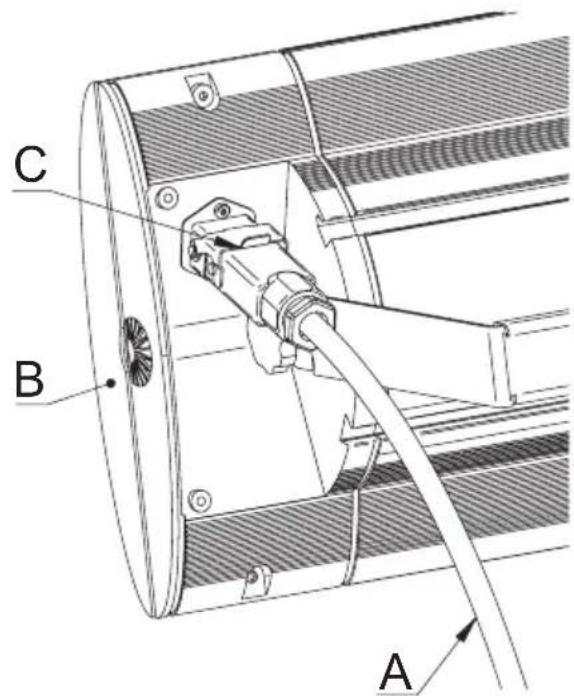

- En caso de que el radiador y el enchufe no estén montados en la misma superficie, debe asegurarse que el área de irradiación no abarque el enchufe. De otra manera debe asegurarse que el enchufe no pueda calentarse más de 70°C mientras funciona el radiador.
- Tenga en cuenta de guardar las distancias de seguridad según le anexo 2.
- Con un diagrama de radiaciones (anexo 3) puede estimarse el sector del efecto térmico. En este diagrama constan las dimensiones de las áreas de radiación a diferentes distancias y se visualiza la intensidad máxima de radiación.
- Altura de montaje: por lo menos 1,80 m sobre el suelo.
- Montar el radiador con el un gancho recto hacia arriba. El gancho recto se puede observar al observar el lado del bastidor con el cable de conexión (véase imagen inferior).
En montaje
siempre
arriba
En montaje
siempre
abajo
- Los radiadores S3 und D3 (IR 05008, IR 05028, DS 05002, DS 05006, DS 05028) sólo debe ser montado y usado en posición horizontal.
- Sólo para tipos IR 05001 e IR 05002: En caso de un montaje inclinado en el techo o un montaje vertical en la pared, debe montarse el aparato con la indicación de tuberías „abajo“.
1. Montaje radiador de calor con estribo
| Tipo de aparato | Potencia | Montaje mural Montaje en techo | |||
| horizontal vertical horizontal vertical | |||||
| IR 05001 1400 W | √ | √ | √ | ||
| IR 05002 2000 W | √ | √ | √ | ||
- Fije los soportes de acuerdo con las distancias de seguridad y las instrucciones de seguridad e instrucciones (vea el Apéndice 2)
- Monte el arco con 2 tornillos a una distancia de 200 mm en la superficie de montaje.
- En caso de utilizar componentes de ampliación, deben usarse los unto de fijación exteriores del estribo durante el montaje de pared (distancia 350 mm)

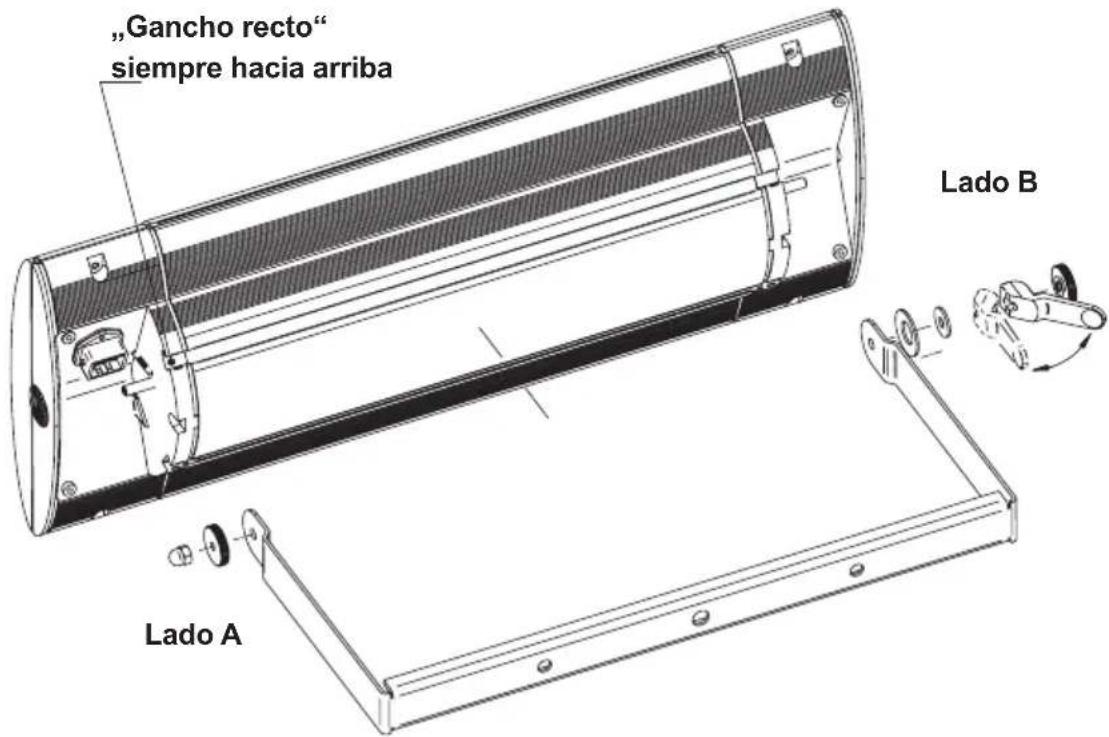

- Coloque el aparato desde el lado B y torcer ligeramente el arco (Indicación: gancho recto siempre hacia arriba)
- Lado A: Monte la tuerca moleteada M6 y la tuerca de sombrerete M6/SW10.
- Ajuste la tuerca moleteada con la mano y fije la tuerca de sombrerete con la llave de boca SW10.
- Lado B: Monte el resorte de plato, la arandela, la palanca excéntrica y la tuerca moleteada M6.
Ajuste la tuerca moleteada M6 con la mano en la palanca excéntrica hasta el punto de presión. Tense la palanca excéntrica en dirección del arco.
2a. Montaje radiador de calor S1 con soporte en T
| Tipo de aparato | Potencia | Montaje mural Montaje en techo | |||
| horizontal vertical horizontal inclinado | |||||
| IR05001 1400 W | √ | √ | |||
| IR05002 2000 W | √ | √ | |||
Aprobado sólo para el montaje en la pared.
Paso 1: Montar el soporte en T
- Monte el soporte en T (1) con la placa de silicona debajo (2) con 2 tornillos en la superficie de fijación, tal como se lo indica en la siguiente imagen.

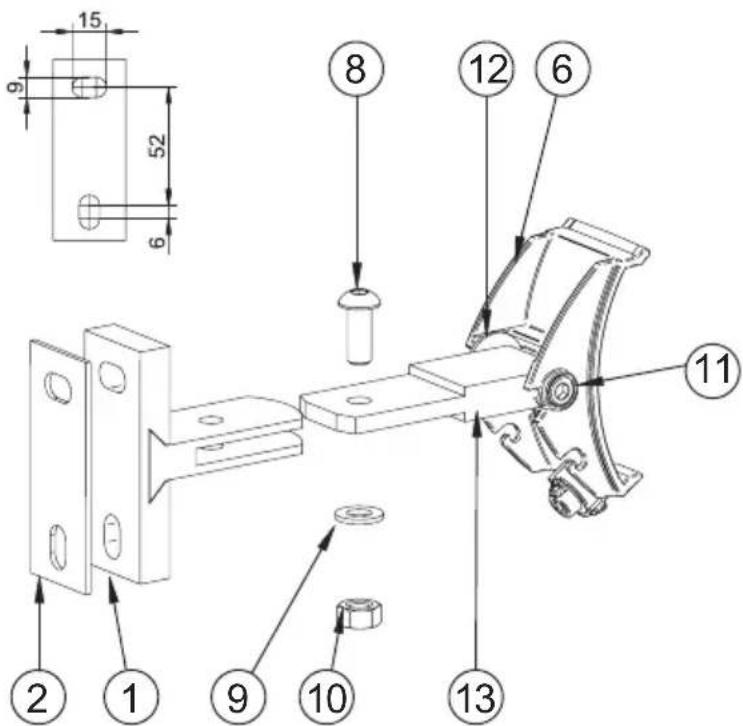

Paso 2: Montar la garra del adaptador en soporte en T
- Colocar la garra del adaptador (6) en la pieza en T montada en la superficie de fijación (1). Colocar el tornillo M8x20/SW5 (8) en el orificio. Colocar una arandela (9) y fijar la tuerca M8/SW13 (10).
- En caso de no poder ajustar la garra adaptadora (6) hacia abajo, soltar los tornillos (8) hasta (10) y retirarla del soporte. Desmontar a continuación los tornillos (11) y montar nuevamente la pieza central (13), girar la arandela (12) por 180° y montarla en la garra adaptadora (6). Montar nuevamente el aparato en el soporte mural.
Paso 3: Montar el radiador en el soporte mural
- Colocar las lengüetas de seguridad (3) con anillo (4) desde la izquierda en la ranura de cola de milano aprox. 220 mm.
- Fijar el tornillo 3,5x6,5 (5).
- Alinee el tensor excéntrico (7) de la garra adaptadora (6) en la dirección vertical (C), vea la figura a continuación.
- Colgar el radiador (B) en la parte superior del lado del gancho recto en la garra adaptadora (6) y girarlo en la parte inferior en el lado del tensor excéntrico (7).
Atención: La garra adaptadora debe agarrar en ambas ranuras de aparato (control visual)
- Ajustar firmemente el tensor excéntrico (7) con una llave Allen SW5 en dirección de las manecillas del reloj (ángulo de giro aprox. 80°). El radiador de calor no debe tener juego y debe estar conectado fijamente a las garras adaptadoras.
¡Atención: no consta tope de torsión; giro de 180° - sobregirar el tensor excéntrico!
- Colgar el anillo de seguridad (4) en la ranura (A) de la garra adaptadora (6).
- Para configurar o ajustar la dirección de radiación, soltar los tornillos (11) con una llave Allen SW5, fijar el radiador en la dirección deseada de radiación y ajustar bien los tornillos (11).
2b. Montaje de radiador S3 y D3 con soportes en T
| Tipo de aparato | Potencia | Montaje mural Montaje en techo | |||
| horizontal vertical horizontal inclinado | |||||
| IR 050082500 W | √ | √ | |||
| DS 050022000 W | √ | √ | |||
| DS 050062000 W | √ | √ | |||
Indicación:
El radiador tiene un rango de giro de un solo lado en la dirección del lado del orificio alargado, dependiendo de la orientación de montaje del soporte en T.
Al montar en una pared, el soporte en T debe montarse con el lado del orificio alargado en la parte inferior (imagen a continuación), cuando se instala en el techo con el lado del orificio alargado al frente.
Paso 1: Montar el soporte en T

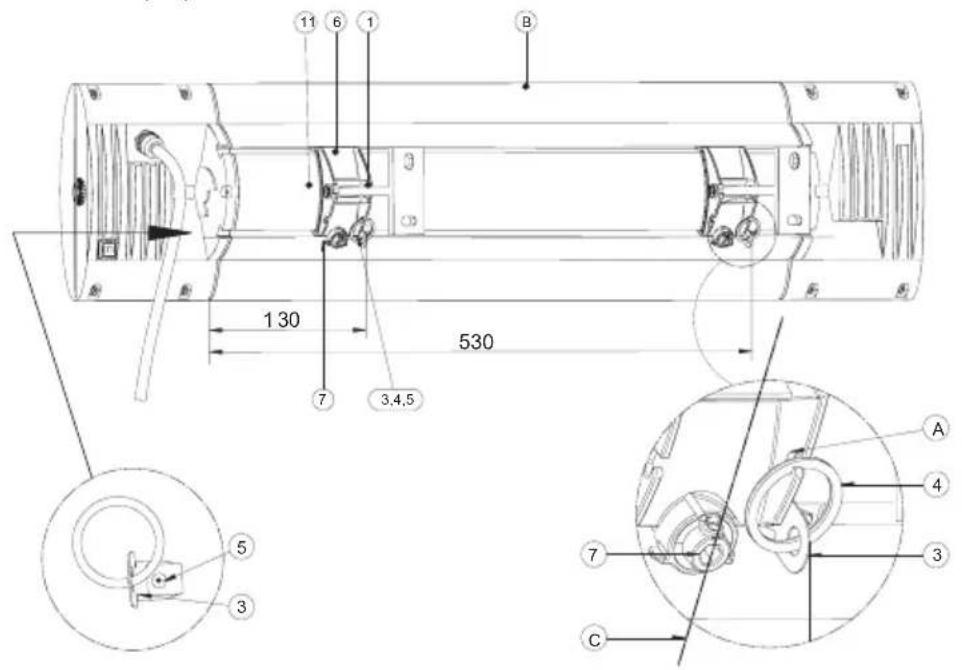

- El radiador S3 o D3 debe ser instalado con 2 soporte sen T a una distancia de 400 mm, considerando las distancias e indicaciones de seguridad (véase anexo 2).
- Para facilitar el montaje, retire la garra del adaptador (6) del soporte en T (1) aflojando los tornillos (11) (ilustración siguiente).
- Monte el soporte en T (1) con la placa de silicona (2) debajo con 2 tornillos cada uno en la superficie de montaje como se muestra en la siguiente figura.

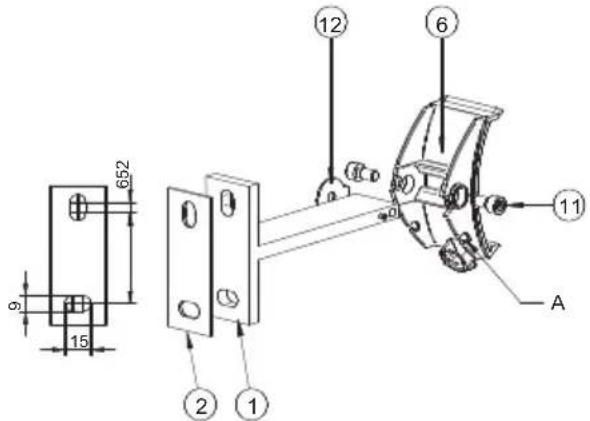

Paso 2: Montar las garras de adaptador en soporte en T
- Montar las garras de adaptador (6) en ambos soportes en T en la superficie de fijación, colocar el disco de seguridad (12) entre soporte en T y garras de adaptador y atornilladas desde la parte exterior tornillos cilíndricos (11) en el soporte en T (Ilustración de arriba). Para el montaje en el techo, la garra del adaptador debe atornillarse en el soporte, girada 180 °, a diferencia de la ilustración.
Paso 3: Montar el radiador en el soporte en T
- Colocar las lengüetas de seguridad (3) con anillo (4) desde el lado del cable en la ranura en cola de milano aprox. 530 mm y 130 mm.
• Fijar los tornillos 3,5x6,5 (5). - Alinee el tensor excéntrico (7) de la garra adaptadora (6) en la dirección vertical (C), vea la figura a continuación.
- Colgar el radiador (B) en la parte superior del lado del gancho recto en las garras adaptadoras (6) y girarlo en la parte inferior en el lado del tensor excéntrico (7).
Atención: Las garras adaptadoras deben agarrar en ambas ranuras de aparato (control visual)
Las lengüetas de seguridad (3) deben encontrarse directamente junto a las garras adaptadoras (6).
- Ajustar los tensores excéntricos (7) con la llave Allen SW5 adjunta en dirección de las manecillas del reloj (ángulo de giro aprox. 80°). El radiador de calor no debe tener juego y debe estar conectado fijamente a las garras adaptadoras.
¡Atención: no consta tope de torsión; giro de 180° - sobregirar el tensor excéntrico!
- Colgar el anillo de seguridad (4) en la ranura (A) de la garra adaptadora (6).
- Usar una llave Allen SW5 para ajustar o configurar la dirección de radiación, soltando el tornillo (11, lado izquierdo de la garra adaptadora según imagen inferior), colocar el radiador en la dirección deseada y ajustar nuevamente el tornillo (11).
3. Montaje radiador de calor con bastidor de montaje de techo (tipo de aparato IR05026, IR05027, IR05028, DS05028)
Indicaciones generales
- El bastidor de montaje de techo es adecuado para el montaje en planchas de techo con grosor mín. de 10 mm y máx. 30 mm (Marco-Version máx. 25 mm).
- En aparatos con recubrimientos claros de la superficie (p.ej. en caso del color blanco) pueden surgir variaciones de color en la superficie.
- La instalación no deberá modificar ni menoscabar la estática del techo existentes.
- Deberán observarse las distancias mínimas de conformidad con el Apéndice 2.
- El espacio de instalación del techo debe cumplir las siguientes dimensiones mínimas para la circulación de aire necesaria:
| Tipo de aparato Ancho en mm Longitud en mm | |
| IR05026IR05027 | al menos 500 al menos 900 |
| IR05028DS05028 | al menos 600 al menos 1200 |
Los espacios abiertos no deben estar restringidos ni cubiertos por material aislante o de otro modo.
- El montaje debe ser realizado por dos personas.
- La conexión eléctrica debe realizarse por fuera del marco empotrado (acceso de revisión).
3a. Variante de conexión directa:

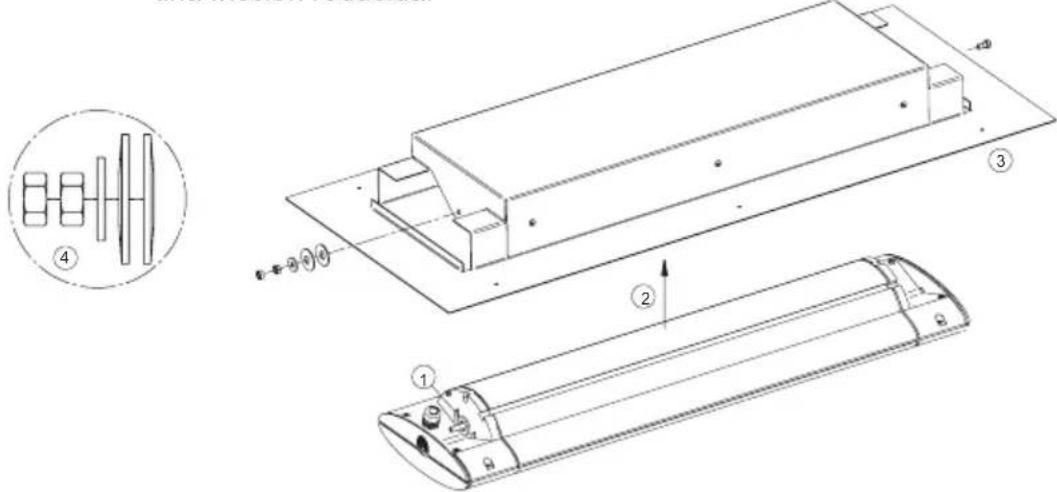

Paso 1: Atornillar el aparato con la cubierta
- ① Colocar el disco U mayor en el perno en el radiador de calor.
• ② Colocar el calefactor diagonalmente en la cubierta hasta que el perno pase por el orificio de la cubierta.
• ③ Colocar el aparato por completo en la cubierta y ajustar la tuerca roscada hasta el tope con una herramienta por 0,5 Nm
• ④ Enhebrar dos resortes de plato, el primero con la curvatura hacia la cubierta, el segundo con la curvatura hacia afuera. Desplazar el disco en U sobre el perno roscado, atornillar la tuerca hexagonal y fijarla con una segunda tuerca hexagonal. El aparato debe poder girar en la cubierta con una fricción reducida.
Paso 2: Preparar el lugar de montaje
- Realizar el recorte del techo en el lugar de instalación con las dimensiones (x) mm y (y) mm:
| Tipo de aparato | Corte de techoen mm | Distancia entre la fijaciónagujeros en mm | |||
| Ancho (x) L | ongitud (y) a | b c | |||
| IR05026IR05027 | 280 625 | 495 247,5 310 | |||
| IR05028DS05028 | 280 850 | 720 360 310 | |||
Paso 3: Montar el aparato en el lugar de montaje
- Conectar el aparato a la red eléctrica pero no conectarlo.
- Posicionar el aparato en la sección del techo.
Atención:
La línea de conexión debe retirarse directamente del aparato. Tenderla en la habitación de montaje fuera del sector de corte.
- Atornillar la carcasa de montaje desde afuera con seis tornillos, diámetro nominal 4 mm, con la plancha del techo.
Atención:
Tener en cuenta el atornillamiento permanentemente seguro.
Si es necesario, utilice marcos de montaje adicionales (accesorios).
3b. Variante de marco de aluminio:
Paso 1: Preparar el lugar de montaje
- Realizar el recorte del techo en el lugar de instalación con las dimensiones (x) mm y (y) mm:
| Tipo de aparato | Corte de techoen mm | |
| Ancho (x) Longitud (y) | ||
| IR 05026; IR 05027 300 625 | ||
| IR 05028; DS 05028 300 850 | ||
- Colocar el bastidor portante de montaje detrás del techo de forma que las pestañas interiores penetren en la sección de techo.
- Centrar el marco de montaje respecto a la sección y atornillarlo por la parte frontal en las pestañas interiores con la placa de techo.
- Centre el marco de montaje en el recorte y atorníllelo al panel frontal con la placa de techo. Para paneles del techo delgados (< 15 mm), doble o retire las pestañas de montaje si es necesario. (Detalle A)

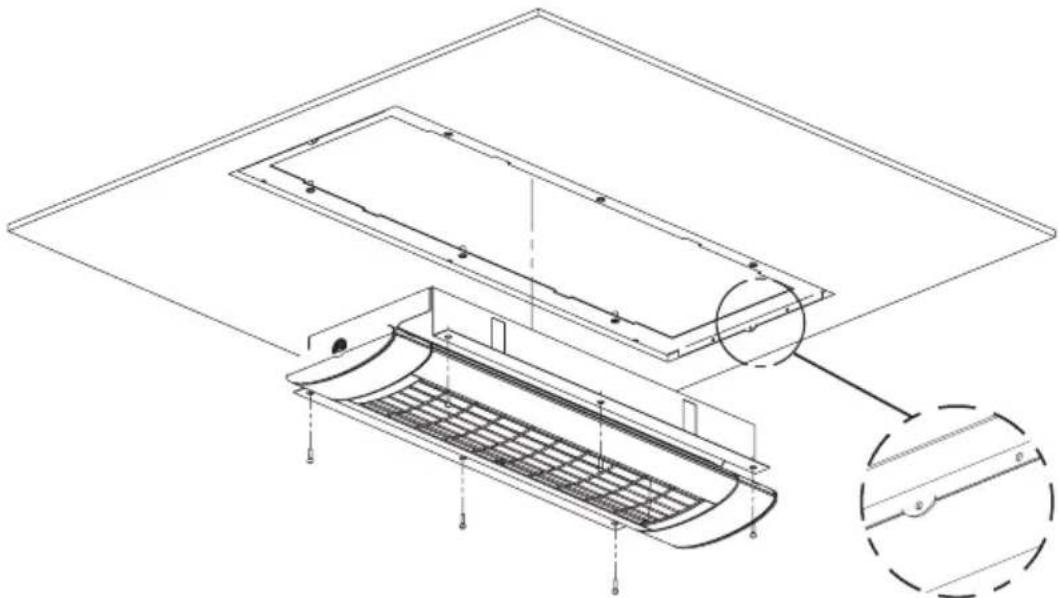

Paso 2: Montar el aparato en el lugar de montaje
- Enchufar el equipo eléctricamente, pero sin conectarlo.
- Atornillar el aparato con el marco de soporte de montaje con 6 tornillos M4x18 y arandelas.
- Ajustar los tornillos fijamente

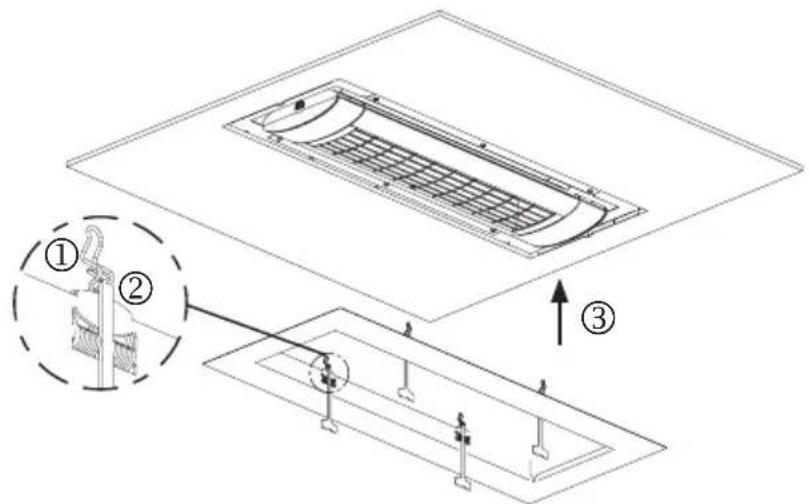

Paso 3: Montar el marco
Atención: ¡Peligro de lesión! ¡Usar guantes de trabajo!
- ① Pretensar los resortes hasta que encastren en la fijación.
Atención: Peligro de magullación por salto del resorte. ¡No meter la mano en el sector de agarre del resorte!
• ② Colgar un desbloqueador en el punto de doblez en cada resorte y dejarlo colgar de cada sección del marco.
- ③ Posicionar el marco: Colocar las puntas pretensadas de los resortes en la ranura intermedia de la cubierta del radiador.
• ④ Empujar el marco contra la sección de la cubierta
• ⑤ Tirar de los elementos de desbloqueo hacia abajo y soltar los resortes contra el bastidor de montaje.
Indicación: Guardar cuidadosamente el desbloqueador para un desmontaje y un subsiguiente montaje
Desmontaje:
- Retirar el marco desde el borde exterior de la cubierta hasta poder alcanzar los resortes en la ranura intermedia.
Atención: ¡Peligro de lesión! ¡Usar guantes de trabajo!
- Empujar el resorte de regreso y retirar el marco del lugar de montaje. Distender lentamente los resortes.
OPCIÓN
4. Para componentes de ampliación del radiador
- Componentes de ampliación deben ser usados únicamente para los tipos de aparato previstos.
- En caso de utilizar componentes de ampliación, debe tenerse encuentra el manual de montaje y de uso respectivo.
- Utilizando los componentes de ampliación (p.ej. el módulo de control remoto), los datos técnicos en el anexo 1 cambian.
- Retirar completamente el seguro de transporte en el reflector, en caso de constar.
- Conecte el cable de conexión (A) al aparato (B) y fijelo con el arco de seguridad (C).
- Conectar el radiador al enchufe eléctrico.
Modelos que no tengan interruptor empiezan a calentar inmediatamente después de conectar el enchufe a la red eléctrica. En los modelos con interruptores o radiorreceptores se activa la potencia calorífica activando el interruptor o mediante el mando a distancia.
Indicaciones de limpieza
- Desconectar el aparato de la red eléctrica.
- Dejar enfriar el aparato.
- Limpiar la caja del radiador con un paño húmedo y suave; no utilice productos de limpieza.
Nunca sumerja ni rocíe el aparato en o con líquidos.
Un posible cambio de color de la rejilla protectora por el efecto del calor resulta a partir de procesos físicos normales y no es considerado un fallo.
Condiciones de garantía aparatos S1, S3 y D3
Para estos aparatos ofrecemos una garantía según las condiciones mencionadas a continuación:
- Realizamos reparaciones gratuitas de daños y fallos en el aparato según las regulaciones mencionadas a continuación, con la condición que queda demostrado que se deben a errores de fabricación y si estos son informados inmediatamente después de comprobación en el aparato y en el lapso de 5 años después de entrega al comprador final. La duración de la garantía de los tubos de calefacción es de 12 meses con máx. 5000 horas de funcionamiento en este periodo. No se activa el derecho de garantía por variaciones menores del producto que son irrelevantes para el valor y la funcionalidad del aparato o por daños por condiciones de entorno anormales o por condiciones operativas diferentes. Igualmente se anula una obligación de garantía por daños por condiciones climáticas especiales, por condiciones medioambientales anormales o por condiciones de uso inadecuadas. Su vendedor especializado gustosamente asesorará acerca de modelos de aparatos para ese tipo de usos.
No se puede aceptar la garantía si los daños o fallos en el aparato se deben a un montaje erróneo o a la no observancia de las instrucciones de uso.
-
El cumplimiento de la garantía se realiza de tal manera que reparamos gratuitamente los aparatos defectuosos según lo consideremos correcto o los cambiamos por aparatos de funcionamiento correcto. Aparatos que deben ser reparados bajo las condiciones de garantía, deben ser entregados o enviados al fabricante o a la oficina de servicio técnico. El riesgo de transporte está bajo la responsabilidad del remitente. No se restituirán gastos de envío, de transporte, de ruta así como de trabajo del cliente final. Es importante presentar siempre una prueba de compra con la fecha de compra y/o de entrega así como una descripción detallada del fallo. Aparatos recambiados quedan en nuestra propiedad.
-
El derecho a garantía expira si personas que no han sido autorizadas por nosotros realizan reparaciones en el aparato, o si se montan en los aparatos repuestos, suplementos o accesorios que no sean originales y que hayan causado el defecto. Lo mismo vale si se ha retirado el letrero de tipos o el número del aparato o si éste ha sido hecho ilegible.
-
De la garantía se eximen daños o fallos por conexión inadecuada, manejo incorrecto, daños mecánicos, sobre todo en el tubo calefactor así como la no observancia de las indicaciones de montaje y de uso. No ofrecemos garantía por daños resultantes.
-
Cumplimientos de garantía no prolongan el plazo de garantía actual ni activan un nuevo plazo de garantía. El plazo de garantía de repuestos montados finaliza con el plazo de garantía del aparato completo. En caso de no poder eliminar un daño o un fallo o la reparación es denegada por nosotros o retrasada de manera inaceptable, se entregará gratuitamente y por deseo del comprador final una sustitución del mismo valor. En caso de una entrega supletoria nos reservamos una validación de un aprovechamiento adecuado para el tiempo de uso hasta el momento.
Estas condiciones de garantía entran en vigor a partir del 01/01/2021 para aparatos comprados en un país de la Unión Europea, incluso si se lo utiliza en el exterior. Estas condiciones de garantía no tienen efecto sobre el derecho legal de garantía.
Indicaciones adicionales
Nos reservamos el derecho de realizar cambios técnicos
Estos productos son "Made in Germany".
Encontrará otros productos y accesorios de SOLAMAGIC® en:
www.SOLAMAGIC.com
Tenga en cuenta el siguiente vocabulario en el anexo:
Anexo 1: Datos técnicos
| 0 | Tipo de aparato | 6 | Dimensiones longitud x ancho x altura (mm) |
| 1 | Capacidad del aparato (W) | 7 | Peso (kg) |
| 2 | Conexión de corriente | 7a | Peso adicional para la versión con marco (kg) |
| 3 | Tipo de protección | 8 | Vida útil media (h) |
| 4 | Clase de protección | 9 | Distancia (mm) |
| 5 | Carácter de prueba |
Anexo 2: Distancias de seguridad
| 0 | Tipo de aparato | 6 | Vista delantera |
| 1 | Montaje en pared, horizontal (no ade-cuado para tipo de aparato IR 05026, IR 05027, IR 05028, DS 05028) | 7 | Vista superior |
| 2 | Distancias mínimas en mm | 8 | Montaje en techo |
| 3 | Capacidad del aparato (W) | 9 | (para dispositivos tipo IR 05001 y IR 05002 únicamente con soporte en U) |
| 4 | Montaje mural, vertical (sólo para tipo de aparato IR 05001 y IR 05002) | 10 | Montaje inclinado sólo para aparatos IR 05001 (1400 W) y IR 05002 (2000 W) |
| 5 | En caso de montaje vertical el cable de conexión siempre hacia abajo | 11 | Montaje de pared sólo para tipo de aparato IR 05026, IR 05027, IR05028 y DS 05028 |
| A1 | Distancia área irradiado | A5 | Distancia pared posterior |
| A2 | Distancia enchufe A6 Distancia pared irradiada | ||
| A3 | Distancia a la pared lateral A7 | Profundidad de montaje de techo / distancia del techo intermedio | |
| A4 | Distancia superior techo a Posibilidad de ajuste | ||
| D | Distancia suelo / aparato |
Anexo 3: Diagramas de radiaciones
| 1 | Máxima densidad de calor | 2 | Área de radiación |
Paso 2: Montar las garras de adaptador en soporte en T
Paso 3: Montar el radiador en el soporte en T
Las lengüetas de seguridad (3) deben encontrarse directamente junto a las garras adaptadoras (6).
| 1 | Densidade térmica máxima | 2 | Superfície térmica |
Datos técnicos, distancias de seguridad, diagramas de radiaciones
