Produkttyp	Außen-Infrarotheizung
Modell	Solamagic SMS1PLUS1400SW
Marke	Etherma
Leistung	1400 W
Schutzart	IP44 (mindestens IP24 mit Steckverbindern)
Schutzklasse	I (Erdung)
Elektrischer Anschluss	230 V, 50/60 Hz
Abmessungen (ca.)	Länge: 625 mm, Breite: 280 mm
Gewicht	Etwa 3-4 kg je nach Montage
Durchschnittliche Lebensdauer	5000 Stunden (Heizrohr)
Montageart	Wandmontage horizontal oder vertikal, Deckenmontage horizontal oder schräg
Mindestmontagehöhe	1,80 m über dem Boden
Hauptfunktionen	Infrarotheizung, verstellbare Ausrichtung, integrierter Schalter (je nach Version)
Material	Metallgehäuse, Aluminiumreflektor
Lichtquelle	Infrarot-Halogenlampe
Pflege und Reinigung	Mit einem weichen, feuchten Tuch abwischen, keine chemischen Reinigungsmittel verwenden
Sicherheit	Nicht abdecken, Sicherheitsabstände einhalten, 16A-Sicherung Typ C verwenden
Ersatzteile	Halogenrohr, Netzkabel, Schalter, Montageset
Garantie	5 Jahre (Gerät), 12 Monate/5000 h (Heizrohr)
Allgemeine Informationen	Hergestellt in Deutschland, Außeneinsatz

Häufig gestellte Fragen - Solamagic SMS1PLUS1400SW Etherma

Wie hoch ist die Mindestmontagehöhe des Heizstrahlers?

Die Mindestmontagehöhe beträgt 1,80 m über dem Boden.

Kann ich diesen Heizstrahler im Innenbereich verwenden?

Nein, dieser Heizstrahler ist für die Außenmontage an Gebäudewänden oder anderen festen Strukturen konzipiert. Er ist nicht dazu bestimmt, ein angenehmes Temperaturniveau im Raum zu schaffen.

Wie reinige ich das Gerät?

Ziehen Sie den Netzstecker und lassen Sie das Gerät abkühlen. Wischen Sie das Gehäuse mit einem weichen, feuchten Tuch ohne Reinigungsmittel ab. Tauchen Sie das Gerät niemals in Flüssigkeit und sprühen Sie es nicht ab.

Was tun, wenn das Heizrohr beschädigt ist?

Wenn Veränderungen (dunkle Stellen, Verformungen) am Rohr auftreten oder die Nennlebensdauer (5000 h) erreicht ist, ersetzen Sie es sofort. Reparaturen dürfen nur vom Kundendienst des Herstellers oder einem autorisierten Händler durchgeführt werden.

Welche Leistung hat das Gerät?

Die Leistung des Modells SMS1PLUS1400SW beträgt 1400 W.

Ist es wasserdicht?

Das Gerät erfüllt mindestens die Schutzklasse IP24, wenn alle Steckverbinder angeschlossen sind. Beim Standardmodell beträgt sie IP44.

Wie richte ich den Wärmestrahl aus?

Schalten Sie das Gerät aus und lassen Sie es abkühlen. Lösen Sie die Schrauben der Adapterklaue mit einem Inbusschlüssel SW5, richten Sie den Heizstrahler in die gewünschte Richtung und ziehen Sie die Schrauben wieder fest.

Kann ich diesen Heizstrahler an der Decke montieren?

Ja, die Deckenmontage ist für die Modelle S1 (1400 W und 2000 W) mit U-Bügel möglich. Für die Modelle S3 und D3 ist die Deckenmontage ebenfalls mit T-Trägern erlaubt. Beachten Sie die Sicherheitsabstände.

Welche Sicherheitsabstände sind einzuhalten?

Die Mindestabstände sind in Anlage 2 der Anleitung angegeben. Zum Beispiel ein Abstand von mindestens 500 mm zu Seitenwänden und Decke sowie ein Bodenabstand von mindestens 1,80 m. Die Steckdose darf nicht über 70 °C heiß werden.

Was tun bei einer Störung?

Überprüfen Sie zuerst die Stromversorgung und die Sicherungen. Wenn das Problem weiterhin besteht, wenden Sie sich an den Etherma-Kundendienst oder einen autorisierten Händler. Versuchen Sie nicht, das Gerät selbst zu reparieren.

BEDIENUNGSANLEITUNG Solamagic SMS1PLUS1400SW Etherma

Montage- und Gebrauchsanleitung

S1 Infrarotstrahler 1400 W, IP44 (IR05001; IR05026)
S1 Infrarotstrahler 2000 W, IP44 (IR05002; IR05027)
S3 Infrarotstrahler 2500 W, IP44 (IR05008; IR05028)
D3 Infrarotstrahler 2000 W, IP44 (DS 05002; DS 05028)
D3 Infrarotstrahler 2000 W, IP45 (DS 05006)

Inhaltsverzeichnis

Sicherheits- und Bedienungshinweise....3

Lieferumfang 4

Montagehinweise....5

Inbetriebnahme ....17

Reinigungshinweise....17

Garantiebedingungen ....18

Ergänzende Hinweise....19

Anlagen

- Anlage 1:

AX

Technische Daten

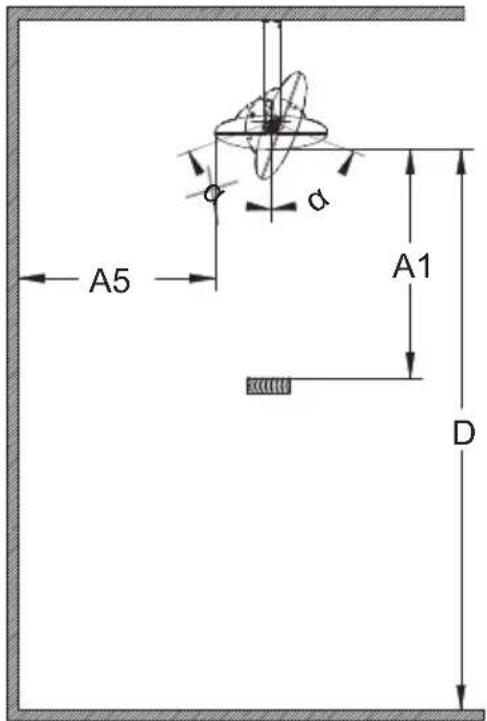

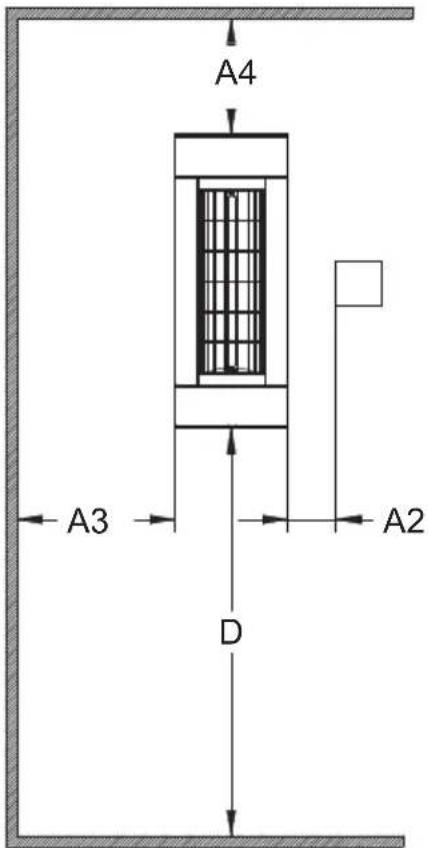

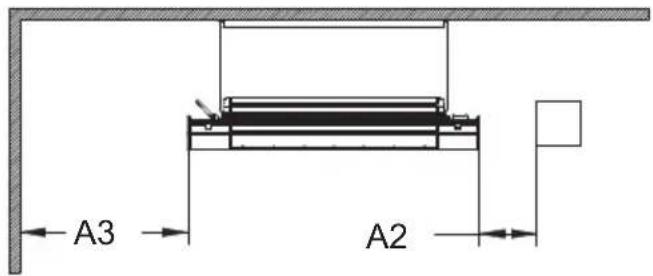

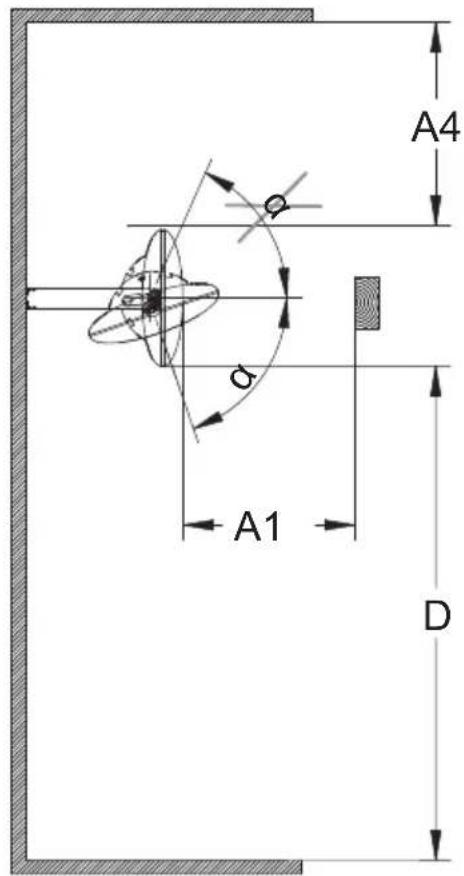

- Anlage 2:

AX

Sicherheitsabstände

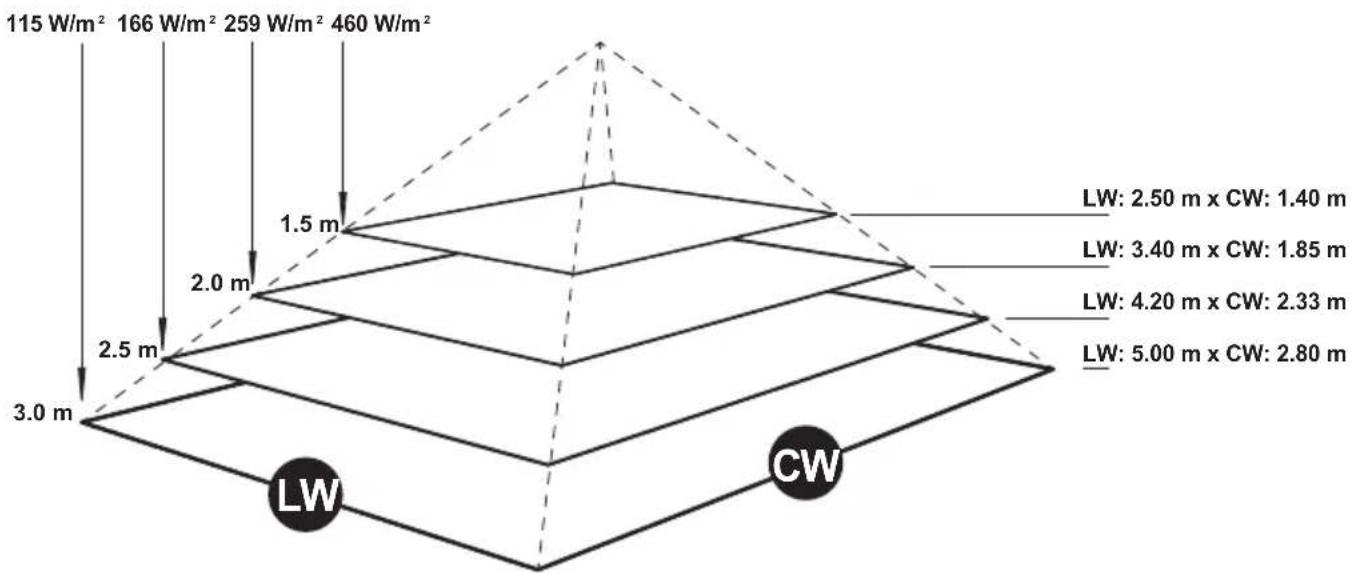

- Anlage 3:

AX

Strahlungsdiagramme

Sicherheits- und Bedienungshinweise

Bitte beachten Sie folgende Hinweise:

• Lesen Sie die Gebrauchsanleitung vor der Montage sorgfältig durch und bewahren Sie diese auf.
• Dieses Heizgerät ist für die Montage im Außenbereich an Gebäudewänden oder anderen festen Konstruktionen bestimmt. Es ist nicht zur Schaffung eines angenehmen Temperaturniveaus in Innenräumen bestimmt.
• Das Gerät ist für die Benutzung von erwachsenen Personen bestimmt. Kinder dürfen nicht mit dem Heizgerät spielen. Kinder jünger als 3 Jahre sind fernzuhalten, es sei denn, sie werden ständig überwacht. Kinder jünger als 8 Jahre dürfen das Gerät nicht ein- und ausschalten, nicht den Stecker in die Steckdose stecken, das Gerät nicht reinigen und keine Wartungsarbeiten durchführen.

Vorsicht – Einige Teile des Produktes können sehr heiß werden und Verbrennungen verursachen. Besondere Vorsicht ist geboten, wenn Kinder und schutzbedürftige Personen anwesend sind.

• Die Montage muss fachgerecht nach den Installationsvorschriften VDE 0100 (ggfl. auch Teil 559 und 701 beachten) von einer fachkundigen Person durchgeführt werden.
• Bei allen Arbeiten die elektrische. Anlage unbedingt spannungsfrei schalten (Netzstecker ziehen, Sicherung ausschalten). Die Heizung erst einschalten, wenn alle Leitungsverbindungen vollständig hergestellt sind.
• Die Hausinstallation zur Stromversorgung des Heizgerätes muss mit einem Schalter ausgeführt sein und mit einer Sicherung von mindestens 16A Träge (Typ C16A) abgesichert sein.
• Nicht direkt unter Steckdosen, Verteilerdosen, Schaltern oder elektrischen Leitungen montieren.
• Steckdosen dürfen sich ausschließlich in den in der Anlage 2 vorgegebenen Positionen befinden.
• Den Wärmestrahler gemäß VDE 0100 Teil 559 nicht in der Nähe von Vorhängen oder brennbaren Stoffen anbringen.
• Das Gerät erfüllt erfüllt mindestens die Schutzart IP24 wenn alle Steckverbindungen (Gerätestecker, Stecker der Erweiterungskomponenten) eingesteckt sind und ist für den Außenbereich zugelassen.
• Betreiben Sie das Gerät niemals unbeaufsichtigt.

• Das Gerät im eingeschaltetem oder warmen Zustand nicht abdecken, es besteht Brandgefahr.

• Zum Verstellen der Strahlrichtung das Gerät abschalten und abkühlen lassen.

• Nicht direkt für längere Zeit, sowie aus kurzer Distanz in die in betrieb befindliche IR-Halogenlampe sehen.
• IR-Halogenlampen sind empfindlich gegen direkten Hautkontakt (nicht mit den Fingern berühren). Fett oder andere Verschmutzungen können Sie mit einem alkohol-getränkten Tuch beseitigen.
• Um die Lebensdauer der IR-Halogenlampe sicherzustellen ist diese vor Vibrationen, Stößen und vor Schadstoffen wie z.B. Säuren, Ammoniak, Zementstaub etc. zu schützen.
• Die IR-Halogenlampe ist vor mechanischer Beanspruchung zu schützen. Sie muss ausgetauscht werden, wenn Veränderungen (Dunkelstellen, Verformungen) sichtbar werden oder die Nennlebensdauer erreicht ist.
• Beschädigte Geräteelemente wie z. B. Anschlussleitung, Schalterwippe, Dichtmanschette oder Heizröhre müssen unbedingt ausgetauscht werden. Das Gerät muß sofort abgebaut und trocken aufbewahrt werden.
• Reparaturarbeiten (Austausch einer defekten Anschlussleitung einer defekten Heizröhre oder ähnliches) sind nur durch den Kundendienst der Herstellerfirma oder einem autorisierten Vertragshändler duchzuführen.
• Reinigungs- und Wartungsarbeiten dürfen ausschließlich von erwachsenen Personen mit hinreichender Fachkenntnis durchgeführt werden.

Lieferumfang

IR-Wärmestahler

Netzanschlussleitung (bei Geräten ohne fest angeschlossene Leitung beigelegt)

Halterung inkl. Befestigungsmittel (beigelegt)

Handbuch

Montagehinweise

• Montage des Strahlers nur mit geeignetem Montagematerial (z.B. bei Stein- oder Betonuntergrund Schraube M6x60 mit Metalldübel) auf festen, tragfähigen, normal-, oder schwer- bzw. nicht-entflammbarem Untergrund.
• Falls Strahler und Steckdose nicht auf der gleichen Fläche montiert wird, ist sicherzustellen, dass das Strahlungsfeld nicht auf die Steckdose gerichtet werden kann. Anderenfalls ist zwingend sicherzustellen, dass die Steckdose im Strahlerbetrieb sich nicht auf über 70°C erwärmen kann.

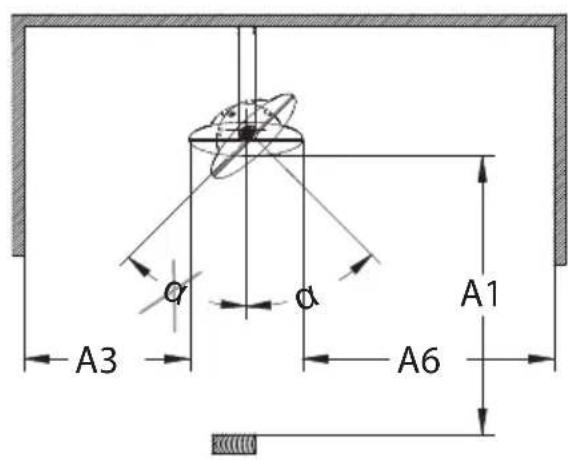

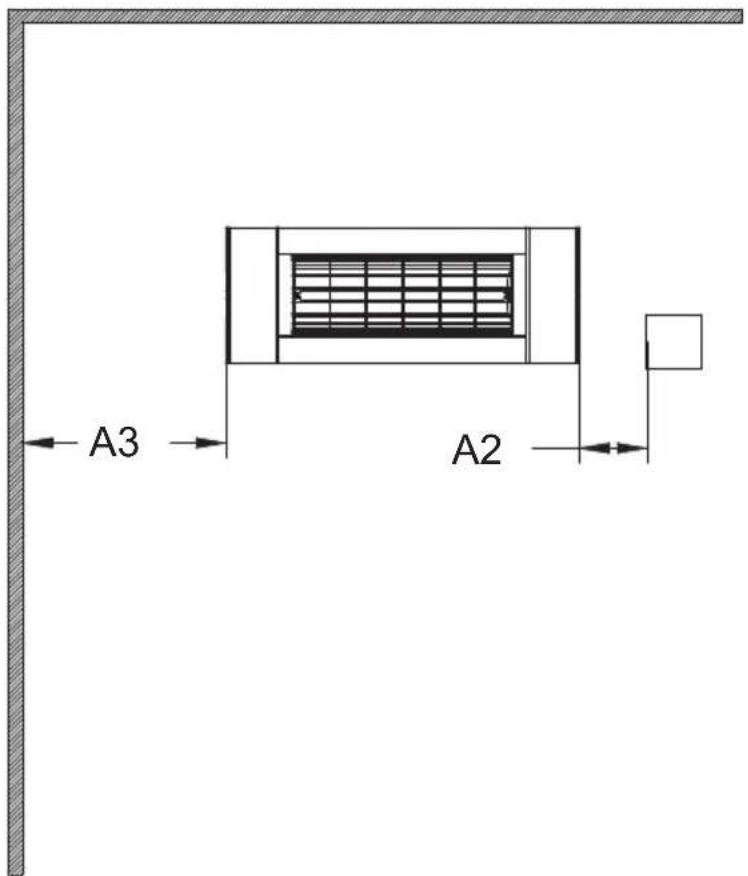

  • Die Sicherheitsabstände gemäß Anlage 2 sind einzuhalten.
• Der Bereich der Wärmewirkung kann anhand des Strahlungsdiagrammes (Anlage 3) abgeschätzt werden. Darin sind in verschiedenen Abständen vom Wärmestrahler die Größen der Strahlungsflächen und jeweils die max. Strahlungsintensität ausgewiesen.
• Montagehöhe: mindestens 1,80 m über Fußboden

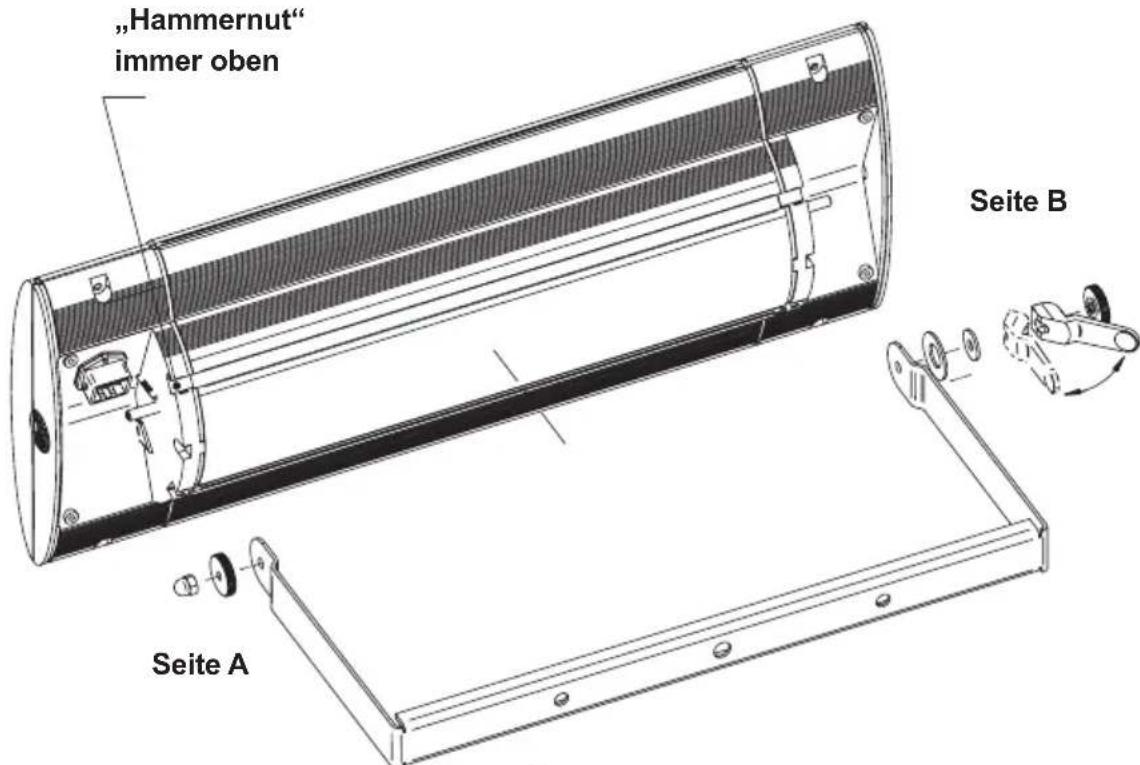

• Der Strahler ist mit Hammernut nach oben orientiert zu montieren. Die Hammernut ist erkennbar bei Blick auf die Gehäuseseite mit der Anschlussleitung (siehe Abbildung unten).

Bei Montage immer oben
Bei Montage immer unten

• Die Strahler S3 und D3 (IR 05008, IR 05028, DS 05002, DS 05006, DS 05028) dürfen nur in waagerechter Ausrichtung montiert und betrieben werden.
- Nur für Typen IR 05001 und IR 05002: Bei schräger Deckenmontage und vertikaler Wandmontage ist das Gerät mit Leitungsanordnung „unten“ zu montieren.

1. Montage Wärmestrahler mit Bügel

Gerätetyp Leistung	Wandmontage Deckenmontage
	horizontal vertical horizontal vertical
IR05001 1400 W	√	√	√	√
IR05002 2000 W	√	√	√	√

• Bügel unter Beachtung der Sicherheitsabstände und Sicherheits- und Bedienhinweise befestigen (siehe Anlage 2)
• Bügel mit 2 Schrauben im Abstand von 200 mm auf der Befestigungsfläche montieren.
• Sofern Erweiterungskomponenten zur Anwendung kommen, sind bei der Wandmontage die äußeren Befestigungspunkte des Bügels zu nutzen (Abstand 350 mm)
• Gerät beginnend auf Seite B aufstecken und dabei den Bügel leicht aufbiegen (Hinweis! „Hammernut“ immer oben)
• Seite A: Rändelmutter M6 und Hutmutter M6/SW10 montieren.
• Rändelmutter handfest anziehen und Hutmutter mit Maulschlüssel SW10 festziehen.
• Seite B: Tellerfeder, Unterlegscheibe; Exzenterhebel und Rändelmutter M6 montieren. Rändelmutter M6 handfest aufdrehen bis zum Druckpunkt am Exzenterhebel. Exzenterhebel in Bügelrichtung spannen.

2a. Montage Wärmestrahler S1 mit T-Halter

Gerätetyp	Leistung	Wandmontage		Deckenmontage
		horizontal	vertikal	horizontal	schräg
IR 05001	1400 W	√	√
IR 05002	2000 W	√	√

Nur für Wandmontage zugelassen!

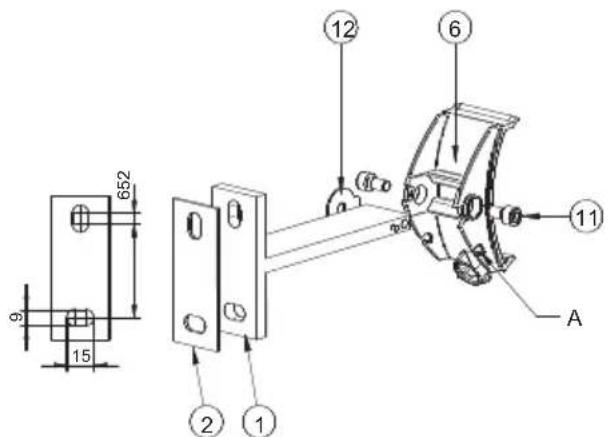

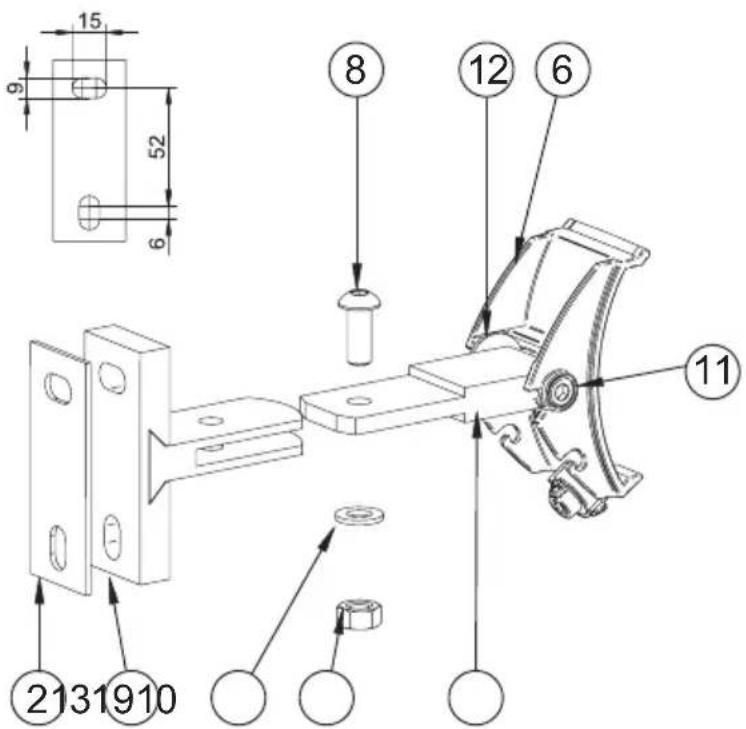

Schritt 1: T-Halter montieren:

- T-Halter (1) mit untergelegter Silikonplatte (2) mit je 2 Schrauben gemäß folgender Abbildung auf der Befestigungsfläche montieren.

Schritt 2: Adapterklaue an T-Halter montieren

• Adapterklaue (6) in das auf der Befestigungsfläche montierte T-Stück (1) schieben. Schraube M8x20/SW5 (8) in die Bohrung stecken. Scheibe (9) unterlegen und Mutter M8/SW13 (10) festziehen.
• Falls die Adapterklaue (6) sich nicht nach unten ausrichten lässt, sind die Schrauben (8) bis (10) zu lösen und die Klaue ist vom Halter zu ziehen. Danach Schrauben (11) demontieren und das Mittelstück (13) mit Lappenscheibe (12) um 180° gedreht wieder auf die Adapterklaue (6) montieren. Abschließend Gerät an den Wandhalter wieder montieren.

Schritt 3: Strahler auf Wandhalter montieren

• Sicherungslasche (3) mit Ring (4) von links in die Schwalbenschwanznut ca. 220 mm weit einschieben.
  • Schraube 3,5x6,5 (5) festziehen.
• Den Excenterspanner (7) der Adapterklaue (6) in Vertikalrichtung (C) ausrichten, siehe Bild unten.
• Den Strahler (B) oben in die Hammernutseite auf die Adapterklaue (6) einhängen und unten auf die Excenterspannerseite (7) einschwenken.

Achtung: Die Adapterklaue muss jetzt jeweils in beide Gerätenuten greifen (Sichtkontrolle)

- Den Excenterspanner (7) mit beiliegendem Innensechskantschlüssel SW5 in Uhrzeigerrichtung fest anziehen (ca. 80° Drehwinkel). Der Wärmestrahler muss spielfrei und fest mit der Adapterklaue verbunden sein.

Achtung: kein Verdrehanschlag; keine 180° Drehung – Excenterspanner nicht überdrehen!

• Den Sicherungsring (4) in die Ausfräsung (A) der Adapterklaue (6) einhängen.
• Zum Einstellen bzw. Verstellen der Stahlrichtung die Schrauben (11) mittels Sechskantstiftschlüssel SW5 lösen, den Strahler in die gewünschte Strahlrichtung bringen und die Schrauben (11) fest anziehen

2b. Montage Wärmestrahler S3 und D3 mit T-Haltern

Gerätetyp Leistung	Wandmontage Deckenmontage
	horizontal vertical horizontal schräg
IR 05008 2500 W	√		√
DS 05002 2000 W	√		√
DS 05006 2000 W	√		√

Hinweis:

Der Wärmestrahler verfügt über einseitigen Schwenkbereich in Richtung Quer-Langlochseite, abhängig von der Montageorientierung des T-Halters.

Bei der Montage an einer Wand ist der T-Halter mit der Quer-Langlochseite unten zu montieren (Bild unten), bei der Montage an der Decke mit der Quer-Langlochseite vorne.

Schritt 1:T-Halter montieren:

• Die S3 bzw. D3 Wärmestrahler sind mit 2 T-Haltern in Abstand von 400 mm unter Beachtung der Sicherheitsabstände und Sicherheitshinweise (siehe Anlage 2) zu installieren.
  • Die Adapterklaue (6) ist zur Montageerleichterung durch Lösen der Schrauben (11) vom T-Halter (1) zu entfernen (Darstellung unten).
• T-Halter (1) mit untergelegter Silikonplatte (2) mit je 2 Schrauben gemäß folgender Abbildung auf der Befestigungsfläche montieren.

Schritt 2: Adapterklauen an T-Halter montieren

- Adapterklauen (6) an die beiden auf der Befestigungsfläche montierten T-Halter montieren, Sicherungsscheibe (12) zwischen T-Halter und Adapterklaue anbringen und von außen Zylinderschrauben (11) in T-Halter einschrauben (Darstellung oben). Bei der Deckenmontage ist die Adapterklaue abweichend zur Darstellung um 180° verdreht an den Halter zu schrauben.

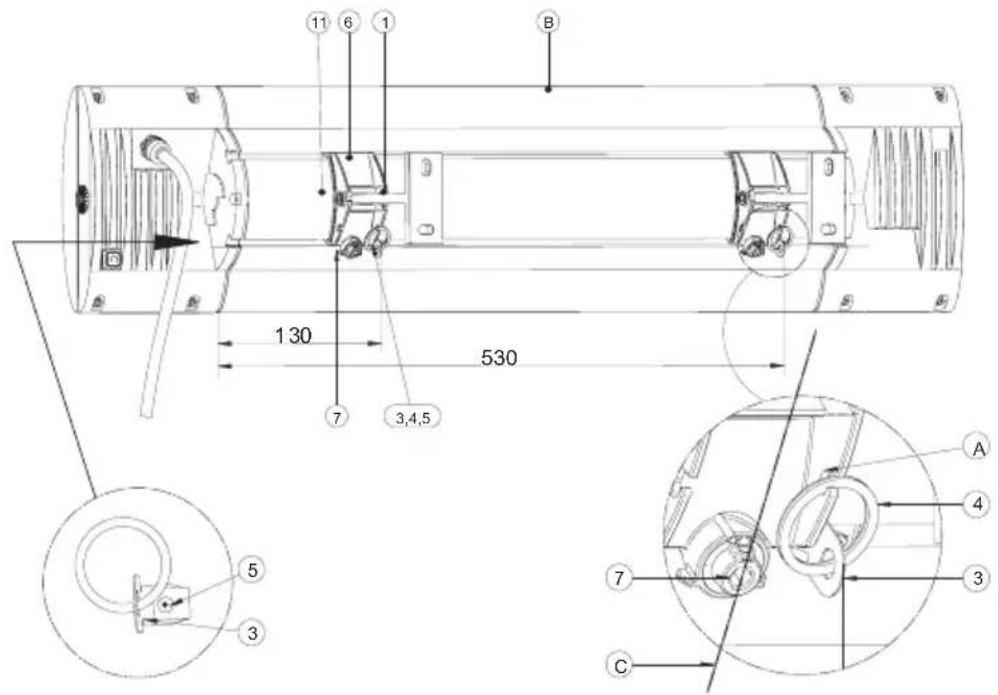

Schritt 3: Strahler auf T-Halter montieren

• Sicherungslaschen (3) mit Ring (4) von der Leitungsseite in die Schwalbenschwanznut ca. 530 mm und 130 mm weit einschieben.
  • Schrauben 3,5x6,5 (5) festziehen.
  • Die Excenterspanner (7) der Adapterklauen (6) in Vertikalrichtung (C) ausrichten, siehe Bild unten.
• Den Strahler (B) oben in die Hammernutseite auf die Adapterklauen (6) einhängen und unten auf die Excenterspannerseite (7) einschwenken.

Achtung: Die Adapterklauen müssen jetzt jeweils in beide Gerätenuten greifen (Sichtkontrolle)

Die Sicherungslaschen (3) müssen sich nun unmittelbar neben den Adapterklauen (6) befinden.

• Die Excenterspanner (7) mit beiliegendem Innensechskantschlüssel SW5 in Uhrzeigerrichtung fest anziehen (ca. 80° Drehwinkel) Der Wärmestrahler muss spielfrei und fest mit den Adapterklauen verbunden sein.

Achtung: kein Verdrehanschlag; keine 180° Drehung – Excenterspanner nicht überdrehen!

• Jeweils den Sicherungsring (4) in die Ausfräsung (A) der Adapterklaue (6) einhängen.
• Zum Einstellen bzw. Verstellen der Strahlrichtung die Schraube (11; linke Adapterklauenseite gemäß Bild unten) mittels Innensechskantschlüssel SW5 lösen, den Strahler in die gewünschte Strahlrichtung bringen und die Schraube (11) fest anziehen.

3. Montage Wärmestrahler mit Deckeneinbaurahmen (Gerätetyp IR 05026, IR 05027, IR 05028, DS 05028)

Allgemeine Hinweise

• Der Deckeneinbaurahmen ist zur Montage in Deckenplatten mit min. 10 mm und max. 30 mm (Blendrahmen-Version max. 25 mm) Materialstärke geeignet.
• Bei Geräten mit hellen Oberflächenbeschichtungen (z. B. bei der Farbe Weiß) können im Dauerbetrieb zu Farbveränderungen der Oberfläche auftreten.
  • Die Montage darf die vorhandene Deckenstatik nicht verändern oder beeinträchtigen.

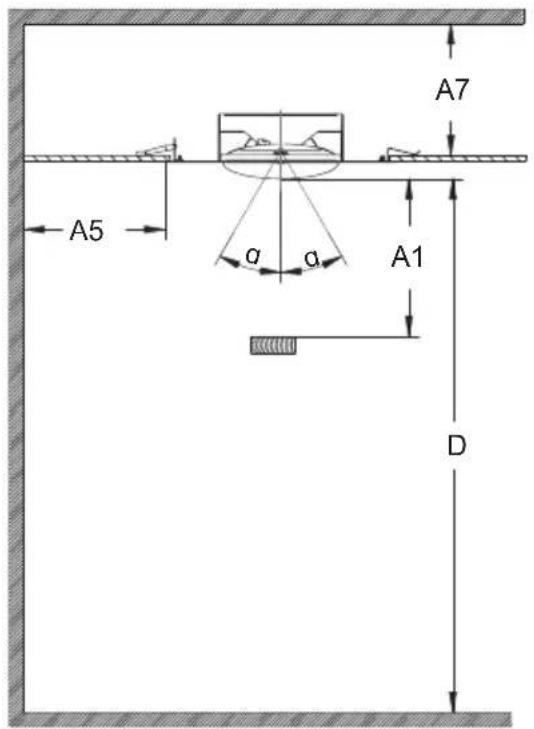

  • Die Mindestabstände gemäß Anlage 2 müssen eingehalten werden.
• Der Deckeneinbauraum muss für die notwendige Luftzirkulation folgende Mindestmaße erfüllen:

Gerätetyp Breite in mm Länge in mm
IR05026IR05027	min. 500 min. 900
IR05028DS05028	min. 600 min. 1200

Die Freiräume dürfen nicht durch Dämmstoff oder anderweitig eingeengt oder abgedeckt werden.

• Für die Montage sind zwei Personen erforderlich.
• Der elektrische Anschluss muss außerhalb des Einbaurahmens erfolgen (Revisionszugang).

3a. Variante Direktverschraubung:

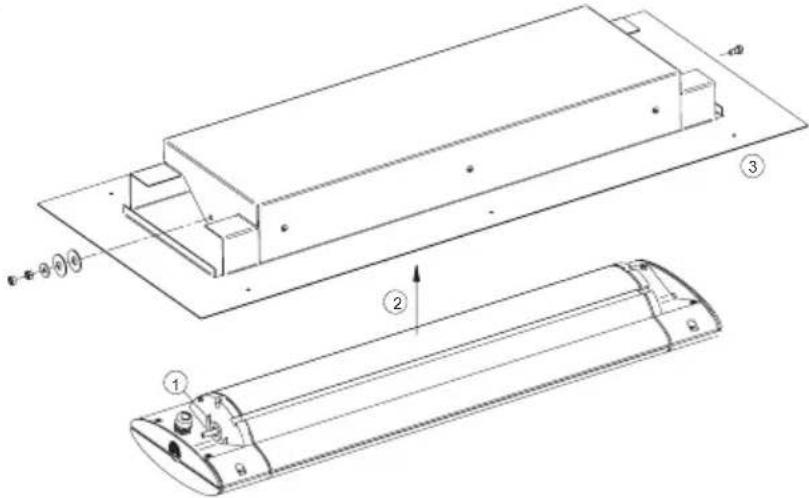

Schritt 1: Gerät mit Haube verschrauben

• ① Die große U-Scheibe auf den Bolzen am Wärmestrahler schieben.
- ② Heizgerät in die Haube schräg einsetzten, bis der Bolzen durch die Bohrung der Haube taucht.
• ③ Gerät komplett in die Haube einschwenken und Gewindeschraube bis zum Anschlag mit Werkzeug 0,5 Nm anziehen
- ④ Zwei Tellerfedern auffädeln, erste mit der Wölbung zur Haube, die zweite mit der Wölbung nach außen. Kleine U-Scheibe auf Gewindebolzen schieben, Sechskantmutter aufschrauben und mit zweiter Sechskantmutter kontern. Das Gerät muss sich in der Haube mit geringer Reibung schwenken/kippen lassen.

Schritt 2: Einbauraum vorbereiten

- Deckenausschnitt mit Abmessungen (x) mm und (y) mm bauseits erstellen:

Gerätetyp	Deckenausschnitt in mm		AbständeBefestigungsbohrungen in mm
	Breite (x) L	Länge (y) a b c
IR05026 IR05027	280 625	495 247,5 310
IR05028 DS05028	280 850	720 360 310

- Befestigungsbohrungen a und b in die Deckenplatte einbringen.

Schritt 3: Gerät in Einbauraum montieren

• Gerät elektrisch anschließen, aber nicht einschalten.
• Gerät in den Deckenausschnitt positionieren.

Achtung:

Die Anschlussleitung muss von dem Gerät direkt weggeführt werden. Sie ist im Einbauraum außerhalb des Ausschnittsbereichs zu verlegen.

- Einbaurahmen von außen mit sechs Schrauben Nenndurchmesser 4 mm mit der Deckenplatte verschrauben.

Achtung:

Auf feste, dauerhaft sichere Verschraubung achten. Gegebenenfalls Zusatz-Montagerahmen (Zubehör) verwenden!

3b. Variante Blendrahmen:

Schritt 1: Einbauraum vorbereiten

- Deckenausschnitt mit Abmessungen (x) mm und (y) mm bauseits erstellen:

Gerätetyp	Deckenausschnitt in mm
	Breite (x) Länge	(y)
IR 05026; IR 05027 300 625
IR 05028; DS 05028 300 850

• Montagetragerahmen hinter der Decke auflegen, sodass die Innenlaschen in den Deckenausschnitt eintauchen.
• Montagerahmen zum Ausschnitt zentrieren und stirnseitig an den Innenlaschen mit der Deckenplatte verschrauben.
• Montagerahmen im Ausschnitt zentrieren und stirnseitig mit der Deckenplatte verschrauben. Bei dünnen Deckenplatten (< 15 mm) Anschraublaschen ggf. zurückbiegen oder entfernen. (Einzelheit A)

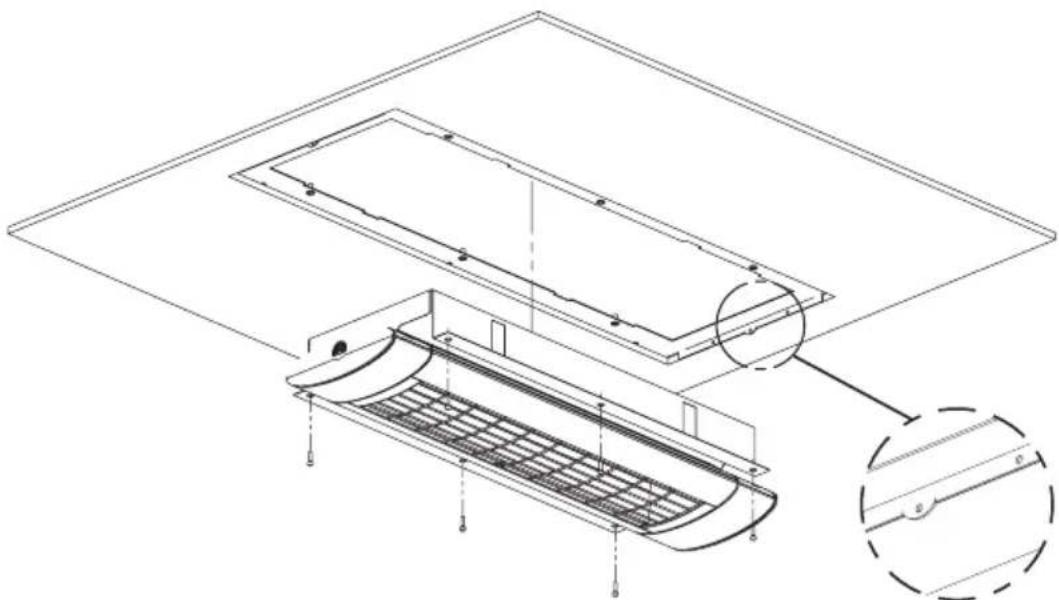

Schritt 2: Gerät im Einbauraum montieren

• Gerät elektrisch anschließen, aber nicht einschalten.
• Gerät mit dem Montagetragrahmen mit 6 Schrauben M 4 x 18 und U-Scheiben verschrauben
  • Schrauben fest anziehen

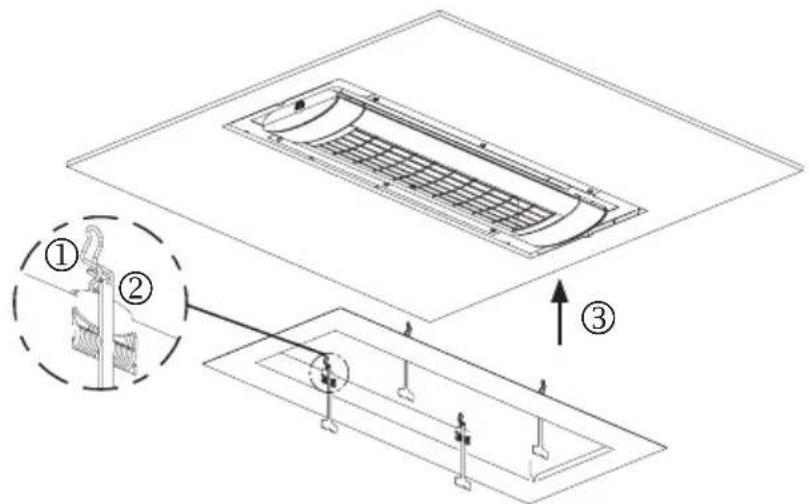

Schritt 3: Blendrahmen montieren

Achtung: Es besteht Verletzungsgefahr! Unbedingt Arbeitshandschuhe tragen!

• ① Die Federn vorspannen, bis sie in der Arretierung einrasten.

Achtung: Quetschgefahr durch zurückspringende Feder. Nicht in den Klemmbereich der Feder greifen!

• ② Entriegler an der Knickstelle in jede Feder einhängen und aus dem Rahmenausschnitt heraushängen lassen.

• ③ Rahmen positionieren: Die vorgespannte Federspitzen in den Zwischenspalt der Strahlerhaube setzen.
• ④ Blendrahmen gegen den Deckenausschnitt drücken
- ⑤ Entrieglungselemente nach unten ziehen und Federn jeweils gegen den Montagerahmen schnappen lassen.

Hinweis: Entriegler sorgfältig aufbewahren für spätere Demontage und anschließende Montage

Demontage:

- Blendrahmen am Außenrand von der Decke abziehen bis die Klemmfedern im Zwischenspalt erreichbar sind.

Achtung: Es besteht Verletzungsgefahr! Unbedingt Arbeitshandschuhe tragen!

- Feder zurückdrücken und Rahmen aus dem Einbauraum herausschwenken. Federn langsam entlasten.

OPTION

4. Für Erweiterungskomponenten zum Wärmestrahler

• Erweiterungskomponenten dürfen ausschließlich für die vorgesehenen Gerätetypen eingesetzt werden.
• Bei der Verwendung von Erweiterungskomponenten ist die entsprechende Montage- und Gebrauchsanleitung unbedingt zu beachten.
• Mit der Verwendung von Erweiterungskomponenten (z.B. Funkmodul) verändern sich die technischen Daten in Anlage 1.

1. Transportsicherung im Reflektor vollständig entfernen, sofern vorhanden.
2. Beigelegte Netzanschlussleitung (A) an Gerät (B) anschliessen und mit Sicherungsbügel (C) fixieren.
3. Anschluss an Stromnetz herstellen (Schukostecker).

Bei Modellen ohne Schalter erfolgt die Heizleistung sofort mit dem Einstecken des Netzsteckers in die Steckdose. Bei den Modellen mit Schalter oder Funkempfänger wird die Heizleistung durch die Betätigung des Schalters bzw. der Fernbedienung aktiviert.

Reinigungshinweise

• Gerät vom Netz trennen.
• Gehäuse abkühlen lassen.
- Gehäuse mit einem feuchten, weichen Lappen abwischen, dabei keine Reinigungsmittel verwenden.

Das Gerät niemals in Flüssigkeiten tauchen oder abspritzen.

Eine eventuelle Verfärbung des Schutzgitters infolge Wärmeeinwirkung resultiert aus normalen physikalischen Vorgängen und stellt keinen Mangel dar.

Garantiebedingungen S1, S3 und D3-Geräte

Für dieses Gerät leisten wir Garantie gemäß nachstehenden Bedingungen:

1. Wir beheben unentgeltlich nach Maßgabe der folgenden Regelungen Schäden oder Mängel am Gerät, die nachweislich auf einem Werksfehler beruhen, wenn sie uns unverzüglich nach Feststellung am Gerät und innerhalb von 5 Jahren nach Lieferung an den Endabnehmer gemeldet werden. Die Garantiedauer für die Heizröhre beträgt 12 Monate mit max. 5000 Betriebsstunden in diesem Zeitraum. Eine Garantiepflicht wird nicht ausgelöst durch geringfügige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Gerätes unerheblich sind. Ebenfalls entfällt eine Garantiepflicht bei Schäden aus besonderen Klimabedingungen, bei anormalen Umweltbedingungen oder bei sachfremden Betriebsbedingungen. Ihr Fachhändler berät Sie gerne über Geräteausführungen in derartigen Einsatzfällen. Es kann keine Garantie übernommen werden, wenn die Schäden oder Mängel am Gerät auf fehlerhaften Einbau oder Nichtbeachtung von Bedienungshinweisen zurückzuführen sind.

2. Die Garantieleistung erfolgt in der Weise, dass mangelhafte Geräte nach unserer Wahl unentgeltlich instandgesetzt oder durch einwandfreie Geräte ersetzt werden. Geräte, für die unter Bezugnahme auf diese Garantie eine Garantieleistung beansprucht wird, sind dem Hersteller oder einer autorisierten Servicestelle zu übergeben oder zuzusenden. Bei einer Zusendung liegt das Transportrisiko beim Einsender. Versand-, Transport-, Wege- sowie Arbeitskosten des Endabnehmers werden nicht erstattet. Es ist jeweils der Kaufbeleg mit Kauf- und/oder Lieferdatum sowie eine detaillierte Fehlerbeschreibung vorzulegen. Ersetzte Geräte gehen in unser Eigentum über.

3. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen vorgenommen werden, die hierzu von uns nicht ermächtigt sind oder wenn unsere Geräte mit Ersatzteilen, Ergänzungs- oder Zubehörteilen versehen werden, die keine Originalteile sind und einen Defekt verursacht haben. Das Gleiche gilt, wenn das Typenschild bzw. die Gerätenummer entfernt oder unleserlich gemacht wurden.

4. Ausgeschlossen von dieser Garantie sind Schäden oder Mängel aus nicht vorschriftsmäßigem Anschluss, unsachgemäßer Handhabung, mechanische Beschädigungen insbesondere an der Heizröhre sowie Nichtbeachtung der Einbauvorschriften und Bedienungsanweisungen. Für Folgeschäden übernehmen wir keine Haftung.

5. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Er- satzteile endet mit der Garantiefrist für das ganze Gerät. Sofern ein Schaden

oder Mangel nicht beseitigt werden kann oder die Nachbesserung von uns abgelehnt oder unzumutbar verzögert wird, wird auf Wunsch des Endabnehmers kostenfrei gleichwertiger Ersatz geliefert. Im Falle einer Ersatzlieferung behalten wir uns die Geltendmachung einer angemessenen Nutzungsanrechnung für die bisherige Nutzungszeit vor.

Diese Garantiebedingungen gelten ab 1.1.2021 für in einem Land der Europäischen Union gekaufte Geräte, selbst wenn Sie diese im Ausland nutzen. Die Garantiebedingungen haben keine Auswirkungen auf den gesetzlichen Gewährleistungsanspruch.

Ergänzende Hinweise

Technische Änderungen vorbehalten.

Dieses Produkt ist „Made in Germany“.

Weitere Produkte von SOLAMAGIC® und Zubehör finden Sie unter:

www.SOLAMAGIC.com

Infrarood warmtestraler

Disse produkt er „Made in Germany“.

Disse produktene er „Made in Germany“.

Technische Daten, Sicherheitsabstände, Strahlungsdiagramme

Bijlagen

Technische gegevens, veiligheidsafstanden, stralingsdiagrammen

Bilag

Anlage 1 – Appendix 1: Technische Daten - Technical data

	0	Gerätetyp	IR05001	IR05002	IR05008	IR05026	IR05027	IR05028	DS05002	DS05006	DS05028
	1	Geräteleistung (W)	1400	2000	2500	1400	2000	2500	2000	2000	2000
	2	Stromanschluss 230V~
	3	Schutzart IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP 44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP
	4	Schutzklasse SK I
	5	Prüfzeichen: - - -
	6	AbmessungenLänge x Breite x Höhe (mm)	520x200x92	520x200x92	745x200x92	675x370x111	675x370x231	900x370x111	745x200x92	745x200x92	900x370x111
	7	Gewicht (kg) 3 3 4 6,2 7,5 9,1 3	8 3,8 9
	7a	Mehrgewicht Blendrahmen (kg)				1,4 1,4 3 3
	8	Mittlere Lebensdauer (h) 5000
	9	Abstand H1 (mm)	139	173	-	-	-	-	-	-	-
		Abstand H2 (mm)	231	265	-	-	-	-	-	-	-
		Abstand H3 (mm)	124	24 138	-	-	- 138	138 -
		Abstand H4 (mm)	216	216 230	-	-	- 230	230 -

Anlage 2 : Sicherheitsabstände

Appendix 2 : Safety distances

Wandmontage, horizontal

(Nicht geeignet für Gerätetyp IR 05026, IR 05027, IR 05028, DS 05028) ①

Mindestabstände in mm 2
Gerätetyp	1	IR 05001 IR 05002 IR 05008 DS 05002 DS 05006
Geräteleistung (W)	3	1400 2000 2500 2000 2000
Abstand Fußboden / Gerät D		1800 1800 1800 1800 1800
Abstand zur angestahlten Fläche A1		900 1000 900 900 900
Abstand zur Steckdose A2		100 100 100 100 100
Abstand zur seitlichen Wand	A3	300 350 300 300 300
Abstand zur darüberliegenden Decke	A4	300 350 300 300 300
Verstellbereich α		45° 45° 45° 45° 45°

Anlage 2 : Sicherheitsabstände (Fortsetzung) Appendix 2 : Safety distances (Continuation)

Wandmontage vertikal (Nur für Gerätetyp IR 05001 und IR 05002 ④ Wall mounting, vertical (Only for device type IR 05001 and IR 05002)

Mindestabstände in mm 2
Gerätetyp	0	IR05001 IR05002
Geräteleistung (W)	3	1400 2000
Abstand Fußboden / Gerät D 1800 1800
Abstand zur angestahlten Fläche A1 900 1000
Abstand zur Steckdose A2 100 100
Abstand zur seitlichen Wand A3 300 350
Abstand zur darüberliegenden Decke A4 350 400
Abstand zur angestrahlten Wand A6 1200 1400
Verstellbereich		45°	45°

⑥ Ansicht von vorn
5 ▲ Bei vertikaler Montage Anschlußleitung immer unten!

Anlage 2 : Sicherheitsabstände (Fortsetzung) Appendix 2 : Safety distances (Continuation)

Deckenmontage – Ceiling installation ⑧

Mindestabstände in mm 2
Gerätetyp	0	IR05001	IR05002	IR05008	IR05026	IR05027	IR05028	DS05002	DS05006	DS05028
Geräteleistung (W)	3	1400	2000 2	500 14	00 200	0 2500	2000	2000 2	000
Abstand Fußboden / Gerät	D	1800	1800 1	800 18	00 180	0 1800	1800	1800 1	800
Abstand zur angestrahlten Fläche	A1	900	1000 90	00 900	1000 9	00 900	900 9	00
Abstand zur Steckdose	A2	100	100 100	100 1	00 100	100 1	00 100
Abstand zur seitlichen Wand	A3	350	400 350	350 4	00 350	350 3	50 350
Abstand zur dahinter liegenden Wand	A5	350	400 350	450 5	00 450	350 3	50 450
Deckeneinbautiefe / Abstand zur Zwischendecke	A7	---	110 230	110 -	- 110
Verstellbereich		45° 4	45° 45°	20° 20°	20° 4	45° 45°	20°

Deckenmontage – Ceiling installation ⑧ (für Gerätetyp IR 05001 und IR 05002 ausschließlich mit U-Bügel) ⑨ (for device type IR 05001 and IR 05002 solely with U-bracket)

Anlage 2 : Sicherheitsabstände (Fortsetzung) Appendix 2 : Safety distances (Continuation)

⑩ Schrägmontage nur für Geräte IR 05001 (1400 W) und IR 05002 (2000 W)

⑪ Deckeneinbau nur für Geräte IR 05026, IR 05027, IR 05028 und DS 05028 Ceiling installation only for heaters IR 05026, IR 05027, IR 05028 and DS 05028

Anlage 3: Strahlungsdiagramm

Leistung Wärmefläche

②

Anlage 3: Strahlungsdiagramm
