Producttype	Digitale endoscoop
Merk	Voltcraft
Model	BS1500T
Afmetingen (apparaat zonder hoes)	Ongeveer 125 x 240 x 50 mm
Gewicht (apparaat met hoes, SD-kaart en batterij)	Ongeveer 630 g
Voeding	Oplaadbare LiPo-batterij of netadapter 100‑240 V AC / 5 V DC, 2 A
Scherm	Geïntegreerd TFT-scherm
Opslagmedium	SDHC-geheugenkaart (max. 32 GB, meegeleverd 4 GB)
Fotoformaat	JPEG, max. 640 × 480 pixels
Videoformaat	ASF, max. 640 × 480 pixels, MPEG4-compressie
Video-uitgang	PAL en NTSC via meegeleverde AV-kabel
Aansluitingen	8-polige aansluiting voor endoscoopcamera, mini USB 1.1, netingang, AV-uitgang 3,5 mm jack, SDHC-slot
Hoofdfuncties	Foto's nemen, video opnemen, digitale zoom, beeldrotatie, fotovergelijking, afstandsteller, instelbare LED-verlichting
Bedrijfstemperatuur	-20 °C tot +60 °C
Laadtemperatuur	0 °C tot +40 °C
Onderhoud en reiniging	Reinigen met een droge doek; voor de lens de meegeleverde reinigingsset gebruiken. Het basisapparaat niet onderdompelen.
Veiligheid	Alleen gebruiken voor inspectie van spanningsloze installaties; niet blootstellen aan vocht; niet direct in de LED-straal kijken.
Leveringsinhoud	Basisapparaat, AV-kabel, LiPo-batterij, SDHC-kaart 4 GB, netadapter, reinigingsset, beschermhoes, koffer, mini USB 2.0-kabel, gebruiksaanwijzing

Veelgestelde vragen - BS1500T VOLTCRAFT

Hoe zet ik de BS1500T endoscoop aan en uit?

Om aan te zetten, druk 3 tot 5 seconden op de aan/uit-knop (A16). Om uit te schakelen, druk nogmaals 3 tot 5 seconden op dezelfde knop tot het scherm uitgaat.

Hoe plaats ik de LiPo-batterij?

Open het deksel van het batterijvak aan de achterkant van het apparaat. Sluit de connector van de batterij aan op de interne aansluiting met inachtneming van de polariteit, plaats de batterij in het compartiment en sluit het deksel tot het vastklikt.

Hoe laad ik de batterij op?

Verwijder de rubberen afdekking aan de rechterkant van het apparaat, sluit de meegeleverde netadapter aan op de ingang C3 en steek de adapter in het stopcontact. Het opladen begint automatisch.

Hoe plaats ik de SDHC-geheugenkaart?

Schakel het apparaat uit. Verwijder de rubberen afdekking aan de rechterkant, plaats de SDHC-kaart in de sleuf C1 (contacten naar boven en links) tot deze vastklikt.

Hoe neem ik een foto of maak ik een video?

Druk in de voorbeeldmodus op toets A13 om een foto te nemen. Druk op toets A6 om een video op te nemen en nogmaals om te stoppen.

Hoe zet ik bestanden over naar een computer?

Zet de endoscoop aan en sluit deze via de mini-USB-kabel aan op een computer. Het apparaat wordt weergegeven als een kaartlezer: u kunt dan foto's en video's van de SD-kaart kopiëren.

Hoe stel ik de datum en tijd in?

Selecteer in het menu 'Datum/Tijd'. Kies eerst het datum- en tijdformaat, stel daarna de waarden in met toetsen A6 (verlagen) en A13 (verhogen). Bevestig met OK.

Hoe gebruik ik de LED-verlichting van de camera?

Druk in de voorbeeldmodus op toets A11 (zon met pijl omhoog) om de helderheid te verhogen en op A12 (zon met pijl omlaag) om deze te verlagen.

Wat te doen als het scherm na het inschakelen zwart blijft?

Controleer of de batterij is opgeladen en correct is aangesloten. Laad de batterij indien nodig op of voer een reset uit door met een dun voorwerp op de resetknop aan de achterkant van het apparaat te drukken.

Hoe reinig ik de endoscoop?

Gebruik een schone, droge en zachte doek voor de buitenkant. Gebruik voor de cameralens de meegeleverde reinigingsset, een klein penseel of een wattenstaafje. Gebruik nooit agressieve schoonmaakmiddelen.

GEBRUIKSAANWIJZING BS1500T VOLTCRAFT

Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle rechten incl. vertaling voorbehonden. Elke reproductie, ongeacht de methode, bijv. fotokopie, microverfilming of de registatie in elektronische gevevensverwerkingssystemen vereist een voorafgaande schrifelijke toestemming van de uitgever. Nadruk, ook gedeelijk, is verboden. De publicatie voldoet aan de technische stand ten tijde van het drukken.

Copyright 2021 door Conrad Electronic SE. 1340787_V4_1221_02(dm_mh_4L

VOLTCRAFT®

Bedienungsanleitung

NL Gebruiksaanwijzing

BS-1500T Endoscoop Basisappa- raat

Bestelnr. 1340787 Pagina 67 - 88

Seite

1. Inleiding 69
2. Verklaring van symbolen, opschriften 70
3. Voorgeschreven gehruik 70
4. Leveringsomvang 71
5. Veiligheidsvoorschriften 71

a) Algemeen 71
b) Accu. 72

1. Bedieningselementen 74

2. Schermweergave 76

3. Ingebruikname 77

a) Accuplaatsen 77
b) Accu opladen 77
c) SDHC-geheugenkaart installeren 78
d) Endoscoopcamera aansluten 78
e) Apparaat in- en uitschakelen 79
f) Cameraverlichting instellen 79

1. Configuratie 80

a) Taal instellen 80
b) Datum en tijd instellen 80
c) Automatische uitschakeling 81
d) Videoformaat instellen 81
e)Alle beelden en video's wissen. 81
f) Afstandsteller 81

1. Bediening 82

a) Foto's nemen 82
b) Video opnemen 82
c) Foto's en video's weergeven 83
d) Foto's en video's wissen 83
e) Foto's vergelijkken 84
f) Digitale zoom 84
g) Schermweergave draaien 84

Pagina

1. Aansluiting op een pc 85
2. Gebruik van de video-uitgang 85
3. Herstellen van de fabrieksinstellungen 86
4. Verhelpen van storingen 86
5. Onderhoud en verzorging 87
6. Afvoer 87

a) Algemeen 87
b)Accu. 87

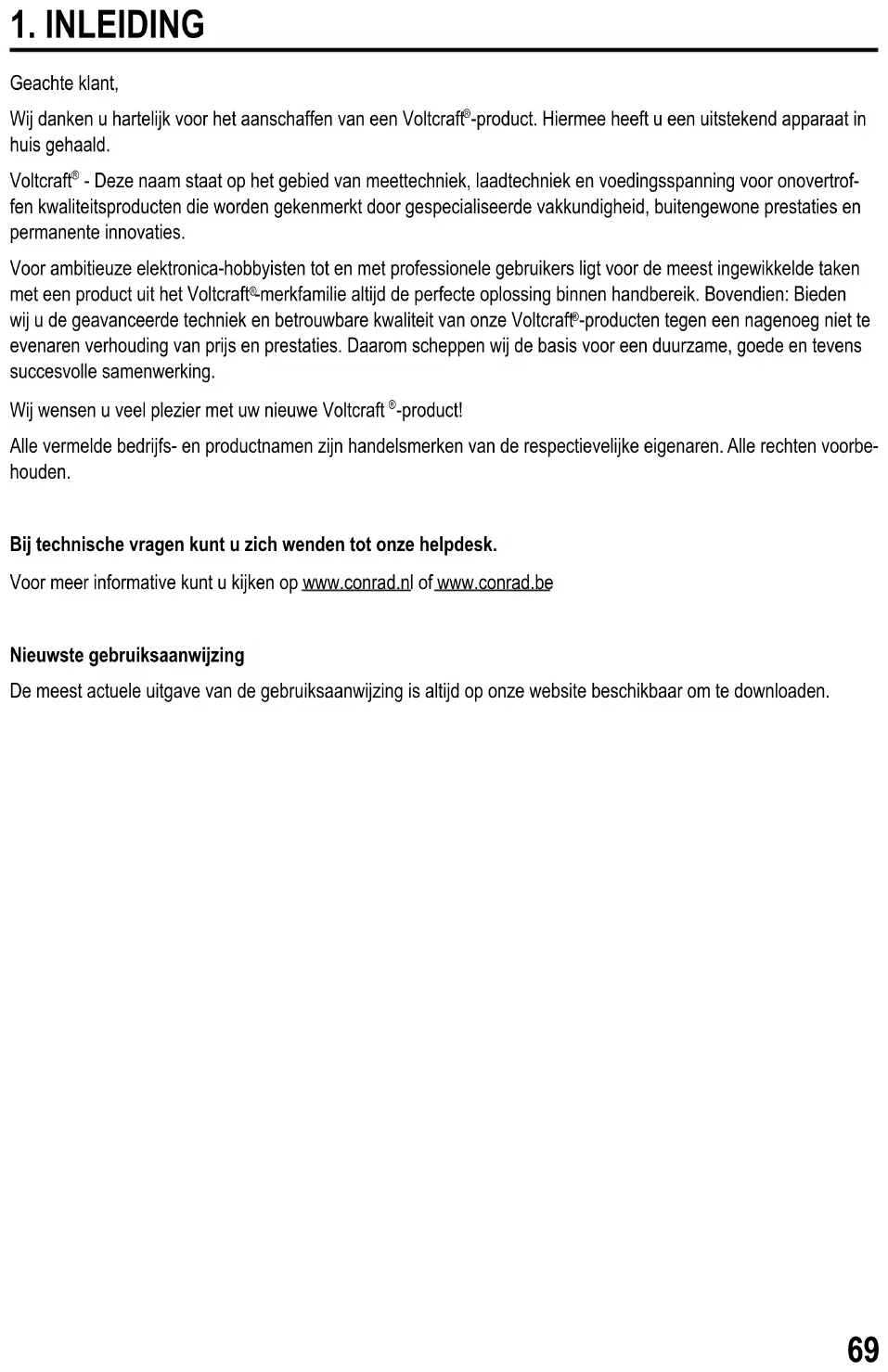

Wij danken u hartelijk voor het aanschaffen van een Voltcraft®-product. Hiermee heeft u een uitstekend apparaat in扣除 huis gehald.

Voltcraft® - Deze naam staat op het gebied van meettechniek, laadtechniek en voedingsspanning voor onovertrofen kwaliteitproducten die worden gekekenmerkt door gespecialiseerde vakkundigheid, buitengewone prestaties en permanente innovations.

Voor ambitieuze elektronica-hobbyisten tot en met professionele gebruikers ligt voor de meest ingewikkelde taken met een product uit het Voltcraft®-merkfamilie altijd de perfecte oplossing binnen handbereik. Bovendien: Bieden wij u de geavanceerde techniek en betrouwbare kwaliteit van onsze Voltcraft®-producten gegen een nagenoeg Niet te evenaren verhouding van prijs en prestaties. Daarom scheppen wij de basis voor een duurzame, goede en tevens succesvolle samenwerking.

Wij wensen u veel plezier met uw nieuwe Voltcraft®-product!

Alle vermelde bedrijfs- en productnamen zijn handelsmerken van de respectievelijke eigenaren. Alle rechten voorhoven.

Bij technischevragenkuntuzichwenden totonze helpdesk.

Voor meer informative kunt u kijken op www.conrad.nl of www.conrad.be

Nieuwste gebruiksaanwijzing

De meest actuèle uitgave van de gebruiksaanwijzing is aftijd op onsze website beschikbaar om te downloaden.

Dit symbol worden gebruikt wanner er gevaar bestaat voor uw gezondheid, bijv. door een elektrische schok.

Het symbol met het uitroepteken in een drihoek wijst op belangrijke aanwijzingen in deze gebruiksaanwijzing die in ieder geval要去en worden opgevolgd.

Het „pijl"-symbool wijst op speciale tips en aanwijzingen voor de bediening van het product.

Het endoscoop-basistoestel is in combinatie met een afzonderlijk verkrijgbare endoscoopcamera een visuelhulp-middel voor het optisch zoekenaar fouten en het inspecteren van spanningsvrije installaties en voorzieningen.

Het camerabeeid wordt op de ingebouwde TFT-monitor weergegeven. Ogenomen beelden of video's kunnen via de geheugenkaart, USB of video-uitgang worden overpezet.

De verlichting aan de punt van een passende endoscoopcamera kan met dit endoscoop-basisapparaat traploos worden geregeld.

Het product mag Niet aan vochtigheid worden blootgesteld of worden ondergedompeld.

De stroomvoorziening gebeurt via de LiPo-accu of het meegeleverde stekkernetdeel.

Een passende endoscoopcamera, zoals vb. de 1214310 vindt u in unsere online-shop, op de productpage onder de rubriek Accessoires.

Het gebruik in explosieve omgevingen of bij mensen en dieren is Niet toegestaan.

Een ander gebruik dan hierboven beschreiben kan leiden tot beschadiging van het product. Er bestaan ook andere gezaren.

Lees deze gebruiksaanwijzing volledig en aandachtig door; deze bevat belangrijke instructies voor de configuratie,plaatsing, bediening en het gebruik. Neem alle veiligheidsvoorschriften in acht!

Dit product voldoet aan de wettelijkke nationale en Europese voorschriften.

4. LEVERINGSOMVANG

Endoscoop-basisapparaat BS-1500T

• AV-kabel (2x cinch op 3,5" cinch)

• LiPo-accu

4 GB SDHC-geheugenkaart

• Stekkertransformator

Reinigungsset

Rubberen beschemhulsel

Koffer

• Mini-USB 2.0-kabel

• Gebruiksaanwijzing

Meest recente gebruiksaanwijzing

Download de meest recente gebruiksaanwijzing via www.conrad.com/downloads of scan de aufgebeelde QR-code. Volg de aanwijzingen op de website.

5. VEILIGHEIDSVOORSCHRIFTEN

Bij schade veroorzaakt door het Niet opvolgen van de gebruiksaanwijzing, vervalt hetrecht op garantie! Voor gevolgschade die hieruit ontstaat, zich wij Niet aansprakelijk!

Voor materièle of persoonlijke schade, die door ondeskundig gebruik of nicht inachtname van de veiligheidsvoorschriften veroorzaakt worden zich wij Niet aansprakelijk. In zulke gezallen vervalt de garantie!

Geachte klant,

De volgende veiligheidsvoorschriften dienen nicht alleen ter bescherming van uw eigien gezondheid maar ook ter bescherming van het product.

Lees waarom dit hoofdstuk zeer aandachtig door voordat u het product gebruikt!

a) Algemeen

• Om verilgheids- en vergunningsredenen is het eigenmachtig ombouwen en/of veranderen van het product Niet toegestaan!

• De opbouw van de stekkeradapter voldoet aan beschemingsklasse II.

• Er dient een stopcontact voor het netdeel in de buurt van het apparaat en gemakkelijk bereikbaar teijken.
• Het product is alleen geschikt voor droge, gesloten binnenruimtes. U mag het Nietblootstellen aan direct zonlicht, hitte, koude, vochtigheid of nattigheid, anders raakt het beschadigd.

Er besteht het levensgevaar door een elektrische schok!

• Trek de stekkervoeding nooit aan het snoer uit de contactdoos.

• Wanner het stekkeradapter tekenen van schade vertoont, mag u het nicht beetpakken, er bestaat levensgevaar door elektrische schok!

Schakel eerst de netspanning maar de contactdoos aan alle polen, die is aangesloten op de stekeradapter, af (bv. bijbehorende beveiligingsautomatisme uitschakelen of zekering eruit draaien, verwogens de bijhorende aardlekschakelaar uitschakelen). Trek pas daarna het netdeel UIT de contactdoos en breng het product maar een werkplaats.

• Het endoscoop-basistoestel is nicht waterdicht en mag THATIOW water worden gezrukt. Bescherm het basistoestel gegen opspattend water.
• De endoscoop mag alleen in spanningsvrije installations voor inspectiedoeleinden worden gebruikt. De kop van een passende endoscoopcamera isuit metaal en kunnen tot kortsluitingen leiden. Schakel omwille van veiligheidsredenen voor elke inspectie alle installationonderdelen spanningsvrij.

• Als de verlichting van een optionele camera door LED's geleurt, mag u nooit rechtstreeks of met optische instrumenten in de LED-straal kijken.

• Zet geen brandende voorwerpen, zoals vb. kaarsen, op het apparaat.

• Voor u is het product onderhoudsvrij. Service en reparations mogen alleen uitgevoerd worden door een specialist/gespecialiseerde reparatieplaats. Er bevinden zich geen onderhoudsonderdelen in het binnenste van het product; opent u het waarom nooit.

• Houd het apparaat uit de zon en bescherm het gegen overmatige hitte ( >60^ ), kou ( < -20^ ), stof en vuil, trillingen of mechanische belasting.
• Dit product is geen spelégoed: houd het waarom buiten bereik van kinderen! Het product bevatkleine onderdelen en accu's.
• Laat het verpakkingsmaterialien Niet rondslingeren. Dit kan voor kinderen gevaarlijk spellegood�n.
• Behandel het product voorzichtig, door stoten, schokken of een val - zichs van geringe hoogte - kan het beschadenigden.
• Wanner u vragen heeft, die nicht in deze gebruiksaanwijzing worden beantwoord, kurz u contact opnemen met unsere technische helpdesk of een andere deskundige.

b) Accu

• Houd de accu van het product buiten bereik van kinderen.

• U mag de accu Niet zomaar lately rondslingeren wegens het gevaar dat kinderen of huisdieren hem inslikt. Raadpleeg bij inslikken onmiddelijk een arts. Dit is levensgevaarlijk!

• Een lekkende of beschadigde accu kan bij huidcontact door een bijtende werkung letselveroorzaken; draag derhalve in dit geval beschermende handschoenen.
• Vervang een defecte accu zo snel möglichk door een neue of verwijder deze. Een defecte accu kanlekken en het apparaat beschadigen!
• Als u het product langere vrij Niet gebruikt (bijv. als u het opbergt), moet u de geplaatste accu verwijderen. Oude accu's konnen namelijk lekken en het product beschadigen. Verlies van waarborg/garantie!
• Let bij hetplaatsen van de accu op de juiste polariteit (houd rekening met plus/+ en min/-). Bij een omgekeerde polariteit raakt nicht alleen het laadapparaat maar ook de accu beschadigd. Er bestaat brand- en explosiegevaar.

accu mag nicht worden kortgesloten of in het vuur worden gegood. Er bestaat explosiegevaar!

• Laad de accu enkel op, wanneer hij intact en onbeschadigd is. Als de uitwendige isolatie van de accu beschadigd is of als alles een andere vorm heeft of bol staat, mag de accu in geen geval opgeladen worden. In dit geval bestaat er een acuit gevaar voor brand en explosions!
• Laad de meegeleverde accu uitsluitend in het endoscoop-basisapparaat op; gebruik nooit andere laadapparaten.
• Wanner u de endoscoop langere vrij nicht gebruikt (vb. bij opslag), laadt u de accu ten staat elke 3 maanden op om een diepontlading te voorkomen. Bij diepontlading worden de accu permanent beschadigd!
• U mag de ommanteling van de accu's nooit beschaden. U mag de folie Niet doorknippen of met scherpe voorwerpen in de accu prikken. Er bestaat brand- en explosiegevaar!
• Raadpleeg het hoofdstuk „Afvalverwijdering" voor de milieuvriendelijk afvoer van accu's.

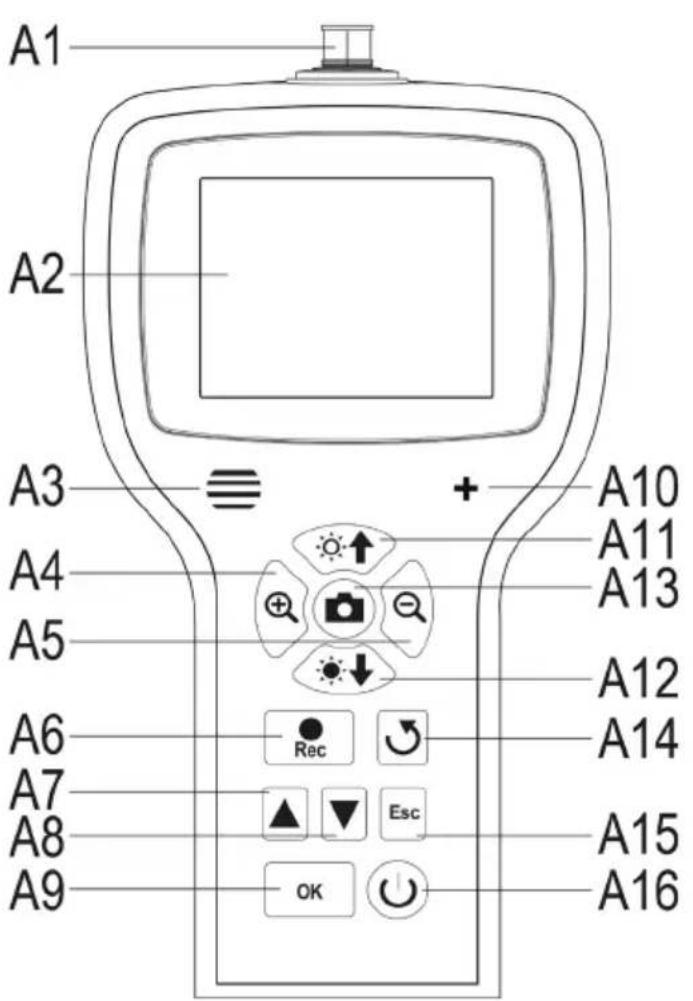

6. BEDIENINGSELEMENTEN

A1 Camera-aansluiting; 8-polig
A2 Weergave
A3 Luidspreker
A4 Weergegeven beeld vergroten (zoom +)
A5 Weergegeven beeld verkleinen (zoom -)
A6 Opnameknop Video; bij de instelling Datum/Tijd omlaag; Starten/Pauzeren van een video
A7 In het menu waar boven om door de opgenomen beelden en video's te scrollen (achteruit)
A8 In het menu waar beneden om door de opgenomen beelden en video's te scrollen (vooruit)
A9 Menu openen; Kiezen/Bevestigen in het menu
A10 Microfoon
A11 Helderheid van de LED-cameraverlichting verhogen; Volume verhogen in de weergavemodus
A12 Helderheid van de LED-cameraverlichting verminderen; Volume verminderen in de weergavemodus
A13 Opnameknopoto; bij de instelling Datum/Tijd omhoog
A14 Knop om het weergegeven beeel te draaien
A15 In het menu terug
A16 Aan-/uitknop

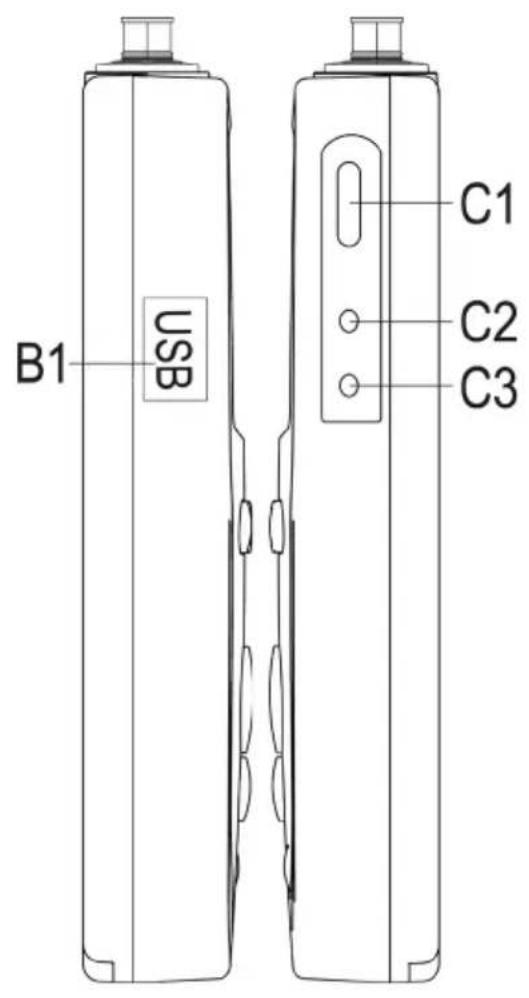

B1 Mini-USB1.1-aansluiting
C1 SDHC-kaartgleuf
C2 Video-uitgang
C3 Aansluiting voor de netadapter

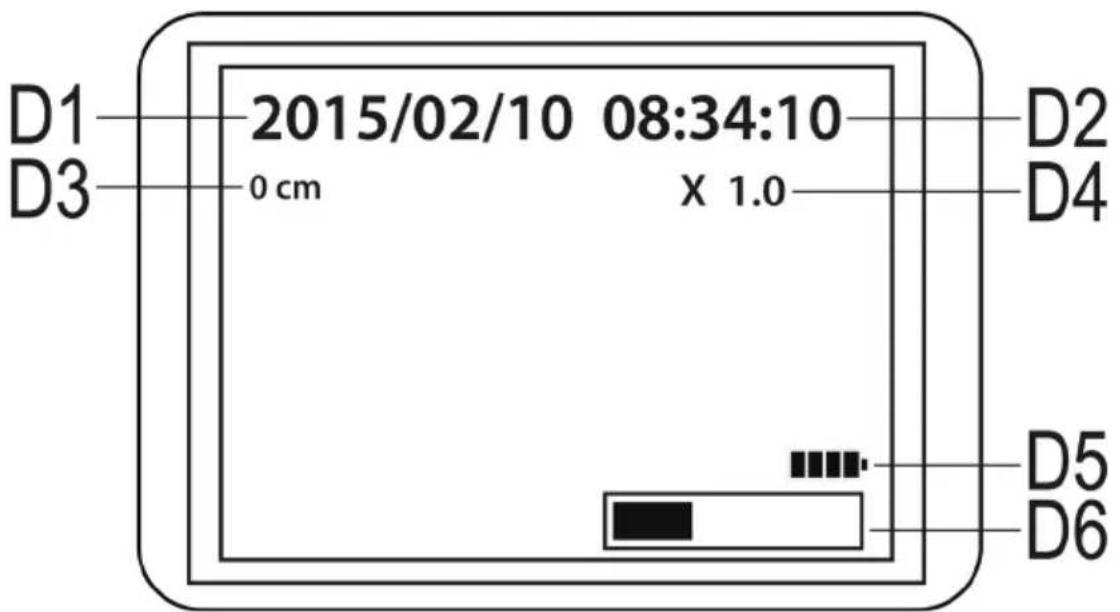

7. SCHERMWEERGAVE

D1 Datum
D2 Tijd
D3 Afstand die door de camera werd afgelegd
D4 Huidig ingestelde zoomfactor
D5 Accu-indicator
D6 Weergave van het gebruekte geheugen op de SD-kaart

8. INGEBRUIKNAME

a) Accu plaatsen

Als de LiPo-accu apart bij de levering is meegeleverd, moet u deze eerst installereren zodate u het apparaat kurz gebruiken. Als de accu reeds geinstalleerd is, kunt u deze stap voor de eerste ingebruikname overslaan en maar punt b) verder gaan.

• Open erst het accudeksel van het endoscoop.-basisapparaat. Het is op dechyterzijde aan de onderkant van de behuizing aangebracht.
• Druk waaroor de hendel in de richting van het acculeksel en verwijderervolgens het deksel.
• Neem de LiPo-accu in de hand en verbind de stekker van de accu met de bus van het endoscoop-basisapparaat. Let waar bij op de juiste polariteit.
• Schuif de kabel voorzichtig in de opening tot de stekker verdwijnt.
• Plaats nu de accu in hetvak.
• Tot slot schuift u het deksel van het accuvak terug. Plaats daartoe dekleine voering onderaan in de daartoe voorziene uitsparing en druk het deksel zicht tot het vastklikt.
• Zo is hetplaatsen van de accu voltooid.

Als u de LiPo-accu wilt verrangen, neemt u de oude accu voorzichtig uit de behuizing voor u de neue accu installeert.

Trek de accukabel door de opening tot de stekker vrij ligt en ontkoppel de stekkerverbinding.

Gebruik uitsluitend de originele accu.

b) Accu opladen

Let op dat de omgevingstemperatuurijdens het opladen Niet lager is dan 0^ of hoger dan +40^ . Dit kan zowel het product als de accu beschadigen.

Om de accu op te laden, gaat u als volgt te werk.

• Trek de rubberen dichting aan de rechterzijde van het product uit en klap het opzij.
• Sluit de uitgang van het stekkernetdeel aan ingangsbus C3 van het endoscoop-basisapparaat aan.
• Verbind het netdeel nu met een contactdoos.
• Het laadproces begint automatisch.

Het product is ook gebruisklaarijdens het opladen.

Wanner u het apparaat inschakelt terwijl het wordt opgeladen (zie hoofdstuk 8 e)) ziet urechtsonder op het scherm het laadindicatielampje D5. Van zodra deze 4 balkjes weergeeft, is de accu volledig opgeladen.

c) SDHC-geheugenkaart installeren

U hebt de möglichkeid om met de BS-1500T afbeeldingen en video's op te nemen. Deze worden waar bij op de SDHC-kaart opgeslagen. De kaart uit de leveringsomvang heeft een geheugencapaciteit van 4 GB. Max. worden kaarten met 32 GB ondersteund.

Plaats de geheugenkaart in het endoscoop-basisapparaat.

Voor u begint, schakelt u het apparaat UIT en verwijdert u het EVT. aangesloten stekkernetdeel.

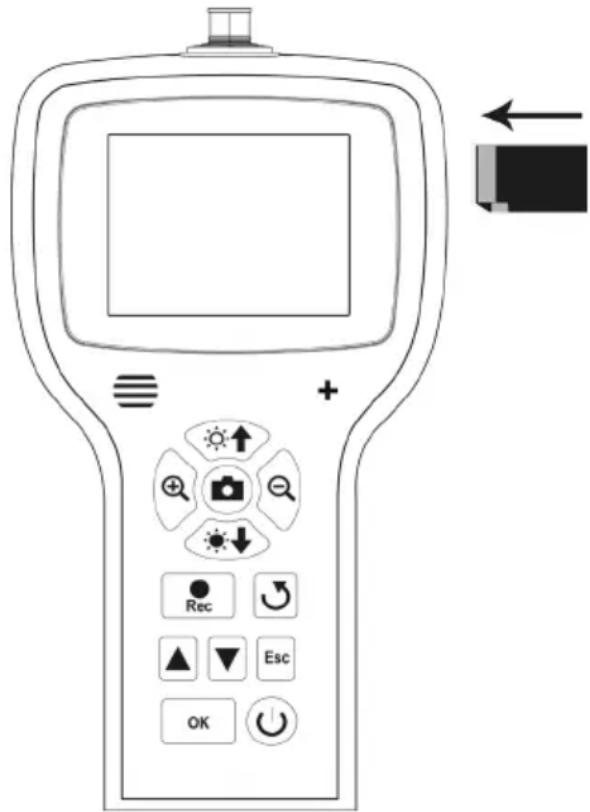

• Trek, zoals ook bij het opladen van de accu, de rubberen afdekking op de rechterzijde uit en klap het opzij.
  Schuif de geheugenkaart in kaartgleuf C1 tot ze vastklikt.

De contacten要去en waar bij hier boven en links wijzen, zoals op de rechtse afbeelding.

Wanner u de geheugenkaart opniew wilt verwijderen, schakelt u de BS-1500T eerst uit. Druk op de kaart zodate ze ontgrendeld worden en trek ze verwolgens uit de gleuf.

d) Endoscoopcamera aansluten

Sluit nu een compatibile endoscoopcamera (vb. de 1214310) aan de BS-1500T aan.

Het is waar bij möglichk dat er voor de aansluiting van de camera aan het basisapparaat een adapter of adapterkabel nodig is. Wanner dit bij de camera het geval is, steekt u de adapter gewoon+tussen het endoscoop-basisapparaat en de camera.

Om een compatibile camera aan de 8-polige stekker van de BS-1500T aan te sluiten, gaat u als volgt te werk.

• Als u het apparaat ingeschakeld hebt, schakelt u het eerst opnieuwuit (hoofdstuk 8 e).

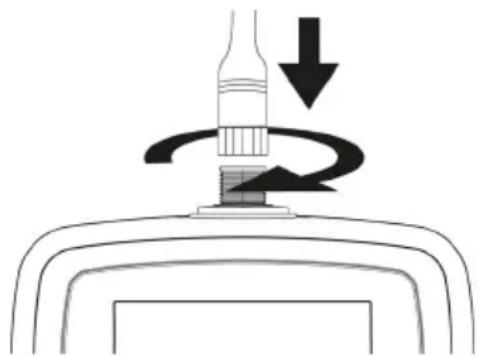

• Schuif de 8-polige stekker van de camera op aansluiting A1 van de BS-1500T. De correcte orientering herkent u aan de voering in de stekker. Bij het endoscoop-basisapparaat is deze maar de voorzijde gezicht.

Let bij het opschuiven op dat er geen pins gebogen raken of breken.

• Draai de sluiting van de camerastekker in de richting van de wijzers van de klok tot hij handvat is aangespannen.

Om de camera opnieuw te verwijderen, schakelt u eerst de BS-1500T uit en schroeft u de metalen sluiting opnieuw op (tegen de richting van de wijzers van de klok draaien). Trek dan de camera af.

e) Apparaat in- en uitschakelen

• Om het endoscoop-basisapparaat in te schakelen, drukt u gedurende 3 tot 5 seconden op aan-/uitknop A16.

Laat de knop dan los. Ongeveer een seconde later start het apparaat op en wordt het scherm weergegeven.

Wanner het opstarten is voltooid, bevindt het apparaat zich in de voorbeeldmodus, i.e. het huidige camera-beeld, de ingestelde datum (D1) enijd (D2) en de meteraanduiding (D3) worden weergegeven.

Rechtsonder op het scherm staat bovendien de weergave voor de acculading (D5). Als de accu-stand te laag is, laadt u eerst de accu opnieuw op voor u verder gaat.

Onmiddelijk waaronder worden kort een balk (D6) weergegeven die de restcapaciteit van de geheugenkaart weergeeft. Om het balkje opnieuw wee ter Geven, drukt u op de knop "Esc" (A15).

• Om het endoscoop-basisapparaat opnieuw uit te schakelen, drukt u gedurende 3 tot 5 seconden op aan-/uitknop A16. Van zodra het scherm uitdooft is het apparaat uitgeschakeld.
• Wanner er gedurende zekere tijd geen invoer volgt, schakelt de endoscoop zich automatisch uit. De tijd kut u in het menu instellen. Houd hiervoor rekening met hoofdstuk 9 c).

f) Cameraverlichting instellen

Om ook op volledig donkereplaatsen de endoscoop te konnen gebruiken, is in de BS-1500T een regeling voor de in de camerakop ingebouwde LED-verlichting geinteggreerd.

• Druk op knop A11 (knop met de zon en de pijn waar boven) om de helderheid te verhogen.
• Om de helderheid te verminderen, drukt u op de knop A12 (knop met de zon en de pijl maar beneden).
• Stel de verlichting zo in dat het weergegeven beeel op het scherm goed te herkennen is.

Bij nauwe buizen of een gelijkaardige situatie kan het voordelig zijn om de verlichting wat te verminderen om reflectie en overbelichting te voorkomen.

De hieronder verklaarde configuratiepunten vindt u allemaal in het instellingsmenu.

• Om het instellingsmenu op te roepen, drukt u wanner het apparaat is ingeschakeld op knop „OK" (A9).
• U kunt het menu verlaten door op knop „Esc" (A15) te drukken.
• De navigatie door de menupunten geleucht met behulp van beiden pijltoetsen A7 (aar boven) en A8 (aar beneden).
• De keuze van het gewenste menupunt geleurt opnieuw met de knop „OK" (A9).
• Als er enkele seconden geen invoer gebeurt, worden het menu automatisch opnieuw afgesloten.

a) Taal instellen

• Navigeer (A7/A8) maar het menupunt „LANGUAGE" en open het (A9).

Als u het apparaat al hebt ingesteld en waar bij de taal hebt gewijzigd, heet het menupunt anders in overeenstemming met de gekozen taal.

• Kies de gewenste taal (A7/A8) en bevestig met „OK" (A9).
• Het menu wirdt automatisch afgesloten en op het scherm worden opnieuw de voorbeeldmodus weergegeven.

b) Datum enijd instellen

Wij raden u aan om de datum enijd in te stellen voor u beelden en video's opneemt. De datum enijd kannen maar wens in de afbeelding of video worden weergegeven.

• Navigeer (A7/A8) maar het menupunt „Datum/Tijd-installingen" en open het (A9).
• Leg eerst het formaat van de datum vast.

Open waarvoort het punt „DATE FORMAT".

Kies uw voorkeurformaat en bevestig met "OK" (A9).

Mogelijke formaten: yyyy/mm/dd; mm/dd/yyyy; dd/mm/yyyy (yyyy=jaar; mm=maand; dd=dag)

• Daarna legt u het formaat van deijd vast.

Open waaroor het punt_TIME FORMAT".

Kies hier ofwel 12 uur of 24 uur en bevestig met "OK" (A9).

• Stel nu de datum en tijd in.

Open waaroor het punt „SETUP".

Stel na elkaar alle waarden correct in. De waarde kurz u met knoppen A6 (waarde verminderen) en A13 (waarde verhogen) instellen. Om door de afzonderlijke instellingsvelden te navigeren, gebruikt u opnieuw beiden pijltoetsen A7 en A8.

Wanneralles is ingesteld, kiest u nog of de datum en tijd op de opgenomen afbeeldingen en video's moet worden weergegeven. Hiervoor schakelt u de functie in ofuit. Wanner echter het punt „Weer-gave" „AAN" staat, wordt de datum en tijd weergegeven, bij „UIT" nicht.

• Met de knop „Esc" (A15) keert u waar het hoofdmenu terug.

c) Automatische uitschakeling

Met denen functie stelt u in, na hoelang het apparaat zich automatisch moet uitschakelen, wanner er geen opname loopt of op een knop worden gedrukt.

• Navigeer (A7/A8) maar het menupunt „Automatisch uitschakelen" en open het (A9).
• Kies de gewensteijd (A7/A8) en bevestig met "OK" (A9).

Als „Deactiveren" is geselecteerd, is de functieuitgeschakeld.

U kunt kiezen tussen de volgendeijden (in minutes): 5, 10, 15, 20

• Het menu worden automatisch afgesloten en op het scherm worden opnieuw de voorbeeldmodus weergegeven.

d) Videoformulaat stellen

Om het videoformaat voor gebruik van de video-uitgang in te stellen, gaat u als volgt te werk.

• Navigeer (A7/A8) maar het menupunt „Videoforaat" en open het (A9).
  Kies ofwel ,PAL"of NTSC" (A7/A8) en bevestig met ,OK" (A9).
• Het menu worden automatisch afgesloten en op het scherm worden opnieuw de standardweergave weergegeven.

PAL is de Europese televisionnorm. NTSC wordt hoofdzakelijk in Noord-Amerika gebruikt. De standard die u selecteert hangt af van het gebruekte TV-toestel.

e) Alle beelden en video's wissen

Om alle opgenomen beelden en video's van de geinstalleerde geheugenkaart te wissen, gaat u als volgt te werk.

• Navigeer (A7/A8) maar het menupunt „Alles wissen" en open het (A9).
  Kies,JA" (A7/A8) en bevestig met,OK" (A9).
• Het menu worden automatisch afgesloten en op het scherm worden opnieuw de standardweergave weergegeven.

Alle Foto's en video's die zich in de opnamemap „100DCSCIM" bevinden,+zijn waaruit gewist. De „100” aan het beginn van de map kan ook gewijzigd worden. De opnamemap bevindt zich in de map „DCIM" op de geheugenkaart.

f) Afstandsteller

In de endoscoop is een functie geintegreerd waarmee u de lenghte van het object dat u met de camera observeert, kunt bepalen.

Wanneer de functie actief is, worden de lenghte op het scherm (D3) weergegeven.

• Om de functie te configureren, navigeert u (A7/A8) maar het menupunt „Lenghte te meten" en opent u het (A9).
• Met het menupunt „RESET" kut u de huidig weergegeven lenghte resetten.

Open het punt met „OK" (A9), wijzig (A7/A8) waar „JA" en bevestig nogmaals met „OK" (A9).

• De weergegeven eenheid (cm, m, inch, feet)kest u in het subpunt „UNIT"kiezen.
• U kurz de functie in- en uitschakelen in het punt „Disable/Enable".

10. BEDIENING

a) Foto's nemen

• Om een individuelle Foto van de camera te nemen, drukt u in de voorbeeldmodus gewoon op knop A13

Houd waar bij de aangesloten camera zo stil möglichk om een goede opname te verkrijgen.

• Verder hebt u de möglichkheid omijdens de weergave (zie hoofdstuk 10 c)) of de opname (zie hoofdstuk 10 b)) van een video, een screenshot te nemen.

Druk terwijl de video worden afgespeeld of de opname loopt, opnieuw op knop A13.

• Alle opgenomen Foto's worden in het JPG-formaat, in de subprocess „100DCSCIM" opgeslagen. De „100" aan het beginn van de map kan ook gewijzigd worden. De opnamemap bevindt zich in de map „DCIM" op de geheugenkaart.

De bestandsnamen worden voortdurend doorgenummerd.

b) Video opnemen

• Om video's op te nemen, gaat u op eenzelfde manier te werk als bij het nemen van Foto's.
• Druk in de voorbeeldmodus op knop A6 om de opname te starten.

Beide symbolen voor de video-opname verschijnen linksboven op het scherm. Linksonder worden de actuèle opnameduur weergegeven.

• Druk opnieuw op knop A6 om de opname te beëindigen.
• De opgenomen video's worden net zoals de Foto's in map „100DCSCIM" opgeslagen. Zij worden in het formaat ASF opgeslagen.

c) Foto's en video's weergeven

• Om waar de weergavemodus voor Foto's en video's te gaan, drukt u ofwel op knop A7 of A8.
  Als eerste worden alsijd de LASTE opname weergegeven.
• Hier kurz u ofwel met beiden pijltoetsen A7 en A8 door de opname scrollen. Met knop A8 omhoog en met knop A7 omlaag.
• De Foto's en video's worden met twee verschillende symbolen aangeduid. Deze worden linksboven op het scherm weergegeven.

Symbool voor Foto's: Symbool voor video's:

• Om een video af te spelen, drukt u op knop „Rec" (A6).

Wanner de video gesauzeerd is, kurz u ook opniew met beiden pijltoetsen A7 en A8 maar de volgende Foto of video doorschakelen.

• Het volume voor het afspelen van een video kutu met beiden knoppen A11 (luider) en A12 (zachter) instellen.

Dit werk in elk geval uitsluitend in de weergavemodus. Van zodra de endoscoop opnieuw in de voorbeeldmodus wordt gezet, regelt u met de beiden knoppen de LED-verlichting van de camera.

d) Foto's en video's wissen

• Als u een bepaalde Foto of video wilt wissen, drukt u op de knop „OK" (A9) verwijl de desbetreffende Foto of video worden weergegeben.

Ga met een van beiden knoppen A7 of A8 aan "JA" en bevestig nogmaals met knop "OK" (A9).

Om het wissen te annuleren, drukt u op „OK" (A9), verwijl „NEE" is geselecteerd.

e) Foto's vergelijkken

U(Int) 2 stukken uit de opgenomen beelden selecteren en deze met elkaar vergelijkden door ze naast elkaar op het scherm wee ter given.

• Selecteer met een van beiden pijltoetsen A7 of A8 de eerste Foto.
• Druk op knop A4 (vergrootglas met +). Op het scherm worden „Dualdisplaystate1" weergegeven.
• Selecteer nu opniew met een van beiden pijltoetsen A7 of A8 de tweede Foto.
• Druk op knop A5 (vergrootglas met -). Op het scherm worden „Dualdisplaystate2" weergegeven.
• Om beiden geselecteerde beelden naast elkaar op het scherm wee ter geven, drukt u op knop A14.
• Om de dubbele weergave te verlaten, drukt u op knop „Esc" (A15).

f) Digitale zoom

In de voorbeeldmodus hebts u de möglichkeid om het beeld digitaal te vergroten.

• Om te vergroten drukt u op knop A4, om te verkleinen op knop A5.
• U kunt deFoto in stappen van 0,1 tot het dubbele (2,0) formaat vergroten. De huidige groote worden waar bij op het scherm weergegeven (D4).
• Wanneer u nu een fot o of video opneem, gebeurt dit met de ingestelde vergrotingsfactor.

g) Schermweergave draaien

In de voorbeeldmodus kut u het weergegeven beeel draaien.

• Druk waarvoor op knop A14.
• Het scherm worden bij elke druk op de knop 90^ maar links gegen de richting van de wijzers van de klok gedraaid.
• Wanneer u de vierde keer op de knop hebt gedrukt, worden het originele schermtering weergegeven.

11. AANSLUITING OP EEN PC

Om de opgenomen Foto's en video'saar een computer over te zetten, kunt u het endoscoop-basisapparaatrechtstreeks via USB aan uw pc aansluten.

Natuurlijk bestaat daarenboven de möglichkheid om de SD-geheugenkaart uit het apparaat te nemen en de Foto's en video's via een kaartlezer maar uw computer over te zetten.

Ga als volgt te werk:

• Schakel de endoscoop in.
• Verbind de USB-kabel met mini-USB-bus B1 van het endoscoop-basisapparaat.
• Verbind het andere uiteinde van de USB-kabel met een vrije USB-poort op uw pc.
• De BS-1500T werknt nu als een kaartlezer en de geheugenkaart worden op uw computer als verwisselbare schijf herkend.
• U kurz de bestanden nu van de SD-kaart maar uw pc kopieren.

12. GEBRUK VAN DE VIDEO-UITGANG

Voor u de video-uitgang kan gebruiken要去 in elk geval het juiste videoformaat ingesteld hebben, zoals beschreven in hoofdstuk 9 d). Raadpleeg bovendien de gebruiksaanwijzing van uw tevisietoestel.

• Sluit eerst de cinchstekker van 3,5 mm van de meegeleverde videokabel aan AV-bus C2 van het endoscoopbasisapparaat aan.
• De gele cinchstekker draagt het videosignaal over. Sluit het aan de video-ingangsbus van uw tevisietoestel aan.
• De witte cinchstekker die het audio-siŋaal overdraagt, sluit u aan de overeenkomstige cinch-aingang van uw tv aan.
• Schakel de endoscoop in.
• Open het instellingsmenu (A9) en navigeer waar punt „Videouitgang".
• Druk op knop „OK" (A9) om de beeldweergave van het scherm van de endoscoop waar uw tv om te schakelen.
• Om de weergave op uw televisioneystel te beeindigen, opent u het menu opnieuw en bevestigt u met OK" (A9) verwijl punt, Video uitgang" geseleed is.

Anders ontkoppelt u gewoon de videokabel:tussen de endoscoop en uw tv.

13. HERSTellen VAN DE FABRIKGINSTALLINGEN

• Om de fabrieksinstellungen van het endoscoop-basisapparaat te herstellen, schakelt u het eerst in.
• Wacht tot het opstarten is voltooid en de normale weergave met datum,ijd en accuaanduiding te zien is.

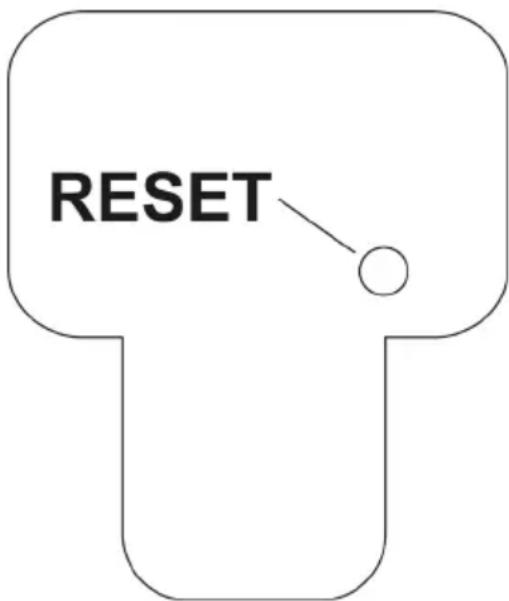

• Druk met een dun voorwerp, vb. een papierklem, voorzichtig op de aan dechterzijde verzonken opgestelde resetknop.
  Van zodra het scherm zwart worden,That u de knop opniewu los.
• Het endoscoop-basisapparaat start opnieuw op en de fabrieksinstellungen zijn hersteld.

Door het resetten worden geen Foto's of video's van de geheugenkaart gewist.

14. VERHELPEN VAN STORINGEN

U heeft met deze endoscoop een product aangeschaft dat volgens de{niewste stand der techniek is ontwikkeld en veilig is in het gebruik. Toch kannen zich problemen of storingen voordoen. Daarom wordt hieronder beschreiben hoe eventuele storingen konnen worden verholpen.

De endoscoop werkt nicht, het scherm geeft niets wee:

Eventueel is de accu leeg. Laad de accu op, zoals beschreiben in hoofdstuk 8 b).
- Controller of de accu aan het apparaat is aangesloten.
- Herstel de fabrieksinstellingen op het apparatusat, zoals beschreiben in hoofdstuk 13.

Na het inschakenen worden de voorbeeldmodus Niet weergegeven. U ziet slechts een lijn:

• Controller of uw endoscoopcamera correct aan het endoscoop-basisapparaat is aangesloten.
• Schakel de endoscoopuit, wacht een paar seconden en schakel het cervolgens opniew in.
• Herstel de fabrieksinstellingen op het apparatusaat, zoals beschreiben in hoofdstuk 13.

Er küssen geen Foto's of video's worden opgenomen:

• Controller of de SD-kaart correct is geinstalleerd.
• Evt. is de schrijfbbeveiliging van de SD-kaart actief (kleine schuifschakelaar op de kaart staat op „LOCK"). Schakel de schrijfbbeveiliging uit en probeer opnieuw.
• Evtl. is de SD-kaart vol. Controller dit door de endoscoop ofwel via USB aan een computer aan te sluiten of aan de hand van indicatiebalk D6. Wis eventuele enkele opnames.
• Evtl. is de partitie van de SD-kaar beschadigd. Formatteer de kaart met behulp van uw computer.
• Evtl. is de SD-kaart defect. Controller de endoscoop met behulp van een andere SD-kaart.

15. ONDERHOUD EN VERZORGING

Dit product is onderhoudsvrij, demonteer of open het nooit (alleen voor de in deze gebruiksaanwijzing beschreiben werkwijze bij het installereren of verrangen van de accu.) Het product mag alleen door eenvakman gerepareerd en onderhonden worden.

Gebruik voor de reiniging van de buitenkant een schone, droge en zachte doeck.

U mag het endoscoop-basisapparaat nooit onder water dompelen.

Spoel de optionele endoscoopcamera na elk gebruik in vloeistoffen grondig af met zuiver water en droog af voor het product in de koffer opbergt.

Gebruik voor de reiniging van de cameralens de meegeleverde reinigingsset, eenkleine borstel of een wattenstaafje.

Gebruik in geen geval agressieve schoonmaakmiddelen of chemische oplossingen, aangezien deze het oppervlak van de behuizing hunnen beschadigen (verkleuringen).

16. AFVOER

a) Product

Verwiid

Elektronische apparaten zijn recyclebaar afval en horen nicht bij het huisvuil. Als het product zicheer werkkt要去hervolgens de geldende wettelijk bepalingen voor afvalverwerking afvoeren.

der eventuel de in het product geplaatste batterijen en gooize apart van het product weg.

b) Accu

U bent als eindverbruiker volgens de KCA-voorschriften wettelijk verplicht alle lege batterijen in te leveren, verwijdering via het huisvuil is Niet togetestaan.

Batterijen die schadelijke stoffen bevatten, zich gemarkeerd met nevenstaand symbool. Deze mogen nicht met het huisvuil worden afgevoerd. De aanduidingen voor de zware metalen die het betreft zich: Cd = cadmium, Hg = kwik, Pb = lood (de aanduiding staat op de batterijen bijv. onder het links afgebeelde vuilnisbaksymbool).

U kunt verbruike batterijen Gratis afgeven bij de verzamelpunten van uw gemeente, once filialen of overal waar batterijen worden verkocht.

Op deze wijze voldoet u aan uw wettelijk verplichtingen en draagt u bij aan de bescherming van het milieu.

Bedrijffspanning. 5 V/DC

Stroomopname max. 2250 mA

Accu. oplaadbare li-polymeraccu, 3,7 V/DC, max. 2500 mA

Scherm 8,89 cm (3,5") TFT-monitor, max. 320 x 240 pixels

Aansluitingen. aansluiting voor endoscoopcamera 8-polig; mini-USB1.1-poort, aansluiting voor het stekkernetdeel, AV-uitgang 3,5 mm cinch; SDHC-geheugenkaart-gleuf

Opslagmedium 4 GB SDHC-geheugenkaart (inbegrepen); max. 32 GB (snelheid min. Class 4)

Video-uitgang (AV) PAL & NTSC

Beeldformulaat.JPG: max. 640 x 480 pixels

Video-opname formaat.. ASF: max. 640 x 480 pixels

Videocompressieformaat.........MPEG4

Afmetingen (B x H x D). ca. 125 x 240 x 50 mm (apparaat zonder rubberen beschemhuls)

ca. 440 × 330 × 125 mm (koffer)

Gewicht. ca. 630 g (enkel apparatus incl. rubberen beschemhuls, SD-kaart en accu)

Omgevingstemperatuur. -20 °C tot +60 °C (tijdens gebruik)

0^ tot +40^ (tijdens het opladen)

b) Netadapter

Ingangsspanning 100-240 V/AC,50/60 Hz

Ingangsstroom. 0,3A

Aansluiting. Eurostekker

Uitgang .5V/DC

Uitgangsstroom 2A

Aansluiting. DC-stekker 3,5 x 1,35 x 9mm
