GEBRUIKSAANWIJZING BS-26+IP VOLTCRAFT

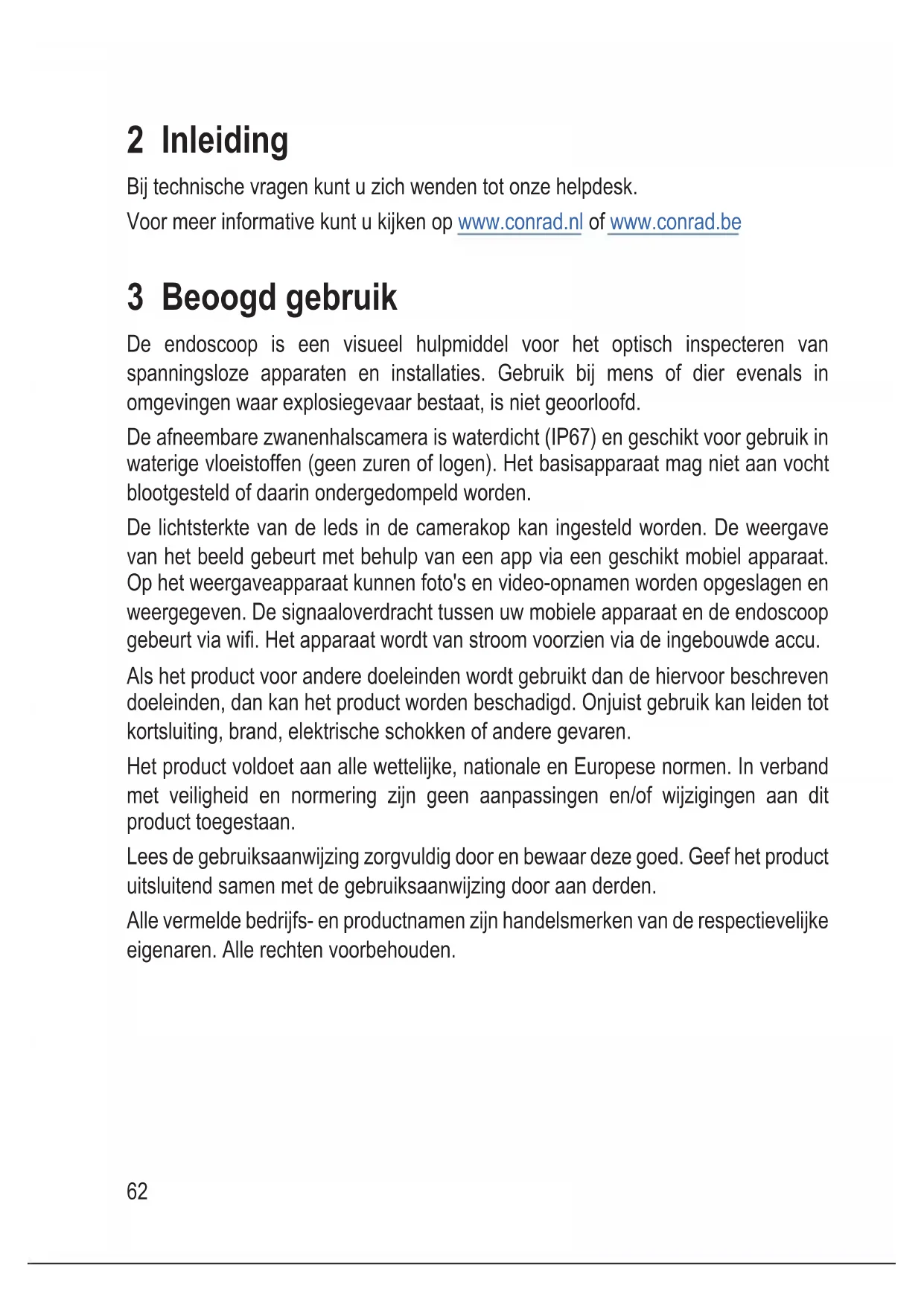

2 Inleiding Bij technische vragen kunt u zich wenden tot onze helpdesk. Voor meer informative kunt u kijken op www.conrad.nl of www.conrad.be 3 Beoogd gebruik De endoscoop is een visueel hulpmiddel voor het optisch inspecteren van spanningsloze apparaten en installaties. Gebruik bij mens of dier evenals in omgevingen waar explosiegevaar bestaat, is niet geoorloofd. De afneembare zwanenhalscamera is waterdicht (IP67) en geschikt voor gebruik in waterige vloeistoffen (geen zuren of logen). Het basisapparaat mag niet aan vocht blootgesteld of daarin ondergedompeld worden. De lichtsterkte van de leds in de camerakop kan ingesteld worden. De weergave van het beeld gebeurt met behulp van een app via een geschikt mobiel apparaat. Op het weergaveapparaat kunnen foto's en video-opnamen worden opgeslagen en weergegeven. De signaaloverdracht tussen uw mobiele apparaat en de endoscoop gebeurt via wi. Het apparaat wordt van stroom voorzien via de ingebouwde accu. Als het product voor andere doeleinden wordt gebruikt dan de hiervoor beschreven doeleinden, dan kan het product worden beschadigd. Onjuist gebruik kan leiden tot kortsluiting, brand, elektrische schokken of andere gevaren. Het product voldoet aan alle wettelijke, nationale en Europese normen. In verband met veiligheid en normering zijn geen aanpassingen en/of wijzigingen aan dit product toegestaan. Lees de gebruiksaanwijzing zorgvuldig door en bewaar deze goed. Geef het product uitsluitend samen met de gebruiksaanwijzing door aan derden. Alle vermelde bedrijfs- en productnamen zijn handelsmerken van de respectievelijke eigenaren. Alle rechten voorbehouden.63 4 Eigenschappen en functies

Endoscoop met zwanenhals

Draadloze beeldoverdracht naar mobiele apparaten via wi (met gratis app voor Android

Ledverlichting met instelbare helderheid 5 Leveringsomvang

Gebruiksaanwijzing 6 Nieuwste productinformatie Download de meest recente productinformatie via www.conrad. com/downloads of scan de afgebeelde QR-code. Volg de aanwijzingen op de website op. 7 Verklaring van symbolen De volgende symbolen zijn te vinden op het product/apparaat of in de tekst: Het symbool waarschuwt voor gevaren die tot letsel kunnen leiden.64 8 Veiligheidsinstructies Lees de gebruiksaanwijzing zorgvuldig door en let vooral op de veiligheidsinstructies. Als u de veiligheidsinstructies en informatie voor correct gebruik in deze gebruiksaanwijzing niet in acht neemt, dan aanvaarden wij geen aansprakelijkheid voor letsel of materiële schade. Bovendien vervalt in dergelijke gevallen de aansprakelijkheid/garantie.

Het product is geen speelgoed. Houd het buiten bereik van kinderen en huisdieren.

Laat het verpakkingsmateriaal niet zomaar rondslingeren. Dit kan gevaarlijk materiaal worden voor spelende kinderen.

Als u vragen hebt die niet met dit document kunnen worden beantwoord, neem dan contact op met onze technische klantenservice of ander gespecialiseerd personeel.

Laat onderhoud, aanpassingen en reparaties alleen uitvoeren door een specialist of in een servicecentrum.

Behandel het product met zorg. Schokken, stoten of vallen van kleine hoogte kunnen het product beschadigen.

8.3 Gebruiksomgeving

Stel het product niet bloot aan welke mechanische belasting dan ook.

Bescherm het product tegen extreme temperaturen, sterke schokken, ontvlambare gassen, dampen en oplosmiddelen.

De basisapparaat is niet waterdicht en mag daarom niet onder water worden gebruikt. Bescherm het basisapparaat tegen spatwater.

Gebruik het product uitsluitend in spanningsloze installaties. De camerakop is van metaal vervaardigd en kan kortsluiting veroorzaken.

Bescherm het product tegen direct zonlicht.65

Zet het product nooit direct aan nadat het van een koude naar een warme ruimte is overgebracht. De condens die hierbij ontstaat kan in bepaalde gevallen het product onherstelbaar beschadigen. Laat de oplader eerst op kamertemperatuur komen, voordat u deze in gebruik neemt.

Vermijd een gebruik van het apparaat in de onmiddellijke buurt van sterke magnetische of elektromagnetische velden, zendantennes of HF-generatoren. Anders bestaat de mogelijkheid dat het product niet naar behoren functioneert.

Raadpleeg een expert wanneer u twijfelt over het juiste gebruik, de veiligheid of het aansluiten van het apparaat.

Als het niet langer mogelijk is het product veilig te gebruiken, stel het dan buiten bedrijf en zorg ervoor dat niemand het per ongeluk kan gebruiken. Zie er ABSOLUUT vanaf het product zelf te repareren. Veilig gebruik kan niet langer worden gegarandeerd wanneer het product: – zichtbaar beschadigd is, – niet meer naar behoren werkt, – gedurende langere tijd onder ongunstige omstandigheden werd opgeslagen

– onderhevig is geweest aan ernstige transportgerelateerde belastingen.

De accu is vast ingebouwd in het product en kan niet worden vervangen.

Beschadig de accu nooit. Bij beschadiging van de accubehuizing bestaat explosie- en brandgevaar!

De contacten/aansluitingen van de accu mogen niet worden kortgesloten. Gooi de accu of het product nooit in het vuur. Er bestaat brand- en explosiegevaar!

Laad de accu regelmatig op, zelfs wanneer u het product niet gebruikt. Door de gebruikte accutechnologie kan de accu worden opgeladen zonder deze eerst te ontladen.

Laat het product tijdens het opladen nooit onbeheerd achter.

Plaats het product tijdens het opladen op een oppervlak dat niet hittegevoelig is. Het is normaal dat een zekere hoeveelheid warmte vrijkomt tijdens het opladen.66

8.6 Aangesloten apparaten

Neem ook de veiligheidsinstructies en gebruiksaanwijzingen van alle andere apparaten in acht die met het product zijn verbonden.

Kijk nooit rechtsreeks in het ledstraal!

Kijk niet direct of met optische instrumenten in de lichtstraal!67 9 Productoverzicht

Het product wordt via de smartphone-app VOLTCRAFT BS-26 BS-27 aangestuurd. Opnamescherm 9 Knop "bestanden" 10 Accu-indicator 11 Verlichtingsregelaar 12 Knop "draaien" 13 Knop "instellingen" 14 Opnametijd 15 Knop "video" 16 Knop "foto"69 Instellingen 17 Knop "terug" 18 Knop "camera settings" (camera- instellingen) 19 Knop "Faqs" (veelgestelde vragen) 20 Knop "Language" (taal)70 Camerainstellingen 21 Knop "terug" 22 Regelaar "Maximum Video Recording Time" (max. video- opnametijd) 23 Schakelaar "Camera Resolution" (cameraresolutie) 24 Schakelaar "Frames per Second" (frames per seconde)71 Bestanden 25 Knop "terug" 26 Opnamen-voorbeeldfoto's 27 Knop "video's" 28 Knop "foto's" Tip: Neem voor de installatie van de app de informatie in paragraaf “10.4 App installeren en product verbinden” op pagina 73 in acht .72 10 Bediening

10.1 Opladen van de accu

Tip: In de volgende gevallen moet u de accu opladen: – Voor het eerste gebruik – Als de accu-indicator (6) een lage acculaadtoestand aangeeft

1. Sluit de micro-USB-ingang (8) van het product aan op een geschikte USB-

stroombron (max. 5V/1A). Gebruik hiervoor de meegeleverde micro-USB-kabel. Æ De accu-indicator (6) knippert groen.

2. Wacht tot het laadproces is voltooid en de accu-indicator (6) continu groen

3. Ontkoppel de micro-USB-kabel van het product en van de stroombron.

10.2 Haak-opzetstuk monteren

Tip: Met het optionele haakset kunt u kleine voorwerpen in moeilijk toegankelijke plaatsen bereiken.

1. Schuif het haakset op de camerakop.

2. Zorg ervoor dat het opzetstuk goed vastzit en niet onbedoeld losraakt.

Æ Het haakset kan nu worden gebruikt.73

10.3 Product aan-/uitzetten

1. Druk op de aan/uit-knop (5).

Æ Het product wordt ingeschakeld, de batterij-indicator (6) knippert kort groen en brandt vervolgens continu groen. Æ Als de batterij-indicator (6) stopt met knipperen en groen oplicht, is het product klaar voor verbinding.

2. Om het product uit te schakelen drukt u opnieuw op de aan/uit-knop (5).

10.4 App installeren en product verbinden

1. Download de app Voltcraft BS-26 BS-27. De app is verkrijgbaar voor iOS en

2. Schakel het product in (zie paragraaf “10.3 Product aan-/uitzetten” op pagina

3. Activeer wi op uw mobiele apparaat en zoek naar het netwerk met de naam

4. Maak verbinding met dit netwerk. Een wachtwoord is niet nodig.

5. Open de Voltcraft BS-26 BS-27 app.

Æ Het product is verbonden met de app. Belangrijk: – Houd er rekening mee dat de internettoegang van uw mobiele apparaat via wi tijdens het gebruik van de app niet werkt. – Om storingen in de beeldoverdracht te voorkomen, moet u het mobiele netwerk tijdens het gebruik van de app ook deactiveren.74

10.5 Lichtintensiteit aanpassen

1. Druk op knop + (4) om de lichtintensiteit te verhogen.

2. Druk op knop - (7) om de lichtintensiteit te verlagen.

Tip: – U kunt de lichtintensiteit ook aanpassen door de verlichtingsregelaar (14) in de app te verschuiven.

1. Richt de camera op het te onderzoeken gebied.

3. Tik opnieuw op de knop "video" (15) om de video-opname te beëindigen.

Æ De opname wordt automatisch opgeslagen.

1. Richt de camera op het te onderzoeken gebied.

2. Tik in de Voltcraft BS-26 BS-27 app op de knop "foto" (16) om een foto te maken.

Æ De opname wordt automatisch opgeslagen.

10.8 Video's/foto's weergeven

1. Tik op de knop "bestanden" (9) om video's of foto's in de app weer te geven.

Æ De opgeslagen opnamen worden weergegeven.

2. Om de lijst van foto's resp. video's te activeren, tik op:

– de knop voor foto's – de knop voor video's

3. Tik op het gewenste bestand en vervolgens op het weergegeven voorbeeldbeeld

om een foto in volledig beeld te bekijken of een video af te spelen.

4. De geselecteerde opname wordt weergegeven.75

Tip: – Om een opname te delen, tikt u eerst op het gewenste bestand en vervolgens op de knop . – Om een opname te wissen, tikt u eerst op het gewenste bestand en vervolgens op de knop .

10.9 App-instellingen wijzigen

1. Om de instellingen van de app te wijzigen, tikt u in de menuinterface op de knop

"instellingen" (18). Æ Het instellingenmenu wordt geopend.

2. Volg de aanwijzingen op het scherm op om de instellingen te wijzigen.

10.10 App-informatie weergeven

Om meer informatie over de app (versie, etc.) weer te geven, tikt u in het instellingenmenu op de knop "Faqs" (19). Æ De informatieweergave wordt geopend. 11 Reiniging en onderhoud Belangrijk: – Gebruik geen agressieve schoonmaakmiddelen, reinigingsalcohol of andere chemische oplosmiddelen. Deze kunnen de behuizing beschadigen en ervoor zorgen dat het product niet goed werkt. – Dompel het product niet onder in water. Alleen de zwanenhals is waterdicht!

1. Koppel het product los van de stroomvoorziening.

2. Reinig het product met een droge, pluisvrije doek.76

Alle elektrische en elektronische apparatuur die op de Europese markt wordt gebracht, moet met dit symbool zijn gemarkeerd. Dit symbool geeft aan dat dit apparaat aan het einde van zijn levensduur gescheiden van het ongesorteerd gemeentelijk afval moet worden weggegooid. Iedere bezitter van oude apparaten is verplicht om oude apparaten gescheiden van het ongesorteerd gemeentelijk afval af te voeren. Eindgebruikers zijn verplicht oude batterijen en accu’s die niet bij het oude apparaat zijn ingesloten, evenals lampen die op een niet-destructieve manier uit het oude toestel kunnen worden verwijderd, van het oude toestel te scheiden alvorens ze in te leveren bij een inzamelpunt. Distributeurs van elektrische en elektronische apparatuur zijn wettelijk verplicht om oude apparatuur gratis terug te nemen. Conrad geeft u de volgende gratis inlevermogelijkheden (meer informatie op onze website):

in de door Conrad gemaakte inzamelpunten

in de inzamelpunten van de openbare afvalverwerkingsbedrijven of bij de terugnamesystemen die zijn ingericht door fabrikanten en distributeurs in de zin van de ElektroG Voor het verwijderen van persoonsgegevens op het te verwijderen oude apparaat is de eindgebruiker verantwoordelijk. Houd er rekening mee dat in landen buiten Duitsland andere verplichtingen kunnen gelden voor het inleveren van oude apparaten en het recyclen van oude apparaten.

12.2 Batterijen/accu’s

Verwijder eventueel geplaatste batterijen/accu's en voer ze apart van het product af. U als eindgebruiker bent wettelijk verplicht (batterijverordening) om alle gebruikte batterijen/accu's in te leveren; het weggooien bij het huisvuil is verboden.77 Batterijen/accu’s die schadelijke stoffen bevatten, zijn gemarkeerd met nevenstaand symbool. Deze mogen niet via het huisvuil worden afgevoerd. De aanduidingen voor de zware metalen die het betreft zijn: Cd = cadmium, Hg = kwik, Pb = lood (de aanduiding staat op de batterijen/accu’s, bijv. onder de links afgebeelde vuilnisbaksymbool). U kunt verbruikte batterijen/accu’s gratis bij de verzamelpunten van uw gemeente, onze lialen of overal waar batterijen/accu’s worden verkocht, afgeven. U voldoet daarmee aan de wettelijke verplichtingen en draagt bij aan de bescherming van het milieu. Dek blootliggende contacten van batterijen/accu’s volledig met een stukje plakband af alvorens ze weg te werpen, om kortsluiting te voorkomen. Zelfs als batterijen/ accu’s leeg zijn, kan de rest-energie die zij bevatten gevaarlijk zijn in geval van kortsluiting (barsten, sterke verhitting, brand, explosie). 13 Conformiteitsverklaring (DOC) Bij deze verklaart Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau, dat dit product voldoet aan de richtlijn 2014/53/EG.

De volledige tekst van de EG-conformiteitsverklaring is als download via het volgende internetadres beschikbaar: www.conrad.com/downloads Voer het bestelnummer van het product in het zoekveld in; vervolgens kunt u de EU-conformiteitsverklaring downloaden in de beschikbare talen.78 14 Technische gegevens

14.1 Stroomvoorziening

14.4 Omgevingsvoorwaarden

Bedrijfstemperatuur ...................... 0 tot 50 °C Luchtvochtigheid tijdens gebruik .............................. 0 - 90% relatieve luchtvochtigheid (niet condenserend) Opslagtemperatuur ....................... -20 tot 60 °C Opslagluchtvochtigheid ................ 10 – 880% relatieve luchtvochtigheid (niet condenserend)79
