Producttype	Acculader
Merk	Ansmann
Model	Powerline Vario X
Compatibele batterijen	Li-Ion/Li-Po 3,6-3,7 V of 7,2-7,4 V ; 2 oplaadbare NiMH AA of AAA batterijen (1,2 V elk)
Ingangsvoeding	5 V DC / 1 A (via micro-USB-kabel)
Laadstroom (Li-Ion/Li-Po 3,6-3,7 V)	600 mA
Laadstroom (Li-Ion/Li-Po 7,2-7,4 V)	500 mA
Laadstroom (NiMH AA/AAA)	1000 mA (voor 2,4 V)
Polariteitsdetectie	Automatisch voor Li-Ion/Li-Po packs
Beschermingen	Kortsluiting, omgekeerde polariteit, detectie van defecte batterijen, veiligheidstimer
Laadindicatie	LCD-scherm met 4 balkjes (25% per balkje)
Onderhoudslading (NiMH)	Ja, na volledig opladen
Verstelbare contacten	Ja, om aan te passen aan Li-Ion/Li-Po packs
Inbegrepen accessoires	USB micro-USB oplaadkabel, handleiding
Onderhoud en reiniging	Loskoppelen voor reiniging; gebruik een droge doek om de contacten schoon te maken
Veiligheid	Niet openen, niet blootstellen aan water, alleen de meegeleverde adapter gebruiken, buiten bereik van kinderen houden
Garantie	3 jaar

Veelgestelde vragen - Powerline Vario X ANSMANN

Welke soorten batterijen kan ik opladen met de Powerline Vario X?

De lader accepteert Li-Ion/Li-Po batterijen van 3,6-3,7 V of 7,2-7,4 V, evenals 2 oplaadbare NiMH AA of AAA batterijen (1,2 V elk). Gebruik geen niet-oplaadbare batterijen.

Hoe sluit ik een Li-Ion/Li-Po accupack aan?

Open het deksel, plaats de batterij zodanig dat de contacten zichtbaar zijn, schuif vervolgens de zijschuiven om de contacten van de lader uit te lijnen met de + en - aansluitingen van de batterij. De lader detecteert automatisch de polariteit en start het opladen.

Kan ik NiMH en Li-Ion batterijen tegelijkertijd opladen?

Nee, u mag nooit NiMH batterijen en een Li-Ion/Li-Po batterij tegelijkertijd opladen. Gebruik slechts één type tegelijk.

Wat betekenen de balkjes op het LCD-scherm?

Het scherm toont 4 balkjes die het laadniveau in stappen van 25% weergeven. Een knipperend balkje geeft aan dat er wordt opgeladen. Wanneer alle 4 balkjes constant branden, is het opladen voltooid. Als alle 4 balkjes knipperen, is de batterij defect.

Hoe lang duurt het om NiMH AA batterijen op te laden?

De laadtijd hangt af van de capaciteit van de batterijen. Met een stroom van 1000 mA duurt het bijvoorbeeld ongeveer 2 uur voor batterijen van 2000 mAh. Het opladen stopt automatisch en schakelt over naar onderhoudslading.

Is de lader compatibel met een gewone netadapter?

Ja, gebruik een USB-bron die ten minste 1 A levert (bijvoorbeeld de oplader van uw smartphone). Sluit de meegeleverde micro-USB-kabel aan.

Wat te doen als de batterij niet oplaadt?

Controleer of de contacten schoon en goed uitgelijnd zijn. Zorg ervoor dat de batterij compatibel is. Als het scherm 4 knipperende balkjes weergeeft, is de batterij waarschijnlijk defect. Probeer het met een andere batterij.

Kan ik NiMH batterijen op de lader laten na het opladen?

Ja, de lader schakelt automatisch over naar onderhoudslading die de zelfontlading compenseert. U kunt ze veilig laten zitten.

Hoe maak ik de lader schoon?

Koppel de lader los van de stroombron en gebruik een droge doek om de contacten en de behuizing schoon te vegen. Gebruik nooit vloeistof of schurende middelen.

Wat te doen als de lader beschadigd lijkt?

Gebruik de lader niet als de behuizing, de kabel of de stekker beschadigd zijn. Neem contact op met uw verkoper of de klantenservice van Ansmann. De 3 jaar garantie kan fabricagefouten dekken.

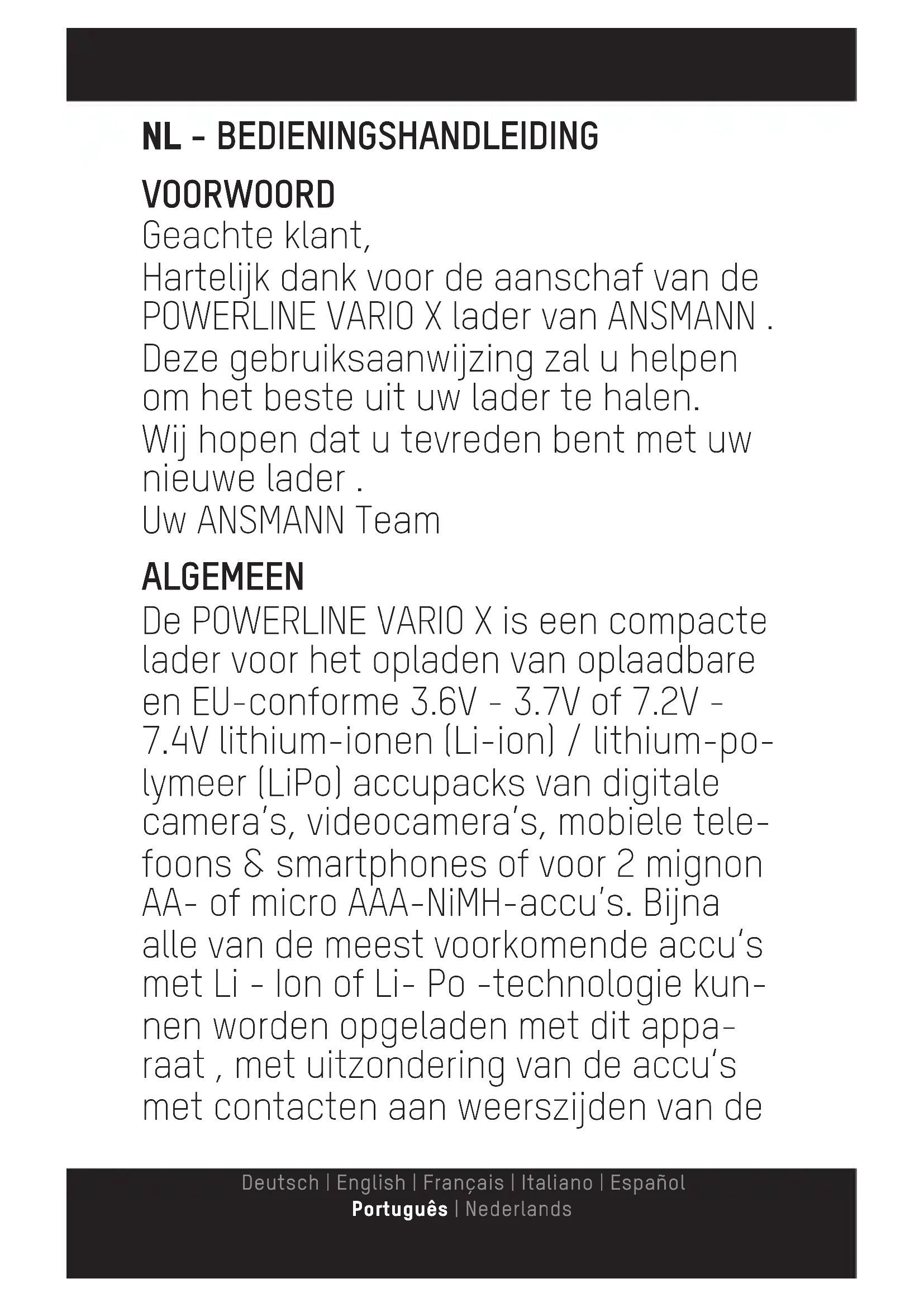

GEBRUIKSAANWIJZING Powerline Vario X ANSMANN

Hartelijk dank voor de aanschaf van de POWERLINE VARIO X lader van ANSMANN.

Deze gebruiksaanwijzing zal u helpen om het beste uit uw lader te halen.

Wij hopen dat u tevreden bent met uw nieuwe lader.

Uw ANSMANN Team

ALGEMEEN

De POWERLINE VARIO X is een compacte lader voor het opladen van oplaadbare en EU-conforme 3.6V - 3.7V of 7.2V - 7.4V lithium-ionen (Li-ion) / lithium-polymeer (LiPo) accupacks van digitale camera's, videocamera's, mobiele telefoons & smartphones of voor 2 mignon AA- of micro AAA-NiMH-accu's. Bijna alle van de meest voorkomende accu's met Li - Ion of Li- Po -technologie kunnen worden opgeladen met dit apparaat , met uitzondering van de accu's met contacten aan weerszijden van de

batterij behuizing en accu's waar de contacten diep in de behuizing zitten. Een microprocessor controleert automatisch het laadproces. Voor een opti-male werking adviseren wij het gebruik van ANSMANN oplaadbare batterijen.

INBEGREPEN IN PAKKET

■ Lader POWERLINE VARIO X
- USB- oplaadkabel met micro-USB -stekker
- Gebruiksaanwijzing

VEILIGHEIDSINSTRUCTIES

• Lees deze gebruiksaanwijzing zorgvul- dig voordat u de lader gaat gebruiken!
• Gebruik het apparaat niet als er tekenen van beschadiging is aan de behuizing, de stekker of kabel. Bij twijfel van schade aan het apparaat, neem dan contact op met een erken-de Ansmann dealer!
• Gebruik alleen oplaadbare 3.6 - 3.7V of 7.2 - 7.4V Li-Ion/Li-Po batterijen of 2 x 1,2 V AA of 2 x AAA NiMH -batte-

rijen . Nooit niet-oplaadbare batterijen gebruiken(bijvoorbeeld alkaline of Lithium ) !

• Probeer nooit batterijen NiMH en Li-Ion/Li-Po laden op hetzelfde moment!
• Zorg dat NiMH batterijen met de juiste polariteit geplaatst (+ / - ) ! Houdt u er rekening mee dat alleen hoge prestaties A-merk oplaadbare batterijen moeten worden opgeladen met dit apparaat ! Lage kwaliteit cellen kunnen lekken en schade aan de lader veroorza- ken en hiermee vervalt de garantie!

- De garantie dekt geen schade als gevolg van het gebruik van ongeschikte batterijen!

- Houd de oplader op een droge plaats uit direct zonlicht!

- Om het risico op brand en / of een elektrische schok te voorkomen, moet de lader worden beschermd tegen hoge luchtvochtigheid en water!

- Voordat u het apparaat schoonmaakt, de stekker uit het stopcontact en ge-

bruik alleen een droge, schone doek!

• Probeer nooit om een deel van het apparaat te openen!
• Buiten bereik van kinderen houden! Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet spelen met de lader of accessoires!

- Als de veiligheidsinstructies niet worden opgevolgd, kan dit leiden tot schade aan het apparaat of kan leiden tot letsel aan de gebruiker!

- Verwijder het apparaat uit het stop-contact na het opladen.

- Er mogen uitsluitend SELV-netadapters met deze lader worden gebruikt.

- Geen reiniging / onderhoud door kinderen toegestaan.

OVERZICHT

- Oplader voor 3.6V/3.7V of 7.2V/7.4V Li - Ion en Li - Po accu's of 2x 1,2 V AA of AAA NiMH-batterijen

- Verstelbare opladen contacten voor contact met de meeste Li-Ion/Li-Po accupacks

• Automatische spanning en polariteit detectie voor Li-Ion/Li-Po accupacks
• Het opladen begint automatisch wanneer een accu is aangesloten
• Microprocessor gestuurd laden
• Bescherming tegen kortsluiting, verkeerde polariteit bescherming, defecte cel detectie, veiligheid timer
• Automatische batterij vol detectie
• Trickle oplaadfunctie voor NiMH-batterijen
• Vermelding van de laadstatus via LCD-display
• Compact ontwerp

WERKING

Verbind de micro-USB-stekker van de laadkabel met de lader en de USB-stekker van de laadkabel met een geschikte USB-netadapter met ten minste 1A uitgangsstroom (bijv. uw USB-netadapter die u voor het opladen van uw smartphone gebruikt).

HET OPLADEN LI-ION/LI-PO ACCUPACKS

1. Trek de schuifklep [ 1a ] en bevestig de batterij eerste voorlopig met enige afstand tot de twee contactpennen van de lader [ 1b ], zodat de accu contacten zichtbaar zijn [ 2 ].

2. Verplaats de contactpennen van de lader met de laterale schuiven [1c] aan de positie van de positieve en negatieve batterijcontacten. Als de contacten van de batterij niet worden geïdentificeerd, neem dan de twee buitenste contacten.

3. Bevestig de batterij opnieuw op, zodat de accu contacten drukken om de contactpennen van de lader [3]. U hoeft niet te letten op de polariteit. Als de batterij correct is aangesloten op het laden contacten, de lader detecteert de polariteit en de spanning van de batterij en start automatisch opladen. De actuele laadtoestand wordt op het LCD-display [1d].

4. Nadat de batterij volledig opgeladen

is , haal hem uit de lader.

HET OPLADEN VAN 2 AA OF 2 AAA NIME OPLAADBARE BATTERIJEN

OPMERKING: Om een overbelasting te voorkomen, mag u alleen NiMH oplaadbare batterijen van dezelfde fabrikant met dezelfde nominale capaciteit en hetzelfde laadniveau! Trek de schuifklep [1a] en plaats 2 AA of 2 AAA NiMH- batterijen met de juiste polariteit die overeenkomen met de symbolen in het opladen van sleuven [4]. Het laadproces wordt automatisch gestart en de actuele laadtoestand wordt op het LCD-display [1d]. Het is normaal dat de batterijen tijdens het opladen warm kan worden. Zodra de batterijen volledig zijn opgeladen, schakelt de lader automatisch over op druppellading. De trickle charge voorkomt zelfontlading van de batterijen wanneer de linkerzijde in de lader.

LCD DISPLAY

De LCD display toont u de laadproces gebaseerd op 4 bars in 25 % stappen. Een knipperende balk geeft lading. Als,

bijvoorbeeld, wordt de 25 % bar permanent weergegeven, terwijl de 50 % bar knippert, betekent dit dat de batterij is opgeladen tussen de 25 % en 50 % en het opladen bezig is. Als alle 4 bars permanent worden weergegeven, is de batterij volledig opgeladen. Als alle 4 bars knipperen, een accu defect is.

MILIEU

Gooi het apparaat niet in het normale huisvuil. Breng het terug naar uw leverancier, het dichtstbijzijnde container-park of inzamelpunt. Gelieve verpak-kingsmateriaal te recyclen.

ZORG EN ONDERHOUD

Om ervoor te zorgen dat de lader goed werkt, houd de contacten vrij van vuil en stof. Om het apparaat te reinigen de stekker uit het stopcontact halen en gebruik alleen een droge doek.

TECHNISCHE GEGEVENS

1. Output USB adapter /
   lader Input : 5V DC / 1A
2. Laadstroom : 600mA voor 3.6V/3.7V

Li-Ion/Li-Po batterijen
500mA voor 7.2V/7.4V
Li-Ion/Li-Po batterijen
1000mA voor 2.4V (2 x AA / AAA) NiMH -batterijen

DISCLAIMER

Informatie in deze handleiding kan worden gewijzigd zonder voorafgaande kennisgeving. ANSMANN kan geen aan-sprakelijkheid aanvaarden voor directe, indirecte , toevallige of andere claims van niet gebruik van dit apparaat , zoals aangegeven door deze gebruiksaan-wijzing . Gevolgschade worden op elk gewenst moment niet geaccepteerd .

GARANTIE

Wij bieden hierbij een 3 jaar garantie op deze lader. Dit geldt niet voor schade veroorzaakt door: lage kwaliteit batterijen lekken in de lader zitten, niet-naleving van de gebruiksaanwijzing of fysieke schade als gevolg van gebrek aan zorg.

Technische gegevens kunnen zonder voorafgaande kennisgeving worden gewijzigd. Er wordt geen aansprakelijkheid aanvaard voor typografische fouten of weglatingen. 08/2018

ANSMANN AG

Industriestrasse 10

97959 Assamstadt

Germany

Hotline: [phone]

E-Mail: [e-mail]

www.ansmann.de
