GEBRUIKSAANWIJZING BS600SD VOLTCRAFT

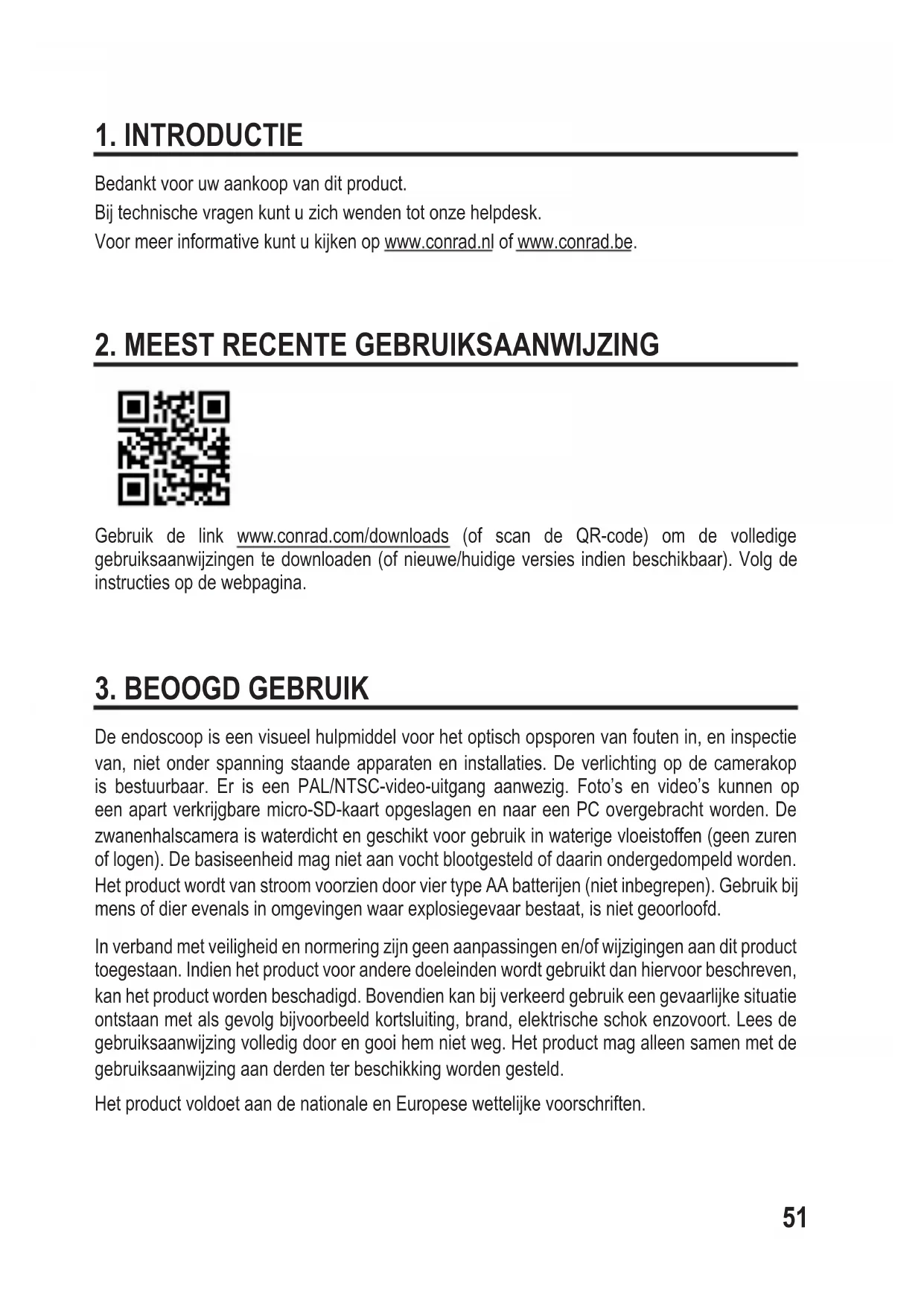

Bedankt voor uw aankoop van dit product. Bij technische vragen kunt u zich wenden tot onze helpdesk. Voor meer informative kunt u kijken op www.conrad.nl of www.conrad.be.

2. MEEST RECENTE GEBRUIKSAANWIJZING

Gebruik de link www.conrad.com/downloads (of scan de QR-code) om de volledige gebruiksaanwijzingen te downloaden (of nieuwe/huidige versies indien beschikbaar). Volg de instructies op de webpagina.

De endoscoop is een visueel hulpmiddel voor het optisch opsporen van fouten in, en inspectie van, niet onder spanning staande apparaten en installaties. De verlichting op de camerakop is bestuurbaar. Er is een PAL/NTSC-video-uitgang aanwezig. Foto’s en video’s kunnen op een apart verkrijgbare micro-SD-kaart opgeslagen en naar een PC overgebracht worden. De zwanenhalscamera is waterdicht en geschikt voor gebruik in waterige vloeistoffen (geen zuren of logen). De basiseenheid mag niet aan vocht blootgesteld of daarin ondergedompeld worden. Het product wordt van stroom voorzien door vier type AA batterijen (niet inbegrepen). Gebruik bij mens of dier evenals in omgevingen waar explosiegevaar bestaat, is niet geoorloofd. In verband met veiligheid en normering zijn geen aanpassingen en/of wijzigingen aan dit product toegestaan. Indien het product voor andere doeleinden wordt gebruikt dan hiervoor beschreven, kan het product worden beschadigd. Bovendien kan bij verkeerd gebruik een gevaarlijke situatie ontstaan met als gevolg bijvoorbeeld kortsluiting, brand, elektrische schok enzovoort. Lees de gebruiksaanwijzing volledig door en gooi hem niet weg. Het product mag alleen samen met de gebruiksaanwijzing aan derden ter beschikking worden gesteld. Het product voldoet aan de nationale en Europese wettelijke voorschriften.52

• Zwanenhals met camera • 3 x Opzetstukken (magneet, haak, spiegel)

• Bewaarkoffer • Gebruiksaanwijzing

• Sleuf voor micro-SD-kaart

• Video- en fotofunctie

• Set opzetstukken bestaande uit magneet, haak en spiegel

6. VERKLARING VAN DE SYMBOLEN

Het symbool waarschuwt voor gevaren die tot letsel kunnen leiden. Het symbool waarschuwt voor gevaarlijke spanning, die tot letsel als gevolg van een elektrische schok kan leiden. Het pijl-symbool duidt op speciale informatie en advies voor het gebruik.53

7. VEILIGHEIDSINSTRUCTIES

Lees de gebruiksaanwijzing zorgvuldig door en let vooral op de veiligheidsinstructies. Indien de veiligheidsinstructies en de aanwijzingen voor een juiste bediening in deze gebruiksaanwijzing niet worden opgevolgd, kunnen wij niet aansprakelijk worden gesteld voor de daardoor ontstane schade aan apparatuur of persoonlijk letsel. Bovendien vervalt in dergelijke gevallen de garantie. a) Personen / Product

• Het product is geen speelgoed. Houd het buiten bereik van kinderen en huisdieren.

• Laat verpakkingsmateriaal niet zomaar rondslingeren. Dit kan gevaarlijk materiaal worden voor spelende kinderen.

• Bescherm het product tegen extreme temperaturen, direct zonlicht, sterke schokken, hoge luchtvochtigheid, vocht, ontvlambare gassen, dampen en oplosmiddelen.

• Stel het product niet bloot aan mechanische druk.

• Als het niet langer mogelijk is het product veilig te bedienen, stel het dan buiten bedrijf en zorg ervoor dat niemand het per ongeluk kan gebruiken. Veilige bediening kan niet langer worden gegarandeerd wanneer het product: - zichtbaar is beschadigd, - niet langer op juiste wijze werkt, - gedurende lange periode is opgeslagen onder slechte omstandigheden, of - onderhevig is geweest aan ernstige vervoergerelateerde druk.

• Behandel het product met zorg. Schokken, botsingen of zelfs een val van een beperkte hoogte kan het product beschadigen.

• Neem ook de veiligheids- en gebruiksaanwijzingen van alle andere apparaten in acht die met het product zijn verbonden.

• Dit product is een precisieapparaat. Laat het niet vallen en stoot er nergens mee tegenaan.

• De basiseenheid is niet waterdicht en mag daarom niet onder water worden gebruikt.

• De endoscoop mag alleen voor inspectie gebruikt worden in installaties waar geen spanning op staat. De camerakop is van metaal vervaardigd en kan aanleiding geven tot kortsluiting.

• Zorg ervoor er voor iedere inspectie voor dat er op geen enkel onderdeel van het54 apparaat spanning staat.

• Leg de endoscoop evenals alle daarbij behorende accessoires als u ze niet gebruikt in de bewaarkoffer.

• Gevoelige oppervlakken (met meubelpolitoer, etc.) kunnen chemisch reageren met de behuizing.

• In commerciële instellingen moet de hand worden gehouden aan de ongevallenpreventievoorschriften van het Verbond van Commerciële Bedrijfsverenigingen voor Elektrische Installaties en Apparatuur.

• Gebruik het apparaat nooit direct als het uit een koude naar een warme ruimte overgebracht is. Daardoor ontstaat condensatievocht dat onder ongunstige omstandigheden schade aan uw apparaat kan toebrengen. Laat het apparaat zonder dat het aan wordt gezet op de temperatuur komen van de ruimte, waarin het geplaatst is.

• Als u de accu met een netadapter wilt opladen, moet deze met het product compatibel zijn. Zie de Technische gegevens. b) Verder

• Raadpleeg een expert wanneer u twijfelt over het juiste gebruik, de veiligheid of het aansluiten van het apparaat.

• Onderhoud, aanpassingen en reparaties mogen alleen uitgevoerd worden door een expert of in een daartoe bevoegde werkplaats.

• Als u nog vragen hebt die niet door in gebruiksaanwijzingen zijn beantwoord, neem dan contact op met onze technische dienst of ander technisch personeel. c) Algemeen

• Let op de juiste polariteit bij het plaatsen van de batterijen / accu’s.

• De batterijen dienen uit het apparaat te worden verwijderd wanneer het gedurende langere tijd niet wordt gebruikt om beschadiging door lekkage te voorkomen. Lekkende of beschadigde batterijen / accu’s kunnen brandend zuur bij contact met de huid opleveren. Gebruik daarom veiligheidshandschoenen om beschadigde batterijen / accu’s aan te pakken.

• Batterijen / accu’s moeten uit de buurt van kinderen worden gehouden. Laat batterijen / accu’s niet rondslingeren omdat het gevaar bestaat dat kinderen en/of huisdieren ze inslikken.

• Alle batterijen / accu’s dienen op hetzelfde moment te worden vervangen. Het door elkaar gebruiken van oude en nieuwe batterijen / accu’s in het apparaat kan leiden tot batterijlekkage en beschadiging van het apparaat.

• Batterijen / accu’s mogen niet worden ontmanteld, kortgesloten of verbrand. Probeer nooit gewone batterijen te herladen. Er bestaat dan explosiegevaar!55

600SD 300XRSD 1 Zwanenhals 2 Batterij-LED 3 Power-LED 4 Beeldscherm 5 Batterijvak 6 Toets MENU 7 Toets↓ 8 Ontspanknop 9 Toets↑ 10 Toets aan/uit 11 Mini-USB-aansluiting 12 Micro-SD-sleuf 13 Video-uitgang56

9. BATTERIJEN PLAATSEN / VERWISSELEN

• Draai de schroef van het batterijvak met behulp van een kruiskopschroevendraaier los en verwijder het deksel van het batterijvak.

• Haal de batterijhouder uit het batterijvak (5).

• Plaats vier batterijen van het type AA in de batterijhouder en let daarbij op de polariteitsaanduidingen aan de binnenkant van de sleuven in de batterijhouder.

• Plaats de batterijhouder weer terug in het batterijvak en let daarbij op de polariteitsaanduidingen op de bovenkant van de batterijhouder en binnenin het batterijvak.

• Sluit het batterijvak weer. Vervang de batterijen als de zwanenhalscamera niet meer naar behoren werkt of de LED op de camera zwakker brandt dan zou moeten.

10. MICRO-SD-KAART PLAATSEN

Om de foto-/videofunctie te kunnen gebruiken, moet u eerst een micro-SD-kaart (niet meegeleverd) in het product plaatsen. Ga daartoe als volgt te werk:

• Open het afsluitklepje rechts naast het beeldscherm.

• Schuif een micro-SD-kaart in de micro-SD-sleuf (12). De contacten van de kaart moeten naar het beeldscherm gericht zijn. De kaart moet vastklikken.

• Doe het afsluitklepje weer dicht.57

a) Basisfuncties Dompel alleen de camerakop en de zwanenhals (1) in spanningsloze vloeistoffen onder. De zwanenhals mag niet verder ondergedompeld worden dan het merkteken „IP67 max. water level“. De endoscoop mag alleen voor inspectie gebruikt worden in installaties waar geen spanning op staat. De camerakop is van metaal vervaardigd en kan aanleiding geven tot kortsluiting. Zorg ervoor er voor iedere inspectie voor dat er op geen enkel onderdeel van het apparaat spanning staat. Vermijd een sterke mechanische belasting of vibratie. Buig de zwanenhals niet verder dan de minimale buigstraal van 45 mm.

• Druk op toets Aan/Uit (10) om het apparaat aan te zetten. Het camerabeeld verschijnt op het beeldscherm.

• In de camerakop zijn 8 LED’s ingebouwd.

• Houddetoets↑ongeveer2secondeningedruktomhetbeeld180ºtedraaien.

• Houddetoets↓omuittezoomen. Opzetstukken

• Bevestig indien nodig één van de drie opzetstukken (magneet, haak, spiegel) aan de smalle uitsparing onder de camerakop.

• Zorg er vóór gebruik voor dat de bevestigingsring van het opzetstuk vastgedraaid is. Driekantig bevestigingspunt Boven het beeldscherm is een driekantig bevestigingspunt aangebracht. Bevestig hier, indien nodig, een draagriem (niet meegeleverd) aan om zo uw handen bij het werk vrij te hebben.58 b) Instellingen In de menu’s hebben de volgende toetsen de volgende functies: Toets Functie MENU • Menu oproepen

• Van het submenu terug navigeren naar het hoofdmenu

• Hoofdmenu verlaten ↓ • Cursor naar beneden bewegen

• Waarde verminderen ↑ • Cursor naar boven bewegen

• Waarde vergroten Ontspanknop Keuze bevestigen Video-uitgangsformaat

• Druk op toets MENU (6) om het menu op te roepen.

• Kies het gewenste formaat (NTSC of PAL) en bevestig uw keuze.

• Verlaat het menu door op de toets MENU te drukken. Beeldfrequentie

• Druk op toets MENU om het menu op te roepen.

• Kiesmettoets↓of↑hetmenuonderdeel„Setting“endrukterbevestigingopdekeuzeknop.

• Kies het menuonderdeel „Frame Rate“ en bevestig uw keuze.

• Kies de gewenste beeldfrequentie (20 fps / 25 fps / 30 fps) en bevestig uw keuze.

• Verlaat het menu door op de toets MENU te drukken.59 Micro-SD-kaart formatteren

• Druk op toets MENU om het menu op te roepen.

• Kiesmettoets↓of↑hetmenuonderdeel„Setting“endrukterbevestigingopdekeuzeknop.

• Kies het menuonderdeel „Format“ en bevestig uw keuze.

• Kies „YES“ (Ja) en bevestig uw keuze. Daarop wordt de micro-SD-kaart geformatteerd.

• Kies „NO“ (Nee) om het formatteren af te breken. Taal instellen

• Druk op toets MENU om het menu op te roepen.

• Kiesmettoets↓of↑hetmenuonderdeel„Setting“endrukterbevestigingopdekeuzeknop.

• Kies het menuonderdeel „Language“ en bevestig uw keuze.

• Kies de gewenste taal en bevestig uw keuze.

• Verlaat het menu door op de toets MENU te drukken. Datum/tijd instellen

• Druk op toets MENU om het menu op te roepen.

• Kiesmettoets↓of↑hetmenuonderdeel„Setting“endrukterbevestigingopdekeuzeknop.

• Ga op dezelfde manier te werk om de maand, het jaar, de uren, minuten en seconden in te stellen. c) Foto-/videofunctie Foto

• Druk op toets MENU om het menu op te roepen.

• Kiesmettoets↓of↑hetmenuonderdeel„Camera“endrukterbevestigingopde keuzeknop. Links bovenin het beeldscherm verschijnt het symbool van een fotocamera.

• Druk nu op de ontspanknop om een foto te schieten.60 Video

• Druk op toets MENU om het menu op te roepen.

• Kiesmettoets↓of↑hetmenuonderdeel„DVR“endrukterbevestigingopdeontspanknop. Links bovenin het beeldscherm verschijnt het symbool van een videocamera.

• Druk nu op de ontspanknop om opname van een video op te starten.

• Druk opnieuw op de ontspanknop om de opname van een video te stoppen. Weergave

• Druk op toets MENU om het menu op te roepen.

• Kiesmettoets↓of↑hetmenuonderdeel„Playback“endrukterbevestigingopde ontspanknop.

• De als laatste opgenomen foto/video wordt nu op het beeldscherm getoond.

• Kiesmetdetoets↓of↑degewenstefoto/videouit. De weergave van de video wordt automatisch gestart. In het geval dat u de video wilt onderbreken moet u tijdens het afspelen op de ontspanknop drukken. Om de video verder te zien drukt u opnieuw op de ontspanknop. d) Aansluiting op een PC

• Open het afsluitklepje rechts naast het beeldscherm.

• Steek de mini-USB-stekker in de passende bus en steek de USB-A-stekker in een vrije USB-poort van uw computer.

• De endoscoop dient nu als apparaat dat kaarten af kan lezen: zo kunt u bijv. de op de micro- SD-kaart opgeslagen gegevens op de PC bekijken.

• Verbreek de verbinding eerst via het besturingssysteem voordat u de USB-kabel loskoppelt. Aansluiten op een TV

• Kies eerst het video-uitgangsformaat (zie hoofdstuk “Instellingen”).

• Open het afsluitklepje rechts naast het beeldscherm.

• Steek de klinkstekker van de videokabel in de video-uitgang (14) van de endoscoop en steek de cinch-stekker in de video-ingang van de TV.

• Als u dat gedaan hebt, wordt het beeldscherm zwart en verschijnt het camerabeeld op de TV. Druk op de toets MENU om het menu op de TV te laten verschijnen. Bediening gebeurt met de toetsen van het beeldscherm.

• Opgenomen video’s kunnen op de TV getoond worden.61

12. ONDERHOUD EN REINIGING

• U hoeft het product niet te onderhouden, neem het nooit uit elkaar. Laat onderhoud en reparaties uitvoeren door een vakman.

• Maak het product niet schoon, als de accu van het beeldscherm geladen wordt.

• Verwijder voor het schoonmaken eerst alle batterijen/accu’s uit de laadschachten.

• De buitenkant van het product hoeft alleen met een schoon, zacht, droog doekje schoongemaakt te worden. Stof kan gemakkelijk met een zachte schone penseel en een stofzuiger worden verwijderd.

• Spoel de zwanenhalscamera na ieder gebruik in vloeistoffen grondig af met schoon water en laat de zwanenhalscamera drogen voordat u het product weer teruglegt in de bewaarkoffer.

• Maak de meetsensor schoon met een klein kwastje of een wattenstaafje.

• Gebruik in geen geval agressieve schoonmaakmiddelen of chemische oplossingen omdat anders het oppervlak van de behuizing beschadigd kan worden (verkleuringen).

13. CONFORMITEITSVERKLARING (DOC)

Bij deze verklaart Conrad Electronic SE, Klaus-Conrad-Strasse 1, D-92240 Hirschau, dat dit product voldoet aan de Europese richtlijn 2014/53/EU. De volledige tekst van de EG-conformiteitsverklaring staat als download via het volgende internetadres ter beschikking: www.conrad.com/downloads Selecteer een taal door op het vlagsymbool te klikken en vul het bestelnummer van uwproductinhetzoekveldin;vervolgenskuntudeEG-conformiteitsverklaringals PDF-bestand downloaden.62

a) Product Alle elektrische en elektronische apparaten die op de Europese markt worden gebracht, moeten van dit symbool zijn voorzien. Dit symbool geeft aan dat dit apparaat aan het einde van zijn levensduur gescheiden van ongesorteerd huishoudelijk afval moet worden afgevoerd. Elke eigenaar van oude apparatuur is verplicht om oude apparatuur gescheiden van ongesorteerd huishoudelijk afval af te voeren. De eindgebruikers zijn verplicht om gebruikte batterijen en accu's die niet door het oude apparaat zijn omsloten, net als lampen die zonder het oude apparaat te vernietigen kunnen worden verwijderd, voor afgifte bij een inzamelingspunt te verwijderen. Distributeurs van elektrische en elektronische apparatuur zijn wettelijk verplicht om oude apparatuur gratis terug te nemen. Conrad geeft u de volgende gratis inlevermogelijkheden (meer informatie op onze website):

• bij de door Conrad gecreëerde inzamelpunten

• Bij de verzamelplaatsen van de openbare afvalverwerkingsbedrijven of bij de door fabrikanten en verkopers in de zin van de ElektroG ingestelde recyclingsysteem De eindgebruiker is verantwoordelijk voor het wissen van persoonlijke gegevens op het te verwijderen oude apparaat. Houd er rekening mee dat in landen buiten Duitsland eventueel andere verplichtingen kunnen gelden voor het retourneren en de recycling van oude apparatuur.63 b) Batterijen/accu’s Verwijder batterijen/accu’s die mogelijk in het apparaat zitten en gooi ze afzonderlijk van het product weg. U bent als eindverbruiker volgens de KCA-voorschriften wettelijk verplicht alle lege batterijenenaccu’sinteleveren;verwijderingviahethuisvuilisniettoegestaan. Batterijen/accu’s die schadelijke stoffen bevatten, zijn gemarkeerd met nevenstaand symbool. Deze mogen niet via het huisvuil worden afgevoerd. De aanduidingen voor de zware metalen die het betreft zijn: Cd = cadmium, Hg = kwik, Pb = lood (de aanduiding staat op de batterijen/accu’s, bijv. onder de links afgebeelde vuilnisbaksymbool). U kunt verbruikte batterijen/accu’s gratis bij de inzamelingspunten van uw gemeente, onze lialenofoveralwaarbatterijen/accu’swordenverkocht,afgeven.Uvoldoetdaarmeeaande wettelijke verplichtingen en draagt bij aan de bescherming van het milieu. Dek blootliggende contacten van batterijen/accu’s volledig met een stukje plakband af alvorens ze weg te werpen, om kortsluiting te voorkomen. Zelfs als batterijen/accu’s leeg zijn, kan de rest-energie die zij bevatten gevaarlijk zijn in geval van kortsluiting (barsten, sterke verhitting, brand, explosie).64
