GEBRUIKSAANWIJZING DPPS3220 VOLTCRAFT

Deze gebruiksaanwijzing hoort bij dit product. Zij bevat belangrijke informatie over de inbedrijfstelling en het gebruik. Let hierop, ook wonneer u dit product aan derden overhandigt.

Bewaar waar dearam deze gebruiksaanwijzing om in voorkomende geallen te kunnen raadplegen. In de inhoudsopgave op pagina 111 vindt u een lijst met inhoudspunten met vermeling van het bijbehorende.

1. Inleiding 112
2. Bedoeld gebruik 113
3. Leveringsomvang 114
4. Tleg van symbolen 115
5. Veiligheidsvoorschriften 116

a)Personen/Product 116
b) Diversen 118

1. Bedieningselementen 118
2. Ingebruikname 120

a) Aansluiting van het netsnoer 120
b) Opstellen van het toestel 120
c)Algemeen 120

1. Normaal gebruik 122

a) Stroombegrenzing instellen 122
b) Uitgangsspanning instellen 123
c) Connecting a load 123

1. Gebruik van opslagplaats "Preset" en "Set". 125

a) Opslagplaats zelf toewijzen "Set" 126
b) Opslagplaatsen waar de fabrieksinstellening terugzetten 126

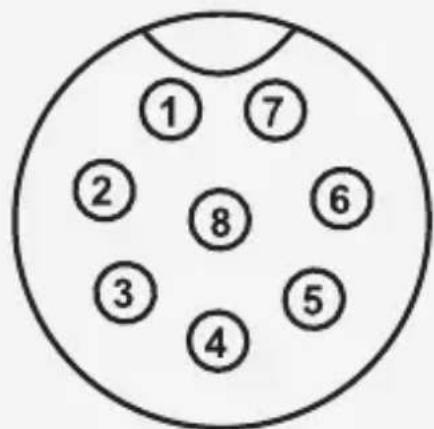

a) Voorbereiding van de aansluiting van de afstandsbediening. 127

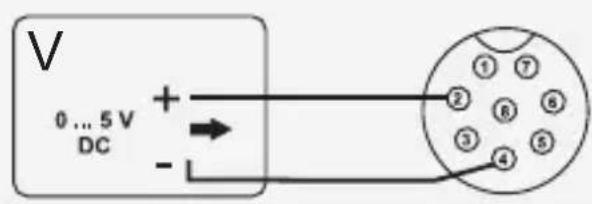

b) Sturing via externe spanningsbron 128

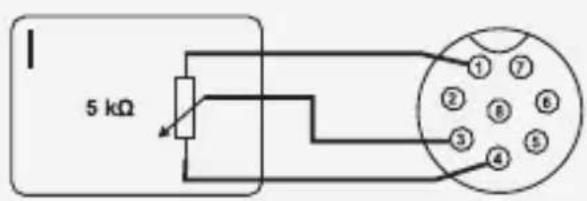

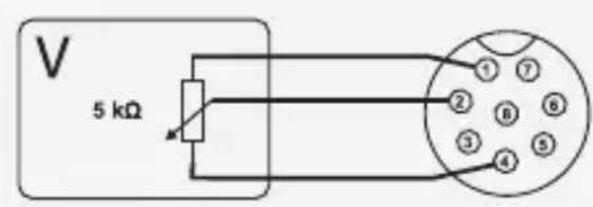

c) Sturing via een regelbare wonderstand (Poti). 129

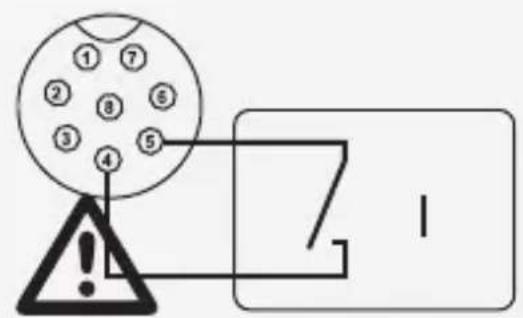

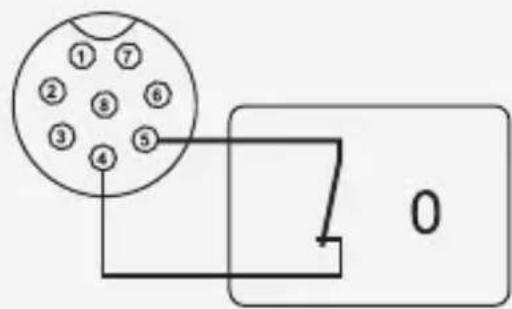

d) Uitgang op afstand bedieren (aan/uit). 130

1. Sensor functie (1086562). 131
2. Software installation 132
3. Bediening met de pc software 132

a) Bedieningselementen van de software en de basisbediening 133

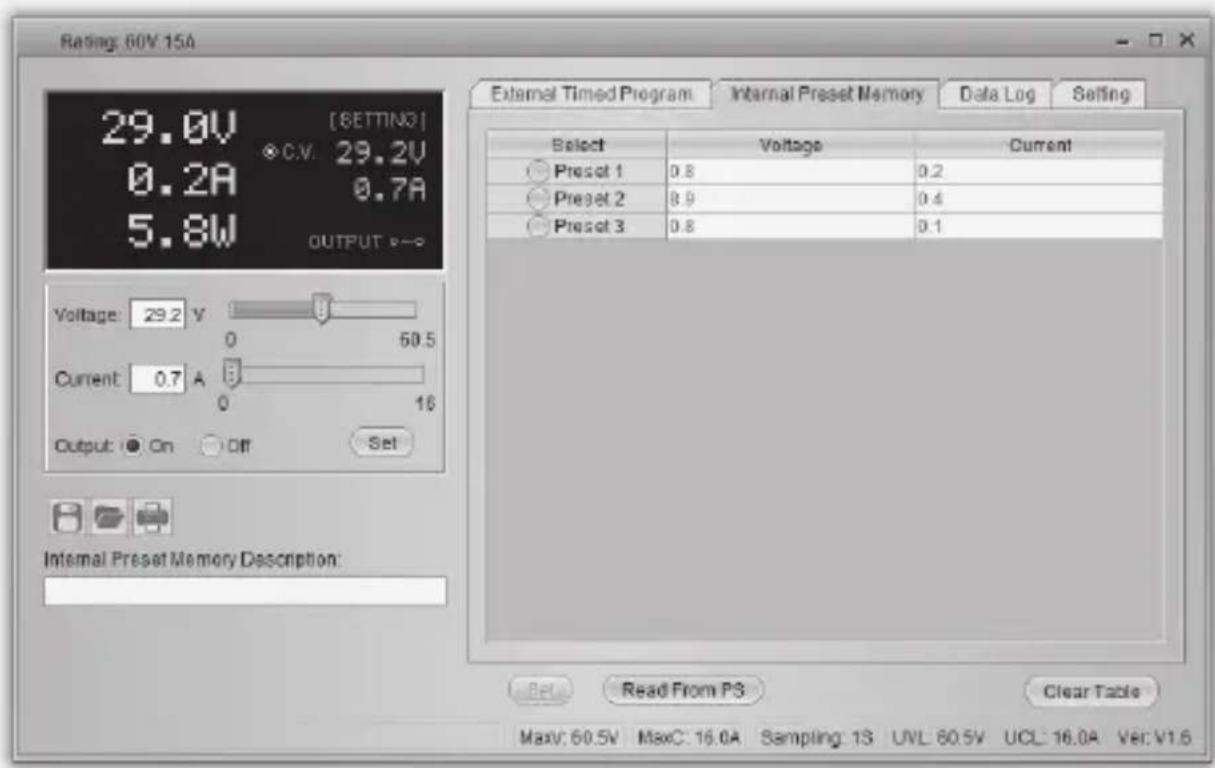

b) Intern vooringesteld geheugen 135

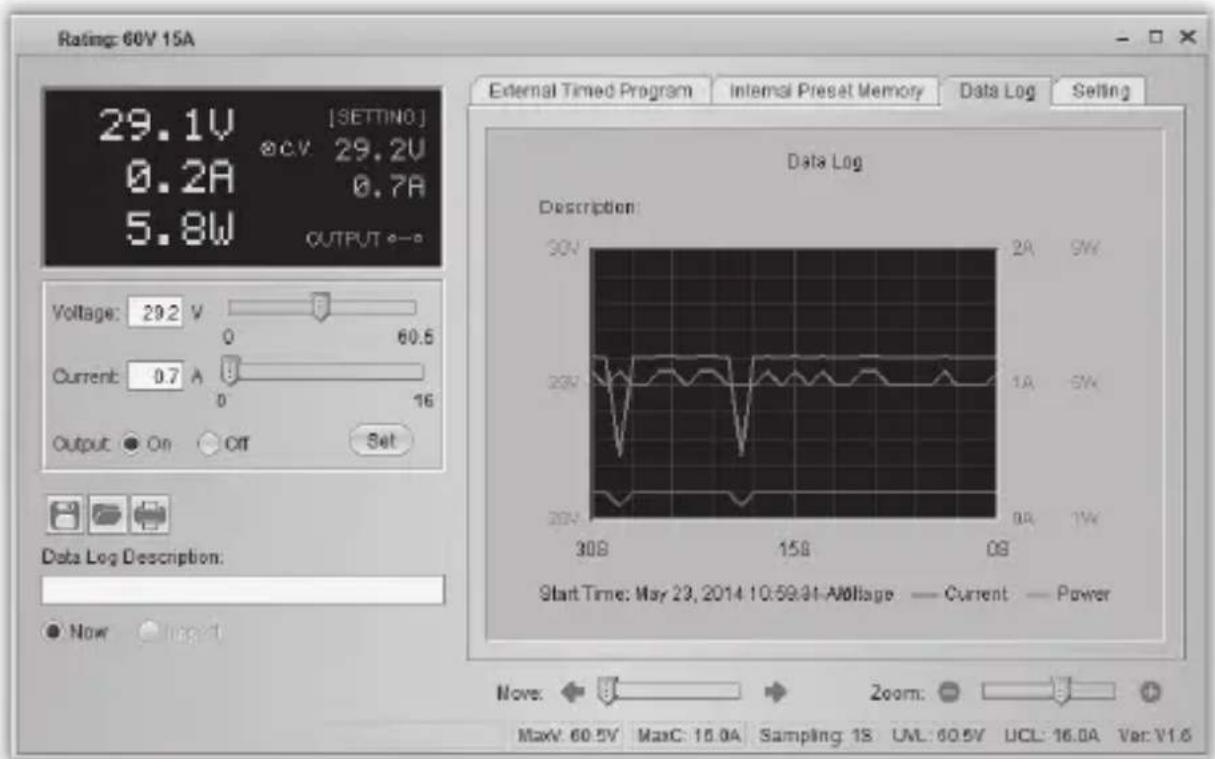

c) Logboek 136
d) Instellen 137

14.Beschermingsvoorzieningen 138

a) Uitschakeling bij overspanning 138
b) Uitschakeling bij oververhitting 138
c) Uitschakeling bij overbelasting. 139

1. Onderhoud en reiniging 139

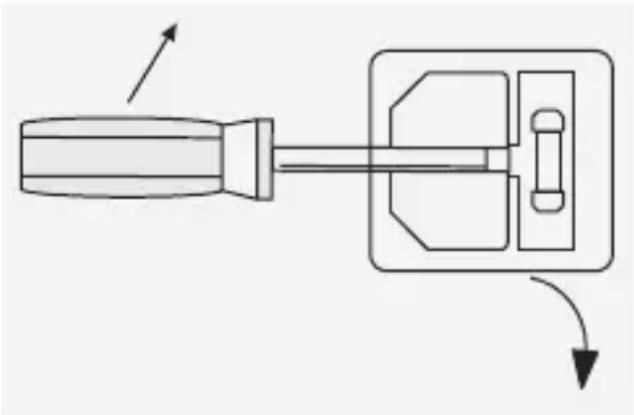

   a)Netzekering verrangen 139
   16.Verhelpen van storingen 140
   17.Verwijdering. 141
2. Technische gegevens 142
   19.Toogevoegde functies 145

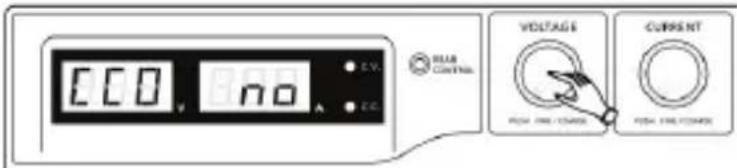

a) Het toestel handmatig op nul zetten 145

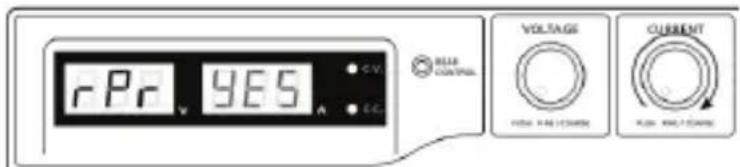

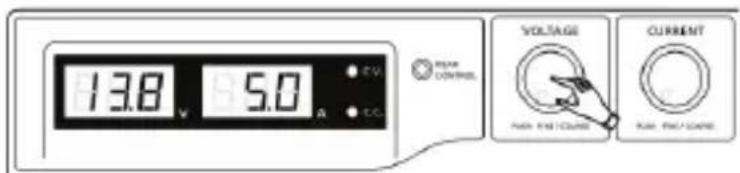

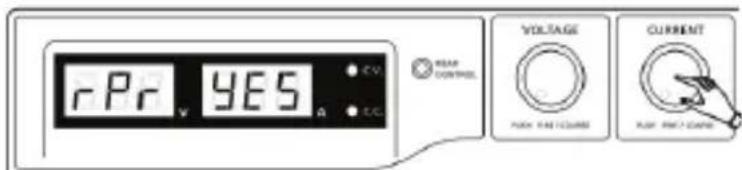

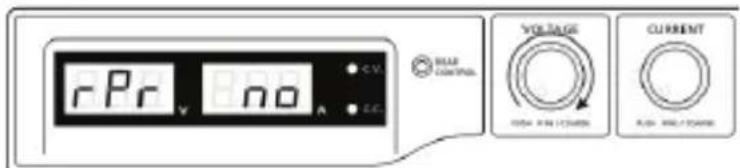

b) De uitvoer-voorinstellenen (P1/P2/P3) op de fabriekswaarden terugzetten 146

1. INLEIDING

Geachte klant,

Wij danken u hartelijk voor het aanschaffen van een Voltcraft®-product. Hiermee heeft u eenuitstekend apparaat in HIS gehald.

Voltcraft® - deutsche staat op het gebied van meettechniek, laadtechniek en voedingsspanning voor onovertroffen kwaliteitproducten die worden gekenmerkt door gespecialiseerde vakkundigheid, buitengewone prestaties en permanente innovations.

Voor ambitieuze elektronica-hobbyisten tot en met professionele gebruikers ligt voor de meest ingewikkelde taken met een product uit het Voltcraft®-assortiment altijd de perfecte oplossing binnen handbereik. Bovendien bieden wij u de geavanceerde techniek en betrouwbare kwaliteit van once Voltcraft®-producten gegen een nagenoeg Niet te evenaren verhouding van prijs en prestaties. Daarom scheppen wij de basis voor een duurzame, goede en tevens succesvolle samenwerking.

Wij wensen u veel plezier met uw nieuwe Voltcraft®-product!

Alle voorkomende bedrijfsnamen en productaanduidingen zijn handelsmerken van de betreffende eigenaaren. Alle rechten voorbehonden.

Bij technische vragen kutu zich wenden tot unsere helpdesk. Voormeer informative kutu kijken op www.conrad.nl of www.conrad.be

2. BEDOELD GEBRUIK

De programeerbare laboratoriumvoeding dient als potentaalvrijde DC-spanningsbron voor de aandrijving van laagspanningsapparaten. De instelbare uitgang kan aan de voorkant tot max. 5 A en aan de achterkant tot de volledige nominale stroomsterkte worden ingesteld. De Voorste uitgang is tot 5 A begrensd en beschermd gegen overbelasting. Bij een serieschakeling van de uitgangen van meerdere voedingen kunnen aanraakgevaarlijke spanningen >75V / DC opgewekt worden. Vanaf deze spanning moeten omwille van veiligheidsredenen geisoleerde leidingen/meetsnoeren worden gezruikt. De aansluiting gebeurt aan de voorkant via 4mm veiligheidsbussen, aan de achterkant via hogestroom-schroefklembussen. De uitgangen (voor en awhile) zijn met elkaar verbonden.

Er要去en voldoende gedimensioneerde aansluitkabels worden gebrukt. Een tekleine ledingsdoorsnede kan tot oververhitting en brand leiden.

De uitgangsgegevens van de laboratoriumvoedingen zijn als volgt:

Type Uitgangsspanning Uitgangsstroom	(totale, MAIN + AUX)
DPPS-16-30 1 – 16 V/DC 0 – 30	A
DPPS-32-15 1 – 32 V/DC 0 – 15	A
DPPS-60-8 1 – 60 V/DC 0 – 8 A	A
DPPS-16-40 1 – 16 V/DC 0 – 40	A
DPPS-32-20 1 – 32 V/DC 0 – 20	A
DPPS-60-10 1 – 60 V/DC 0 – 10	A
DPPS-16-60 1 – 16 V/DC 0 – 60	A
DPPS-32-30 1 – 32 V/DC 0 – 30	A
DPPS-60-15 1 – 60 V/DC 0 – 15	A

De instelling van spanning en stroom worden traploos via digitale draairegelaars met grove en fijnene instelling uitgevoerd, zodate een snelle en nauwkeurige instelling van de waarde möglichk is. De waarden worden aangegeven op een overzichtelijk display. De stroombegrenzing voor het gebruik met constante stroom kan zonder kortsluitingsbrug vooraf worden ingesteld.

De netvoeding is op afstand bedienhaar. Via een externe spanning (0 - 5 V/DC) of via een externe potentiometer (5 kOhm) kan de uitgangsspanning en de uitgangsstroom worden ingesteld. De DC-uitgang is via een schakelcontact in- en uitschakelhaar.

Drie vrij programmeerbare opsglaatsen können met verschillende voorgeschreiben spanningen en stroombegrenzingen worden bezet. De keuzeschakelaar bevindt zich aan de achechterkant.

Met de meegeleverde software en de USB-aansluiting kan de voeding beheerd worden door een pc voor het uitvoeren van cyclische operaties. Maximaal 20 programmeerbare sets met spanning en stroom en met verschillende tijsdsduren+kennen geprogrammeerd worden en de cyclische handelingen hunnen maximaal 999maal herhaald worden.

Het apparaat is bestand gegen overbelasting en kortsluitingen en beschikt over een veiligheidstemperatuuruitschakeling. De laboratoriumvoeding voldoet aan verilgheidsklasse 1. Dit product is alleen goedgekeurd voor aansluiting op een randgeaarde contactdoos met een gebruikelijke wisselspanning van 230 V/AC.

Het eigenhandig ombouwen en/of veranderen van het product is Niet toegestaan om veiligheids- en keuringsredenen (CE). Een andere toepassing dan hierboven beschreiben, is Niet toegestaan en kan leiden tot beschadiging van het product. Daarnaast bestaat het risico van bijv. kortsluiting, brand, elektrische schokken, enz. Lees de gebruiksaanwijzing grondig en bewaar deze voor raadpleging in de toekomst.

Volg alle veiligheidsinstrumentes en informatatie in denen handleiding op.

3. LEVERINGSOMVANG

Labvoeding
- Remote-aansluitbus
- Netsnoer met randaarde
- USB-kabel
- CD (software)
- Gebruiksaanwijzing

Geactualiseerde gebruiksinstructies:

1. Open www.conrad.com/downloads in een browser of scan de afgebeelde QR-code.
2. Kies het documententype en de taal en vul het productnummer in het zoekveld in. Nadat u de zoekopdracht heeft uitgevoerd, kut u de weergegeven documenten downloaden.

4. TLEG VAN SYMBOLEN

Een uitroepteken in een driehoek betekent belangrijke instructies in deze handleiding die absolutut要去en worden opgevolgd.

Een bliksemschicht in een driehoek waarschuwt voor een elektrische schok of een veiligheidsbeperking van elektrische onderdelen in het apparaat.

Dit symbol kan worden gezonden bij tips of informatatie over het gebruik.

Alleen voor toepassing in droge binnenruimtes.

Dit apparaat is CE-goedgekeurd en voldoet aan de betrokken Europese richtlijnen.

Aardklem; deutsche schroef mag nicht worden losgedraaid.

Lees de gebruiksaanwijzing zorgvuldig dooren let vooral op de veiligheidsinstructies. Indien de veiligheidsinstrcties en de aanwijzingen voor een juiste bediening in deze gebruiksaanwijzing Niet worden opgevolgd, hunnen wij Niet aansprakelijk worden gesteld voor de daardoor ontstane schade aan apparatuur of persoonlijk letsel. Bovendien vervalt in dergelijk geallen de garantie.

a) Personen / Product

• Het product is geen spelgoed. Houd het buiten bereik van kinderen en huisdieren.
• Laat verpakkingsmaterialien nicht zomaar rondslingeren. Dit kan gevaarlijk materiaal worden voor spelende kinderen.
• Bescherm het product gegen extreme temperatures, direct zonlicht, sterke schokken, hoge luchtvochtigheid, vocht, ontvlambare gassen, dampen en oplosmiddelen.
• Zet het product Niet onder mechanische druk.
• Als het nicht langer möglichk is het product veilig te bedieren, stel het dan buiten bedrijf en zorg ervoor dat niemand het per ongeluk kan gebruiken. Veilige bediening kan nicht langer worden gegarandeerd wonneer het product:

-zichtbaar is beschadigd,

-niet langer op juiste wijze werkt,

• tijdens langeperiode is opgeslagen onder slechte omstandigheden, of

-onderhevig is geweest aan ernstige vervoergerelateerde druk.

Behandel het product met zorg. Schokken, botsingen of zelfs een val van een beperkte
- hoogte kan het product beschadigen.
- Neem alstublieft ook de veriligheids- en gebruiksaanwijzingen van alle andere apparaten in acht die met het product�zij verbonden.
- Producten die op het Lichtnet werkken,要去en buiten bereik van kinderen worden gehonden. Wees waarom extra voorzichtig wanner u het product gebruikt in de aanwezigheid van kinderen. Zij hunnen voorwerpen in het apparaat proberen te steken door de openingsen van de behuizing. Hierdoor bestaat het risico op overlieden dooreen elektrische schok.
- Giet nooit vloeistoffen over elektrische apparaten enplaats nooit voorwerpen gezuld met vloeistoffen (zoals bijv. vazen) op of in de buurt ervan. Een aanzienlijk risico bestaat op brand of een levensgevaarlijke elektrische schok
- Bedien het product alleen in droge ruimtes binnenshuis. Het mag nicht vochtig of nat worden. Anders bestaat er risico op een levensgevaarlijke elektrische schok!
- In scholen, trainingscentra, hobby- of doe-het-zelf workshops, moet de bediening van elektrische apparaten alkijd onder supervisie staan van getraind personeel.
- Wanner u het gezruikt op een commercieel terrein,要去en de ARBO-voorschriften ter voorkoming van ongevallen met betrekking tot elektrisch apparatuur in acheit worden genomen..

• Onderdelen onder spanning hunnenblootgelegd worden wanner het deksel worden geopend of bij het verwijderen van onderdelen. U要去aarom het product van alle stroomvoorzieningen ontkoppelen voordat onderhoud of reparatives uitgevoerdMMCogen worden. Condensatoren in het apparaat hunnen nog steeds een elektrische spanning bevatten, zelfs wanner het apparaat van alle stroombronnen is ontkoppeld.
• Plaats kabels algijd zo, dat niemand erover kan struikelen of erin verstrikt kan raken. Er bestaat risico op verwonding.
• Draag, wanner u werkt met elektriciteitsaanvoer of opladers, geen metalen of geleidende kettingen, armbanden, ringen etc. Verbind nooit de stroomvoorziening of oplader met Personen of dieren.
• Controller het product,ijdere keer wanner u het in gebruik neemt, op schade. Gebruik het product Niet wanner u schade waarneemt. Ontkoppel de stroomvoorziening en haal de stekker uit het stopcontact. Breng het product verwolgensaar een gespecialiseerde winkel of reparatielocatie.
• Gebruik alleen een goedwerkend stopcontact (230V~/50Hz) dat is aangesloten op het publieke elektriciteitsnetwork.
• La prise électrique doit se couver à proximé de l'appareil et être facilement accessible.
• Raak het netsnoer Niet aan wonneer het beschadigingen vertoont. Schakeel eerst de betreffende wandcontactdoos stroomloos (bijv. via de bijbehorende veiligheidsschakelaar) en trek daarna de netstekker voorzichtig uit de wandcontactdoos Gebruik het product in geen geval met een beschadigd netsnoer.
• Een beschadigd netsnoer mag alleen door de fabrikant, een door deze aangewezen werkplaats of een waaroor gekwalificierde persoon worden verrangen om gevaarlijke situatuies te voorkomen.
• Netstekkers mogen nooit met natte handen in de contactdoos worden gestoken of eruit worden verwijderd.
• Trek de stekker niet aan het snoer UIT het stopcontact!
• De stekker要去 het stopcontact worden gehaald:

-voordat het product worden schoongemaakt
-tijdens een onweersstorm
-wanneer het product tijdens lange vrij wordt gebruikt.

• Zorgt ervoor dat het productijdens ingebruikname voldoende worden geventileerd. Plaats geen tijsdschriften, dekens, gordijnen ofiets soortgelijks over de ventilatieoppeningen. Bewaar minstens 15 cm afstand met andere apparaten.
• Wanneer u het product installeert, zorg er dan voor dat de kabel nicht doorgeprikt, geknikt of beschadigd is door scherpe randen.

• Zorg ervoor dat er geen apparaten met krachtige elektrische of magnetische velden, zoals transformatoren, motoren, draadloze telefoons en radiografisch bestuurbare apparaten zich in de buurt van het product bevinden. Deze können het product beynyloeden.

• Gebruik de oplader Niet opplaatsen of in ruimten met ongunstige omstandigheden. Dit kan de gevoelige elektronica in de oplader beschadigen en kan möglich levensbedreigende situations veroorzaken. Ongunstige omstandigheden zijn:
  -hoge luchtvochtigheid (>80%) relativ, condensatie)
  -vochtigheid stof, ontvlambare gassen, oplosdampen, benzine
  -hoge omgevingstemperaturen (> ong. +50^)

• elektromagnetische velden (motoren, transformatoren, geluidssystemen voor modelbouw etc.) of elekstrostatische velden
• Het product mag Niet direct in gebruik worden genomen nadat het van een koude maar een warme omgeving is gebracht. Condens kan het product beschadigen. Wacht tot het product is geacclimatiseerd voor gebruik.

b) Diversen

• Raadpleeg een expert wanneer u twijfelt over het juiste gebruik, de veilighheid of het aansluten van het apparaat.
• Onderhoud, aanpassingen en reparations mogen alleen uitgevoerd worden door een expert of in een daartoe bevoegde winkel.
• Als u nicht zeker bent over de correcte aansluiting of het gebruik, of als er vragen ontstaan die nicht worden beantwoord door deze handleiding,aarzel dan nicht om contact op te nemen met once technische helpdesk of een andere specialist.

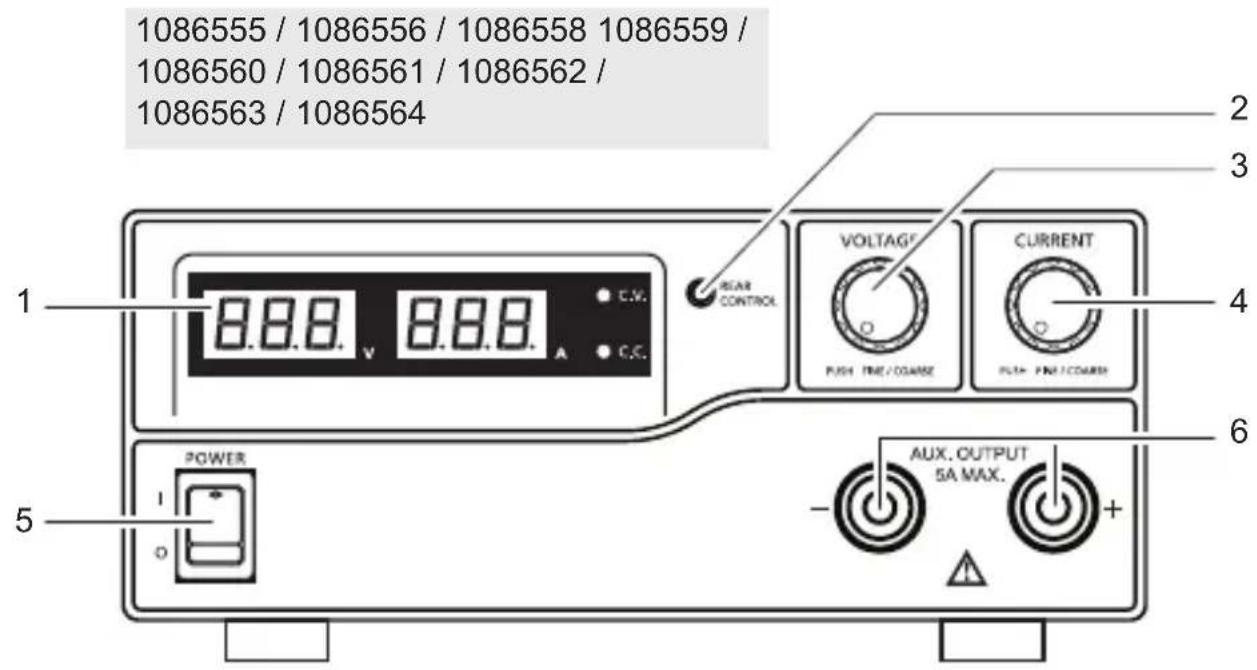

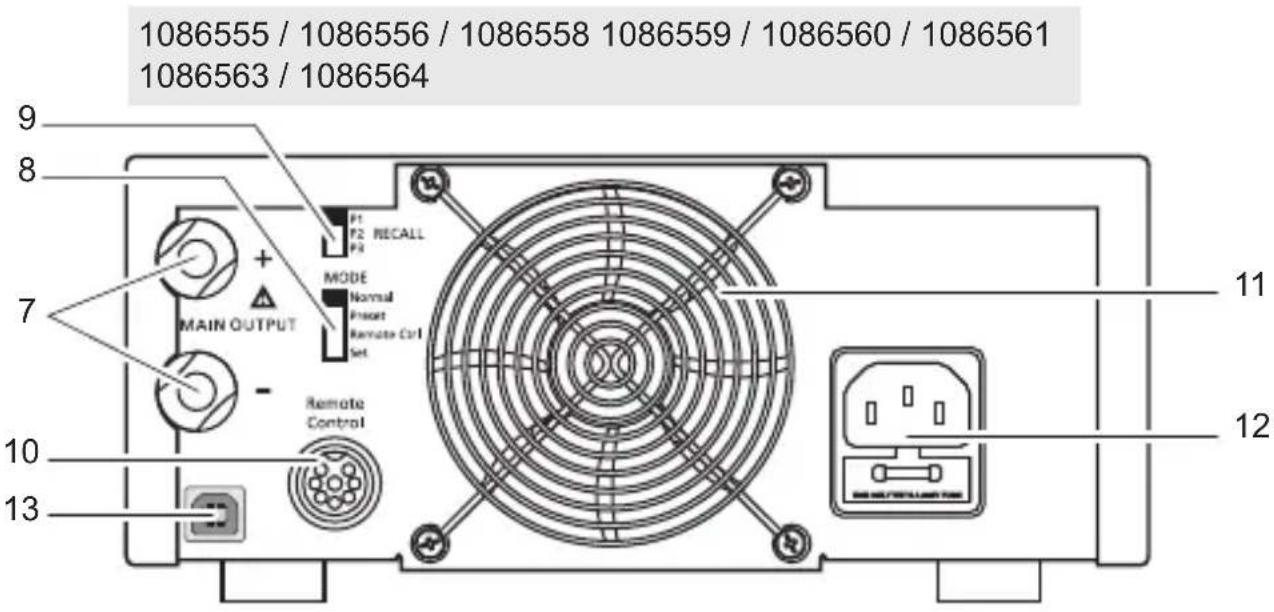

6. BEDIENINGSELEMENTEN

1. LED-paneler met display met C.V. (Constante spanning) en C.C. (Constante stroom) indicatorr
2. Controlelamp REAR CONTROL (Controle over achechterzijde)
3. Regelknop VOLTAGE (Uitgangsspanning)
4. Regelknop CURRENT (Uitgangsstroom)
5. Aan/uit schakelaar POWER (aan/uit).
6. Terminals AUX. OUTPUT 5A MAX. (Hulpuitgang terminals)
7. Terminals MAIN OUTPUT (Uitgang terminals)
8. KeuzeschakelaarMODE (Modus selectie)
9. KeuzeschakelaarRECALL (Herroepen)
10. AfstandsbedieningterminalRemote Control
11. Koelventilator beschemrooster
12. Vermogen invoer en zekering
13. USB poort

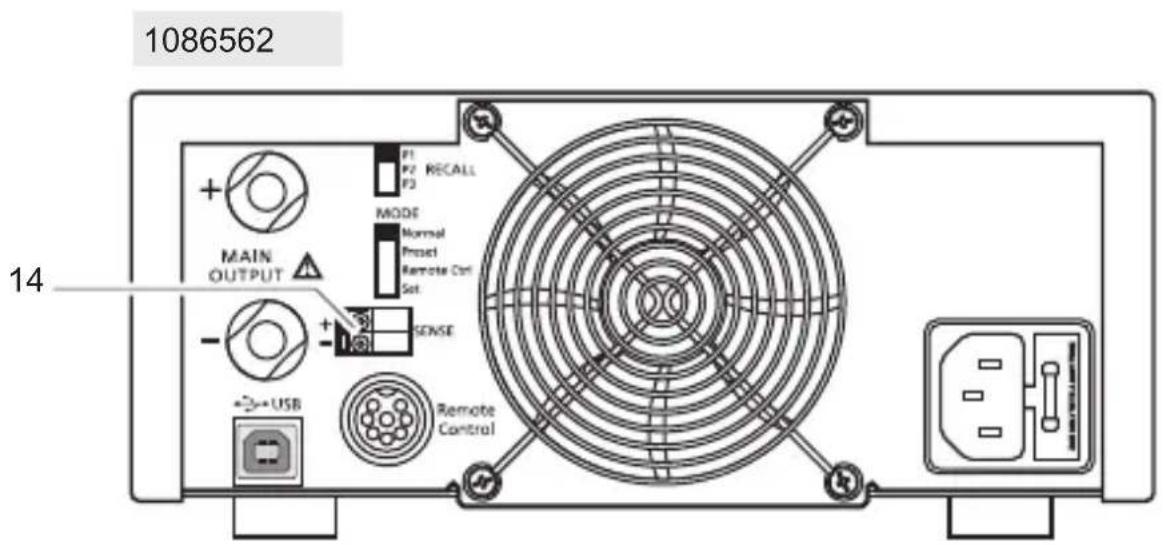

14. TerminalsSENSE (Sensor terminals)

7. INGEBRUIKNAME

De voeding is geen lader. Gebruik voor het laden van accu's geschikte laders met een geschikte laaduitschakeling.

Bij langdurig gebruik met nominale last wordt het oppervlak van de behuizing warm. Let op! Mogelijk gevaar op verbranden! Zorg waarom alkijd voor voldoende ventilatie rondon de voeding en gebruik deze nooit geheel of gedeelrijk afgedekt om eventuele schade te voorkomen.

Let er bij het aansluiten van een verbruiker op de voeding op dat deze uitgeschakeld is. Een ingeschakelde verbruiker kan bij aansluiting op de uitgangsklemen van de voeding leiden tot vonkvorming, wat op haar beurt kan leiden tot beschadiging van de aansluitbussen resp. tot schade aan de aangesloten leidingen en/of hun klemmen.

Schakel de voeding uit en koppel ze los van het net als ze Niet worden gezruikt. De individatoren blijven na het uitschakelen nog enkele seconden ingeschakeld om de interne condensatoren te ontladen en de LAST ingestelde parameters op te slaan.

Er dient absolut op een voldoende große leidingsdoorsnede van de DC-aansluitleidingen te worden gelet aangezien overbelasting tot een leidingbrand kan leiden.

a) Aansluiting van het netsnoer

1. Sluit het meegeleverde geaarde netsnoer aan op de stroomaansluiting (12) op de eenheid. Zorg voor een strakte pasvorm.
2. Verbind het netsnoer met een goedgekeurd stopcontact met randaarde. De totale lenghte van de netkabels tot aan de contactdoos mag nicht meer+zijn dan 3m

b) Opstellen van het toestel

Plaats de laboratoriumvoeding op een stabiele, vlakke en degelijkke ondergrond. Let er op, dat de verluchtingsgleuven van het apparaat Niet worden afgedekt.

c) Algemeen

De laboratoriumvoeding worden gestuurd door microprocessoren en worden via twee digitale instelregelaars (incrementele sensor zonder eindpositie) met toetsenfunctie bediend. Dit maakt fijnene en grove regeling via een regelaar möglichk.

Na het inschakelen vindt er een systeemcontrole plaats. In de beiden schermen (2 en 3) worden de teststatus weergegeven. De volgorde van de meldingen is als volgt:

- EU 15	Weergave van de actuèle softwarestand.
888. 888.	Segmenttest of de weergave met alle individuèle segmenten functioneert. Daarna volgt de test van de LED-indicatoren "C.V.", "C.C." en "REAR CONTROL".
TE 5t	Systeemtest van de beschemvoorzieningen begint.
OUP CHE	De bescheming gegen overspanning worden getest.
OLP CHE	De bescheming gegen overbelasting worden getest.
OEP CHE	De bescheming gegen oververhitting worden getest.
FAn CHE	Ventilatortest. De ventilator worden kort over het gehele toerenalbereik worden getest. Het ventilatortoerental neemt kort waarhopoorbaar toe.
OP OFF	De afstandsbedieningsfunctie voor "Uitgang uit" worden getest. Na deze stap worden那边 normale bedrijfsweergave omgeschakeld.

De voeding maar het gebruik in 4 modi toe. Deze modi worden via een schuifschakelaar aan dechterkant "MODE" (8) geselecteerd. De volgende modi zijn möglichk:

Normal	Normaal gebruik De instelling van spanning en stroom gebeurt aan de voorkant.
Preset	Gebruik van opslagplaats. In het toestel+kunnen drie voorgeschreven spanningen worden opgeslagen en via deze “Preset”-functie rechtstreeks worden geselecteerd. De keuze van de opslagplaats gebeurt via de schuifschakelaar “RECALL” (9). De voorste instelregelaars zijn gedactiveerd.
Remote Ctrl	Gebruik met afstandsbediening. De voeding kan via een externe spanning of een externe poti op afstand worden bediend. De afstandsinstilling kan voor spanning en stroom gebeuren. De voorste instelregelaars zijn gedactiveerd.
Set	Instelbedrijf. De drie preset-plaatsen+kunnen vrij worden geprogrammeerd. Opslagplaats op schuifschakelaar “RECALL” (9) selecteren en instellenpen via instelregelaar (3, 4) instellen.

De individuele bedrijfsmodi worden hieronder uitgebreider beschreiben.

8. NORMAL GEBRUK

Bij normale werkig maar de voeding zich via de voorste instelregelaar bedieren. Let . erop dat de schuifschakelaar "MODE" zich in de stand "Normal" bevindt. Verwijder de aangesloten verbruiker van de uitgang (6 of 7).

Schakel de voeding in via de aan/uit-schakelaar POWER (5). Het display (1)licht op en na een korte zelftest verschijnt de spannings- en stroomaanduiding.

MODE

Normal

Preset

Remote Ctrl

Set

Stel voor elke spanningsinstelling eerst de stroombegrenzing in. Een te hoge stroomwaarde kan uw aansluitleidingen beschadigen, een te lage stroomwaarde (<1 A) kan de uitgangsspanning begrenzen.

a) Stroombegrenzing instellen

De begrenzing van de uitgangsstroom is een beschemingsmechanisme, om de verbruiker of de aansluitdraden te beschermen. De stroombegrenzing kan zonder kortsluiting aan de uitgang vooraf worden ingesteld. De voeding levert dan maximum de Vooraf ingestelde stroom.

1. Verwijder de aangesloten verbruiker van de voeding.
2. Schakel de eenheid aan met de Aan/uit schakelaar POWER (5). Het display (1) gaat branden, en na een korte zelftest, verschijnen de stroom en de spanning displays.
3. Stel de huidige beperking in op de regelknop CURRENT (4) op basis van uw applicatie.
4. Draai aan de regelaar en de stroombegrenzingswaarde verschijnt.

Indien binnen 2 seconden geen keuze is gemaakt, schakelt het display terug maar het huidige stroom display.

1. Om de stroombegrenzing in te stellen, draait u de instelregelaar maar links of rechts. Na het inschaken is het fjin-instelbereik (0,1 A).altijd actief.Dit worden door een Licht helderder getal weergegeven.Druk kort vooraan op de draairegelaar.De decimaalwaarde (1,0 of 0,1) van het instelbereik verandert bij elke druk.Wanneru drait,verandert de Waarde.

2. De instelling kan grof (bij de eenheden) of fijn (bij de tientallen) gebeuren.

3. Als de gewenste stroom waarde was ingesteld, schakelt het display na 2 seconden terug maar de normale weergave.

Wordt de vooraf ingestelde stroomsterkteijdens het normale gebruik bereikt, dan schakelt de voeding over op stroombegrenzing en verminderiert waar bij de spanningswaarde. Dit bedrijf worden aangegeven met de rode statusindicatie "C.C." (1).

b) Uitgangsspanning instellen

De uitgangsspanning kan op de instelregelaar "VOLTAGE" (3) worden ingesteld. De grove en fijneregeling gebeurt op bezelfde wijze zoals bij deinstelling van de stroombegrenzing.

Door het grote regelbereik is het möglichk dat de spannignsinstelling ca. 1-2 seconden nodig heeft om van een hoge maar een lage spanningswaarde over te gaan.

Bij normaal gebruik werkht het apparaat in de constante spanningsmodus. Dit betekent dat de voeding een vooraf ingestelde, constante spanning afgeeft. Deze werking worden aangegeven met de groene LED-statusindicator "C.V." (1).

Let bij het aansluten van een verbruiker op dat deze uitgeschakeld met de voeding worden verbonden. De max. stroomopname van de aan te sluiten verbruiker mag de aanduidingenuit de technische gegevens Niet overschrijden.

Bij het in serie schakelen van de uitgangen van meertere voedingen ontstaan aanraakgevaarlijke spanningen (> 75 V/DC), die levensgevaarlijk können zijn. Vanaf deze spanning mogen alleen geisoleerde accessoires (aansluitleidingen,meetleidingen, enz.) worden gezruikt.

Voorkom het gebruik van Niet-geisoleerde leidingen en contacten. Deze legeplaatsen dienen door geschikt, moeilijk ontvlambaar isolatiematerialial of andere maatregelen te worden afgedekt om gegen rechtsreeks contact en kortsluiting te beschermen.

Let op een voldoende sectie van de geleiders voor de verwachte stroomsterkte.

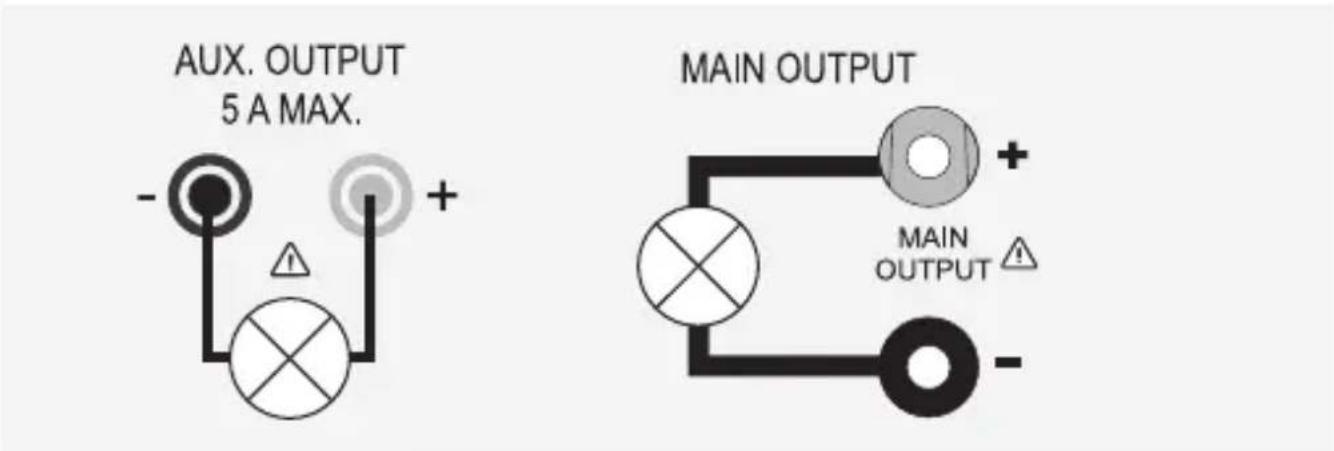

Op de voeding zijn twee uitgangen beschikbaar. Deze uitgangen voeren algijddezelfduiutgangsspanning.Het verschil ligtECHter in de stroombelasthaarheid.

Max. 5 A mag worden afgenomen van de AUX aansluitingen AUX. OUTPUT 5A MAX. (6). Een PTC-overstroombeveiliging beschermt deze aansluitingen gegen overbelasting en onderbreekt de stroomtoevoer wanner geactiveerd (>5A) . Om het toestel terug te zetten, schakel het onmiddelijk uit en LAST tot kamertemperatuur afkoelen voordat u het opnieuw gebruikt.

De terminals MAIN OUTPUT (schroefdraden) (7) aan dechterzijde+zijn geindiceerd voor volledige nominale stroom. Van een uitgangsstroom van 5 A, is de schroefklem functie van dechterste aansluitingen aanbevolen om oververhitting van de stopcontacten voorkomen.

1. Verwijder de aangesloten verbruiker van de uitgang.
2. Schakel de eenheid aan met de Aan/uit schakelaar POWER (5). De bedrijfsindicator (1)licht op en op het display worden spanning en stroom weergegeven.
3. Stel de parameters inaar wens zoals beschreiben in het hoofdstuk "In gebruik nemen".
4. Controller nogmaals de correct ingestelde uitgangsspanning.
5. Sluit de pluspool (+) van de consument aan op de rode bus "+" en de minpool (-) van de consument op de zwarte bus "- van de respectievelijke uitgang (voorzijde = AAUX. OUTPUT 5A MAX. (6), ), {.

De aangesloten verbruiker kan nu worden ingeschakeld.

De stroomopname van de aangesloten verbruiker worden op het display (1) in ampere (A) weergegeven.

9. GEBRUK VAN OPSLAGPLAATS “PRESET” EN “SET”

Op het toestel kannen drie voorgeschreven spaningen incl. stroominstellenen via de "Set"-functie worden opgeslagen en via de "Preset"-functierechtstreeks worden geselecteerd.

Af fabriek zijn alle drie opslagplaatsen (P1, P2, P3) vooringesteld.

Deze zijn als volgt toegewezen:

Type\Geheugen	P1 P2 P3
	Spanning	Stroom	Spanning	Stroom	Spanning	Stroom
DPPS-16-30 5 V Maximum 13.8 V Maximum 15 V Maximum
DPPS-32-15 5 V Maximum 13.8 V Maximum 25 V Maximum
DPPS-60-8 5 V Maximum 13.8 V Maximum 55 V Maximum
DPPS-16-40 5 V Maximum 13.8 V Maximum 15 V Maximum
DPPS-32-20 5 V Maximum 13.8 V Maximum 25 V Maximum
DPPS-60-10 5 V Maximum 13.8 V Maximum 55 V Maximum
DPPS-16-60 5 V Maximum 13.8 V Maximum 15 V Maximum
DPPS-32-30 5 V Maximum 13.8 V Maximum 25 V Maximum
DPPS-60-15 5 V Maximum 13.8 V Maximum 55 V Maximum

Let erop dat er geen verbruikers zich aangesloten.

Ook het geheugen kan met de geleverde software worden ingesteld, zich het hoofdstuk "Beheer met de PC software".

1. Activeer de Preset functie via de keuzeschakelaar MODE (8) aan dechterzijde.
2. Zet de schakelaar in de Preset positie. De voorste LED indicator REAR CONTROL (2) gaat branden. De voorste regelknoppen zijn nu non-actief.
3. Selecteer de respectieve geheugen sleuf P1, P2 of P3 op de awhile keuzeschakelaar RECALL (9). De respectieve uitgang voltage worden weergegeven op het display (1).
4. De verbruiker kan worden aangesloten en ingeschakeld.
   Normal
   Preset
   Remote Ctrl
   Set

MODE

P1
P2
P3

RECALL

1. Voor het uitschakelen van de vaste spanning functie, schuift u de keuzeschakelaar MODE (8) terug maar de Normal positie. De controleamp REAR CONTROL (2) staatuit. Het worden bij normaal gebruik van de voeding omgeschakeld (DC-verbruiker algijd op voorhand verwijderen!)

a) Opslagplaats zich toewijzen "Set"

Alle drie de opslagplaatsen können met gebruikseigen waarden voor uitgangsspanning en stroombegrenzing worden ingevuld.

Let erop dat er geen verbruikers zichn aangesloten.

1. Activeer de "Set"-functie via de schuifschakelaar "MODE" (8) aan de achterkant. Zet de schakelaar in de stand "Set". De voorste controlamp REAR CONTROL (2) gaat branden. Selecteer de respectieve geheugen sleuf P1, P2 of P3 met de keuzeschakelaar RECALL (9). De overeenkomstige waarden voor spanning en stroom worden op het display (1) weergegeven.

MODE

Normal

Presel

Remote Ctrl

Set

RECALL

1. Via de Voorste draairegelaar (3 en 4) können de gewenste uitgangsspanning en de stroombegrenzing worden ingesteld.
2. Herhaal deze desgewenst deze stappen met de andere opslagplaatsen.
3. Wonneer alle parameters zijn ingesteld, schuift u de keuzeschakelaar MODE (8) terug maar de Voorinstelling positie voor vaste spanning gebruik of maar de Normale positie voor normala gebruik.

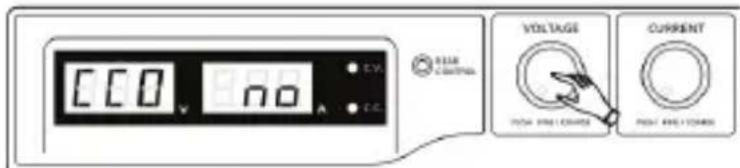

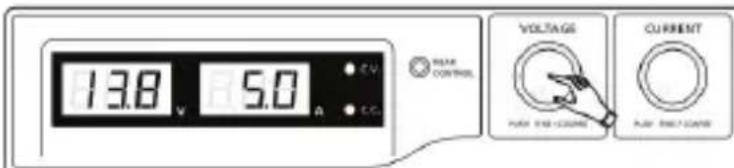

b) Opslagplaatsen maar de fabrieksinstellungen terugzetten

1. Schakel de voeding UIT.
2. Druk vooraan gelijktijdig op de beiden draairegelaars en houd deze ingedrukt.
3. Schakel uw voeding in. Nadat de indicatoren oplichten LAST u beiden draairegelaars los. De af fabriek vooringestelde parameters zich opnieuw beschibkaar.

10. REMOTE CONTROL OPERATION “REMOTE CTRL”

Via de ingebouwde "Remote Control"-aansluiting van de afstandsbediening (10) kan de spanningsen stroominstelling met een externe spanningsbron of door een externe, instelbare waarstand (kort poti) gebeuren. De aansluiting van de afstandsbediening gebeurt met de "Remote Control"-inbouwstekker (10) aan dechterkant. Voor de aansluiting werk een Remote-bus inbegrepen.

Bij gezruik met afstandsbediening moet de stroomstuurpad alkijd mee aangesloten zich, aangezien de uitgang anders in de stroombegrenzingsmodus "C.C." schakelt en de uitgangsspanning worden begrensd.

a) Voorbereiding van de aansluiting van de afstandsbediening

1. Verwijder de zijdelingse schroeven van de ingebrepen steekbus en verwijder met eenkleine draaibeweging de voorste, zwarte contactbus.
2. Voer achteraan door de metalen huls vrij aansluitleidingen met een leidingsdoorsnede van minstens 0,34mm2. Soldeer zorgvuldig deze leidingen aan de soldeerlippen nr. 1, 2, 3, 4 en 5 van de zwarte contactbus vast. Let er waar bij op dat er geen kortsluiting ontstaat.

De nummers van de soldeerlippen zich aan het zwarte isoleerlicham aangebracht.

Markee de losse leidingsuiteinden met de overeenkomstige contactnummers (1-5) om te voorkomen dat ze verwisseld raken. Plaats de zwarte contactbus in omgeekerde volgorde in de metalen huls en schroef.Deze zorgvuldig vast.

De contacttoewijzing gebeurt als volgt:

Contact 1 Interne sturspanning +5V / DC (< 50~mA)

Contact 2 Spanningsinstelling

Contact 3 Stroominstelling

Contact 4 Referentiemassa ("Ground")

Contact 5 Uitgang Aan/uit

Contact 6-8 Niet bezet

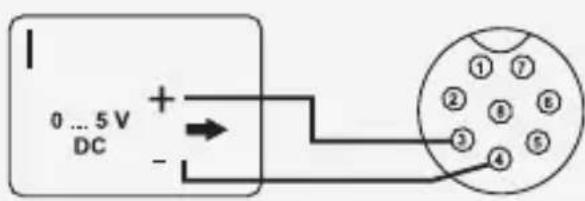

b) Sturing via externe spanningsbron

De voeding kan met een externe spanningsbron van 0 tot 5V/DC over het gehele bereik voor spanning en stroom op afstand worden bediend.

Voor het verrangen gaat u als volgt te werk:

Verbind de aansluitleidingen van de Remote-bus zoals afgebeeld:

Spanningsinstelling "V"

• Aansluiting 2 tot pluspool (+) van de externe stuurspanning.
• Aansluiting 4 tot minpool (-) van de externe spanningsbron.

• Aansluiting 3 tot pluspool (+) van de externe stuurspanning.
• Aansluiting 4 tot minpool (-) van de externe spanningsbron.

De spanning op de aansluiting van de afstandsbediening mag 5V nicht overschrijden De aansluitingen mogen nicht worden kortgesloten.

1. Schakel de eenheid uit en sluit verwolgens de externe aansluiting aan op de afstandsbediening terminal Remote Control. Schroef de buitenste bevestigingsring vast.
2. Regel de spanning van de externe spanningsbron op 0 V.
3. Schakel uw voeding in.
4. Zet de keuzeschakelaar MODE (8) aan de achechterzijde in de Remote Ctrl positie. De controlelamp REAR CONTROL (2) brandt.
5. Via een externe spanningsbron kan nu de gewenste uitgangswaarde worden ingesteld. Controller het totale instelbereik ophaar correcte werkinq. De uitgangsspanning kan op het display worden gecontrolerd.

Sluit de weiterste terminals MAIN OUTPUT (7) kort met een voldoende dikke kabel voor het controlleren van de stroom contrôle (ten minste 8mm^2 ). Controleer het totale instelbereik op haar correcte werkung.

Alsudge afstandsbediening functie nicht langer nodig is, zet u de keuzeschakelaar MODE (8) op de Normal positie.

c) Sturing via een regelbare verstand (Poti)

De voeding kan met een externe Poti (5 Kohm) over het gehele bereik voor spanning en stroom op afstand worden bediend.

Voor het verwangen gaat u als volgt te werk:

Verbind de aansluitleidingen van de Remote-bus zoals afgebeeld:

Spanningsinstalling "V"

Aansluiting 1 op het einde van de werkstand.
- Aansluiting 2 op het middelste glijcontact van de waarstand.
- Aansluiting 4 op het tweeede uiteinde van de waarstand.

Aansluiting 1 op het einde van de werkstand.
Aansluiting 3 op het middelste glijcontact van de watstand.
Aansluiting 4 op het tweeede uiteinde van de waterdstand.

De aansluitingen 1 en 4 mogen nicht worden kortgesloten.

1. Schakel de eenheid uit en sluit verwolgens de externe aansluiting aan op de afstandsbediening terminal Remote Control. Schroef de buitenste bevestigingsring vast.
2. Schakel uw voeding in.
3. Zet de keuzeschakelaar MODE (8) aan dechterzijde in de Remote Ctrl positie. De controlamp REAR CONTROL (2) brandt.
4. Via de externe poti können de gewenste uitgangswaarden worden ingesteld. Controller het totale instelbereik ophaar correcte werkig.De uitgangsspanning kan op het display worden gecontroleerd.

Sluit dechyterste terminals MAIN OUTPUT (7) kort met een voldoende dikke kabel voor het controeren van de stroom controle (ten minste 8mm^2 ).Controleer het totale instelbereik op waar correcte werking.

Alsudge afstandsbediening functie nicht langer nodig is,zet u de keuzeschakelaar MODE op de Normal positie.

d) Uitgang op afstand bedieren (aan/uit)

De DC-uitgang kan via een schakelcontact in- en uit worden geschakeld. Voor het verrangen gaat u als volgt te werk:

1. Verbind de aansluitleidingen van de Remote-bus zoals afgebeeld.
2. Contacteer aansluitingen 4 en 5 met een potenialvrij schakelcontact.
3. Als de uitgang is uitgeschakeld, knipperen de statusindicatoren C.V. en C.C. (1). Het uitleesvenster geeft waarop de huidige instellingen van de uitgangsspanning en van de uitgangsstroom (1) aan.
4. Als de uitgang is uitgeschakeld, können de uitgangswaarden met de instelregelaars voor VOLTAGE (3) en CURRENT (4) worden vastgelegd.

Aandecontacten4 en5maggen spanningwordenaangelegd.

1. Schakel de voedinguit en verbind dan de Remote-bus met de Remoteaansluiting op de achterkant. Schroef de buitenste bevestigingsring vast.
2. Schakel uw voeding in.
3. Zet de keuzeschakelaar MODE (8) aan dechterzijde in de Remote Ctrl positie. De controlamp REAR CONTROL (2) brandt.
4. Bij een open schakelcontact is de DC-uitgang actief, bij een geslotenschakelcontact worden de DC-uitgang uitgeschakeld. Controllererschakelfunctie ophaar correcte werking.
5. Bij een uitgeschakelde DC-uitgang verschijnt "OP OFF" op het display.
6. Als deutsche aufstandsbediening functie nicht länger nodig is, zet u de keuzeschakelaar MODE op de Normal positie.

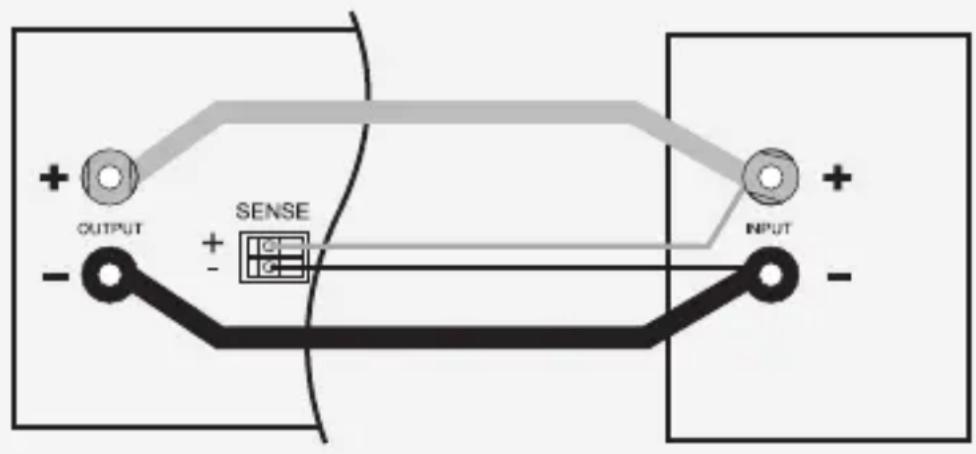

De sensor functie is alleen beschikbaar met Item Nr. 1086562.

De sensor functie is een automatische regeling van de spanning voor de achechterste hoge stroomuitgang (MAIN OUTPUT) (7). Hiervoor worden twee afzonderlijke meetkabels parallel aan de aansluitkabels aangesloten. De potentaaldaling die optreedt op de aansluitkabels worden op beiden meetkabels. De laboratorium eenheid compenseert automatisch voor deze spanningsval zodat de daadwerkelijk vastgestelde spanning worden toegevoerd aan de consument.

Ga als volgt te werk voor de aansluiting:

1. Schakel de voeding toevoer eenheid en de consument UIT.
2. Sluit algid eerst de voedingskabels van de voedingseenheid aan op de consument. Let op de juiste polariteit.
3. Druk de klem ontgrendeling op de terminals SENSE (14) maar binnen met eenkleine schroevendraaier en steek de kabels in de terminal openingsen. Controller of ze goed+zijn aangesloten.
4. Verbind nu de twee sensor kabels aan de consument met de juiste polariteit. De kabeldoorsnede voor de snesor kabels要去 minimaal 0.34mm^2 zijn.
5. Voer alkijd de ontkoppeling uit in de omgekeerde volgorde (eerst alle sensor kabels en dan de aansluitkabels).

1086562

Zorg ervoor dat de sensor kabels zo zich möglichk contact makeen bij het aansluitpunt van de consument. Let op de juiste polariteit.

Maak nooit kortsluiting met de sensor kabels.

12. SOFTWARE INSTALLATIE

Software is compatible met Windows® besturingssystemen XP, 2003, Vista, 7,8

1. Voer de meegeleverde software CD in de DVD drive van uw computer.
2. Instaleer de driver (USB waar UART Bridge), in directory USB CP210x Drivers..., die geschikt is voor uw besturingssysteme.
3. Kopieer de directory hcs van de CD waar de computer's applicatie directory of een andere locatie waar keuze.
4. Open het bestand hcs.bat in de directory hcs. Het programme start op.

13. BEDIENING MET DE PC SOFTWARE

1. Plaats de keuzeschakelaar MODE (8) in positie Normal.
2. Sluit de voeding toevoer met de USB kabel aan op de USB hub op uw computer. Sluit de USB kabel aan op de USB poort (13) aan de weiterijde.
3. Schakel de voeding toevoer aan.
4. Start het programme met het hcs.bat bestand. Na het opstarten worden de voeding toevoer bestuurd via het programme.
5. De contrôle lamp REAR CONTROL (2) gaat branden. De voeding toevoer registreert de ingangen nicht meer met de voorste regelknoppen.

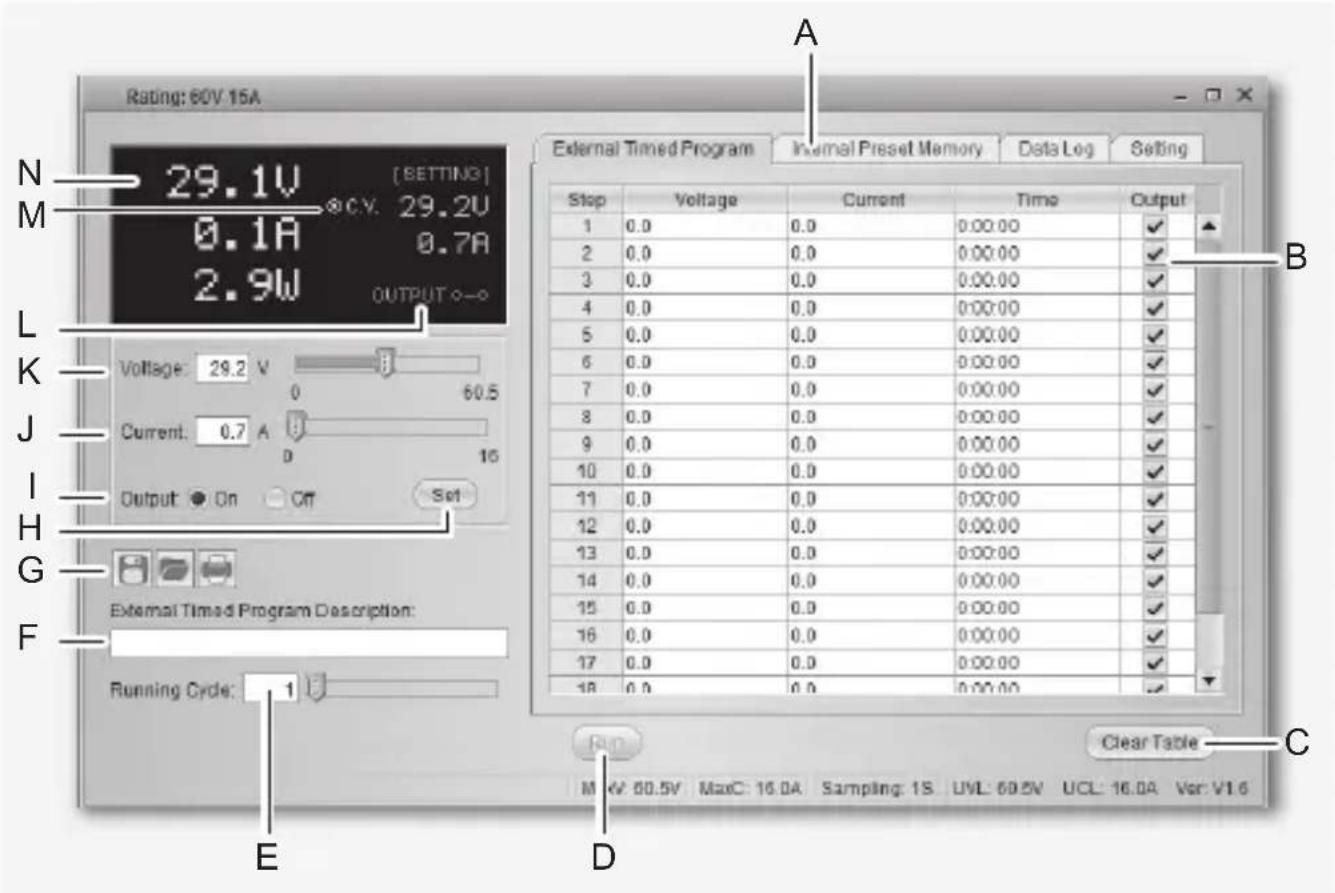

a) Bedieningselementen van de software en de basisbediening

A Functie tabs Schakel de functie van het venster aan de rechtzerzijde:tussen: · Externeijdprogramma (External Timed Program) · Interne voorinstelling geheugen (Internal Preset Memory) · Data log (Data Log) · Instelling (Setting)
B Data invoor[tabel Het data invoerveld voor de externeijdprogramma functie. Het maximale aantal acties is 20.
C Tabel opschonden Wis alle data in de data invoor[tabel voor de externeijdprogramma functie.
D Start / Stop	Start (Start) / Stop (Stop) het externeijdprogramma volgens de warden in de data invoor[tabel.
E Lopende Cyclus Het aantal cycli dat hetijdprogramma gaat draaien. De waarde is geldig van 0 - 999, waar bij 0 een oneindige cyclus betekent.
F Tabel Beschrijving Een tekst veld voor het invoeren van een[tabel beschrijving.
G Bestandsbeheer	Exporteer babel/installingen als .csv file.
	Importeer .csv geformatteerde babel/installingen
	Print huidige scherm
H Overdracht instellenen Ingestelde spanning en stroom waar de voeding toevoer overdragen.
I Uitgang aan/uit Activeer/deactivateer voeding toevoer. Invoer bevestigen met de (H) knop. Het LED-display toont "O P UIT".
J Stroom Het veld waar u de stroom�nde voeding toevoer kuntprogrammeren. Na het invoeren van de waarde, drukt u op deenter toets (H) om de instellenen over te dragenaar de voedingtoevoer. Eventueel kunt u de stroom instellen door middel vande schuifregelaar.
K Voltage	Het veld waar u de spanningaar de voeding toevoer kuntprogrammeren. Na het invoeren van de waarde, drukt u op deenter toets (H) om de instellenen over te dragenaar de voedingtoevoer. Eventueel kunt u de spanning instellen door middel vande schuifregelaar.
L Uitgang aan/uit Activeer/deactivateer voeding toevoer. Klik op de contrôle. Terwijlde uitgang worden gedexeerd verschijnt in het LED display"O P UIT".
M Instellenen U kunt de voltageinstalling en de huidige begrenzing van devoeding toevoer aflezen.
N Status U kunt de huidige spanning, stroom en vermogen uitgang vande voeding toevoer aflezen. "C.V" is gelijk aan de C.V. indicator;"C.C." is gelijk aan de C.C. indicator.

b) Intern vooringesteld geheugen

Met de software kunt u het vooraf ingestelde geheugen van de voeding lezen, instellen en toepassen.

• De waarden worden automatisch in de software geladen; als dat nicht het geval is,kest u de informatatie laden met een druk op de knop Read From PS.
• Als u een van de vooraf ingestelde waarden wilt gebruiken, selecteert u de betreffende optie. Druk verzolgens op de knop Set.
• Als u de Voorinstelling waarden wilt wijzigen, dubbelklikt u op het spanning (Voltage) of stroom (Current) veld en stelt de gewenste waarden in met de schuifregelaars.

De ingestelde waarden voor spanning en stroom要去en >0,0 (groter dan nul) zijn voor u om de instellingen over te dragen aan de stroom toevoer via de knop Set.

• Als u de tabel wilt wissen, drukt u op de knop Clear Table.

Met de knappen voor bestandsbeheer (G)(Int) kunt u de instellingen importeren, exporteren of afdrukken.

c) Logboek

U kunt het real-time/geregistreerde spanning/stroom-diagram van deze functie bekijken.

Met de knappen voor bestandsbeheer (G)kest u de instelleningen importereren,exporteren of afdukken.

• Schakel:tussen opgenomen schema (Import) en het real-time schema (Now) door het selecteren van de overeenkomstige optie in de hoek linksonder.
• Verschuih het diagram inijd met de schuifregelaar Move.
  Proportioneel kunt u het formaat van de afbeelding wijzigen met de schuifregelaar Zoom.
• Lees spanning, stroom en stroomverbruik van het diagram. Deze drie eenheden zijn gemarkeerd met een kleur en+kunnen gemakkelijk worden anderschieren met gebruik van de legende.

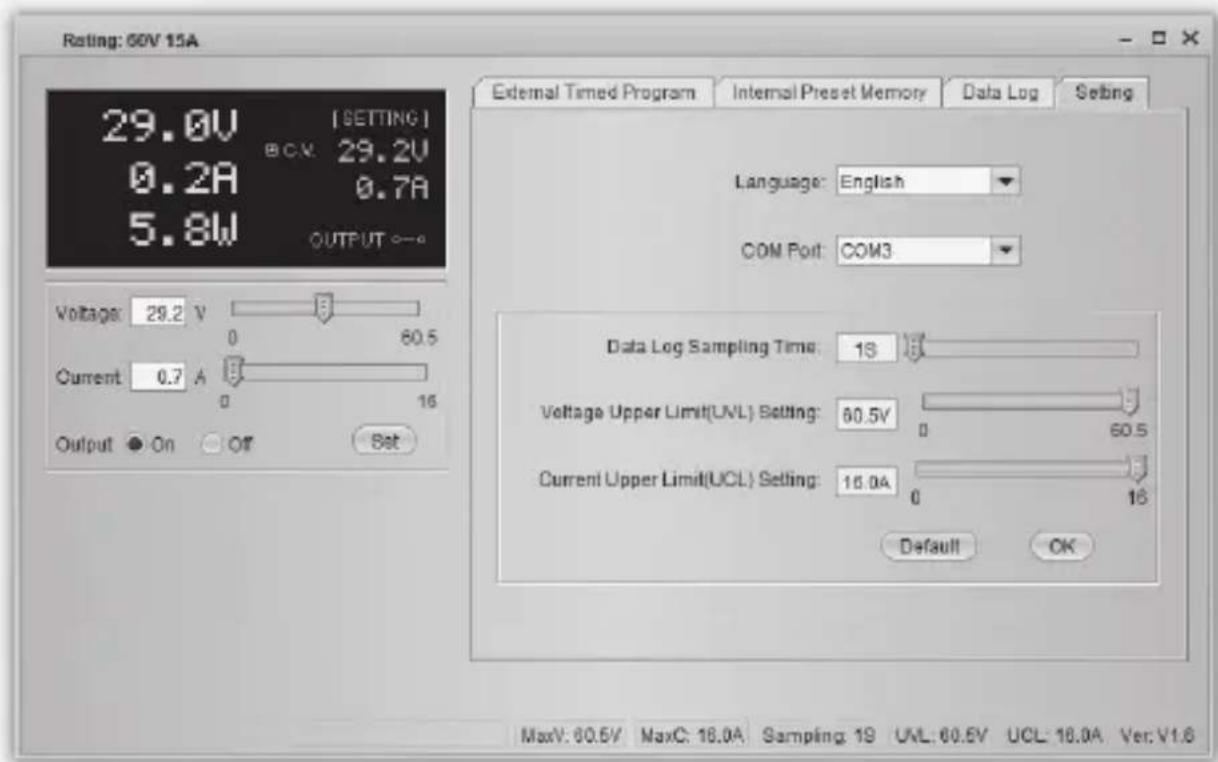

d) Instellen

Taal (Language) Gekozen software taal.
COMM-poort (COM Port)	De verbinding:tussen de pc en de voeding.Deze worden automatisch ingesteld bij het starten van de software en het wordt afgeraden om dit handmatig te wijzigien.
DataLog monstertijd(Data Log Sampling Time)	Hetijdinterval:tussen elke demonstering.
Bovengrens spanning (UVL) instilling(Voltage Upper Limit (UVL) Setting)	Beperk de afgegeven spanning vanuit de software.
Bovengrens stroom (UCL) instilling(Current Upper Limit (UCL) Setting)	Beperk de afgegeven stroom vanuit de software.

• Druk op de knop OK om de instellingen toe te passen.
• Druk op de knop Default om de standardinstellungen te herstellen.

14. BESCHERMINGSVOORZIENINGEN

Er werden op de voeding verschillende automatische beschemmvoorzieningen geintegreerd die de voeding gegen beschadigingen beschemmen. De geactiveerde beschemmvoorzieningen worden met lettercodes op het display weergegeven en gelijktijdig worden de DC-uitgang uit verligheidsoverwegingen uitgeschakeld.

Als een beschemvoorziening actief is,要去 de verbruiker onmiddelijk wordenuitgeschakeld en van de voeding worden afgeklemd.

Om de uitgang te heractiveren, schakelt u de voedinguit. Wacht tot alle indicatoren zich uitgedoofd. Schakel de voeding opniew in. De voeding moet opnieuw normalaal functioneren. Indien dit het geval nicht is, kurz u contact opnemen met unsere klantenservice.

De volgende weergaven zijn möglichk:

a) Uitschakeling bij overspanning

• Aan de DC-uitgang werd een hogere vreemde spanning vastgesteld dan deze die de voeding toestaat. De uitgang wordenuitgeschakeld.
• Het spanningsniveau voor de uitschakeling zich in de techn. gegevens vermeld.

b) Uitschakeling bij oververhitting

• De geintegreerde temperatuursensor heeft een te hoge systeemtemperatuur vastgesteld. Om oververhitting te voorkomen worden de uitgang uitgeschakeld.
  Schakel de voeding uit en LAST minstens 30 minuten afkoelen. Controller na het inschakelen of de ventilator of de ventilatieopneden gengeblokkeerd zijn. In de inschakel-zelftestfase要去 de ventilator hoorbaar lopen. Indien dit het geval nicht is, kunt u contact opnemen met once klantenservice.

c) Uitschakeling bij overbelasting

• Bij overbelasting aan de DC-uitgang worden normala gezien de stroombegrenzing actief. Indien dit het geval nicht is, worden een tweede beschemfunctie actief.
• Schakel onmiddelijk na het verschijnen van deze waarschuwingsmeling de voeding uit en controllerer de aansluitgegevens van de verbruiker. Verwijder de verbruiker van de DC-uitgang van de leiding.
• Schakel de voeding opniew in en controller de functie. Als de foulmeling blijft bestaan, kurz u contact opnemen met once klantenservice.

15. ONDERHOUD EN REINIGING

• Verwijder de product van de voedingsbron.
• Afgezien van een incidentele reiniging of het verzangen van een zekering is de laboratoriumvoeding onderhoudsvrij.
• Gebruik voor het schoonmaken van het apparaat een schone, droge, antistatische en pleasvrijereinigingsdoek zonder toevoeging van schurende, chemische en oplosmiddelhoudende Reinigingsmiddelen.

a) Netzekering verrangen

Kan de laboratoriumvoeding Nieteeringschakeld worden, dan werden waarschijnlijk de netbeveiliging aan dechterzijde (12) geactiveerd.

Voor het verwangen van de netzekering gaat u als volgt te werk:

1. Schakel de netvoeding uit en verwijder alle aansluitsnoeren en de stekker van het apparaat.
2. Druk met een geschikte sleufschroevendraaier de zekeringhouser (12) aan de hinterkant met een hendelbeweging uit de houser.
3. Vervang de defecte zekering door een neue zwakstroomzekering (5x20 mm) van hetzelfdete type en metdezelfde nominale stroomsterkte. De zekeringwaarde vindt u in het hoofdstuk "Technische gegevens".
4. Druk de zekeringinzet in de klem voor zekeringhouser.

Zekeringen zijn verwangonderdelen, en worden nicht door de garantie gedekt.

16. VERHELPEN VAN STORINGEN

U heeft met deze laboratoriumvoeding een product aangeschaft dat betrouwbaar en veilig is in het gebruik.

Toch kuren zich problemen of storingen voordoen.

Hieronder vindt u enkele manieren om eventuele storingen te verhelpen:

Neem altijd de veiligheidsinstructies in acht!

Fout Mogelijk oorzaak
De voeding kan zich nicht inschakelen.	·Gaat de C.V. of C.C. indicator branden? ·Controler de netspanning (evt. netzekering in het apparaat resp. de beveiligingsschakelaar in de kabel controleren).
Aangesloten verbruikers functioneren nicht.	·Is de juiste spanning ingesteld? ·Is de polariteitJUST? ·Controler de technische gegevens van de verbruiker.
De contrôlelamp REAR CONTROL brandt. Het apparaat kan nicht worden bediend met de draaiknuppen.	De werkung met afstandsbediening is geactiveerd. Stel de schuifschakelaar MODE op de achechterkant in de stand Normal.
Indicatie “O P OFF”licht op.	De DC uitgang was uitgeschakeld via de afstandsbediening terminal Remote Control (10) of de software.
De uitgangsstroom worden 5 A re begrensd, hoewel de stroominstelling hoger ligt.	De voorste aansluiting worden tot max. 5 A begrensd. Voor hoge stromen sluit u de verbruiker aan de hoofduitgang aan de achechterkant aan.
De controlelamp C.C. brandt. Constante stroomwerking: ·De Vooringestelde stroomsterkte werden overschreden. ·Controler de stroomopname van uw verbruiker en vergroot ev. de stroombegrenzing van de voeding.
De controlelamp C.V. LED brandt.	Constante spanningswerking: ·De voeding werkt normaal. Op de uitgang worden de ingestelde, constante spanning uitgegeven.
“OVP” display Uitschakeling bij overspanning: Zie het hoofdstuk “Beschemvoorzieningen”.

"OtP" display Uitschakeling bij overtemperatuur:

Zie het hoofdstuk "Beschemvoorzieningen".

"OLP" display Uitschakelen bij overbelasting:

Zie het hoofdstuk "Beschemmvoorzieningen"

Andere reparations dan hierboven beschreiben, mogen uitsluitend door een erkendevakman worden uitgevoerd. Als uvragen heeft omtrent het gebruik van het product, kunt u contact opnemen met once technische helpdesk onder het volgende telefoonnummer.

17. VERWIJDERING

Elektronische apparaten zijn recyclebare stoffen en horen nicht bij het huisvuil!

Als het product Niet更是 Werkt, moet u het volgens de geldende wettelijk bepalingen voor afvalverwerking inleven.

Zo voldoet u aan uw wettelijkke verplichtingen en bijdragen tot de bescherming van het milieu.

	1086555(DPPS-16-30)	1086556(DPPS-32-15)	1086558(DPPS-60-8)
Bedrijffsspanning: 200 - 240 V/AC, 50/60 Hz
Max. ingangsstroom (230 V/AC): 2.4 A 2.4 A 2.5 A
Max. uitgangsvermogen: 480 W 480 W 480 W
Uitgangsspanning: 1 - 16 V/DC 1 - 32 V/DC 1 - 60 V/DC
Uitgangsstroom: 0 - 30 A 0 - 15 A 0 - 8A
Restspanning bij nominale last (eff.): 5 mV, 50 mA 5 mV, 20 mA 5 mV, 10 mA
Spannings-Regeling bij 10 - 100 %lastverandering:	50 mV 50 mV	50 mV
Spannings-Regeling bij netinstabilititeit(170 - 264 V/AC):	20 mV 20 mV	20 mV
Stroom-Regeling bij 10 - 90%Lastverandering:	150 mA 100 mA	100 mA
Stroom-Regeling bij netinstabilititeit(170 - 264 V/AC):	50 mA 50 mA	50 mA
Weergavenauwkeurigheid:	±(0.2% +0.3) V/A	±(0.2% +0.3) V/A ±	±(0.2% +0.3) V/A
OVP-uitschakelniveau van V-uitgang:	+2 V (1 - 5 V)+3 V (5 - 16 V)	+2 V (1 - 5 V)+3 V (5 - 20 V)+4V(20 - 32V)	+2 V (1 - 5 V)+3 V (5 - 20 V)+4V(20 - 60V)
Rendement:	85 % 86 %	87 %
Klofkrequentie:	65 - 85 kHz	75 - 95 kHz	65 - 85 kHz
Arbeidsfactor met aktieve PFC:	>0.96	>0.96	>0.96
Toestelventilator:	Temperatuurgestuurd (0 - 100 %)
Netzekering Traag (5 x 20 mm):	T3.15AL250V	T3.15AL250V	T3.15AL250V
Bedrijsftemperatuur:	0 tot +40 °C
Toegestane luchtvochtigheid:	10 - 80 %, nicht condenserend
Opslagtemperatuur:	-15 tot +70 °C
Luchtvochtigheid tijdens opslag:	0 - 85 %, nicht condenserend
Bedrijfshoogte:	max. 2000 m boven de zeespeigel (N.N.)
Veiligheidsklasse:	1
Goedkeuring:	CE EMC: EN 55011, 55012, LVD: EN 60950, 61010
Gewicht:	2.6 kg
Afmetingen (B x H x D):	200 x 90 x 215 mm
	1086559(DPPS-16-40)	1086560(DPPS-32-20)	1086561(DPPS-60-10)
Bedrijfsspanning: 200 - 240 V/AC, 50/60 Hz
Max. ingangsstroom (230 V/AC): 3.1 A 3.1 A	3.1 A
Max. uitgangsvermogen: 640 W 640 W 600 W
Uitgangsspanning: 1 - 16 V/DC 1 - 32 V 1 -	60 V
Uitgangsstroom: 0 - 40 A 0 - 20 A 0 - 10 A
Restspanning bij nominale last (eff.): 5 mV, 70 mA 5 mV, 30 mA 5 mV, 10 mA	mA 5 mV, 30 mA	5 mV, 10 mA
Spannings-Regeling bij 10 - 100 %lastverandering:	50 mV 50 mV	50 mV
Spannings-Regeling bij netinstabilititeit(170 - 264 V/AC):	20 mV 20 mV	20 mV
Stroom-Regeling bij 10 - 90%Lastverandering:	150 mA 100 mA	100 mA
Stroom-Regeling bij netinstabilititeit(170 - 264 V/AC):	50 mA 50 mA	50 mA
Weergavenauwkeurigheid: ±(0.2% +0.3) V/A	±(0.2% +0.3) V/A	±(0.2% +0.3) V/A
OVP-uitschakelniveau van V-uitgang:	+2 V (1 - 5 V)+3 V (5 - 16 V)	+2 V (1 - 5 V)+3 V (5 - 20 V)+4 V (20 - 32 V)	+2 V (1 - 5 V)+3 V (5 - 20 V)+4 V (20 - 60 V)
Rendement: 85 % 87 % 89 %
Klokfrequentie:	65 - 85 kHz	75 - 95 kHz	65 - 85 kHz
Arbeidsfactor met aktieve PFC:	>0.97	>0.97	>0.97
Toestelventilator:	Temperatuurgestuurd (0 - 100 %)
Netzekering Traag (5 x 20 mm):	T4.0AL250V	T4.0AL250V	T4.0AL250V
Bedrijsftemperatuur:	0 tot +40 °C
Toegestane luchtvochtigheid:	10 - 80 %, nicht condenserend
Opslagtemperatuur:	-15 tot +70 °C
Luchtvochtigheidijdens opslag:	0 - 85 %, nicht condenserend
Bedrijsfshoogte:	max. 2000 m boven de zeespeigel (N.N.)
Veiligheidsklasse:	1
Goedkeuring:	CE EMC: EN 55011, 55012, LVD: EN 60950, 61010
Gewicht:	2.6 kg
Afmetingen (B x H x D):	200 x 90 x 215 mm
	1086562(DPPS-16-60)	1086563(DPPS-32-30)	1086564(DPPS-60-15)
Bedrijfsspanning: 200 - 240 V/AC, 50/60 Hz
Max. ingangsstroom (230 V/AC): 4,7 A 4,5 A 4,5 A
Max. uitgangsvermogen: 960 W 960 W 900 W
Uitgangsspanning: 1 - 16 V/DC 1 - 32 V/DC 1 - 60 V/DC
Uitgangsstroom: 0 - 60 A 0 - 30 A 0 - 15 A
Restspanning bij nominale last (eff.): 5 mV, 100 mA 5 mV, 40 mA 5 mV, 15 mA
Spannings-Regeling bij 10 - 100 %lastverandering:	50 mV 50 mV	50 mV
Spannings-Regeling bij netinstabilititeit(170 - 264 V/AC):	20 mV 20 mV	20 mV
Stroom-Regeling bij 10 - 90%Lastverandering:	200 mA 150 mA	100 mA
Stroom-Regeling bij netinstabilititeit(170 - 264 V/AC):	50 mA 50 mV	50 mV
Weergavenauwkeurigheid:	±(0.2% +0.3) V/A	±(0.2% +0.3) V/A	±(0.2% +0.3) V/A
OVP-uitschakelniveau van V-uitgang:	+2 V (1 - 5 V)+3 V (5 - 16 V)	+2 V (1 - 5 V)+3 V (5 - 20 V)+4 V (20 - 32V)	+2 V (1 - 5 V)+3 V (5 - 20 V)+4 V (20 - 60V)
Rendement: 86 % 90 % 90 %
Klokfreiendentie:	65 - 85 kHz	75 - 95 kHz	65 - 85 kHz
Arbeidsfactor met aktieve PFC:	>0.97	>0.97	>0.97
Toestelventilator:	Temperatuurgestuurd (0 - 100 %)
Zekering snel (5 x 20 mm):	F8AL250V	F8AL250V	F8AL250V
Bedrijsftemperatuur:	0 tot +40 °C
Toegestane luchtvochtigkeit:	10 - 80 %, nicht condenserend
Opslagtemperatuur:	-15 tot +70 °C
Luchtvochtigkeitijdens opslag:	0 - 85 %, nicht condenserend
Bedrijsfshoogte:	max. 2000 m boven de zeespeigel (N.N.)
Veiligheidsklasse:	1
Goedkeuring:	CE EMC: EN 55011, 55012, LVD: EN 60950, 61010
Gewicht:	3.2 kg
Afmetingen (B x H x D):	200 x 90 x 275 mm

De aanvulling is alleen geldig voor apparaten die werken met firmware versie 3.x.

a) Het toestel handmatig op nul zetten

De voeding worden automatisch bij elke inschakeling op nul gezet. In geval u het toestel tijdens de Werking op nul dient te zetten en u wilt het toestel Niet opnieuw opstarten, zet het toestel handmatig op nul.

1. Druk en houd de VOLTAGE regelknop circa 30 seconden ingedrukt om de MENU modus te openen. "CCO" en "no" worden weergegeven.

1. Draai de CURRENT regelknop totdat "CCO" en "YES" worden weergegeven.

1. Druk eenmaal op de CURRENT regelknop om het toestel op nul te zetten. "YES" brandt in het display om het succesvol op nul zetten te bevestigen.

1. Druk op de VOLTAGE regelknop om de MENU modus af te sluiten.

b) De uitvoer-voorinstellungen (P1/P2/P3) op de fabriekswaarden terugzetten

De voeding stelt het voorinstellen van drie spanningswaarden (waaronder stroominstellenen) toe door middel van drie geheugenplaatsen: P1, P2, en P3. In geval u de geheugenplaatsenijdens de werkking maar de fabriekswaarden wilt terugzetten, voer het volgende UIT:

1. Druk en houd de VOLTAGE regelknop circa 30 seconden ingedrukt om de MENU modus te openen. "CCO" en "no" worden weergegeven.

1. Draai de VOLTAGE regelknop totdat "rPr" en "no" worden weergegeven.

1. Draai de CURRENT regelknop totdat "rPr" en "YES" worden weergegeben.

1. Druk eenmaal op de CURRENT regelknop om de Vooringestelde waarden terug te zetten. "YES" brandt wanner de waarden metsucces+zijn teruggezet.

1. Druk op de VOLTAGE regelknop om de MENU modus af te sluiten.

Impressum

Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle rechten, vertaling inbegrenp, Voorbehoden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microverfilming of de registratie in elektronische gegevensverwerkingssapparatuur, vereisen de schriftelijktoestemming van de uitgever. Nadruk, ook van uittreksels, verboden. De publicatie voldoet aan de technische stand bij het in druk bezorgen.
