DPPS3220 - Labornetzteil VOLTCRAFT - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG DPPS3220 VOLTCRAFT

Best.-Nr. / Item No. / N° de commande / Bestnr.:

These Bedienungsanleitung gehort zu diesen Produkt. Sie enthalt wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie theses Produkt an Dritte weitergeben.

Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Eine Auflistung der Inhalte finden Sie in dem Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 3.

1. Einführung 4
2. Bestimmungsgemäß Verwendung 5
3. Lieferumfang 6
4. Zeichenerklarung 7
5. Sicherheitshinweise 8

a) Personen / Produkt 8
b) Sonstiges 10

1. Bedienelemente 10
2. Inbetriebnahme 12

a) Anschluss des Netzkabels 12
b) Aufstellen des Gerätes 12
c) Allgemeine Informationen 12

1. Normalbetrieb 14

a) Strombegrenzung einstellen 14
b) Ausgangsspannung einstellen 15
c) Anschluss eines Verbrauchers 16

1. Speicherplatzbetrieb „Preset" und „Set" 17

a) Speicherplätze selbst belegen „Set" 18
b) Speicherplätze auf Werkseinstellung zurücksetzen 18

10.Fernsteuerbetrieb „Remote Ctrl" 19

a) Vorbereitung des Fernsteueranschlusses 19
b) Steuerung über externe Spannungssquelle 20
c) Steuerung über einen regelbaren Widerstand (Poti) 21
d) Ausgang fernsteuern (Ein/Aus). 22

1. Sense-Funktion (1086562) 23
   12.Software Installieren 24

2. Steuerung mit PC-Software 24

a) Betriebselemente der Software und Grundbetrieb. 25
b) Internet Voreinstellungsspeicher. 27
c) Datenaufzeichnung 28
d) Einstellungen 29

14.Schutzeinrichtungen 30

a) Überspannungsabschaltung 30
b) Übertemperaturabschaltung 30
c) Uberlastabschaltung 31

15.Wartung und Reinigung 31
a) Netzsicherung wechseln 31
16.Behebung von Störungen 32
17. Entsorgunga 33
18. Technische Daten 34
19.Zusätzliche Funktionen 37

a) Manuelle Nullstellung des Gerats 37
b) Rückstellung der Speicherplätze (P1/P2/P3) auf Werkseinstellung 38

1. EINFUHRUNG

Sehr geehrte Kundin, sehr geehrter Kunde,

mit dem Kauf eines Voltcraft®-Produktes haben Sie eine sehr gute Entscheidung getroffen, für die wir Ihnen danken.

Volkcraft® - Dieser Name steht auf dem Gebiet der Mess-, Lade- sowie Netztechnik für überdurchschnittliche Qualitätsprodukte, die sich durch fachliche Kompetenz, außergewöhnliche Leistungsfähigkeit und permanente Innovation auszeichnen.

Vom ambitionierten Hobby-Elektroniker bis hin zum professionellen Anwender haben Sie mit einem Produkt der Voltcraft® - Markenfamilie selbst für die anspruchsvollsten Aufgaben immer die optimale Lösung zur Hand. Und das Besondere: Die ausgereife Technik und die zuverlässige Qualität unserer Voltcraft® - Produkteieten wir Ihnen mit einem fast unschlagbar gänstigen Preis-/Leistungsverhältnis an. Darum schaffen wir die Basis für eine lange, gute und auch erfolgreiche Zusammenarbeit.

Wir wünschen Ihnen nun viel Spaß mit Ihr dem neuen Voltcraft® - Produkt!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Bei technischen Fragen wenden Sie sichitte an:

Deutschland: www.conrad.de/kontakt

Österreich: www.conrad.at

Schweiz: www.conrad.ch

www.biz-conrad.ch

2. BESTIMMUNGSGEMÄSSE VERWENDUNG

Das Labornetzgerät dient als potentialfreie DC-Spanningsquelle zum Betrieb von Kleinspanningsverbrauchern. Der einstellbare Ausgang kann an der Vorderseite bis max. 5 A und an der Rückseite bis zur vollen Nennstromstände abgegriffen werden. Der vordere Ausgang ist auf 5 A begrenzt und gegen Überlastung geschützt. Bei der Reihenschaltung der Ausgänge mehrerer Netzgeräte können berührungsgefährliche Spannungen >75 V/DC erzeugt werden. Ab dieser Spannung müssen aus Sicherheitsgründen schutzisolierte Leitungen/Messkabel zum Einsatz kommt. Der Anschluss erfolgt an der Vorderseite über 4 mm Sicherheits-Buchsen, an der Rückseite über Hochstrom-Schraubklemmbuchsen. Die Ausgänge (vorne und hinten) sind miteinander verbunden.

Es mussen ausreichend dimensionierte Anschlusskabel verwendet werden. Ein zugeringer Leiterquerschnitt kann zur Überhitzung und zum Brand führen.

Die Ausgangsdaten der Labornetzgeräte sind wie folgt:

Typ Ausgangsspannung Ausgangsstrom (Insgesamt, MAIN + AUX)
DPPS-16-30 1 - 16 V/DC 0 - 30 A
DPPS-32-15 1 - 32 V/DC 0 - 15 A
DPPS-60-8 1 - 60 V/DC 0 - 8 A
DPPS-16-40 1 - 16 V/DC 0 - 40 A
DPPS-32-20 1 - 32 V/DC 0 - 20 A
DPPS-60-10 1 - 60 V/DC 0 - 10 A
DPPS-16-60 1 - 16 V/DC 0 - 60 A
DPPS-32-30 1 - 32 V/DC 0 - 30 A
DPPS-60-15 1 - 60 V/DC 0 - 15 A

Die Einstellung für Spannung und Strom erfolgt stufenlos über digitale Drehregler mit Grob- und Feineinstellung, um eine schnelle und prazise Werteinstellung zu ermögen. Die Werte werden im übersichtlichen Display angezeigt. Die Strombegrenzung für den Konstantstrombetrieb kann ohne Kurzschlussbrücke voreingestellt werden.

Das Netzgerät ist fernsteuerbar. Über eine externe Spannung (0 - 5 V/DC) oder über ein externes Potentiometer (5 kOhm) kann die Ausgangsspannung und der Ausgangsstrom eingestellt werden. Der DC-Ausgang ist über einen Schaltkontakt ein- und ausschaltbar.

Drei frei programmierbare Speicherpläte können mit entsprechenden Festspannungen und Strombegrenzungen belegt werden. Der Wahlschalter befindet sich an der Rückseite.

Mit der im Lieferumfang enthaltenen Software und dem USB-Anschluss kann die Stromversorgung zum Betrieb von zyklischen Arbeitsabläufen über einen PC gesteuert werden. Bis zu 20 programmierbare Spannungs- und Strom-Sets mit entsprechlicher Zeitdauer können für den Betrieb programmiert werden. Die zyklischen Arbeitsabläufe können bis zu 999-mal wiederholt werden.

Das Gerät ist überlast- und kurzschlussfest und beinhaltet eine Sicherheits-Temperaturabschaltung. Das Labornetzgerät ist in Schutzklasse 1 aufgebaut. Es ist nur für den Anschluss an Schutzkontaktsteckdosen mit Schutzerding und einer haushaltsüblichen Wechselspannung von 230 V/AC zugelassen.

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Produktes nicht gestattet. Eine andere Verwendung als oben beschrieben ist nicht erlaubt und kann zur Beschädigung des Produkts führen. Darüber hinaus ist dies mit Gefahren, wie z. B. Kurzschluss, Brand, Stromschlag usw. verbunden. Lesen Sie die Bedienungsanleitung möglich durch und bewahren Sie diese für späteres Nachschlagen auf.

Befolgen Sie alle Sicherheitshinweise und Informationen in dieser Anleitung.

3. LIEFERUMFANG

Labor-Netzgerät
Remote-Anschlussbuchse
Schutzkontakt-Netzkabel
USB-Kabel
- CD (Software)
Bedienungsanleitung

Aktuelle Bedienungsanleitungen:

1. Öffnen Sie die Internetseite www.conrad.com/downloads in einem Browser oder scannen Sie den rechts abgebildeten QR-Code.
2. Wahlen Sie den Dokumententyp und die Sprache aus und geben Sie dann die entsprechende Bestellnummer in das Suchfeld ein. Nach dem Start des Suchvorgangs können Sie die gefundenen Dokumente herunterlagen.

4. ZEICHENERKLÄRUNG

Ein Ausrufungszeichen in einem Dreieck zeigt wichtige Anweisungen in dieser Anleitung, die unbedingt befolgt werden müssen.

Ein Blitzsymbol im Dreieck warnt vor einem elektrischen Schlag oder der Beeinträchtigung der elektrischen Sicherheit des Geräts.

Dieses Symbol zeigt Tipps und Informationen zur Bedienung.

Nur zur Verwendung in trockenen Innenbereichen.

Dieses Gerät ist CE-konform und erfüllt die erforderlichen nationalen und europäischen Richtlinien.

Schutzleiteranschluss; diese Schraube darf nicht gelöst werden.

5. SICHERHEITSHINWEISE

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außen dem erlischt in solchen Fälle die Gewährleistung/Garantie.

a) Personen / Produkt

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses konnte für Kinder zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperatoren, direktem Sonnenlicht, starken Erschüttierungen, hoher Feuchtigkeit, Nisse, brenbaren Gasen, Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist,nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

-sichtbare Schäden aufweist,

-nicht mehr ordnungsgemäß Funktioniert,

• über einen längeren Zeitraum unter umgebungsbedingungen gelagert wurde oder

-erheblichen Transportbelastungen ausgesetzt wurde.

• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die das Produkt angeschlossen wird.
• Produkte, die an Netzspannung betrieben werden, gehoren nicht in Kinderhände. Lassen Sie deshalb beim Betrieb des Produkts in Anwesenheit von Kindern besondere Vorsicht walten, insbesondere wenn diese versuchen, Gegenstände durch Gehäuseöffnungen in ein Gerät zu stecken. Es besteht die Gefahr eines lebensgefährlichen elektrischen Schlags.
• Gießen Sie nie Flüssigkeiten über elektrischen Geräten aus und stellen Sie keine mit Flüssigkeit gefüllten Gegenstände (z.B. Vasen) darauf ab bzw. in deren Höhe. Es besteht hochste Gefahr eines Brandes oder lebensgefährlichen elektrischen Schlags.
• Betreiben Sie das Produkt nur in trockenen Innenräumen. Esarf nicht feucht oder nass werden. Ansonstenbesteht Lebensgefahr durch einen elektrischen Schlag!
• In Schulen, Ausbildungsstätten, Hobby- und Selfbhilfewerkstätten muss der Umgang mit elektrischen Geräten durch geschultes Personal überwacht werden.

• Beachten Sie in gewerblichen Einrichtungen die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel.

• Beim Offnen von Abdeckungen oder Entfernen von Teilen können spannungsführende Teile freiagelegt werden. Trennen Sie deshalb vor einer Wartung oder Instandsetzung das Produkt von allen Spanningsquellen. Kondensatoren im Gerät konnen noch geladen sein, selbst wenn es von allen Spanningsquellen getrennt wurde.

• Verlegen Sie Kabel immer so, dass niemand über diese stolpern oder an ihren hangen bleiben kann. Es besteht Verletzungsgefahr.
• Tragen Sie während der Arbeit mit Netzeilen oder Ladegeräten keine metallenen und leitenden Schmuckketten, Armreifen, Ringe usw. Verbinden Sie Netzeleile und Ladegeräte unter keinen Umständen mit Menschen oder Tieren.
• Überprüfen Sie vor jedem Einsatz das Produkt auf Beschädigung(en). Falls Sie Beschädigungen feststellen, verwenden Sie das Produkt nicht mehr. Trennen Sie es von der Netzspannung undziehen Sie das Steckernetzteil aus der Netzsteckdose. Bringen Sie das Produkt danach in eine Fachwerkstatt.
• Verwenden Sie als Spanningsquelle ausschließlich eine ordnungsgemäße Netzsteckdose (230V / 50Hz) des öffentlichen Versorgungsnetzes.
  Die Netzsteckdose muss sich in der Nähe des Gerats befinden und leicht zugänglich sein.
• Sollte die Netzleitung Beschädigungen aufweisen, so berühren Sie sie nicht. Schalten Sie zuerst die zugehörige Netzsteckdose stromlos (z.B. über den zugehörigen Sicherungsautomaten) undziehen Sie danach den Netzstecker vorsichtig aus der Netzsteckdose. Betreiben Sie das Produkt auf keinen Fall mit beschädigter Netzleitung.
• Ein beschädigtes Netzkabel darf nur vom Hersteller, einer von ihm beauftragten Werkstatt oder einer ähnlich qualifizierten Person ersetzt werden, um Gefährdungen zu vermeiden.
• Netzstecker dürfen nie mit nassen Handen ein- oder ausgesteckt werden.
• Ziehen Sie das Steckernetzteil nicht am Kabel aus der Netzsteckdose!
• Unter folgenden Bedingungen muss der Netzstecker aus der Steckdose gezogen werden:

-vor dem Reinigen des Produkts

-bei Gewitter

• wenn das Produkt über einen längeren Zeitraum nicht verwendet wird.

• Achten Sie während des Betriebs auf eine ausreichende Belüfung des Produkts. Decken Sie die Belüftungsöffnungen nicht durch Zeitschriften, Decken, Vorhänge o.a. ab. Halten Sie einen Mindestabstand von 15 cm zu anderen Gegenständen ein.

• Stellen Sie sicher, dass beim Aufstellen die Kabel nicht gequetscht, geknicht oder durch scharfe Kanten beschädigt werden.

• Es)dürfen sich keine Geräte mit starken elektrischen oder magnetischen Feldern, wie z.B. Transformatoren, Motoren,chnurlose Telefon,Funkgeräte usw. in direkter Nähenzum Produkt befinden, da diese das Produkt beeinflussen konnen.

• Betreiben Sie das Produkt nicht an Orten oder in Räumen, die umgūnstige Umgebungsbedingungen aufweisen. Dies kann zur Beschädigung der empfindlichen Elektronik im Inneren des Produkts führen und ist mit lebensbedrohenden Gefahren verbunden. Ungūnstige Umgebungsbedingungen sind:

-Hohe Luftfeuchtigkeit (>80%) relativ, Kondensation)
-Feuchtigkeit, Staub, brennbare Gase, Lösungsmitteldämpfe, Benzin
-Hohe Umgebungstemperatur (>ca. + 50^)
- Elektromagnetische Felder (Motoren, Transformatoren, Audiosysteme für Modellbau usw.) oder elektrostatice Felder

• Das Gerät sollt nicht sofort nach einem Wechsel von kalter zu warmer Umgebung angeschlossen werden. Kondenswasser konnte zu Schäden am Gerät führen. Warten Sie, bis sich das Gerät der neuen Umgebungstemperatur angepasst hat.

b) Sonstiges

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produktes haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführten.
• Sollen Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute.

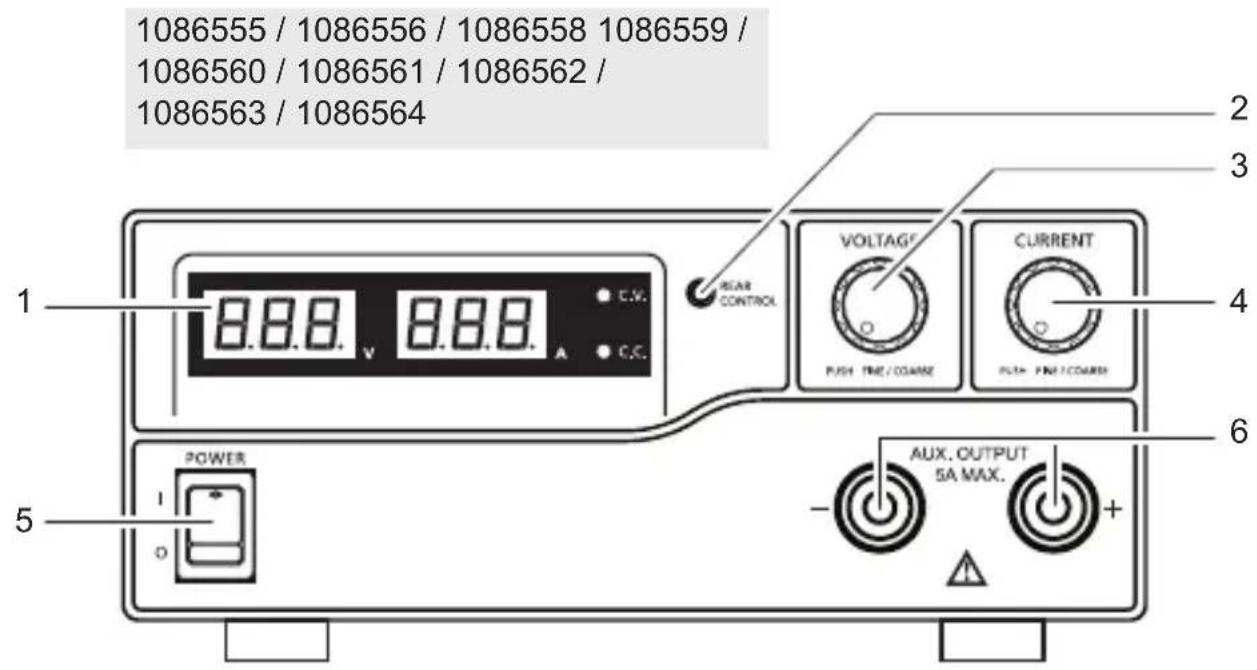

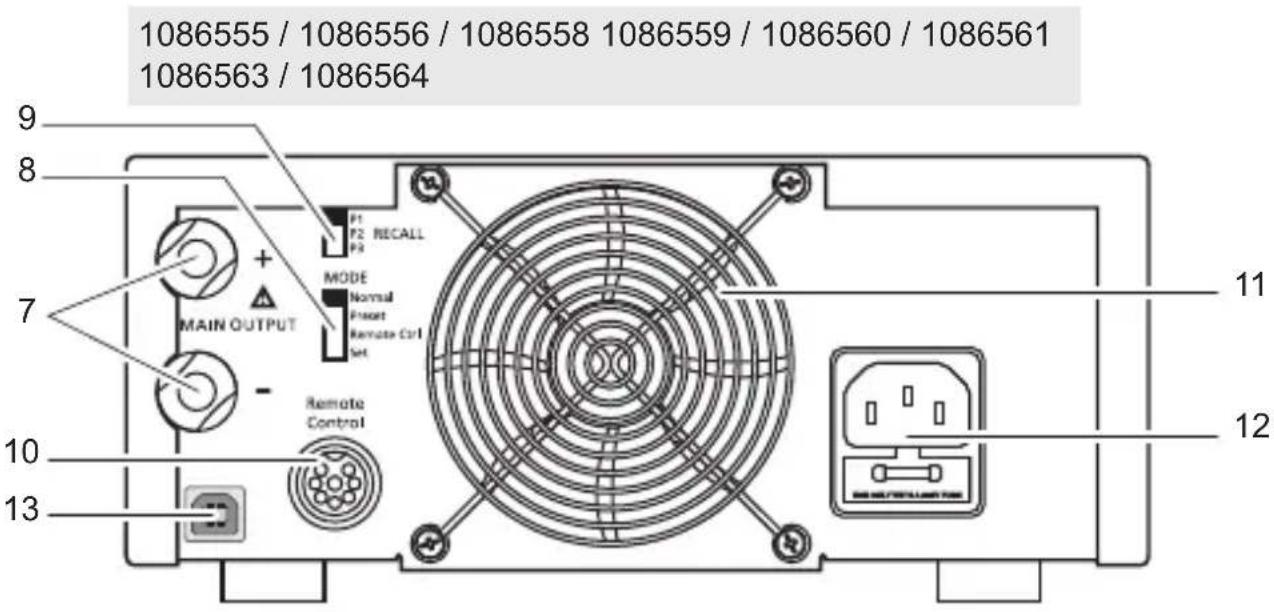

6. BEDIENELEMENTE

1. LED-Messanzeigeelement mit Anzeige für C.V. (Konstantspannung) und C.C. (Konstantstrom)
2. Kontrollanzeige REAR CONTROL (Steuerung über Geräterückseite)
3. Einstellregler VOLTAGE (Ausgangsspannung)
4. Einstellregler CURRENT (Ausgangsstrom)
5. Ein-/Ausschalter POWER (ein/aus)
6. Anschlussbuchsen AUX. OUTPUT 5A MAX. (AUX.-Ausgangsanschluss)
7. Anschlussbuchsen MAIN OUTPUT(Ausgangsanschluss)
8. Wahlschalter MODE (Modus wahlen)
9. Wahlschalter RECALL (Abruf)
10. Fernsteuerungsanschluss Remote Control
11. Schutzgitter Kuhlgeblase
12. Kaltgeräteanschluss und Netzsicherung
13. USB-Buchse
14. Anschlussbuchsen SENSE (Sensor-Anschlüsse)

7. INBETRIEBNAHME

Das Labornetzgerät ist kein Ladegerät. Verwenden Sie zum Laden von Akkus geeignete Ladegeräte mit entsprechender Ladeabschaltung.

Bei längerem Betrieb mit Nennlast wird die Gehäuseoberfläche warm. Achtung! Mögliche Verbrennungsgefahr! Achten Sie dazu unbedingt auf eine ausreichende Belüftung des Netzgerätes und betreiben Sie es niemals teilweise oder gaz abgedeckt, um eventuelle Schäden zu vermeiden.

Achten Sie beim Anschluss eines Verbrauchers unbedingt darauf, dass dieser im nicht eingeschalteten Zustand angeschlossen wird. Ein eingeschalteter Verbraucher kann beim Anschluss an die Ausgangsbuchsen des Netzgerätes zu einer Funkenbildung führen, welche wiederum die Buchsen bzw. die angeschlossenen Leitungen und/oder deren Klemmen beschädigten können.

Wenn Sie Ihr Netzgerät nicht benötigen, schalten Sie es aus und trennen es vom Netz. Die Anzeigen bleiben nach dem Ausschalten noch eine Sekunden an, um die internen Kondensatoren zu entladen und die zuletzt eingestillten Parameter abzuspeichern.

Auf einen ausreichenden Leiterquerschnitt der DC-Anschlussleitungen ist unbedingt zu achten, da eine Überlastung zum Leitungsbrand führen kann.

a) Anschluss des Netzkabels

1. Verbinden Sie das beiliegende Schutzkontakt-Netzkabel mit dem Kaltgeräteanschluss (12) am Netzgerät. Achten Sie auf festen Sitz.
2. Verbinden Sie das Netzkabel mit einer Schutzkontakt-Steckdose mit Schutzerding. Die Gesamtlänge des Netzkabels bis zur Steckdose darf 3m nicht überschreiben.

b) Aufstellen des Gerätes

Stellen Sie das Labornetzgerät auf eine stabile, ebene und unempfindliche Oberfläche ab. Achten Sie daraufuf, dass die Lüftungsschlitze im Gehäuse nicht verdeckt werden.

c) Allgemeine Informationen

Das Labornetzgerät ist mikroprozessorgesteuert und wird über zwei digitale Einstellregler (Inkrementalgeber ohne Endposition) mit Tastfunktion bedient. Dies ermöglich die Fein- und Grobregelung über einen Regler.

Nach dem Einsatz erfolgt ein Systemcheck. In den beiden Anzeigen wird der Teststatus angezeigt. Die Anzeigereihenfolge ist wie folgt:

r-EU 16	Anzeige des aktuellen Softwaresstandes.
888.888.	Segmenttest ob die Anzeige mit allen Einzel-segmenten Funktioniert.Danach erfolgt der Test der LED-Anzeigen C.V.,C.C. und REAR CONTROL.
tE 5t
OUP CHE	Systemtest der Schutzvorrichtungen beginnnt.
OLP CHE	Der Überspannungsschutz wird geprüft.
O&P CHE	Der Überlastschutz wird geprüft.
FAN CHE	Der Übertemperaturschutz wird geprüft.
O P O F F	Lüftertest. Der Lüfter wird kurz über den gesamtenDrehzahlbereich getestet. Die Lüfterdrehzahl nimmtkurz hörbar zu.
	Die Fernsteuerfunktion für „Ausgang aus“ wirdgeprüft. Nach thisem Schritt wird in die normaleBetriebsanzeige umgeschaltet.

Das Netzgerät erhögt den Betrieb in 4 Modi. Diese Modi werden über den Wahlschalter MODE (8) an der Rückseite angewählt. Folgende Modi sind möglich:

Normal Normalbetrieb. Die Einstellung von Spannung und Strom erfolgt an der Vorderseite.
Preset	Speicherplatzbetrieb. Im Gerät können drei Festspannungen eingespeichert und über diese Preset-Funktion direkt angewählt werden. Die Wahl des Speicherplatzes erfolgt über den Wahlschalter RECALL (9). Die vorderen Einstellregler sind inaktiv.
Remote Ctrl Fernsteuerbetrieb. Das Netzgerät kann über eine externe Spannung oder ein externes Poti ferngesteuert werden. Die Ferneinstellung kann für Spannung und Strom erfolgen. Die vorderen Einstellregler sind inaktiv.
Set Einstellbetrieb. Die drei Preset-Plätze können frei programmiert werden. Speicherplatz am Schiebeschafter Wahlschalter RECALL (9) wahren und Einstellungen über Einstellregler (3, 4) vornehmen.

Die einzeln Betriebsmodi werden Ihnen im folgenden genauer beschreiben.

8. NORMALBETRIEB

Im Normalbetrieb lässt sich das Netzgerät über die vorderen Einstellregler bedieren. Achten Sie darauf, dass sich der Wahlschalter MODE in Position Normal befindet. Entfernen Sie angeschlossene Verbraucher vom Ausgang (6 oder 7). Schalten Sie das Netzgerät über den Ein-/Ausschalter POWER (5) ein. Die Anzeige (1) leucht et und nach einem kurzen Selftest erscheidt die Spannungs- und Stromanzeige.

MODE

Normal Preset Remote Ctrl Set

Stellen Sie vor jeder Spannungseinstellung erst die Strombegrenzung ein. Ein zu hoher Stromwert kann ihre Anschlussleitungen beschädigen, ein zu niedriger Stromwert (<1 A) kann die Ausgangsspannung begrenzen.

a) Strombegrenzung einstellen

Die Begrenzung des Ausgangsstromes ist ein Schutzmechanismus, um den Verbraucher oder die Anschlussleitungen zu schützen. Die Strombegrenzung kann ohne Kurzschluss am Ausgang voreingestellt werden. Das Netzgerät liefert dann maximal den voreingestellenst Strom.

1. Entfernen Sie angeschlossene Verbraucher vom Netzgerät.
2. Schalten Sie das Netzgerät über den Ein-/Ausschalter POWER (5) ein. Die Anzeige (1) leuchtet und nach einem kurzen Selftest erscheidt die Spannings- und Stromanzeige.
3. Stellen Sie die Strombegrenzung am Einstellregler CURRENT (4) entsprechend ihrer Anwendung ein.
4. Drehen Sie am Regler und es erscheint der Strombegrenzungswert.

Erfolgts innerhalb von 2 Sekunden keine Einstellung, schaltet die Anzeige wieder zur aktuellen Stromanzeige darüber.

1. Zum Einstellen der Strombegrenzung drehen Sie den Einstellregler nach links oder rechts. Nach dem Einsatzten ist immer der Fein-Einstellbereich (0,1 A) aktiv. Dies wird durch eine leicht hellere Ziffer dargestellt. Drücken Sie kurz auf den Einstellregler. Die Dezimalstelle (1,0 oder 0,1) des Einstellbereichs ändert sich bei jedem Drucken. Drehen verändert den Wert.
2. Die Einstellung kann grob (im Einerstellenbereich) oder fein (im Zehntelbereich) erfolgen.
3. Wurde der gewünschte Stromwert eingestellt, schaltet die Anzeige nach ca. 2 Sekunden automatisch in die normale Anzeige darüber.

Wird die voreingestellte Stromstarke im Normalbetrieb erreicht, schaltet das Netzgerät in den Strombegrenzungsmodus und reduziert darauf den Spannungswert. Diese Betrieb wird mit der roten Statusanzeige C.C. (1) signalisiert.

b) Ausgangsspannung einstellen

Die Ausgangsspannung kann am Einstellregler VOLTAGE (3) eingestellt werden. Die Grob- und Feinregelung erfolgt in gleicher Weise wie bei der Einstellung der Strombegrenzung.

Durch den größten Regelbereich kann es sein, dass die Spannungseinstellung ca. 1-2 Sekunden benötigt, um von einem hohen auf einen niedrigeren Spannungswert zu regeln.

Im normalen Betrieb arbeitet das Gerät im Konstantspannungsmodus. Das heißt, das Netzgerät gibt eine konstante voreingestelle Ausgangsspannung ab. Dieder Betrieb wird mit der grünen Statusanzeige C.V. (1) signalisiert.

c) Anschluss eines Verbrauchers

Achten Sie beim Anschluss eines Verbrauchers darauf, dass dieser ausgeschaltet mit dem Netzgerät verbunden wird. Die max. Stromaufnahme des anzuschliegenden Verbrauchers darf die Angaben in den technischen Daten nicht überschreiben.

Bei der Reihenschaltung der Ausgabe mehrerer Netzgeräte können berührungsgefährliche Spannungen (> 75 VDC) erzeugt werden, welche bei Berührung lebensgefährlich sein konnen. Ab dieser Spannungarf nur schutzisoliertes Zubehör (Anschlussleitungen, Messleitungen etc.) verwendet werden. Die Verwendung metallisch blanker Leitungen und Kontakte ist zu vermeiden. Alle diese blanken Stellen sind durch geeignete, schwer entflammbare Isolierstoffe oder andere Maßnahmen abzudecken und vor direkter Berührung und Kurzschluss zu schützen.

Achten Sie auf einen ausreichenden Leiterquerschnitt für die vorgesehene Stromstärke.

Am Netzgerät sind zwei Ausgänge vorhanden. Diese Ausgänge führen immer die selbst Ausgangsspannung. Der Unterschied liegt jedoch in der Strombelastbarkeit.

An den Anschlussbuchsen AUX. OUTPUT 5A MAX. (6) dürfen max. 5 A abgegriffen werden. Ein PTC-Überlastschutz schützt diese Anschlüsse vor Überlast und unterbricht im Fall von Aktivierung (>5 A) die Stromzufuhr. Um das Gerät zusustellen, schalten Sie es umgehend aus und halten Sie es vor der{nachsten Nutzung auf Raumtemperatur abkühlen.

Die rückseitigen Anschlussbuchsen MAIN OUTPUT (Schraub-Buchsen) (7) sind für den vollen Nennstrom ausgelegt. Ab 5 A Ausgangsstrom wird die Schraubklemmfunktion der rückseitigen Buchsen empfohlen, um eine Überhitzung der Steck-Buchsen zu vermeiden.

1. Entfernen Sie angeschlossene Verbraucher vom Ausgang.
2. Schalten Sie das Netzgerät über den Ein-/Ausschalter POWER (5) ein. Die Betriebsanzeige (1) leuchtet und in der Anzeige erscheint die Spannings- und Stromanzeige.
3. Stellen Sie die Parameter nach ihren Vorgaben wie im Kapitel „Inbetriebnahme" beschrieben ein.
4. Kontrollieren Sie nochmals die korrekt eingestellte Ausgangsspannung.
5. Verbinden Sie den Pluspol (+) des Verbrauchers mit der roten Buchse „+“ und den Minuspol (-) mit der schwarzen Buchse „-“ des entsprechenden Ausgangs (vorne = AUX. OUTPUT 5A MAX. (6), hinten = MAIN OUTPUT (7)).

AUX. OUTPUT 5AMAX.

MAIN OUTPUT

Der angeschlossene Verbraucher kann jetzt eingeschaltet werden.

Die Stromaufnahme des angeschlossenen Verbrauchers wird in der Anzeige (1) in Ampere (A) angezeigt.

9. SPEICHERPLATZBETRIEB „PRESET“ UND „SET“

Im Gerät können drei Festspannungen inkl. Stromeinstellungen über die Set-Funktion eingespeichert und über die Preset-Funktion direkt angewählt werden.

Werkseitig sind alle drei Speicherplätze (P1, P2, P3) voreingestellt.

These sind wie folgt beegt:

Typ\Speicher	P1 P2 P3
	Spannung Strom Spannung Strom Spannung Strom
DPPS-16-30 5 V Maximum 13.8 V Maximum 15 V Maximum
DPPS-32-15 5 V Maximum 13.8 V Maximum 25 V Maximum
DPPS-60-8 5 V Maximum 13.8 V Maximum 55 V Maximum
DPPS-16-40 5 V Maximum 13.8 V Maximum 15 V Maximum
DPPS-32-20 5 V Maximum 13.8 V Maximum 25 V Maximum
DPPS-60-10 5 V Maximum 13.8 V Maximum 55 V Maximum
DPPS-16-60 5 V Maximum 13.8 V Maximum 15 V Maximum
DPPS-32-30 5 V Maximum 13.8 V Maximum 25 V Maximum
DPPS-60-15 5 V Maximum 13.8 V Maximum 55 V Maximum

Achten Sie darauf, dass keine Verbraucher angeschlossen sind.

Der Daten Speicher kann über die mitgelieferte Software eingestellt werden. Beachten Sie hierzu das Kapitel "Steuerung mit PC-Software".

1. Aktivieren Sie die Preset-Funktion über den rückseitigen Wahlschalter MODE (8).
2. Stellen Sie den Schalter in Position Preset. Die vorderseitige Kontrollanzeige REAR CONTROL (2) leuchtet. Die vorderen Einstellregler sind jetzt inaktiv.
3. Wahlen Sie am rückseitigen Wahlschalter RECALL (9) den entsprechenden Speicherplatz P1, P2 oder P3. Die entsprechende Ausgangsspannung wird in der Anzeige (1) angezeigt.
4. Der Verbraucher kann ingschlossen und eingeschaltet werden.
5. Zum Deaktivieren der Festspannungsfunktion schiben sie den Wahlschalter MODE (8) zurück in Position Normal. Die Kontrollanzeige REAR CONTROL (2) erlischt. Es wird in den normalen Netzgerätebetrieb umgeschaltet (DC-Verbraucher immer vorher entfernen!)

a) Speicherplätze selbst belegen „Set“

Alle drei Speicherplätze können mit benutzereigenen Werten für Ausgangsspannung und Strombegrenzung belegt werden.

Achten Sie darauf, dass keine Verbraucher angeschlossen sind.

1. Aktivieren Sie die Set-Funktion über den rückseitigen Wahlschalter MODE (8). Stellen Sie den Schalter in Position Set. Die vorderseitige Kontrollanzeige REAR CONTROL (2) leuchtet. Wahlen Sie am rückseitigen Wahlschalter RECALL (9) den entsprechenden Speicherplatz P1, P2 oder P3. Die entsprechenden Werte für Spannung und Strom werden in der Anzeige (1) angezeigt.

1. Über die vorderseitigen Einstellregler (3 und 4) kann die gewünschte Ausgangsspannung und die Strombegrenzung eingestellt werden.
2. Wiederholen Sie diese Schritte bei Bedarf mit den anderen Speicherplatzzen.
3. Sind alle Parameter eingestellt, schiben sie den Wahlschalter MODE (8) darüber in Position Preset für den Festspannungsbetrieb oder Position Normal für den Standard-Betrieb.

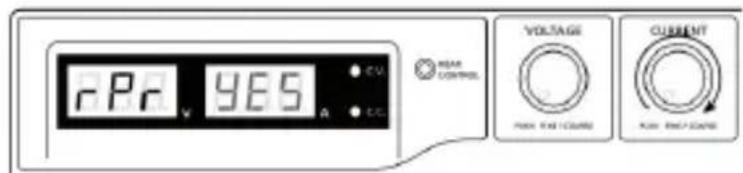

b) Speicherplätze auf Werkseinstellung zurücksetzen

1. Schalten Sie das Netzgerät aus.

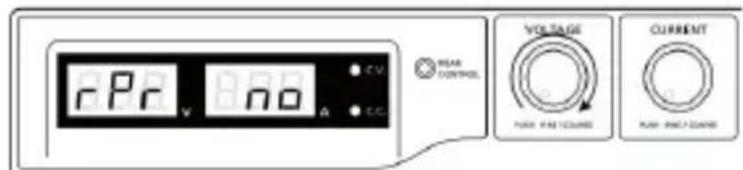

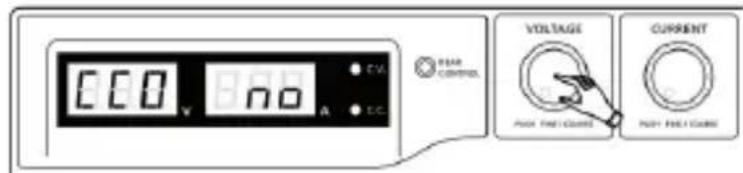

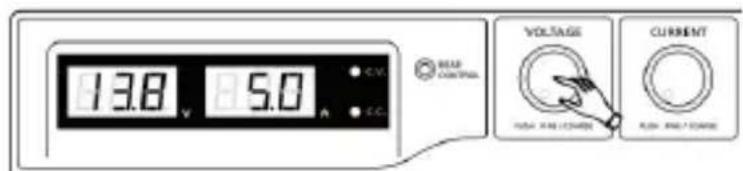

2. Drücken Sie von vorne gleichzeitig auf die beiden Drehregler und halten diese gedrückt.

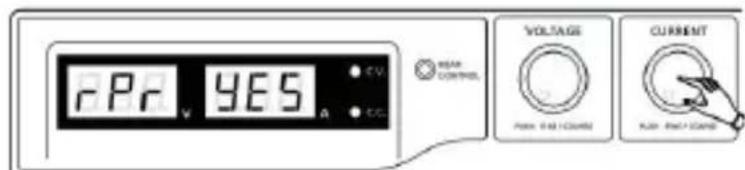

3. Schalten Sie das Netzgerät ein. Nachdem die Anzeigen aufleuchten setzen Sie die beiden Drehregler los. Die werksseitig voreingestelltten Parameter sind wieder vorhanden.

10. FERNSTEUERBETRIEB ,REMOTE CTRL

Über den eingebauten Fernsteuerungsanschluss Remote Control (10) kann die Spannungs- und Stromeinstellung mit einer externen Spanningsquelle oder über einen externen, einstellbaren Widerstand (kurz „Poti“) erfolgen. Der Fernsteuerungsanschluss erfolgt am rückseitigen Fernsteuerungsanschluss Remote Control (10). Für den Anschluss liegt eine Remote-Anschlussbuchse bei.

Im Fernsteuerbetrieb muss immer der Stromsteuerpfad mit angeschlossen sein, da der Ausgang sonst in den Strombegrenzungsmodus „C.C.” schaltet und die Ausgangsspannung begrenzt.

a) Vorbereitung des Fernsteueranschlusses

1. Losen Sie die seitliche Schraube der beiliegenden Remote-Anschlussbuchse und sehen mit einer kleinen Drehbewegung die vordere, schwarze Kontaktbuchse hersus.

2. Führn Sie von hinten durch die Metallhülse fünf Anschlussleitungen mit einem Leiterquerschnitt von mindestens 0,34mm^2 . Loten Sie diese Leitungen an den Löffahren Nr. 1, 2, 3, 4 und 5 der schwarzen Kontaktbuchse sorgfältig fest. Achten Sie darauf, dass keine Kurzschlüsse entstehen.

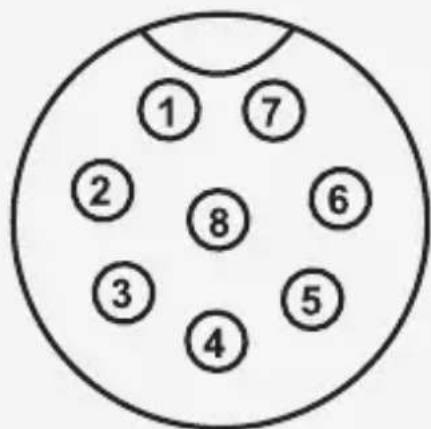

Die Ziffern der Löffahren sind am schwarzen Isolierkörper angegeben.

Markieren Sie die losen Leitungsenden mit den entsprechenden Kontaktziffern (1-5), um eine Verwechselung auszuschreiben.

Setzen Sie die schwarze Kontaktbuchse in umgekehrter Reihenfolge in die Metallhülse und verschrauben diese sorgfältig.

Die Kontaktbelegung lautet wie folgt:

Kontakt 1 Interne Steuerspannung + 5 V/DC (<50 mA)

Kontakt 2 Spannungseinstellung

Kontakt 3 Stromeinstellung

Kontakt 4 Bezugsmasse ("Ground")

Kontakt 5 Ausgang Ein/Aus

Kontakt 6-8 Nicht belegt

b) Steuerung über externe Spanningsquelle

Das Netzgerät kann mit einer externen Spanningsquelle von 0 bis 5 V/DC über den gesamten Bereich für Spannung und Strom ferngesteuert werden.

Zum Anschluss gehen Sie wie folgt vor:

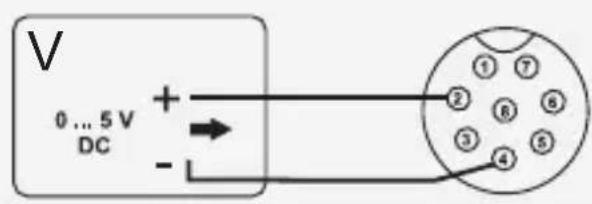

Verbinden Sie die Anschlussleitungen der Remote-Buchse wie abgebildet:

Spannungseinstellung "V"

• Anschluss 2 zum Pluspol (+) der externen Steuerspannung.
• Anschluss 4 zum Minuspol (-) der externen Spannungssquelle.

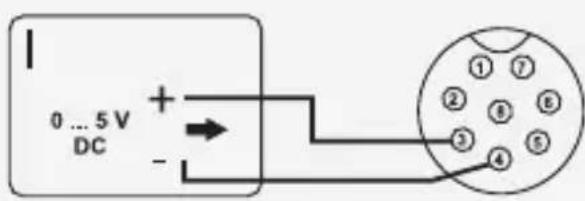

Stromeinstellung "I":

• Anschluss 3 zum Pluspol (+) der externen Steuerspannung
• Anschluss 4 zum Minuspol (-) der externen Spannungssquelle

Die Spannung am Fernsteueranschlussarf 5V nicht überschreiben. Die Anschlisse dürfen nicht kurzgeschlossen werden.

1. Schalten Sie das Netzgerät aus und verbinden dann die Remote-Buchse mit dem rückseitigen Fernsteuerungsanschluss Remote Control. Verschrauben Sie den äußerten Befestigungssring.
2. Regeln Sie die Spannung der externen Spannungsquelle auf 0 V.
3. Schalten Sie das Netzgerät ein.
4. Stellen Sie den rückseitigen Wahlschalter MODE (8) in Position Remote Ctrl. Die Kontrollanzeige REAR CONTROL (2) leuchtet.
5. Über die externe Spanningsquelle kann nun der gewünschte Ausgangswert eingestellt werden. Kontrollieren Sie den gesamten Einstellbereich auf korrekte Funktion. Die Ausgangsspannung kann am Display kontrolliert werden.

Schlieben Sie bei der Überprüfung der Stromregelung die rückseitigen Anschlussbuchsen MAIN OUTPUT (7) mit einem ausreichend dicken Kabel kurz (mind. 8mm^2 ). Kontrollieren Sieden gesamten Einstellbereich auf korrekte Funktion.

Wird die Fernsteuerfunktion nicht mehr benöttigt, stellen Sie den Wahlschalter MODE (8) in Position Normal.

c) Steuerung über einen regelbaren Widerstand (Poti)

Das Netzgerät kann mit einem externen Poti (5 kOhm) über den gesamten Bereich für Spannung und Strom ferngesteuert werden.

Zum Anschluss gehen Sie wie folgt vor:

Verbinden Sie die Anschlussleitungen der Remote-Buchse wie abgebildet:

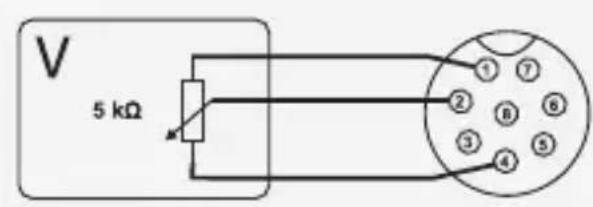

Spannungseinstellung "V"

Anschluss 1 an einem Ende des Widerstandes.
- Anschluss 2 am mittleren Schleifkontakt des Widerstandes.
Anschluss 4 am zweiten Ende des Widerstandes.

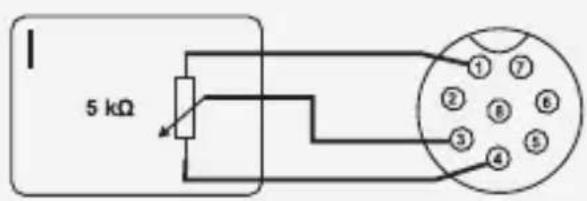

Stromeinstellung "I":

Anschluss 1 an einem Ende des Widerstandes.
Anschluss 3 am mittleren Schleifkontakt des Widerstandes.
Anschluss 4 am zweiten Ende des Widerstandes.

Die Anschlüsse 1 und 4)dürfen nicht kurzgeschlossen werden.

1. Schalten Sie das Netzgerät aus und verbinden dann die Remote-Buchse mit dem rückseitigen Fernsteuerungsanschluss Remote Control. Verschrauben Sie den äußerten Befestigungsring.
2. Schalten Sie das Netzgerät ein.
3. Stellen Sie den rückseitigen Wahlschalter MODE (8) in Position Remote Ctrl. Die Kontrollanzeige REAR CONTROL (2) leuchtet.
4. Über das externe Poti können die gewündten Ausgangswerte eingestellt werden. Kontrollieren Sie den gesamten Einstellbereich auf korrekte Funktion. Die Ausgangsspannung kann am Display kontrolliert werden.

Schlieben Sie bei der Überprüfung der Stromregelung den rückseitigen Hauptausgang MAIN OUTPUT (7) mit einem ausreichend dicken Kabel kurz (mind. 8mm^2 ). Kontrollieren Sie den gesamten Einstellbereich auf korrekte Funktion.

Wird die Fernsteuerfunktion nicht mehr benötigt, stellen Sie den Wahlschalter MODE in Position Normal.

d) Ausgang fernsteuern (Ein/Aus)

Der DC-Ausgang kann über einen Schaltkontakt ein- und ausgeschelt werden. Zum Anschluss gehen Sie wie folgt vor:

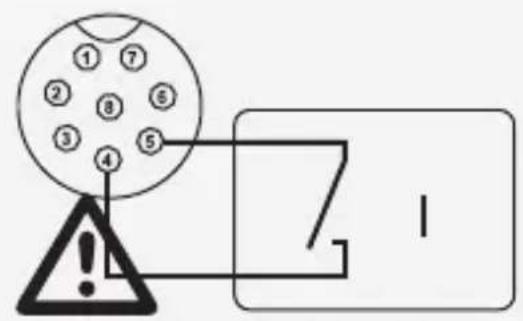

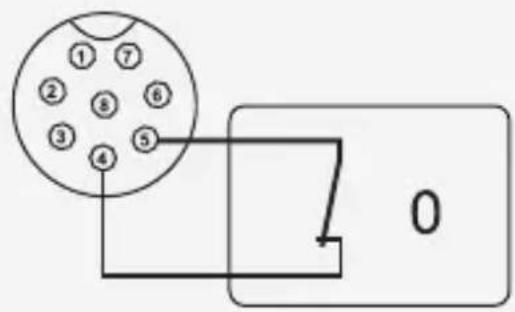

1. Verbinden Sie die Anschlussleitungen der Remote-Buchse wie abgebildet.
2. Kontaktieren Sie Anschluss 4 und 5 zu einem potentialfreien Schaltkontakt.
3. Wenn der Ausgang ausgeschelt ist, blinken die Statusanzeigen C.V. und C.C. (1). Die Anzeige (1) zeigt daraufhin die derzeitigen Einstellungen der Ausgangsspannung und des Ausgangsstroms an.
4. Wenn der Ausgang ausgeschelt ist, können Sie die Ausgangswerte mit den Einstellreglern für Spannung (VOLTAGE) (3) und Strombegrenzung (CURRENT) (4) festlegen.

An die Kontakte 4 und 5 davon keine Spannung angelegt werden.

1. Schalten Sie das Netzgerät aus und verbinden dann die Remote-Buchse mit dem rückseitigen Remote-Anschluss. Verschrauben Sie den äußeren Befestigungssring.
2. Schalten Sie das Netzgerät ein.
3. Stellen Sie den rückseitigen Wahlschalter MODE (8) in Position Remote Ctrl. Die Kontrollanzeige REAR CONTROL (2) leuchtet.
4. Bei offenem Schaltkontakt ist der DC-Ausgang aktiv, bei geschlossenem Schaltkontakt wird der DC-Ausgang abgeschalte. Kontrollieren Sie die Schaltfunktion auf korrekte Funktion.
5. Bei abgeschaltetem DC-Ausgang erscheint „OP OFF" im Display.
6. Wird die Fernsteuerfunktion nicht mehr benötigt, stellen Sie den Wahlschalter MODE in Position Normal.

Die Sense (Sensor)-Funktion ist nur bei Bestell.-Nr. 1086562 verfügbar.

Die Sense-Funktion ist eine automatische Spannungsregelung für den rückseitigen Hochstromausgang (MAIN OUTPUT) (7). Dazu werden zwei separate Messleitungen parallel zu den Anschlussleitungen angeschlossen. Auf diesen beiden Messleitungen wird der Spanningsabfall, welcher auf den Anschlussleitungen auftritt gemessen. Diese SpanningsabfallGLEicht das Labornetzgerat automatisch aus, so dass am Verbraucher die tatsächlich eingestelle Spannung anliegt.

Zum Anschluss gehen Sie wie folgt vor:

1. Schalten Sie Netzgerät und Verbraucher aus.
2. Verbinden Sie immer erst die Versorgungsleitungen vom Netzgerät zum Verbraucher. Achten Sie auf richtige Polarität.
3. Drücken Sie an den rückseitigen Anschlussbuchsen SENSE (14) die Klemmenentriegelung mit einem kleinen Schraubendreher nachinnen und stecken die Leitungen in die Klemmöffnungen. Kontrollieren Sie den festen Sitz.

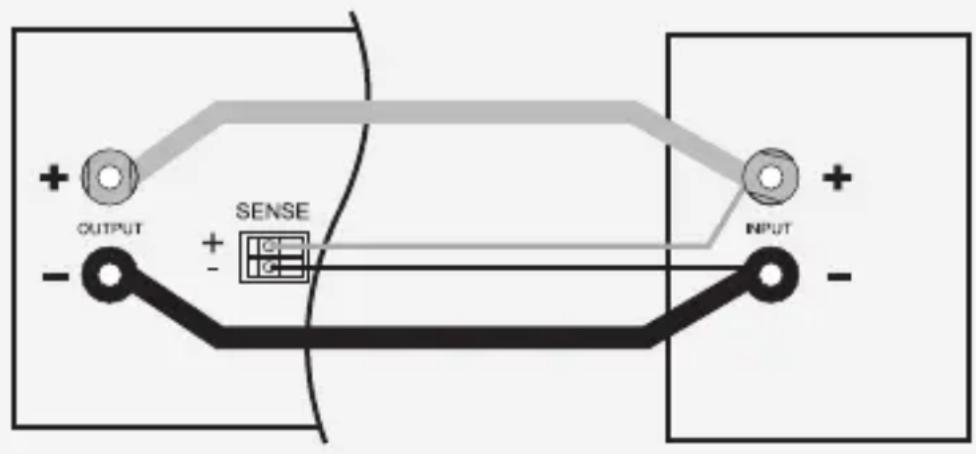

4. Verbinden Sie nun die beiden Sense-Leitungen polungsrichtig mit dem Verbraucher. Der Leiterquerschnitt für die Sense-Leitungen muss mindestens 0,34mm^2 betragen.
5. Losen Sie die Verbindungen immer in umgekehrter Reihenfolge (zuerst die Sense-Leitungen und dann die Anschlussleitungen).

1086562

Achten Sie darauf, die Sense-Leitungen möglichst nah am Anschlusspunkt des Verbrauchers zu kontaktieren. Achten Sie unbedingt auf die korrekte Polarität.

Schlieben Sie die Sense-Leitungen niemals kurz.

12. SOFTWARE INSTALLIEREN

Die Software ist mit den Windows® Betriebssystemen XP, 2003, Vista, 7, 8 kompatibel.

1. Legen Sie die beiliegende Software-CD in das DVD-Laufwerk Ihr's Computers ein.
2. Installieren Sie den Treiber (USB zu UART Bridge) für Ihr Betriebssystem im Ordner USB CP210x Drivers...
3. Kopieren Sie den Ordner hcs von der CD in den Applikationsordner Ihres Computers oder einen Ort ihrer Wahl.
4. Öffnen Sie die Datei hcs.bat im Ordner hcs. Das Programm startet auf.

13. STEUERUNG MIT PC-SOFTWARE

1. Schalten Sie den Wahlschalter MODE (8) in die Stellung Normal.
2. Schlieben Sie das Netzgerät mit Hilfe des USB-Kabels an eine frei USB-Schnittstelle Ihres PCs an. Verbinden Sie das Kabel mit der USB-Buchse (13) an der Geräterückseite.
3. Schalten Sie das Netzgerät ein.
4. Starten Sie das Programm mit der Daten hcs.bat. Nach dem Aufstarten der Software erfolgt die Steuerung des Netzgerätes über die Software.
5. Die Kontrollanzeige REAR CONTROL (2) leuchtet auf. Das Produkt reagiert auf keine Eingaben durch die Bedienknöffe auf der Gerätevorderseite mehr.

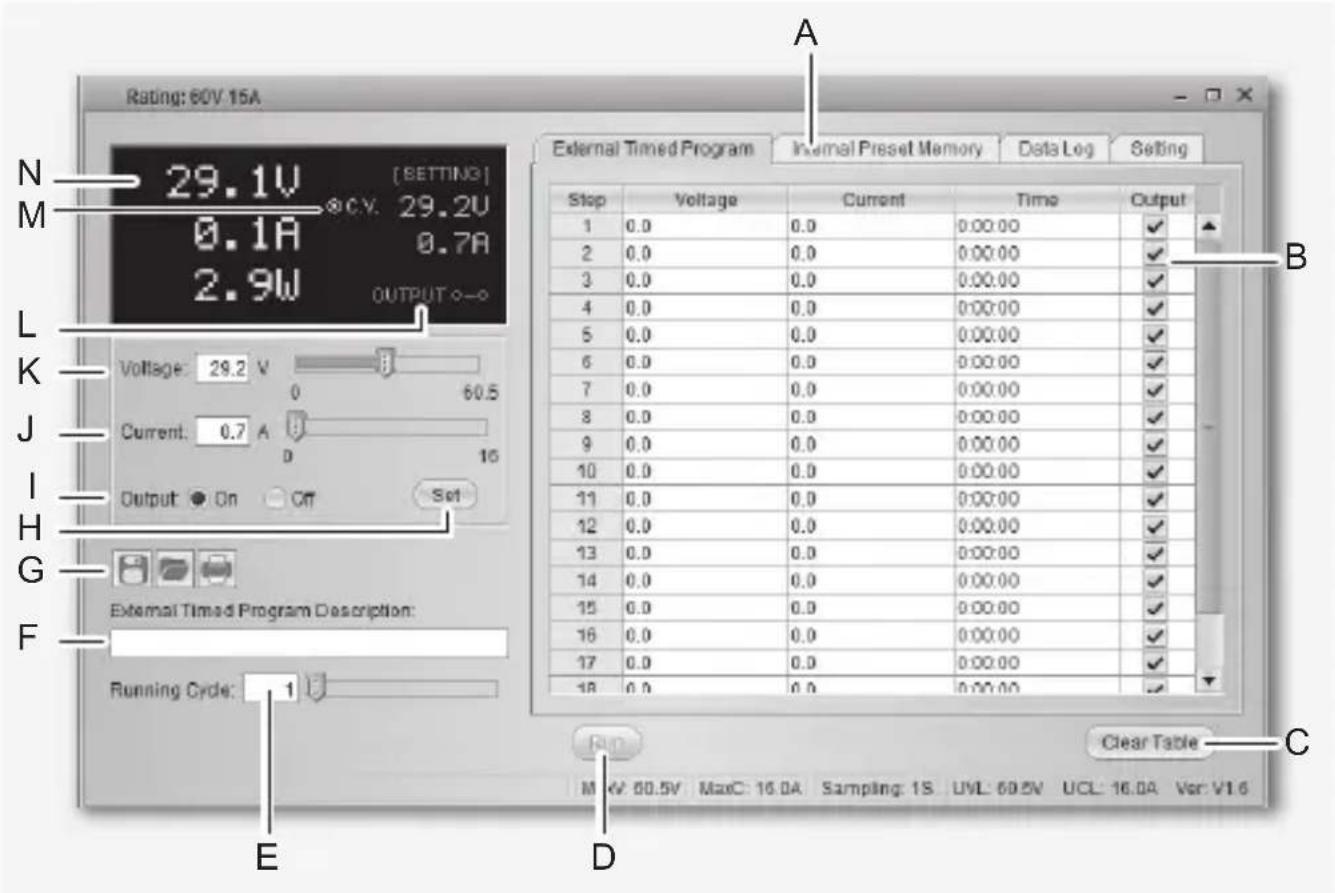

a) Betriebselemente der Software und Grundbetrieb

A Funktionsvorsorgekarten Wechseln Sie die Funktionansicht auf der rechten Seite zwischen: · Externes Zeitprogramm (External Timed Program) · Internet Voreinstellungsspeicher (Internal Preset Memory) · Datenaufzeichnung (Data Log) · Einstellungen (Setting)
B Datenerfassungstabelle Das Datenerfassungsfeld für die externe Zeitprogrammfunktion. Die maximale Anzahl an Aktionen beträgt 20.
C Tabelleninhalt Löschen Löschen Sie sãmtliche Daten in der Datenerfassungstabelle für die externe Zeitprogrammfunktion.
D Start/Stopp	Starten (Run) bzw. stoppen (Stop) Sie das externe Zeitprogramm gemäß den in der Datenerfassungstabelle vorliegenden Werten.
E Anzahl Arbeitsabläufe Die Anzahl an Arbeitsabläufen, die das Zeitprogramm durchlaufen wird. Gültige Werte sind 0 - 999, wobei 0 einen unendlichen Arbeitsablauf beweutet.
F Tabellenbeschreibung Ein Textfeld, in dem eine Tabellenbeschreibung eingetragen werden kann.
G Dateiverwaltung	Datenerfassungstabelle/Einstellungen als .csv Dateli exportieren .csv-formatierte Datenerfassungstabelle/Einstellungen importieren Ansicht drucken
H Einstellungen übernehmen Eingestellte Spannung und Strom übernehmen und übertragen.
I Ausgang ein (On) / aus (Off)	Stromversorgung aktivieren / deaktivieren. Bestätigten Sie die Einstellung mit der Eingabetaste (H). Die LED-Anzeige zeigt “O P OFF” an.
J Strom In diesersem Feld konnen	Sie die Stromstärke zur Stromversorgung programmieren. Drücken Sie nach Eingabe des Wertes die Eingabetaste (H), um die Einstellungen zu übernehmen. Die Stromeinstellung kann auch über den Schieberegler vorgenommen werden.
K Spannung In diesersem Feld konnen	Sie die Spannung zur Stromversorgung programmieren. Drücken Sie nach Eingabe des Wertes die Eingabetaste (H), um die Einstellungen zu übernehmen. Die Spannungseinstellung kann auch über den Schieberegler vorgenommen werden.
L Ausgang ein / aus Stromversorgung aktivieren / deaktivieren. Klichen Sie auf die Schaltfläche. Ist die Stromversorgung deaktiviert, zeigt die LED-Anzeige “O P OFF” an.
M Einstellungen	Hier konnen Sie die Spannungseinstellung und die Strombegrenzung der Stromversorgung ablesen.
N Status	Hier konnen Sie die aktuelle Spannungs-, Strom- und Leistungsabgabe der Stromversorgung ablesen. C.V. ist ähnlich zur Konstantspannungsanzeige; C.C ist ähnlich zur Konstantstromanzeige.

b) Internet Voreinstellungsspeicher

Über die Software konnen Sie den Voreinstellungsspeicher der Stromversorgung ablesen, einstellen und anwenden.

Die Voreinstellungswerte werden automatisch in die Software geladen; falls dies nicht erfolgt, klichen Sie die Schaltfläche Read From PS, um die Information zu laden.

• Wenn Sie einen der Voreinstellungswerte übernehmen möhen, wahlen Sie die entsprechende Option. Betätigten Sie dann die Schaltfläche Set (Einstellen).

• Wenn Sie die Voreinstellungswerte verändern wollen, doppelklichen Sie auf das Spannungswertfeld (Voltage) oder Stromwertfeld (Current) und stellen die gewünschten Werte mit den Schiebereglern ein.

Die Einstellwerte für Spannung und Strom * müssen > 0.0 (großer als null) sein, um die Einstellwerte über die Schaltfläche Set (Einstellen) auf das Gerät übertragen zu konnen.

• Wenn Sie den Inhalt der Tabelle loschen möchten, betätigten Sie die Schaltfläche Clear Table (Tabelleninhalt loschen).

Mit den Bedienflächen der Dateiverwaltung (G) können Sie die Einstellungen importieren und exportieren oder ausdrucken.

c) Datenaufzeichnung

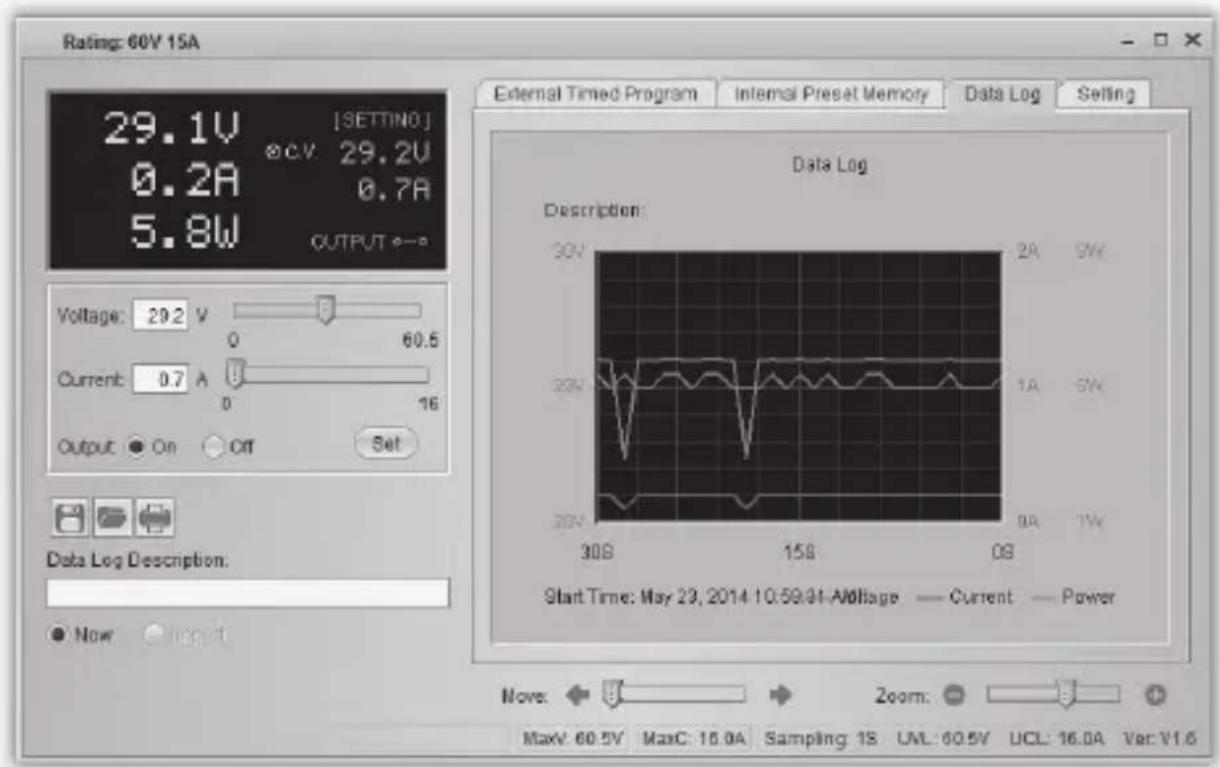

Sie können das Echtzeit- bzw. aufgezeichnete Spannungs-/Strom-/Leistungs-Diagramm dieser Funktion sehen.

Mit den Bedienflächen der Dateiverwaltung (G) können Sie die Einstellungen importieren und exportieren oder ausdrucken.

• Wechseln Sie zwischen dem aufgezeichneten Diagramm (Import) und dem Echtzeit-Diagramm (Now), indem Sie die entsprechende Option in der unteren linken Ecke des Bedienfeldes auswahlen.
• Mit dem Schieberegler Move konnen Sie das Diagramm zeitlich verschieben.
  Mit dem Schieberegler Zoom konnen Sie das Diagramm proportional vergossern oder verkleinern.
• Lesen Sie Spannung, Strom und Leistungsverbrauch im Diagramm ab. Diese drei Einheiten sind farblich markiert und können einfach anhand der Legende auseinandergehalten werden.

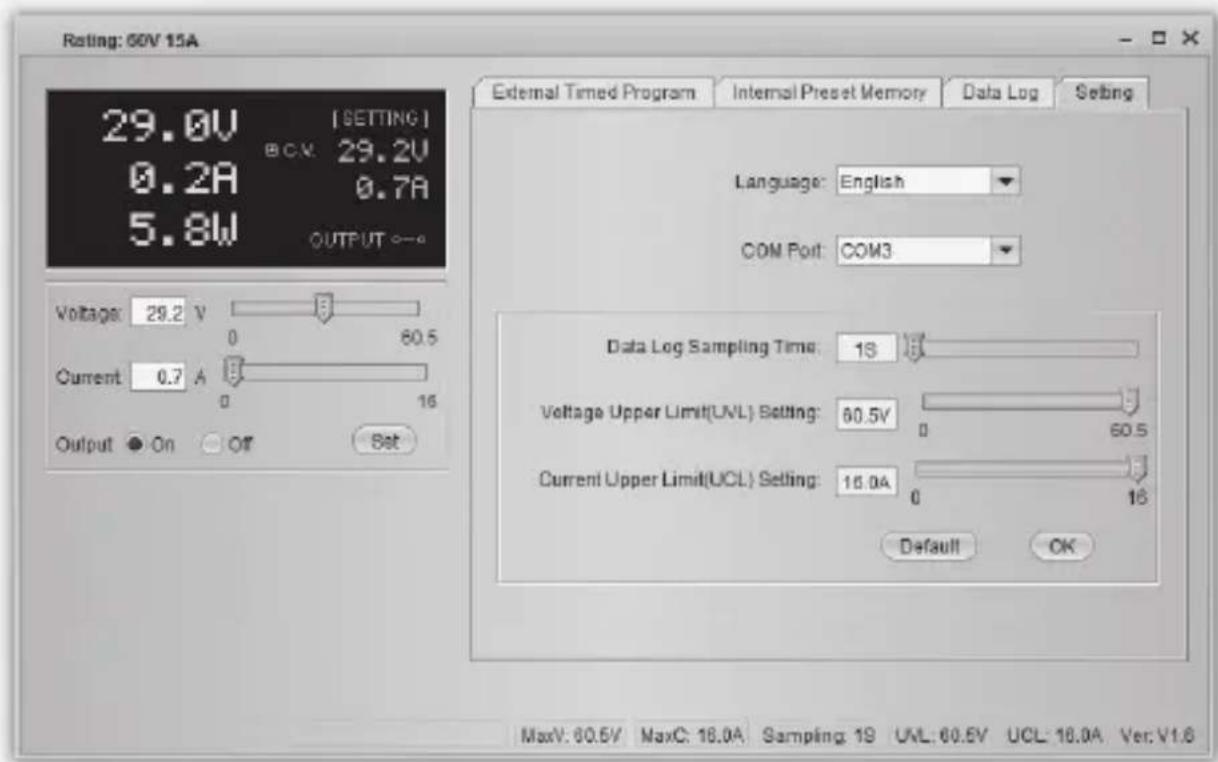

d) Einstellungen

Sprache (Language) Wahlen Sie die gewünschte Programmsprache aus.
COMM-Schnittstelle (COM Port)	Der Anschluss zwischen dem PC und der Stromversorgung. Er wird automatisch während des Softwaresstarts konfiguriert. Es wird nicht empfehlen, hier manuelle Änderungen vorzunheiten.
DataLog Abtastdauer (Data Log Sampling Time)	Das Zeitinterval zwischen zwei Abtast-vorgängen.
Einstellung Spanningsobergrenze (UVL) (Voltage Upper Limit (UVL) Setting)	Begrenzen Sie softwaresitig die Ausgangs- spannung.
Einstellung Stromobergrenze (UCL) (Current Upper Limit (UCL) Setting)	Begrenzen Sie softwaresitig den Aus- gangsstrom.

• Betätigten Sie zum Speichern der Einstellungen die Schaltfläche OK.
• Betätigten Sie zum Zurücksetzen auf die Standardeinstellungen die Schaltfläche Default (Grundeinstellung).

14. SCHUTZEINRICHTUNGEN

Das Netzgerät hat verschiedene automatische Schutzeinrichtungen integriert, die das Netzgerät vor Beschädigungen schützen. Die aktivierten Schutzeinrichtungen werden mit Buchstabencodes im Display angezeigt und gleichzeitig wird der DC-Ausgang aus Sicherheitsgründen abgeschaltet.

Ist eine Schutzeinrichtung aktiv, muss umgehend st der Verbraucher abgescheltet und vom Netzgerät abgeklemmt werden.

Um den Ausgang zu reaktivieren, schalten Sie das Netzgerät aus. Warten Sie bis alle Anzeigen erloschen sind. Schalten Sie das Netzgerät wieder ein. Das Netzgerät solle wieder normal Funktionieren. Ist dies nicht der Fall, setzen Sie sichitte mit unserem Kundendienst in Verbindung. Folgende Anzeigen sind möglich:

a) Überspannungsabschaltung

• Am DC-Ausgang wurde eine höhere Fremdspannung festgestellt als das Netzgerät bereitstellt. Der Ausgang wird abgeschaltet.
• Die Spannungspiegel für die Abschaltung sind in den technischen Daten angegeben.

b) Übertemperaturabschaltung

• Der integrierte Temperaturfuhler hat eine zu hohe Systemtemperatur festgestellt. Um eine Überhitzung zu verhindern wird der Ausgang abgeschaltet.
• Schalten Sie das Netzgerät aus und setzen es mindestens 30 Minuten abkühlen. Kontrollieren Sie nach dem Einsatzen, ob der Lüfter oder die Luftungsöffnungen blockiert sind. In der Einsatz-Selbsttestphase muss der Lüfter hörbar anlaufen. Ist dies nicht der Fall, setzen Sie sichitte mit unserem Kundendienst in Verbindung.

c) Überlastabschaltung

• Bei einer Überlastung am DC-Ausgang wird normalerweise die Strombegrenzung aktiv. Sollte dies einmal nicht der Fall sein, so wird eine zweite Schutzfunktion aktiv.
• Schalten Sie umgehendst nach erschinen dieser Warnmeldung das Netzgerät ab und kontrollieren die Anschlussdaten des Verbrauchers. Entfern den Verbraucher vom DC-Ausgang des Netzgeräts.
• Schalten Sie das Netzgerät wieder ein und kontrollieren die Funktion. Bleibt die Fehlermeldung bestehen, setzen Sie sich mit unserem Kundendienst in Verbindung.

15. WARTUNG UND REINIGUNG

• Trennen Sie das Produkt von der Stromquelle.
• Neben einer gelegentlicher Reinigung oder dem Austauschen der Sicherung ist das Produkt wartungsfrei.
• Zur Reinigung des Gerätes fühmen Sie ein sauberes, fusselfreies, antistatisches und leicht feuchtes Reinigungstuch ohne scheuernde, chemische und Lösungsmittelhaltige Reinigungsmittel.

a) Netzsicherung wechseln

Lässt sich das Labornetzgerät nicht mehr einschalten, so ist vermutlich die rückseitige Netzsicherung (12) defekt.

Befolgen Sie die nachstehenden Schritte, um die Hauptsicherung auszuauschen:

1. Schalten Sie das Netzgerät aus und entfernen alle Anschlusskabel und den Netzstecker vom Gerät.

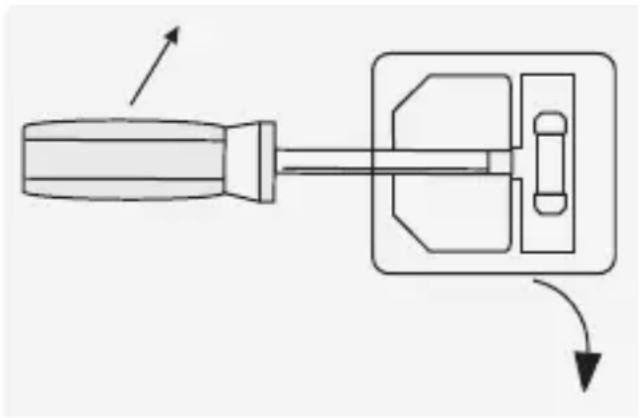

2. Drücken Sie mit einem geeigneten Schlitzschraubendreher den rückseitigen Sicherungshalter (12) mit einer Hebelbewegung aus der Halterung.
3. Ersetzen Sie die defekte Sicherung gegen eine neue Feinsicherung desselben Typs und Nennstromstände. Den Sicherungswert finden Sie im Kapitel „Technische Daten".
4. Drücken Sie den Sicherungseinsatz in den Sicherungshalter.

Sicherungen sind Ersatzteile und werden nicht durch die Gewährleistung/Garantie abgedeckt.

16. BEHEBUNG VON STÖRUNGEN

Mit dem Labor-Netzgerät haben Sie ein Produkt erworben, welche zuverlüssig und betriebssicher ist. Dennoch kann es zu Problemen oder Störungen kommt.

Hier möchten wir Ohnen beschreiben, wie Sie mögliche Störungen leicht selbst beheben konnen:

Beachten Sie unbedingt die Sicherheitshinweise!

Fehler Mögliche Ursache
Das Netzgerät{lösst sich nicht einschalten.	Leuchtet am Netzgerät die LED-Kontrollleuchte C.V. oder C.C? Kontrollieren Sie die Netzspannung (evtl. Netzsicherung im Gerät bzw. Leitungsschutzschalter überprüfen).
Angeschlossene Verbraucher Funktionieren nicht.	Ist die korrekte Spannung eingestellt? Ist die Polarität korrekt? Überprüfen Sie die technischen Daten der Verbraucher.
Die Kontrollanzeige REAR CONTROL leuchtet. Das Gerät kann über die Drehregler nicht bedient werden.	Der Fernsteuerbetrieb ist aktiv. Stellen Sie den rückseitigen Schiebeschalter MODE in Position Normal.
Anzeige „O P OFF“ leuchtet. Der DC-Ausgang wurde über den Fernsteuerungsanschluss Remote Control (10) oder die Software abgeschaltet.
Der Ausgangsstrom wird auf 5 A begrenzt, obwohl die Stromeinstellung höher liegt.	Der vordere Anschluss wird auf max. 5 A begrenzt. Für höhere Ströme schließen Sie den Verbraucher am rückseitigen Haupt-Ausgang an.
Die LED-Kontrollleuchte C.C. leuchtet.	Konstantstrombetrieb: Die voreingestellte Stromstarke wurde übersritten. Kontrollieren Sie die Stromaufnahme an Ihr Verbraucher und erhöhen Sie ggf. die Strombegrenzung am Netzgerät.
Die LED-Kontrollleuchte C.V. leuchtet.	Konstantspannungsbetrieb: Das Netzgerät arbeitet normal. Am Ausgang wird die eingestellte, konstante Spannung ausgegeben.
Anzeige „OVP“ Überspannungsabschaltung: Siehe Kapitel „Schutzeinrichtungen". Anzeige „OtP“ Übertemperaturabschaltung: Siehe Kapitel „Schutzeinrichtungen".

Anzeige "OLP" Überlastabschaltung:

Siehe Kapitel „Schutzeinrichtungen".

Andere Reparaturen als zuvor beschrieben sind ausschließlich durch eine autorisierte Fachkraft durchzuführen. Sollten Sie Fragen zum Umgang des Gerätes haben, steht Ihnen unser Technischer Support zur Verfugung.

17. ENTSORGUNG

Elektronische Geräte sind Wertstoffe und gehoren nicht in den Hausmüll.

Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten ihren Beitrag zum Umweltschutz.

18. TECHNISCHE DATEN

	1086555(DPPS-16-30)	1086556(DPPS-32-15)	1086558(DPPS-60-8)
Betriebsspannung: 200 - 240 V/AC, 50/60 Hz
Max. Eingangsstrom (230 V/AC): 2,4 A 2,4 A 2,5 A
Max. Ausgangsleistung: 480 W 480 W 480 W
Ausgangsspannung: 1 - 16 V/DC 1 - 32 V/DC 1 - 60 V/DC
Max. Ausgangsstrom 0 - 30 A 0 - 15 A 0 - 8A
Restwelligkeit bei Nennlast (eff.): 5 mV, 50 mA 5 mV, 20 mA 5 mV, 10 mA
Spannungs-Regelverhalten bei 10 - 100% Laständerung:	50 mV 50 mV	50 mV
Spannungs-Regelverhalten bei Netzschwankung (170 - 264 V/AC):	20 mV 20 mV	20 mV
Strom-Regelverhalten bei 10 - 90% Laständerung:	150 mA 100 mA	100 mA
Strom-Regelverhalten bei Netzschwankung (170 - 264 V/AC):	50 mA 50 mA	50 mA
Anzeigegenauigkeit:	±(0,2% +0,3) V/A	±(0,2% +0,3) V/A ±	0.2% +0.3) V/A
OVP-Abschaltpegel von V-Ausgang:	+2 V (1 - 5 V) +3 V (5 - 16 V)	+2 V (1 - 5 V) +3 V (5 - 20 V) +4V(20 - 32V)	+2 V (1 - 5 V) +3 V (5 - 20 V) +4V(20 - 60V)
Wirkungsgrad:	85 % 86 %	87 %
Taktfrequenz:	65 - 85 kHz	75 - 95 kHz	65 - 85 kHz
Leistungsfaktor mit aktiver PFC	>0,96	>0,96	>0,96
Gerätelüfter:	Temperaturgesteuert (0 - 100%)
Netzserhinger Träge (5 x 20 mm):	T3.15AL250V	T3.15AL250V	T3.15AL250V
Betriebstemperatur:	0 bis +40 °C
Betriebsluftfeuchigkeit:	10 - 80 %, nicht kondensierend
Lagertemperatur:	-15 bis +70 °C
Lagerluftfeuchigkeit	0 - 85 %, nicht kondensierend
Betriebshöhe:	max. 2000 m über Meereshehe (N.N.)
Schutzklasse:	1
Erfüllte Normen:	CE EMC: EN 55011, 55012, LVD: EN 60950, 61010
Gewicht:	2,6 kg
Abmessungen (B x H x T):	200 x 90 x 215 mm
	1086559(DPPS-16-40)	1086560(DPPS-32-20)	1086561(DPPS-60-10)
Betriebsspannung: 200 - 240 V/AC, 50/60 Hz
Max. Eingangsstrom (230 V/AC): 3,1 A 3,1 A	3.1 A
Max. Ausgangsleistung: 640 W 640 W 600 W
Ausgangsspannung: 1 - 16 V/DC 1 - 32 V 1 - 60 V
Max. Ausgangsstrom 0 - 40 A 0 - 20 A 0 - 10 A
Restwelligkeit bei Nennlast (eff.): 5 mV, 70 mA	A 5 mV, 30 mA 5 mV, 10 mA
Spannungs-Regelverhalten bei 10 - 100 %Laständerung:	50 mV 50 mV	50 mV
Spannungs-Regelverhalten beiNetzschwankung (170 - 264 V/AC):	20 mV 20 mV	20 mV
Strom-Regelverhalten bei 10 - 90 %Laständerung:	150 mA 100 mA	100 mA
Strom-Regelverhalten bei Netzschwankung(170 - 264 V/AC):	50 mA 50 mA	50 mA
Anzeigegenauigkeit: ±(0.2% +0.3) V/A ±(0.2% +0.3) V/A ±(0.2% +0.3) V/A	+0.3) V/A ±(0.2% +0.3) V/A	+0.3) V/A
OVP-Abschaltpegel von V-Ausgang:	+2 V (1 - 5 V)+3 V (5 - 16 V)	+2 V (1 - 5 V)+3 V (5 - 20 V)+4 V (20 - 32 V)	+2 V (1 - 5 V)+3 V (5 - 20 V)+4 V (20 - 60 V)
Wirkungsgrad:	85 % 87 %	89 %
Taktfrequenz:	65 - 85 kHz	75 - 95 kHz	65 - 85 kHz
Leistungsfactor mit aktiver PFC	>0,97	>0,97	>0,97
Gerätlüfter:	Temperaturgesteuert (0 - 100 %)
Netzscherung Träge (5 x 20 mm):	T4.0AL250V	T4.0AL250V	T4.0AL250V
Betriebstemperatur:	0 bis +40 °C
Betriebsluftfeuchtigkeit:	10 - 80 %, nicht kondensierend
Lagertemperatur:	-15 bis +70 °C
Lagerluftfeuchtigkeit	0 - 85 %, nicht kondensierend
Betriebshöhe:	max. 2000 m über Meereshöhe (N.N.)
Schutzklasse:	1
Erfüllte Normen:	CE EMC: EN 55011, 55012, LVD: EN 60950, 61010
Gewicht:	2,6 kg
Abmessungen (B x H x T):	200 x 90 x 215 mm
	1086562(DPPS-16-60)	1086563(DPPS-32-30)	1086564(DPPS-60-15)
Betriebsspannung: 200 - 240 V/AC, 50/60 Hz
Max. Eingangsstrom (230 V/AC): 4,7 A 4,5 A 4,5 A
Max. Ausgangsleistung: 960 W 960 W 900 W
Ausgangsspannung: 1 - 16 V/DC 1 - 32 V/DC 1 - 60 V/DC
Max. Ausgangsstrom 0 - 60 A 0 - 30 A 0 - 15 A
Restwelligkeit bei Nennlast (eff.): 5 mV, 100 mA 5 mV, 40 mA 5 mV, 15 mA
Spannungs-Regelverhalten bei 10 - 100 %Laständerung:	50 mV 50 mV	50 mV
Spannungs-Regelverhalten beiNetzschwankung (170 - 264 V/AC):	20 mV 20 mV	20 mV
Strom-Regelverhalten bei 10 - 90 %Laständerung:	200 mA 150 mA	100 mA
Strom-Regelverhalten bei Netzschwankung(170 - 264 V/AC):	50 mA 50 mV	50 mV
Anzeigegenauigkeit:	±(0.2% +0.3) V/A	±(0.2% +0.3) V/A	±(0.2% +0.3) V/A
OVP-Abschaltpegel von V-Ausgang:	+2 V (1 - 5 V)+3 V (5 - 16 V)	+2 V (1 - 5 V)+3 V (5 - 20 V)+4 V (20 - 32V)	+2 V (1 - 5 V)+3 V (5 - 20 V)+4 V (20 - 60V)
Wirkungsgrad:	86 % 90 %	90 %
Taktfrequenz:	65 - 85 kHz	75 - 95 kHz	65 - 85 kHz
Leistungsfactor mit aktiver PFC	>0,97	>0,97	>0,97
Gerätelüfter:	Temperaturgesteuert (0 - 100 %)
Netzserhinger Flink (5 x 20 mm):	F8AL250V	F8AL250V	F8AL250V
Betriebstemperatur:	0 bis +40 °C
Betriebsluftfeuchtigkeit:	10 - 80 %, nicht kondensierend
Lagertemperatur:	-15 bis +70 °C
Lagerluftfeuchtigkeit	0 - 85 %, nicht kondensierend
Betriebshöhe:	max. 2000 m über Meereshehe (N.N.)
Schutzklasse:	1
Erfüllte Normen:	CE EMC: EN 55011, 55012, LVD: EN 60950, 61010
Gewicht:	3,2 kg
Abmessungen (B x H x T):	200 x 90 x 275 mm

These Ergänzung gilt nur für Geräte mit Firmware-Version 3.x.

a) Manuelle Nullstellung des Geräts

Jedes Mal, wenn Sie das Netzteil einschalten, wird es automatisch auf Null gestellt. Falls Sie das Gerät während des Betriebs auf Null zurückstellen müssen, es jedoch nicht erneut starten möchten, dann führen Sie die Nullstellung manuell durch.

1. Halten Sie den Regler VOLTAGE ca. 30 Sek. gedrückt, um den MENU-Modus aufzurufen. „CCO" und „no" erscheinen im Display.

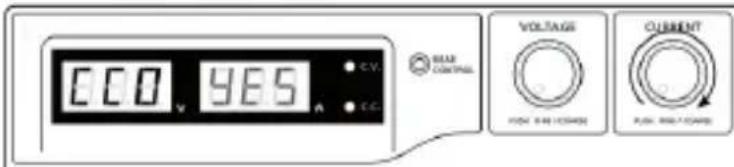

1. Drehen Sie den Regler CURRENT, bis „CCO“ und „YES“ im Display erschinen.

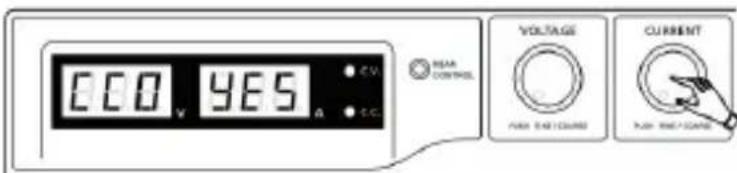

1. Drücken Sie einmal den Regler CURRENT, um die Nullstellung durchzuführen. Die Anzeige „YES" leuchtet im Display auf, um die Nullstellung zu bestätigen.

1. Drücken Sie den Regler VOLTAGE, um den MENU-Modus zu verlassen.

b) Rückstellung der Speicherplätze (P1/P2/P3) auf Werkseinstellung

Das Netzteil erhögt die Speicherung von drei Spannungswerten (inklusive der Strom-Einstellungen) auf drei entsprechlichen Speicherplätzen: P1, P2, und P3. Falls Sie die Speicherplätze auf die Werkseinstellungen zurücksetzen möhen, gehen Sie wie folgt vor.

1. Halten Sie den Regler VOLTAGE ca. 30 Sek. gedrückt, um den MENU-Modus aufzurufen. "CCO" und „no" erscheinen im Display.

1. Drehen Sie den Regler VOLTAGE, bis „rPr“ und „no“ im Display erschienen.

1. Drehen Sie den Regler CURRENT, bis „rPr“ und „YES“ im Display erschinen.

1. Drücken Sie einmal den Regler CURRENT, um die Speicherplätze zurückzusetzen. "YES" leuchtet im Display auf, nachdem die Werte erfolgreich zurückgesetzt wurden.

1. Drücken Sie den Regler VOLTAGE, um den MENU-Modus zu verlassen.

1. Introduction 40
2. Intended Use 41
   3.Delivery content 42
3. Symbol explanation 43
4. Safety instructions 44

a) Persons / Product 44
b) Miscellaneous 46

Suisse: www.conrad.ch

www.biz-conrad.ch

2. UTILISATION PREVUE

b) Installation de l'ordinateil

18. TECHNISCHE GEGEVENS

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
