GEBRUIKSAANWIJZING Weather Jack 35.1166.54 TFA

NL Gebruiksaanwijzing

Hartelijk dank dat u voor dit apparaat van TFA hebt gekozen.

Voordat umet het apparaat gaat werken

Lees de gebruiksaanwijzing aandachtig door.
- De gebruiksaanwijzing is bij het apparaat gevoegd of kan worden gedownload van www.tfa-dostmann.de/en/service/downloads/instruction-manuals
- Gebruik het product Niet anders dan in deze handleiding is aangegeven.
- Door rekening te honden met wat er in de handleiding staat, vermijt u ook beschadigingen van het product en riskeert u zich dat uw wettelijk rechten door verkeerd gebruik Niet meer gelden.
Volg met name de veiligheidsinstructies op!
- Deze gebruiksaanwijzing goed bewaren a.u.b.!.

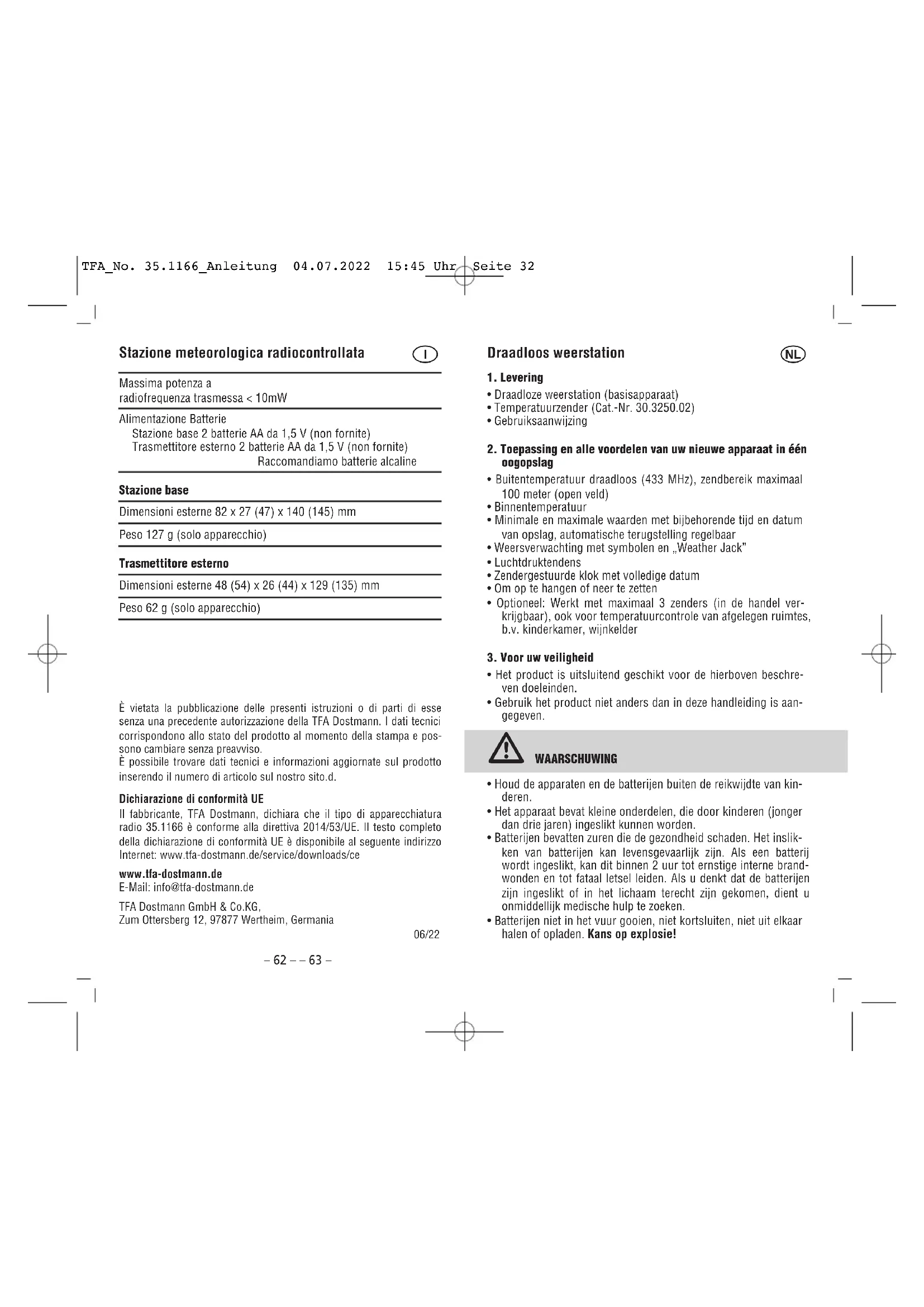

• Draadloze weerstation (basisapparaat)
• Temperatuurzender (Cat.-Nr. 30.3250.02)
• Gebruiksaanwijzing

2. Toepassing en alle Voordelen van uw nieuwe apparaat in een oogopslag

Buitentemperatuur draadloos (433 MHz), zendbereik maximaal 100 meter (open veld)
Binnentemperatuur
- Minimale en maximale waarden met bijbehorendeijd en datum van opslag, automatische terugstellung regelbaar
- Weersverwachting met symbolen en „Weather Jack"
Luchtdruktendens
Zendergesturde klok met volledige datum
- Om op te hangen of neer te zetten
- Optioneel: Werkt met maximaal 3 zenders (in de handel verkrijgbaar), ook voor temperatuurcontrole van afgelegen ruimtes, b.v. kinderkamer, wijnkelder

3. Voor uw veiligkeit

• Het product is uitsluitend geschikt voor de hierboven beschreven doeleinden.
• Gebruik het product Niet anders dan in deze handledig is aangegeven.

WAARSCHUWING

• Houd de apparaten en de batterijen buiten de reikwijdte van kinderen.
• Het apparaat bevatkleine onderdelen, die door kinderen (jonger dan drie jaren) ingeslikturon den.
• Batterijen bevatten zuren die de gezondheid schaden. Het inslikken van batterijen kan levensgevaarlijk zijn. Als een batterij wordt ingeslikt, kan dit binnen 2aar tot ernstige interne brandwonden en tot fataal letsel leiden. Als u denkt dat de batterijen zich ingeslikt of in het lichaam verecht+zijn gekomen, dient u onmiddelijk medische hulp te zoeken.
• Batterijen Niet in het vuur gooien, Niet kortsluiten, Niet uit elkaar halen of opladen. Kans op explosie!

Draadloos weerstation

• Zwakke batterijen要去 zo snel möglichk worden verrangen om lekkage van de batterijen te voorkomen. Let op de juiste polariteit bij hetplaatsen van de batterijen. Gebruik nooit tegelijkkertijd oude en neue batterijen of batterijen van een verschillend type.
• Verwijder de batterijen, als u het apparaat langereijd Niet gebruikt. Als een batterij heb teught gelekt, vermijd dan contact met de huid, ogen en slijmvliezen. Spoel in geval van contact met batterijzuur de desbetreffende plekken ommiddelijk af met water en raadpleeg een arts.

LET OP

• Het eigemachtig repareren, verbouwen of veranderen van het apparatus is Niet togetstaan.
• Stel het apparaat Niet bloot aan extreme temperaturen, trillingen en schokken.
• Maak het apparaat met een zacht, enigszins vochtige doek schoon. Geen schuur- of oplosmiddelen gebruiken!
• Het basisapparaat is alleen geschikt voor het gebruik in binnenruimtes. Tegen vocht beschermen.
• De zender is gegen spatwater beschermd maar Niet waterdicht.

4. Onderdelen

Basisapparaat (ontvanger)

A: LCD-display (Fig. 1):

A1:Tijd
A 2: Datum
A 3: DCF-ontvangstsymbool
A 4: Seconden
A 5: Ontvangstsymbool voor zender
A6:Batterijsymbol zender
A7:Buitentemperatuur
A8: Cirkelsymbol voor de kanaalwisseI
A 9: Kanaalnummer
A 10: Weersverwachting met symbolen
A 11: Weather Jack
A 12: Luchtdruktendens
A 13:Binnentemperatuur
A 14: Batterijsymbool voor basisapparaat
A 15: Maximale waarden (MAX)
A 16: Minimale waarden (MIN)
A17: Automatische reset (AUTO Reset)

Draadloos weerstation

B: Toetsen (Fig. 1):

B1: SET toets
B 2: CHANNEL toets
B 3: -/MIN toets
B 4: MAX/+ toets

C: Behuizing (Fig. 2):

C1: Wandbevestigting
C 2:Batterijvak
C3: Standaard (wegneembaar)

Zender

D:Display (Fig.3):

D1:Kanaal 1/2/3
D2:Transmissie signal
D3:Batterijsymbol voor zender
D 4: Buitentemperatuu

E: Behuizing (Fig. 3):

E 1: Batterijivak
E 2: Houser voor bevestigen aan een muur ofplaatsen op een tafel
E 3: Uitsparingen voor de houder voor bevestigen aan een muur

F: Toetsen in het batterijvak (Fig. 3):

F 1: TX toets
F 2:1 2 3 schuifschakelaar voor de kanaalselectie

5. Inbedrijftstelling

5.1 Plaatsen van de batterijen

Leg de apparaten op een afstand van ca. 1,5 meter van elkaar op een tafel. Vermijd de nabijheid tot eventuele stoorbronnen (elektronische apparaten en radiografische installations).
- Maak het batterijvak van de buitenzender open enplaats er twee weitere batterijen 1,5 V AA in met de juiste polariteit. Alle segmenten verschijnen kort.
- De temperatuur verschijnt op het display. De schuifschakelaar is ingesteld op kanaal 1.
- Sluit het batterijvak weer
- Open het batterijvak van het basisapparaat.

Draadloos weerstation

• Plaats er twee neue batterijen 1,5 V AA in. Batterijen in de juiste poolrichting plaatsen. Alle segmenten verschijnen kort. De binnentemperatuur verschijnt op het display.
• Sluit het batterijvak weer.

5.2 Receptie van de buitenzender

• Het basisapparaat probeert de buitentemperatuur te ontvangen en het ontvangstsymbool knippert.
• Is de ontvangst geslaagd, verschijnt de buitentemperatuur en het ontvangsstymbol op het display.
• Als de buitentemperatuur Niet worden ontvangen, blijft -, --, " op het display staan. Test de batterijen en begin opniew.
  U kunt de buitenzenderzoeker op een later tijdstip ook handmatig starten (bijv. bij verliev van het buitenzendersignaal of na een batterijwisseI). Houdt de CHANNEL toets op het basisapparaat drie seconden ingedrukt. Het ontvangsymbol voor de buitenzender knippert.
  Druk op de TX toets in het batterijvak van de zender. De overdracht van de gegevens vindt direct plaats en bij succesvol ontvangst verschijnt de buitentemperatuur op het display van het basisapparaat.

5.3 Ontvangst van het radiografisch lijdsignaal

• Na de ontvangst van de buitenwaarden, probeert de klok nu het tijdsignaal te ontvangen en het DCF-ontvangsstembool knippert.
• Als na 3-10 Minutes de ontvangst succesvol is, verschijnt de zendergestuurdeijd en het DCF-ontvangstsymbool permanent op het display.
• Het DCF-signaal worden dagelijks om 1:00, 2:00 en 3:00 uur 's morgens ontvangen. Is de ontvangst Niet geslaagd, probeert de klok om 4:00 en 5:00aar een signaal te krijgen.
• U kurz de DCF-ontvangst ook handmatig starten. Druk 3 seconden op de -/MIN toets. Het DCF-ontvangstsymbool knippert.
• Als u de -/MIN toets nogmaals 3 seconden lang ingedrukt houdt, is het ontvangstproces gestopt. Het DCF-ontvangstsymbool verwijdint dan.
• Er zijn drie verschillende ontvangstsymbolen:

knippert-ontvangst is actief blijft staan-ontvangst is goed geen symbol -geen ontvangst

• Als de zendergesturde klok geen DCF-signal ontvangt (wegens storingen, afstand, enz.), kut u deijd ook handmatig instellen.

Draadloos weerstation

• De klok werkdt dan als een gewone kwartsklok (zie: „Handmatige instellingen").

Aanwijzing voor de ontvangst van het DCF-tijdsignaal

• Deijd worden verzonden vanuit een atoomklok bij Frankfurt am Main door een DCF-77 (77,5 kHz) freiagentiesignaal met een bereik van ca. 1.500 km. Uw zendergestuurde klok ontvangt dit signaal enzet het om in de precieze tijl. Zelfs de overgang van zomer- maar wintertijd geleurt automatisch.
  Vermijd de nabijheid tot eventuele stoorbronnen die de radio-ont-vangst konnen beinvloeden (zie: „Standplaats en montage").
• 's Nachts zich er over het algemeen minder atmosferische storingen. Een enkel ontvangst per dag is voldoende om de tijsdafwijkong onder 1 Seconde te houden.

6. Bediening

• Het apparaat verlaat automatisch de instelmodus, als er langer dan 20 seconden geen toets worden ingedrukt.
• Houdt de MAX/+ of -MIN toets in de overeenkomstige instelmodus ingedrukt en u komt in de snelle modus.

6.1 Handmatige instellingen

• Druk op de SET toets en houd.Deze drie seconden ingedrukt, om in de instelmodus te komen.
• De eerste instelbare waarde knippert op het display.
• Gebruik de MAX/+ of -/MIN toets om de gewenste instelling te bepalen, zo lang de weergave knippert.

• Druk op de SET toets om de instelling te bevestigen enaar de volgende waarde te gaan.

• De volgorde is als volgt:

DCF-ontvangst ON/OFF (standardinstalling: DCF ON)
-Tijdzone +12/-12 (standaardinstelling: DCF 00H)
- Uren, minuten
- Jaar, maand, dag
- Automatische terugstellung van de maximale en de minimale waarden ON/OFF (standaardinstalling: AUTO OFF MAX MIN)

6.1.1 DCF-ontvangst

• Normaal is de standard DCF-ontvangst ingeschakeld (DCF ON) en na succesvol ontvangst van het DCF-siignaal is een handmatigeijdinstelling Niet nodig.

Draadloos weerstation

• In de instelmodus kunt u de MAX/+ of -/MIN toets gebruiken om de ontvangst het DCF-ontvangssignalui te schakenen (DCF OFF) of weer in te schakenen.
• Nadat u de ontvangst gedexeerd hebft, moet u deijd handmatig instellen. Op het display verschijnt geenijdzone.
• Bij geactiveerde DCF-ontvangst worden de handmatig ingestelde tijd overschreiben als de ontvangst succesvol is.

6.1.2 Installing van de tijdzone

In de instelmodus kunt u met de MAX/+ of -MIN toets een cor- rectie van de tijdzone maken (-12 / + 12)
- Een correctie van de tijdzone is vereist wanner het DCF-signaal wel kan worden ontvangen, maar de tijdzone van de DCF-tijd afwijk (bijvoorbeeld, +1 = e en uur later).

6.1.3 Automatische terugstellung van de maximale en de minimale waarden

• In de instelmodus kunt u de MAX/+ of -MIN toets gebruiken om de automatische terugstelling van de maximale en de minimale waarden te activeren (AUTO MIN MAX ON) of te deactive-en.
• Is de automatische terugstellung activeert verschijnt permanent op het display AUTO.
• De maximum- en de minimumwaarden worden automatisch dagelijks om 0.00 h geset (zie: „Terugstellung van maximumen minimumwaarden").

6.2 Temperatuur

6.2.1 Weergave van maximum- en minimumwaarden

• Druk op de -/MIN toets in de normale modus. Op het display knippert MIN.
• De laagste meetwaarde van de binnentemperatuur sinds de laatste reset worden weergegeven, met aanduiding vanijd en datum van de opslag.
• Druk op de - / MIN toets om de minimumwaarde van de buiten-temperatuur op te vragen.
• Indien u meer dan een zender heeft aangesloten, kurz u met de CHANNEL toets:tussen de kanalen wisselen.
• Druk nog eens op de -/MIN toets om het display met de actuèle waarden te verkrijgen.
• Herhaal de procedure met de MAX/+ toets om de maximumwaarden op te vragen. Op het display knippert MAX.

Draadloos weerstation

6.2.2 Terugstellung van maximum- en minimumwaarden a) Handmatige terugstellung

• Druk op de SET toets en houd deze 3 seconden ingedrukt, wannneer op het display de maximum- en minimumwaarden verschijnen. De waarden worden gewist en op de actuèle Waarde teruggezet.

Voorwaarde: de automatische reset is ingeschakeld in de instelmodus (AUTO MIN MAX ON). AUTO verschijnt permanent op het display.
- De maximum- en de minimumwaarden worden automatisch dagelijks om 0.00 h geset.
- Een tussentijdse handmatige reset is ook möglichk.

6.3 Weersverwachting

6.3.1 Weersverwachtingssymbolen (Fig. 4)

• Het draadloze weerstation gebrukt 6 verschillende weersymbolen: zonnig, half bewolkt, bewolkt, regen, onweer, sneeuw.
  Sneeuw worden weergegeven, wanneer regen voorspeld is en de buitentemperatuur van kanaal 1 onder 0^ ligt.
• De weersverwachting via de symboolweergave heeft betrekking op eenperiode van 12-24 uer en geeft alleen een weertrend aan. Is het bijvoorbeeld momenteel bewolkt en wordt er regen aangegeven,duidt dit Niet op een verkeerd functioneren van het apparatus, maar geeft aan, dat de luchtdruk gedaal is en u een weersverslechtering moet verwachten, waar bij het echter nicht per se om regen hoeft te gaan. De precisie is ongeveer 70 - 75%

6.3.2 Weather Jack (Fig. 4)

• Weerbericht met de „Weather Jack“: shorts, sjaal, handschoenen of regenscherm? „Weather Jack“ toont in 28 variaties alitj de passende kleding voor het actuele wee en de buitentemperatuur.
• Opletten! De bekledingstoestand moet op de informatatie van de zender berusten, die op kanaal 1 ingevoerd zijn. Als de zender Niet buitenshuis is of als er geen zender op kanaal 1 is aangesloten, worden een verkeerd of geen display weergevegen.

6.3.3 Trendpijlen

• De trendpijl toont u of de luchtdruk in de afgelopen 3 uu stigt, daalt of gelijk blijft.

Draadloos weerstation

Stijgen (+1-2 hPa) Verbetering van het werk
↑ Snel stijgen Duidelijkke verbetering van (> + 2hPa) het weeer
Constant (± 1hPa) Stabiele weersomstandig-heden
Dalen (-1-2 hPa) Verslechtering van het weer
Snel dalen Duidelijkke verslechterting (> - 2hPa) van het weer

7. Standplaats en montage

• Zoek buitenshuis een schaduwrijke en een gegen regen beschermde plaatst uit voor de zender. Direct zonlicht vervalst de meetwaarden en continue vochtigkeit belast de elektronische componenten onnodynig.
• Plaats het basisapparaat in de woonruimte.
• Vermijd de nabijheid tot eventuele stoorbronnen die de radioontvangst kennen beinvoeden. De afstand van möglichke storingsbronnen (TV, computer, magnetron, draadloze telefoons, babyfoons) en grote metalen voorwerpen (bv. koelkast) dient tenminste 2 meter te zijn. Massieve wanden, in het bijzonder met metalen delen, kennen het bereik van de zender aanzienlijk beperken. In extremeGeVallen is het aan te bevelen, het toestelDICHTer bij het raam te zetten.
• Controller of een overdracht van de meetwaarden van de zender op de gewenste opstellingsplaatsaar het basisapparaatplaatsvindt en of het DCF-tijdsignaal kan worden ontvangen.
• Zoek eventuele een andere plaat voor de zender en/of het basisapparaat.
• Is de transmissie geslaagd, kut u de zender en het basisstation opstellen of met de wandbevestiging aan de muur monteren.
• Om de zender aan de muur te bevestigen, schroeft u de houder aan de muur en klikt u de zender in de houder.
• Gebruik het basisapparaat Niet in de onmiddelijkne nabijheid van een verwarming of andere warmtebronnen en stel het Niet bloat aan directe zonnestralen.

Draadloos weerstation

8. Batterijwissel

• Vervang de batterijen in het zender als het batterijsymbol op het display van de zender of op de buitenwaarden display van het basisapparaat verschijt.
• Wanner het batterijsymbol in het display van de binnenwaarden verschijnt, verrang dan de batterijen in het basisapparaat.
• Attentie: bij een batterijwissel要去 het contact tussen de zender en het basisapparaat waar worden hersteld - dus alsijd beiden apparaten van十几年e batterijen voorzien of handmatig de buitenzender zoeken.

9. Extra buitenzenders (optioneel)

• Als u meertere buitenzenders wilt aansluiten, kiest u met de 1 2 3 schuifschakelaar in het batterijvak van de buitenzender voor elke buitenzender een ander kanaal. Plaats er tweete nuwe batterijen 1,5 V AA in. Batterijen in de juiste poolrichting plaaten. Neem het basisapparaat dan in werkung of start het handmatig zenderzoeken:

-Kies met de CHANNEL toets de desbetreffende zender.
Houdt de CHANNEL toets drie seconden ingedrukt. De gere-gistreerde buitenzender (kanaal) worden gewist en het zenderzoeken begint.
Druk op de TX toets in het batterijvak van de betreffende zender. De gegevens worden onmiddelijk overgedragen.

• De buitenwaarden en het kanaalnummer verschijnen op het display van het basisapparaat. Als u meerere buitenzenders heeft aangesloten, kut u met de CHANNEL toets op het basisapparaatCUSden de kanalen 1-3 schakelen.

• U kunt ook een automatische kanaalwissel instellen. Na de LAST geregistreeerde zender (1 tot 3) verschijnt bij een volgende bediening van de CHANNEL toets een kringsymbol voor de automatische kanaalwissel. Druk nog eens op de CHANNEL toets om deze functie uit te schakelen.

• Na de successvolle inbedrijfstelling van de buitenzender sluit u het batterijvak waar zorgvuldig.

10. Storingswijzer Problem Oplossin

Geen indicatie op het basisapparaat/zender

• Batterijen in de juiste poolrichtingen plaatsen

Vervang debatterijen

Draadloos weerstation

Geen zender ontvangst Geen zender geinstalleerd Indicatie ^ 一 一 ^ 一 Controleer de batterijen van de zender voor kanaal 1/2/3 (gebruik alleen batterijen/accu's met een spanning van 1.5V)

Basisapparaat en zender opnieuw volgens de handleiding in bedrijf stellen
Handmatig zoeken van de buiten-zender starten
Zoek een andere plaatsvoor de buitenzender en/of het basisapp
Afstand:tussenbuitenzender en basisapparaatverminderen
Verwijder stoorbronnen

Geen DCF-ontvangst

Druk op de -/MIN toets en houd deze voor drie seconden ingedrukt om de initiaisisatie handmatig te starten
Ontvangstpoging in de nuit afwachten
Zoek een neue opstellingsplaats voor het apparaat
Tijd handmatig instellen
Verwijder stoorbronnen
Apparaat opniew volgens de handleiding in bedrijf stellen

Geen correcte weergave Vervang de batterijen

Neem contact op met de verkoper bij wie u dit product gekocht heeft als uw apparaat ondanks deze maatregelen nog steeds nicht werkt.

11. Afvoeren

Dit product en de verpakking zijn vervaardigd van hoogwaardige materialien en onderdelen, die kuren worden gerecycled en hergebruikt. Dit vermindert afval en spaart het milieu.

Voer de verpakking op milieuvriendelijkwijze af via de waarvoordbestemde inzamelsystemen.

Afvoeren van het elektrisch apparatus

Verwijder nicht vast ingebouwde batterijen en accu's uit het apparaat en voer die gescheden af.

Draadloos weerstation

Dit apparaat is gemarkeerd in overeenstemming met de EU-richtlijn (WEEE) over het verwijderen van elektrisch en elektronisch afval.

Dit product mag Niet met het huisvuil worden weggegooid. De gebruiker is verplicht om de apparatuur af te given bij een als zodenig erkende inleverpunt voor het afvoeren van afgedankte elektrische en elektronische apparatuur om een milieuvriendelijk afvoeren te garanderen. Inleveren is gratis. Neem de geldende voorschriften inucht!

Afvoeren van batterijen

Batterijen en accu's mogen Niet met het huisvuil worden weggegooid. Zij bevatten schadelijke stoffen die schadelijk+kunnen+zijn voor het milieu en de gezondheid indien zij op onjuiste wijze worden afgevoerd.

Als consument bent u wettelijk verplicht om gebruikte batterijen en accu's bij uw verkoper in te leveren of maar de waaroor bestemde inleverpunten volgens de nationale of lokale bepalingen te brengen om een milieuvriendelijk afvoeren te garanderen. Inleveren is gratis.

De benamingen van de zware metalen zijn: Cd=cadmium, Hg=kwik, Pb=lood

Temperatuur -40 °C... +60 °C

Precisie ± 1^ (0...+50°C).

± 1,5^ (-40 0^, + 50 60^)

Reikwijdte Maximaal 100 meter (vrije veld)

Transmissie frequente 433 MHz

Maximaal radiofrequentie

vermogen uitgezonden < 10mW

Draadloos weerstation

Spanningsvoorziening Batterijen

Basisapparaat Batterijen 2× 1,5V AA (niet inclusief)

Buitenzender Batterijen 2× 1,5V AA (niet inclusief) Wij bevelen alkalinebatterijen

Basisapparaat

Deze gelebruksaanwijzing of gedeelten eruit mogen alleen met toestemming van TFA Dostmann worden gespubliceerd. De technische gevevens van dit apparaat zich actuel bij het ter perse gaan en+kunnen zonder voorafgaande informatie worden gewijzigd.

De niedste technische gegevens en informatie over uw product kurz u vinden door het invoeren van het articikelnummer op unsere homepage.

EU-conformiteitsverklaring

Hierbij verzkaart TFA Dostmann dat het type radioapparatuur 35.1166 conform is met Richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres: www.tfa-dostmann.de/service/downloads/ce

www.tfa-dostmann.de

E-Mail: [e-mail]

Zum Ottersberg 12, 97877 Wertheim, Duitsland

06/22
