GEBRUIKSAANWIJZING BrematicPRO FA EM868 01 BRENNENSTUHL

Draadloze schakeladapter met energiemeting

Gebruiksaanwijzing

NL Gebruiksaanwijzing ...... Pagina 21

NL Draadloze schakeladapter met energiemeting 868.3 MHz

Legenda van de gebruikte pictogrammen....Pagina 22

Veiligheidsinstructies....Pagina 22

Correct gebruik....Pagina 22

Informatie over de draadloze werking....Pagina 23

Duty cycle ......Pagina 23

Omvang van de levering....Pagina 23

Technische gegevens....Pagina 23

Apparaatoverzicht......Pagina 23

Functie ...... Pagina 23

Voorbereidingen......Pagina 24

App / pc-software BrematicPRO downloaden....Pagina 24

Draadloos schakelstopcontact aan de BrematicPRO afstandsbediening koppelen....Pagina 24

Koppeling ongedaan maken ...... Pagina 24

Draadloos schakelstopcontact aan de BrematicPRO-gateway koppelen....Pagina 25

Fabrieksinstellingen terugzetten....Pagina 25

Apparaat reinigen....Pagina 25

Storing oplossen....Pagina 25

Afvoer ......Pagina 26

Service......Pagina 26

Fabrikant ...... Pagina 26

Conformiteitsverklaring....Pagina 26

Legenda van de gebruikte pictogrammen

	Lees a.u.b. de gebruiksaanwijzing! Voorzichtig! Brandgevaar!
	Neem de waarschuwingen en veiligheidsinstructies in acht!		Voer de verpakking en het apparaat op een milieuvriendelijke manier af!
	Voorzichtig! Kans op elektrische schokken!

Veiligheidsinstructies

De gebruiksaanwijzing maakt deel uit van dit product. Deze bevat belangrijke aanwijzingen omtrent veiligheid, gebruik en verwijdering. Maak uzelf vóór gebruik van het apparaat vertrouwd met alle bedienings- en veiligheidsinstructies. Gebruik het apparaat alleen zoals beschreven en voor de aangegeven gebruiksdoeleinden. Overhandig tevens alle documenten bij doorgifte van het apparaat aan derden.
WAARSCHUWING! LEVENSGEVAAR EN KANS OP ONGEVALLEN VOOR KLEUTERS EN KINDEREN! Laat kinderen nooit zonder toezicht bij het verpakkingsmateriaal. Er bestaat verstikkingsgevaar door inslikken of inademen van kleine onderdelen of folie. Kinderen onderschatten vaak de gevaren. Houd kinderen altijd uit de buurt van het apparaat. Het is geen speelgoed.
- Dit apparaat kan door kinderen vanaf 8 jaar alsmede door personen met verminderde fysieke, sensorische of mentale vaardigheden of een gebrek aan ervaring en kennis worden gebruikt, als zij onder toezicht staan of geïnstrueerd werden met betrekking tot het veilige gebruik van het apparaat en zij de hieruit voortvloeiende gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.
- Gebruik het apparaat alleen in een droge en stofvrije omgeving.
- Gebruik het apparaat alleen binnenshuis.
Stel het apparaat niet bloot aan ongunstige invloeden zoals vocht,

• voortdurend zonlicht,

• warmtebronnen,
• kou,
• trillingen.

⚠️ VOORZICHTIG! KANS OP LETSEL!

Wij zijn niet aansprakelijk voor materiële schade of persoonlijk letsel als gevolg van onjuist gebruik of het negeren van de veiligheids-instructies! In dergelijke gevallen vervalt de waarborg / garantie!

- Een ander gebruik dan in deze handleiding beschreven leidt tot schade aan het apparaat. Verander de constructie van het apparaat niet. Anders kan een veilig gebruik niet worden gewaarborgd.

Open de behuizing niet. Het apparaat bevat geen onderdelen die onderhouden moeten worden. Neem bij storingen contact op met de serviceafdeling.
Laat werkzaamheden aan het stroomnet uitsluitend in een spanningsloze toestand door een elektro-monteur uitvoeren.
- Het apparaat is niet geschikt als stroomonderbreker. De last wordt niet fysiek van het stroomnet losgekoppeld.
Neem het apparaat bij zichtbare beschadigingen niet in gebruik.
Plaats niet meerdere draadloze schakelstopcontacten achter elkaar.
- Verwijder bij storingen het apparaat meteen uit de wandcontactdoos.

BRANDGEVAAR!

• Sluit geen toestellen op het apparaat aan die bij onbeheerd in-schakelen brand of andere schade kunnen veroorzaken (bijv. strijkijzers).
  Schakel het apparaat niet ongecontroleerd en zonder toezicht in.
• Gebruik geen verlengkabel.
  Zorg ervoor dat de contactdoos waarop het aangesloten apparaat is aangebracht, vrij toegankelijk is en dat het apparaat niet afge- dekt wordt gebruikt.
• Voorkom overbelasting van het apparaat.
  Bij overbelasting bestaat brandgevaar of kan het apparaat beschadigd raken. De maximale belastbaarheid bedraagt 3600 W.

Correct gebruik

Het draadloze schakelstopcontact is uitsluitend bedoeld om de erop aangesloten verbruikers in droge binnenruimtes in en uit te schakelen en meetgegevens zoals spanning, opgenomen vermogen en energieverbruik te registreren.

Informatie over de draadloze werking

Dit apparaat werkt volgens het 868.3 MHz draadloze privé-protocol. De overdracht geschiedt op een niet exclusieve manier, daarom kunnen storingen niet worden uitgesloten.

De reikwijdte in gebouwen kan sterk afwijken van die in het vrije veld. Behalve het zendvermogen en de ontvangst-eigenschappen van de ontvanger spelen omgevingsinvloeden zoals bijv. luchtvochtigheid naast de bouwtechnische voorwaarden ter plaatse een belangrijke rol.

De reikwijdte kan voor een deel aanzienlijk worden beperkt door:

• wanden van hout, gips, beton, gewapend beton
• nabijheid van metaalhoudende en geleidende voorwerpen
• breedbandstoringen bijv. in woongebieden (DECT–telefoons, mobiele telefoons, draadloze koptelefoons, draadloze luidsprekers, draadloze weerstations, babyfoons)
• nabijheid van elektrische motoren, transformatoren, netadapters, computers

Duty cycle

De duty cycle is een wettelijk geregelde begrenzing van de zendtijd van apparaten die zenden in het 868 MHz bereik. Dat moet zorgen voor een probleemloze werking van apparaten die in het 868 MHz bereik werken. De maximale zendtijd van elk afzonderlijk apparaat bedraagt 1 % van een uur (dus 36 seconden / uur). Na het bereiken van de 1 %-limiet kan geen signaal worden verzonden tot de tijdsgrens van de duty cycle is verstreken, dus na een uur.

Omvang van de levering

1 x draadloze schakeladapter met energiemeting
1 x beknopte handleiding
1 x gebruiksaanwijzing (digitaal, als download)

Technische gegevens

Product-aanduiding: FA EM 868 01 W3600 3726

Art. nr.: 1294510

Draadloze frequentie: 868.3 MHz

Max. zendvermogen: < 20mW

Frequentieband: 868.1 - 868.5 MHz

Duty cycle: <1 % per uur

Voedingsspanning: 230 V / AC, 50 Hz

Schakelvermogen max.: 3600W

Stroomopname: < 1W

Omgevingstemperatuur: 0 °C tot 35 °C

Beschermingsgraad: IP20

Reikwijdte zonder obstakels: ca. 100 m

Afmetingen (b x h x d): 113,2 x 55 x 70,7 mm

Gewicht: 114 g

Het apparaat voldoet aan beschermingsklasse I, vervuiling: 2, nominale impulsspanning: 2500 V, bedrijfstype: S1, PTI175, niveau: 3, éénpolige onderbreking

Niet vervangbare, ingebouwde zekering: thermische zekering

Technische wijzigingen voorbehouden.

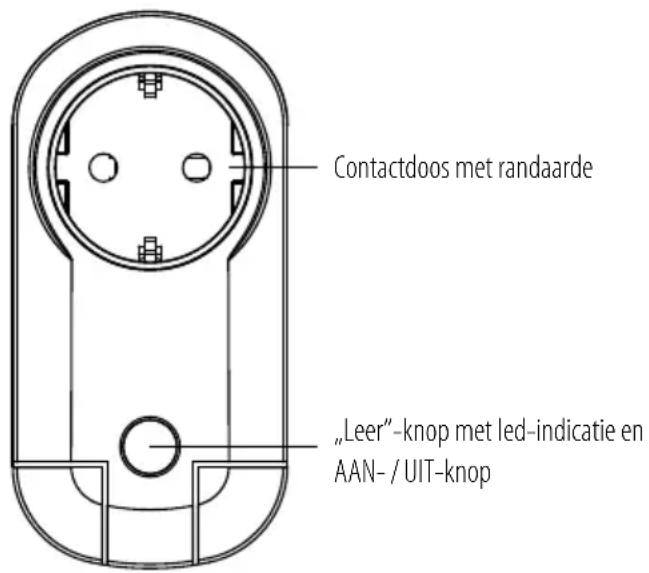

Apparaatoverzicht

Led-status

brandt groen indien aan knippert rood leermodus

knippert snel rood draadloos schakelstopcontact gereset

Functie

Het draadloze schakelstopcontact maakt deel uit van de Brennenstuhl Home Automation Systems BrematicPRO, die via de app of pc-software van BrematicPRO wordt aangestuurd. Het draadloze schakelstopcontact kan direct aan de BrematicPRO afstandsbediening worden gekoppeld en bediend. Om verdere software-gestuurde functies (bijv. timer-aansturing, lichtscènes, astro-functie) te kunnen gebruiken, kan deze via de BrematicPRO gateway in het Brennenstuhl Home Automation Systems BrematicPRO worden opgenomen. Behalve het in- en uitschakelen van aangesloten verbruikers, beschikt het apparaat over een meetfunctie: meetgegevens zoals spanning, opgenomen vermogen en energieverbruik worden aan de gateway doorgegeven en worden in de app / pc-software van BrematicPRO weergegeven.

Draadloze schakeladapter met energiemeting 868.3 MHz

Op het apparaat wordt het energieverbruik van de aangesloten apparaten in Wh opgeslagen. Het verbruik kan in de app via „Reset“ worden gewist.

Opmerking:

Welke componenten aan het draadloze schakelstopcontact te koppelen zijn, vindt u op www.brematic.com/nl/service.

Meer informatie over het koppelen van de componenten vindt u in de gebruiksaanwijzing van de desbetreffende BrematicPRO draadloze component.

Voorbereidingen

• Sluit het draadloze schakelstopcontact aan op een gemakkelijk toegankelijke contactdoos. De plaatselijke netspanning moet overeenkomen met de technische gegevens van het draadloze schakelstopcontact (zie „Technische gegevens“).
  ○ Controleer voor de ingebruikname hoeveel vermogen de verbruiker die u op het draadloze schakelstopcontact wilt aansluiten, opneemt. De maximale belastbaarheid bedraagt 3600 W.

App / pc-software BrematicPRO downloaden

De Brennenstuhl Home Automation Systems BrematicPRO wordt via de app / pc-software van BrematicPRO aangestuurd. De app is in de App Store en in de Google Play Store gratis verkrijgbaar. De pc-software kunt u op www.brematic.com/nl/service downloaden.

Volg voor het downloaden en de installatie de aanwijzingen op het beeldscherm.

Meer informatie over de app en de bediening ervan vindt u op www.brematic.com/nl/service.

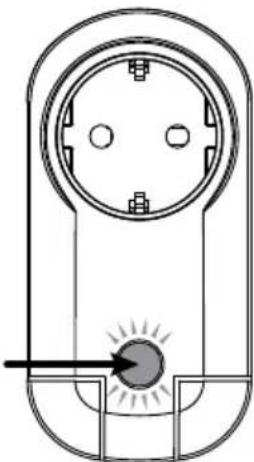

Draadloos schakelstopcontact aan de BrematicPRO afstandsbediening koppelen

Het draadloze schakelstopcontact kan direct aan de BrematicPRO afstandsbediening worden gekoppeld.

Druk terwijl de led knippert op een te reserveren linker knop van de draadloze BrematicPRO afstandsbediening. Als de beide apparaten succes- vol aan elkaar zijn gekoppeld, brandt de led groen. Het leer- proces is afgerond.

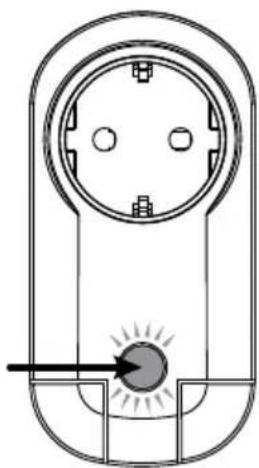

Koppeling ongedaan maken

Druk terwijl de led knippert op de desbetreffende rechter knop van de draadloze BrematicPRO afstandsbediening die u wilt ontkoppelen.

De ontkoppeling is afgesloten.

Draadloos schakelstopcontact aan de BrematicPRO-gateway koppelen

Door het opnemen in het Home Automation Systems BrematicPRO via de BrematicPRO-gateway is het mogelijk om met behulp van de app / pc-software BrematicPRO software-functies te gebruiken zoals bijv. timer-aansturing, lichtscènes, astro-functie (zonsopgang / -ondergang aansturing).

De app of de pc-software van BrematicPRO is geinstalleerd en geopend. De BrematicPRO-gateway is bedrijfsklaar.

○ Houd een minimale afstand aan van 50 cm tussen het apparaat en de gateway.

○ Open het menu „Instellingen“.

○ Kies het vertrek waarin u het apparaat wilt gebruiken.

○Selecteer„Apparaattoevoegen“.

○ Kies de frequentieband „868 MHz“.

Kies bij „Nieuw apparaat“ de optie „Schakelaar / Contactdoos“ en bevestig uw keuze met „Verder“.

○ Volg de aanwijzingen op uw beeldscherm.

○ Houd de „leer“-knop op het apparaat 3 seconden lang ingedrukt.

○ Voer een naam in voor het draadloze schakelstopcontact, bijv. „Schemerlamp woonkamer“.

○ Selecteer „Toevoegen“ om het apparaat aan het vertrek te koppelen.

○ Vervolgens via „Terug“ het submenu verlaten, dan op „Gereed“ klikken om het leerproces af te sluiten.

Het draadloze schakelstopcontact is nu opgenomen in het Home Automation Systems BrematicPRO.

○ Controleer het correct functioneren van het draadloze schakelstopcontact onder „Apparaat testen“ door het in en uit te schakelen. In dit submenu hebt u ook de mogelijkheid om het apparaat toe te voegen aan uw favorieten.

Meer informatie over de app en de bediening ervan vindt u op: www.brematic.com/nl/service

Fabrieksinstellingen terugzetten

Het apparaat kan op elk moment worden teruggezet naar de toestand waarin het geleverd is. Het terugzetten is noodzakelijk als het bijv. niet goed functioneert.

○ Houd de „leer“-knop minstens 6 seconden lang ingedrukt.

De led knippert snel en dooft na ca. 3 seconden. Het apparaat is teruggezet naar de fabriekstoestand.

Apparaat reinigen

GEVAAR! GEVAAR DOOR EEN ELEKTRISCHE SCHOK!

Voor het reinigen het apparaat loskoppelen van het stroomnet. Let erop dat er geen vloeistoffen in het apparaat terecht komen

Vloeistoffen die in het apparaat terecht komen kunnen kortsluiting veroorzaken.

○ Reinig vervolgens het apparaat met een droge, pluisvrije doek. Bij sterke verontreiniging kunt u de doek iets vochtig maken.

- Gebruik voor de reiniging geen reinigers die oplosmiddelen bevatten. Anders kan het oppervlak en de opdruk van het product beschadigd raken.

○ Dompel het apparaat nooit in water of andere vloeistoffen. Anders kan het apparaat beschadigd raken.

○ Controleer voor de volgende ingebruikname of het apparaat volledig droog is.

Storing oplossen

Probleem Mogelijkeoorzaak	Storing oplossen
Led knippert niet. Apparaat niet goed in de contactdoos gestoken.	Apparaat goed in de contactdoos steken. Controleer of de wandcontactdoos onder spanning staat.
Apparaat wordt niet herkend.	Apparaat bevindt zich buiten bereik van de gateway.	Afstand tot de gateway verkleinen.

Afvoer

De verpakking bestaat uit milieuvriendelijke grondstof- fen die u via de plaatselijke recyclingcontainers kunt afvoeren.

Uw gemeentelijke overheid verstrekt informatie over de mogelijkheden om het uitgediende product af te voeren.

Gooi het afgedankte product omwille van het milieu niet weg via het huisvuil, maar geef het af bij de daar- voor bestemde depots. Over inzamel-depots en hun openingstijden kunt u zich bij de desbetreffende be- voegde instanties informeren.

Service

Bij vragen over het product kunt u contact met ons opnemen via

Conformiteitsverklaring

Hiermee verklaren wij, de firma Hugo Brennenstuhl GmbH & Co.KG, dat de draadloze installatie type FA EM 868 01 W3600 3726 voldoet aan de richtlijn 2014/53/EU en 2011/65/EU (RoHS II). De volledige tekst van de EU-conformiteitsverklaring staat via het volgende internetadres ter beschikking:

www.brematic.com/nl/service/konformitaetserklaerung/ke_1294510.pdf

Dit apparaat voldoet aan de wettelijke, nationale en Europese eisen. Alle vermelde bedrijfsnamen en productaanduidingen zijn handelsmerken van de desbetreffende eigenaar.

Alle rechten voorbehouden.
