MANUALE UTENTE BrematicPRO FA EM868 01 BRENNENSTUHL

Adattatore via radio con interruttore con misurazione dell'energia

Manuale di istruzioni

IT Manuale di istruzioni....Pagina 27

Adattatore via radio con interruttore con misurazione dell'energia 868.3 MHz

Legenda dei pittogrammi utilizzati....Pagina 28

Avvertenze in materia di sicurezza....Pagina 28

Uso conforme....Pagina 29

Informazioni sul funzionamento radio....Pagina 29

Duty Cycle....Pagina 29

Contenuto della confezione ......Pagina 29

Dati tecnici....Pagina 29

Panoramica dell'apparecchio....Pagina 29

Funzionamento ...... Pagina 29

Fasi di preparazione....Pagina 30

Scaricare l'app / il software BrematicPRO per PC ...... Pagina 30

Configurazione dell'adattatore di commutazione radiocomandato con telecomando radio BrematicPRO....Pagina 30

Eliminazione dell'accoppiamento....Pagina 30

Impostazione dell'adattatore di commutazione radiocomandato tramite gateway BrematicPRO....Pagina 31

Ripristino delle impostazioni di fabbrica....Pagina 31

Pulizia dell'apparecchio....Pagina 31

Risoluzione dei problemi....Pagina 31

Assistenza....Pagina 32

Produttore......Pagina 32

Dichiarazione di conformità....Pagina 32

Legenda dei pittogrammi utilizzati

	Leggere il manuale di istruzioni per l'uso! Attenzione! Pericolo di incendio!
	Osservare le avvertenze e le indicazioni in materia di sicurezza!		Smaltire l'imballaggio e l'apparecchio in modo ecocompatibile!
	Attenzione! Pericolo di folgorazione!

Avvertenze in materia di sicurezza

del prodotto. Prima di utilizzare l'apparecchio, familiarizzarsi con tutte le avvertenze per l'uso e la sicurezza. Utilizzare l'apparecchio solo come descritto e per i campi di applicazione indicati. In caso di cessione a terzi dell'apparecchio, consegnare tutta la documentazione.

AVVERTIMENTO!

PERICOLO DI MORTE E DI

INCIDENTE PER BAMBINI E INFANTI! Non lasciare mai i bambini privi di sorveglianza con il materiale di imballaggio.

Sussiste un pericolo di soffocamento a causa dell'ingerimento o dell'inalazione di piccole componenti o pellicole. Spesso i bambini sottovalutano i pericoli. Tenere sempre l'apparecchio fuori dalla portata dei bambini. Esso non è un giocattolo.

Questo apparecchio può essere utilizzato dai bambini dagli 8 anni in su, da persone con capacità fisiche, sensoriali o mentali ridotte o da persone inesperte solo se supervisionate o preventivamente istruite sull'utilizzo in sicurezza dell'apparecchio e solo se informate dei pericoli legati all'apparecchio stesso. I bambini non possono giocare con questo apparecchio. La pulizia e la manutenzione non possono essere eseguite da bambini senza la supervisione di un adulto.

Utilizzare l'apparecchio solamente in un ambiente asciutto e privo di polvere.
Utilizzare l'apparecchio solamente in ambienti interni.
Non esporre l'apparecchio a condizioni sfavorevoli, quali

- umidità,

• luce solare costante,

• radiazione termica,

• freddo,

• vibrazioni.

ATTENZIONE! PERICOLO DI LESIONI!

Si declina ogni responsabilità per danni a cose e persone causati da un uso improprio o dall'inosservanza delle avvertenze di sicurezza! In suddetti casi decade il diritto di garanzia!
- Un utilizzo diverso da quello indicato nel presente manuale danneggia l'apparecchio. Non eseguire modifiche strutturali all'apparecchio. Ciò ne comprometterebbe la sicurezza quando in funzione.

PERICOLO DI FOLGORAZIONE!

Non aprire l'alloggiamento. L'apparecchio non contiene componenti che necessitano di manutenzione. In caso di malfunzionamento contattare l'assistenza.
Far eseguire eventuali interventi alla rete elettrica esclusivamente a tensione disattivata da personale qualificato.
L'apparecchio non è adatto alla messa fuori tensione. Il circuito di carico non è separato galvanicamente dalla rete.
Non mettere in funzione l'apparecchio in caso di danni visibili.
Non collegare più adattatori di commutazione radiocomandati in serie.
In caso di anomalie rimuovere immediatamente l'apparecchio dalla presa elettrica.

PERICOLO DI INCENDIO!

Non collegare all'apparecchio dispositivi che, accendendosi inavvertitamente, possono causare incendi o altri danni (ad es. ferri da stiro).
Non accendere l'apparecchio senza controllarlo o monitorarlo.
Non utilizzare alcuna prolunga.
Assicurarsi che la presa elettrica installata in prossimità dell'apparecchio collegato sia facilmente accessibile e che l'apparecchio non sia coperto quando viene messo in funzione.
- Evitare un sovraccarico dell'apparecchio.
In caso di sovraccarico può sussistere il pericolo di incendio o di danni all'apparecchio. Il carico massimo è di 3600 W.

Uso conforme

L'adattatore di commutazione radiocomandato serve esclusivamente ad accendere e spegnere i dispositivi ad esso connessi in locali interni asciutti e a rilevare dati quali la tensione, la potenza assorbita e il consumo di energia.

Informazioni sul funzionamento radio

Questo apparecchio lavora con il protocollo radio proprietario 868,3 MHz. La trasmissione radio viene realizzata tramite una via di trasmissione non esclusiva e, pertanto, non è possibile escludere interferenze.

Il raggio di ricezione negli edifici può discostarsi notevolmente da quelli all'aria aperta. Oltre alla potenza di trasmissione e alle caratteristiche di ricezione del ricevitore, svolgono un ruolo anche gli influssi ambientali, come ad es. l'umidità dell'aria e le condizioni strutturali del luogo.

Il raggio di ricezione può essere considerevolmente ridotto in parte da:

• pareti in legno, gesso, cemento, cemento armato
  • prossimità a oggetti metallici e a conduttori di calore
• interferenze della banda larga, ad es. in zone residenziali (telefoni DECT, telefoni cellulari, cuffie radio, altoparlanti radio, stazioni meteorologiche radio, sistemi di sorveglianza per neonati)
  • prossimità a motori elettrici, trasformatori, alimentatori, computer

Duty Cycle

Il Duty Cycle designa un limite temporale di trasmissione regolato per legge per quegli apparecchi che trasmettono in un intervallo pari a 868 MHz. In tal modo, si dovrebbe poter garantire un funzionamento ineccepibile degli apparecchi che operano in un intervallo di 868 MHz. Il tempo massimo di trasmissione di ciascun apparecchio è di 1 % all'ora (corrisponde a 36 secondi / ora). Dopo il raggiungimento del limite dell'1 %, l'invio non è possibile fino al termine del limite temporale del Duty Cycle, ossia dopo un'ora.

Contenuto della confezione

1 x adattatore via radio con interruttore con misurazione dell'energia
1 x guida rapida
1 x manuale di istruzioni per l'uso (digitale, da scaricare)

Dati tecnici

Denominazione prodotto: FA EM 868 01 W3600 3726

Art. n°: 1294510

Frequenza radio: 868,3 MHz

Potenza max. di trasmissione: < 20 mW

Banda di frequenza: 868,1 - 868,5 MHz

Duty Cycle: < 1 % / h

Tensione di alimentazione: 230 V / AC, 50 Hz

Potenza di commutazione max.: 3600 W

Corrente assorbita: < 1 W

Temperatura ambientale: da 0 °C a 35 °C

Grado di isolamento: IP20

Raggio di ricezione in campo libero: ca. 100 m

Dimensioni (L x H x P): 113,2 x 55 x 70,7 mm

Peso: 114g

L'apparecchio è conforme alla classe di isolamento I, impurità: 2, tensione nominale ad impulso: 2500V, modalità operativo: S1, PTI175, piano:

3, spegnimento unipolare

Fusibile integrato non sostituibile: fusibile termico

Ci riserviamo il diritto di apportare modifiche di carattere tecnico.

Panoramica dell'apparecchio

Presa elettrica con contatto di terra

Tasto di configurazione con indicatore di funzionamento a LED e tasto ON / OFF

Stato del LED

Emette una luce verde	Acceso
lampeggia una luce rossa	Modalità di configurazione
lampeggia velocemente una luce rossa	Ripristino dell'adattatore di commutazione radiocomandato

Funzionamento

L'adattatore di commutazione radiocomandato è parte integrante del sistema di automazione domestica di Brennenstuhl, comandato tramite app o software BrematicPRO per PC. L'adattatore di commutazione radiocomandato può essere accoppiato e collegato direttamente con

il telecomando radio BrematicPRO. Per poter usufruire di ulteriori funzioni basate su software (ad es. gestione del timer, gestione scenari, funzione astronomica) esso può essere collegato al sistema di automazione domestico BrematicPRO di Brennenstuhl tramite il gateway BrematicPRO. Oltre alla funzione di accensione e spegnimento dei dispositivi ad esso collegati, l'apparecchio dispone di una funzione di misurazione: i dati rilevati, quali la tensione, la potenza assorbita e il consumo di energia, vengono trasmessi al gateway e visualizzati nell'app / nel software BrematicPRO per PC.

Il consumo di energia dell'apparecchio collegato viene salvato in Wh sull'apparecchio. Il consumo può essere eliminato nell'app tramite "Reset".

Nota:

Visitare la pagina www.brematic.com/it/service per sapere quali componenti possono essere configurati con l'adattatore di commutazione radiocomandato.

Per ulteriori informazioni sulla configurazione dei componenti leggere il manuale di istruzioni del rispettivo componente radio BrematicPRO.

Fasi di preparazione

○ Connettere l'adattatore di commutazione radiocomandato a una presa elettrica facilmente accessibile. La tensione di rete locale deve corrispondere a quella indicata nei dati tecnici dell'adattatore di commutazione radiocomandato (vedi "Dati tecnici").
○ Verificare prima della messa in funzione la potenza assorbita del dispositivo in uso che si desidera collegare all'adattatore di commutazione radiocomandato. Il carico massimo è di 3600 W.

Scaricare l'app / il software BrematicPRO per PC

Il sistema di automazione domestica BrematicPRO di Brennenstuhl viene comandato tramite app o software BrematicPRO per PC. L'app è disponibile gratuitamente nell'App Store e nel Google Play Store. Il software per PC può essere scaricato dal sito www.brematic.com/it/service.

Per il download e l'installazione seguire le istruzioni presenti sul display.

Ulteriori informazioni sull'app e sul comando sono disponibili su www.brematic.com/it/service.

Configurazione dell'adattatore di commutazione radiocomandato con telecomando radio BrematicPRO

L'adattatore di commutazione radiocomandato può essere configurato direttamente dal telecomando radio BrematicPRO.

Premere e tenere premuto il tasto di configurazione per 3 secondi.

II LED lampeggia di rosso.

A B C D E

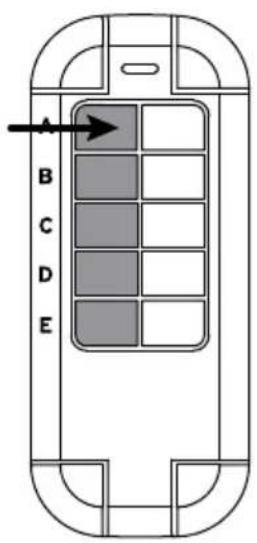

○ Mentre il LED lampeggia, pre- mere un tasto sinistro sul tele- comando radio BrematicPRO che si desidera impostare.

Una volta che i due apparecchi sono stati accoppiati, il LED si illuminerà di verde. La procedura di configurazione è terminata.

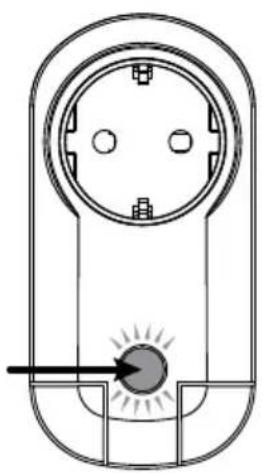

Eliminazione dell'accoppiamento

Premere e tenere premuto il tasto di configurazione per 3 secondi.

II LED lampeggia di rosso.

A B C D E

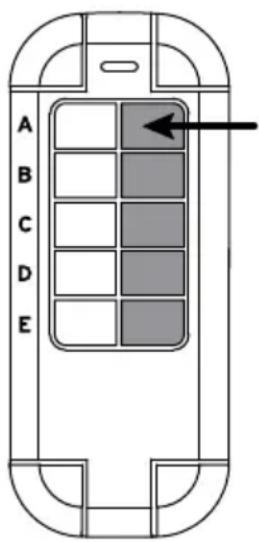

○ Mentre il LED lampeggia, pre- mere sul telecomando radio BrematicPRO il tasto destro di cui si desidera eliminare l'accoppiamento.

L'eliminazionedell'accoppiamento è conclusa.

Impostazione dell'adattatore di commutazione radiocomandato tramite gateway BrematicPRO

Per il collegamento al sistema di automazione domestica BrematicPRO mediante il gateway BrematicPRO è inoltre possibile utilizzare le funzioni basate su software, come ad es. comando del timer, comando degli scenari, funzione astronomica (comando alba / tramonto) con l'aiuto dell'app / del software per PC BrematicPRO.

L'app o il software BrematicPRO per PC è installato e aperto. Il gateway BrematicPRO è pronto per l'uso.

Mantenere una distanza minima di 50 cm tra l'apparecchio e il gateway.
○ Aprire il menu "Impostazioni".
○ Selezionare il locale in cui si desidera utilizzare l'apparecchio.
○Selezionare"Aggiungiapparecchio".
○ Selezionare la banda di frequenza "868 MHz".
○ Selezionare la voce "Interruttore / Presa" sotto "Nuovo apparecchi" e confermare con "Avanti".
○ Seguire le istruzioni sullo schermo.
Premere e tenere premuto per 3 secondi il tasto di configurazione sull'apparecchio.
Inserire una denominazione per l'adattatore di commutazione radiocomandato, ad es. "Lampada a stelo soggiorno".
○ Selezionare "Aggiungi" per assegnare l'apparecchio al locale.
○ Abbandonare in seguito il locale premendo "Indietro"; premere infine "Fine" per terminare la procedura di configurazione.

L'adattatore di commutazione radiocomandato è ora connesso al sistema di automazione domestica BrematicPRO.

- Verificare il corretto funzionamento dell'adattatore di commutazione radiocomandato alla voce "Test apparecchio" procedendo tramite questa funzione all'accensione e allo spegnimento.

In questo sottomenu vi è la possibilità di aggiungere l'apparecchio ai Preferiti.

Ulteriori informazioni sull'app e sul comando sono disponibili sul sito: www.brematic.com/it/service

Ripristino delle impostazioni di fabbrica

L'apparecchio può essere ripristinato in qualsiasi momento alle impostazioni di fabbrica. Il ripristino risulta necessario nel caso di un malfunzionamento.

Premere il tasto di configurazione per almeno 6 secondi. Il LED lampeggia velocemente e si spegne dopo ca. 3 secondi. L'apparecchio è stato ripristinato.

Pulizia dell'apparecchio

⚠️ PERICOLO! PERICOLO DI FOLGORAZIONE!

Scollegare l'apparecchio dalla corrente elettrica prima di pulirlo. Assicurarsi che nell'apparecchio non penetrino liquidi. Ciò potrebbe provocare cortocircuiti.

Pulire l'apparecchio con un panno asciutto e privo di pelucchi. In caso di incrostazioni è possibile inumidire leggermente il panno.
Per la pulizia non utilizzare detersivi contenenti solventi. Si potrebbe altrimenti danneggiare la superficie e la scritta dell'apparecchio.
○ Non immergere mai l'apparecchio in acqua o in altri liquidi. In caso contrario, l'apparecchio può subire danni.
Prima di riutilizzare l'apparecchio, assicurarsi che sia completamente asciutto.

Risoluzione dei problemi

Problema Possibile causa Risoluzione dei problemi
Il LED non lampeggia.	L'apparecchio non è correttamente collegato alla presa elettrica.	Inserire corretta-mente l'apparecchio nella presa elettrica.Si prega di verificare che ci sia corrente nella presa elettrica a muro.
L'apparecchio non viene riconosciuto.	Apparecchio al di fuori del raggio di ricezione del gateway.	Ridurre la distanza dal gateway.

Smaltimento

L'imballaggio è composto da materiali ecocompatibili

che possono essere smaltiti presso i siti di raccolta locali per il riciclaggio.

Informarsi presso l'amministrazione comunale o locale circa le possibilità di smaltimento del prodotto usato.

Per questioni di tutela ambientale non gettare il prodotto usato tra i rifiuti domestici; provvedere invece al suo corretto smaltimento. Presso l'amministrazione competente è possibile ricevere informazioni circa i siti di raccolta e i relativi orari di apertura.

Assistenza

Per domande sul prodotto contattarci su www.brematic.com/it/service.

Tel.: [phone] (gratuito)

Produttore

Dichiarazione di conformità

Con la presente l'azienda Hugo Brennenstuhl GmbH & Co.KG dichiara che il tipo di impianto radio FA EM 868 01 W3600 3726 è conforme alla direttiva 2014/53/UE e alla direttiva 2011/65/UE (RoHS II). Il testo completo della dichiarazione UE di conformità è disponibile al seguente indirizzo Internet: www.brematic.com/it/service/konformitaets-erklaerung/ke_1294510.pdf

Il presente apparecchio è stato realizzato in osservanza dei requisiti legali europei e nazionali. Tutti i nomi delle aziende riportate e le denominazioni dei prodotti costituiscono un marchio di fabbrica del rispettivo titolare.

Tutti i diritti riservati.

Smart up your home.

www.brematic.com

Brematic® PRO
