MANUALE UTENTE BrematicPRO UPMS868 01 W400 BRENNENSTUHL

Attuatore sotto intonaco con interruttore

Manuale di istruzioni

IT Manuale di istruzioni....Pagina 27

Attuatore sotto intonaco con interruttore 868.3 MHz

Legenda dei pittogrammi utilizzati....Pagina 28

Avvertenze in materia di sicurezza....Pagina 28

Uso conforme....Pagina 28

Informazioni sul funzionamento radio....Pagina 29

Duty Cycle....Pagina 29

Contenuto della confezione ...... Pagina 29

Dati tecnici....Pagina 29

Panoramica dell'apparecchio....Pagina 29

Lato anteriore....Pagina 29

Raccordi....Pagina 29

Funzionamento ...... Pagina 29

Montaggio ...... Pagina 30

Scaricare la app /il software per PC BrematicPRO ......Pagina 30

Configurazione del attuatore sotto intonaco con interruttore al telecomando radio BrematicPRO....Pagina 30

Eliminazione dell'accoppiamento ...... Pagina 31

Configurazione del attuatore sotto intonaco con interruttore al gateway BrematicPRO.....Pagina 31

Ripristino delle impostazioni....Pagina 31

Pulizia dell'apparecchio....Pagina 32

Eliminazione dei guasti ...... Pagina 32

Smaltimento....Pagina 32

Assistenza....Pagina 32

Produttore......Pagina 32

Dichiarazione di conformità....Pagina 32

Legenda dei pittogrammi utilizzati
	Leggere il manuale di istruzioni per l'uso! Attenzione! Pericolo incendio!
	Osservare le avvertenze e le indicazioni in materia di sicurezza!		Smaltire l'imballaggio e l'apparecchio in modo ecocompatibile!
	Attenzione! Pericolo di folgorazione!

Avvertenze in materia di sicurezza

del prodotto. Prima di utilizzare l'apparecchio, familiarizzare con tutte le avvertenze per l'uso e la sicurezza. Utilizzare l'apparecchio solo come descritto e per i campi di applicazione indicati. In caso di cessione a terzi dell'apparecchio, consegnare tutta la documentazione.

AVVERTIMENTO!

PERICOLO DI MORTE E DI

INCIDENTE PER BAMBINI E INFANTI! Non lasciare mai i bambini privi di sorveglianza con il materiale di imballaggio.

Sussiste un pericolo di soffocamento a causa dell'ingerimento o dell'inalazione di piccole componenti o pellicole. Spesso i bambini sottovalutano i pericoli. Tenere sempre l'apparecchio fuori dalla portata dei bambini. Esso non è un giocattolo.

- Questo apparecchio può essere utilizzato da bambini di età superiore agli 8 anni, da persone con capacità fisiche, sensoriali o mentali ridotte o da persone inesperte solo se supervisionate o preventivamente istruite sull'utilizzo in sicurezza del prodotto e solo se informate dei pericoli legati al prodotto stesso. I bambini non possono giocare con questo apparecchio. La pulizia e la manutenzione non possono essere eseguite da bambini senza la supervisione di un adulto.

Utilizzare l'apparecchio solamente in un ambiente asciutto e privo di polvere.
Utilizzare l'apparecchio solamente in ambienti interni.
Non esporre l'apparecchio a condizioni sfavorevoli, quali - umidità,

- luce solare costante,

- radiazione termica,

• freddo,
• vibrazioni.

ATTENZIONE! PERICOLO DI LESIONI!

Si declina ogni responsabilità per danni a cose e persone causati da un uso improprio o dall'inosservanza delle avvertenze di sicurezza! In suddetti casi decade il diritto di garanzia!
- Un utilizzo diverso da quello indicato nel presente manuale danneggia il dispositivo. Non eseguire modifiche strutturali all'apparecchio. Ciò ne comprometterebbe la sicurezza quando in funzione.

PERICOLO DI FOLGORAZIONE!

Non aprire l'involucro. L'apparecchio non contiene componenti che necessitano di manutenzione. In caso di malfunzionamento contattare l'assistenza.
Far eseguire eventuali lavori alla rete elettrica esclusivamente a tensione disattivata da personale qualificato.
In assenza di conoscenze tecniche, non eseguire in nessun modo il montaggio, ma incaricare un esperto in materia.
Non mettere in funzione l'apparecchio in caso di danni visibili.

PERICOLO DI INCENDIO!

L'installazione del prodotto deve essere affidata a un elettrotecnico qualificato (per es. un elettricista) che conosca le prescrizioni vigenti in materia (ad es. VDE, ossia l'associazione tedesca degli elettrotecnici).

Non collegare all'apparecchio a dispositivi che, accendendosi senza supervisione, possono causare incendi o altri danni (ad es. ferri da stiro).
Non accendere l'apparecchio senza controllarlo o monitorarlo.
- Evitare un sovraccarico dell'apparecchio.
In caso di sovraccarico può sussistere il pericolo di incendio o di danni all'apparecchio. Il carico massimo ammonta a ca. 400 W.

Uso conforme

Il attuatore sotto intonaco con interruttore serve esclusivamente ad accendere e spegnere i dispositivi radio in uso connessi in locali interni asciutti.

Informazioni sul funzionamento radio

Questo apparecchio lavora con il protocollo radio proprietario 868,3 MHz. La trasmissione radio viene realizzata tramite una via di trasmissione non esclusiva e, pertanto, non è possibile escludere interferenze. Il raggio di ricezione negli edifici può discostarsi da quelli all'aria aperta. Oltre alla potenza di trasmissione e alle caratteristiche del ricevitore, svolgono un ruolo anche le influenze ambientali come ad es. l'umidità dell'aria e le condizioni strutturali del luogo.

Il raggio di ricezione può essere considerevolmente ridotto in parte da:

• pareti in legno, gesso, cemento, cemento armato
• prossimità a oggetti metallici e conduttori di calore
- interferenza della banda larga, ad es. in zone residenziali (telefoni DECT, telefoni cellulari, cuffie radio, altoparlanti radio, stazioni meteorologiche radio, sistemi di sorveglianza per neonati)
• prossimità a motori elettrici, trasformatori, alimentatori, computer

Duty Cycle

Il Duty Cycle designa un limite temporale di trasmissione regolato per legge per quegli apparecchi che trasmettono in un intervallo pari a 868 MHz. In tal modo, si dovrebbe poter garantire un funzionamento senza problemi degli apparecchi che operano in un intervallo di 868 MHz. Il tempo massimo di trasmissione di ciascun apparecchio è di 1 % all'ora (corrisponde a 36 secondi / ora). Dopo il raggiungimento del limite dell'1 % l'invio non è possibile fino al termine del limite temporale del Duty Cycle, ossia dopo un'ora.

Contenuto della confezione

1 x attuatore sotto intonaco con interruttore
1 x guida rapida
1 x manuale di istruzioni per l'uso (digitale, per il download)

Dati tecnici

Denominazione prodotto: UPMS 868 01 W400 3726

Art. n°: 1294710

Frequenza radio: 868,3 MHz

Banda di frequenza: 868,1 - 868,5 MHz

Potenza max. di trasmissione: < 20 mW

Duty Cycle: < 1 % / h

Tensione di alimentazione: 230 V / AC, 50 Hz

Potenza di commutazione max.: 400 W

Corrente assorbita: 1,3 W

Temperatura ambiente: da 0 °C a 35 °C

Grado di isolamento: IP00

Raggio di ricezione in campo libero: ca. 100 m

Dimensioni (L x A x P): 52 x 49,5 x 16,9 mm

Peso: 30 g

Ci riserviamo il diritto di apportare modifiche di carattere tecnico.

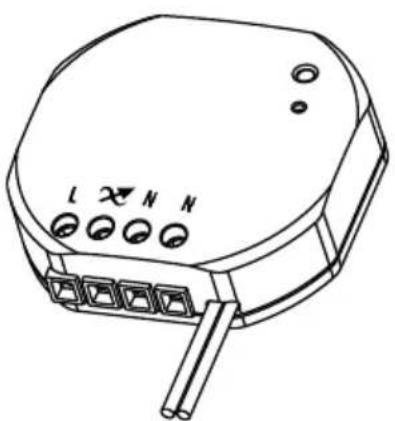

Panoramica dell'apparecchio

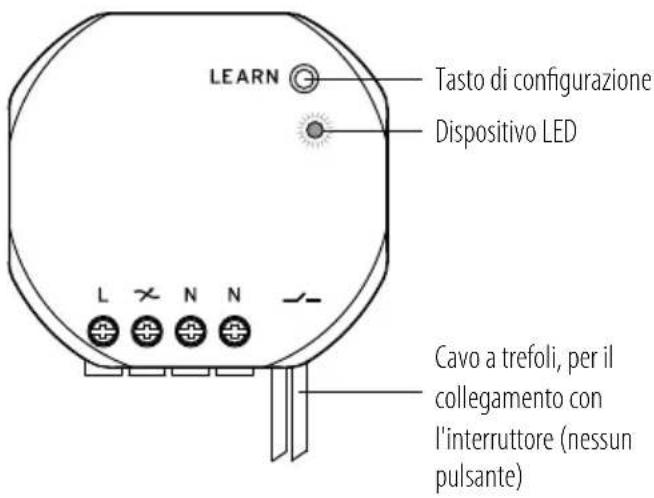

Lato anteriore

LEARN Tasto di configurazione Dispositivo LED L X N N Cavo a trefoli, per il collegamento con l'interruttore (nessun pulsante)

Raccordi

L Attacco conduttore esterno L 230 V fase (ingresso)

Attacco esterno inserito L 230 V fase (in uso)

N Attacco conduttore neutro N 230 V (in uso)

N Attacco conduttore di neutro N 230 V (entrata)

Funzionamento

Il attuatore sotto intonaco con interruttore è parte integrante del sistema di automazione domestica BrematicPRO di Brennenstuhl, comandato tramite app o software BrematicPRO da PC. Il attuatore sotto intonaco con interruttore può essere accoppiato e acceso direttamente con il

Attuatore sotto intonaco con interruttore 868.3 MHz

telecomando radio BrematicPro. Per poter usufruire di ulteriori funzioni basate su software (ad es. gestione del timer, gestione scenari, funzione astronomica) esso può essere collegato al sistema di automazione domestico BrematicPRO di Brennenstuhl tramite il gateway BrematicPRO.

Per sapere quali componenti possono sono compatibili con il attuatore sotto intonaco con interruttore, visitare la pagina www.brematic.com/it/service.

Per ulteriori informazioni sulla configurazione dei componenti leggere il manuale di istruzioni del rispettivo componente radio BrematicPRO.

Montaggio

Nota: prima del montaggio verificare che il prodotto si trovi all'interno del raggio di azione del gateway.

ATTENZIONE! PERICOLO DI FOLGORAZIONE!

Eseguire l'installazione dell'apparecchio esclusivamente a tensione disattivata! Staccare la rete di alimentazione elettrica spegnendo l'apposito dispositivo di sicurezza automatico o estraendo la sicura. Assicurarsi che non venga riacceso senza autorizzazione; collo-care ad es. un cartello di avviso.
Prima di procedere al montaggio, verificare l'assenza di tensione della rete elettrica con un adeguato strumento di misurazione.
La tensione di rete locale deve corrispondere a quella indicata nei dati tecnici dell'apparecchio (vedi „Dati tecnici”).
Verificare prima del montaggio la potenza assorbita del dispositivo in uso che si desidera collegare all'apparecchio.

Il carico massimo ammonta a ca. 400 W.

Utilizzare l'apparecchio obbligatoriamente in una presa incassata o sporgente adeguata oppure montarlo in un altro alloggiamento idoneo.
Utilizzare l'apparecchio in un solo posto fisso.
ATTENZIONE! Pericolo di cortocircuito per collegamento dell'interruttore! Isolare le estremità dei cavi della coppia trefoli per evitare cortocircuiti.

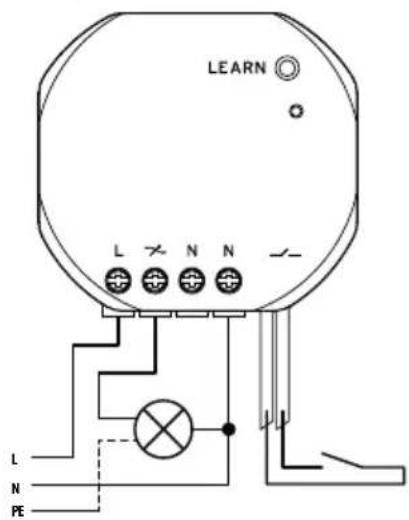

Collegare il cavo della tensione di rete ai morsetti a vite L e N (N = conduttore di neutro, L = fase) (vedi fig.).
Collegare il dispositivo in uso ad entrambi i morsetti a vite centrali (vedi fig.).
Per dispositivi in uso con un attacco PE / conduttore di terra, il conduttore di terra deve essere collegato.

Un cavo senza potenziale esterno (senza pulsante) può essere collegato al cavo elettrico. Il dispositivo radio può anche essere acceso o spento tramite l'interruttore esterno.

Allo stato di consegna i cavi elettrici sono isolati mediante incamiciatura isolante. Rimuovere l'incamiciatura isolante per es. con un coltello, prima di collegare l'interruttore esterno ai cavi elettrici.
Durante il montaggio assicurarsi che il tasto di configurazione sia posizionato liberamente nella parte anteriore dell'alloggiamento e che non possa venir attivato inavvertitamente.

Scaricare la app / il software per PC BrematicPRO

Il sistema di automazione domestica BrematicPRO di Brennenstuhl viene comandato tramite app o software BrematicPRO da PC. La app è disponibile gratuitamente nell'App Store e nel Google Play Store. Il software PC può essere scaricato su www.brematic.com/it/service. Per il download e per l'installazione seguire le istruzioni sul display.

Ulteriori informazioni sulla app e sul comando sono disponibili su www.brematic.com/it/service.

Configurazione del attuatore sotto intonaco con interruttore al telecomando radio BrematicPRO

Il attuatore sotto intonaco con interruttore può essere configurato direttamente al telecomando radio BrematicPro. Per ulteriori possibilità vedere la lista di compatibilità all'indirizzo www.brematic.com/it/service.

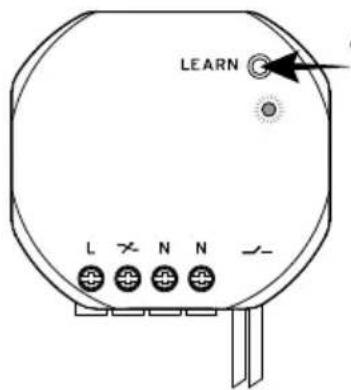

Premere e tenere premuto il tasto di configurazione per 3 secondi. Il LED lampeggia di rosso.

A B C D E

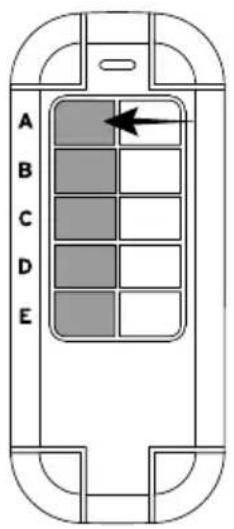

○ Mentre il LED lampeggia, premere un tasto sinistro sul telecomando radio BrematicPRO che si desidera impostare. Una volta che i due apparecchi sono stati accoppiati, il LED del dispositivo si illuminerà di verde. La procedura di impostazione è terminata e il dispositivo è attivato.

Eliminazione dell'accoppiamento

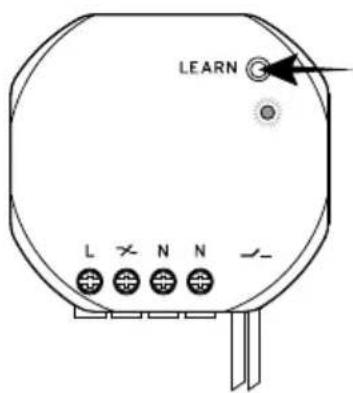

Premere e tenere premuto il tasto di configurazione per 3 secondi. Il LED lampeggia di rosso.

A B C D E

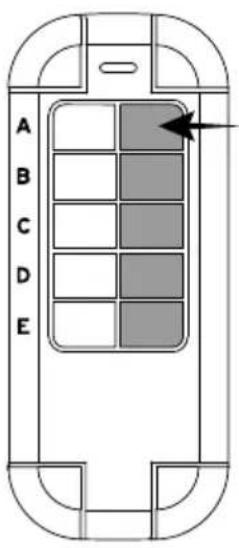

Mentre il LED lampeggia, premere il tasto destro sul telecomando radio BrematicPRO, di cui si desidera eliminare l'accoppiamento. L'eliminazione dell'accoppiamento è conclusa.

Configurazione del attuatore sotto intonaco con interruttore al gateway BrematicPRO

Per il collegamento al sistema di automazione domestica BrematicPRO mediante il gateway BrematicPRO è inoltre possibile, con l'aiuto della app / software PC BrematicPRO, utilizzare le funzioni basate su software, come ad es. comando del timer, comando degli scenari, funzione astronomica (comando alba/tramonto).

L'app o il software per PC BrematicPRO è installato e aperto. Il gateway BrematicPRO è pronto per l'esercizio.

• Mantenere una distanza minima di 50 cm dall'apparecchio al gateway.
  ○ Aprire il menu „Impostazioni“.
  ○ Selezionare il locale in cui si desidera utilizzare l'apparecchio.
  ○ Selezionare la banda di frequenza „868 MHz“.
  ○ Selezionare „Aggiungidispositivo“.
  ○ Selezionare la voce „Interruttore / Presa“ sotto „Nuovo apparecchio“ e confermare con „Avanti“.
  ○ Seguire le istruzioni sul display.
  Premere e tenere premuto per 3 secondi il tasto di impostazione situato sull'apparecchio.
  Inserire una denominazione dell'apparecchio per l'apparecchio, ad esempio „Lampada salotto“.
  ○ Selezionare „Aggiungi“ per assegnare il dispositivo al locale.
  ○ Abbandonare in seguito il locale premendo „Indietro“; premere infine „Fine“ per terminare la procedura di configurazione.

Il attuatore sotto intonaco con interruttore è ora connesso al sistema di automazione domestica BrematicPRO.

- Verificare il corretto funzionamento del attuatore sotto intonaco con interruttore alla voce „Test apparecchio“ procedendo tramite questa funzione all'accensione e allo spegnimento del dispositivo in uso.

In questo sottomenu vi è la possibilità di aggiungere l'apparecchio ai Preferiti.

Maggiori informazioni sull'app e il comando sono disponibili sulla pagina iniziale del nostro sito www.brematic.com/it/service.

Ripristino delle impostazioni

Il dispositivo può essere ripristinato in qualsiasi momento alle impostazioni di fabbrica. Nel caso di un malfunzionamento, il ripristino risulta necessario.

Premere il tasto di configurazione per almeno 6 secondi. Il LED si illumina brevemente e si spegne dopo ca. 3 secondi. Il dispositivo è stato ripristinato.

Pulizia dell'apparecchio

⚠️ PERICOLO! PERICOLO DI FOLGORAZIONE!

Scollegare l'apparecchio dalla corrente elettrica prima di pulirlo. Assicurarsi che nell'apparecchio non penetrino liquidi. Ciò potrebbe provocare cortocircuiti.

○ Pulire il dispositivo con un panno asciutto e privo di pelucchi. In caso di incrostazioni è possibile inumidire leggermente il panno.
Per la pulizia non utilizzare detersivi contenenti solventi. Si potrebbe altrimenti danneggiare la superficie e la scritta dell'apparecchio.
○ Non immergere mai l'apparecchio in acqua o in altri liquidi. Si potrebbe altrimenti danneggiare il prodotto.
Prima di riutilizzare l'apparecchio, assicurarsi che sia completa- mente asciutto.

Eliminazione dei guasti

Problema Motivo possibile Eliminazione
		dei guasti
Il LED non lampeggia.	Apparecchio non installato corretta-mente.Il meccanismo di sicurezza non è acceso.	Far eseguire l'instal-lazione da personale esperto. Verificare la presenza di corrente elettrica.Accendere il mecca-nismo di sicurezza.
L'apparecchio non viene riconosciuto.	Apparecchio al di fuori del raggio di ricezione del gateway.	Ridurre la distanza dal gateway.

Smaltimento

L'installaggio è composto da materiali ecologici che possono essere smaltiti presso i siti di raccolta locali per il riciclo.

Informarsi presso l'amministrazione comunale o locale circa le possi- bilità di smaltimento del prodotto usato.

Per questioni di tutela ambientale non gettare il prodotto usato tra i rifiuti domestici; provvedere invece al suo corretto smaltimento. Presso l'amministrazione competente è possibile ricevere informazioni circa i siti di raccolta e i relativi orari di apertura.

Assistenza

Per domande sul prodotto contattarci su www.brematic.com/it/service. Tel.: [phone] (gratuito)

Produttore

Dichiarazione di conformità

Con la presente l'azienda Hugo Brennenstuhl GmbH & Co.KG dichiara che il tipo di impianto radio UPMS 868 01 W400 3726 è conforme alla direttiva 2014/53/UE e alla direttiva 2011/65/UE (RoHS II). Il testo completo della dichiarazione UE di conformità è disponibile al seguente indirizzo web: www.brennenstuhl.com/it/service/konformitaetserklaerung/ke_1294710.pdf

Il presente prodotto è stato realizzato nell'osservanza dei requisiti legali europei e nazionali. Tutti i nomi delle aziende riportate e le denominazioni dei prodotti costituiscono un marchio di fabbrica del rispettivo titolare.

Tutti i diritti riservati.
