Type de produit	Commutateur sans fil ON/OFF avec raccordement interrupteur
Marque	Brennenstuhl
Modèle	BrematicPRO UPMS868 01 W400
Fréquence radio	868.3 MHz
Puissance d'émission max.	< 20 mW
Duty Cycle	< 1 % par heure
Tension d'alimentation	230 V / AC, 50 Hz
Puissance de commutation max.	400 W
Consommation électrique	1,3 W
Température ambiante	0 °C à 35 °C
Indice de protection	IP00 (usage intérieur sec)
Dimensions (L x h x p)	52 x 49,5 x 16,9 mm
Poids	30 g
Contenu de la livraison	1 commutateur, 1 mode d'emploi bref, 1 mode d'emploi numérique
Fonctions principales	Commutation sans fil ON/OFF, raccordement interrupteur externe, couplage télécommande et Gateway, programmation via application ou logiciel PC
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec, non pelucheux ; ne pas immerger
Sécurité	Installation hors tension par un électricien qualifié ; ne pas ouvrir le boîtier ; ne pas brancher d'appareils dangereux sans surveillance (ex. fer à repasser)
Pièces détachées et réparabilité	Pas de pièces réparables par l'utilisateur ; contacter le service après-vente
Informations générales	Fabriqué par Hugo Brennenstuhl GmbH & Co. KG ; service : www.brematic.com/fr/service, téléphone gratuit 0080048720743

FOIRE AUX QUESTIONS - BrematicPRO UPMS868 01 W400 BRENNENSTUHL

Comment installer le commutateur sans fil BrematicPRO UPMS868 ?

L'installation doit être effectuée hors tension par un électricien qualifié. Branchez les câbles de tension secteur aux bornes L et N, puis le consommateur aux bornes centrales. Un interrupteur externe peut être raccordé aux câbles toronnés. Montez l'appareil dans un boîtier encastré ou apparent approprié.

Comment coupler le commutateur à la télécommande radio BrematicPRO ?

Appuyez sur la touche de programmation pendant 3 secondes jusqu'à ce que la LED clignote en rouge. Pendant le clignotement, appuyez sur la touche souhaitée de la télécommande. La LED s'allume en vert pour confirmer le couplage.

Comment intégrer le commutateur au système BrematicPRO Gateway ?

Ouvrez l'application ou le logiciel PC BrematicPRO, allez dans 'Réglages', choisissez la pièce, sélectionnez la bande 868 MHz, puis 'Ajouter un appareil'. Suivez les instructions à l'écran et appuyez sur la touche de programmation pendant 3 secondes. Attribuez un nom à l'appareil et confirmez.

Quelle est la puissance maximale que le commutateur peut commuter ?

La puissance de commutation maximale est de 400 W (pour des charges résistives). Ne dépassez pas cette limite pour éviter tout risque d'incendie ou de dommage.

Puis-je utiliser le commutateur en extérieur ?

Non, l'indice de protection est IP00, ce qui signifie qu'il est uniquement adapté à une utilisation en intérieur sec. Évitez l'humidité, la poussière et les intempéries.

Comment restaurer les paramètres d'usine du commutateur ?

Appuyez sur la touche de programmation pendant au moins 6 secondes. La LED clignote rapidement puis s'éteint après environ 3 secondes, indiquant la réinitialisation.

Pourquoi la LED ne clignote-t-elle pas ?

Cela peut être dû à une installation incorrecte ou à un disjoncteur désactivé. Vérifiez la présence de courant et faites vérifier l'installation par un électricien si nécessaire.

L'appareil n'est pas reconnu par le Gateway, que faire ?

Assurez-vous que le commutateur se trouve à moins de 50 cm du Gateway lors de la programmation. Si le problème persiste, réduisez la distance ou supprimez les obstacles métalliques.

Où puis-je télécharger l'application BrematicPRO ?

L'application est disponible gratuitement sur l'App Store (iOS) et Google Play Store (Android). Le logiciel PC peut être téléchargé sur www.brematic.com/fr/service.

Que faire en cas de dysfonctionnement ou de panne ?

Consultez le guide de dépannage dans la notice. Si le problème persiste, contactez le service après-vente au 0080048720743 (appel gratuit) ou via www.brematic.com/fr/service.

MODE D'EMPLOI BrematicPRO UPMS868 01 W400 BRENNENSTUHL

Commutateur sans fil ON / OFF avec raccordement interrupteur

Mode d'emploi

Mode d'emploi.... Page 15

4 rue de Bruxelles · F-67170 Bernolsheim

Blegistrasse 13 · CH-6340 Baar

www.brematic.com

4 rue de Bruxelles · F-67170 Bernolsheim

Blegistrasse 13 · CH-6340 Baar

www.brematic.com

Commutateur sans fil on / OFF avec raccordement interrupteur 868.3 mhz

Légende des pictogrammes utilisés.... Page 16

Consignes de sécurité.... Page 16

Utilisation conforme Page 16

Informations sur le fonctionnement radio Page 17

Duty Cycle.... Page 17

Contenu de la livraison Page 17

Caractéristiques techniques Page 17

Aperçu de l'appareil Page 17

Avant Page 17

Raccordements... Page 17

Fonctionnalité Page 18

Montage... Page 18

Télécharger l'application / le logiciel pour PC BrematicPRO Page 18

Programmer l'commutateur sans fil ON / OFF avec raccordement interrupteur sur la télécommande radio BrematicPRO Page 19 Programmer le commutateur sans fil ON / OFF avec raccordement interrupteur sur la télécommande radio BrematicPRO Page 19

Supprimer le couplage.... Page 19

Programmer l'commutateur sans fil ON / OFF avec raccordement interrupteur sur le BrematicPRO Gateway Page 19 Programmer le commutateur sans fil ON / OFF avec raccordement interrupteur sur le BrematicPRO Gateway Page 19

Restaurer les paramètres d'usine... Page 20

Nettoyer l'appareil. Page 20

Dépannage Page 20

Mise au rebut.... Page 20

Service...... Page 20

Fabricant... Page 20

Déclaration de conformité...... Page 20

Légende des pictogrammes utilisés
	Lire le mode d'emploi ! Attention ! Risque d'incendie !
	Respecter les avertissements et consignes de sécurité !		Mettez l'emballage et l'appareil au rebut dans le respect de l'environnement !
	Attention ! Risque d'électrocution !

Consignes de sécurité

Avant d'utiliser l'appareil, familiarisez-vous avec toutes les instructions d'utilisation et consignes de sécurité. N'utilisez cet appareil que conformément aux instructions et dans les domaines d'application spécifiés. Si vous donnez l'appareil à des tiers, remettez-leur également la totalité des documents.

Avertissement! DANGER de MORT et RISQUE d'accident pour les enfants en BAS âge

ET LES ENFANTS ! Ne laissez jamais les enfants manipuler les emballages sans surveillance. Risque de suffocation en cas d'ingestion ou d'inhalation de petites pièces ou de films plastiques. Les enfants sous-estiment souvent les dangers. Toujours tenir l'appareil hors de portée des enfants. Ce n'est pas un jouet.

Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus ainsi que par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience ou de connaissances, s'ils sont surveillés ou s'ils ont été informés de l'utilisation sûre de l'appareil et comprennent les risques liés à son utilisation. Les enfants ne doivent pas jouer avec cet appareil. Le nettoyage et l'entretien du produit ne doivent pas être effectués par des enfants laissés sans surveillance. - Faites fonctionner l'appareil uniquement dans un environnement sec et sans poussières. - Faites fonctionner l'appareil uniquement dans des espaces intérieurs. N'exposez pas l'appareil à des conditions défavorables, comme • l'humidité,

• le rayonnement solaire permanent, • le rayonnement thermique, • le froid, • les vibrations.

Attention ! RISQUE de blessures!

• Nous déclinons toute responsabilité en cas de dommages matériels ou corporels causés par une manipulation incorrecte ou par le non-respect des consignes de sécurité ! Dans de tels cas, la garantie est annulée !
• Toute utilisation autre que celle décrite dans ce mode d'emploi conduit à un endommagement de l'appareil. N'effectuez aucune modification de la structure de l'appareil. Dans le cas contraire, un fonctionnement sûr ne peut être garanti.

RISQUE de CHOC électrique !

N'ouvrez pas le boîtier. L'appareil ne contient pas de pièce nécessitant un entretien. En cas de problème, contactez le service. Les travaux sur le réseau électrique doivent être uniquement effectués hors tension et exclusivement confiés à un électricien spécialisé. Si vous ne disposez pas des connaissances nécessaires, n'effectuez pas le montage vous-même, mais faites appel à un spécialiste. - Ne faites pas fonctionner l'appareil en cas de dommages visibles.

RISQUE d'incendie!

L'installation du produit ne doit être effectuée que par un spécialiste qualifié (par ex. électricien) familiarisé avec les prescriptions en vigueur (par ex. VDE).

• Ne branchez à l'appareil aucun dispositif terminal dont la mise en route sans surveillance peut entraîner un incendie ou d'autres dégâts (comme des fers à repasser par exemple).
• Ne branchez pas l'appareil sans contrôle ni surveillance.
• Évitez une surcharge de l'appareil. Une surcharge peut entraîner un incendie ou une dégradation de l'appareil. La charge maximale est d'environ 400 W.

Utilisation conforme

L'commutateur sans fil ON / OFF avec raccordement interrupteur est uniquement destiné à allumer et éteindre les consommateurs raccordés à l'actionneur radio dans des pièces intérieures sèches. Le commutateur sans fil ON / OFF avec raccordement interrupteur est uniquement destiné à allumer et éteindre les consommateurs raccordés à l'actionneur radio dans des pièces intérieures sèches.

Informations sur le fonctionnement radio

Cet appareil fonctionne sur base du protocole radio propriétaire 868.3 MHz. La transmission radio est réalisée sur un trajet de propagation non exclusif. Ainsi, des perturbations ne peuvent pas être exclues.

La portée dans des bâtiments peut donc être différente de celle en zone dégagée. Hormis la puissance d'émission et les propriétés de réception du récepteur, des conditions environnementales, comme par exemple l'humidité de l'air et les spécificités de construction sur place, jouent un rôle important.

La portée peut être en partie fortement réduite à cause de :

• parois en bois, plâtre, béton, béton armé - la proximité d'objets métalliques et conducteurs - perturbations à bande large, par exemple dans des zones résidentielles (téléphones DECT, téléphones portables, écouteurs radio, haut-parleurs radio, station météo radioguidées, systèmes de surveillance pour bébés) - la proximité de moteurs électriques, transformateurs, blocs d'alimentation, ordinateurs

Le Duty Cycle désigne une limitation de la durée d'émission définie par la loi concernant les appareils qui émettent dans la plage de fréquences de 868 MHz. Ainsi, un fonctionnement sans faille des appareils fonctionnant dans la plage des 868 MHz doit être assuré. La durée maximale d'émission d'un appareil est de 1 % d'une heure (ce qui correspond à 36 secondes / heure). Après avoir atteint cette limite de 1 %, une émission n'est plus possible jusqu'à ce que la limitation de temps du Duty Cycle soit achevée, c'est-à-dire après une heure.

Contenu de la livraison

1 x commutateur sans fil ON / OFF avec raccordement interrupteur 1 x mode d'emploi bref 1 x mode d'emploi (numérique, à télécharger)

Caractéristiques techniques

Désignation du produit : UPMS 868 01 W400 3726

N° d'art.: 1294710

Fréquence radio : 868.3 MHz

Bande de fréquences : 868.1 - 868.5 MHz

Puissance d'émission max.: < 20 mW

Duty Cycle: < 1 % par h

Tension d'alimentation : 230 V / AC, 50 Hz

Puissance de commutation max. : 400 W

Consommation électrique : 1,3 W

Température ambiante : 0 °C à 35 °C

Indice de protection : IP00

Dimensions (l x h x p) : 52 x 49,5 x 16,9 mm

Poids : 30 g

Sous réserve de modifications techniques.

Avant

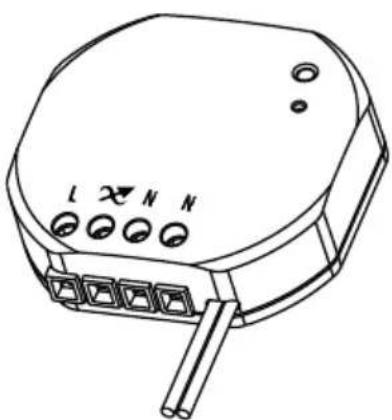

Raccordements

L Raccordement de conducteur externe L phase 230 V (entrée)

Raccordement de conducteur neutre N 230 V (consommateur)

Conducteur extérieur activé phase L 230 V (consommateur)

Raccordement de conducteur neutre N 230 V (entrée)

Fonctionnalité

L'commutateur sans fil ON / OFF avec raccordement interrupteur fait partie du système Brennenstuhl Home Automation BrematicPRO, piloté par l'application ou le logiciel pour PC BrematicPRO. L'commutateur sans fil ON / OFF avec raccordement interrupteur peut être directement couplé à la télécommande radio BrematicPRO et être commuté. Pour pouvoir utiliser d'autres fonctions basées sur un logiciel (par ex. contrôle du timer, contrôle de scènes, fonction astro), il peut être couplé au Brennenstuhl Home Automation Systems BrematicPRO par le biais du BrematicPRO Gateway.

Pour savoir quels composants sont compatibles avec le commutateur sans fil ON / OFF avec raccordement interrupteur, consultez l'adresse : www.brematic.com/fr/service.

Dans le mode d'emploi de chaque composant radio BrematicPRO, vous trouverez des informations supplémentaires sur la programmation de ces composants.

Montage

Remarque : Vérifiez avant le montage si le produit se trouve dans la zone de couverture du Gateway.

Attention ! RISQUE d'électrocution!

Effectuer l'installation du produit uniquement hors tension ! Mettez hors tension la ligne électrique du réseau en coupant les disjoncteurs correspondants ou en retirant le fusible. Sécurisez-les contre toute remise en marche non autorisée, par ex. avec un panneau d'avertissement. Avant le montage, vérifier l'absence de tension sur la ligne réseau à l'aide d'un appareil de mesure approprié. La tension réseau locale doit correspondre aux caractéristiques techniques de l'appareil (voir Caractéristiques techniques). Avant le montage, vérifiez la puissance absorbée par le consommateur que vous souhaitez brancher à l'appareil.

La charge maximale est d'environ 400 W.

Faire impérativement fonctionner l'appareil dans un boîtier encastré ou apparent approprié, ou bien le monter dans un autre boîtier approprié. Faire uniquement fonctionner l'appareil de manière stationnaire. ATTENTION ! Risque de court-circuit de connexion de commutateur ! Isolez les extrémités de la paire de torons afin d'éviter les courts-circuits.

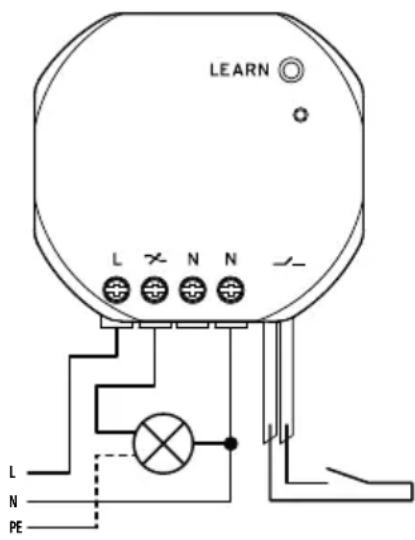

○ Branchez les câbles de tension secteur aux pinces à vis L et N (N = fil neutre, L = phase) (voir Fig.). ○ Branchez le consommateur aux deux pinces à vis centrales (voir Fig.). Dans le cas de consommateurs équipés d'un branchement PE / conducteur de terre, le conducteur de terre doit être raccordé. Un commutateur externe sans potentiel (pas de bouton) peut être branché au câble toronné. Le commutateur externe permet de plus d'allumer ou d'éteindre l'actionneur radio. Les câbles toronnés sont isolés à l'aide de gaines à leur sortie d'usine. Retirez les gaines isolantes, p. ex. avec un couteau, avant de raccorder le commutateur externe aux câbles toronnés. Lors du montage, veillez à ce que la touche de programmation sur le côté avant de l'appareil soit accessible et non actionnée par inadvertance.

Télécharger l'application / le logiciel pour PC brematicpro

Le système Brennenstuhl Home Automation BrematicPRO est piloté par l'application ou le logiciel pour PC BrematicPRO. L'application est disponible gratuitement dans l'App Store et dans le Google Play Store. Le logiciel PC peut être téléchargé sur le site www.brematic.com/fr/service. Pour le téléchargement et l'installation de l'application, suivez les instructions à l'écran.

Télécharger dans

l'App Store

DISPONIBLE SUR

Google Play

Informations complémentaires relatives à l'application et à l'utilisation du produit disponibles à l'adresse www.brematic.com/fr/service.

Programmer le commutateur sans fil on / OFF avec raccordement interrupteur sur la télécommande radio brematicpro

Le commutateur sans fil ON / OFF avec raccordement interrupteur peut être directement programmé à la télécommande radio BrematicPRO. Pour d'autres possibilités, vous trouverez une liste de compatibilité sur www.brematic.com/fr/service.

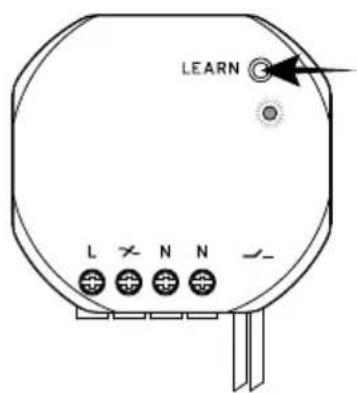

○ Appuyez sur la touche de programmation et maintenez-la enfoncée pendant 3 secondes.

La LED clignote en rouge.

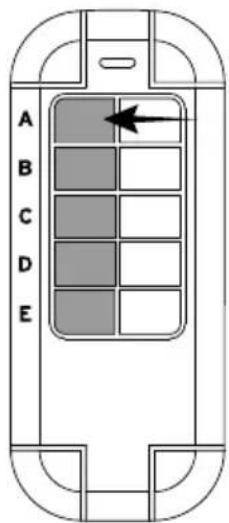

Pendant que la LED clignote, appuyez sur une touche que vous souhaitez coupler sur la gauche de la télécommande BrematicPRO.

Après le couplage réussi des deux appareils, la LED de l'actionneur s'allume en vert. Le processus de programmation est finalisé et l'actionneur est activé.

Supprimer le couplage

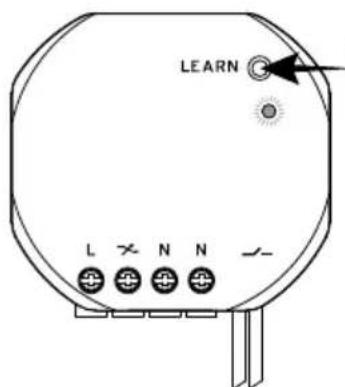

Appuyez sur la touche de programmation et maintenez-la enfoncée pendant 3 secondes.

La LED clignote en rouge.

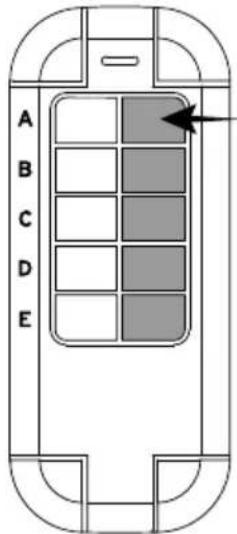

Pendant que la LED clignote, appuyez sur la touche sur la droite de la télécommande BrematicPRO que vous souhaitez découpler. Le processus de découplage est terminé.

Programmer le commutateur sans fil on / OFF avec raccordement interrupteur sur le brematicpro gateway

Lors de l'intégration dans le Home Automation Systems BrematicPRO via le BrematicPRO Gateway, grâce à l'application / au logiciel pour PC BrematicPRO, il est possible d'utiliser des fonctionnalités basées sur logiciel, comme par exemple la commande du timer ou des scènes, les fonctions astro (commande du lever et du coucher de soleil).

L'application ou le logiciel PC pour BrematicPRO est installé(e) et ouvert(e). Le BrematicPRO Gateway est prêt à fonctionner.

Respectez une distance minimale de 50 cm entre l'appareil et le Gateway. ○ Ouvrez le menu «Réglages». ○ Choisissez la pièce dans laquelle vous souhaitez utiliser l'appareil. ○ Sélectionnez la bande de fréquence «868 MHz». ○ Choisissez «Ajouter un appareil». Au point «Nouvel appareil», choisissez le point «Interrupteur / Prise» et confirmez votre choix avec «Suivant». Suivez les instructions sur l'écran. Appuyez sur la touche de programmation située sur l'appareil et maintenez-la enfoncée pendant 3 secondes. Entrez une désignation d'appareil pour l'appareil, par exemple «Lampe de la salle de séjour». - Sélectionnez «Ajouter» pour attribuer l'appareil à la pièce. - Quittez ensuite la pièce avec «Retour», puis appuyez sur «Terminé» pour achever le processus de programmation.

L'commutateur sans fil ON / OFF avec raccordement interrupteur est maintenant intégré au Home Automation Systems BrematicPRO. Le commutateur sans fil ON / OFF avec raccordement interrupteur est maintenant intégré au Home Automation Systems BrematicPRO.

Vérifiez le bon fonctionnement de l'commutateur sans fil ON / OFF avec raccordement interrupteur sous «Tester l'appareil» en allumant et éteignant l'appareil consommateur par le biais de cet interrupteur. Vérifiez le bon fonctionnement du commutateur sans fil ON / OFF avec raccordement interrupteur sous «Tester l'appareil» en allumant et éteignant l'appareil consommateur par le biais de cet interrupteur.

Dans ce sous-menu, il vous est également possible d'ajouter l'appareil aux favoris.

Retrouvez plus d'informations complémentaires relatives à l'application et à l'utilisation du produit sur la page d'accueil du site : www.brematic.com/fr/service.

Restaurer les paramètres d'usine

L'appareil peut à tout moment être restauré à son état de livraison. Cette réinitialisation est nécessaire en cas de dysfonctionnement.

○ Appuyez sur la touche de programmation pendant au moins 6 secondes. La LED clignote rapidement et s'éteint après environ 3 secondes. L'appareil a été restauré.

⚠️ DANGER ! RISQUE de décharge électrique !

Séparez l'appareil du réseau électrique avant de le nettoyer. Veillez à ce qu'aucun liquide ne pénètre dans l'appareil. La présence de liquide dans l'appareil peut entraîner un court-circuit.

Nettoyez l'appareil à l'aide d'un chiffon sec et ne peluchant pas. Vous pouvez humidifier légèrement le chiffon en cas de salissures importantes. N'utilisez pas de nettoyant à base de solvant pour le nettoyage. La surface et l'inscription de l'appareil pourraient sinon être endommagées. ○ N'immergez jamais l'appareil dans de l'eau ou d'autres liquides. Dans le cas contraire, le produit pourrait être endommagé. Assurez-vous que l'appareil soit entièrement sec avant de l'utiliser de nouveau.

Dépannage

Problème Cause possible Dépannage
La LED ne clignote pas.	Appareil installé de manière incorrecte. Disjoncteur désactivé.	Faire effectuer l'installation en bonne et due forme. Contrôler la présence de courant. Activer le disjoncteur.
L'appareil n'est pas reconnu.	L'appareil est hors de portée du Gateway.	Réduire la distance au Gateway.

Mise au rebut

L'emballage se compose de matières recyclables pouvant être mises au rebut dans les déchetteries locales.

Renseignez-vous auprès de votre commune ou de votre ville sur les possibilités de mise au rebut du produit usagé.

Afin de contribuer à la protection de l'environnement, veuillez ne pas jeter votre produit usagé dans les ordures ménagères, éliminez-le de manière appropriée. Pour obtenir des renseignements concernant les points de collecte et leurs horaires d'ouverture, vous pouvez contacter votre municipalité.

Service

Vous trouverez les informations détaillées concernant le produit sur le site : www.brematic.com/fr/service.

Tél. : [phone] (appel gratuit)

Fabricant

4 rue de Bruxelles · F-67170 Bernolsheim

Blegistrasse 13 · CH-6340 Baar

www.brematic.com

Déclaration de conformité

Par la présente, nous, société Hugo Brennenstuhl GmbH & Co. KG, déclarons que le type de matériel radio UPMS 868 01 W400 3726 est conforme aux directives 2014/53/EU et 2011/65/EU (RoHS II). La déclaration de conformité européenne est disponible en version complète à l'adresse Internet suivante : www.brennenstuhl.com/fr/service/konformitaetserklaerung/ke_1294710.pdf

Ce produit est conforme aux exigences légales, nationales et européennes en application. Tous les noms de société et de produit cités dans ce document sont des marques déposées par leurs propriétaires respectifs.

Tous droits réservés.
