GEBRUIKSAANWIJZING BrematicPRO UPMS868 01 W400 BRENNENSTUHL

Draadloze actor met schakelaar koppeling verzonken inbouw

Gebruiksaanwijzing

NL Gebruiksaanwijzing ...... Pagina 21

NL Draadloze actor met schakelaar koppeling verzonken inbouw 868.3 MHz

Legenda van de gebruikte pictogrammen....Pagina 22

Veiligheidsinstructies....Pagina 22

Correct gebruik....Pagina 22

Informatie over de draadloze werking....Pagina 23

Duty cycle (arbeidscyclus) ......Pagina 23

Omvang van de levering....Pagina 23

Technische gegevens....Pagina 23

Apparaatoverzicht....Pagina 23

Voorkant....Pagina 23

Aansluitingen....Pagina 23

Functie......Pagina 23

Montage....Pagina 24

App / pc-software BrematicPRO downloaden....Pagina 24

Draadloze actor met schakelaar koppeling verzonken inbouw aan de

BrematicPRO afstandsbediening koppelen....Pagina 24

Koppeling ongedaan maken....Pagina 25

Draadloze actor met schakelaar koppeling verzonken inbouw aan de

BrematicPRO-gateway koppelen....Pagina 25

Fabrieksinstellingen terugzetten....Pagina 25

Apparaat reinigen....Pagina 26

Storing oplossen....Pagina 26

Afvoer ......Pagina 26

Service......Pagina 26

Fabrikant ......Pagina 26

Conformiteitsverklaring....Pagina 26

Legenda van de gebruikte pictogrammen

	Lees a.u.b. de gebruiksaanwijzing! Voorzichtig! Brandgevaar!
	Neem de waarschuwingen en veiligheidsinstructies in acht!		Voer de verpakking en het apparaat op een milieuvriendelijke manier af!
	Voorzichtig! Kans op elektrische schokken!

Veiligheidsinstructies

De gebruiksaanwijzing maakt deel uit van dit product. Deze bevat belangrijke aanwijzingen omtrent veiligheid, gebruik en verwijdering. Maak uzelf vóór gebruik van het apparaat vertrouwd met alle bedienings- en veiligheidsinstructies. Gebruik het apparaat alleen zoals beschreven en uitsluitend voor de aangegeven gebruiksdoeleinden. Overhandig tevens alle documenten bij doorgifte van het apparaat aan derden.

WAARSCHUWING! LEVENSGEVAAR EN KANS OP ONGEVALLEN VOOR KLEUTERS EN KINDEREN! Laa

kinderen nooit zonder toezicht bij het verpakkingsmateriaal. Er bestaat verstikkingsgevaar door inslikken of inademen van kleine onderdelen of folie. Kinderen onderschatten vaak de gevaren. Houd kinderen altijd uit de buurt van het apparaat. Het is geen speelgoed.

• Dit apparaat kan door kinderen vanaf 8 jaar alsmede door personen met verminderde fysieke, sensorische of mentale vaardigheden of een gebrek aan ervaring en kennis worden gebruikt, als zij onder toezicht staan of geinstrueerd werden met betrekking tot het veilige gebruik van het apparaat en zij de hieruit voortvloeiende gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.
• Gebruik het apparaat alleen in een droge en stofvrije omgeving.
• Gebruik het apparaat alleen binnenshuis.
  Stel het apparaat niet bloot aan ongunstige invloeden zoals

• vocht,

• voortdurend zonlicht,

• warmtebronnen,
• kou,
• trillingen.

VOORZICHTIG! KANS OP VERWONDING!

- Wij zijn niet aansprakelijk voor materiële schade of persoonlijk letsel als gevolg van onjuist gebruik of het negeren van de

veiligheidsinstructies! In dergelijke gevallen vervalt de waarborg / garantie!

- Een ander gebruik dan in deze handleiding beschreven leidt tot schade aan het apparaat. Verander de constructie van het apparaat niet. Anders kan een veilig gebruik niet worden gewaarborgd.

GEVAAR VOOR ELEKTRISCHE SCHOKKEN!

Open de behuizing niet. Het apparaat bevat geen onderdelen die onderhouden moeten worden. Neem bij storingen contact op met de serviceafdeling.
Laat werkzaamheden aan het stroomnet uitsluitend in een spanningsloze toestand door een elektro-monteur uitvoeren.
- Voer de montage in geen geval zelf uit als u niet over vakkennis beschikt, maar huur een vakman in.
Neem het apparaat bij zichtbare beschadigingen niet in gebruik.

BRANDGEVAAR!

Het product mag alleen door een gekwalificeerde elektro-vakman (bijv. een elektricien) worden geïnstalleerd die op de hoogte is van de hiervoor geldende voorschriften (bijv. VDE).

• Sluit geen toestellen op het apparaat aan die bij onbeheerd inschakelen brand of andere schade kunnen veroorzaken (bijv. strijkijzers).
  Schakel het apparaat niet ongecontroleerd en zonder toezicht in.
• Voorkom overbelasting van het apparaat.
  Bij overbelasting bestaat brandgevaar of kan het apparaat beschadigd raken. De maximale belastbaarheid bedraagt 400 W.

Correct gebruik

De draadloze actor met schakelaar koppeling verzonken inbouw is uitsluitend bedoeld om de erop aangesloten verbruikers in droge binnenruimtes in en uit te schakelen.

Informatie over de draadloze werking

Dit apparaat werkt volgens het 868.3 MHz draadloze privé-protocol. De overdracht geschiedt op een niet exclusieve manier, daarom kunnen storingen niet worden uitgesloten.

De reikwijdte in gebouwen kan sterk afwijken van die in de vrije ruimte. Behalve het zendvermogen en de ontvangst-eigenschappen van de ontvanger spelen omgevingsinvloeden zoals bijv. luchtvochtigheid naast de bouwtechnische bedingingen ter plaatse een belangrijke rol.

De reikwijdte kan voor een deel aanzienlijk worden beperkt door:

• wanden van hout, gips, beton, gewapend beton
• nabijheid van metaalhoudende en geleidende voorwerpen
• breedbandstoringen bijv. in woongebieden (DECT-telefoons, mobiele telefoons, draadloze koptelefoons, draadloze luidsprekers, draadloze weerstations, babyfoons)
• nabijheid van elektrische motoren, transformatoren, netadapters, computers

Duty cycle (arbeidscyclus)

De duty cycle is een wettelijk geregelde begrenzing van de zendtijd van apparaten die zenden in het 868 MHz bereik. Dat moet zorgen voor een probleemloze werking van apparaten die in het 868 MHz bereik werken. De maximale zendtijd van elk afzonderlijk apparaat bedraagt 1 % van een uur (dus 36 seconden / uur). Na het bereiken van de 1 %-limiet kan geen signaal worden verzonden tot de tijds-grens van de duty cycle is verstreken, dus na een uur.

Omvang van de levering

1 x draadloze actor met schakelaar koppeling verzonken inbouw
1 x beknopte handleiding
1 x gebruiksaanwijzing (digitaal, als download)

Technische gegevens

Product-aanduiding: UPMS 868 01 W400 3726

Art.nr.: 1294710

Draadloze frequentie: 868.3 MHz

Frequentieband: 868.1 - 868.5 MHz

Max. zendvermogen: < 20 mW

Duty cycle: < 1 % per uur

Voedingsspanning: 230 V / AC, 50 Hz

Schakelvermogen max.: 400 W

Stroomopname: 1,3 W

Omgevingstemperatuur: 0 °C tot 35 °C

Beschermingsgraad: IP00

Reikwijdte zonder obstakels: ca. 100 m

Afmetingen (b x h x d): 52 x 49,5 x 16,9 mm

Gewicht: 30 g

Technische wijzigingen voorbehouden.

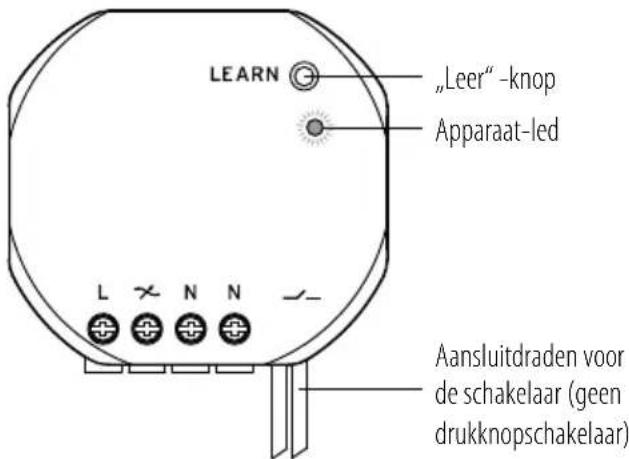

Apparaatoverzicht Voorkant

LEARN „Leer“-knop Apparaat-led L N N Aansluitdraden voor de schakelaar (geen drukknopschakelaar)

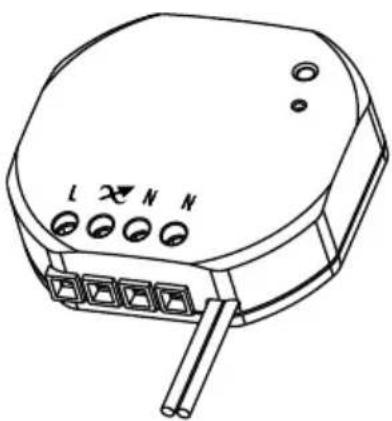

Aansluitingen

L Aansluiting fasedraad L 230 V (ingaand)

N Aansluiting nuldraad N 230V (verbruiker)

Geschakelde fasedraad L 230V (verbruiker)

N Aansluiting nuldraad N 230V (ingaand)

Functie

De draadloze actor met schakelaar koppeling verzonken inbouw maakt deel uit van de Brennenstuhl Home Automation Systems BrematicPRO, die via de app of pc-software van BrematicPRO wordt aangestuurd. De draadloze actor met schakelaar koppeling verzonken inbouw kan direct aan de BrematicPro afstandsbediening worden gekoppeld en

Draadloze actor met schakelaar koppeling verzonken inbouw 868.3 MHz

bediend. Om verdere software-gestuurde functies (bijv. timer-aansturing, lichtscènes, astro-functie) te kunnen gebruiken, kan deze via de BrematicPRO gateway in het Brennenstuhl Home Automation Systems BrematicPRO worden opgenomen.

Welke componenten compatibel zijn met de draadloze actor met schakelaar koppeling verzonken inbouw, vindt u op www.brematic.com/nl/service.

Meer informatie over het koppelen van de componenten vindt u in de gebruiksaanwijzing van de desbetreffende BrematicPRO draadloze component.

Montage

Opmerking: controleer voor de montage of het product zich binnen de reikwijdte van de gateway bevindt.

⚠️ VOORZICHTIG! KANS OP ELEKTRISCHE SCHOKKEN!

• Voer de installatie van het apparaat alleen in spanningsloze toestand uit! Maak de toevoerleiding van het stroomnet spannings-loos door de bijbehorende zekeringautomaat uit te schakelen of de zekering eruit te draaien. Beveilig deze tegen onbedoeld hernieuwd inschakelen, bijv. met een waarschuwingsbordje.
• Controleer voor de montage met een geschikt meetapparaat of de stroomleiding spanningsloos is.
  De plaatselijke netspanning moet overeenkomen met de technische gegevens van het apparaat (zie Technische gegevens).
• Controleer voor de montage hoeveel vermogen de verbruiker die u op het apparaat wilt aansluiten, opneemt.

De maximale belastbaarheid bedraagt 400 W.

Het apparaat beslist in een geschikte inbouwdoos of opbouwdoos gebruiken of in een andere daarvoor geschikte behuizing monteen.
- Gebruik het apparaat alleen op een vaste plaats.
LET OP! Kans op kortsluiting voor de schakelaar-aansluiting! Isoleer de uiteinden van de aansluitdraden voor de schakelaar, om kortsluiting te voorkomen.

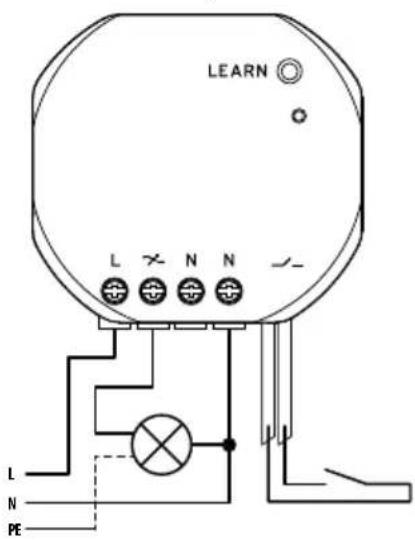

○ Sluit de stroomkabels aan op de schroefklemmen L en N (N = nuldraad, L = fasedraad) (zie afb.).
○ Sluit op de middelste twee schroefklemmen de verbruiker aan (zie afb.).
○ Bij verbruikers met een PE / aarde-aansluiting moet de aarde-draad worden aangesloten.

Op de aansluitdraden voor de schakelaar kan een extern poten- tiaalvrij contact (geen drukknopschakelaar) worden aangesloten. Via dit externe contact kan de draadloze schakelactor eveneens worden in- of uitgeschakeld.

De aansluitdraden zijn bij levering van isolerende hulzen voorzien. Verwijder deze isolerende hulzen, bijv. met een mes, voordat u een extern contact op de aansluitdraden aansluit.
- Let er bij de montage op dat de "leer"-knop op de voorkant van de behuizing vrij ligt en niet per ongeluk wordt bediend.

App / pc-software BrematicPRO downloaden

De Brennenstuhl Home Automation Systems BrematicPRO wordt via de app / pc-software BrematicPRO aangestuurd. De app is in de App Store en in de Google Play Store gratis verkrijgbaar. De pc-software kunt u op www.brematic.com/nl/service downloaden.

Volg voor het downloaden en de installatie de aanwijzingen op het beeldscherm.

Meer informatie over de app en de bediening ervan vindt u op www.brematic.com/nl/service.

Draadloze actor met schakelaar koppeling verzonken inbouw aan de BrematicPRO afstandsbediening koppelen

De draadloze actor met schakelaar koppeling verzonken inbouw kan direct aan de BrematicPro afstandsbediening worden gekoppeld. Bekijk voor verdere mogelijkheden de compatibiliteitslijst op www.brematic.com/nl/service.

Druk terwijl de led knippert op een te reserveren linker knop van de draadloze BrematicPRO afstandsbediening.

Als de beide apparaten succesvol aan elkaar zijn gekoppeld, brandt de led op de schakelactor groen. Het leerproces is afgesloten en de schakelactor is ingeschakeld.

Koppeling ongedaan maken

Druk terwijl de led knip-pert op de desbetreffende rechter knop van de draadloze BrematicPRO afstandsbediening die u wilt ontkoppelen. De ontkoppeling is afgesloten.

Draadloze actor met schakelaar koppeling verzonken inbouw aan de BrematicPRO-gateway koppelen

Door het opnemen in het Home Automation Systems BrematicPRO via de BrematicPRO-gateway is het mogelijk om met behulp van de app / pc-software BrematicPRO software-functies te gebruiken zoals bijv. timer-aansturing, lichtscènes, astro-functie (zonsopgang / -ondergang aansturing).

De app of de pc-software BrematicPRO is geinstalleerd en geopend. De BrematicPRO-gateway is bedrijfsklaar.

○ Houd een minimale afstand aan van 50 cm tussen het apparaat en de gateway.
○ Open het menu „Instellingen“.
○ Kies het vertrek waarin u het apparaat wilt gebruiken.
○ Kies de frequentieband „868 MHz“.
○ Selecteer „Apparaattoevoegen“.
Kies bij „Nieuw apparaat“ de optie „Schakelaar / Contactdoos“ en bevestig uw keuze met „Verder“.
○ Volg de aanwijzingen op uw beeldscherm.

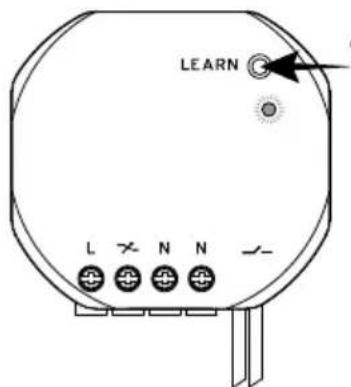

○ Houd de „leer“-knop op het apparaat 3 seconden lang ingedrukt.
○ Voer een naam in voor het apparaat, bijv. „Lamp woonkamer“.
○ Selecteer „Toevoegen“ om het apparaat aan het vertrek te koppelen.
○ Vervolgens via „Terug“ het submenu verlaten, dan op „Gereed“ klikken om het leerproces af te sluiten.

De draadloze actor met schakelaar koppeling verzonken inbouw is nu opgenomen in het Home Automation Systems BrematicPRO.

- Controleer het correct functioneren van de draadloze actor met schakelaar koppeling verzonken inbouw onder „Apparaat testen“ door de verbruiker via de schakelactor in en uit te schakelen. In dit submenu heeft u ook de mogelijkheid om het apparaat toe te voegen aan uw favorieten.

Meer informatie over de app en de bediening ervan vindt u op onze homepage www.brematic.com/nl/service.

Fabrieksinstellingen terugzetten

Het apparaat kan op elk moment worden teruggezet naar de toestand waarin het geleverd is. Het terugzetten is wenselijk als het bijv. niet goed functioneert.

Houd de „leer“-knop minstens 6 seconden lang ingedrukt. De led knippert snel en dooft na ca. 3 seconden. Het apparaat is teruggezet naar de fabriekstoestand.

Apparaat reinigen

GEVAAR! GEVAAR DOOR ELEKTRISCHE SCHOKKEN!

Voor het reinigen het apparaat loskoppelen van het stroomnet. Let erop dat er geen vloeistoffen in het apparaat terecht komen. Vloeistoffen die in het apparaat terecht komen kunnen kortsluiting veroorzaken.

○ Reinig het apparaat met een droge, pluisvrije doek. Bij sterke verontreiniging kunt u de doek iets vochtig maken.
- Gebruik voor de reiniging geen reinigers die oplosmiddelen bevatten. Anders kan het oppervlak en de opdruk van het product beschadigd raken.
○ Dompel het apparaat nooit in water of andere vloeistoffen. Anders kan het product beschadigd raken.
○ Controleer voor de volgende ingebruikname of het apparaat volledig droog is.

Storing oplossen

Probleem Mogelijkeoorzaak	Storing oplossen
Led knippert niet. Apparaat niet cor-rect geïnstalleerd.Zekeringautomaat isniet ingeschakeld.	Installatie vakkundig laten uitvoeren.Controleer of erstroom aanwezig is.Zekeringautomaatinschakelen.
Apparaat wordtniet herkend.	Apparaat bevindtzich buiten bereikvan de gateway.	Afstand tot de gate-way verkleinen.

Afvoer

De verpakking bestaat uit milieuvriendelijke materialen die u via de plaatselijke recycling-depots kunt afvoeren.

Uw gemeentelijke overheid verstrekt informatie over de mogelijkheden om het uitgediende product af te voeren.

Gooi het afgedankte product omwille van het milieu niet weg via het huisvuil, maar geef het af bij de daarvoor bestemde depots. Over inzamel-depots en hun openings- tijden kunt u zich bij de desbetreffende bevoegde in- stanties informeren.

Service

Bij vragen over het product kunt u contact met ons opnemen via www.brematic.com/nl/service.

Tel.: [phone] (gratis)

Fabrikant

Conformiteitsverklaring

Hiermee verklaren wij, de firma Hugo Brennenstuhl GmbH & Co.KG, dat de draadloze installatie type UPMS 868 01 W400 3726 voldoet aan de richtlijn 2014/53/EU en 2011/65/EU (RoHS II). De volledige tekst van de EU-conformiteitsverklaring staat op het volgende internetadres ter beschikking: www.brennenstuhl.com/nl/service/konformitaetserklaerung/ke_1294710.pdf

Dit product voldoet aan de wettelijke, nationale en Europese eisen. Alle vermelde bedrijfsnamen en product-aanduidingen zijn handelsmerken van de desbetreffende eigenaar.
