BEDIENUNGSANLEITUNG BrematicPRO UPMS868 01 W400 BRENNENSTUHL

Funk-Aktor mit Schalteranbindung

Bedienungsanleitung

DE Bedienungsanleitung ...... Seite 3

DE Funk-Aktor mit Schalteranbindung 868.3 MHz

Legende der verwendeten Piktogramme......Seite 4

Sicherheitshinweise Seite 4

Bestimmungsgemäße Verwendung......Seite 4

Informationen zum Funkbetrieb......Seite 4

Duty Cycle......Seite 5

Lieferumfang......Seite 5

Technische Daten......Seite 5

Geräteübersicht......Seite 5

Vorderseite Seite 5

Anschlüsse......Seite 5

Funktion......Seite 5

Montage......Seite 6

App / PC-Software BrematicPRO herunterladen....Seite 6

Funk-Aktor mit Schalteranbindung an BrematicPRO Funk-Fernbedienung anlernen ......Seite 6

Kopplung löschen......Seite 7

Funk-Aktor mit Schalteranbindung an den BrematicPRO Gateway anlernen....Seite 7

Werkseinstellungen wiederherstellen......Seite 7

Gerät reinigen......Seite 7

Fehlerbehebung......Seite 8

Entsorgung......Seite 8

Service......Seite 8

Hersteller......Seite 8

Konformitätserklärung......Seite 8

Legende der verwendeten Piktogramme
	Bedienungsanleitung lesen! Vorsicht! Brandgefahr!
	Warn- und Sicherheitshinweise beachten!		Entsorgen Sie Verpackung und Gerät umweltgerecht!
	Vorsicht! Stromschlaggefahr!

Sicherheitshinweise

Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Gerätes mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte mit aus.
WARNING! LEBENS- UNFALLGEFAHR FÜR KLEINKINDER UND KINDER! Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsgefahr durch Verschlucken oder Einatmen von Kleinteilen oder Folien. Kinder unterschätzen häufig die Gefahren. Halten Sie Kinder stets vom Gerät fern. Es ist kein Spielzeug.
- Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
- Betreiben Sie das Gerät nur in trockener und staubfreier Umgebung.
- Betreiben Sie das Gerät nur in Innenräumen.
- Setzen Sie das Gerät keinen ungünstigen Einflüssen aus, wie - Feuchtigkeit,

- ständiges Sonnenlicht,

• Wärmeeinstrahlung,
• Kälte,
- Vibrationen.

⚠ VORSICHT! VERLETZUNGSGEFAHR!

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt die Gewährleistung / Garantie!

Eine andere Verwendung als in dieser Anleitung beschrieben, führt zur Beschädigung des Gerätes. Nehmen Sie keine bauliche Veränderung am Gerät vor. Andernfalls kann ein sicherer Betrieb nicht gewährleistet werden.

STROMSCHLAGGEFAHR!

• Öffnen Sie nicht das Gehäuse. Das Gerät enthält keine zu wartenden Teile. Im Fehlerfall kontaktieren Sie den Service.
  Arbeiten am Stromnetz ausschließlich im spannungsfreien Zustand durch eine Elektrofachkraft durchführen lassen.
• Haben Sie keine Fachkenntnisse, nehmen Sie die Montage keinesfalls selbst vor, sondern beauftragen Sie einen Fachmann.
• Nehmen Sie das Gerät bei sichtbaren Schäden nicht in Betrieb.

BRANDGEFAHR!

Die Installation des Produkts darf nur durch eine qualifizierte Elektrofachkraft (z. B. Elektriker) erfolgen, die mit den einschlägigen Vorschriften (z. B. VDE) vertraut ist.

Schließen Sie keine Endgeräte an das Gerät an, deren unbeaufsichtigtes Einschalten Brände oder andere Schäden verursachen könnte (z. B. Bügeleisen).
Schalten Sie das Gerät nicht unkontrolliert und nicht ohne Aufsicht.
- Vermeiden Sie eine Überlastung des Gerätes.
Bei Überlastung kann Brandgefahr oder Schaden am Gerät auftreten. Die maximale Belastbarkeit beträgt 400 W.

Bestimmungsgemäße Verwendung

Der Funk-Aktor mit Schalteranbindung dient ausschließlich dazu, am Funk-Aktor angeschlossene Verbraucher in trockenen Innen-räumen ein- und auszuschalten.

Informationen zum Funkbetrieb

Dieses Gerät arbeitet mit dem 868.3 MHz proprietären Funkprotokoll. Die Funkübertragung wird auf einem nicht exklusiven Übertragungs- weg realisiert, daher können Störungen nicht ausgeschlossen werden.

Die Reichweite in Gebäuden kann stark von der im Freifeld abweichen. Außer der Sendeleistung und Empfangseigenschaften der Empfänger spielen Umwelteinflüsse wie z. B. Luftfeuchtigkeit neben baulichen Gegebenheiten vor Ort eine wichtige Rolle.

Die Reichweite kann teils beträchtlich verringert werden durch:

• Wände aus Holz, Gips, Beton, Stahlbeton
- Nähe zu metallischen und leitenden Gegenständen
- Breitbandstörungen z. B. in Wohngebieten (DECT-Telefone, Mobil-telefone, Funkkopfhörer, Funklautsprecher, Funk-Wetterstationen, Baby-Überwachungssysteme)
- Nähe zu elektrischen Motoren, Trafos, Netzteilen, Computern

Duty Cycle

Der Duty Cycle bezeichnet eine gesetzlich geregelte Sendezeitbegrenzung von Geräten, die im 868 MHz Bereich senden. Dadurch soll ein reibungsloser Betrieb der im 868 MHz Bereich arbeitenden Geräte gewährleistet werden. Die maximale Sendezeit eines jeden Gerätes beträgt 1 % einer Stunde (entspricht 36 Sekunden / Stunde). Nach Erreichen des 1 %-Limits kann nicht gesendet werden, bis zeitliche Begrenzung des Duty Cycles beendet ist, sprich nach einer Stunde.

Lieferumfang

1 x Funk-Aktor mit Schalteranbindung
1 x Kurzanleitung
1 x Bedienungsanleitung (digital, als Download)

Technische Daten

Bezeichnung Produkt: UPMS 868 01 W400 3726

Art. Nr.: 1294710

Funk-Frequenz: 868.3 MHz

Frequenzband: 868.1 - 868.5 MHz

Max. Sendeleistung: < 20 mW

Duty Cycle: < 1 % pro h

Versorgungsspannung: 230 V / AC, 50 Hz

Schaltleistung max.: 400 W

Stromaufnahme: 1,3 W

Umgebungstemperatur: 0 °C bis 35 °C

Schutzart: IP00

Reichweite Freifeld: ca. 100 m

Abmessungen (B x H x T): 52 x 49,5 x 16,9 mm

Gewicht: 30 g

Technische Änderungen vorbehalten.

Geräteübersicht

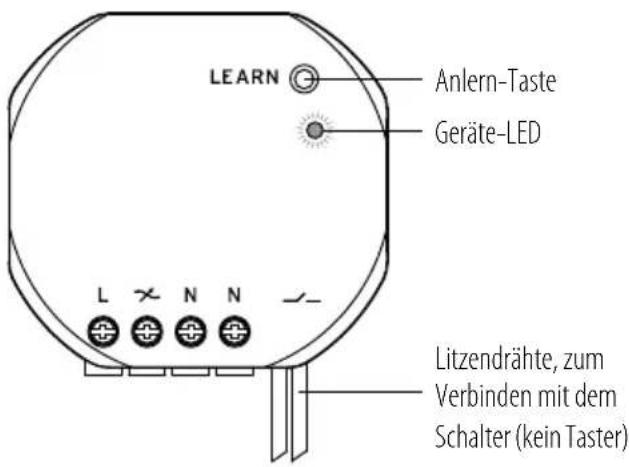

Vorderseite

LEARN Anlern-Taste Geräte-LED Litzendrähte, zum Verbinden mit dem Schalter (kein Taster)

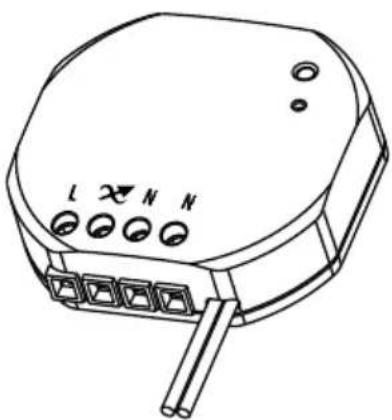

Anschlüsse

L Anschluss Außenleiter L 230 V Phase (Eingang)

N Anschluss Neutralleiter N 230 V (Verbraucher)

× Geschalteter Außenleiter L 230 V Phase (Verbraucher)

N Anschluss Neutralleiter N 230 V (Eingang)

Funktion

Der Funk-Aktor mit Schalteranbindung ist Teil des Brennenstuhl Home Automation Systems BrematicPRO, das über die App oder PC-Software BrematicPRO gesteuert wird. Der Funk-Aktor mit Schalteranbindung kann direkt mit der BrematicPRO Funk-Fernbedienung gekoppelt und geschaltet werden. Um weitere softwarebasierte Funktionen (z. B. Timer-Steuerung, Szenen-Steuerung, Astro-Funktion) nutzen zu können, kann er über den BrematicPRO Gateway in das Brennenstuhl Home Automation Systems BrematicPRO eingebunden werden. Welche Komponenten zum Funk-Aktor mit Schalteranbindung kompatibel sind, finden Sie unter www.brematic.com/de/service. Weitere Informationen zum Anlernen der Komponenten finden Sie in der Bedienungsanleitung der jeweiligen BrematicPRO Funk-Komponente.

Montage

Hinweis: Prüfen Sie vor der Montage, ob sich das Produkt im Reichweitenbereich des Gateways befindet.

VORSICHT! STROMSCHLAGGEFAHR!

Die Installation des Geräts nur im spannungsfreien Zustand vornehmen! Elektrische Netzzuleitung stromlos schalten, indem Sie den zugehörigen Sicherungsautomaten abschalten bzw. die Sicherung herausdrehen. Sichern Sie diese vor unberechtigtem Wiedereinschalten, z. B. mit einem Warnschild.
- Vor der Montage Netzzuleitung mit einem geeigneten Messgerät auf Spannungsfreiheit überprüfen.
Die örtliche Netzspannung muss den technischen Daten des Geräts entsprechen (siehe Technische Daten).
Prüfen Sie vor der Montage die Leistungsaufnahme des Verbrauchers, den Sie an das Gerät anschließen wollen. Die maximale Belastbarkeit beträgt 400 W.
Das Gerät zwingend in einer geeigneten Unterputz- bzw. Aufputzdose betreiben oder in einem anderen dazu geeigneten Gehäuse montieren.
Das Gerät nur ortsfest betreiben.
ACHTUNG! Kurzschlussgefahr für die Schalteranbindung! Isolieren Sie die Kabelenden des Litzenpaares, um Kurzschlüsse zu vermeiden.

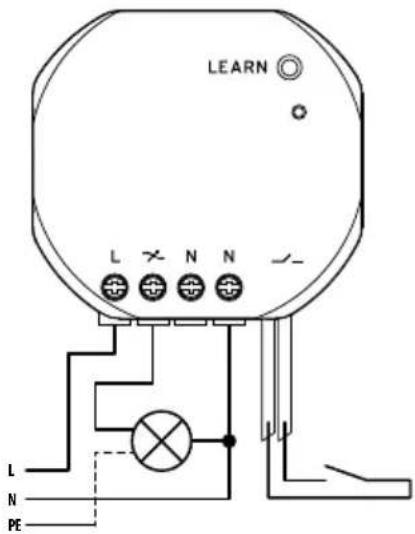

Schließen Sie die Netzspannungskabel an die Schraubklemmen L und N an (N = Neutralleiter, L = Phase) (siehe Abb.).
Schließen Sie an den mittleren beiden Schraubklemmen den Verbraucher an (siehe Abb.).
○ Bei Verbrauchern mit einem PE / Erdleiter-Anschluss muss der Erdleiter angeschlossen werden.

An das Litzenkabel kann ein externer potentialfreier Schalter (kein Taster) angeschlossen werden. Über den externen Schalter kann der Funk-Aktor zusätzlich an- oder ausgeschaltet werden.

Die Litzenkabel sind im Auslieferungszustand mit Isolierschläuden isoliert. Entfernen Sie die Isolierschläuche z. B. mit einem Messer, bevor Sie einen externen Schalter an die Litzenkabel anschließen.
○ Achten Sie bei der Montage darauf, dass die Anlern-Taste an der Gehäusevorderseite frei liegt und nicht versehentlich betätigt wird.

App / PC-Software BrematicPRO herunterladen

Das Brennenstuhl Home Automation Systems BrematicPRO wird über die App / PC-Software BrematicPRO gesteuert. Die App ist im App Store und im Google Play Store kostenfrei erhältlich. Die PC-Software können Sie unter www.brematic.com/de/service herunterladen. Folgen Sie für das Herunterladen und die Installation den Anweisungen am Bildschirm.

Weiterführende Informationen zur App und Bedienung finden Sie unter www.brematic.com/de/service.

Funk-Aktor mit Schalteranbindung an BrematicPRO Funk-Fernbedienung anlernen

Der Funk-Aktor mit Schalteranbindung kann direkt an die BrematicPRO Funk-Fernbedienung angelernt werden. Weitere Möglichkeiten siehe Kompatibilitätsliste unter www.brematic.com/de/service.

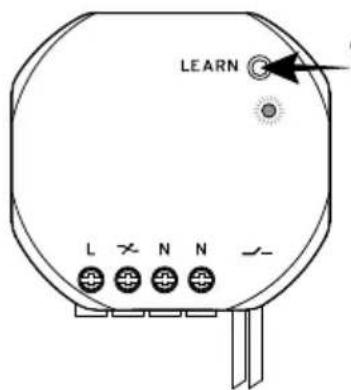

Drücken und halten Sie die Anlern-Taste für 3 Sekunden. Die LED blinkt rot.

A B C D E

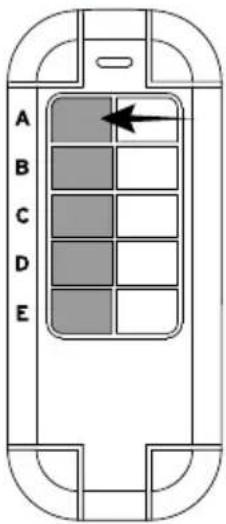

Drücken Sie, während die LED blinkt, auf der BrematicPRO Funk-Fernbedienung eine linke Taste, die Sie belegen möchten.

Nach erfolgreicher Kopp- lung beider Geräte leuchtet die LED vom Aktor grün. Der Anlern-Vorgang ist abgeschlossen und der Aktor ist eingeschaltet.

Kopplung löschen

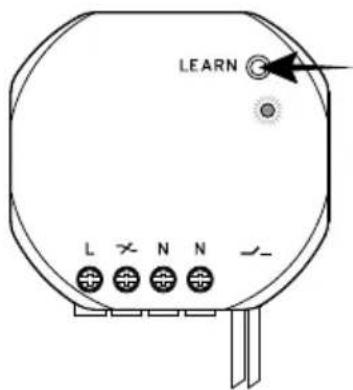

Drücken und halten Sie die Anlern-Taste für 3 Sekunden. Die LED blinkt rot.

A B C D E

Drücken Sie, während die LED blinkt, auf der BrematicPRO Funk-Fernbedienung die rechte Taste, die Sie entkoppeln möchten. Der Entkopplungsvorgang ist abgeschlossen.

Funk-Aktor mit Schalteranbindung an den BrematicPRO Gateway anlernen

Beim Einbinden in das Home Automation Systems BrematicPRO über den BrematicPRO Gateway ist es möglich, mit Hilfe der App / PC Software BrematicPRO softwarebasierte Funktionen zu nutzen, wie

z. B.: Timer-Steuerung, Szenen-Steuerung, Astro-Funktion (Sonnenauf-/Sonnenuntergang-Steuerung).

Die App oder die PC-Software BrematicPRO ist installiert und geöffnet. Der BrematicPRO Gateway ist betriebsbereit.

○ Halten Sie einen Mindestabstand vom Gerät zum Gateway von 50 cm ein.
- Öffnen Sie das Menü „Einstellungen“.
○ Wählen Sie den Raum, in dem Sie das Gerät nutzen wollen.
○ Frequenzband auswählen „868 MHz“.
○ Wählen Sie „Gerät hinzufügen“ aus.
○ Wählen Sie unter „Neues Gerät“ den Punkt „Schalter / Steckdose“ aus und bestätigen Sie die Auswahl mit „weiter“.
○ Folgen Sie den Anweisungen am Bildschirm.
Drücken und halten Sie die Anlern-Taste am Gerät für 3 Sekunden.
○ Geben Sie eine Geräte-Bezeichnung für das Gerät ein, z. B. „Lampe Wohnzimmer“.
○ Wählen Sie „hinzufügen“, um das Gerät dem Raum zu zuordnen.
Zunächst mit „Zurück“ den Raum verlassen, anschließend „Fertig“ antippen, um den Anlernvorgang abzuschließen. Der Funk-Aktor mit Schalteranbindung ist nun im Home Automation Systems BrematicPRO eingebunden.
- Prüfen Sie die einwandfreie Funktion des Funk-Aktors mit Schalteranbindung unter Gerät testen, indem Sie über ihn den Verbraucher ein- und ausschalten. In diesem Untermenü haben Sie auch die Möglichkeit, das Gerät zu den Favoriten hinzuzufügen.

Weiter Informationen zur App und Bedienung finden Sie auf unserer Homepage www.brematic.com/de/service.

Werkseinstellungen wiederherstellen

Das Gerät kann jederzeit in den Auslieferungszustand zurückgesetzt werden. Das Zurücksetzen ist im Falle einer Fehlfunktion erforderlich.

Drücken Sie die Anlern-Taste für mindestens 6 Sekunden. Die LED blinkt schnell und erlischt nach ca. 3 Sekunden. Das Gerät wurde zurückgesetzt.

Gerät reinigen

GEFAHR! GEFAHR DURCH ELEKTRISCHEN SCHLAG!

Vor dem Reinigen das Gerät vom Stromnetz nehmen.

Achten Sie darauf, dass keine Flüssigkeit in das Gerät eindringt.

Eindringende Flüssigkeit kann zu einem Kurzschluss führen.

○ Reinigen Sie das Gerät mit einem trockenen, fusselfreien Tuch. Bei stärkerer Verschmutzung können Sie das Tuch leicht anfeuchten.

○ Verwenden Sie zur Reinigung keine lösungsmittelhaltigen Reiniger. Andernfalls kann die Oberfläche und Beschriftung des Geräts beschädigt werden.
○ Tauchen Sie das Gerät niemals in Wasser oder in andere Flüssigkeiten. Andernfalls kann das Produkt beschädigt werden.
○ Stellen Sie vor der nächsten Verwendung sicher, dass das Gerät vollständig getrocknet ist.

Fehlerbehebung

Problem Möglicher Grund	Fehler-behebung
LED blinkt nicht. Gerät	nicht korrekt installiert.Sicherungsautomat ist nicht eingeschaltet.	Installation fachgerecht ausführen lassen. Prüfen ob, Strom anliegt.Sicherungsautomat einschalten.
Gerät wird nicht erkannt.	Gerät außerhalb der Reichweite des Gateways.	Abstand zum Gateway verringern.

Entsorgung

Die Verpackung besteht aus umweltfreundlichen

Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde oder Stadtverwaltung.

Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszeiten können Sie sich bei Ihrer zuständigen Verwaltung, informieren.

Service

Bei Fragen zum Produkt kontaktieren Sie uns unter

Hugo Brennenstuhl GmbH & Co. KG

Seestraße 1-3 · D-72074 Tübingen

H. Brennenstuhl S.A.S.

www.brennenstuhl.com

Konformitätserklärung

Hiermit erklären wir, die Firma Hugo Brennenstuhl GmbH & Co.KG, dass der Funkanlagentyp UPMS 868 01 W400 3726 der Richtlinie 2014/53/EU und 2011/65/EU (RoHS II) entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.brennenstuhl.com/de/service/konformitaetserklaerung/ke_1294710.pdf

Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber.
