BEDIENUNGSANLEITUNG BrematicPRO UPWS 868 01 W1000 BRENNENSTUHL

Funk-Einbauwandschalter

Bedienungsanleitung

DE Bedienungsanleitung ...... Seite 3

DE Funk-Einbauwandschalter 868.3 MHz

Legende der verwendeten Piktogramme......Seite 4

Sicherheitshinweise......Seite 4

Bestimmungsgemäße Verwendung......Seite 4

Informationen zum Funkbetrieb......Seite 5

Duty Cycle......Seite 5

Lieferumfang......Seite 5

Technische Daten......Seite 5

Geräteübersicht......Seite 5

Vorderseite Seite 5

Rückseite Seite 5

Funktion......Seite 5

Montage......Seite 6

App / PC-Software BrematicPRO herunterladen....Seite 6

Funk-Einbauwandschalter an BrematicPRO Funk-Fernbedienung anlernen....Seite 7

Kopplung löschen......Seite 7

Funk-Einbauwandschalter an den BrematicPRO Gateway anlernen....Seite 7

Werkseinstellungen wiederherstellen......Seite 8

Gerät reinigen......Seite 8

Fehlerbehebung......Seite 8

Entsorgung......Seite 8

Service......Seite 8

Hersteller......Seite 8

Konformitätserklärung......Seite 8

Legende der verwendeten Piktogramme
	Bedienungsanleitung lesen! Vorsicht! Brandgefahr!
	Warn- und Sicherheitshinweise beachten!		Entsorgen Sie Verpackung und Gerät umweltgerecht!
	Vorsicht! Stromschlaggefahr!

Sicherheitshinweise

WARNING! LEBENS- UND UNFALLGEFAHR FÜR KLEINKINDER UND KINDER! Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsgefahr durch Verschlucken oder Einatmen von Kleinteilen oder Folien. Kinder unterschätzen häufig die Gefahren. Halten Sie Kinder stets vom Gerät fern. Es ist kein Spielzeug.

- Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

- Betreiben Sie das Gerät nur in trockener und staubfreier Umgebung.

- Betreiben Sie das Gerät nur in Innenräumen.

- Setzen Sie das Gerät keinen ungünstigen Einflüssen aus, wie Feuchtigkeit,

• ständiges Sonnenlicht,
  • Wärmeeinstrahlung,
  • Kälte,
• Vibrationen.

VORSICHT! VERLETZUNGSGEFAHR!

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt die Gewährleistung / Garantie!
- Eine andere Verwendung als in dieser Anleitung beschrieben, führt zur Beschädigung des Gerätes. Nehmen Sie keine bauliche Veränderung am Gerät vor. Andernfalls kann ein sicherer Betrieb nicht gewährleistet werden.

STROMSCHLAGGEFAHR!

• Öffnen Sie nicht das Gehäuse. Das Gerät enthält keine zu wartenden Teile. Im Fehlerfall kontaktieren Sie den Service.
  Arbeiten am Stromnetz ausschließlich im spannungsfreien Zustand durch eine Elektrofachkraft durchführen lassen.
• Haben Sie keine Fachkenntnisse, nehmen Sie die Montage keinesfalls selbst vor, sondern beauftragen Sie einen Fachmann.
• Nehmen Sie das Gerät bei sichtbaren Schäden nicht in Betrieb.

BRANDGEFAHR!

Die Installation des Gerätes darf nur durch eine qualifizierte Elektrofachkraft (z. B. Elektriker) erfolgen, die mit den einschlägigen Vorschriften (z. B. VDE) vertraut ist.

Schließen Sie keine Endgeräte an das Gerät an, deren unbeaufsichtigtes Einschalten Brände oder andere Schäden verursachen könnte (z. B. Bügeleisen).
Schalten Sie das Gerät nicht unkontrolliert und nicht ohne Aufsicht.
- Vermeiden Sie eine Überlastung des Gerätes.
Bei Überlastung kann Brandgefahr oder Schaden am Gerät auftreten. Die maximale Belastbarkeit beträgt 1000 W.

Bestimmungsgemäße Verwendung

Der Funk-Einbauwandschalter dient ausschließlich dazu, am Funk-Einbauwandschalter angeschlossene Verbraucher in trockenen Innenräumen ein- und auszuschalten.

Informationen zum Funkbetrieb

Dieses Produkt arbeitet mit dem 868.3 MHz proprietären Funkprotokoll. Die Funkübertragung wird auf einem nicht exklusiven Übertragungs- weg realisiert, daher können Störungen nicht ausgeschlossen werden. Die Reichweite in Gebäuden kann stark von der im Freifeld abweichen. Außer der Sendeleistung und Empfangseigenschaften der Empfänger spielen Umwelteinflüsse wie z. B. Luftfeuchtigkeit neben baulichen Gegebenheiten vor Ort eine wichtige Rolle.

Die Reichweite kann teils beträchtlich verringert werden durch:

• Wände aus Holz, Gips, Beton, Stahlbeton
- Nähe zu metallischen und leitenden Gegenständen
- Breitbandstörungen z. B. in Wohngebieten (DECT-Telefone, Mobil-telefone, Funkkopfhörer, Funklautsprecher, Funk-Wetterstationen, Baby-Überwachungssysteme)
- Nähe zu elektrischen Motoren, Trafos, Netzteilen, Computern

Duty Cycle

Der Duty Cycle bezeichnet eine gesetzlich geregelte Sendezeitbegrenzung von Geräten, die im 868 MHz Bereich senden. Dadurch soll ein reibungsloser Betrieb der im 868 MHz Bereich arbeitenden Geräte gewährleistet werden. Die maximale Sendezeit eines jeden Gerätes beträgt 1 % einer Stunde (entspricht 36 Sekunden / Stunde). Nach Erreichen des 1 %-Limits kann nicht gesendet werden, bis zeitliche Begrenzung des Duty Cycles beendet ist, sprich nach einer Stunde.

Lieferumfang

1 x Funk-Einbauwandschalter
1 x Kurzanleitung
1 x Bedienungsanleitung (digital, als Download)

Technische Daten

Bezeichnung Produkt: UPWS 868 01 W1000 3726

Art. Nr.: 1294700

Funk-Frequenz: 868.3 MHz

Frequenzband: 868.1 - 868.5 MHz

Max. Sendeleistung: < 20 mW

Duty Cycle: < 1 % pro h

Versorgungsspannung: 230 V / AC, 50 Hz

Schaltleistung max.: 1000 W

Stromaufnahme: 0,7W

Umgebungstemperatur: 0 °C bis 35 °C

Schutzart: IP20

Reichweite Freifeld: ca. 100 m

Abmessungen (B x H x T): 79,3 x 79,3 x 45,3 mm

Gewicht: 83 g

Technische Änderungen vorbehalten.

Geräteübersicht

Vorderseite

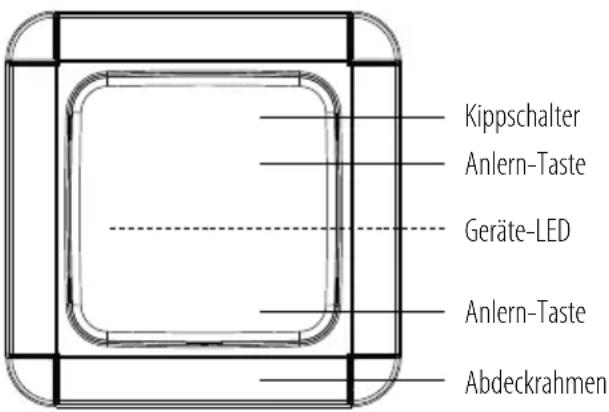

Kippschalter Anlern-Taste Geräte-LED Anlern-Taste Abdeckrahmen

Rückseite

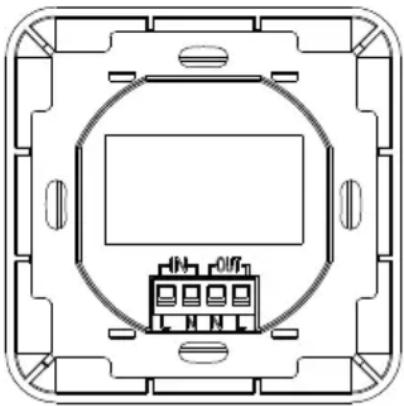

L Anschluss Außenleiter L1 230 V Phase

N Anschluss Neutralleiter N 230V

OUT

N Anschluss Neutralleiter N 230V

L Geschalteter Außenleiter L1 230 V Phase

Funktion

Der Funk-Einbauwandschalter ist Teil des Brennenstuhl Home Automation Systems BrematicPRO, das über die App oder PC-Software BrematicPRO gesteuert wird. Der Funk-Einbauwandschalter kann direkt mit der BrematicPRO Funk-Fernbedienung gekoppelt und geschaltet werden. Um weitere softwarebasierte Funktionen (z. B. Steuern von Aktionen (Task), Geräte ein-/ausschalten) nutzen zu können, muss er über den

BrematicPRO Gateway in das Brennenstuhl Home Automation Systems BrematicPRO eingebunden werden.

Montage

Hinweis: Prüfen Sie vor der Montage, ob sich das Produkt im Reichweitenbereich des Gateways befindet.

VORSICHT! STROMSCHLAGGEFAHR!

Die Installation des Geräts nur im spannungsfreien Zustand vornehmen! Elektrische Netzzuleitung stromlos schalten, indem Sie den zugehörigen Sicherungsautomaten abschalten bzw. die Sicherung herausdrehen. Sichern Sie diese vor unberechtigtem Wiedereinschalten, z. B. mit einem Warnschild.
- Vor der Montage Netzzuleitung mit einem geeigneten Messgerät auf Spannungsfreiheit überprüfen.
Die örtliche Netzspannung muss den technischen Daten des Geräts entsprechen (siehe „Technische Daten“).
Prüfen Sie vor der Montage die Leistungsaufnahme des Verbrauchers, den Sie an das Gerät anschließen wollen. Die maximale Belastbarkeit beträgt 1000 W.
Das Gerät zwingend in einer geeigneten Unterputz- bzw. Aufputzdose betreiben oder in einem anderen dazu geeigneten Gehäuse montieren.
Das Gerät nur ortsfest betreiben.

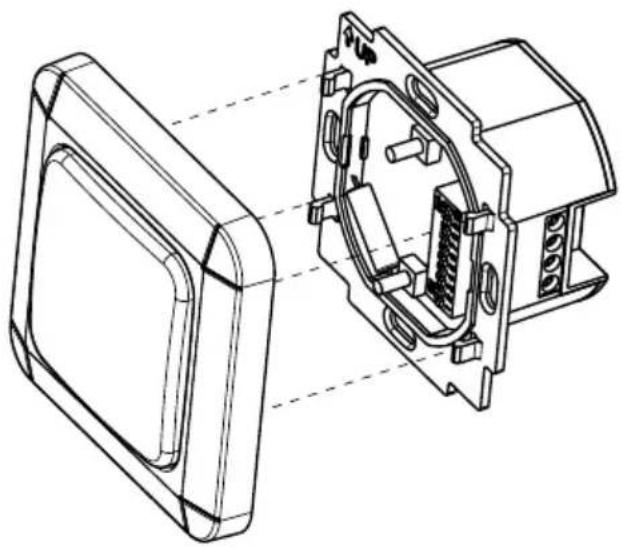

Ziehen Sie den Abdeckrahmen von der Elektronikeinheit ab.

Schließen Sie die Netzspannungskabel an die Schraubklemmen L-IN und N-IN an (N = Neutralleiter, L = Phase) (siehe Abb.).
Schließen Sie an die Schraubklemme L-OUT den Verbraucher an. Der N-Leiter kann alternativ am Wandschalter N-OUT ange- schlossen werden.
○ Bei Verbrauchern mit einem PE / Erdleiter-Anschluss muss der Erdleiter angeschlossen werden.
○ Befestigen Sie den Funk-Einbauwandschalter mit Schrauben an der Unterputzdose (Lochabstand der Befestigungsösen = 60 mm).
○ Rasten Sie die Schalterabdeckung auf dem Elektronikgehäuse ein.

App / PC-Software BrematicPRO herunterladen

Das Brennenstuhl Home Automation Systems BrematicPRO wird über die App / PC-Software BrematicPRO gesteuert. Die App ist im App Store und im Google Play Store kostenfrei erhältlich. Die PC-Software können Sie unter www.brematic.com/de/service herunterladen. Folgen Sie für das Herunterladen und die Installation den Anweisungen am Bildschirm.

Laden im

App Store

JETZT BEI

Google Play

Weiterführende Informationen zur App und Bedienung finden Sie unter www.brematic.com/de/service.

Funk-Einbauwandschalter an BrematicPRO Funk-Fernbedienung anlernen

Der Funk-Einbauwandschalter kann direkt an die BrematicPRO Funk-Fernbedienung angelernt werden.

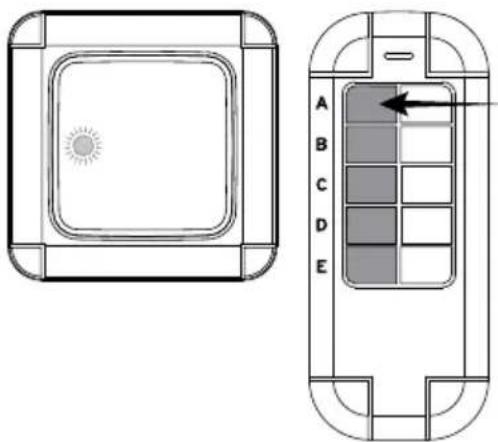

Drücken und halten Sie die Anlern-Taste für 3 Sekunden. Die LED blinkt rot.
Drücken Sie, während die LED blinkt, auf der BrematicPRO Funk-Fernbedienung eine linke Taste, die Sie belegen möchten. Nach erfolgreicher Kopplung beider Geräte leuchtet die LED grün und der Wandschalter ist eingeschaltet. Der Anlern-Vorgang ist abgeschlossen.

Kopplung löschen

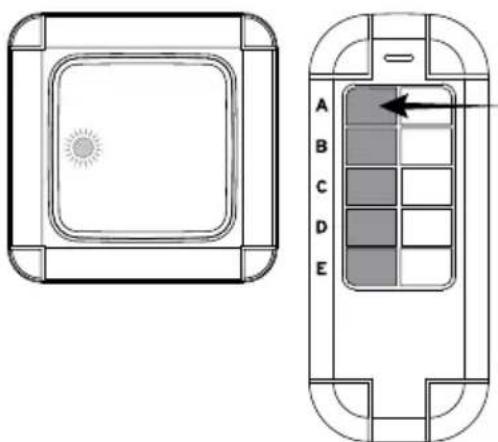

Drücken und halten Sie die Anlern-Taste für 3 Sekunden. Die LED blinkt rot.

Drücken Sie, während die LED blinkt, auf der BrematicPRO Funk-Fernbedienung die rechte Taste, die Sie entkoppeln möchen. Der Entkopplungsvorgang ist abgeschlossen.

Funk-Einbauwandschalter an den BrematicPRO Gateway anlernen

Beim Einbinden in das Home Automation Systems BrematicPRO über den BrematicPRO Gateway ist es möglich, mit Hilfe der App / PC Software BrematicPRO softwarebasierte Funktionen zu nutzen, wie z. B.: Funktionen wie Steuern von Aktionen (Task), Geräte ein- / ausschalten.

Die App oder die PC-Software BrematicPRO ist installiert und geöffnet. Der BrematicPRO Gateway ist betriebsbereit.

○ Halten Sie einen Mindestabstand vom Gerät zum Gateway von 50 cm ein.
○ Öffnen Sie das Menü „Einstellungen“.
○ Wählen Sie den Raum, in dem Sie das Gerät nutzen wollen.
○ Frequenzband auswählen „868 MHz“.
○ Wählen Sie „Gerät hinzufügen“ aus.
○ Wählen Sie unter „Neues Gerät“ den Punkt „Schalter / Steckdose“ aus und bestätigen Sie die Auswahl mit „weiter“.
○ Folgen Sie den Anweisungen am Bildschirm.
Drücken Sie am Wandtaster den oberen oder unteren Teil der Schalterwippe. Es muss nur eine Schalterwippe eingelernt werden damit der Wandschalter vollständig in System eingelernt ist.
○ Geben Sie eine Geräte-Bezeichnung für das Gerät ein, z. B. „Lampe Wohnzimmer“.
○ Wählen Sie „hinzufügen“, um das Gerät dem Raum zu zuordnen.
Zunächst mit „Zurück“ den Raum verlassen, anschließend „Fertig“ antippen, um den Anlernvorgang abzuschließen. Der Funk-Einbauwandschalter ist nun im Home Automation Systems BrematicPRO eingebunden.
- Prüfen Sie die einwandfreie Funktion des Funk-Einbauwand- schalters unter Gerät testen, indem Sie über ihn den Verbraucher ein- und ausschalten. In diesem Untermenü haben Sie auch die Möglichkeit, das Gerät zu den Favoriten hinzuzufügen.

Weiter Informationen zur App und Bedienung finden Sie auf unserer Homepage www.brematic.com/de/service.

Werkseinstellungen wiederherstellen

Das Gerät kann jederzeit in den Auslieferungszustand zurückgesetzt werden. Das Zurücksetzen ist im Falle einer Fehlfunktion erforderlich.

Drücken Sie die Anlern-Taste für mindestens 6 Sekunden.

Die LED blinkt schnell und erlischt nach ca. 3 Sekunden.

Das Gerät wurde zurückgesetzt.

Gerät reinigen

GEFAHR! GEFAHR DURCH ELEKTRISCHEN SCHLAG!

Vor dem Reinigen das Gerät vom Stromnetz nehmen.

Achten Sie darauf, dass keine Flüssigkeit in das Gerät eindringt.

Eindringende Flüssigkeit kann zu einem Kurzschluss führen.

○ Reinigen Sie das Gerät mit einem trockenen, fusselfreien Tuch. Bei stärkerer Verschmutzung können Sie das Tuch leicht anfeuchten.
○ Verwenden Sie zur Reinigung keine lösungsmittelhaltigen Reiniger. Andernfalls kann die Oberfläche und Beschriftung des Geräts beschädigt werden.
○ Tauchen Sie das Gerät niemals in Wasser oder in andere Flüssigkeiten. Andernfalls kann das Produkt beschädigt werden.
○ Stellen Sie vor der nächsten Verwendung sicher, dass das Gerät vollständig getrocknet ist.

Fehlerbehebung

Problem Möglicher Grund	Fehler-behebung
LED blinkt nicht. Gerät	nicht korrekt installiert.Sicherungsautomat ist nicht eingeschaltet.	Installation fachgerecht ausführen lassen. Prüfen Sie ob Strom anliegt.Sicherungsautomat einschalten.
Gerät lässt sich nicht einschalten.	Fernbedienung außerhalb der Reichweite des Gateways / der Funkkomponente.	Abstand zum Gateway / zur Funkkomponente verringern.
Das Gerät wird nicht erkannt.	Gerät außerhalb der Reichweite des Gateways.	Abstand zum Gateway verringern.

Entsorgung

Die Verpackung besteht aus umweltfreundlichen

Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde oder Stadtverwaltung.

Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszeiten können Sie sich bei Ihrer zuständigen Verwaltung, informieren.

Service

Bei Fragen zum Produkt kontaktieren Sie uns unter

Hugo Brennenstuhl GmbH & Co. KG

Seestraße 1-3 · D-72074 Tübingen

H. Brennenstuhl S.A.S.

www.brennenstuhl.com

Konformitätserklärung

Hiermit erklären wir, die Firma Hugo Brennenstuhl GmbH & Co.KG, dass der Funkanlagentyp UPWS 868 01 W1000 3726 der Richtlinie 2014/53/EU und 2011/65/EU (RoHS II) entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.brematic.com/de/service/konformitaetserklaerung/ke_1294700.pdf

Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber.

Alle Rechte vorbehalten.

EN Wireless Direct Wire Wall Switch 868.3 MHz
