BEDIENUNGSANLEITUNG BrematicPRO FA EM868 01 BRENNENSTUHL

Funkschaltadapter mit Energiemessung

Bedienungsanleitung

DE Bedienungsanleitung ...... Seite 3

DE Funk-Schaltadapter mit Energiemessung 868.3 MHz

Legende der verwendeten Piktogramme......Seite 4

Sicherheitshinweise......Seite 4

Bestimmungsgemäße Verwendung......Seite 4

Informationen zum Funkbetrieb......Seite 5

Duty Cycle....Seite 5

Lieferumfang......Seite 5

Technische Daten......Seite 5

Geräteübersicht......Seite 5

Funktion......Seite 5

Vorbereitungen....Seite 6

App / PC-Software BrematicPRO herunterladen....Seite 6

Funk-Schaltadapter an BrematicPRO Funk-Fernbedienung anlernen....Seite 6

Kopplung löschen......Seite 6

Funk-Schaltadapter an den BrematicPRO Gateway anlernen....Seite 7

Werkseinstellungen wiederherstellen....Seite 7

Gerät reinigen......Seite 7

Fehlerbehebung ...... Seite 7

Entsorgung......Seite 7

Service......Seite 8

Hersteller......Seite 8

Konformitätserklärung......Seite 8

Legende der verwendeten Piktogramme

	Bedienungsanleitung lesen! Vorsicht! Brandgefahr!
	Warn- und Sicherheitshinweise beachten!		Entsorgen Sie Verpackung und Gerät umweltgerecht!
	Vorsicht! Stromschlaggefahr!

Sicherheitshinweise

Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Gerätes mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte mit aus.
WARNING! LEBENS- UND UNFALLGEFAHR FÜR KLEINKINDER UND KINDER! Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsgefahr durch Verschlucken oder Einatmen von Kleinteilen oder Folien. Kinder unterschätzen häufig die Gefahren. Halten Sie Kinder stets vom Gerät fern. Es ist kein Spielzeug.
- Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
- Betreiben Sie das Gerät nur in trockener und staubfreier Umgebung.
Betreiben Sie das Gerät nur in Innenräumen.
- Setzen Sie das Gerät keinen ungünstigen Einflüssen aus, wie Feuchtigkeit,

- ständiges Sonnenlicht,

• Wärmeeinstrahlung,
• Kälte,
- Vibrationen.

⚠ VORSICHT! VERLETZUNGSGEFAHR!

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt die Gewährleistung / Garantie!

Eine andere Verwendung als in dieser Anleitung beschrieben, führt zur Beschädigung des Gerätes. Nehmen Sie keine bauliche Veränderung am Gerät vor. Andernfalls kann ein sicherer Betrieb nicht gewährleistet werden.

STROMSCHLAGGEFAHR!

• Öffnen Sie nicht das Gehäuse. Das Gerät enthält keine zu wartenden Teile. Im Fehlerfall kontaktieren Sie den Service.
• Arbeiten am Stromnetz ausschließlich im spannungsfreien Zustand durch eine Elektrofachkraft durchführen lassen.
  Das Gerät ist nicht zum Freischalten geeignet. Die Last ist nicht galvanisch vom Netz getrennt.
• Nehmen Sie das Gerät bei sichtbaren Schäden nicht in Betrieb.
• Stecken Sie mehrere Funk-Schaltadapter nicht hintereinander.
  Ziehen Sie bei Störungen das Gerät sofort aus der Steckdose.

BRANDGEFAHR!

Schließen Sie keine Endgeräte das Gerät an, deren unbeaufsichtigtes Einschalten Brände oder andere Schäden verursachen könnte (z. B. Bügeleisen).
Schalten Sie das Gerät nicht unkontrolliert und nicht ohne Aufsicht.
- Verwenden Sie kein Verlängerungskabel.
Stellen Sie sicher, dass die Steckdose in der Nähe des angeschlossenen Gerätes angebracht, leicht zugänglich ist und das Gerät nicht abgedeckt betrieben wird.
- Vermeiden Sie eine Überlastung des Gerätes.
Bei Überlastung kann Brandgefahr oder Schaden am Gerät auftreten. Die maximale Belastbarkeit beträgt 3600 W.

Bestimmungsgemäße Verwendung

Der Funk-Schaltadapter dient ausschließlich dazu, am Funk-Schaltadapter angeschlossene Verbraucher in trockenen Innenräumen ein- und auszuschalten sowie Messdaten wie Spannung, aufgenommene Leistung und Energieverbrauch zu ermitteln.

Informationen zum Funkbetrieb

Dieses Gerät arbeitet mit dem 868.3 MHz proprietären Funkprotokoll. Die Funkübertragung wird auf einem nicht exklusiven Übertragungs- weg realisiert, daher können Störungen nicht ausgeschlossen werden. Die Reichweite in Gebäuden kann stark von der im Freifeld abweichen. Außer der Sendeleistung und Empfangseigenschaften der Empfänger spielen Umwelteinflüsse wie z. B. Luftfeuchtigkeit neben baulichen Gegebenheiten vor Ort eine wichtige Rolle.

Die Reichweite kann teils beträchtlich verringert werden durch:

• Wände aus Holz, Gips, Beton, Stahlbeton
- Nähe zu metallischen und leitenden Gegenständen
- Breitbandstörungen z.B. in Wohngebieten (DECT-Telefone, Mobiltelefone, Funkkopfhörer, Funklautsprecher, Funk-Wetterstationen, Baby-Überwachungssysteme)
- Nähe zu elektrischen Motoren, Trafos, Netzteilen, Computern

Duty Cycle

Der Duty Cycle bezeichnet eine gesetzlich geregelte Sendezeitbegrenzung von Geräten, die im 868 MHz Bereich senden. Dadurch soll ein reibungsloser Betrieb der im 868 MHz Bereich arbeitenden Geräte gewährleistet werden. Die maximale Sendezeit eines jeden Gerätes beträgt 1 % einer Stunde (entspricht 36 Sekunden / Stunde). Nach Erreichen des 1 %-Limits kann nicht gesendet werden, bis zeitliche Begrenzung des Duty Cycles beendet ist, sprich nach einer Stunde.

Lieferumfang

1 x Funk-Schaltadapter mit Energiemessung
1 x Kurzanleitung
1 x Bedienungsanleitung (digital, als Download)

Technische Daten

Bezeichnung Produkt: FA EM 868 01 W3600 3726

Art. Nr.: 1294510

Funk-Frequenz: 868.3 MHz

Max.Sendeleistung: < 20 mW

Frequenzband: 868.1 - 868.5 MHz

Duty Cycle: < 1 % pro h

Versorgungsspannung: 230 V / AC, 50 Hz

Schaltleistung max.: 3600W

Stromaufnahme: <1W

Umgebungstemperatur: 0 °C bis 35 °C

Schutzart: IP20

Reichweite Freifeld: ca. 100 m

Abmessungen (B x H x T): 113,2 x 55 x 70,7 mm

Gewicht: 114 g

Gerät entspricht Schutzklasse I, Verschmutzung: 2, Nennimpulsspannung: 2500 V, Betriebsart: S1, PTI175, Ebene: 3, einpolige Abschaltung Nicht ersetzbare Einbausicherung: Temperatursicherung Technische Änderungen vorbehalten.

Geräteübersicht

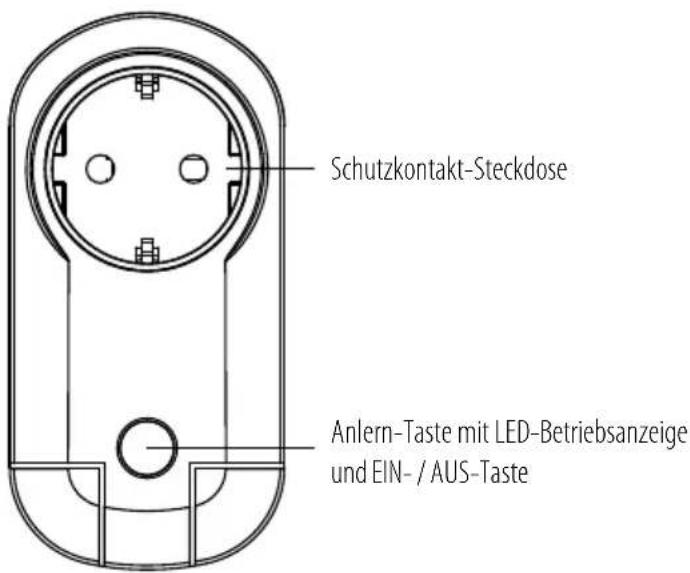

Schutzkontakt-Steckdose Anlern-Taste mit LED-Betriebsanzeige und EIN-/AUS-Taste

LED-Status

leuchtet grün bei An
blinkt rot Anlern-Modus
blinkt schnell rot Funk-Schaltadapter zurückgesetzt

Funktion

Der Funk-Schaltadapter ist Teil des Brennenstuhl Home Automation Systems, das über die App oder PC-Software BrematicPRO gesteuert wird. Der Funk-Schaltadapter kann direkt mit der BrematicPRO Funk-Fernbedienung gekoppelt und geschaltet werden. Um weitere softwarebasierte Funktionen (z. B. Timer-Steuerung, Szenen-Steuerung, Astro-Funktion) nutzen zu können, kann er über den BrematicPRO Gateway in das Brennenstuhl Home Automation Systems BrematicPRO eingebunden werden. Neben dem Ein- und Ausschalten von angeschlossenen Verbrauchern, verfügt das Gerät über eine Messfunktion: Messdaten wie Spannung, aufgenommene Leistung und Energieverbrauch, werden an das Gateway übertragen und werden in der App / PC-Software BrematicPRO angezeigt.

Auf dem Gerät wird der Energie Verbrauch des angeschlossenen Gerätes in Wh gespeichert. Der Verbauch kann in der App über „Reset“ gelöscht werden.

Funk-Schaltadapter mit Energiemessung 868.3 MHz

Hinweis:

Welche Komponenten an den Funkschaltadapter anlernbar sind, finden Sie unter www.brematic.com/de/service.

Weitere Informationen zum Anlernen der Komponenten finden Sie in der Bedienungsanleitung der jeweiligen BrematicPRO Funk-Komponente.

Vorbereitungen

Schließen Sie den Funk-Schaltadapter an eine leicht zugängliche Steckdose an. Die örtliche Netzspannung muss den technischen Daten des Funk-Schaltadapters entsprechen (siehe „Technische Daten“).
Prüfen Sie vor der Inbetriebnahme die Leistungsaufnahme des Verbrauchers, den Sie an den Funk-Schaltadapter anschließen wollen. Die maximale Belastbarkeit beträgt 3600 W.

App / PC-Software BrematicPRO herunterladen

Das Brennenstuhl Home Automation Systems BrematicPRO wird über die App / PC-Software BrematicPRO gesteuert. Die App ist im App Store und im Google Play Store kostenfrei erhältlich. Die PC-Software können Sie unter www.brematic.com/de/service herunterladen. Folgen Sie für das Herunterladen und die Installation den Anweisungen am Bildschirm.

Laden im

App Store

JETZT BEI

Google Play

Weiterführende Informationen zur App und Bedienung finden Sie unter www.brematic.com/de/service.

Funk-Schaltadapter an BrematicPRO Funk-Fernbedienung anlernen

Der Funk-Schaltadapter kann direkt an die BrematicPRO Funk-Fernbedienung angelernt werden.

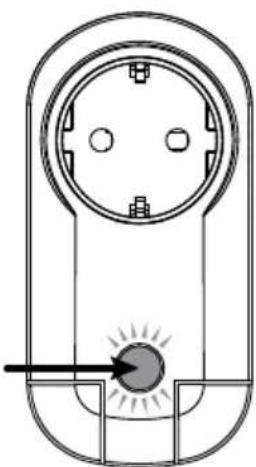

Drücken und halten Sie die Anlern-Taste für 3 Sekunden. Die LED blinkt rot.

A B C D E

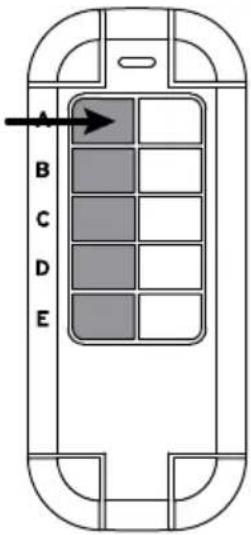

Drücken Sie, während die LED blinkt, auf der BrematicPRO Funk-Fernbedienung eine linke Taste, die Sie belegen möchten.

Nach erfolgreicher Kopplung beider Geräte leuchtet die LED grün. Der Anlern-Vorgang ist abgeschlossen.

Kopplung löschen

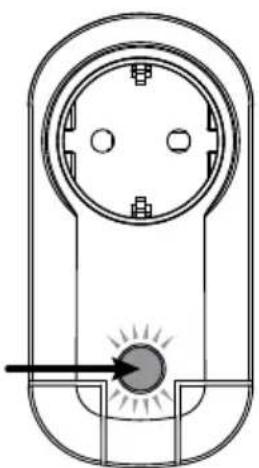

Drücken und halten Sie die Anlern-Taste für 3 Sekunden. Die LED blinkt rot.

A B C D E

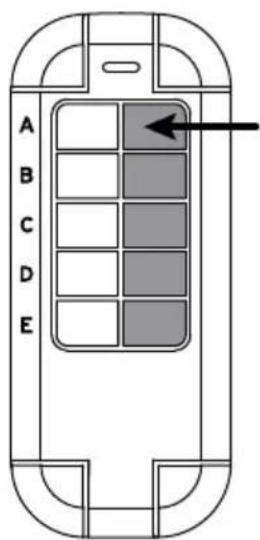

Drücken Sie, während die LED blinkt, auf der BrematicPRO Funk-Fernbedienung die rechte Taste, die Sie entkoppeln möchten.

Der Entkopplungsvorgang ist abgeschlossen.

Funk-Schaltadapter an den BrematicPRO Gateway anlernen

Beim Einbinden in das Home Automation Systems BrematicPRO über den BrematicPRO Gateway ist es möglich, mit Hilfe der App / PC Software BrematicPRO softwarebasierte Funktionen zu nutzen, wie z. B.: Timer Steuerung, Szenen Steuerung, Astro-Funktion (Sonnenauf- / Sonnenuntergang Steuerung).

Die App oder die PC-Software BrematicPRO ist installiert und geöffnet. Der BrematicPRO Gateway ist betriebsbereit.

○ Halten Sie einen Mindestabstand vom Gerät zum Gateway von 50 cm ein.
- Öffnen Sie das Menü „Einstellungen“.
○ Wählen Sie den Raum, in dem Sie das Gerät nutzen wollen.
○ Wählen Sie „Gerät hinzufügen“ aus.
○ Frequenzband auswählen „868 MHz“.
○ Wählen Sie unter „Neues Gerät“ den Punkt „Schalter / Steckdose“ aus und bestätigen Sie die Auswahl mit „weiter“.
○ Folgen Sie den Anweisungen am Bildschirm.
Drücken und halten Sie die Anlern-Taste am Gerät für 3 Sekunden.
○ Geben Sie eine Geräte-Bezeichnung für die den Funk-Schaltadapter ein, z. B. „Stehlampe Wohnzimmer“.
○ Wählen Sie „hinzufügen“, um das Gerät dem Raum zu zuordnen.
Zunächst mit „Zurück“ den Raum verlassen, anschließend „Fertig“ antippen, um den Anlernvorgang abzuschließen.
Der Funk-Schaltadapter ist nun im Home Automation Systems BrematicPRO eingebunden.
- Prüfen Sie die einwandfreie Funktion des Funk-Schaltadapters unter „Gerät testen“, indem Sie ihn ein- und ausschalten. In diesem Untermenü haben Sie auch die Möglichkeit, das Gerät zu den Favoriten hinzuzufügen.

Weiter Informationen zur App und Bedienung finden Sie unter: www.brematic.com/de/service

Werkseinstellungen wiederherstellen

Das Gerät kann jederzeit in den Auslieferungszustand zurückgesetzt werden. Das Zurücksetzen ist erforderlich im Falle einer Fehlfunktion.

Drücken Sie die Anlern-Taste für mindestens 6 Sekunden.

Die LED blinkt schnell und erlischt nach ca. 3 Sekunden.

Das Gerät wurde zurückgesetzt.

Gerät reinigen

GEFAHR! GEFAHR DURCH ELEKTRISCHEN SCHLAG!

Vor dem Reinigen das Gerät vom Stromnetz nehmen.

Achten Sie darauf, dass keine Flüssigkeit in das Gerät eindringt.

Eindringende Flüssigkeit kann zu einem Kurzschluss führen.

○ Reinigen Sie den das Gerät mit einem trockenen, fusselfreien Tuch. Bei stärkerer Verschmutzung können Sie das Tuch leicht anfeuchten.
○ Verwenden Sie zur Reinigung keine lösungsmittelhaltigen Reiniger. Andernfalls kann die Oberfläche und Beschriftung des Geräts beschädigt werden.
○ Tauchen Sie das Gerät niemals in Wasser oder in andere Flüssigkeiten. Andernfalls kann das Gerät beschädigt werden.
○ Stellen Sie vor der nächsten Verwendung sicher, dass das Gerät vollständig trocken ist.

Fehlerbehebung

Problem Möglicher Grund	Fehler-behebung
LED blinkt nicht. Gerät nicht richtig in die Steckdose gesteckt.	Gerät korrekt in die Steckdose stecken. Bitte prüfen, ob Strom auf der Wandsteckdose ist.
Gerät wird nicht erkannt.	Gerät außerhalb der Reichweite des Gateways.

Entsorgung

packung besteht aus umweltfreundlichen

Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde oder Stadtverwaltung.

Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszeiten können Sie sich bei Ihrer zuständigen Verwaltung informieren.

Service

Bei Fragen zum Produkt kontaktieren Sie uns unter

Hugo Brennenstuhl GmbH & Co. KG

Seestraße 1-3 · D-72074 Tübingen

H. Brennenstuhl S.A.S.

www.brennenstuhl.com

Konformitätserklärung

Hiermit erklären wir, die Firma Hugo Brennenstuhl GmbH & Co.KG, dass der Funkanlagentyp FA EM 868 01 W3600 3726 der Richtlinie 2014/53/EU und 2011/65/EU (RoHS II) entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.brematic.com/de/service/konformitaetserklaerung/ke_1294510.pdf

Dieses Gerät erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber.

Alle Rechte vorbehalten.

Hugo Brennenstuhl GmbH & Co. KG

Seestraße 1-3 · D-72074 Tübingen

H. Brennenstuhl S.A.S.

www.brennenstuhl.com

Hugo Brennenstuhl GmbH & Co. KG

Seestraße 1-3 · D-72074 Tübingen

H. Brennenstuhl S.A.S.

www.brennenstuhl.com
