MODE D'EMPLOI BrematicPRO FA EM868 01 BRENNENSTUHL

Adaptateur de commutation sans fil avec mesure de la consommation d'énergie

Mode d'emploi

FR Mode d'emploi....Page 15

4 rue de Bruxelles · F-67170 Bernolsheim

lectra-t ag

Blegistrasse 13 · CH-6340 Baar

www.brematic.com

4 rue de Bruxelles · F-67170 Bernolsheim

lectra-t ag

Blegistrasse 13 · CH-6340 Baar

www.brematic.com

FR Adaptateur de commutation sans fil avec mesure de la consommation d'énergiE 868.3 MHZ

Légende des pictogrammes utilisés....Page 16

Consignes de sécurité....Page 16

Utilisation conforme Page 17

Informations sur le fonctionnement radio Page 17

Duty Cycle....Page 17

Contenu de la livraison....Page 17

Caractéristiques techniques Page 17

Aperçu de l'appareil Page 17

Fonctionnalité Page 18

Préparatifs....Page 18

Télécharger l'application / le logiciel pour PC BrematicPRO Page 18

Programmer l'adaptateur radio sur la télécommande radio BrematicPRO....Page 18

Supprimer le couplage....Page 18

Programmer l'adaptateur radio sur la télécommande radio BrematicPRO Gateway ...... Page 19

Restaurer les paramètres d'usine Page 19

Nettoyer l'appareil Page 19

Dépannage Page 19

Mise au rebut....Page 20

Service Page 20

Fabricant......Page 20

Déclaration de conformité Page 20

Légende des pictogrammes utilisés

	Lire le mode d'emploi ! Attention ! Risque d'incendie !
	Respectez les avertissements et consignes de sécurité !		Mettez l'emballage et l'appareil au rebut dans le respect de l'environnement !
	Attention ! Risque d'électrocution !

Consignes de sécurité

d'utiliser l'appareil, familiarisez-vous avec toutes les instructions d'utilisation et consignes de sécurité. N'utilisez cet appareil que conformément aux instructions et dans les domaines d'application spécifiés. Si vous donnez l'appareil à des tiers, remettez-leur également la totalité des documents.

AVERTISSEMENT ! DANGER DE MORT ET RISQUE D'ACCIDENT POUR LES ENFANTS EN BAS ÂGE

ET LES ENFANTS ! Ne laissez jamais les enfants manipuler les emballages sans surveillance. Risque de suffocation en cas d'ingestion ou d'inhalation de petites pièces ou de films plastiques. Les enfants sous-estiment souvent les dangers. Toujours tenir l'appareil hors de portée des enfants. Ce n'est pas un jouet.

Ce produit peut être utilisé par des enfants âgés de 8 ans et plus ainsi que par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience ou de connaissances, s'ils sont surveillés ou s'ils ont été informés de l'utilisation sûre du produit et comprennent les risques liés à son utilisation. Les enfants ne doivent pas jouer avec cet appareil. Le nettoyage et l'entretien du produit ne doivent pas être effectués par des enfants laissés sans surveillance.
Faites fonctionner l'appareil uniquement dans un environnement sec et sans poussières.
- Faites fonctionner l'appareil uniquement dans des espaces intérieurs.
N'exposez pas l'appareil à des conditions défavorables, comme • l'humidité,

• le rayonnement solaire permanent,
• le rayonnement thermique,
• le froid,
- les vibrations.

ATTENTION ! RISQUE DE BLESSURES !

Nous déclinons toute responsabilité en cas de dommages matériels ou corporels causés par une manipulation incorrecte ou par le non-respect des consignes de sécurité ! Dans de tels cas, la garantie est annulée !
- Toute utilisation autre que celle décrite dans ce mode d'emploi conduit à un endommagement de l'appareil. N'effectuez aucune modification de la structure de l'appareil. Dans le cas contraire, un fonctionnement sûr ne peut être garanti.

RISQUE DE CHOC ÉLECTRIQUE !

N'ouvrez pas le boîtier. L'appareil ne contient pas de pièce nécessitant un entretien. En cas de problème, contactez le service.
Les travaux sur le réseau électrique doivent être uniquement effectués hors tension et exclusivement confiés à un électricien spécialisé.
L'appareil n'est pas adapté pour être déconnecté. La charge n'est pas séparée galvaniquement du réseau.
- Ne faites pas fonctionner l'appareil en cas de dommages visibles.
- Ne branchez pas plusieurs adaptateurs radio les uns après les autres.
En cas de dysfonctionnement, débranchez l'appareil de la prise murale.

RISQUE D'INCENDIE!

• Ne branchez aucun dispositif terminal à l'appareil dont la mise en route sans surveillance peut entraîner un incendie ou autres dégâts (ex. des fers à repasser).
• Ne branchez pas l'appareil sans contrôle ni surveillance.
  N'utilisez pas de câble de rallonge.
  Assurez-vous que la prise se trouve à proximité de l'appareil branché, qu'elle soit facilement accessible et que l'appareil ne soit pas utilisé lorsqu'il est couvert.
• Évitez une surcharge de l'appareil.
  Une surcharge peut entraîner un incendie ou une dégradation de l'appareil. La charge maximale est de 3600 W

Utilisation conforme

L'adaptateur radio est uniquement utilisé pour allumer et éteindre les consommateurs raccordés à l'adaptateur radio dans des pièces intérieures sèches et pour déterminer des données de mesures comme la tension, la puissance absorbée et la consommation d'énergie.

Informations sur le fonctionnement radio

Cet appareil fonctionne sur base du protocole radio propriétaire 868.3 MHz. La transmission radio est réalisée sur un trajet de propagation non exclusif. Ainsi, des perturbations ne peuvent pas être exclues.

La portée dans des bâtiments peut donc est différente de celle en zone dégagée. Hormis la puissance d'émission et les propriétés de réception du récepteur, des conditions environnementales, comme par exemple l'humidité de l'air et les spécificités de construction sur place, jouent un rôle important.

La portée peut être en partie fortement réduite à cause de :

• parois en bois, plâtre, béton, béton armé
- la proximité d'objets métalliques et conducteurs
- perturbations à bande large, par exemple dans des zones résidentielles (téléphones DECT, téléphones portables, écouteurs radio, haut-parleurs radio, station météo radioguidées, systèmes de surveillances pour bébés)
- la proximité de moteurs électriques, transformateurs, blocs d'alimentation, ordinateurs

Duty Cycle

Le Duty Cycle désigne une limitation de la durée d'émission définie par la loi concernant les appareils émettant dans la plage de fréquences de 868 MHz. Ainsi, un fonctionnement sans faille des appareils fonctionnant dans la plage des 868 MHz doit être assuré. La durée maximale d'émission d'un appareil est de 1 % d'une heure (ce qui correspond à 36 secondes / heure). Après avoir atteint cette limite de 1 %, une émission n'est plus possible jusqu'à ce que la limitation de temps du Duty Cycle soit achevée, c'est-à-dire après une heure.

Contenu de la livraison

1 x adaptateur de commutation sans fil avec mesure de la consommation d'énergie

1 x mode d'emploi bref
1 x mode d'emploi (numérique, à télécharger)

Caractéristiques techniques

Désignation du produit : FA EM 868 01 W3600 3726

N° d'art.: 1294510

Fréquence radio : 868.3 MHz

Puissance d'émission max.: < 20 mW

Bande de fréquences : 868.1 - 868.5 MHz

Duty Cycle : < 1 % par h

Tension d'alimentation : 230 V / AC, 50 Hz

Puissance de commutation max.: 3600 W

Puissance absorbée : < 1 W

Température ambiante : 0 °C à 35 °C

Indice de protection : IP20

Portée en zone dégagée : env. 100 m

Dimensions (l x h x p) : 113,2 x 55 x 70,7 mm

Poids : 114 g

L'appareil correspond à la classe de protection I, encrassement : 2, tension pulsée nominale : 2500 V, mode opératoire : S1, PTI175, niveau : 3, coupure unipolaire

Sécurité de mise à la terre irremplaçable : interrupteur thermique Sous réserve de modifications techniques.

Aperçu de l'appareil

Prise contact de protection
Touche de programmation avec témoin de fonctionnement à LED et touche ON / OFF

Statut des LED

est vert lorsque On

clignote en rouge Mode de programmation

clignote rapidement en rouge Adaptateur radio réinitialisé

Fonctionnalité

L'adaptateur radio fait partie du système Brennenstuhl Home Automation BrematicPRO piloté par l'application ou le logiciel pour PC BrematicPRO. L'adaptateur radio peut être directement couplé à la télécommande radio BrematicPRO et être commuté. Pour pouvoir utiliser d'autres fonctions basées sur un logiciel (par ex. contrôle du timer, contrôle de scènes, fonction astro), il peut être couplé au Brennenstuhl Home Automation Systems BrematicPRO par le biais du BrematicPRO Gateway. En plus de la mise en marche et à l'arrêt de consommateurs branchés, l'appareil dispose d'une fonction de mesure : des données de mesure comme la tension, la puissance consommée et la consommation énergétique sont transmises au Gateway et affichées sur l'application / le logiciel PC BrematicPRO.

La consommation énergétique en Wh de l'appareil branché est sauvegardée sur l'appareil branché. La consommation peut être effacée dans l'application par le biais de «Reset».

Remarque :

Pour savoir quels composants peuvent être programmés sur l'adaptateur radio, consultez le site : www.brematic.com/fr/service.

Dans le mode d'emploi de chaque composant radio BrematicPRO, vous trouverez des informations supplémentaires sur la programmation de ces composants.

Préparatifs

• Branchez l'adaptateur radio à une prise de courant facile d'accès. La tension du réseau local doit correspondre aux caractéristiques techniques de l'adaptateur radio (voir «Caractéristiques techniques»).
• Avant la mise en service, vérifiez la puissance absorbée par le consommateur que vous voulez brancher à l'adaptateur radio. La charge maximale est de 3600 W

Télécharger l'application / le logiciel pour PC BrematicPRO

Le système Brennenstuhl Home Automation BrematicPRO est piloté par l'application ou le logiciel pour PC BrematicPRO. L'application est disponible gratuitement dans l'App Store et dans le Google Play Store. Le logiciel PC peut être téléchargé sur le site www.brematic.com/fr/service. Pour le téléchargement et l'installation de l'application, suivez les instructions à l'écran.

Télécharger dans l'App Store

DISPONIBLE SUR Google Play

Informations complémentaires relatives à l'application et à l'utilisation du produit disponibles à l'adresse www.brematic.com/fr/service.

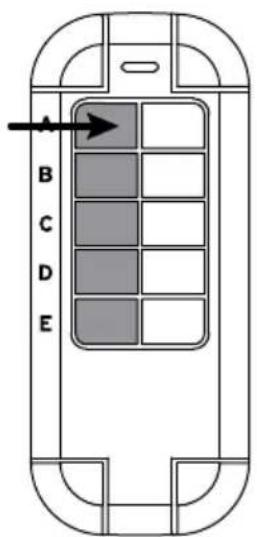

Programmer l'adaptateur radio sur la télécommande radio BrematicPRO

L'adaptateur radio peut être directement programmé avec la télécommande radio BrematicPRO.

Appuyez sur la touche de programmation et maintenez-la enfoncée pendant 3 secondes. La LED clignote en rouge.

A B C D E

Pendant que la LED clignote, appuyez sur une touche que vous souhaitez coupler, sur la gauche de la télécommande BrematicPRO.

Après le couplage réussi des deux appareils, la LED s'allume en vert. Le processus de programmation est finalisé.

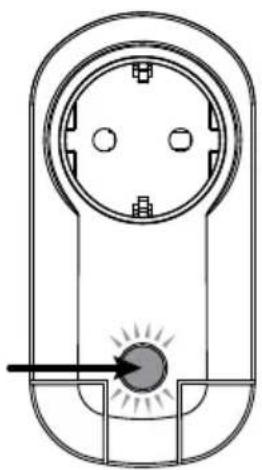

Supprimer le couplage

Appuyez sur la touche de programmation et maintenez-la enfoncée pendant 3 secondes. La LED clignote en rouge.

A B C D E

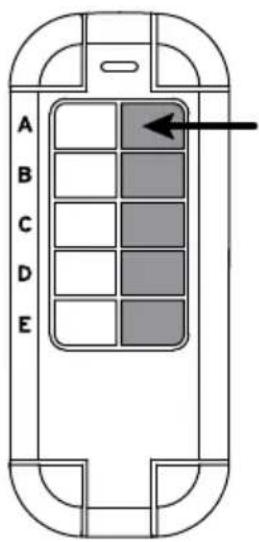

Pendant que la LED clignote, appuyez sur la touche sur la droite de la télécommande BrematicPRO que vous souhaitez découpler.

Le processus de découplage est terminé.

Programmer l'adaptateur radio sur la télécommande radio BrematicPRO Gateway

Il est possible, lors de l'intégration dans le Home Automation Systems BrematicPRO via le BrematicPRO Gateway, grâce à l'application / au logiciel PC BrematicPRO, d'utiliser des fonctionnalités basées sur logiciel, comme par exemple la commande du timer ou des scènes, les fonctions astro (commande du lever et du coucher de soleil).

L'application ou le logiciel PC pour BrematicPRO est installé(e) et ouvert(e).

Le BrematicPRO Gateway est prêt à fonctionner.

Respectez une distance minimale de 50 cm entre l'appareil et le Gateway.
○ Ouvrez le menu «Réglages».
○ Choisissez la pièce dans laquelle vous souhaitez utiliser l'appareil.
○ Choisissez «Ajouter un appareil».
○ Sélectionner la bande de fréquences «868 MHz».
Au point «Nouvel appareil», choisissez le point «Interrupteur / Prise» et confirmez votre choix avec «Suivant».
Suivez les instructions sur l'écran.
Appuyez sur la touche de programmation située sur l'appareil et maintenez-la enfoncée pendant 3 secondes.
Entrez une désignation d'appareil pour l'adaptateur radio, par exemple «Lampadaire salon».
- Sélectionnez «Ajouter» pour attribuer l'appareil à la pièce.
- Quittez ensuite la pièce avec «Retour», puis appuyez sur «Terminé» pour achever le processus de programmation.

L'adaptateur radio est maintenant intégré au Home Automation Systems BrematicPRO.

Vérifiez le bon fonctionnement de l'adaptateur radio sous «Tester l'appareil» en l'allumant et en l'éteignant.

Dans ce sous-menu, il vous est également possible d'ajouter l'appareil aux favoris.

Vous trouverez des informations complémentaires concernant l'application et l'utilisation sur le site : www.brematic.com/fr/service

Restaurer les paramètres d'usine

L'appareil peut à tout moment être restauré à son état de livraison. La restauration est nécessaire en cas de dysfonctionnement.

- Appuyez sur la touche de programmation pendant au moins 6 secondes.

La LED clignote rapidement et s'éteint après environ 3 secondes. L'appareil a été restauré.

Nettoyer l'appareil

⚠️ DANGER ! RISQUE DE DÉCHARGE ÉLECTRIQUE !

Débranchez l'appareil du réseau électrique avant de le nettoyer. Veillez à ce qu'aucun liquide ne pénètre dans l'appareil. La présence de liquide dans l'appareil peut entraîner un court-circuit.

Nettoyez l'appareil à l'aide d'un chiffon sec et ne peluchant pas. Vous pouvez humidifier légèrement le chiffon en cas de salissures importantes.
N'utilisez pas de nettoyant à base de solvant pour le nettoyage. La surface et l'inscription de l'appareil pourraient sinon être endommagées.
N'immergez jamais l'appareil dans de l'eau ou d'autres liquides. Sinon, vous risquez d'endommager l'appareil.
Assurez-vous que l'appareil est entièrement sec avant de l'utiliser de nouveau.

Dépannage

Problème Cause possible Dépannage
La LED ne clignote pas.	L'appareil n'est pas branché correctement.	Brancher correctement l'appareil. Vérifiez s'il y a du courant dans la prise électrique murale.
L'appareil n'est pas reconnu.	L'appareil est hors de portée du Gateway.	Réduire la distance au Gateway.

Mise au rebut

L'emballage se compose de matières recyclables pou- vant être mises au rebut dans les déchetteries locales.

Renseignez-vous auprès de votre commune ou de votre ville sur les possibilités de mise au rebut du produit usagé.

Afin de contribuer à la protection de l'environnement, veuillez ne pas jeter votre produit usagé dans les ordures ménagères, éliminez-le de manière appropriée. Pour obtenir des renseignements concernant les points de collecte et leurs horaires d'ouverture, vous pouvez contacter votre municipalité.

Service

Vous trouverez les informations détaillées concernant le produit sur le site : www.brematic.com/fr/service. Tél. : [phone] (gratuit)

Fabricant

4 rue de Bruxelles · F-67170 Bernolsheim

lectra-t ag

Blegistrasse 13 · CH-6340 Baar

www.brematic.com

Déclaration de conformité

Par la présente, nous, société Hugo Brennenstuhl GmbH & Co.KG, déclarons que le type de matériel radio FA EM 868 01 W3600 3726 est conforme aux directives 2014/53/CE et 2011/65/CE (RoHS II). La déclaration de conformité européenne est disponible en version complète à l'adresse Internet suivante : www.brematic.com/fr/service/konformitaetserklaerung/ke_1294510.pdf

Cet appareil est conforme aux exigences légales nationales et européennes en application. Tous les noms de société et de produits cités dans ce document sont des marques déposées par leurs propriétaires respectifs. Tous droits réservés.
