MANUALE UTENTE BrematicPRO FA 868 01 W3600 BRENNENSTUHL
Adattatore via radio IP44 con interruptore
Manuale di istruzioni
Adattatore via radio IP44 con interruptore 868.3 MHz
Legendadei pittogrammiutilizzati
Avvertenze in materia di sicurezza
Uso conforme alle prescrizioni . 28
Informazioni sul funzionamento radio.. 28
Duty Cycle.. 29
Contenuto della confezione
Dati tecnici 29
Panorama dell'apparechio
Funzionamento 29
Fasi di preparazione 29
Scaricare la app /il software per PC BrematicPRO
Configurazione dell'adattatore di commutazione radiocommandato con telecomando radio BrematicPRO
Eliminazione dell'accoppiamento
Configurazione dell'interruttore radio ON/OFF tramite gateway BrematicPRO
Ripristino delle impostazioni
Pulizia dell'apparecchio
Eliminazione dei guasti
Smaltimento 31
Assistenza 31
Produttore 32
Dichiarazione di conformità
Legenda dei pittogrammi utilizzati
Leggere il manuale di istruzioni per l'uso! Attenzione! Pericolò incendio!
Osservare le avventenze e leindicazioni in materia di sicurezza!
Smaltire l'imballaggio e l'apparecchio in modo ecocompatible!
Attenzione! Pericolodi folgorazione!
Avvertenze in materia di sicurezza
truzioni per l'uso sono parte integrante di quello prodotto. Esso contiene importanti avverenze sulla sicurezza, l'utilizzo e lo smaltimento del prodotto.
Prima di utilizzare l'apparecchio, familiarizzato con tutte le avventenze per l'uso e la sicurezza. Utilizzato l'apparecchio solo come descripto e per i campi di applicazione indicati. In caso di cessione a terzi dell'apparecchio, consegnareolta la documentazione.
AVVERTIMENTO! PERICOLO DI MORTE E DI
INCIDENTE PER BABBINI E INFANTI! Non lasciare mai i bambini privi di sorveglianza con il materiale di imballaggio.
Sussiste un pericolo di soffocamento a causa dell'ingerimento o dell'inalazione di piccole componenti o pellicole. Spesso i bambini sottovalutano i pericoli. Tenere sempre l'apparecchio fuori alla portata dei bambini. Esso non è un giocattolo.
- Questo appearecchio può essere utilizzato da bambini di età superioreagli 8 anni,da persone con capacità fisiche,sensoriali o mentali ridotte o da persone inesperte solo se supervisionate opreventivamente istruite sull'utilizzo in sicurezza del prodotto e solo se informate dei pericoli legati al prodotto stesso. I bambini non possono giocare con questo appearecchio. La pulizia e la manutenzione non possono essere eseguite da bambinienza la supervisione di un adulto.
Il dispositorio è adatto all'uso all'aria aperta ed è conforme al grado di isolamento IP44.
La protezione antispruzzo in collegamento ad una spina si ottiene solamente se la spina è anch'essa resistenteagli spruzzi d'acqua (IP44).
ATTENZIONE! PERICOLO DI LESIONI!
Si declina agli responsabilità per danni a cose e persone causati da un uso improprio o dall'inosservanza delle avvertenze di sicurezza! In suddetti casi decade il diritto di garanzia!
Unutilizzodiverso da quelloindicato nelpresente manuale danneggia il dispositivo.Non eseguire modifiche strutturali all'apparecchio. Cione compensetterebbe la sicurezza quando in funzione.
RISCHIO DI FOLGORAZIONE!
Non apriere l'alloggiamo. L'apparecchio non contiene componente che necessitano di manutenzione. In caso di malfunzionamento contattare l'assistenza.
Far eseguire eventuali lavori alla rete elettrica escludamente a tensione disattivata da personale qualificato.
L'apparecchio non è adatto alla messa fuori tensione. Il circuito di carico non è separato galvanicamente alla rete.
Non mettere in funzione l'apparecchio in caso di danni visibili.
Non collegare più adattatori di commutazione radiocommandati in series.
In caso di anomalie rimuovere immediatamente l'apparecchio alla presa elettrica.
PERICOLO DI INCENDIO!
Non collegare all'apparecchio a dispositivi che, accendendosienza supervisione, possono causare incendi o altri danni (ad es. ferri da stiro).
Non accendere l'apparecchioswana controllaro o monitorarlo.
Nonutilizzarealcuna prolunga.
Assicurarsi che la presa elettrica installata in prossimità dell'apparecchio collegato sia disponibile accessibile e che l'apparecchio non sia coperto quando vieneMESSO in funzione.
Evitare un sovraccarico dell'apparecchio.
In caso di sovraccarico può sussistere il pericolò di incendio o di danni all'apparecchio. Il carico massimo è di 3600 W.
Uso conforme alle prescrizioni
L'adattatore di commutazione radiocommandato serve esclusivamente ad accendere e spegnere i dispositivi connessi.
Informazioni sul funzionamento radio
Questo prodotto lavora con il protocollo radio proprietario 868.3 MHz. La trasmissione radio viene realizzata tramite una via di trasmissione non escludiva e, pertanto, non è possibile escludere interferenze.
Il raggio di ricezione negli edifici cui quelli all'aria aperta. Oltre alla potenza di trasmissione e alle caratteristiche del ricevitore, svolgono un ruolo anche le influenze ambientali come ad es. l'umidità dell'aria e le condizioni strutturali del luogo.
Il raggio di ricezione più essere considerevolmente ridotto in parte da:
- pareti in legno, gesso, cemento, cemento armato
prossimita oggetti metallici e conduttori di calorie - interferenza della banda larga, ad es. in zone residenziali (telefoni DECT, Telefoni cellulari, cuffe radio, altoparlanti radio, stazioni meteorologiche radio, sistemi di sorveglianza per neonati)
- prossimità motori elettrici,trasformatori, alimentatori,computer
Duty Cycle
Il Duty Cycle designa un limite temporale di trasmissione regolato per legge per quegli apparecchi che trasmettono in un intervallo par a 868 MHz. In tal modo, si dovrebbe poter garantire un funzionamento alla problema degli apparecchi che operano in un intervallo di 868 MHz. Il tempo massimo di trasmissione di ciascun apparecchio è di 1% all'ora (corrisponde a 36 secondi/ora). Dopio il raggiungimento del limite dell'1% l'invio non è possibile fino al termine del limite temporale del Duty Cycle, ossia dopo un'ora.
Contenuto della confezione
1 x adattatore via radio IP44 con interruptore
1x guiderapida
1x manuale diistruzioni per I'uso (digitale, per il download)
Dati tecnici
Denominazione prodotto: FA 868 01 W3600 IP44 3726
Art. n^ : 1294520
Frequenza radio: 868.3 MHz
Potenza max. di trasmissione: < 20mW
Banda di frequenza: 868.1 - 868.5 MHz
Duty Cycle: < 1% / h
Tensione di alimentazione: 230V / AC,50Hz
Potenza di commutazione max.: 3600 W
Corrente assorbita: < 1 W
Temperatura ambiente: da 0^ a 35^
Grado di isolamento: IP44
Raggio di ricezione in campo libero: ca. 100m
Dimensioni (L x H x P): 134,4 x 56 x 87,5 mm
Peso: 140g
L'apparecchio è conforme alla classe di isolamento I, impurità: 2, tensione nominale ad impulso: 2500V, modo operativo: S1, 1E4, PTI175, piano: 3, spegnimento unipolare
Fusibile integrato non sostituibile: fusibile termico
Ci riserviamo il diritto di apportare modifiche di carattere tecnico.
Panorama dell'apparecchio
Presa elettrica con contatto di terra con coperchio richiudibile
Tasto di configurazione con indicatore funzionamento a LED e tasting ON / OFF
Stato del LED
Si illumina di verde
Lampeggia una lucera rossa
Lampeggia rapidamente una luce rossa
Acceso
Modalità di configurazione
Ripristino dell'adattatore di
commutazione radiocommandato
Funzionamento
L'adattatore di commutazione radiocommandato è parte integrante delsystema di automazione domestica BrematicPRO di Brennenstuhl,commandotramite App o software BrematicPRO da PC. L'adattatore di commutazione radiocommandato più essere accopiato e collegato direttamente con il telecomando radio BrematicPRO. Per poter usfuriere di ulteriori funzioni basate su software (ad es. gestione del timer, gestione scenario, funzione astronomica)esso più essere collegato al systema di automazione domestico BrematicPRO di Brennenstuhl tramite il gateway BrematicPRO.
Fasi di preparazione
- Connette l'adattatore di commutazione radiocommandato a una presa elettrica lavoramente accessibile. La tensione di rete locale deve corrispondere a quella indicata nei dati tecnici dell'adattatore di commutazione radiocommandato (vedi "Dati tecnici").
Adattatore via radio IP44 con interruptore 868.3 MHz
Verificare prima della messa in funzione la potenza assorbita dell'apparecchio in uso che si desidera collegare all'adattatore di commutazione radiocommandato. Il carico massimo è di 3600 W.
Scaricare la app / il software per PC BrematicPRO
Ilsystemadi automazione domestica BrematicPROdi Brennenstuhl
viene comandato tramite app o software BrematicPRO da PC. La app
è disponibile Gratisamente nell'App Store e nel Google Play Store. Il
software PC cui èssere scaricato su www.brematic.com/it/service.
Per il download e per l'installazione seguire le istruzioni sul display.
Per maggiori informazioni circa la app e la gestione consultare il sito www.brematic.com/it/service
Configurazione dell'adattatore di commutazione radiocommandato con telecomando radio BrematicPRO
L'adattatore di commutazione radiocommandato può essere configurato direttamente al telecomando radio BrematicPRO.

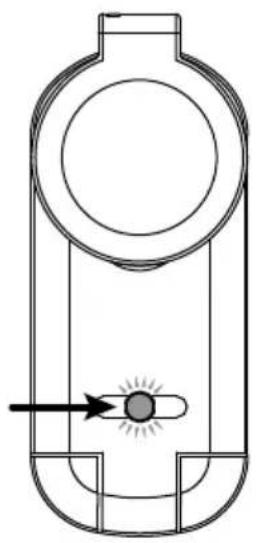

Premere etenere premuto il tasto di configurazione per 3 secondi. Il LED lampeggia di rosso.

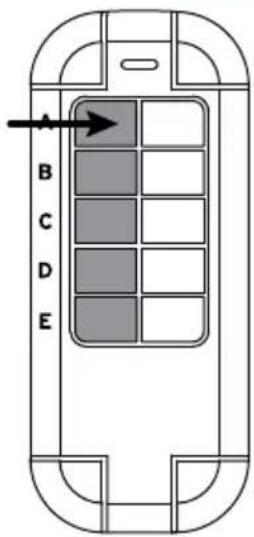

Mentre il LED lampeggia, pre- mere un tasto sinistro sul telecomando radio BrematicPRO che si desidera impostare. Una volta che i due apparecchi sono stati accoppiati, il LED si illuminera di verde. La procedura di impostazione è terminata.
Eliminazione dell'accoppiamento

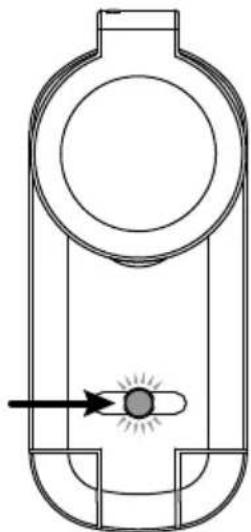

Premere etenere premuto il tasto di configurazione per 3 secondi.
II LED lampeggia di rosso.

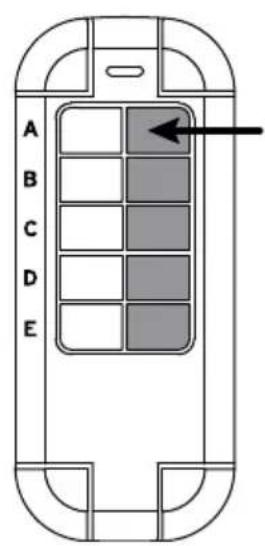

Mentre il LED lampeggia, pre-mere il tasto destro sul telecomando radio BrematicPRO, di cui si desidera eliminare l'accoppiamento. L'eliminazionedell'accoppi-mentatione conclusa.
Configurazione dell'interruttore radio ON / OFF tramite gateway BrematicPRO
Per il collegamento alsystema di automazione domestica BrematicPRO mediatingialogatewayBrematicPROe inoltre possibile,con l'aiuto della app/ software PC BrematicPRO,utilizzare le funzioni basate su software, come ad es. comando del timer,comando degli scenari,funzione astronomica (comando alba/tramonto).
L'app o il software per PC BrematicPRO è installato e aperto. Il gateway BrematicPRO è pronto per l'esercizio.
Mantenere una distance minima di 50 cm dall'apparecchio al gateway.
Aprire il menu "Impostazioni".
Selection are in cui si desidera utilise a l'apparecchio.
Selectionare "Aggiungi dispositivo".
Selezionare la banda di frequenza ^ 868~MHz
Selezionare sotto "Nuovo appearecchio" la voce "Interruttore / Presa elettrica" oppure "Illuminazione" e confermare con "Avanti".
Seguire le struczioni sul display.
Premere e tenere premuto il tasto di configurazione sul dispositivo per 3 secondi.
Inserire una denominazione per il dispositivo, ad es. "Lampada a stelo soggiorno".
Selectionare "Aggiungi"per assegnare il dispositivo al locale.
- Abbandonare in seguito il locale premendo "Indietro"; premere infine "Fine" per terminare la procedura di configurazione.
L'adattatore di commutazione radiocommandato è ora connesso alsystemadi automazione domestica BrematicPRO.
L'adattatore di commutazione radiocommandato è ora connesso alsystemadi automazione domestica BrematicPRO.
Verificare il corretto funzionamento dell'adattatore di commuta-zione radiocommandato alla voce "Test dispositivo" procedendotramite esta funzione all'accensione e alle specnimento.
In questo sottomenu vi è la possibilità di aggiungere l'apparecchio ai Preferiti.
Ulteriori informazioni sull'app e sui comandi sono disponibili su: www.brematic.com/it/service.
Ripristino delle impostazioni
Il dispositorio può essere ripristinato in qualsiasi momento alle impostazioni di fabbrica. Il ripristino risulta necessario quando tutte le 8 posizioni della memoria del telecomando radio sono occupate e nel caso di un malfunzionamento.
Premere il tasto di configurazione per almeno 6 secondi.
II LED lampeggia rapidamente e si spegne dopo ca. 3 secondi.
Il dispositorio è stato ripristinato.
Pulizia dell'apparecchio PERICOLO!PERICOLO DI FOLGORAZIONE.
Scollegare l'apparecchio alla corrente elettrica prima di pulirlo. Assicurarsi che nell'apparecchio non penetrino liquidi. Ci potrebbe provocare cortocircuiti.
Pulire l'apparecchio con un panno asciutto e privo di pelucchi. In caso di incrostazioni è possible inumidire leggermente il panno.
Per la pulizia non utilizzato detersivi contenti solventi. Si potrebbe altrimenti danneggiare la superficie e la scritta dell'appareccchio.
Non immergere mai l'apparecchio in acqua o in altri liquidi. Si potrebbe altrimenti danneggiare il prodotto.
Prima di riutilizzare l'apparecchio, assicurarsi che sua completenesse asciutto.
Eliminazione dei guasti
| Problema Possibile causa Eliminazione | dei guasti | |
| Il LED non lampeggia. | Il dispositivo non è correttamente collegato alla presa elettrica. | Inserire corretta-mente il dispositivo nella presa elettrica. |
| L'apparecchio non viene riconosciuto. | Apparecchio al di fuori del raggio di risizione del gateway. | Ridurre la distance dal gateway. |
Smaltimento
L'aggioglio è composto da materiali ecologici che possono essere smaltiti presso i siti di raccolta locali per il riciclo.
Informarsi presso l'amministrazione comunale o locale circa le possibilità di smaltimento del prodotto usato.
Per questioni di tutela ambientale non gettare il prodotto usato tra i rifiuti domestici; provvedere invece al suo corretto smaltimento. Presso l'amministrazione competente è possibile ricevere informazioni circa i siti di raccolta e i relativi orari di aperture.
Assistenza
Per domande sul prodotto contattari su www.brematic.com/it/service.
Tel.: 0080048720743 (gravito)
Produtlore
Dichiarazione di conformità
Con la presente l'azienda Hugo Brennenstuhl GmbH & Co.KG dichiarare che il tipo di impianto radio FA 868 01 W3600 3726 è conforme alla direttiva 2014/53/UE e alla direttiva 2011/65/UE (RoHS II). Il testo completo della dichiarazione UE di conformità è disponibile al segunte indirizzo web: www.brematic.com/it/service/konformitaetserklaerung/ke_1294520.pdf
Il presente apparecchio è stato realizzato in osservanza dei requisiti legali europei e nazionali. Tutti i nomi delle aziende riportate e le denominazioni dei prodotti costituiscono un marchio di fabbrica del rispetto titolare.
