BrematicPRO FA 868 01 W3600 - Maison intelligente BRENNENSTUHL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur de commutation sans fil
Marque	Brennenstuhl
Modèle	BrematicPRO FA 868 01 W3600
Fréquence radio	868,3 MHz
Puissance d'émission max.	< 20 mW
Bande de fréquence	868,1 - 868,5 MHz
Duty Cycle	< 1 % par heure
Tension d'alimentation	230 V / AC, 50 Hz
Puissance de commutation max.	3600 W
Puissance absorbée	< 1 W
Température ambiante	0 °C à 35 °C
Indice de protection	IP44
Portée en zone dégagée	Environ 100 m
Dimensions (L x H x P)	134,4 x 56 x 87,5 mm
Poids	140 g
Classe de protection	I
Contenu de la livraison	1x adaptateur, 1x mode d'emploi bref, 1x mode d'emploi numérique
Fonctions principales	Allumage/extinction de consommateurs, couplage avec télécommande BrematicPRO, intégration au système domotique via Gateway, commande timer/scènes/astro
Entretien et nettoyage	Débrancher avant nettoyage, utiliser un chiffon sec non pelucheux, ne pas immerger dans l'eau
Sécurité	Ne pas ouvrir le boîtier, ne pas brancher plusieurs adaptateurs en série, éviter les surcharges, ne pas utiliser avec des dispositifs à risque d'incendie sans surveillance
Réinitialisation	Appuyer sur la touche de programmation pendant au moins 6 secondes jusqu'à ce que la LED clignote rapidement
Service client	www.brematic.com/fr/service, Tél.: [phone] (gratuit)

FOIRE AUX QUESTIONS - BrematicPRO FA 868 01 W3600 BRENNENSTUHL

Comment coupler l'adaptateur radio avec la télécommande BrematicPRO ?

Appuyez sur la touche de programmation de l'adaptateur pendant 3 secondes jusqu'à ce que la LED clignote en rouge. Pendant ce clignotement, appuyez sur une touche de la télécommande que vous souhaitez associer. La LED devient verte pour confirmer le couplage.

Comment réinitialiser l'adaptateur aux paramètres d'usine ?

Maintenez la touche de programmation enfoncée pendant au moins 6 secondes. La LED clignote rapidement puis s'éteint après environ 3 secondes, indiquant que l'appareil a été réinitialisé.

Quelle est la puissance maximale que l'adaptateur peut commuter ?

La puissance de commutation maximale est de 3600 W. Ne dépassez jamais cette limite pour éviter tout risque d'incendie ou d'endommagement.

L'adaptateur est-il compatible avec l'extérieur ?

Oui, il possède un indice de protection IP44, ce qui le protège contre les projections d'eau. Cependant, la prise connectée doit également avoir une protection IP44 pour garantir l'étanchéité.

Quelle est la portée radio de l'adaptateur ?

En zone dégagée, la portée est d'environ 100 mètres. Dans les bâtiments, la portée peut être réduite par les murs (bois, plâtre, béton armé), les objets métalliques ou les interférences (DECT, Wi-Fi, etc.).

Puis-je utiliser plusieurs adaptateurs radio en même temps ?

Oui, mais ne les branchez pas en série (les uns derrière les autres) pour éviter les surcharges. Chaque adaptateur doit être branché directement sur une prise murale.

Comment intégrer l'adaptateur dans le système BrematicPRO Gateway ?

Assurez-vous que l'application ou le logiciel PC BrematicPRO est installé et que le Gateway est prêt. Ouvrez le menu 'Réglages', choisissez la pièce, sélectionnez 'Ajouter un appareil', choisissez la bande 868 MHz et le type 'Interrupteur/Prise'. Suivez les instructions à l'écran en maintenant la touche de programmation enfoncée pendant 3 secondes.

Que faire si la LED ne s'allume pas ?

Vérifiez que l'adaptateur est correctement branché sur une prise de courant fonctionnelle. Si le problème persiste, consultez le dépannage dans la notice.

L'adaptateur est-il compatible avec les ampoules connectées ?

Oui, il peut commander tout appareil électrique jusqu'à 3600 W, y compris les ampoules. Il peut être programmé comme interrupteur ou éclairage dans l'application.

Comment supprimer le couplage entre l'adaptateur et une télécommande ?

Appuyez sur la touche de programmation pendant 3 secondes jusqu'à ce que la LED clignote en rouge. Ensuite, appuyez sur la touche de la télécommande que vous souhaitez dissocier. Le découplage est alors effectué.

MODE D'EMPLOI BrematicPRO FA 868 01 W3600 BRENNENSTUHL

Adaptateur de commutation sans fil IP44

Mode d'emploi

4 rue de Bruxelles • F-67170 Bernolsheim

Blegistrasse 13-CH-6340 Baar

www.brematic.com

4 rue de Bruxelles F-67170 Bernolsheim

Blegistrasse 13-CH-6340 Baar

www.brematic.com

Légende des pictogrammes utilisés

Consignes de sécurité

Utilisation conforme

Informations sur le fonctionnement radio Page 17

Duty Cycle.. 17

Contenu de la livraison

Caractéristiques techniques

Aperçu de l'appareil

Fonctionnalité 17

Preparatifs

Télécharger l'application / le logiciel pour PC BrematicPRO

Programmer l'adaptateur radio sur la télécommande radio BrematicPRO

Supprimer le couplage

Programmer l'actionneur radio marche / arrêt sur le BrematicPRO Gateway

Restaurer les paramètres d'usine

Nettoyer l'appareil

Dépannage

Mise au rebut. 19

Service

Fabricant 20

Déclaration de conformité 20

Légende des pictogrammes utilisés

i	Lire le mode d'emploi! Attention! Risque d'incendie!
!	Respecter les avertissements et consignes de sécurité!		Mettez l'emballage et l'appareil au rebut dans le respect de l'environnement!
4	Attention! Risque d'électrocution!

Consignes de sécurité

Le mode d'emploi fait partie intégrante de ce produit. Il contient des indications importantes pour la sécurité, l'utilisation et l'élimination des déchets. Avant d'utiliser l'appareil, familiarisez-vous avec toutes les instructions d'utilisation et consignes de sécurité. N'utilise cet apparéil que conformément aux instructions et dans les domaines d'application spécifique. Si vous donne le produit à des tiers, remettez-leur égalément la totalité des documents. A AVENTISSEMENT! DANGER DE MORT ET RISQUE D'ACCIDENT POUR LES ENFANTS EN BAS AGE ET LES ENFANTS! Ne l'aissez jamais les enfants manipuler les emballages sans surveillance. Risque de suffocation en cas d'ingestion ou d'inhalation de petites pieces ou de films plastiques. Les enfants sous-estiment souvent les dangers. Toujours tenir l'appareil hors de portée des enfants. Ce n'est pas un jouet. Cet apparéil peut être utilisé par des enfants âgés de 8 ans et plus ainsi que par des personnes ayant des capacities physiques, sensorielles ou mentalles réduites ou manquant d'expérience ou de connaissances, s'ils sont surveillés ou s'ils ont été informés de l'utilisation sure de l' apparéil et comprendnent les risques liés à son utilisation. Les enfants ne doivent pas journé avec cet apparéil. Le nettoyage et l'entretien du produit ne doivent pas été effectués par des enfants laissés sans surveillance. L'appareil convient à une utilisation à l'air libre et possède le degré de protection IP44. - Une fonction de protection contre les projections d'eau en connexion avec un connecteur ne pourra être atteinte que si le connecteur est lui aussi protégé contre les projections d'eau (IP44).

Attention! RISQUE de blessure!

• Nous déclinons toute responsabilité en cas de dommages matériels ou corporels causés par une manipulation incorrecte ou par le non-respect des consignes de sécurité! Dans de tels cas, la garantie est annulée!

Toute utilisation autre que celle décrite dans ce mode d'emploi conduit à un endommagement de l'appareil. N'effectuez aucune modification de la structure de l'appareil. Dans le cas contraire, un fonctionnement sûr ne peut être garanti.

RISQUE de CHOC électrique!

N'ouvre pas le boîtier. L'appareil ne contient pas de pièce nécessitant un entretien. En cas de problème, contactez le service. - Les travaux sur le réseau électrique doivent être uniquement effectués hors tension et exclusivement confiés à un electricien spécialisé. L'appareil n'est pas adapté pour être déconnecté. La charge n'est pas séparée galvaniquement du réseau. Ne faites pas fonctionner l'appareil en cas de dommages visibles. Ne branchez pas plusieurs adaptateurs radio les uns après les autres. En cas de dysfonctionnement, débranchez l'appareil de la prise murale.

RISQUE d'incendie!

Ne branchez aucun dispositif terminal à l'appareil dont la mise en route sans surveillance peut entraîner un incendie ou d'autres dégâts (comme des fers à repasser par exemple). Ne branchez pas l'appareil sans contrôle ni surveillance. N'utilisez pas de câble de rallonge. Assurez-vous que la prise se trouve à proximité de l'appareil branché, qu'elle soit facilement accessible et que l'appareil ne soit pas utilisé lorsqu'il est couvert. Évitez une surcharge de l'appareil. - Une surcharge peut entraîner un incendie ou une dégradation de l'appareil. La charge maximale est de 3600 W maximum.

Utilisation conforme

L'adaptateur radio est uniquement utilisé pour allumer et éteindre les consommateurs raccordés à l'adaptateur radio.

Informations sur le fonctionnement radio

Cet produit fonctionne sur base du protocole radio propriétaire 868.3 MHz. La transmission radio est réalisée sur un trajet de propagation non exclusif. Ainsi, des perturbations ne peuvent pas être exclues.

La portée dans des bâtiments peut donc être différente de celle en zone dégagée. Hormis la puissance d'émission et les propriétés de réception du récepteur, des conditions environnementales, comme par exemple l'humidité de l'air et les spécificités de construction sur place, jouent un rôle important.

La portée peut être en partie fortement réduite à cause de :

• parois en bois, plâtre, béton, béton armé, proximité d'objets métalliques et conducteurs
• perturbations à bande large par exemple dans des zones résidentielles (téléphones DECT, téléphones portables, écouteurs radio, hauts-parleurs radio, station météo radioguidées, systèmes de surveillance pour bébés)
• proximité de moteurs électriques, transformateurs, blocs d'alimentation, ordinateurs

Le Duty Cycle désigne une limitation de durée d'émission définie par la loi concernant les appareils qui émettent dans la plage de fréquences de 868 MHz. Ainsi, un fonctionnement sans faillite des appareils fonctionnant dans la plage des 868 MHz doit être assuré. La durée maximale d'émission d'un appareil est de 1% d'une heure (ce qui correspond à 36 secondes / heure). Après avoir atteint cette limite de 1%, une émission n'est plus possible jusqu'à ce que la limitation de temps du Duty Cycle soit achevée, c'est-à-dire après une heure.

Contenu de la livraison

1x adaptateur de commutation sans fil 1x mode d'emploi bref 1x mode d'emploi (numérique, à télécharger)

Caractéristiques techniques

Désignation du produit : FA 868 01 W3600 IP44 3726

N° d'art. : 1294520

Fréquence radio : 868.3 MHz

Puissance d'émission max.: < 20mW

Bande de fréquence: 868.1 - 868.5 MHz

Duty Cycle: < 1% par h

Tension d'alimentation: 230V / AC, 50Hz

Puissance de commutation max.: 3600 W

Puissance absorbée: < 1W

Température ambiante: 0°C à 35°C

Indices de protection : IP44

Dimensions (lxhxp) 134,4x56x87,5mm

Poids: 140g

L'appareil correspond à la classe de protection I, encrassement :

2, tension pulsée nominale: 2500 V, mode opérationnel: S1, 1E4, PTI175, niveau: 3, coupure unipolaire

Sécurité de mise à la terre irrémplaçable : interrupteur thermique. Sous réserve de modifications techniques.

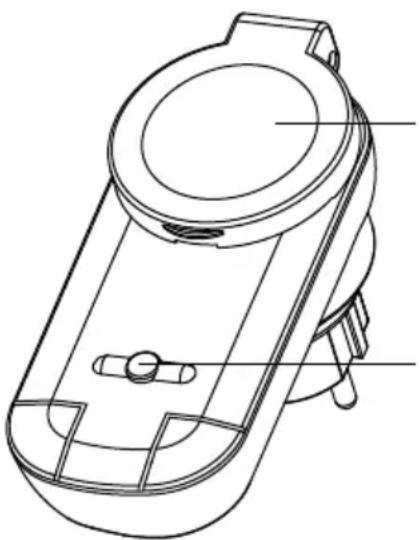

Aperçu de l'appareil

Prise de contact de protection avec couvercle rabattable

Touche de programmation avec témoin de fonctionnement à LED et touche ON / OFF

Statut de la LED

est vert lorsque

clignote en rouge mode de programmation

clignote rapidement en rouge adaptateur radio réinitialisé

Fonctionnalité

L'adaptateur radio fait partie du système Brennenstuhl Home Automation BrematicPRO piloté par l'application ou le logiciel pour PC BrematicPRO. L'adaptateur radio peut être directement couplé à la télécommande radio BrematicPRO et être commuté. Pour pouvoir utiliser d'autres fonctions basées sur un logiciel (par ex. contrôle du timer, contrôle de scènes, fonction astro), il peut être couplé au Brennenstuhl Home Automation Systems BrematicPRO par le biais du BrematicPRO Gateway.

Préparatifs

• Branchez l'adaptateur radio à une prise de courant facile d'accès. La tension du réseau local doit correspondre aux caractéristiques techniques de l'adaptateur radio (voir «Caractéristiques techniques»). Avant la mise en service, vérifie la puissance absorbée par le consommateur que vous pouvez brancher à l'adaptateur radio. La charge maximale est de 3600 W maximum.

Télécharger l'application / le logiciel pour PC brematicpro

Le système Brennenstuhl Home Automation BrematicPRO est piloté par l'application ou le logiciel pour PC BrematicPRO. L'application est disponible gratuitement dans l'App Store et dans le Google Play Store. Le logiciel PC peut être téléchargé sur le site www. brematic. com/fr/service. Pour le téléchargement et l'installation de l'application, suivez les instructions à l'écran.

Retrouvez d'autres informations sur l'application et le maniement à l'adresse www.brematic.com/fr/service

Programmer l'adaptateur radio sur la télécommande radio brematicpro

L'adaptateur radio peut être directement programmé avec la télécommande radio BrematicPRO.

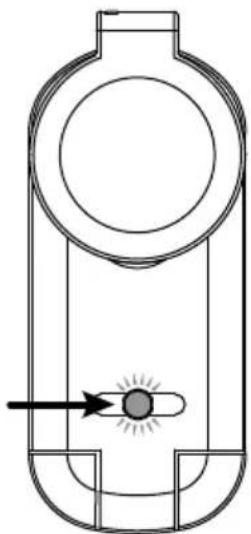

Appuyez sur la touche de programmation et maintenez-la enfoncée pendant 3 secondes. La LED clignote en rouge.

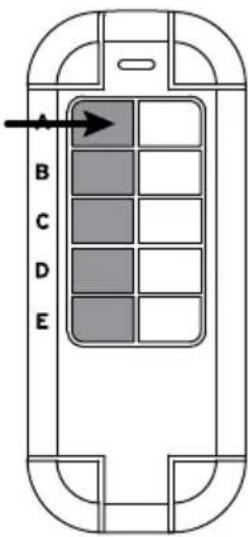

Pendant que la LED clignote, appuyez sur une touche que vous souhaitez coupler sur la gauche de la télécommande BrematicPRO.

Après le couplage réussi des deux appareils, la LED brille en vert. Le processus de programmation est finalisé.

Supprimer le couplage

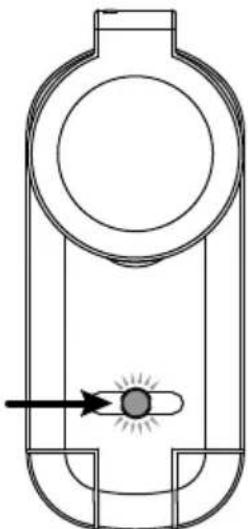

Appuyez sur la touche de programmation et maintenez-la enfoncée pendant 3 secondes. La LED clignote en rouge.

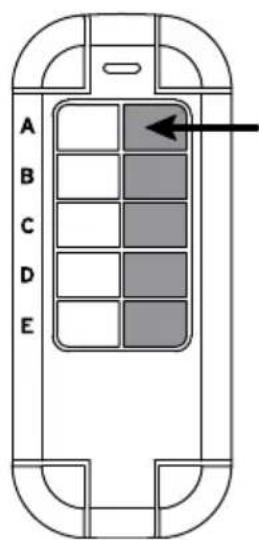

Pendant que la LED clignote, appuyez sur la touche sur la droite de la télécommande BrematicPRO que vous souhaitez découpler. Le processus de découplage est terminé.

Programmer l'actionneur radio marche / arrêt sur le brematicpro gateway

Il est possible, lors de l'intégration dans le Home Automation Systems BrematicPRO via le BrematicPRO Gateway, grâce à l'application / au logiciel PC BrematicPRO, d'utiliser des fonctionnalités basées sur logiciel, comme par exemple la commande du timer ou des scènes, les fonctions astro (commande du lever et du coucher de soleil).

L'application ou le logiciel PC pour BrematicPRO est installé(e) et ouvert(e). Le BrematicPRO Gateway est prêt à fonctionner.

Respectez une distance minimale de 50 cm entre l'appareil et le Gateway. Ouvrez le menu «Réglages». O Choisissez la pièce dans laquelle vous souhaitez utiliser l'appareil. O Choisissez «Ajouter un appareil». Sélectionner la bande de fréquence «868 MHz». Sous «Nouvel appareil», désisissez le point «Interrupteur / Prise» ou «Éclairage» et confirmez votre choix avec «Suivant». Suivez les instructions à l'écran. - Appuyez sur la touche de programmation située sur l'appareil et maintenez-la enfoncée pendant 3 secondes. Entrez une désignation d'appareil pour l'appareil, par exemple «Lampadaire salon». Sélectionnez «Ajouter» pour attribuer l'appareil à la pièce. Quitter ensuite la pièce avec «Retour», puis appuyer sur «Terminé» pour finaliser le processus de programmation.

L'adaptateur radio est maintenant intégré au Home Automation Systems BrematicPRO.

L'adaptateur radio est maintenant intégré au Home Automation Systems BrematicPRO. Vérifiez le bon fonctionnement de l'adaptateur radio sous Tester l'appareil en l'allumant et en l'éteignant.

Dans ce sous-menu, il vous est également possible d'ajouter l'appareil aux favoris.

Vous trouverez des informations complémentaires concernant l'application et l'utilisation sur le site: www.brematic.com/fr/service.

Restaurer les paramètres d'usine

L'appareil peut à tout moment être restauré à son état de livraison. La restauration est nécessaire si les 8 touches de programmation de la télécommande radio sont prises ou en cas de dysfonctionnement.

• Appuyez sur la touche de programmation pendant au moins 6 secondes.

La LED clignote rapidement et s'éteint après environ 3 secondes. L'appareil a été restauré.

Nettoyer l'appareil DANGER! RISQUE de decharge electrique.

Séparez l'appareil du réseau électrique avant de le nettoyer.

Veillez à ce qu'aucun liquide ne pénètre dans l'appareil. La présence de liquide dans l'appareil peut entraîner un court-circuit.

Nettoyez l'appareil à l'aide d'un chiffon sec et ne peluchant pas. Vous pouvez humidifier légèrement le chiffon en cas de salissures importantes. N'utilisez pas de nettoyant à base de solvant pour le nettoyage. La surface et l'inscription de l'appareil pourrait sinon être endommagées. N'immergez jamais l'appareil dans de l'eau ou d'autres liquides. Dans le cas contraire, le produit pourrait être endommagé. Assurez-vous que l'apparei soit entièrement sec avant de l'utiliser de nouveau.

Dépannage

Problème Cause possible Dépannage
La LED ne clignote pas.	L'appareil n'est pas branché correctement.	Brancher correctement l'appareil.
L'appareil n'est pas reconnu.	L'appareil est hors de portée du Gateway.	Réduire la distance au Gateway.

Mise au rebut

L'emballage se compose de matières recyclables pouvant être mises au rebut dans les déchetteries locales.

Renseignez-vous auprès de votre commune ou de votre ville sur les possibilités de mise au rebut du produit usagé.

Afin de contribuer à la protection de l'environnement, veuillez ne pas jeter votre produit usage dans les ordures ménagères, éliminez-le de manière appropriée. Pour obtenir des renseignements concernant les points de collecte et leurs heures d'ouverture, vous pouvez contacter votre administration compétente.

Service

Vous trouvez les informations détaillées concernant le produit sur le site: www.brematic.com/fr/service.

Tel.: [phone] (gratuit)

Fabricant

4 rue de Bruxelles - F-67170 Bernolsheim

Blegistasse 13·CH-6340 Baar

www.brematic.com

Déclaration de conformité

Par la présente, nous, société Hugo Brennenstuhl GmbH & Co. KG, déclarons que le type de matériel radio FA 868 01 W3600 3726 est conforme aux directives 2014/53/EU et 2011/65/EU (RoHS II). La déclaration de conformité européenne est disponible en version complète à l'adresse Internet suivante: www.brematic.com/fr/service/konformitaetserklaerung/ke_1294520

Cet appareil est conforme aux exigences légales nationales et européennes en application. Tous les noms de société et de produit cités dans ce document sont des marques déposées par leurs propriétaires respectifs.
