BrematicPRO FA 868 01 W3600 - Slim huis BRENNENSTUHL - Gratis gebruiksaanwijzing en handleiding

Producttype	Draadloze schakeladapter
Merk	Brennenstuhl
Model	BrematicPRO FA 868 01 W3600
Radiofrequentie	868,3 MHz
Max. zendvermogen	< 20 mW
Frequentieband	868,1 - 868,5 MHz
Duty Cycle	< 1 % per uur
Voedingsspanning	230 V / AC, 50 Hz
Max. schakelvermogen	3600 W
Opgenomen vermogen	< 1 W
Omgevingstemperatuur	0 °C tot 35 °C
Beschermingsgraad	IP44
Bereik in open zone	Ca. 100 m
Afmetingen (L x H x D)	134,4 x 56 x 87,5 mm
Gewicht	140 g
Beschermingsklasse	I
Inhoud van de levering	1x adapter, 1x beknopte handleiding, 1x digitale handleiding
Belangrijkste functies	Aan/uit schakelen van verbruikers, koppeling met afstandsbediening BrematicPRO, integratie in domoticasysteem via Gateway, timer/scènes/astro bediening
Onderhoud en reiniging	Voor reiniging stroom uitschakelen, een droge pluisvrije doek gebruiken, niet onderdompelen in water
Veiligheid	Behuizing niet openen, niet meerdere adapters in serie aansluiten, overbelasting vermijden, niet gebruiken met onbewaakte brandgevaarlijke apparaten
Reset	Druk minstens 6 seconden op de programmeerknop totdat de LED snel knippert
Klantenservice	www.brematic.com/nl/service, Tel.: [phone] (gratis)

Veelgestelde vragen - BrematicPRO FA 868 01 W3600 BRENNENSTUHL

Hoe koppel ik de radio-adapter met de BrematicPRO afstandsbediening?

Druk 3 seconden op de programmeerknop van de adapter totdat de LED rood knippert. Tijdens dit knipperen drukt u op een knop van de afstandsbediening die u wilt koppelen. De LED wordt groen ter bevestiging van de koppeling.

Hoe reset ik de adapter naar de fabrieksinstellingen?

Houd de programmeerknop minstens 6 seconden ingedrukt. De LED knippert snel en gaat na ongeveer 3 seconden uit, wat aangeeft dat het apparaat is gereset.

Wat is het maximale schakelvermogen van de adapter?

Het maximale schakelvermogen is 3600 W. Overschrijd deze limiet nooit om brand of schade te voorkomen.

Is de adapter geschikt voor buitengebruik?

Ja, hij heeft een beschermingsgraad IP44, wat hem beschermt tegen spatwater. De aangesloten stekker moet echter ook IP44-bescherming hebben om waterdichtheid te garanderen.

Wat is het radiobereik van de adapter?

In open terrein is het bereik ongeveer 100 meter. Binnen kan het bereik worden verminderd door muren (hout, gips, gewapend beton), metalen voorwerpen of storingen (DECT, Wi-Fi, enz.).

Kan ik meerdere radio-adapters tegelijk gebruiken?

Ja, maar sluit ze niet in serie aan (de een achter de ander) om overbelasting te voorkomen. Elke adapter moet direct op een wandcontactdoos worden aangesloten.

Hoe integreer ik de adapter in het BrematicPRO Gateway-systeem?

Zorg dat de BrematicPRO-app of pc-software is geïnstalleerd en de Gateway gereed is. Open het menu 'Instellingen', kies de kamer, selecteer 'Apparaat toevoegen', kies de 868 MHz-band en het type 'Schakelaar/Stopcontact'. Volg de instructies op het scherm terwijl u de programmeerknop 3 seconden ingedrukt houdt.

Wat te doen als de LED niet gaat branden?

Controleer of de adapter correct is aangesloten op een werkend stopcontact. Als het probleem aanhoudt, raadpleeg dan de probleemoplossing in de handleiding.

Is de adapter compatibel met slimme lampen?

Ja, hij kan elk elektrisch apparaat tot 3600 W bedienen, inclusief lampen. Hij kan worden geprogrammeerd als schakelaar of verlichting in de app.

Hoe verwijder ik de koppeling tussen de adapter en een afstandsbediening?

Druk 3 seconden op de programmeerknop totdat de LED rood knippert. Druk vervolgens op de knop van de afstandsbediening die u wilt ontkoppelen. De ontkoppeling is dan voltooid.

GEBRUIKSAANWIJZING BrematicPRO FA 868 01 W3600 BRENNENSTUHL

Legenda van de gebruikte pictogrammen.. 22

Veiligheidsinstructures

Correct gebruik

Informatie over de draadloze werkinq.. 22

Duty cycle (arbeidscyclus) 23

Omvang van de levering.. 23

Draadloos schakelstopcontact aan de BrematicPRO afstandsbediening koppelen..

Koppeling ongedaan make

Draadloze Aan / Uit-schakelactor aan de BrematicPRO-gateway koppelen

Fabrieksinstellungen terugzetten

Apparaat reinigen

Storing oplossen

Afvoer 25

Service 25

Fabrikant 25

Conformiteitsverklaring.. 26

Legenda van de gezrukke pictogrammen

Lees a.u.b. de gebruiksaanwijzing! Voorzichtig! Brandgevaar

Neem de waarschuwingen en veiligheidsinstrcties in ache!

Voer de verpakking en het apparaat op een milieuvriendelijk manier af!

Voorzichtig! Kans op elektrische schokken!

Veiligheidsinstructies

De gebruksaanwijzing maakt deel uit van dit product. Deze bevat belangrijke aanwijzingen omtrent veiligheid, gebruik en verwijdering. Maak uzelf voor gebruik van het apparaat vertrouwd met alle bedienings- en veiligheidsinstructies. Gebruik het apparaat alleen zoals beschreiben en uitsluitend voor de aangegeven gebruiksdoeleinden. Overhandig tevens alle documenten bij doorgifte van het apparaat aan derden.

WAARSCHUWING! LEVENSGEVAAR EN KANS OP ONGEVALLEN VOOR KLEUTERS EN KINDEREN! Laa

kinderen nooit zonder toezicht bij het verpakkingsmaterial. Er bestaat verstikkingsgevaar door inslikken of inademen vankleine onderdelen of folie. Kinderen onsderschatten vaak de gevaren. Houd kinderen altijd uit de buurt van het apparaat. Het is geen spelelgoed.

Dit apparaat kan door kinderen vanaf 8aar alsmede door personen met verminderde fysieke, sensorische of mentale vaardigheden of een gebrek aan ervaring en kennis worden gebruikt, als zich onder toezicht staan of geinstrueerd werden met betrekking tot het veilige gebruik van het apparaat en zij de hieruit voortvloeieende bevaren begrijpen. Kinderen mogen nicht met het apparaat spelen. Reiniging en onderhoud mogen Niet door kinderen zonder toezicht worden uitgevoerd.
Het apparaat is geschikt voor gebruik buitenshuis, het voldoet aan beschermingsklasse IP44.
Een spatwaterdichte functie in combinatie met een stekker worden alleen dan bereikt als de stekker eveneens spatwaterdicht (IP44) is.

VOORZICHTIG! KANS OP LETSEL!

Wij zijn nicht aansprakelijk voor materièle schade of persoonlijk let Sel als gevolg van onjuist gebruik of het negeren van de veiligheidsin-structies! In dergelijke geallen vervalt de waarborg / garantie!
Een ander gebruik dan in deze handleiding beschreiben, leidt tot schade aan het apparaat. Verander de constructie van het apparaat Niet. Anders kan een veilig gebruik Niet worden gewaarborgd.

GEVAAR VOOR ELEKTRISCHE SCHOKKEN!

Open de behuizing Niet. Het apparaat bevat geen onderdelen die onderhouden要去en worden. Neem bij storingen contact op met de serviceafdeling.
Laat werkzaamheden aan het stroomnet uitsluitend in een spanningsloze toestand door een elektro-monteur uitvoeren.
Het apparatus is nicht geschikt als stroomonderbroker. De last wordt nied fysiek van het stroomnet losgekoppeld.
Neem het apparatusaat bij zichtbare beschadigingen Niet in gebruik.
Plaats Niet meerere draadloze stopcontacten acheer elkaar.
Verwijder bij storingen het apparaat meteen UIT de wandcontactdoos.

BRANDGEVAAR!

Sluit geen toestellen op het apparaat aan die bij onbeheerd inschakelen brand of andere schade konnen veroorzaken (bijv. strijkijzers).
Schakel het apparaat Niet ongecontroleerd en zonder toezicht in.
Gebruik geen verlangkabel.
Zorg ervoor dat de contactdoos waarop het aangesloten apparaat is aangebracht, vrij toegankelijk is en dat het apparaat Niet afgedekt worden gezruikt.
Voorkom overbelasting van het apparatus.
Bij overbelasting bestaat brandgevaar of kan het apparaat beschadigd raken. De maximale belastbaarheid bedraagt max. 3600 W.

Correct gebruik

Het draadloze schakelstopcontact is uitsluitend bedoeld om de erop aangesloten verbruikers in en uit te schakelen.

Informatie over de draadloze werkinq

Dit product werkt volgens het 868.3 MHz draadloze privé-protocol. De overdracht geschiedt op een Niet exclusive manier, waarom kuren storingen nicht worden uitgesloten.

De reikwijdtte in gebouwen kan sterk afwijken van die in de vrije ruimte. Behalve het zendvermogen en de ontvangst-eigenschappen van de

ontvanger spelen omgevingsinvloeden zoals bijv. luchtvochtigheid naast de bouwtechnische bedingingen terplaatse een belangrijke rol.

De reikwijdte kan voor een deel aanzienlijk worden beperkt door:

• wanden van hout, gips, beton, gewapend beton
• nabijheid van metaalhoudende en geleidende voorwerpen
• breedbandstoringen bijv. in woongebieden (DECT-telefoons, mobiele telefoons, draadloze koptelefoons, draadloze luidsprekers, draadloze weerstations, babyfoons)
• nabijheid van elektrische motoren, transformatoren, netadapters, computers

Duty cycle (arbeidscyclus)

De duty cycle is een wettelijk geregelde begrenzing van de zendtijd van apparaten die zenden in het 868 MHz bereik. Dat要去 zorgen voor een probleemloze werkung van apparaten die in het 868 MHz bereik werken. De maximale zendtijd van elk afzonderlijk apparaat bedraagt 1% van een uur (dus 36 seconden / uur). Na het bereiken van de 1% -limiet kan geen signal worden verzonden tot de tijdsgrens van de duty cycle is verstreten, dus na een uur.

Omvang van de levering

1xdraadloze schakeladapter
1xbeknopte handleiding
1 x gebruksaanwijzing (digitaal, als download)

Technische gegevens

Product-aanduiding:FA86801W3600IP443726

Art.nr.: 1294520

Draadloze frequenie: 868.3 MHz

Max. zendvermogen: < 20mW

Frequen tieband:868.1-868.5MHz

Duty cycle: < 1% per uur

Voedingsspanning: 230V / AC,50Hz

Schakelvermogen max.: 3600 W

Stroomopname: < 1 W

Omgevingstemperatuar: 0^ tot 35^

Beschermingsgraad: IP44

Reikwijdte zonder obstakels: ca. 100m

Afmetingen (b x h x d): 134,4 x 56 x 87,5 mm

Gewicht: 140 g

Het apparaat voldoet aan beschemingsklasse I, verruiling: 2, nominale impulssspanning: 2500V bedrijfstype: S1, 1E4, PTI175, niveau: 3, eenpolige onderbreking

Niet verwangbare, ingebouwde zekering: thermische zekering Technische wijzigingen voorbehonden.

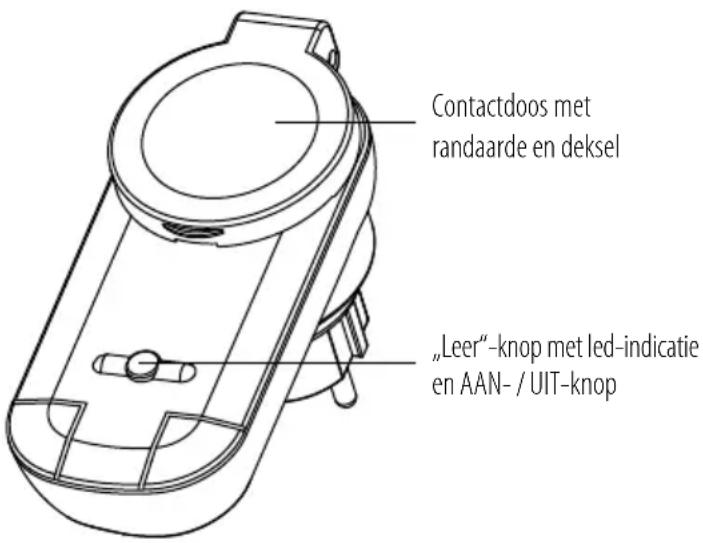

Apparaatoverzicht

Led-status

Brandt groen indien

Aan

Knippert rood

Leermodus

Knippert snel rood Draadloos stopcontact geset

Functie

Het draadloos schakelstopcontact maakt deel UIT van de Brennenstuhl Home Automation Systems BrematicPRO, die via de app of pc-software van BrematicPRO worden aangestuurd. Het draadloos schakelstopcontact kan direct aan de BrematicPRO afstandsbediening worden gekoppelden bediend. Om verdere software-gestuurde functies (bijv. timeraansturing,lichtscenes,astro-functie) te+kunnen gebruiken,kan het stopcontact via de BrematicPRO gateway in het Brennenstuhl Home Automation Systems BrematicPRO worden opgenomen.

Voorbereidingen

Sluit het draadloze schakelstopcontact aan op een gemakkelijk toegankelijk contactdoos. Deplaatslijke netspanning要去 overeenkomen met de technische gegevens van het draadloze schakelstopcontact (zie „Technische gegevens”).
O Controller voor de ingebruikname hoeveel vermogen de verbruiker die u op het draadloze schakelstopcontact wilt aansluiten, opneemt. De maximale belasthaarheid bedraagt max. 3600 W.

App / pc-software BrematicPRO downloaden

De Brennenstuhl Home Automation Systems BrematicPRO worden via de app / pc-software BrematicPRO aangestuurd. De app is in de App Store en in de Google Play Store gratis verkrijgbaar. De pc-software kunt u op www.brematic.com/nl/service downloaden. Volg voor het downloadsen en de installatione daanwijzingen op het beeldschem.

Meer informatatie over de app en de bediening ervan vindt u op www.brematic.com/nl/service

Draadloos schakelstopcontact aan de BrematicPRO afstandsbediening koppelen

Het draadloze schakelstopcontact kan direct aan de BrematicPRO afstandsbediening worden gekoppeld.

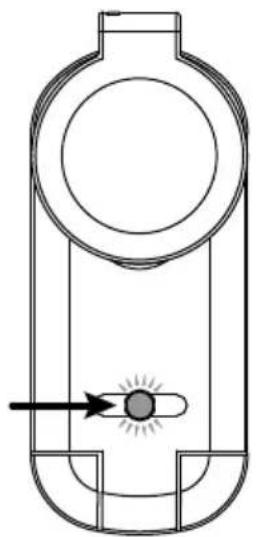

Houd de "leer"-knop 3 secon- den lang ingedrukt. De led knippert rood.

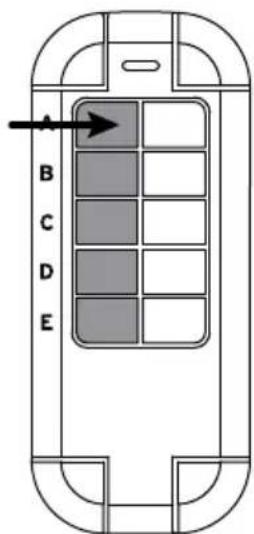

Druk terwijl de led knippert op een te reserveren linker knop van de draadloze BrematicPRO afstandsbediening.

Als de beiden apparaten success- vol aan elkaar zich gekoppeld, brandt de led groen. Het leerproces is afgerond.

Koppeling ongedaan make

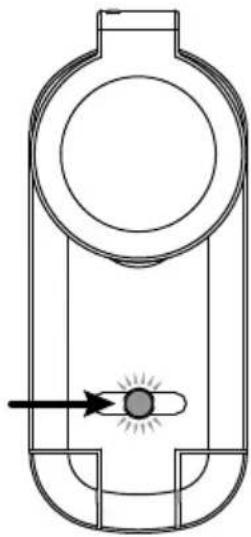

Houd de "leer"-knop 3 secon- den lang ingedrukt. De led knippert rood.

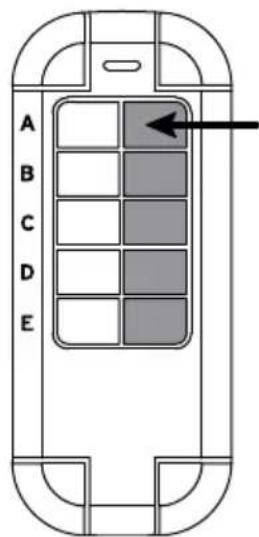

Druk terwijl de led knippert op de desbeteffende rechter knop van de draadloze BrematicPRO afstandsbediening die u wilt ontkoppelen. De ontkoppeling is afgesloten.

Draadloze Aan / Uit-schakelactor aan de BrematicPRO-gateway koppelen

Door het opnemen in het Home Automation Systems BrematicPRO via de BrematicPRO-gateway is het möglichk om met behulp van de app / pc-software BrematicPRO software-functies te gebruiken zoals bijv. timer-aansturing, Lichtscenes, astro-functie (zonsopgang / -ondergang aansturing).

De app of de pc-software BrematicPRO is geinstalleerd en geopend. De BrematicPRO-gateway is bedrijfsklaar.

Houd een minimale afstand aan van 50 cmussen het apparaat en de gateway.
Open het menu „Instellungen".
Kies het vertrek waarin u het apparaat wilt gebruiken.
Selecteer,Apparaattoevoegen".
Kies de frequentieband,868 MHz".

Kies bij Nieuw apparaat de optie Schakelaar / Contactdoos" of Verlichting en bevestig uw keuze met Verder".
O Volg de aanwijzingen op uw beeldschemr.
Houd de "leer"-knop op het apparaat 3 seconden lang ingedrukt.
Voer een naam in voor het apparaat, bijv. "Schemerlamp woon-kamer".
Selecteer „Toevoegen" om het apparaat aan het vertrek te koppelen.
Vervolgens via "Terug" het submenu verlaten, dan op "Gered" klikken om het leerproces af te sluiten.

Het draadloze schakelstopcontact is nu opgenomen in het Home Automation Systems BrematicPRO.

Het draadloze schakelstopcontact is nu opgenomen in het Home Automation Systems BrematicPRO.
- Controller het correct functioneren van het draadloze schakelstop-contact onder Apparaat testen" door het in en uit te schaken. In dit menu heeft u ook de möglichkheid om het apparaat toe te voegen aan uw favorieten.

Meer informatatie over de app en de bediening ervan vindt u op: www.brematic.com/nl/service.

Fabrieksinstellungen terugzetten

Het apparaat kan op elk moment worden teruggezet waar de toestand waarin het geleverd is. Het terugzetten isoodzakelijk als alle 8 opslagmogelijkheden op de draadloze afstandsbediening gereserveerd zichn of als het bijv. Niet goed functioneert.

Houd de „leer“-knop minstens 6 seconden lang ingedrukt.

De led knippert snel en dooft na ca. 3 seconden.

Het apparaat is teruggezet waar de fabrikstoestand.

Apparaat reinigen

GEVAAR! GEVAAR DOOR ELEKTRISCHE SCHOKKEN.

Voor het reinigen het apparaat loskoppelen van het stroomnet.

Let erop dat er geen vloeistoffen in het apparaatterechtkommen.

Vloeistoffen die in het apparaat verecht komen konnen kortsluitingveroorzaken.

Reinig het apparaat met een droge, pleasvrijde doek. Bij sterke verontreiniging kut u de doek ie's vochtig maken.
Gebruik voor de reiniging geen reinigers die oplosmiddelen bevatten. Anders kan het oppervlak en de opdruk van het apparaat beschadigd raken.
Dompel het apparaat nooit in water of andere vloeistoffen. Anders kan het product beschadigd raken.
Controller voor de volgende ingebruikname of het apparaat volledig droog is.

Storing oplossen

Probleem Mogelijk oorzaak	Storing oplossen
Led knippert nicht. Apparaat Niet goed in de contactdoos gestoken.	Apparaat goed in de contactdoos steken.
Apparaat worden nicht herkend.	Apparaat bevindt zich buiten bereik van de gateway.

Afvoer

De vapakking bestaat uit milieuvriendelijke grondstof- fen die u via deplaatselijke recyclingcontainers kunt afvoeren.

Uw gemeentelijk overheid verstrekt informatatie over de möglichkheden om het uitgediende product af te voeren.

Gooi het afgedankte product omwille van het milieu Niet weg via het huisvuil, maar geef het af bij de waarvoortbestemde depots. Over inzamel-depots en hun openningstijden kut u zich bij de desbetreffende bevoegde instanties informeren.

Service

Bij vragen over het product(Intort u contact met ons opnemen via www.brematic.com/nl/service.

Tel.: [phone] (gris)

Fabrikant

Conformiteitsverklaring

Hiermee verklaren wij, de firma Hugo Brennenstuhl GmbH & Co.KG, dat de draadloze installment type FA 868 01 W3600 3726 voldoet aan de richtlijn 2014/53/EU en 2011/65/EU (RoHS II). De volledige tekst van de EU-conformiteitsverklaring staat via het volgende internetadres ter beschikking: www.brematic.com/nl/service/konformitaetserklaerung/ke_1294520.pdf

Dit apparaat voldoet aan de wettelijkke, nationale en Europese eisen. Alle vermelde bedrijfsnamen en product-aanduidingen zich handelsmerken van de desbetreffende eigenaar.

Alle rechten voorbehonden.
