BrematicPRO APWT868 01 IP44 - Slim huis BRENNENSTUHL - Gratis gebruiksaanwijzing en handleiding

Producttype	Draadloze wandschakelaar
Merk	Brennenstuhl
Model	BrematicPRO APWT868 01 IP44
Categorie	Smart home
Radiofrequentie	868.3 MHz
Frequentieband	868.1 – 868.5 MHz
Max. zendvermogen	< 20 mW
Duty Cycle	< 1 % per uur
Voeding	1 knoopcelbatterij 3V CR2450
Max. stroomverbruik	30 mA
Levensduur batterijen	Ongeveer 2 jaar (typ.)
Bereik in open gebied	Ongeveer 100 m
Beschermingsgraad	IP44
Omgevingstemperatuur	0°C tot +35°C
Afmetingen (L x H x D)	79,3 x 79,3 x 17,4 mm
Gewicht	54 g
Inhoud van de levering	1 wandschakelaar, 1 CR2450-batterij, montagekit (schroeven/pluggen, lijmstrip), beknopte handleiding, digitale handleiding
Belangrijkste functies	Draadloze bediening van BrematicPRO-producten, directe koppeling of via Gateway, programmering via app of PC-software, tweewegschakelaar
Montage	Door schroeven of lijmen (meegeleverde lijmstrip)
Reiniging	Droge, pluisvrije doek, geen oplosmiddelen, niet onderdompelen
Veiligheid	Bevat een lithium knoopcelbatterij (gevaar bij inslikken), veiligheidsvoorschriften in acht nemen, behuizing niet openen
Afvoer	Apparaat en batterijen niet bij het huishoudelijk afval, recycling conform richtlijn 2006/66/EG

Veelgestelde vragen - BrematicPRO APWT868 01 IP44 BRENNENSTUHL

Hoe vervang ik de batterij van de BrematicPRO wandschakelaar?

Verwijder de wipschakelaar van het deksel. Open het batterijcompartiment door het deksel met een muntstuk naar de OPEN-positie te draaien. Vervang de oude batterij door een knoopcelbatterij CR2450 met inachtneming van de polariteit (pluspool naar boven). Sluit het deksel in de CLOSE-positie. Plaats de wipschakelaar terug tot u de vergrendeling hoort klikken.

Hoe koppel ik de wandschakelaar direct met een radio-schakeladapter van BrematicPRO?

Druk gedurende 3 seconden op de programmeerknop van het aan te sluiten onderdeel (bijv. radio-adapter) tot de rode LED knippert. Druk vervolgens op het boven- of onderste deel van de wipschakelaar van de wandschakelaar die u wilt gebruiken. De LED van de schakelaar licht kort rood op om de geslaagde koppeling te bevestigen.

Hoe integreer ik de wandschakelaar in het BrematicPRO-systeem via de Gateway?

Zorg ervoor dat de BrematicPRO-app of PC-software is geïnstalleerd en de Gateway operationeel is. Open het menu 'Instellingen', selecteer een kamer en vervolgens 'Apparaat toevoegen'. Kies de 868 MHz-band en het type 'Schakelaar/Stopcontact'. Volg de instructies op het scherm: druk op het onder- of bovenste deel van de wipschakelaar. Voer een apparaatnaam in en bevestig. De schakelaar verschijnt als trigger in de taakbeheerder.

Wat is het bereik van de draadloze wandschakelaar?

Het bereik is ongeveer 100 meter in open terrein. In gebouwen kan het bereik worden verminderd afhankelijk van materialen (beton, metaal, enz.) en storingen (DECT, Wi-Fi...). Houd een minimale afstand van 50 cm tot de Gateway aan.

Is de wandschakelaar geschikt voor gebruik buitenshuis?

Ja, het apparaat heeft beschermingsgraad IP44, wat het beschermt tegen waterspatten en vaste voorwerpen groter dan 1 mm. Het kan buitenshuis worden geïnstalleerd, bijvoorbeeld onder een overstek, maar vermijd directe blootstelling aan regen of langdurige zon.

Wat moet ik doen als de LED knippert?

Een knipperende LED geeft meestal aan dat de batterij leeg is. Vervang deze door een nieuwe CR2450-batterij. Als het probleem aanhoudt, controleer dan de afstand tot de Gateway of het radio-onderdeel.

Hoe reinig ik de wandschakelaar?

Gebruik een droge, pluisvrije doek. Bij hardnekkig vuil kunt u de doek licht bevochtigen. Gebruik nooit oplosmiddelen en dompel het apparaat nooit onder in water.

Welk type batterij moet ik gebruiken en waar kan ik reservebatterijen kopen?

Het apparaat gebruikt een knoopcelbatterij CR2450 3V. U kunt deze kopen bij de meeste elektronicawinkels, supermarkten of online. Let op de juiste polariteit bij het plaatsen.

Hoe voer ik de wandschakelaar en zijn batterij af?

Gooi het apparaat en de batterij niet bij het huishoudelijk afval. Lever het oude apparaat in bij een plaatselijk afvalbrengstation of inzamelpunt voor elektronisch afval. Batterijen moeten worden gerecycled volgens richtlijn 2006/66/EG. Lever ze in bij een batterij-inzamelcontainer.

Wat moet ik doen als de schakelaar niet wordt herkend door het systeem?

Controleer eerst de batterij. Zorg ervoor dat het apparaat zich in het dekkingsgebied van de Gateway of het radio-onderdeel bevindt (verkort de afstand indien nodig). Herstart de app of PC-software. Als het probleem aanhoudt, raadpleeg dan de klantenservice op www.brematic.com/nl/service of bel 0080048720743.

GEBRUIKSAANWIJZING BrematicPRO APWT868 01 IP44 BRENNENSTUHL

NL Gebruiksaanwijzing ...... Pagina 27

Legenda van de gebruikte pictogrammen....Pagina 28

Veiligheidsinstructies....Pagina 28

Bijzondere veiligheidsinstructies voor de omgang met batterijen....Pagina 28

Correct gebruik....Pagina 29

Informatie over de draadloze werking....Pagina 29

Duty cycle (arbeidscyclus) ......Pagina 29

Omvang van de levering....Pagina 29

Technische gegevens....Pagina 29

Apparaatoverzicht......Pagina 30

Voorkant....Pagina 30

Achterkant....Pagina 30

Binnenkant....Pagina 30

Functie ......Pagina 30

Voorbereidingen....Pagina 30

Batterij plaatsen / vervangen....Pagina 30

Montage ......Pagina 31

Schroef-montage....Pagina 31

Kleefpad-montage....Pagina 31

App / pc-software BrematicPRO downloaden....Pagina 32

Draadloze wandschakelaar direct koppelen aan BrematicPRO-apparaten....Pagina 32

Draadloze wandschakelaar aan de BrematicPRO Gateway koppelen....Pagina 32

Apparaat reinigen....Pagina 33

Storingen oplossen....Pagina 33

Afvoer ......Pagina 33

Service......Pagina 33

Fabrikant ...... Pagina 33

Conformiteitsverklaring....Pagina 33

Legenda van de gebruikte pictogrammen
	Lees a.u.b. de gebruiksaanwijzing! Neem de veiligheidsinstructies in acht!
	Voorzichtig! Explosiegevaar! Voorzichtig! Kans op elektrische schokken!
	Voer de verpakking en het apparaat op een milieuvriendelijke manier af!		Milieuschade door onjuiste afvoer van de batterijen!

Veiligheidsinstructies

De gebruiksaanwijzing maakt deel uit van dit product. Deze bevat belangrijke aanwijzingen omtrent veiligheid, gebruik en verwijdering. Maak uzelf vóór gebruik van het apparaat vertrouwd met alle bedienings- en veiligheidsinstructies. Gebruik het apparaat alleen zoals beschreven en voor de aangegeven gebruiksdoeleinden. Overhandig tevens alle documenten bij doorgifte van het apparaat aan derden.
WAARSCHUWING! LEVENSGEVAAR EN KANS OP ONGEVALLEN VOOR KLEUTERS EN KINDEREN! Laat kinderen nooit zonder toezicht bij het verpakkingsmateriaal. Er bestaat verstikkingsgevaar door inslikken of inademen van kleine onderdelen of folie. Kinderen onderschatten vaak de gevaren. Houd kinderen altijd uit de buurt van het apparaat. Het is geen speelgoed.
- Dit apparaat kan door kinderen vanaf 8 jaar alsmede door personen met verminderde fysieke, sensorische of mentale vaardigheden of een gebrek aan ervaring en kennis worden gebruikt, als zij onder toezicht staan of geïnstrueerd werden met betrekking tot het veilige gebruik van het apparaat en zij de hieruit voortvloeiende gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.
Bescherm het apparaat tegen slechte weersomstandigheden. Stel het apparaat niet bloot aan ongunstige omstandigheden zoals

• directe neerslag,
• sterke inwerking van stof,
• direct zonlicht,

- trillingen.

- Het apparaat is geschikt voor gebruik buitenshuis, het voldoet aan beschermingsklasse IP44.

⚠️ VOORZICHTIG! KANS OP LETSEL!

• Open de behuizing niet. Het apparaat bevat geen onderdelen die onderhouden moeten worden.
  Neem het apparaat bij zichtbare beschadigingen niet in gebruik.
• Wij zijn niet aansprakelijk voor materiële schade of persoonlijk letsel als gevolg van onjuist gebruik of het negeren van de veiligheids-instructies! In dergelijke gevallen vervalt de waarborg / garantie!
• Een ander gebruik dan in deze handleiding beschreven, leidt tot schade aan het apparaat. Verander de constructie van het apparaat niet. Anders kan een veilig gebruik niet worden gewaarborgd.
• Na indringing van water moet het apparaat beslist worden vervangen.

Bijzondere veiligheidsinstructies voor de omgang met batterijen

Houd batterijen uit de buurt van kinderen. Raadpleeg bij inslikken onmiddellijk een arts!

VOORZICHTIG! EXPLOSIEGEVAAR! Laad niet- oplaadbare batterijen nooit op, sluit ze niet kort en / of open ze niet!

Gooi batterijen nooit in vuur of water!
Stel batterijen niet bloot aan mechanische belastingen!

Gevaar voor lekkende batterijen

Als de batterijen lekken, dient u deze direct uit het apparaat te halen om beschadigingen te voorkomen!
Vermijd contact met huid, ogen en slijmvliezen! Spoel in geval van contact met batterijzuur de desbetreffende plekken direct af met schoon water en raadpleeg zo snel mogelijk een arts!
Vermijd extreme omstandigheden en temperaturen die invloed op de batterijen zouden kunnen hebben, bijv. door radiatoren / direct zonlicht.
- Verwijder de batterijen uit het apparaat als het gedurende een langere periode niet wordt gebruikt!

Kans op beschadiging van het apparaat

• Gebruik uitsluitend het aangegeven batterijtype!
• Let bij het plaatsen op de juiste polariteit!
  Reinig zo nodig eerst de contacten van de batterijen en het apparaat voordat u deze plaatst!
• Verwijder lege batterijen meteen uit het apparaat!

WAARSCHUWING! CHEMISCHE BRANDWONDEN!

Houd kinderen uit de buurt van batterijen.

Het apparaat bevat een lithium-knoopcel. Mocht een nieuwe of gebruikte knoopcel-batterij worden ingeslikt of in het lichaam terecht zijn gekomen, kan dit ernstige inwendige chemische brandwonden veroorzaken hetgeen binnen twee uur tot de dood kan leiden. Houd het batterijvak altijd goed gesloten. Als het batterijvak niet correct kan worden gesloten, mag u het apparaat niet meer gebruiken. Verwijder de batterij en houd deze uit de buurt van kinderen.

Als u vermoedt dat er een knoopcel-batterij is ingeslikt of in het lichaam terecht is gekomen, dient u zo snel mogelijk medische hulp te zoeken.
De batterijen moeten correct worden afgevoerd, ook als ze uit de buurt van kinderen worden gehouden.
- Zelfs lege batterijen kunnen letsel veroorzaken.

Correct gebruik

Het apparaat is geschikt voor gebruik buitenshuis en voldoet aan beschermingsklasse IP44.

Informatie over de draadloze werking

Dit apparaat werkt volgens het 868.3 MHz draadloze privé-protocol. De overdracht geschiedt op een niet exclusieve manier, daarom kunnen storingen niet worden uitgesloten.

De reikwijdte in gebouwen kan sterk afwijken van die in de vrije ruimte. Behalve het zendvermogen en de ontvangst-eigenschappen van de ontvanger spelen omgevingsinvloeden zoals bijv. luchtvochtigheid naast de bouwtechnische bedingingen ter plaatse een belangrijke rol.

De reikwijdte kan voor een deel aanzienlijk worden beperkt door:

• wanden van hout, gips, beton, gewapend beton
• nabijheid van metaalhoudende en geleidende voorwerpen
• breedbandstoringen bijv. in woongebieden (DECT–telefoons, mobiele telefoons, draadloze koptelefoons, draadloze luidsprekers, draadloze weerstations, babyfoons)
• nabijheid van elektrische motoren, transformatoren, netadapters, computers

Duty cycle (arbeidscyclus)

De duty cycle is een wettelijk geregelde begrenzing van de zendtijd van apparaten die zenden in het 868 MHz bereik. Dat moet zorgen voor een probleemloze werking van apparaten die in het 868 MHz bereik werken. De maximale zendtijd van elk afzonderlijk apparaat bedraagt 1% van een uur (dus 36 seconden / uur). Na het bereiken van de 1%-limiet kan geen signaal worden verzonden tot de tijdsgrens van de duty cycle is verstreken, dus na een uur.

Omvang van de levering

1 x draadloze wandschakelaar
1 x knoopcel-batterij CR2450
1 x montageset (schroeven / pluggen, kleefpad)
1 x beknopte handleiding
1 x gebruiksaanwijzing (digitaal, als download)

Technische gegevens

Product-aanduiding: APWT 868 01 IP44 3726

Art.nr.: 1294600

Draadloze frequentie: 868.3 MHz

Frequentieband: 868.1 - 868.5 MHz

Max. zendvermogen: < 20 mW

Duty cycle: <1 % per uur

Voedingsspanning: 1 x 3 V knoopcel-batterij CR2450

Stroomopname: 30 mA max.

Levensduur van de batterij: ca. 2 jaar (typ.)

Omgevingstemperatuur: 0 °C tot +35 °C

Beschermingsgraad: IP44

Reikwijdte zonder obstakels: ca. 100 m

Afmetingen (b x h x d): 79,3 x 79,3 x 17,4 mm

Gewicht: 54 g

Technische wijzigingen voorbehouden.

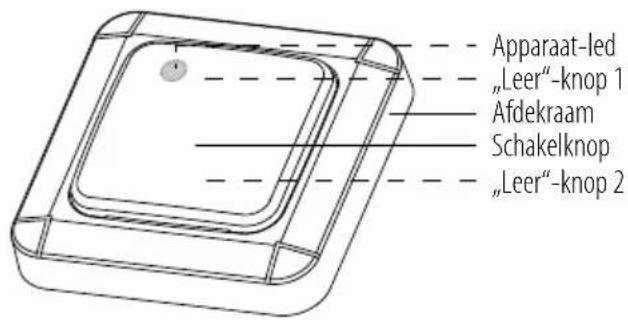

Apparaatoverzicht Voorkant

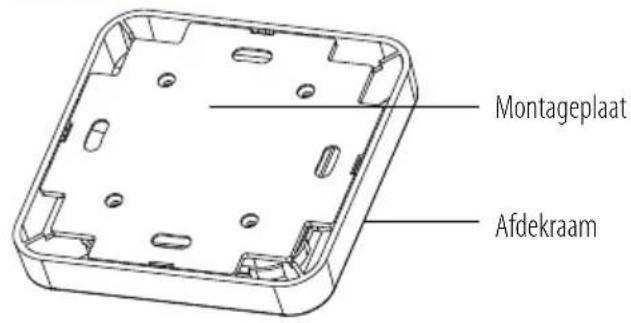

Achterkant

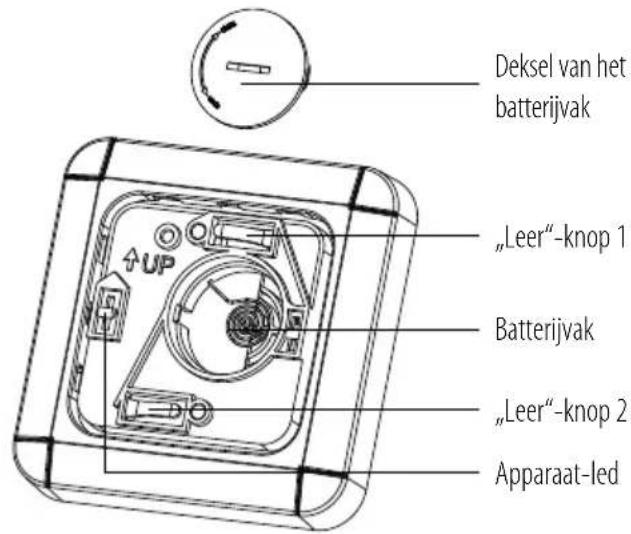

Binnenkant

Functie

De draadloze wandschakelaar maakt deel uit van de Brennenstuhl Home Automation Systems BrematicPRO, die via de app of pc-software van BrematicPRO wordt aangestuurd. De draadloze wandschakelaar kan direct met de BrematicPRO aan een draadloos schakelstopcontact of een draadloze inbouw-actor worden gekoppeld en bediend. Daarbij kunnen aan één schakelaar één of meerdere producten worden gekoppeld die tegelijkertijd kunnen worden bediend. Om verdere software-gestuurde functies te kunnen gebruiken, moet de schakelaar via de BrematicPro gateway in de Brennenstuhl Home Automation Systems BrematicPRO worden opgenomen. De draadloze wandschakelaar werkt op batterijen en is daardoor overal te monteren.

Welke componenten met de draadloze wandschakelaar aan te sturen zijn, vindt u op www.brematic.com/nl/service.

Meer informatie over het koppelen van de componenten vindt u in de gebruiksaanwijzing van de desbetreffende BrematicPRO draadloze component.

Voorbereidingen

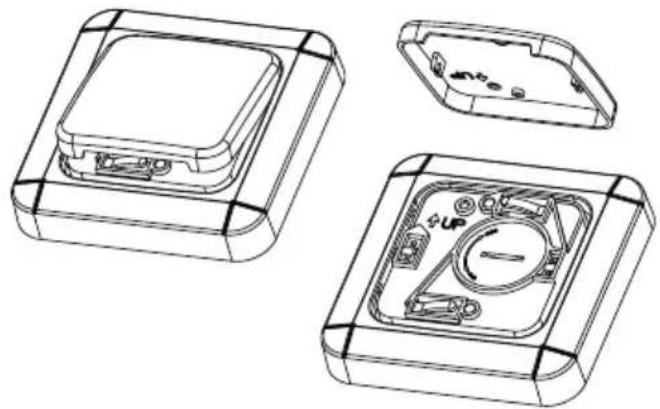

Batterij plaatsen / vervangen

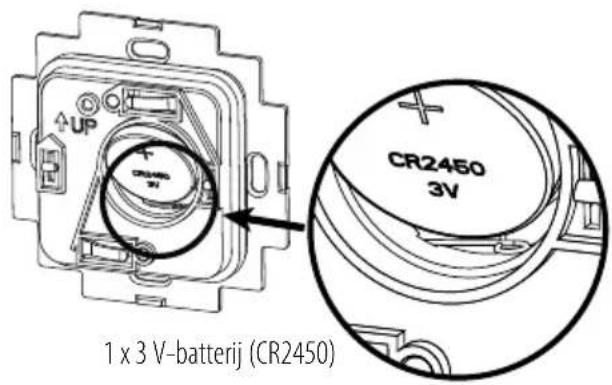

Het apparaat werkt op een 3 V-batterij (CR2450).

○ Verwijder de schakelknop van het afdekraam.
○ Draai het deksel van het batterijvak bijv. met behulp van een munt in de positie OPEN om het batterijvak te openen.
○ Verwijder indien nodig de lege batterij.
○ Plaats de batterij op de juiste manier in het batterijvak (+ -pool naar boven).
○ Sluit het deksel van het batterijvak en zet het vast door het in de positie CLOSE te draaien.
Druk de schakelknop op het afdekraam tot beide nokken hoorbaar vastklikken.
De draadloze wandschakelaar is klaar voor gebruik.

Montage

Opmerking: controleer voor de montage of het product zich binnen reikwijdte van de gateway bevindt.

De draadloze wandschakelaar kan met de kleefpad of met schroeven op elke willekeurige ondergrond worden gemonteerd.

○ Bij montage buitenshuis is bijv. een overstekende dakrand erg geschikt.
○ Monteer de draadloze wandschakelaar met de (◆P)-markering op de montageplaat naar boven wijzend aan de wand.

Schroef-montage

VOORZICHTIG! KANS OP ELEKTRISCHE

SCHOKKEN! Let erop dat u tijdens de montage geen stroomleidingen in de wand beschadigt.

Verwijder de schakelknop. Druk de montageplaat naar achteren totdat het afdekraam loskomt van de nokjes van de montageplaat.

○ Markeer vier boorgaten op de wand met behulp van de montageplaat en een pen.
- Boor de gemarkeerde gaten en voorzie ze van de pluggen.
○ Schroef de montageplaat met de meegeleverde schroeven aan de wand.
○ Opmerking: bij montage op een houten ondergrond gebruikt u een 1,5-2 mm boor. U heeft dan geen pluggen nodig.
Druk het afdekraam op de montageplaat totdat dit hoorbaar vast klikt.
Druk de schakelknop op het afdekraam tot beide nokken hoorbaar vastklikken.

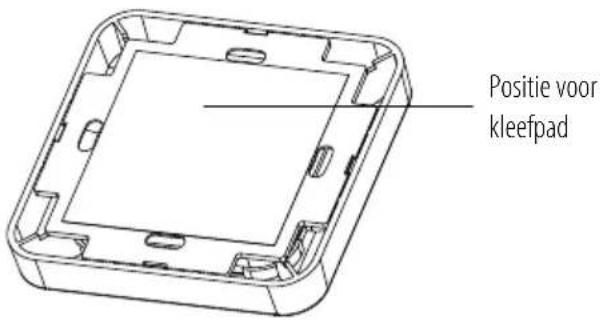

Kleefpad-montage

○ Zorg voor een schoon, droog en stofvrij montagevlak.
Vermijd montage op plekken die snel warm kunnen worden (bijv. door zonlicht) omdat het kleefband dan los kan laten.
○ Breng de meegeleverde kleefpad op de achterkant van het apparaat aan.

Bevestig de draadloze wandschakelaar door deze licht aan te drukken op de gewenste montageplek.

App / pc-software BrematicPRO downloaden

De Brennenstuhl Home Automation Systems BrematicPRO wordt via de app / pc-software BrematicPRO aangestuurd. De app is in de App Store en in de Google Play Store gratis verkrijgbaar. De pc-software kunt u op www.brematic.com/nl/service downloaden.

Volg voor het downloaden en de installatie de aanwijzingen op het beeldscherm.

Meer informatie over de app en de bediening ervan vindt u op www.brematic.com/nl/service.

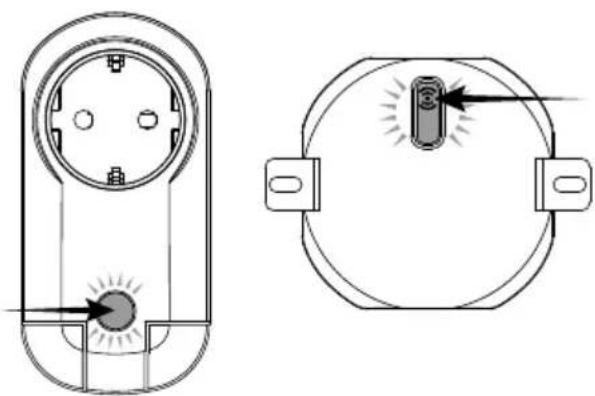

Draadloze wandschakelaar direct koppelen aan BrematicPRO-apparaten

De draadloze wandschakelaar kan direct aan BrematicPRO draadloze schakelstopcontacten of ingebouwde draadloze actoren worden gekoppeld. In de draadloze wandschakelaar zijn twee aparte schakelposities ingebouwd. De bovenste stand van de schakelknop kan bijv. worden gebruikt voor het schakelen van een draadloos schakelstopcontact en de onderste stand voor het schakelen van een ingebouwde draadloze actor.

Druk terwijl de led knippert op de boven- of onderkant van de schakelknop van de draadloze schakelaar afhankelijk van welke stand u wilt vastleggen.

Als de beide apparaten succesvol aan elkaar zijn gekoppeld, licht de apparaat-led kort rood op. Het leerproces is afgerond. Bij een fout in de overdracht knippert de apparaat-led drie keer. Controleer of het te koppelen apparaat is aangesloten.

Draadloze wandschakelaar aan de BrematicPRO Gateway koppelen

Bij het opnemen in het Home Automation Systems BrematicPRO via de BrematicPRO-gateway is het mogelijk om met behulp van de app / pc-software BrematicPRO software-functies te gebruiken zoals bijv. het aansturen van taken (task), apparaten in- / uitschakelen.

De app of de computersoftware BrematicPRO is geïnstalleerd en geopend. De BrematicPRO-gateway is bedrijfsklaar.

○ Houd een minimale afstand aan van 50 cm tussen het apparaat en de gateway.

- Open het menu „Instellingen“.

○ Kies het vertrek waarin u het apparaat wilt gebruiken.

○ Selecteer „Apparaattoevoegen“.

○ Kies frequentieband „868 MHz“.

Kies bij „Nieuw apparaat“ de optie „Schakelaar / Contactdoos“ en bevestig uw keuze met „Verder“.

○ Volg de aanwijzingen op uw beeldscherm.

Druk op de boven- of onderkant van de schakelknop van de wand- schakelaar. Er hoeft slechts één schakelstand aangeleerd te worden om de wandschakelaar volledig aan het systeem te koppelen.

○ Voer een naam in voor het apparaat, bijv. „Draadloze wandschakelaar“.

○ Selecteer „Apparaat toevoegen“ om het apparaat aan het vertrek te koppelen.

○ Vervolgens via „Terug“ het submenu verlaten, dan op „Gereed“ klikken om het leerproces af te sluiten.

De draadloze wandschakelaar is nu opgenomen in het Home Automation Systems BrematicPRO.
○ Controleer het correct functioneren van de draadloze wandschakelaar onder „Apparaat testen“ door verbruikers via de schakelaar in en uit te schakelen.
In dit submenu heeft u ook de mogelijkheid om het apparaat toe te voegen aan uw favorieten.

Opmerking: de draadloze wandschakelaar verschijnt niet in het submenu van het desbetreffende vertrek, maar alleen als trigger in de Task Manager.

Apparaat reinigen

○ Reinig het apparaat met een droge, pluisvrije doek. Bij sterke verontreiniging kunt u de doek iets vochtig maken.
- Gebruik voor de reiniging geen reinigers die oplosmiddelen bevatten. Anders kan het oppervlak en de opdruk van het product beschadigd raken.
○ Dompel het apparaat nooit in water of andere vloeistoffen. Anders kan het apparaat beschadigd raken.

Storingen oplossen

Probleem Mogelijkeoorzaak	Storingen oplossen
Led knippert. De batterij is leeg.	Nieuwe batterij plaatsen.
Apparaat wordt niet herkend.	Apparaat bevindt zich buiten bereik van de gateway / draadloze compo- nent.	Afstand tot de gateway / draadloze component verklei- nen.

Afvoer

De verpakking bestaat uit milieuvriendelijke grondstoffen die u via de plaatselijke recyclingcontainers kunt afvoeren.

U w gemeentelijke overheid verstrekt informatie over de mogelijkheden om het uitgediende product af te voeren.

Gooi het afgedankte product omwille van het milieu niet weg via het huisvuil, maar geef het af bij de daar- voor bestemde depots. Over inzamel-depots en hun openingstijden kunt u zich bij de desbetreffende be- voegde instanties informeren.

Defecte of lege batterijen moeten volgens richtlijn 2006/66/EG en eventuele veranderingen daarop worden gerecycled. Geef batterijen en / of het apparaat af bij de daarvoor ingerichte inzamel-depots.

Milieuschade door onjuiste afvoer van de batterijen!

Batterijen mogen niet via het huisafval worden afgevoerd. Ze kunnen giftige zware metalen bevatten en vallen onder het chemisch afval. De chemische symbolen van de zware metalen zijn: Cd = cadmium, Hg = kwik, Pb = lood. Geef lege batterijen daarom af bij een gemeentelijk inzamelpunt.

Service

Bij vragen over het product kunt u contact met ons opnemen via www.brematic.com/nl/service.

Tel.: [phone] (gratis)

Fabrikant

Conformiteitsverklaring

Hiermee verklaren wij, de firma Hugo Brennenstuhl GmbH & Co. KG, dat de draadloze installatie type APWS 868 01 IP44 voldoet aan de richtlijn 2014/53/EU en 2011/65/EU (RoHS II). De volledige tekst van de EU-conformiteitsverklaring staat op het volgende internetadres ter beschikking: www.brennenstuhl.com/nl/service/konformitaetserklaerung/ke_1294600.pdf

Dit apparaat voldoet aan de wettelijke, nationale en Europese eisen. Alle vermelde bedrijfsnamen en product-aanduidingen zijn handelsmerken van de desbetreffende eigenaar.

Alle rechten voorbehouden.
