MANUALE UTENTE BrematicPRO APWT868 01 IP44 BRENNENSTUHL

Interruttore a parete via radio

Manuale di istruzioni

IT Manuale di istruzioni ...... Pagina 35

Funk-Wandtaster IP44 868.3 MHz

IT Interruttore a parete via radio 868.3 MHz

Legenda dei pittogrammi utilizzati....Pagina 36

Avvertenze in materia di sicurezza....Pagina 36

Particolari indicazioni di sicurezza nell'uso delle batterie ......Pagina 36

Uso conforme alle prescrizioni....Pagina 37

Informazioni sul funzionamento radio....Pagina 37

Duty Cycle....Pagina 37

Contenuto della confezione ...... Pagina 37

Dati tecnici....Pagina 37

Panoramica del dispositivo....Pagina 38

Lato anteriore....Pagina 38

Lato posteriore ...... Pagina 38

Panoramica interna....Pagina 38

Funzionamento ...... Pagina 38

Fasi di preparazione....Pagina 38

Inserimento / Sostituzione della batteria....Pagina 38

Montaggio ...... Pagina 39

Montaggio con collegamento a vite ......Pagina 39

Montaggio con adesivi....Pagina 39

Scaricare la app / il software per PC BrematicPRO ...... Pagina 40

Configurazione del pulsante radio a parete al dispositivo BrematicPRO....Pagina 40

Configurazione del pulsante radio a parete al gateway BrematicPRO ...... Pagina 40

Pulizia del dispositivo ...... Pagina 41

Eliminazione dei guasti ......Pagina 41

Assistenza......Pagina 41

Produttore......Pagina 41

Dichiarazione di conformità....Pagina 41

Legenda dei pittogrammi utilizzati
	Leggere il manuale di istruzioni per l'uso!		Osservare le avvertenze e le indicazioni in materia di sicurezza!
	Attenzione! Pericolo di esplosione! Attenzione! Pericolo di
	Smaltire l'imballaggio e il dispositivo in modo ecocompatibile!		Lo smaltimento improprio delle batterie può causare danni all'ambiente!

Avvertenze in materia di sicurezza

Le istruzioni per l'uso sono parte integrante di questo prodotto. Esso contiene importanti avvertenze sulla sicurezza, l'utilizzo e lo smaltimento del prodotto. Prima di utilizzare il dispositivo, familiarizzare con tutte le avvertenze per l'uso e di sicurezza. Utilizzare il dispositivo solo come descritto e per i campi di applicazione indicati. In caso di cessione a terzi del dispositivo, consegnare tutta la documentazione.
AVVERTIMENTO! PERICOLO DI MORTE E DI INCIDENTE PER BAMBINI E INFANTI! Non lasciare mai i bambini privi di sorveglianza con il materiale di imballaggio. Sussiste un pericolo di soffocamento a causa dell'ingerimento o dell'inalazione di piccole componenti o pellicole. Spesso i bambini sottovalutano i pericoli. Tenere sempre il dispositivo fuori dalla portata dei bambini. Esso non è un giocattolo.
- Questo dispositivo può essere usato da bambini a partire dagli 8 anni di età e da persone con capacità fisiche, sensoriali o mentali limitate, oppure senza esperienza e conoscenza in merito, qualora sorvegliati o istruiti circa un uso sicuro dell'apparecchio e che comprendano i pericoli ad esso connessi. I bambini non possono giocare con questo dispositivo. La pulizia e la manutenzione non possono essere eseguite da bambini senza la supervisione di un adulto.
Attivare il dispositivo in condizioni di riparo dagli agenti metereologici. Non esporre il dispositivo a condizioni sfavorevoli, quali:

• precipitazioni dirette,
• esposizione alla polvere,
• luce solare diretta,

- vibrazioni.

Il dispositivo è adatto all'uso all'aria aperta ed è conforme al grado di isolamento IP44.

ATTENZIONE! PERICOLO DI LESIONI!

• Non aprire l'involucro. Il dispositivo non contiene componenti che necessitano di manutenzione.
  Non mettere in funzione l'apparecchio in caso di danni visibili.
  Si declina ogni responsabilità per danni a cose e persone causati da un uso improprio o dall'inosservanza delle avvertenze di sicurezza! In suddetti casi decade il diritto di garanzia!
• Un utilizzo diverso da quello indicato nel presente manuale danneggia il dispositivo. Non eseguire modifiche strutturali al dispositivo. Ciò ne comprometterebbe la sicurezza quando in funzione.
  È imprescindibile sostituire il dispositivo in caso di infiltrazioni d'acqua.

Particolari indicazioni di sicurezza nell'uso delle batterie

AVVERTIMENTO! PERICOLO DI MORTE!

Le batterie vanno tenute lontane dalla portata dei bambini. In caso di ingerimento consultare subito un medico!

ATTENZIONE! PERICOLO DI ESPLOSIONE!

Non ricaricare mai batterie non ricaricabili, non mandarle in cortocircuito e / o aprirle!

Non gettare mai le batterie nel fuoco o in acqua!
Non esporre le batterie ad alcuna pressione meccanica!

In caso di perdite dalle batterie, rimuovere queste ultime subito dal dispositivo per evitare danni!
- Evitare il contatto con pelle, occhi e mucose! In caso di contatto con gli acidi delle batterie sciacquare subito le aree colpite con acqua pulita e consultare immediatamente un medico!
- Evitare condizioni e temperature estreme che potrebbero ripercuotersi sulle batterie, quali ad esempio la vicinanza a caloriferi /irraggiamento solare diretto.
Rimuovere le batterie dal dispositivo qualora non venissero utilizzate per lungo tempo!

Rischio di danni al dispositivo

Utilizzare esclusivamente il tipo di batteria indicato!
All'inserimento, osservare la polarità corretta!
Se necessario, pulire i contatti della batteria e del dispositivo prima dell'inserimento!
Rimuovere immediatamente le batterie esauste dal dispositivo!

AVVERTIMENTO! LESIONI PROVOCATE DA SOSTANZE CHIMICHE!

Tenere le batterie fuori dalla portata dei bambini.

Il dispositivo contiene una pila a bottone al litio. Se una pila a bottone, nuova o usurata, viene ingerita o viene a contatto con parti interne del corpo, ciò può provocare gravi lesioni interne che nell'arco di due ore possono rivelarsi letali. Tenere sempre ben chiuso il vano portabatterie. Se il vano portabatterie non si chiude correttamente, non utilizzare più il dispositivo, rimuovere le batterie e tenere lontano dalla portata dei bambini.

Se si suppone che la pila a bottone sia stata ingerita o sia venuta inavvertitamente a contatto con altre parti interne del corpo, richiedere immediatamente un soccorso medico.
Le batterie devono essere smaltite nelle modalità previste dalla legge, anche se tenute lontano dalla portata dei bambini.
- Anche le batterie usurate possono causare lesioni.

Uso conforme alle prescrizioni

Il dispositivo è adatto all'uso in ambienti esterni ed è conforme al grado di isolamento IP44.

Informazioni sul funzionamento radio

Questo dispositivo funziona con il protocollo radio proprietario di 868.3 MHz. La trasmissione radio avviene su un percorso di trasmissione non esclusivo, pertanto non si possono escludere interferenze. Il raggio di ricezione all'interno di edifici può variare molto da quello all'aperto. Oltre alla potenza di trasmissione e alle caratteristiche di ricezione dei ricevitori, anche gli agenti atmosferici come ad es. l'umidità svolgono un ruolo importante, accanto alle circostanze costruttive presenti in loco.

Il raggio di ricezione può essere in parte notevolmente ridotto mediante:

• pareti in legno, gesso, cemento o cemento armato
  • prossimità di oggetti metallici e conduttori
• disturbi di funzionamento ad es. in ambienti domestici (telefoni DECT, telefoni cellulari, cuffie senza filo, altoparlanti radio, stazioni radio metereologiche, sistemi di sorveglianza neonati
  • prossimità di motori elettrici, trasformatori, alimentatori, computer

Duty Cycle

Duty cycle indica una limitazione del tempo di trasmissione dei dispositivi che trasmettono nella frequenza di 868 MHz, regolata da rispettive direttive di legge. Con questo viene garantito un corretto funzionamento del dispositivo operante nella frequenza di 868 MHz. Il tempo di trasmissione massimo di un dispositivo è dell'1 % di un'ora (corrispondente a 36 secondi / ora). Al raggiungimento del limite dell'1 % non possono essere trasmessi segnali, fino al termine della limitazione temporale del Duty Cycle, cioè dopo un'ora.

Contenuto della confezione

1 x interruttore a parete via radio
1 x pila a bottone CR2450
1 x set di montaggio (viti / stop, cuscinetto adesivo)
1 x guida rapida
1 x manuale di istruzioni per l'uso (digitale, per il download)

Dati tecnici

Denominazione prodotto: APWT 868 01 IP44 3726

Art. n°: 1294600

Frequenza radio: 868.3 MHz

Banda di frequenza: 868.1 - 868.5 MHz

Potenza max. di trasmissione: < 20 mW

Duty Cycle: < 1 % / h

Tensione di alimentazione: 1 x pila a bottone 3 V CR2450

Corrente assorbita: max. 30 mA

Durata batteria: ca. 2 anni (solitam.)

Temperatura ambiente: da 0 °C a +35 °C

Grado di isolamento: IP44

Raggio di ricezione in

campo libero: ca. 100 m

Dimensioni (L x H x P): 79,3 x 79,3 x 17,4 mm

Peso: 54 g

Ci riserviamo il diritto di apportare modifiche di carattere tecnico.

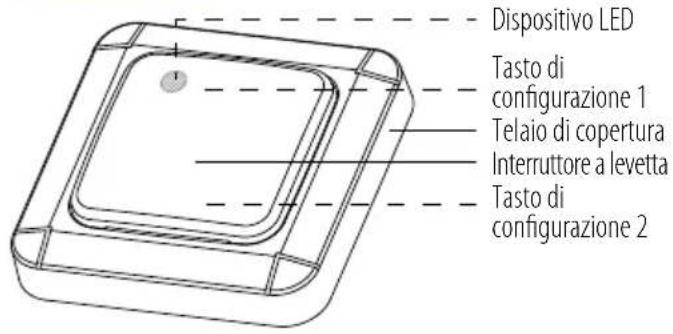

Panoramica del dispositivo Lato anteriore

Dispositivo LED Tasto di configurazione 1 Telaio di copertura Interruttore a levetta Tasto di configurazione 2

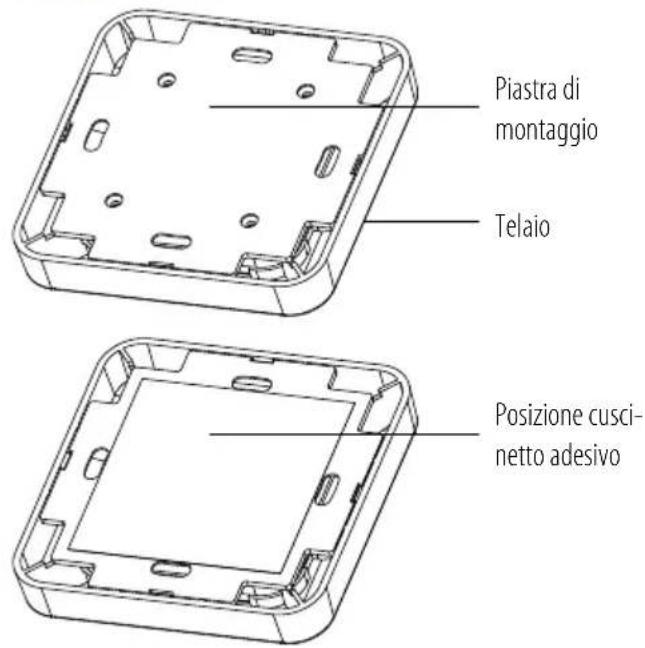

Lato posteriore

Piastra di montaggio Telaio Posizione cusci- netto adesivo

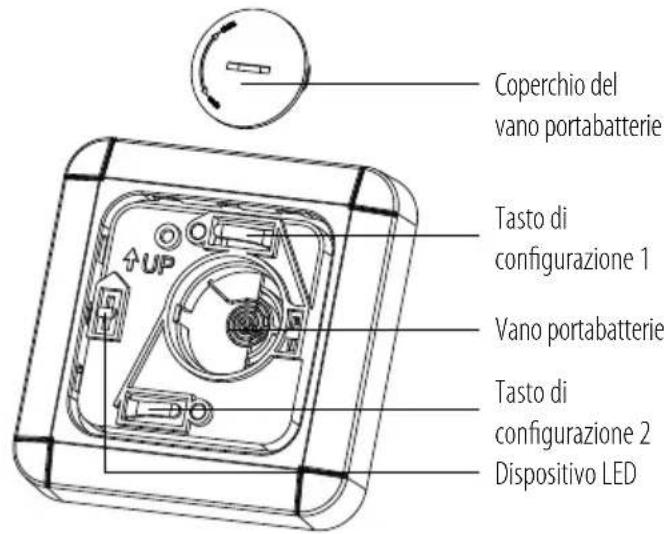

Panoramica interna

Coperchio del vano portabatterie Tasto di configurazione 1 Vano portabatterie Tasto di configurazione 2 Dispositivo LED

Funzionamento

Il pulsante radio a parete è parte integrante del sistema di automazione domestica BrematicPRO di Brennenstuhl, comandato tramite App o software BrematicPRO da PC. Il pulsante radio a parete può essere accoppiato e collegato direttamente mediante BrematicPRO con l'adattatore di commutazione o con l'attuatore a incasso telecomandato. In tal modo è possibile configurare su un tasto uno o più prodotti, per accenderli insieme. Per poter usufruire di ulteriori funzioni basate su software esso deve essere collegato al sistema di automazione domestica BrematicPRO di Brennenstuhl tramite il gateway BrematicPro. Il pulsante radio a parete funziona a batteria e risulta quindi versatile circa il luogo di montaggio.

Per sapere quali componenti possono essere comandati con il pulsante radio a parete, visitare la pagina www.brematic.com/it/service. Per ulteriori informazioni sulla configurazione dei componenti leggere il manuale di istruzioni del rispettivo componente radio BrematicPRO.

Fasi di preparazione

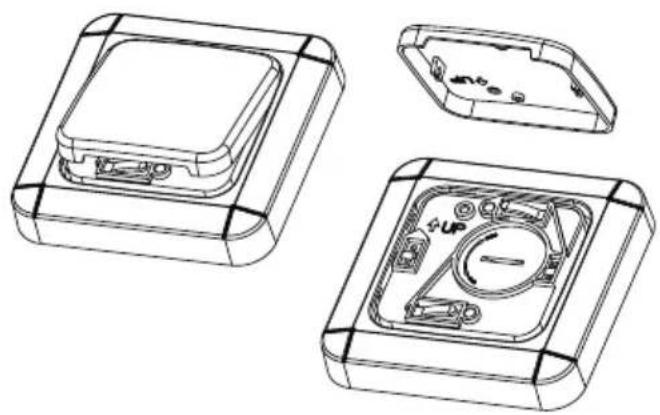

Inserimento / Sostituzione della batteria

Il dispositivo funziona con una batteria 3 V (CR2450).

○ Rimuovere l'interruttore a levetta dal telaio di copertura.
Per aprire il vano portabatterie, ruotare utilizzando una moneta il coperchio del vano portabatterie in posizione OPEN.
○ Rimuovere la batteria scarica.
○ Inserire la batteria nell'apposito vano portabatteria secondo la corretta polarità (polo + rivolto verso l'alto).
○ Chiudere il coperchio del vano portabatterie e serrarlo girando in posizione CLOSE.
Montare l'interruttore a levetta sul telaio di copertura fino a fare incastrare in modo udibile entrambe le leve di bloccaggio.

Il pulsante radio a parete è ora pronto all'uso.

Montaggio

Nota: prima del montaggio verificare che il prodotto si trovi all'interno del raggio di ricezione del gateway.

L'installazione del pulsante radio a parete può essere eseguita sulla parete desiderata con cuscinetto adesivo o con collegamento a vite.

In caso di montaggio in ambienti esterni, questo si adatta bene ad es. a un cornicione di gronda.
○ Montare sulla parete il pulsante radio con la targhetta (♦JP) presente sulla piastra di montaggio rivolta verso l'alto.

Montaggio con collegamento a vite

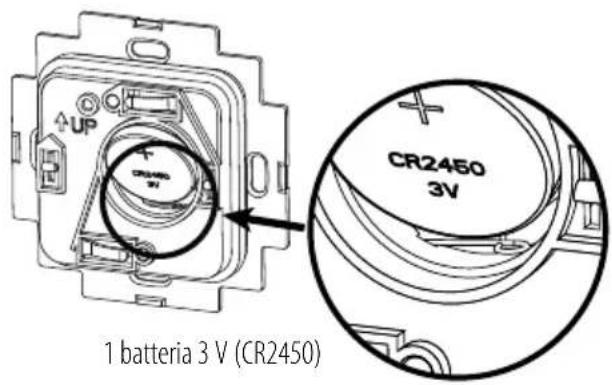

1 batteria 3 V (CR2450) CR2450 3V

ATTENZIONE! PERICOLO DI FOLGORAZIONE!

Durante il montaggio fare attenzione a non danneggiare tubazioni sotto corrente poste nella parete.

Rimuovere l'interruttore a levetta. Spingere la piastra di montaggio verso l'interno fino a quando il telaio di copertura sia completamente libero dalle levette di bloccaggio.

○ Segnare sulla parete con una matita i quattro fori di trapanatura con l'ausilio della piastra di montaggio.
○ Trapanare i fori segnati con un trapano adeguato e inserire gli stop.
○ Avvitare la piastra di montaggio con le viti in dotazione.
○ Nota: per montaggio su pareti in legno utilizzare una punta di trapano da 1,5-2 mm. Non sono necessari gli stop.
Premere il telaio di copertura sulla piastra di montaggio fino a sentire lo scatto dell'incastro.
Montare l'interruttore a levetta sul telaio di copertura fino a fare incastrare in modo udibile entrambe le leve di bloccaggio.

Montaggio con adesivi

• Fare attenzione che la superficie di montaggio sia pulita, asciutta e libera da polvere.
• Evitare luoghi di montaggio che si trovano sotto forte condizionamento termico (ad es. raggi solari), poiché ciò può allentare l'adesione del cuscinetto adesivo.

Collocare i cuscinetti adesivi inclusi nella fornitura sul retro del dispositivo.
○ Fissare bene il pulsante radio premendo contro la parete scelta per il montaggio.

Scaricare la app / il software per PC BrematicPRO

Il sistema di automazione domestica BrematicPRO di Brennenstuhl viene comandato tramite app o software BrematicPRO da PC. La app è disponibile gratuitamente nell'App Store e nel Google Play Store. Il software PC può essere scaricato su www.brematic.com/it/service. Per il download e per l'installazione seguire le istruzioni sul display.

Ulteriori informazioni sulla app e sul comando sono disponibili su www.brematic.com/it/service.

Configurazione del pulsante radio a parete al dispositivo BrematicPRO

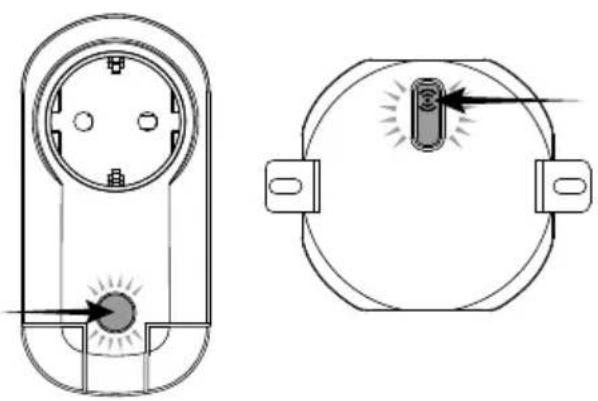

Il pulsante radio a parete può essere avviato direttamente sull'adattatore di commutazione telecomandato o su elementi ad incasso. Sul pulsante radio a parete sono montati due tasti separati. È possibile impiegare per es. la parte superiore dell'interruttore a levetta per accendere un adattatore radio e la parte inferiore per accendere un elemento a incasso.

Premere e tenere premuto per 3 secondi il tasto di configurazione del componente da configurare. Il LED si illumina di rosso.

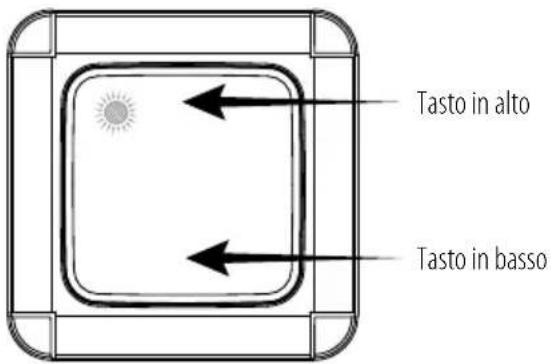

Tasto in alto Tasto in basso

- Mentre il LED è acceso premere la parte superiore o quella inferiore dell'interruttore a levetta sul pulsante radio a parete che si desidera impostare.

Una volta che i due apparecchi sono stati accoppiati, il dispositivo LED si illuminerà brevemente di rosso. La procedura di configurazione è terminata. In caso di errori di trasmissione il dispositivo LED lampeggia per tre volte. Verificare che il dispositivo da accoppiare sia collegato.

Configurazione del pulsante radio a parete al gateway BrematicPRO

Per il collegamento al sistema di automazione domestica BrematicPRO mediante il gateway BrematicPRO è possibile, con l'aiuto della app / software PC BrematicPRO, utilizzare le funzioni basate sul software, come ad es.: funzioni di gestione di attività (task), accensione e spegnimento di dispositivi.

L'app o il software per PC BrematicPRO è installato e aperto. Il gateway BrematicPRO è pronto per l'esercizio.

• Mantenere una distanza minima tra il dispositivo e il gateway di almeno 50 cm.
  ○ Aprire il menu "Impostazioni".
  ○ Selezionare il locale dove voler utilizzare il dispositivo.
  ○ Selezionare "Aggiungi dispositivo".
  ○ Selezionare la banda di frequenza "868 MHz".
  ○ Selezionare sotto "Nuovo dispositivo" la voce "Interruttore / Presa" e confermare la scelta con Avanti.
  ○ Seguire le istruzioni sul display.
  Premere la parte superiore o quella inferiore dell'interruttore a levetta del pulsante radio a parete. Per impostare completamente l'interruttore a parete nel sistema, è sufficiente che sia impostato anche solo un interruttore a levetta.
  ○ Inserire una denominazione per il dispositivo, ad es. "pulsante radio a parete".
  ○ Selezionare "aggiungi" per assegnare il dispositivo al locale.

○ Abbandonare in seguito il locale premendo "Indietro"; premere infine "Fine" per terminare la procedura di configurazione.
L'interruttore radio a parete è ora connesso al sistema di automazione domestica BrematicPRO.
- Verificare il corretto funzionamento dell'interruttore radio a parete alla voce Test dispositivo procedendo tramite questa funzione all'accensione e allo spegnimento.

In questo sottomenu è possibile aggiugere il dispositivo ai preferiti.

Nota: il pulsante radio a parete non appare nel locale registrato ma appare solo come congegno nel Task Manager.

Pulizia del dispositivo

○ Pulire il dispositivo con un panno asciutto e privo di pelucchi. In caso di incrostazioni è possibile inumidire leggermente il panno.
Per la pulizia non utilizzare detersivi contenenti solventi. Si potrebbe altrimenti danneggiare le superfici e le scritte del dispositivo.
○ Non immergere mai il dispositivo in acqua o in altri liquidi. In caso contrario, il dispositivo può subire danni.

Eliminazione dei guasti

Problema Possibile causa Eliminazione
		dei guasti
Il LED lampeggia. Batteria scarica.		Inserire la nuova batteria.
Il dispositivo non viene riconosciuto.	Dispositivo al di fuori del raggio di ricezione del gateway / del componente radio.	Ridurre la distanza tra gateway e componente radio.

Smaltimento

L'indallaggio è composto da materiali ecologici che possono essere smaltiti presso i siti di raccolta locali per il riciclo.

Informarsi presso l'amministrazione comunale o locale circa le possibilità di smaltimento del prodotto usato.

Per questioni di tutela ambientale non gettare il prodotto usato tra i rifiuti domestici; provvedere invece al suo corretto smaltimento. Presso l'amministrazione competente è possibile ricevere informazioni circa i siti di raccolta e i relativi orari di apertura.

Le batterie difettose o esauste devono essere riciclate nel rispetto della direttiva 2006/66/CE e relative modifiche. Smaltire le batterie e / o il dispositivo presso gli enti di raccolta indicati.

Lo smaltimento improprio delle batterie può causare danni all'ambiente!

Le batterie non devono essere smaltite nella spazzatura domestica. Possono contenere metalli pesanti nocivi e sono soggette a smaltimento come rifiuti speciali. I simboli chimici dei metalli pesanti sono i seguenti: Cd = cadmio, Hg = mercurio, Pb = piombo. Provvedere perciò allo smaltimento delle batterie esaurite presso un centro di raccolta comunale.

Assistenza

Per domande sul prodotto prendere contatto tramite

Dichiarazione di conformità

Con la presente l'azienda Hugo Brennenstuhl GmbH & Co.KG dichiara che il tipo di impianto radio APWS 868 01 IP44 è conforme alla direttiva 2014/53/UE e alla direttiva 2011/65/UE (RoHS II). Il testo completo della dichiarazione UE di conformità è disponibile al seguente indirizzo web: www.brennenstuhl.com/it/service/konformitaetserklaerung/ke_1294600.pdf

Il presente dispositivo è stato realizzato in osservanza dei requisiti legali europei e nazionali. Tutti i nomi delle aziende riportate e le denominazioni dei prodotti costituiscono un marchio di fabbrica del rispettivo titolare.

Tutti i diritti riservati.
