BEDIENUNGSANLEITUNG BrematicPRO APWT868 01 IP44 BRENNENSTUHL

DE Bedienungsanleitung ...... Seite 3

EN Instruction Page 11

Legende der verwendeten Piktogramme......Seite 4

Sicherheitshinweise......Seite 4

Besondere Sicherheitshinweise beim Umgang mit Batterien....Seite 4

Bestimmungsgemäße Verwendung....Seite 5

Informationen zum Funkbetrieb......Seite 5

Duty Cycle......Seite 5

Lieferumfang......Seite 5

Technische Daten ...... Seite 5

Geräteübersicht......Seite 6

Vorderseite......Seite 6

Rückseite Seite 6

Innenansicht......Seite 6

Funktion......Seite 6

Vorbereitungen......Seite 6

Batterie einlegen / austauschen....Seite 6

Montage......Seite 7

Schraub-Montage......Seite 7

Klebe-Montage......Seite 7

App / PC-Software BrematicPRO herunterladen....Seite 8

Funk-Wandtaster direkt an BrematicPRO Geräte anlernen....Seite 8

Funk-Wandtaster an den BrematicPRO Gateway anlernen....Seite 8

Gerät reinigen......Seite 9

Fehlerbehebung......Seite 9

Entsorgung......Seite 9

Service......Seite 9

Hersteller......Seite 9

Konformitätserklärung......Seite 9

Legende der verwendeten Piktogramme
	Bedienungsanleitung lesen! Warn- und Sicherheitshinweise beachten!
	Vorsicht! Explosionsgefahr! Vorsicht! Stromschlaggefahr!
	Entsorgen Sie Verpackung und Gerät umweltgerecht!		Umweltschäden durch falsche Entsorgung der Batterien!

Sicherheitshinweise

Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Gerätes mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte mit aus.
WARNING! LEBENS- UND UNFALLGEFAHR FÜR KLEINKINDER UND KINDER! Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsgefahr durch Verschlucken oder Einatmen von Kleinteilen oder Folien. Kinder unterschätzen häufig die Gefahren. Halten Sie Kinder stets vom Gerät fern. Es ist kein Spielzeug.
- Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
Betreiben Sie das Gerät witterungsgeschützt. Setzen Sie das Gerät keinen ungünstigen Einflüssen aus, wie

- direkter Niederschlag,

• starke Staubeinwirkung,

- direktes Sonnenlicht, - Vibrationen.

Das Gerät ist für die Verwendung im Freien geeignet, es entspricht der Schutzart IP44.

⚠ VORSICHT! VERLETZUNGSGEFAHR!

• Öffnen Sie nicht das Gehäuse. Das Gerät enthält keine zu wartenden Teile.
• Nehmen Sie das Gerät bei sichtbaren Schäden nicht in Betrieb.
  Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt die Gewährleistung / Garantie!
  Eine andere Verwendung als in dieser Anleitung beschrieben, führt zur Beschädigung des Gerätes. Nehmen Sie keine bauliche Veränderung am Gerät vor. Andernfalls kann ein sicherer Betrieb nicht gewährleistet werden.
  Tauschen Sie das Gerät nach Eindringen von Wasser unbedingt aus.

Besondere Sicherheitshinweise beim Umgang mit Batterien

WARNING! LEBENSGEFAHR!

Batterien gehören nicht in Kinderhände. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf!

VORSICHT! EXPLOSIONSGEFAHR! Laden

Sie nicht aufladbare Batterien niemals wieder auf, schließen Sie sie nicht kurz und / oder öffnen Sie

Werfen Sie Batterien niemals in Feuer oder Wasser!
- Setzen Sie Batterien keiner mechanischen Belastung aus!

Gefahr des Auslaufens der Batterien

• Im Falle eines Auslaufens der Batterien entfernen Sie diese sofort aus dem Gerät, um Beschädigungen zu vermeiden!
• Vermeiden Sie den Kontakt mit Haut, Augen und Schleimhäuten! Spülen Sie bei Kontakt mit Batteriesäure die betroffenen Stellen sofort mit klarem Wasser und suchen Sie umgehend einen Arzt auf!
• Vermeiden Sie extreme Bedingungen und Temperaturen, die auf Batterien einwirken können z. B. auf Heizkörpern / direkte Sonneneinstrahlung.

Entfernen Sie die Batterien, wenn sie längere Zeit nicht verwendet worden sind, aus dem Gerät!

Gefahr der Gerätebeschädigung

• Ausschließlich den angegebenen Batterietyp verwenden!
  Achten Sie beim Einlegen auf die richtige Polarität!
• Reinigen Sie Batterie- und Gerätekontakt vor dem Einlegen falls erforderlich!
  Entfernen Sie verbrauchte Batterien umgehend aus dem Gerät!

WARNING! CHEMISCHE VERÄTZUNGEN!

Halten Sie Batterien von Kindern fern.

Das Gerät enthält eine Lithium-Knopfzelle. Sollte eine neue oder verbrauchte Knopfzelle verschluckt worden oder in den Körper gelangt sein, kann es zu schweren inneren Verätzungen kommen und kann innerhalb von zwei Stunden zum Tod führen. Halten Sie immer das Batteriefach sicher geschlossen. Wenn das Batteriefach nicht korrekt schließt, verwenden Sie das Gerät nicht weiter, entfernen Sie die Batterie und halten Sie sie von Kindern fern.

• Wenn Sie annehmen, eine Knopfzelle wurde verschluckt oder in den Körper gelangt sein, beanspruchen Sie umgehend medizinische Hilfe.
  Die Batterien müssen ordnungsgemäß entsorgt werden, auch wenn sie von Kindern ferngehalten werden.
• Selbst gebrauchte Batterien können Verletzungen verursachen.

Bestimmungsgemäße Verwendung

Das Gerät ist für die Verwendung im Freien geeignet und entspricht der Schutzart IP44.

Informationen zum Funkbetrieb

Dieses Gerät arbeitet mit dem 868.3 MHz proprietären Funkprotokoll. Die Funkübertragung wird auf einem nicht exklusiven Übertragungsweg realisiert, daher können Störungen nicht ausgeschlossen werden. Die Reichweite in Gebäuden kann stark von der im Freifeld abweichen. Außer der Sendeleistung und Empfangseigenschaften der Empfänger spielen Umwelteinflüsse wie z. B. Luftfeuchtigkeit neben baulichen Gegebenheiten vor Ort eine wichtige Rolle.

Die Reichweite kann teils beträchtlich verringert werden durch:

• Wände aus Holz, Gips, Beton, Stahlbeton
- Nähe zu metallischen und leitenden Gegenständen
- Breitbandstörungen z.B. in Wohngebieten (DECT-Telefone, Mobiltelefone, Funkkopfhörer, Funklautsprecher, Funk-Wetterstationen, Baby-Überwachungssysteme)
- Nähe zu elektrischen Motoren, Trafos, Netzteilen, Computern

Duty Cycle

Der Duty Cycle bezeichnet eine gesetzlich geregelte Sendezeitbegrenzung von Geräten, die im 868 MHz Bereich senden. Dadurch soll ein reibungsloser Betrieb der im 868 MHz Bereich arbeitenden Geräte gewährleistet werden. Die maximale Sendezeit eines jeden Gerätes beträgt 1 % einer Stunde (entspricht 36 Sekunden / Stunde). Nach Erreichen des 1 %-Limits kann nicht gesendet werden, bis zeitliche Begrenzung des Duty Cycles beendet ist, sprich nach einer Stunde.

Lieferumfang

1 x Funk-Wandtaster
1 x Knopfzelle CR2450
1 x Montageset (Schrauben / Dübel, Klebepad)
1 x Kurzanleitung
1 x Bedienungsanleitung (digital, als Download)

Technische Daten

Bezeichnung Produkt: APWT 868 01 IP44 3726

Art. Nr.: 1294600

Funk-Frequenz: 868.3 MHz

Frequenzband: 868.1 - 868.5 MHz

Max. Sendeleistung: < 20 mW

Duty Cycle: < 1 % pro h

Versorgungsspannung: 1 x 3 V Knopfzelle CR2450

Stromaufnahme: 30 mA max.

Batterielebensdauer: ca. 2 Jahre (typ.)

Umgebungstemperatur: 0 °C bis +35 °C

Schutzart: IP44

Reichweite Freifeld: ca. 100 m

Abmessungen (B x H x T): 79,3 x 79,3 x 17,4 mm

Gewicht: 54 g

Technische Änderungen vorbehalten.

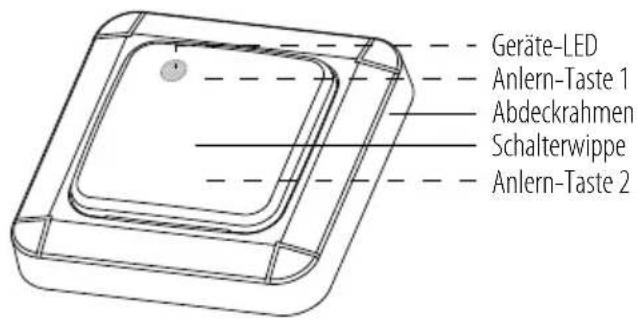

Geräteübersicht Vorderseite

Geräte-LED Anlern-Taste 1 Abdeckrahmen Schalterwippe Anlern-Taste 2

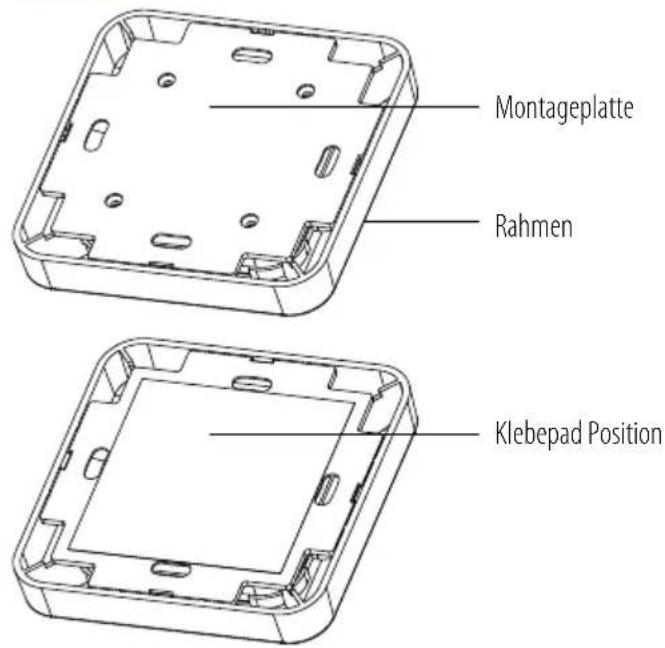

Rückseite

Montageplatte Rahmen Klebepad Position

Innenansicht

Batteriefachdeckel Anlern-Taste 1 Batteriefach Anlern-Taste 2 Geräte-LED

Funktion

Der Funk-Wandtaster ist Teil des Brennenstuhl Home Automation Systems BrematicPRO, das über die App oder PC-Software BrematicPRO gesteuert wird. Der Funk-Wandtaster kann direkt mit der BrematicPRO mit einem Funk-Schaltadapter oder einem Funk-Unterputz-Aktor gekoppelt und geschaltet werden. Dabei können an eine Taste ein Produkt oder mehrere Produkte angelernt werden, um diese gemeinsam zu schalten. Um weitere softwarebasierte Funktionen nutzen zu können, muss er über den BrematicPRO Gateway in das Brennenstuhl Home Automation Systems BrematicPRO eingebunden werden. Der Funk-Wandtaster ist batteriebetrieben und daher an jedem beliebigen Ort montierbar.

Welche Komponenten über den Funk-Wandtaster steuerbar sind, finden Sie unter www.brematic.com/de/service.

Weitere Informationen zum Anlernen der Komponenten finden Sie in der Bedienungsanleitung der jeweiligen BrematicPRO Funk-Komponente.

Vorbereitungen

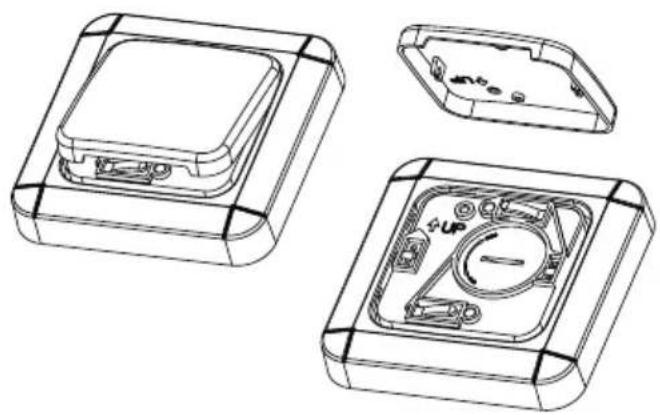

Batterie einlegen / austauschen

Das Gerät wird mit einer 3 V-Batterie (CR2450) betrieben.

○ Entfernen Sie die Schalterwippe vom Abdeckrahmen.
Drehen Sie den Batteriefachdeckel z. B. mit Hilfe einer Münze in die Position OPEN, um das Batteriefach zu öffnen.
○ Entfernen Sie ggf. die verbrauchte Batterie.
○ Legen Sie die Batterie polrichtig in das Batteriefach (+-Pol nach oben zeigend).
Schließen Sie den Batteriefachdeckel und sichern Sie ihn durch Drehen in die Position CLOSE.
Drücken Sie die Schalterwippe auf den Abdeckrahmen, bis beide Rastnasen hörbar einrasten.

Der Funk-Wandtaster ist betriebsbereit.

Montage

Hinweis: Prüfen Sie vor der Montage, ob sich das Produkt im Reichweitenbereich des Gateways befindet.

Die Installation des Funk-Wandtasters kann über Klebepad oder Schrauben auf beliebigen Untergründen durchgeführt werden.

○ Bei der Außenmontage ist z. B. ein Dachvorsprung gut geeignet.
○ Montieren Sie den Funk-Wandtaster mit der Markierung (♠JP) auf der Montageplatte nach oben zeigend an der Wand.

Schraub-Montage

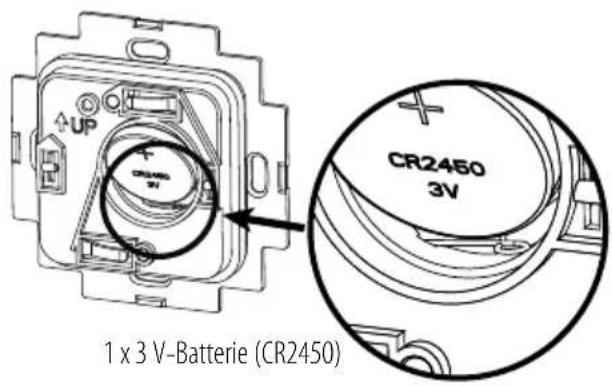

1 x 3 V-Batterie (CR2450) CR2450 3V

VORSICHT! STROMSCHLAGGEFAHR! Achten

Sie darauf, dass Sie bei der Montage keine stromführenden Leitungen in der Wand beschädigen.

Entfernen Sie die Schalterwippe. Drücken Sie die Montageplatte nach hinten, bis sich der Abdeckrahmen von der Montageplatte aus den Rastnasen löst.

○ Zeichnen Sie vier Bohrlöcher mit Hilfe der Montageplatte mit einem Stift an der Wand an.
○ Bohren Sie die eingezeichneten Löcher und setzen die Dübel ein.
○ Verschrauben Sie die Montageplatte mit den mitgelieferten Schrauben an der Wand.
○ Hinweis: Bei der Montage auf Holzuntergrund verwenden Sie einen 1,5-2 mm-Bohrer. Sie benötigen keine Dübel.
Drücken Sie den Abdeckrahmen auf die Montageplatte, bis er hörbar einrastet.
Drücken Sie die Schalterwippe auf den Abdeckrahmen, bis beide Rastnasen hörbar einrasten.

Klebe-Montage

○ Achten Sie auf eine saubere, staub- und trockene Montagefläche.
○ Vermeiden Sie Montageorte, die unter stärkerem Wärmeeinfluss (z. B. Sonnenlicht) stehen, da sich das Klebeband lösen kann.
Bringen Sie die beiliegenden Klebepad auf der Rückseite des Geräts an.

○ Befestigen Sie den Funkwandtaster durch leichtes Andrücken an den gewünschten Montageort.

App / PC-Software BrematicPRO herunterladen

Das Brennenstuhl Home Automation Systems BrematicPRO wird über die App / PC-Software BrematicPRO gesteuert. Die App ist im App Store und im Google Play Store kostenfrei erhältlich. Die PC-Software können Sie unter www.brematic.com/de/service herunterladen. Folgen Sie für das Herunterladen und die Installation den Anweisungen am Bildschirm.

Weiterführende Informationen zur App und Bedienung finden Sie unter www.brematic.com/de/service.

Funk-Wandtaster direkt an BrematicPRO Geräte anlernen

Der Funk-Wandtaster kann direkt an BrematicPRO Funk-Schaltadapter oder Funk-Unterputz-Aktoren angelernt werden. Es sind im Funk-Wandtaster zwei getrennte Taster verbaut. Sie können den oberen Teil der Schalterwippe z. B. für das Schalten eines Funk-Schaltadapters und den unteren Teil für das Schalten eines Funk-Unterputz-Aktors verwenden.

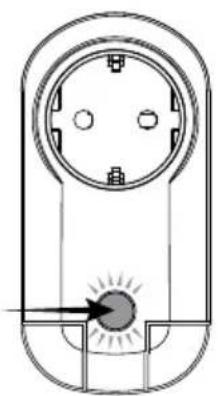

Drücken und halten Sie die Anlern-Taste der anzulernenden Komponente für 3 Sekunden. Die LED blinkt rot.

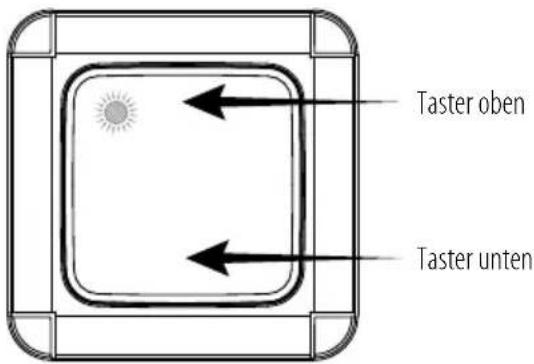

Taster oben Taster unten

Drücken Sie, während die LED blinkt, auf dem Funk-Wandtaster den oberen Teil oder unteren Teil der Schalterwippe, den Sie belegen möchten.

Nach erfolgreicher Kopplung beider Geräte leuchtet die Geräte-LED kurz rot auf. Der Anlern-Vorgang ist abgeschlossen. Bei einem Übertragungsfehler blinkt die Geräte-LED dreimal. Überprüfen Sie, ob das zu koppelnde Gerät angeschlossen ist.

Funk-Wandtaster an den BrematicPRO Gateway anlernen

Beim Einbinden in das Home Automation Systems BrematicPRO über den BrematicPRO Gateway ist es möglich, mit Hilfe der App / PC Software BrematicPRO softwarebasierte Funktionen zu nutzen, wie z. B.: Funktionen wie Steuern von Aktionen (Task), Geräte ein- / ausschalten.

Die App oder die PC-Software BrematicPRO ist installiert und geöffnet. Der BrematicPRO Gateway ist betriebsbereit.

○ Halten Sie einen Mindestabstand vom Gerät zum Gateway von 50 cm ein.

- Öffnen Sie das Menü „Einstellungen“.

○ Wählen Sie den Raum, in dem Sie das Gerät nutzen wollen.

○ Wählen Sie „Gerät hinzufügen“ aus.

○ Frequenzband auswählen „868 MHz“.

Wählen Sie unter „Neues Gerät“ den Punkt „Schalter / Steckdoe“ aus und bestätigen Sie die Auswahl mit weiter.

○ Folgen Sie den Anweisungen am Bildschirm.

Drücken Sie am Wandtaster den oberen oder unteren Teil der Schalterwippe. Es muss nur eine Schalterwippe eingelernt werden damit der Wandschalter vollständig in System eingelernt ist.

○ Geben Sie eine Geräte-Bezeichnung für das Gerät ein, z.B. „Funk-Wandtaster“.

○ Wählen Sie „hinzufügen“, um das Gerät dem Raum zu zuordnen.

○ Zunächst mit „Zurück“ den Raum verlassen, anschließend „Fertig“ antippen, um den Anlernvorgang abzuschließen.

Der Funk- Wandschalter ist nun im Home Automation Systems BrematicPRO eingebunden.
- Prüfen Sie die einwandfreie Funktion des Funk- Wandschalter unter Gerät testen, indem Sie über ihn den Verbraucher ein- und ausschalten.

In diesem Untermenü haben Sie auch die Möglichkeit, das Gerät zu den Favoriten hinzuzufügen.

Hinweis: Der Funk-Wandtaster erscheint nicht im angemeldeten Raum, sondern erscheint nur als Auslöser im Task Manager.

Gerät reinigen

○ Reinigen Sie das Gerät mit einem trockenen, fusselfreien Tuch. Bei stärkerer Verschmutzung können Sie das Tuch leicht anfeuchten.
○ Verwenden Sie zur Reinigung keine lösungsmittelhaltigen Reiniger. Andernfalls kann die Oberfläche und Beschriftung des Geräts beschädigt werden.
○ Tauchen Sie das Gerät niemals in Wasser oder in andere Flüssigkeiten. Andernfalls kann das Gerät beschädigt werden.

Fehlerbehebung

Problem Möglicher Grund	Fehler-behebung
LED blinkt. Batterie verbraucht.	Neue Batterie einlegen.
Gerät wird nicht erkannt.	Gerät außerhalb der Reichweite des Gateways / der Funkkomponente.

Entsorgung

Die Verpackung besteht aus umweltfreundlichen

Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde oder Stadtverwaltung.

Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszeiten können Sie sich bei Ihrer zuständigen Verwaltung, informieren.

Defekte oder verbrauchte Batterien müssen gemäß Richtlinie 2006/66/EG und deren Änderungen recycelt werden. Geben Sie Batterien und / oder das Gerät über die angebotenen Sammeleinrichtungen zurück.

Umweltschäden durch falsche Entsorgung der Batterien!

Batterien dürfen nicht über den Hausmüll entsorgt werden. Sie können giftige Schwermetalle enthalten und unterliegen der Sondermüllbehandlung. Die chemischen Symbole der Schwermetalle sind wie folgt: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Geben Sie deshalb verbrauchte Batterien bei einer kommunalen Sammelstelle ab.

Service

Bei Fragen zum Produkt kontaktieren Sie uns unter www.brematic.com/de/service. Tel.: [phone] (kostenlos)

Hersteller

Hugo Brennenstuhl GmbH & Co. KG

Seestraße 1-3 · D-72074 Tübingen

H. Brennenstuhl S.A.S.

www.brennenstuhl.com

Konformitätserklärung

Hiermit erklären wir, die Firma Hugo Brennenstuhl GmbH & Co.KG, dass der Funkanlagentyp APWS 868 01 IP44 der Richtlinie 2014/53/EU und 2011/65/EU (RoHS II) entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.brennenstuhl.com/de/service/konformitaetserklaerung/ke_1294600.pdf

Dieses Gerät erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber.
