GEBRUIKSAANWIJZING BrematicPRO TFK868 01 BRENNENSTUHL

NL Gebruiksaanwijzing ...... Pagina 27

Legenda van de gebruikte pictogrammen....Pagina 28

Veiligheidsinstructies....Pagina 28

Bijzondere veiligheidsinstructies voor de omgang met batterijen....Pagina 28

Correct gebruik....Pagina 29

Informatie over de draadloze werking....Pagina 29

Duty cycle (arbeidscyclus) ......Pagina 29

Omvang van de levering....Pagina 29

Technische gegevens....Pagina 29

Apparaatoverzicht......Pagina 30

Voorkant......Pagina 30

Achterkant....Pagina 30

Bedieningselementen....Pagina 30

Sabotage-schakelaar ......Pagina 30

„Leer“-knop....Pagina 30

Batterij plaatsen / vervangen....Pagina 30

Functie ...... Pagina 30

Montage....Pagina 31

Montage zonder te boren....Pagina 31

Montage door te schroeven....Pagina 31

Montagehoogte van de magnetische component compenseren....Pagina 31

Draadloos deur-/raamcontact direct koppelen aan BrematicPRO-apparaten....Pagina 32

Directe verbinding opheffen....Pagina 33

Deur-/raamcontact koppelen aan de BrematicPRO-gateway....Pagina 33

Apparaat reinigen....Pagina 34

Storing oplossen....Pagina 34

Afvoer ......Pagina 34

Service....Pagina 34

Fabrikant ......Pagina 34

Conformiteitsverklaring....Pagina 34

Legenda van de gebruikte pictogrammen
	Lees a.u.b. de gebruiksaanwijzing!		Neem de waarschuwingen en veiligheidsinstruc-ties in acht!
	Voorzichtig! Explosiegevaar!		Voer de verpakking en het apparaat op een mili-euvriendelijke manier af!

Veiligheidsinstructies

De gebruiksaanwijzing maakt deel uit van dit product. Deze bevat belangrijke aanwijzingen omtrent veiligheid, gebruik en verwijdering. Maak uzelf vóór gebruik van het apparaat vertrouwd met alle bedienings- en veiligheidsinstructies. Gebruik het apparaat alleen zoals beschreven en uitsluitend voor de aangegeven gebruiksdoeleinden. Overhandig tevens alle documenten bij doorgifte van het apparaat aan derden.

WAARSCHUWING! LEVENSGEVAAR EN KANS OP ONGEVALLEN VOOR KLEUTERS EN KINDEREN! Laat kinderen nooit zonder toezicht bij het verpakkingsmateriaal. Er bestaat verstikkingsgevaar door inslikken of inademen van kleine onderdelen of folie. Kinderen onderschatten vaak de ge- varen. Houd kinderen altijd uit de buurt van het apparaat. Het is geen speelgoed.

- Dit apparaat kan door kinderen vanaf 8 jaar en ouder alsmede door personen met verminderde fysieke, sensorische of mentale vaardigheden of een gebrek aan ervaring en kennis worden gebruikt, als zij onder toezicht staan of geïnstrueerd werden met betrekking tot het veilige gebruik van het apparaat en zij de hieruit voortvloeiende gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.

- Gebruik het apparaat alleen in een droge en stofvrije omgeving.

- Gebruik het apparaat alleen binnenshuis.

Stel het apparaat niet bloot aan ongunstige invloeden zoals vocht,

• voortdurend zonlicht,
- warmtebronnen,
- kou,
- trillingen.

⚠️ VOORZICHTIG! KANS OP LETSEL!

Open de behuizing niet. Het apparaat bevat geen onderdelen die onderhouden moeten worden.
- Neem het apparaat bij zichtbare beschadigingen niet in gebruik.

• Wij zijn niet aansprakelijk voor materiële schade of persoonlijk letsel als gevolg van onjuist gebruik of het negeren van de veiligheidsinstructies! In dergelijke gevallen vervalt de waarborg / garantie!
• Een ander gebruik dan in deze handleiding beschreven leidt tot schade aan het apparaat. Verander de constructie van het apparaat niet. Anders kan een veilig gebruik niet worden gewaarborgd.
• Na indringing van water moet het apparaat beslist worden vervangen.

Bijzondere veiligheidsinstructies voor de omgang met batterijen

Houd batterijen uit de buurt van kinderen. Raadpleeg bij inslikken onmiddellijk een arts!

VOORZICHTIG! EXPLOSIEGEVAAR! Laad niet-oplaadbare batterijen nooit op, sluit ze niet kort en / of open ze niet!

Gooi batterijen nooit in het vuur of in het water!
Stel batterijen niet bloot aan mechanische belastingen!

Gevaar voor lekkende batterijen

Als de batterijen lekken, dient u deze direct uit het apparaat te halen om beschadigingen te voorkomen!
Vermijd het contact met huid, ogen en slijmvliezen! Spoel in geval van contact met batterijzuur de desbetreffende plekken direct af met schoon water en raadpleeg zo snel mogelijk een arts!
- Gebruik alleen batterijen van hetzelfde type! Gebruik nooit gelijktijdig oude en nieuwe batterijen!
Vermijd extreme omstandigheden en temperaturen die van invloed kunnen zijn op de batterijen, bijv. door radiatoren / direct zonlicht.
- Verwijder de batterijen uit het apparaat als het gedurende een langere periode niet wordt gebruikt!

Kans op beschadiging van het apparaat

• Gebruik uitsluitend het aangegeven type batterij!
  Let bij het plaatsen op de juiste polariteit! Hoe de batterij moet worden geplaatst, vindt u in het hoofdstuk „Batterij plaatsen / vervangen“.
  Reinig zo nodig eerst de contacten van de batterij en het apparaat voordat u deze plaatst!
• Verwijder lege batterijen meteen uit het apparaat!

WAARSCHUWING! CHEMISCHE BRANDWONDEN!

Houd kinderen uit de buurt van batterijen.

Het apparaat bevat een lithium-knoopcel. Mocht een nieuwe of gebruikte knoopcel-batterij worden ingeslikt of in het lichaam terecht zijn gekomen, kan dit ernstige inwendige chemische brandwonden veroorzaken hetgeen binnen twee uur tot de dood kan leiden. Houd het batterijvak altijd goed gesloten. Als het batterijvak niet correct kan worden gesloten, mag u het apparaat niet meer gebruiken. Verwijder de batterij en houd deze uit de buurt van kinderen.

Als u vermoedt dat er een knoopcel is ingeslikt of in het lichaam terecht is gekomen, dient u zo snel mogelijk medische hulp te zoeken.
De batterijen moeten correct worden afgevoerd, ook als ze uit de buurt van kinderen worden gehouden.
Zelfs lege batterijen kunnen letsel veroorzaken.

Correct gebruik

Het draadloze deur-/raamcontact is uitsluitend bedoeld om het openen en sluiten van ramen en deuren in droge ruimtes binnenshuis te melden aan de BrematicPRO-gateway of aan een BrematicPRO draadloze component.

Informatie over de draadloze werking

Dit apparaat werkt volgens het 868.3 MHz draadloze privé-protocol. De overdracht geschiedt op een niet exclusieve manier, daarom kunnen storingen niet worden uitgesloten. De reikwijdte in gebouwen kan sterk afwijken van die in de vrije ruimte. Behalve het zendvermogen en de ontvangst-eigenschappen van de ontvanger spelen omgevingsinvloeden zoals bijv. luchtvochtigheid naast de bouwtechnische bedingingen ter plaatse een belangrijke rol.

De reikwijdte kan voor een deel aanzienlijk worden beperkt door:

• wanden van hout, gips, beton, gewapend beton
• nabijheid van metaalhoudende en geleidende voorwerpen
• breedbandstoringen bijv. in woongebieden (DECT–telefoons, mobiele telefoons, draadloze koptelefoons, draadloze luidsprekers, draadloze weerstations, babyfoons)

- nabijheid van elektrische motoren, transformatoren, netadapters, computers

Duty cycle (arbeidscyclus)

De duty cycle is een wettelijk geregelde begrenzing van de zendtijd van apparaten die zenden in het 868 MHz bereik. Dat moet zorgen voor een probleemloze werking van apparaten die in het 868 MHz bereik werken. De maximale zendtijd van elk afzonderlijk apparaat bedraagt 1 % van een uur (dus 36 seconden / uur). Na het bereiken van de 1 %-limiet kan geen signaal worden verzonden tot de tijdsgrens van de duty cycle is verstreken, dus na een uur.

Omvang van de levering

1 x draadloos deur- / raamcontact
1 x magnetische component
1 x 3 V knoopcel-batterij CR2450
1 x montageset (6 x schroef + 2 x kleefpad)
3 x afstandhouder
1 x beknopte handleiding
1 x gebruiksaanwijzing (digitaal, als download)

Technische gegevens

Aanduiding product: TFK 868 01 3726
Art.nr.: 1294250
Draadloze frequentie: 868.3 MHz
Frequentieband: 868.1 - 868.5 MHz
Max. zendvermogen: < 20 mW
Duty cycle: <1 % per uur
Voedingsspanning: 1 x 3 V knoopcel-batterij CR2450
Stroomopname: 30 mA max.
Levensduur van de batterij: ca. 2 jaar (typ.)
Omgevingstemperatuur: 0 °C tot 35 °C
Beschermingsgraad: IP20
Reikwijdte zonder obstakels: ca. 100 m
Afmetingen (b x h x d): Elektronische component:
80,6 x 36,8 x 16,5 mm
Magnetische component:
80,6×11,8×15,3 mm
Gewicht: 56,8 g

Technische wijzigingen voorbehouden.

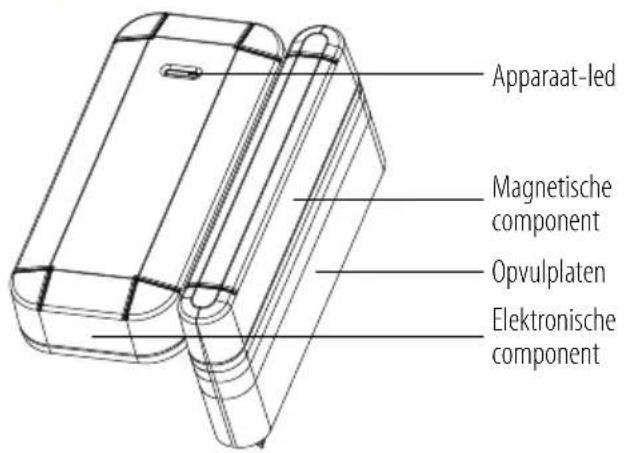

Apparaatoverzicht Voorkant

Apparaat-led Magnetische component Opvulplaten Elektronische component

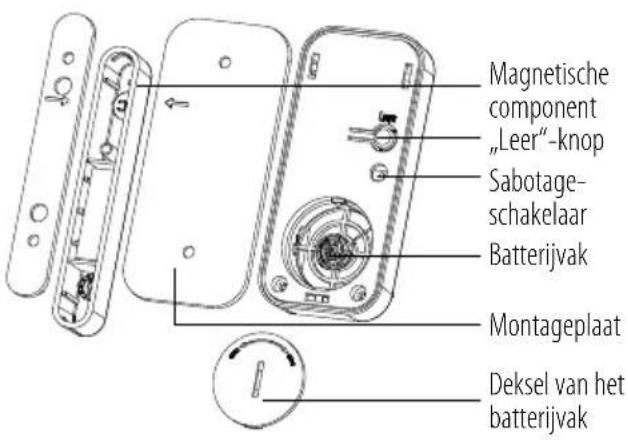

Achterkant

Magnetische component „Leer“-knop Sabotage- schakelaar Batterijvak Montageplaat Deksel van het batterijvak

Bedieningselementen Sabotage-schakelaar

De sabotage-schakelaar moet misbruik of het onbevoegd verwijderen van het apparaat voorkomen.

De sabotage-schakelaar geeft een melding aan de BrematicPRO-gateway en de apparaat-led knippert 1 x 0,5 seconden zodra het draadloze deur-/raamcontact van de montageplaat wordt afgehaald.

De apparaat-led knippert bij het sluiten van de behuizing 1 seconde zodra de sabotage-schakelaar zich in de positie OK bevindt.

„Leer“-knop

Door het indrukken van de „leer“-knop wordt het apparaat in de leermodus gebracht om zo via de BrematicPRO-gateway te worden opgenomen in het Home Automation Systems BrematicPRO.

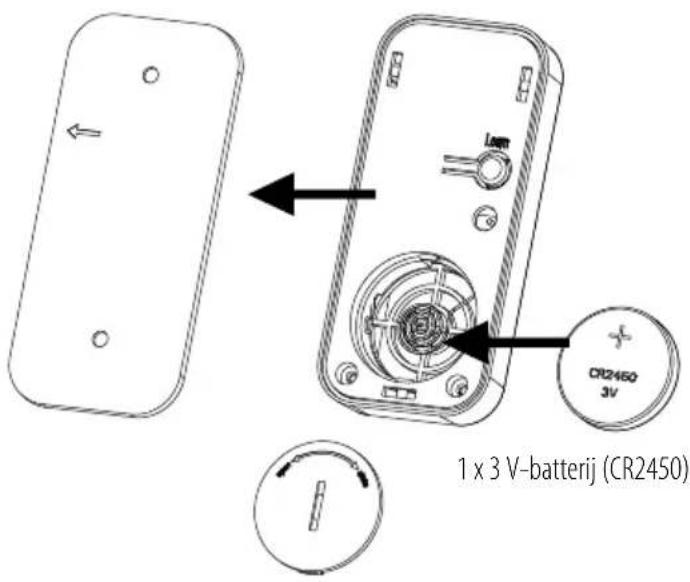

Batterij plaatsen / vervangen

1 x 3 V-batterij (CR2450)

○ Verwijder de montageplaat.
○ Draai het deksel van het batterijvak bijv. met behulp van een munt in de positie OPEN om het batterijvak te openen.
○ Verwijder indien nodig de lege batterij.
○ Plaats de batterij in het batterijvak (let op de juiste polariteit). Let erop dat het batterijcontact aan de zijkant ook daadwerkelijk tegen de zijkant drukt.
- Sluit het deksel van het batterijvak en zet het vast door het in de positie CLOSE te draaien.
Druk op de „leer“-knop aan de achterkant van het apparaat.
De batterij is in orde als de apparaat-led aan de voorkant van het apparaat 3 x kort knippert.
De elektronische component is klaar voor gebruik.

Opmerking: als de batterij leeg is, knippert de apparaat-led elke seconde.

Functie

Het draadloze deur-/raamcontact maakt deel uit van het Brennenstuhl Home Automation Systems BrematicPRO, dat via de app of pc-software BrematicPRO wordt aangestuurd.

Het draadloze deur- / raamcontact meldt het openen en sluiten van ramen en deuren in droge ruimtes binnenshuis aan de BrematicPRO-gateway. Bij opname in het Home Automation Systems BrematicPRO kunnen bijv. de hoedanigheden van het raam (open / gesloten) worden bewaakt.

Welke apparaten direct aan het draadloze deur-/raamcontact kunnen worden gekoppeld, vindt u in de BrematicPRO compatibiliteitslijst op www.brematic.com/nl/service.

Meer informatie over het koppelen van de componenten vindt u in de gebruiksaanwijzing van de desbetreffende BrematicPRO draadloze component.

Opmerking: de gevoeligheid van het deur- en raamcontact kan enigszins door de afstand tussen de elektronische en de magnetische component worden ingesteld. Het reageren van de elektronische component kunt u controleren via de geïntegreerde led.

Als het leunen tegen de deur of het raam al als openen wordt herkend, moet de magnetische component ten opzichte van de elektronische component worden verplaatst in de openingsrichting.

Montage

Montage zonder te boren

Opmerking: controleer voor de montage of het product zich binnen de reikwijdte van de gateway bevindt.

• Gebruik de beide kleefpads om het draadloos deur-/raamcontact zonder boren te bevestigen aan het raam / de deur. De pijlen op de elektronische en magnetische component moeten naar elkaar toe wijzen.
  ○ Zorg voor een schoon, droog en stofvrij montagevlak.
  Vermijd montage op plekken die snel warm kunnen worden (bijv. door zonlicht) omdat het kleefband dan los kan laten.
• Gebruik geen afstandhouders omdat het apparaat dan te zwaar is voor de montage met kleefpads.

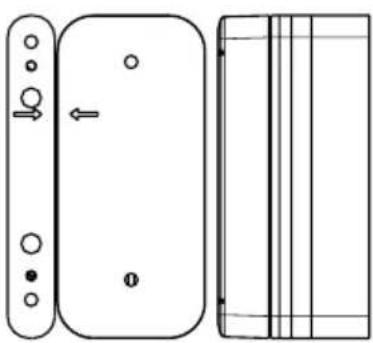

Positie voor kleefpad

Montage door te schroeven

Opmerking: door de bevestiging met schroeven wordt het raamkozijn beschadigd. Bij huurwoningen kan hiervoor een schadevergoeding worden verlangd of kan de borg worden ingehouden.

Monteer de elektronische en de magnetische component parallel aan elkaar met een maximale tussenafstand van 8 mm. Let erop dat de afgebeelde pijlen op de achterkant van het apparaat op dezelfde hoogte liggen.

Opmerking: omdat er alleen voor de magnetische component afstandhouders zijn, moet de elektronische component in principe op het hogere resp. uitstekende deel worden gemonteerd.

○ Verwijder de montageplaten van de elektronische en de magnetische component.
○ Markeer de boorgaten met behulp van de montageplaten en een pen op de deur / het raam.
○ Boor de gemarkeerde gaten met een geschikte boor.
○ Schroef de montageplaten met de meegeleverde schroeven vast aan de deur / het raam.
Druk de elektronische en de magnetische component op de desbetreffende montageplaat totdat deze hoorbaar vastklikken.

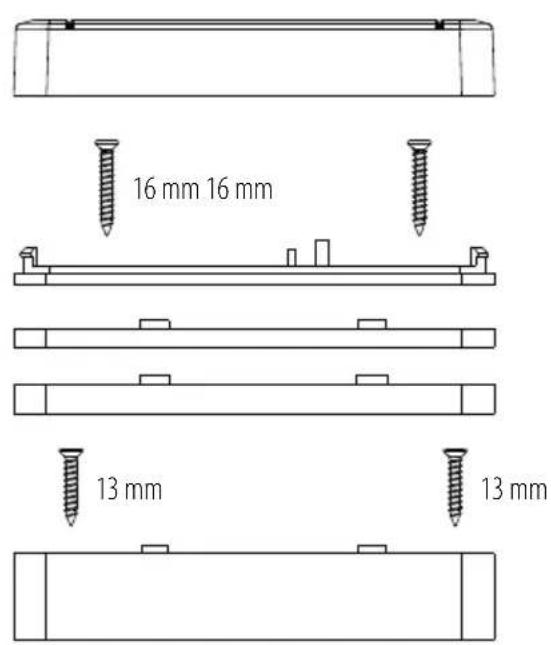

Montagehoogte van de magnetische component compenseren

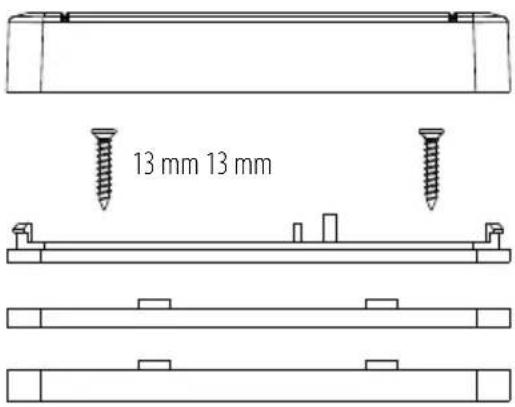

13 mm 13 mm

Bij gebruik van geen of één afstandhouder (3 mm of 5 mm) 2 x 13 mm-schroeven gebruiken.

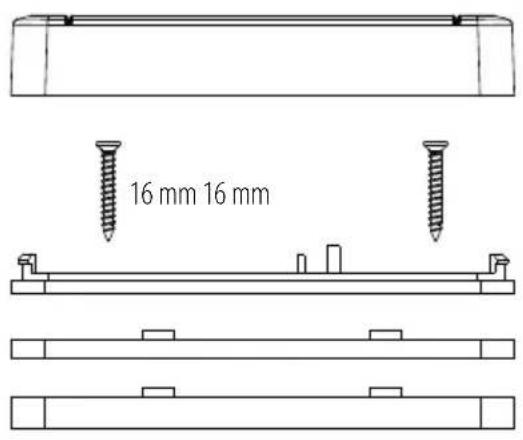

16 mm 16 mm

○ Bij gebruik van beide afstandhouders (3 mm en 5 mm) 2 x 16 mm-schroeven gebruiken.

16 mm 16 mm 13 mm 13 mm

○ Bij gebruik van de hoge afstandhouder (14,5 mm) de montageplaat met 2 x 13 mm-schroeven vastschroeven.

Bovendien kunnen dan nog de beide afstandhouders (3 mm en 5 mm) worden gemonteerd.

- Bevestig dan de afstandhouders met nogmaals twee 16 mm-schroeven.

Draadloos deur-/raamcontact direct koppelen aan BrematicPRO-apparaten

Het deur-/raamcontact kan direct aan het BrematicPRO draadloze schakelstopcontact of inbouw-actoren worden gekoppeld.

Opmerking: zorg ervoor dat het deur- en raamcontact is gesloten voordat het leerproces wordt gestart.

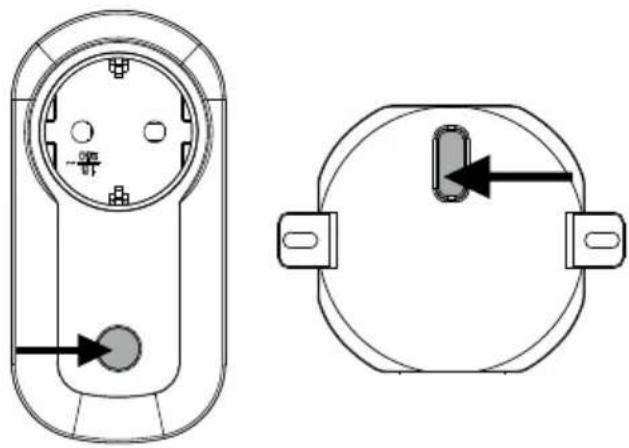

Houd de „leer“-knop van het draadloze schakelstopcontact of de inbouw-actor 3 seconden ingedrukt totdat de apparaat-led knippert.

Optioneel is het koppelen via de „leer“-knop mogelijk.

Een overzicht van de apparaten die direct kunnen worden gekoppeld vindt u op www.brematic.com/nl/service

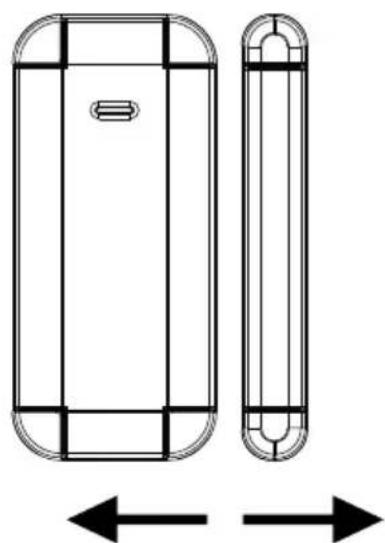

De elektronische en magnetische component zijn vooralsnog gesloten (zie tekening). Vergroot de afstand tussen de magnetische en de elektronische component terwijl de apparaat-led van het draadloze schakelstopcontact of de inbouw-actor knippert om beide apparaten aan elkaar te koppelen.

○ Na een succesvolle koppeling brandt de apparaat-led van het draadloze schakelstopcontact of de inbouw-actor continu. Het leerproces is afgerond.

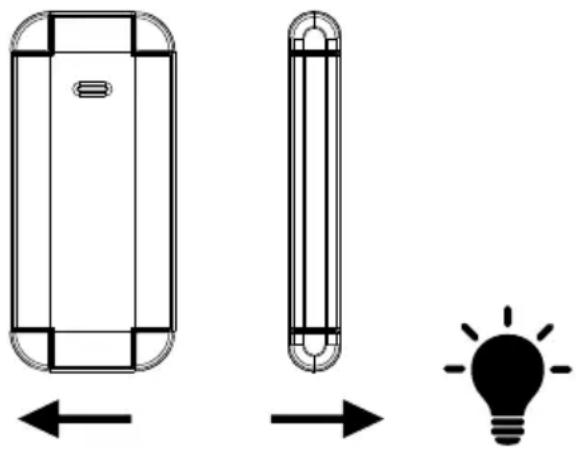

Als het deur- / raamcontact wordt geopend, wordt de actor ingeschakeld.

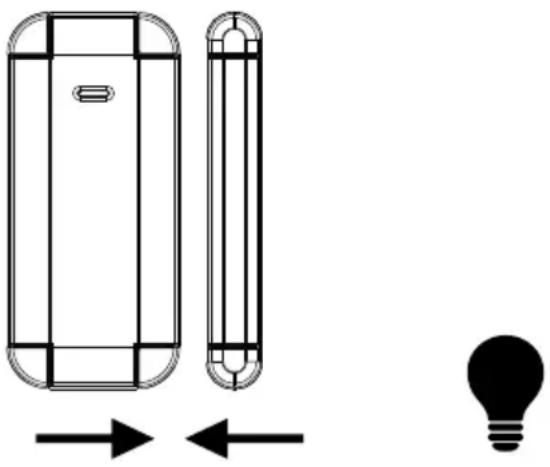

Bij gesloten deur- / raamcontact wordt de actor uitgeschakeld.

Opmerking: bij het resetten naar de fabrieksinstellingen worden het draadloze schakelstopcontact en de inbouw-actor gewist uit de gateway.

Directe verbinding opheffen

Om de koppeling tussen het draadloze deur- / raamcontact en het draadloze schakelstopcontact of de draadloze inbouw-actor te wissen, zet u het gekoppelde apparaat terug naar de fabrieksinstellingen (zie de gebruiksaanwijzing van het gekoppelde apparaat).

Opmerking: bij het resetten naar de fabrieksinstellingen worden het draadloze schakelstopcontact en de inbouw-actor gewist uit de gateway.

Deur- / raamcontact koppelen aan de BrematicPRO-gateway

Door het opnemen in het Home Automation Systems BrematicPRO via de BrematicPRO-gateway is het mogelijk om met behulp van de app / pc-software BrematicPRO software-functies te gebruiken zoals het in- / uitschakelen en aansturen van andere componenten of informatie te bekijken over de status van het draadloze deur- / raamcontact.

De app of de pc-software BrematicPRO is geinstalleerd en geopend. De BrematicPRO-gateway is bedrijfsklaar.

Houd een minimale afstand aan van 50 cm tussen het apparaat en de gateway
Open het menu „Instellingen“.
Kies het vertrek waarin u het apparaat wilt gebruiken.

Opmerking: als er nog geen vertrek is aangemaakt, maak dan met het +-bedieningsvlak een vertrek aan en geef het een naam, bijv. „Woonkamer“.

○ Selecteer „Apparaattoevoegen“.
○ Kies de frequentieband „868 MHz“.
Kies bij „Nieuw apparaat“ de optie „Sensor / Melder“ en bevestig uw keuze met „Verder“.
○ Volg de aanwijzingen op uw beeldscherm.
Houd de „leer“-knop op het apparaat 3 seconden lang ingedrukt.
○ Voer een naam in voor het apparaat, bijv. „Raam woonkamer“.
Selecteer „Toevoegen“ om het apparaat aan het vertrek te koppelen.
Kies „Status weergeven“ als het apparaat als symbool in de app moet worden weergegeven.

In dit submenu heeft u ook de mogelijkheid om het apparaat toe te voegen aan uw favorieten.

Vervolgens via „Terug“ het submenu verlaten, dan op „Gereed“ klikken om het leerproces af te sluiten.
Het draadloze deur- / raamcontact is nu opgenomen in het Home Automation Systems BrematicPRO.
○ Controleer het correct functioneren van het draadloze deur- / raamcontact door het te openen en te sluiten.

Meer informatie over de app en de bediening ervan vindt u op de homepage www.brematic.com/nl/service

Apparaat reinigen

○ Reinig het apparaat met een droge, pluisvrije doek. Bij sterke verontreiniging kunt u de doek iets vochtig maken.
- Gebruik voor de reiniging geen reinigers die oplosmiddelen bevatten. Anders kan het oppervlak en de opdruk van het apparaat beschadigd raken.
○ Dompel het apparaat nooit in water of andere vloeistoffen. Anders kan het apparaat beschadigd raken.

Storing oplossen

Probleem Mogelijkeoorzaak		Storing oplossen
De led knippert niet bij het openen of sluiten van het deur-/ raamcontact	De batterij is leeg.	Nieuwe batterij plaatsen.
De led knippert elke seconde	Batterij is leeg Nieuwe batterij plaatsen
Apparaat wordt niet herkend.	Apparaat bevindt zich buiten bereik van de gateway.	Afstand tot de gateway verkleinen.

Afvoer

De verpakking bestaat uit milieuvriendelijke grondstoffen die u via de plaatselijke recyclingcontainers kunt afvoeren.

Uw gemeentelijke overheid verstrekt informatie over de mogelijkheden om het uitgediende product af te voeren.

Gooi het afgedankte product omwille van het milieu niet weg via het huisvuil, maar geef het af bij de daar- voor bestemde depots. Over inzamel-depots en hun openingstijden kunt u zich bij de desbetreffende be- voegde instanties informeren.

Defecte of lege batterijen moeten volgens richtlijn 2006/66/EG en eventuele veranderingen daarop worden gerecycled. Geef batterijen en / of het apparaat af bij de daarvoor ingerichte inzamel-depots.

Milieuschade door onjuiste afvoer van de batterijen!

Batterijen mogen niet via het huisafval worden afgevoerd. Ze kunnen giftige zware metalen bevatten en vallen onder het chemisch afval.

De chemische symbolen van de zware metalen zijn: Cd = cadmium, Hg = kwik, Pb = lood. Geef lege batterijen daarom af bij een gemeentelijk inzamelpunt.

Service

Bij vragen over het product kunt u contact met ons opnemen via www.brematic.com/nl/service.

Tel: [phone] (gratis)

Fabrikant

Conformiteitsverklaring

Hiermee verklaren wij, de firma Hugo Brennenstuhl GmbH & Co.KG, dat de draadloze installatie type TFK 868 01 3726 voldoet aan de richtlijn 2014/53/EU en 2011/65/EU (RoHS II). De volledige tekst van de EU-conformiteitsverklaring staat via het volgende internetadres ter beschikking: www.brematic.com/nl/service/konformitaetserklaerung/ke_1294250.pdf

Dit apparaat voldoet aan de wettelijke, nationale en Europese eisen. Alle vermelde bedrijfsnamen en product-aanduidingen zijn handelsmerken van de desbetreffende eigenaar.

Alle rechten voorbehouden.
