GEBRUIKSAANWIJZING BrematicPRO UPRS868 01 W300 BRENNENSTUHL

Draadloze rolluik-actor inbouw

Gebruiksaanwijzing

NL Gebruiksaanwijzing ...... Pagina 21

NL Draadloze rolluik-actor inbouw 868.3 MHz

Legenda van de gebruikte pictogrammen....Pagina 22

Veiligheidsinstructies....Pagina 22

Correct gebruik....Pagina 22

Informatie over de draadloze werking....Pagina 23

Duty cycle (arbeidscyclus) ......Pagina 23

Omvang van de levering....Pagina 23

Technische gegevens....Pagina 23

Apparaatoverzicht....Pagina 23

Voorkant....Pagina 23

Achterkant....Pagina 23

Functie......Pagina 24

Montage....Pagina 24

App / pc-software BrematicPRO downloaden....Pagina 24

Draadloze rolluik-actor inbouw aan de BrematicPRO afstandsbediening koppelen....Pagina 24

Koppeling ongedaan maken....Pagina 25

Draadloze rolluik-actor inbouw aan de BrematicPRO-gateway koppelen....Pagina 25

Fabrieksinstellingen terugzetten....Pagina 25

Apparaat reinigen....Pagina 26

Storing oplossen....Pagina 26

Afvoer ......Pagina 26

Service....Pagina 26

Fabrikant ......Pagina 26

Conformiteitsverklaring....Pagina 26

Legenda van de gebruikte pictogrammen
	Lees a.u.b. de gebruiksaanwijzing! Voorzichtig! Brandgevaard!
	Neem de waarschuwingen en veiligheidsinstructies in acht!		Voer de verpakking en het apparaat op een milieuvriendelijke manier af!
	Voorzichtig! Kans op elektrische schokken!

Veiligheidsinstructies

vóór gebruik van het apparaat vertrouwd met alle bedienings- en veiligheidsinstructies. Gebruik het apparaat alleen zoals beschreven en uitsluitend voor de aangegeven gebruiksdoeleinden. Overhandig tevens alle documenten bij doorgifte van het apparaat aan derden.

WAARSCHUWING! LEVENSGEVAAR EN KANS ONGEVALLEN VOOR KLEUTERS EN KINDEREN! Laa

kinderen nooit zonder toezicht bij het verpakkingsmateriaal. Er bestaat verstikkingsgevaar door inslikken of inademen van kleine onderdelen of folie. Kinderen onderschatten vaak de gevaren. Houd kinderen altijd uit de buurt van het apparaat. Het is geen speelgoed.

- Dit apparaat kan door kinderen vanaf 8 jaar alsmede door personen met verminderde fysieke, sensorische of mentale vaardigheden of een gebrek aan ervaring en kennis worden gebruikt, als zij onder toezicht staan of geïnstrueerd werden met betrekking tot het veilige gebruik van het apparaat en zij de hieruit voortvloeiende gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.

• Gebruik het apparaat alleen in een droge en stofvrije omgeving.
• Gebruik het apparaat alleen binnenshuis.
  Stel het apparaat niet bloot aan ongunstige invloeden zoals

• vocht,

• voortdurend zonlicht,

• warmtebronnen,
• kou,
• trillingen.

VOORZICHTIG! KANS OP VERWONDING!

• Wij zijn niet aansprakelijk voor materiële schade of persoonlijk letsel als gevolg van onjuist gebruik of het negeren van de veiligheidsinstructies! In dergelijke gevallen vervalt de waarborg / garantie!
• Een ander gebruik dan in deze handleiding beschreven leidt tot schade aan het apparaat. Verander de constructie van het apparaat niet. Anders kan een veilig gebruik niet worden gewaarborgd.

VOORZICHTIG! KANS OP ELEKTRISCHE SCHOKKEN!

Open de behuizing niet. Het apparaat bevat geen onderdelen die onderhouden moeten worden. Neem bij storingen contact op met de serviceafdeling.
Laat werkzaamheden aan het stroomnet uitsluitend in een spanningsloze toestand door een elektro-monteur uitvoeren.
- Voer de montage in geen geval zelf uit als u niet over vakkennis beschikt, maar huur een vakman in.
Neem het apparaat bij zichtbare beschadigingen niet in gebruik.

VOORZICHTIG! BRANDGEVAAR!

• Het apparaat mag alleen door een gekwalificeerde elektrovakman (bijv. een elektricien) worden geinstalleerd die op de hoogte is van de hiervoor geldende voorschriften (bijv. VDE).
• Sluit geen apparaten op de draadloze rolluik-actor inbouw aan die bij onbeheerd inschakelen brand of andere schade kunnen veroorzaken (bijv. strijkijzers).
  Schakel het apparaat niet ongecontroleerd en zonder toezicht in.
• Voorkom overbelasting van het apparaat.
  Bij overbelasting bestaat brandgevaar of kan het apparaat beschadigd raken. De maximale belastbaarheid bedraagt 300 W.

Correct gebruik

De draadloze rolluik-actor inbouw is uitsluitend bedoeld om de erop aan-gesloten rolluik-motoren in droge ruimtes binnenshuis aan te sturen.

Informatie over de draadloze werking

Dit product werkt volgens het 868.3 MHz draadloze privé-protocol. De overdracht geschiedt op een niet exclusieve manier, daarom kunnen storingen niet worden uitgesloten.

De reikwijdte in gebouwen kan sterk afwijken van die in de vrije ruimte. Behalve het zendvermogen en de ontvangst-eigenschappen van de ontvanger spelen omgevingsinvloeden zoals bijv. luchtvochtigheid naast de bouwtechnische bedingingen ter plaatse een belangrijke rol.

De reikwijdte kan voor een deel aanzienlijk worden beperkt door:

• wanden van hout, gips, beton, gewapend beton
- nabijheid van metaalhoudende en geleidende voorwerpen
- breedbandstoringen bijv. in woongebieden (DECT-telefoons, mobiele telefoons, draadloze koptelefoons, draadloze luidsprekers, draadloze weerstations, babyfoons)
- nabijheid van elektrische motoren, transformatoren, netadapters, computers

Duty cycle (arbeidscyclus)

De duty cycle is een wettelijk geregelde begrenzing van de zendtijd van apparaten die zenden in het 868 MHz bereik. Dat moet zorgen voor een probleemloze werking van apparaten die in het 868 MHz bereik werken. De maximale zendtijd van elk afzonderlijk apparaat bedraagt 1% van een uur (dus 36 seconden / uur). Na het bereiken van de 1%-limiet kan geen signaal worden verzonden tot de tijdsgrens van de duty cycle is verstreken, dus na een uur.

Omvang van de levering

1 x draadloze rolluik-actor inbouw
1 x beknopte handleiding
1 x gebruiksaanwijzing (digitaal, als download)

Technische gegevens

Product-aanduiding: UPRS 868 01 W300 3726

Art. nr.: 1294350

Draadloze frequentie: 868.3 MHz

Frequentieband: 868.1 - 868.5 MHz

Max. zendvermogen: < 20 mW

Duty cycle: <1 % per uur

Voedingsspanning: 230 V / AC, 50 Hz

Schakelvermogen: max. 300 W

Stroomopname: < 1W

Omgevingstemperatuur: 0 °C tot 35 °C

Beschermingsgraad: IP00

Reikwijdte zonder obstakels: ca. 100 m

Afmetingen (b x h x d): 52,5 x 52,5 x 25,5 mm

Gewicht: 42 g

Technische wijzigingen voorbehouden.

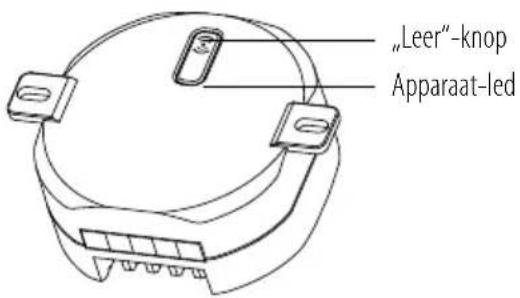

Apparaatoverzicht Voorkant

"Leer"-knop Apparaat-led

Led-status

knippert rood leermodus

knippert snel rood draadloze rolluik-actor gereset

brandt groen OMH00G

brandt rood OMLAAG

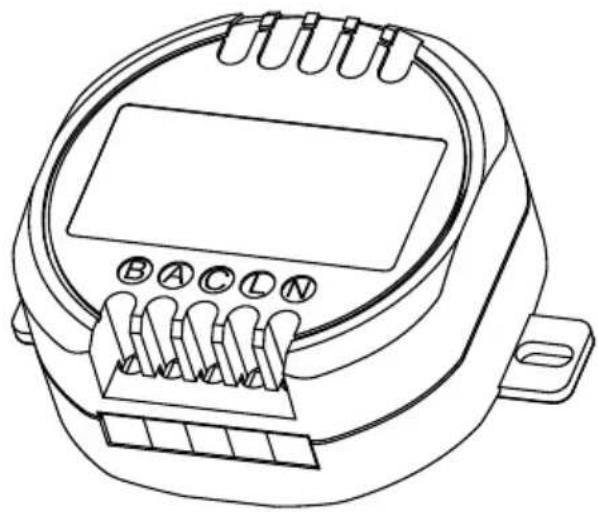

Achterkant

B Aansluiting rolluik "omlaag"

A Aansluiting rolluik "omhoog"

C Aansluiting fase L 230 V

L Aansluiting fasedraad L 230V fase

N Aansluiting nuldraad N 230V

Functie

De draadloze rolluik-actor inbouw maakt deel uit van de Brennenstuhl Home Automation Systems BrematicPRO, die via de app of pc-software van BrematicPRO wordt aangestuurd.

De draadloze rolluik-actor inbouw kan direct aan de BrematicPRO draadloze afstandsbediening worden gekoppeld en bediend, om rolluiken te openen of te sluiten. Om verdere software-gestuurde functies (bijv. timer-aansturing, astro-functie) te kunnen gebruiken, kan deze via de BrematicPRO-gateway in het Brennenstuhl Home Automation Systems BrematicPRO worden opgenomen.

Rolluiken „omhoog“ -> apparaat-led brandt groen

Rolluiken „omlaag“ -> apparaat-led brandt rood

Montage

Opmerking: controleer voor de montage of het product zich binnen de reikwijdte van de gateway bevindt.

(1)

VOORZICHTIG! KANS OP ELEKTRISCHE

SCHOKKEN! Voer de installatie van het apparaat alleen in spanningsloze toestand uit! Maak de toevoerleiding van het stroomnet spanningsloos door de bijbehorende zekeringautomaat uit te schakelen of de zekering eruit te draaien. Beveilig deze tegen onbedoeld hernieuwd inschakelen, bijv. met een waarschuwingsbordje.

• Controleer voor de montage met een geschikt meetapparaat of de stroomleiding spanningsloos is.
• De plaatselijke netspanning moet overeenkomen met de technische gegevens van het apparaat (zie „Technische gegevens“).
• Controleer voor de montage hoeveel vermogen de verbruiker die u op het apparaat wilt aansluiten, opneemt. De schakeltijd voor omhoog / omlaag bedraagt 120 sec. Daarna wordt de motor spanningsloos gemaakt. De maximale belastbaarheid bedraagt 300 W.
• Het apparaat beslist in een geschikte inbouwdoos of opbouwdoos gebruiken of in een andere daarvoor geschikte behuizing monteren.
• Gebruik het apparaat alleen op een vaste plaats.

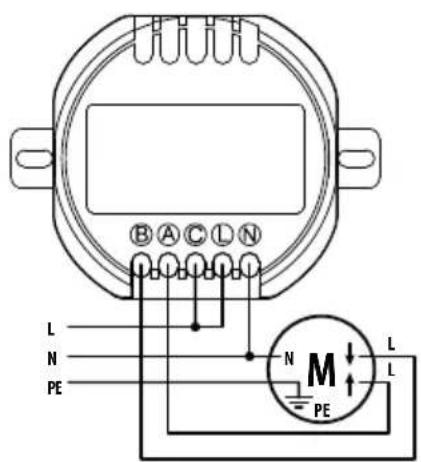

○ Sluit de stroomkabels aan op de schroefklemmen L en N (N = nuldraad, L = fasedraad) en de stroomkabel „L“=fase van de rolluik-motor op de schroefklem C (zie afb.).
- Sluit de geschakelde fasedraden van de aansluitklemmen A en B op de rolluik-motor als volgt aan:

Aansluitklem A:rolluiken „OMH00G“

Aansluitklem B: rolluiken „OMLAAG“.

○ Sluit de nuldraad van de motor aan op de nuldraad van de huisinstallatie.
○ Sluit de „aardedraad PE“ aan op de „aardedraad PE“ van de huisinstallatie.
○ Bevestig de draadloze rolluik-actor inbouw met schroeven aan de inbouwdoos (afstand tussen de bevestigingsgaten = 60 mm).
○ Let er bij de montage op dat de knop op de voorkant van de behuizing vrij ligt en niet per ongeluk wordt bediend.

App / pc-software BrematicPRO downloaden

De Brennenstuhl Home Automation Systems BrematicPRO wordt via de app / pc-software BrematicPRO aangestuurd. De app is in de App Store en in de Google Play Store gratis verkrijgbaar. De pc-software kunt u op www.brematic.com/nl/service downloaden.

Volg voor het downloaden en de installatie de aanwijzingen op het beeldscherm.

Meer informatie over de app en de bediening ervan vindt u op www.brematic.com/nl/service.

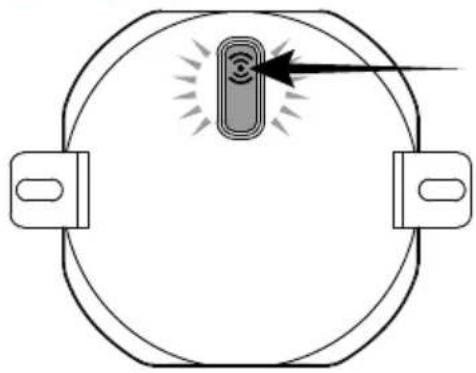

Draadloze rolluik-actor inbouw aan de BrematicPRO afstandsbediening koppelen

De draadloze rolluik-actor inbouw kan direct aan de BrematicPRO afstandsbediening worden gekoppeld.

Druk terwijl de led knippert op een te reserveren linker knop van de draadloze BrematicPRO afstandsbediening.
○ Na succesvolle koppeling van beide apparaten gaat de led uit. Het leerproces is afgesloten.
Nu kunt u rolluiken openen of sluiten. Hierbij heeft de rechter knop de functie „OMLAAG“ en de linker knop de functie „OMHOOG“. U dient daarbij de desbetreffende knop ingedrukt te houden.

Koppeling ongedaan maken

Druk terwijl de led knippert op de desbetreffende rechter knop van de draadloze BrematicPRO afstandsbediening die u wilt ontkoppelen. De ontkoppeling is afgesloten.

Draadloze rolluik-actor inbouw aan de BrematicPRO-gateway koppelen

Door het opnemen in het Home Automation Systems BrematicPRO via de BrematicPRO-gateway is het mogelijk om met behulp van de app / pc-software BrematicPRO software-functies te gebruiken zoals bijv. timer-aansturing, lichtscènes, astro-functie (zonsopgang / -ondergang aansturing).

De app of de pc-software BrematicPRO is geïnstalleerd en geopend. De BrematicPRO-gateway is bedrijfsklaar.

○ Houd een minimale afstand aan van 50 cm tussen het apparaat en de gateway.
○ Open het menu „Instellingen“.
○ Kies het vertrek waarin u het apparaat wilt gebruiken.
○Selecteer „Apparaattoevoegen“.
○ Kies de frequentieband „868 MHz“.
Kies bij „Nieuw apparaat“ de optie „Rolluik“ en bevestig uw keuze met „Verder“.
○ Volg de aanwijzingen op uw beeldscherm.
Houd de „leer“-knop op het apparaat 3 seconden lang ingedrukt. Na succesvolle koppeling van beide apparaten knippert de led eerst rood en gaat dan uit.
○ Voer een naam in voor het apparaat, bijv. „Rolluik woonkamer”.
○ Selecteer „Toevoegen“ om het apparaat aan het vertrek te koppelen.
○ Vervolgens via „Terug“ het submenu verlaten, dan op „Gereed“ klikken om het leerproces af te sluiten.

De draadloze rolluik-actor inbouw is nu opgenomen in het Home Automation Systems BrematicPRO.

- Controleer het correct functioneren van de draadloze rolluik-actor onder „Apparaat testen“ door de functies „Omhoog / Stoppen / Omlaag“ uit te voeren.

In dit submenu heeft u ook de mogelijkheid om het apparaat toe te voegen aan uw favorieten.

Opmerking: als u de rolluiken door één keer op een knop te drukken wilt openen of sluiten, moet u deze taak vastleggen (via de BrematicPRO-gateway en app).

Meer informatie over de app en de bediening ervan vindt u op www.brematic.com/nl/service.

Fabrieksinstellingen terugzetten

Het apparaat kan op elk moment worden teruggezet naar de toestand waarin het geleverd is. Het terugzetten is noodzakelijk als het bijv. niet goed functioneert.

○ Houd de „leer“-knop minstens 6 seconden lang ingedrukt.

De led knippert snel en dooft na ca. 3 seconden.

Het apparaat is teruggezet naar de fabriekstoestand.

Apparaat reinigen

VOORZICHTIG! GEVAAR DOOR ELEKTRISCHE SCHOKKEN!

Voor de reiniging het apparaat stroomloos maken (evt. via de zekering-autornaat).

Let erop dat er geen vloeistof in het apparaat terecht komt. Vloeistoffen die in het apparaat terecht komen kunnen kortsluiting veroorzaken.

○ Reinig het apparaat met een droge, pluisvrije doek. Bij sterke verontreiniging kunt u de doek iets vochtig maken.
- Gebruik voor de reiniging geen reinigers die oplosmiddelen bevatten. Anders kan het oppervlak en de opdruk van het product beschadigd raken.
○ Dompel het apparaat nooit in water of andere vloeistoffen. Anders kan het apparaat beschadigd raken.
○ Controleer voor de volgende ingebruikname of het apparaat volledig droog is.

Storing oplossen

Probleem Mogelijkeoorzaak	Storing oplossen
Led knippert niet. Apparaat niet correct geïnstalleerd.Zekeringautomaat is niet ingeschakeld.	Installatie vakkundig laten uitvoeren.Zekeringautomaat inschakelen.
Apparaat wordt niet herkend.	Apparaat bevindt zich buiten bereik van de gateway.	Afstand tot de gateway verkleinen.

Afvoer

De verpakking bestaat uit milieuvriendelijke materialen die u via de plaatselijke recycling-depots kunt afvoeren.

Uw gemeentelijke overheid verstrekt informatie over de mogelijkheden om het uitgediende product af te voeren.

Gooi het afgedankte product omwille van het milieu niet weg via het huisvuil, maar geef het af bij de daar- voor bestemde depots. Over inzamel-depots en hun openingstijden kunt u zich bij de desbetreffende be- voegde instanties informeren.

Service

Bij vragen over het product kunt u contact met ons opnemen via www.brematic.com/nl/service.

Tel.: [phone] (gratis)

Fabrikant

Conformiteitsverklaring

Hiermee verklaren wij, de firma Hugo Brennenstuhl GmbH & Co.KG, dat de draadloze installatie type UPRS 868 01 W400 3726 voldoet aan de richtlijn 2014/53/EU en 2011/65/EU (RoHS II). De volledige tekst van de EU-conformiteitsverklaring staat via het volgende internetadres ter beschikking: www.brematic.com/nl/service/konformitaetserklaerung/ke_1294350.pdf

Dit product voldoet aan de wettelijke, nationale en Europese eisen. Alle vermelde bedrijfsnamen en product-aanduidingen zijn handelsmerken van de desbetreffende eigenaar.
