MANUALE UTENTE BrematicPRO UPRS868 01 W300 BRENNENSTUHL

Attuatore sotto intonaco via radio per tapparelle

Manuale di istruzioni

Wireless Flush-Mount Shutter Actuator

IT Manuale di istruzioni....Pagina 27

DE Funk-Rollladen-Aktor Unterputz 868.3 MHz

Attuatore sotto intonaco via radio per tapparelle 868.3 MHz

Legenda dei pittogrammi utilizzati....Pagina 28

Avvertenze in materia di sicurezza....Pagina 28

Uso conforme alle prescrizioni....Pagina 29

Informazioni sul funzionamento radio....Pagina 29

Duty Cycle....Pagina 29

Contenuto della confezione ...... Pagina 29

Dati tecnici....Pagina 29

Panoramica dell'apparecchio....Pagina 29

Lato anteriore ......Pagina 29

Lato posteriore ...... Pagina 29

Funzionamento ...... Pagina 30

Montaggio ...... Pagina 30

Scaricare la app / il software per PC BrematicPRO....Pagina 30

Configurazione del dispositivo radio a incasso per persiana avvolgibile al telecomando BrematicPRO ......Pagina 31

Eliminazione dell'accoppiamento....Pagina 31

Configurazione del dispositivo radio a incasso per persiana avvolgibile tramite gateway BrematicPRO ...... Pagina 31

Ripristino delle impostazioni....Pagina 32

Pulizia dell'apparecchio....Pagina 32

Eliminazione dei guasti ......Pagina 32

Smaltimento....Pagina 32

Assistenza....Pagina 32

Produttore......Pagina 32

Dichiarazione di conformità....Pagina 32

Legenda dei pittogrammi utilizzati
	Leggere il manuale di istruzioni per l'uso! Attenzione! Pericolò incendio!
	Osservare le avvertenze e le indicazioni in materia di sicurezza!		Smaltire l'imballaggio e l'apparecchio in modo ecocompatibile!
	Attenzione! Pericolo di folgorazione!

Avvertenze in materia di sicurezza

del prodotto. Prima di utilizzare l'apparecchio, familiarizzare con tutte le avvertenze per l'uso e la sicurezza. Utilizzare l'apparecchio solo come descritto e per i campi di applicazione indicati. In caso di cessione a terzi dell'apparecchio, consegnare tutta la documentazione.

AVVERTIMENTO!

PERICOLO DI MORTE E DI

INCIDENTE PER BAMBINI E INFANTI! Non lasciare mai i bambini privi di sorveglianza con il materiale di imballaggio.

Sussiste un pericolo di soffocamento a causa dell'ingerimento o dell'inalazione di piccole componenti o pellicole. Spesso i bambini sottovalutano i pericoli. Tenere sempre l'apparecchio fuori dalla portata dei bambini. Esso non è un giocattolo.

• Questo apparecchio può essere utilizzato da bambini di età superiore agli 8 anni, da persone con capacità fisiche, sensoriali o mentali ridotte o da persone inesperte solo se supervisionate o preventivamente istruite sull'utilizzo in sicurezza dell'apparecchio e solo se informate dei pericoli legati all'apparecchio stesso. I bambini non possono giocare con questo apparecchio. La pulizia e la manutenzione non possono essere eseguite da bambini senza la supervisione di un adulto.
  Utilizzare l'apparecchio solamente in un ambiente asciutto e privo di polvere.
  Utilizzare l'apparecchio solamente in ambienti interni.
  Non esporre l'apparecchio a condizioni sfavorevoli, quali

- umidità,

• luce solare costante,

• radiazione termica,

• freddo,

• vibrazioni.

ATTENZIONE! PERICOLO DI LESIONI!

Si declina ogni responsabilità per danni a cose e persone causati da un uso improprio o dall'inosservanza delle avvertenze di sicurezza! In suddetti casi decade il diritto di garanzia!
- Un utilizzo diverso da quello indicato nel presente manuale danneggia l'apparecchio. Non eseguire modifiche strutturali all'apparecchio. Ciò ne comprometterebbe la sicurezza quando in funzione.

ATTENZIONE! PERICOLO DI FOLGORAZIONE!

Non aprire l'involucro. L'apparecchio non contiene componenti che necessitano di manutenzione. In caso di malfunzionamento contattare l'assistenza.
Far eseguire eventuali lavori alla rete elettrica esclusivamente a tensione disattivata da personale qualificato.
In assenza di conoscenze tecniche, non eseguire in nessun modo il montaggio, ma incaricare un esperto in materia.
Non mettere in funzione l'apparecchio in caso di danni visibili.

ATTENZIONE! PERICOLO DI INCENDIO!

L'installazione dell'apparecchio deve essere affidata a un elettrotecnico qualificato (per es. un elettricista) che conosca le prescrizioni vigenti in materia (ad es. VDE, ossia l'associazione tedesca degli elettrotecnici).
Non collegare al attuatore sotto intonaco via radio per tapparelle apparecchi che, accendendosi senza supervisione, possono causare incendi o altri danni (ad es. ferri da stiro).
Non accendere l'apparecchio senza controllarlo o monitorarlo.
- Evitare un sovraccarico dell'apparecchio.
In caso di sovraccarico può sussistere il pericolo di incendio o di danni all'apparecchio. Il carico massimo ammonta a ca. 300 W.

Uso conforme

Il attuatore sotto intonaco via radio per tapparelle serve esclusivamente a gestire, in locali interni asciutti, i motori di persiane avvolgibili ad esso connessi.

Informazioni sul funzionamento radio

Questo prodotto lavora con il protocollo radio proprietario 868,3 MHz. La trasmissione radio viene realizzata tramite una via di trasmissione non esclusiva e, pertanto, non è possibile escludere interferenze. Il raggio di ricezione negli edifici può discostarsi da quelli all'aria aperta. Oltre alla potenza di trasmissione e alle caratteristiche del ricevitore, svolgono un ruolo anche le influenze ambientali come ad es. l'umidità dell'aria e le condizioni strutturali del luogo.

Il raggio di ricezione può essere considerevolmente ridotto in parte da:

• pareti in legno, gesso, cemento, cemento armato
  • prossimità a oggetti metallici e conduttori di calore
• interferenza della banda larga, ad es. in zone residenziali (telefoni DECT, telefoni cellulari, cuffie radio, altoparlanti radio, stazioni meteorologiche radio, sistemi di sorveglianza per neonati)
  • prossimità a motori elettrici, trasformatori, alimentatori, computer

Duty Cycle

Il Duty Cycle designa un limite temporale di trasmissione regolato per legge per quegli apparecchi che trasmettono in un intervallo pari a 868 MHz. In tal modo, si dovrebbe poter garantire un funzionamento senza problemi degli apparecchi che operano in un intervallo di 868 MHz. Il tempo massimo di trasmissione di ciascun apparecchio è di 1 % all'ora (corrisponde a 36 secondi / ora). Dopo il raggiungimento del limite dell'1 % l'invio non è possibile fino al termine del limite temporale del Duty Cycle, ossia dopo un'ora.

Contenuto della confezione

1 x attuatore sotto intonaco via radio per tapparelle
1 x guida rapida
1 x manuale di istruzioni per l'uso (digitale, per il download)

Dati tecnici

Denominazione prodotto: UPRS 868 01 W300 3726

Art. n°: 1294350

Frequenza radio: 868,3 MHz

Banda di frequenza: 868,1 - 868,5 MHz

Potenza max. di trasmissione: < 20 mW

Duty Cycle: < 1 % / h

Tensione di alimentazione: 230 V / AC, 50 Hz

Potenza di commutazione: max. 300 W

Corrente assorbita: < 1 W

Temperatura ambiente: da 0 °C a 35 °C

Grado di isolamento: IP00

Raggio di ricezione in

campo libero: ca. 100 m

Dimensioni (L x H x P): 52,5 x 52,5 x 25,5 mm

Peso: 42 g

Ci riserviamo il diritto di apportare modifiche di carattere tecnico.

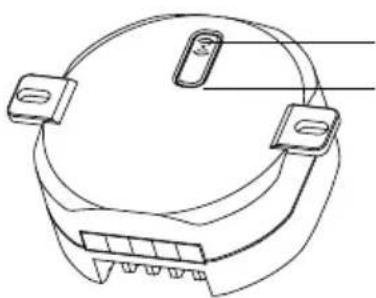

Panoramica dell'apparecchio Lato anteriore

Tasto di configurazione

Dispositivo LED

Stato del LED

lampeggia una luce rossa Modalità di configurazione

lampeggia brevemente Dispositivo radio a incasso per persiana

una luce rossa avvolgibile ripristinato

si accende una luce verde APERTA

si accende una luce rossa CHIUSA

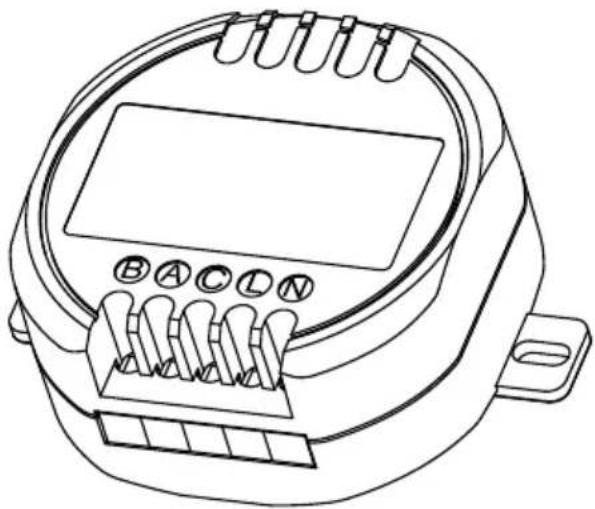

Lato posteriore

L Raccordo conduttore esterno fase L 230V

A Raccordo persiane avvolgibili „aperte“

N Raccordo conduttore neutro N 230 V

C Raccordo fase L 230 V

Funzionamento

Il attuatore sotto intonaco via radio per tapparelle è parte integrante del sistema di automazione domestica BrematicPRO di Brennenstuhl, comandato tramite app o software BrematicPRO da PC.

Il attuatore sotto intonaco via radio per tapparelle può essere accoppato e acceso direttamente con il telecomando radio BrematicPro, per aprire o chiudere la persiana avvolgibile. Per poter usufruire di ulteriori funzioni basate su software (ad es. gestione del timer, funzione astronomica) esso può essere collegato al sistema di automazione domestico BrematicPRO di Brennenstuhl tramite il gateway BrematicPRO.

persiane avvolgibili „aperte“ -> Il dispositivo LED verde si accende persiane avvolgibili „chiuse“ -> Il dispositivo LED rosso si accende

Montaggio

Nota: prima del montaggio verificare che il prodotto si trovi all'interno del raggio di ricezione del gateway.

(1)

TTENZIONE! PERICOLO DI FOLGORAZI ONE!

Eseguire l'installazione dell'apparecchio esclusivamente a tensione disattivata! Staccare la rete di alimentazione elettrica spegnendo l'apposito dispositivo di sicurezza automatico o estraendo la sicura. Assicurarsi che non venga riacceso senza autorizzazione; collocare ad es. un cartello di avviso.

• Prima di procedere al montaggio, verificare l'assenza di tensione della rete elettrica con un adeguato strumento di misurazione.
  La tensione di rete locale deve corrispondere a quella indicata nei dati tecnici dell'apparecchio (vedi „Dati tecnici“).
• Verificare prima del montaggio la potenza assorbita del dispositivo in uso che si desidera collegare all'apparecchio. Il tempo di avvolgimento su / giù ammonta a 120 s., poi il motore passa in modalità assenza di tensione elettrica. Il carico massimo ammonta a ca. 300 W.
• Utilizzare l'apparecchio obbligatoriamente in una presa incassata o sporgente adeguata oppure montare in un altro alloggiamento idoneo.
  • Utilizzare l'apparecchio in un solo posto fisso.

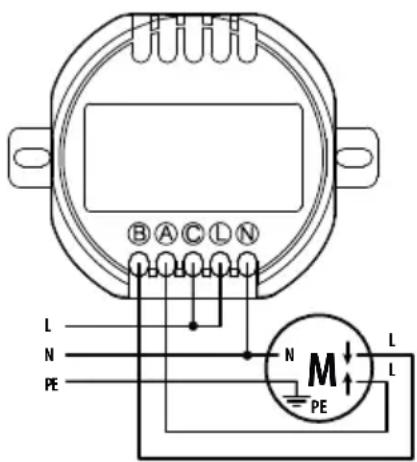

Collegare il cavo della tensione di rete ai morsetti a vite L e N (N = conduttore neutro, L = fase) e il cavo della tensione di rete „L“ = fase del motore della persiana avvolgibile al morsetto a vite C (vedi fig.).
Collegare il conduttore esterno attivato dei morsetti di contatto A e B al motore della persiana avvolgibile, come mostrato di seguito:

Morsetto di contatto: persiana avvolgibile „APERTA“

Morsetto di contatto: persiana avvolgibile „CHIUSA“.

Collegare il conduttore neutro del motore al conduttore neutro dell'installazione domestica.
Collegare il „conduttore di terra PE” al „conduttore di terra PE“ dell'installazione domestica.
Fissare con le viti il attuatore sotto intonaco via radio per tapparelle alla presa incassata (distanza dei fori degli occhielli di fissaggio = 60 mm).
Durante il montaggio assicurarsi che il tasto sia posizionato liberamente nella parte anteriore dell'alloggiamento e che non possa venir attivato inavvertitamente.

Scaricare la app / il software per PC BrematicPRO

Il sistema di automazione domestica BrematicPRO di Brennenstuhl viene comandato tramite app o software BrematicPRO da PC. La app è disponibile gratuitamente nell'App Store e nel Google Play Store. Il software PC può essere scaricato su www.brematic.com/it/service. Per il download e per l'installazione seguire le istruzioni sul display.

Scarica su

App Store

DISPONIBILE SU

Google Play

Ulteriori informazioni sulla app e sul comando sono disponibili su www.brematic.com/it/service.

Configurazione del attuatore sotto intonaco via radio per tapparelle al telecomando BrematicPRO

Il attuatore sotto intonaco via radio per tapparelle può essere configurato direttamente al telecomando radio BrematicPro.

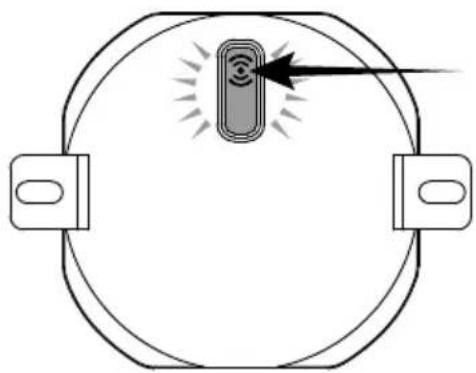

Premere e tenere premuto per 3 secondi il tasto di configurazione. Il LED rosso lampeggia.

A B C D E

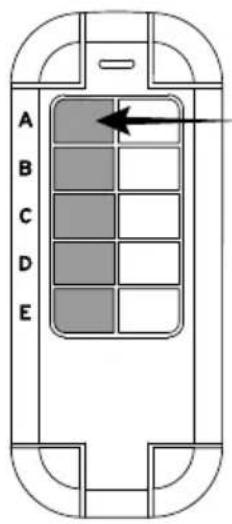

○ Mentre il LED lampeggia, premere un tasto sinistro sul telecomando radio BrematicPRO che si desidera impostare.
- Una volta che i due apparecchi sono stati accoppiati, il LED si spegnerà. La procedura di configurazione è terminata.
Ora è possibile aprire o chiudere la persiana avvolgibile. Qui il tasto destro ha la funzione „CHIUSURA“, il tasto sinistro quella di „APERTURA“. Il tasto corrispondente deve essere mantenuto premuto.

Eliminazione dell'accoppiamento

Premere e tenere premuto il tasto di configurazione per 3 fino a un max. 5 secondi. Il LED rosso lampeggia.

A B C D E

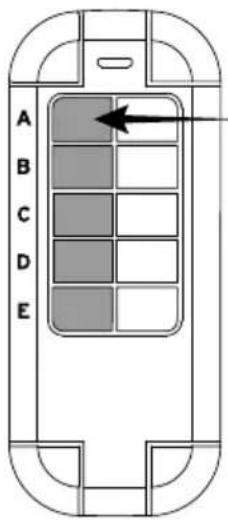

○ Mentre il LED lampeggia, premere il tasto destro sul telecomando radio BrematicPRO, di cui si desidera eliminare l'accoppiamento.

L'eliminazionedell'accoppiamento è conclusa.

Configurazione del attuatore sotto intonaco via radio per tapparelle tramite gateway BrematicPRO

Per il collegamento al sistema di automazione domestica BrematicPRO mediante il gateway BrematicPRO è inoltre possibile, con l'aiuto della app / software PC BrematicPRO, utilizzare le funzioni basate su software, come ad es. comando del timer, comando degli scenari, funzione astronomica (comando alba / tramonto).

L'app o il software per PC BrematicPRO è installato e aperto. Il gateway BrematicPRO è pronto per l'esercizio.

• Mantenere una distanza minima di 50 cm dall'apparecchio al gateway.
  ○ Aprire il menu „Impostazioni”.
  ○ Selezionare il locale in cui si desidera utilizzare l'apparecchio.
  ○Selezionare„Aggiungiapparecchio“.
  ○ Selezionare la banda di frequenza „868 MHz".
  ○ Selezionare la voce „Persiana avvolgibile“ sotto „Nuovo apparecchio“ e confermare con „Avanti“.
  ○ Seguire le istruzioni sullo schermo.
  Premere e tenere premuto per 3 secondi il tasto di configurazione situato sull'apparecchio.

Una volta che i due apparecchi sono stati accoppiati, inizialmente lampeggia il LED rosso e poi si spegne.

Inserire una denominazione dell'apparecchio per l'apparecchio, ad esempio „Persiana avvolgibile salotto“.
○ Selezionare „Aggiungi“ per assegnare l'apparecchio al locale.
○ Abbandonare in seguito il locale premendo „Indietro“; premere infine „Fine“ per terminare la procedura di configurazione.

Il attuatore sotto intonaco via radio per tapparelle è ora connesso al sistema di automazione domestica BrematicPRO.

○ Verificare il corretto funzionamento del attuatore sotto intonaco via radio per tapparelle alla voce „Test apparecchio“ eseguendo le funzioni „Apertura / Arresto / Chiusura“.

In questo sottomenu vi è la possibilità di aggiungere l'apparecchio ai Preferiti.

Nota: se si desidera aprire o chiudere le persiane avvolgibili mediante l'attivazione di un unico tasto, deve essere definita una task (mediante gateway BrematicPRO e app).

Maggiori informazioni sull'app e il comando sono disponibili su www.brematic.com/it/service.

Ripristino delle impostazioni

Il dispositivo può essere ripristinato in qualsiasi momento alle impostazioni di fabbrica. Il ripristino risulta necessario nel caso di un malfunzionamento.

Premere il tasto di configurazione per almeno 6 secondi. Il LED lampeggia brevemente e si spegne dopo ca. 3 secondi. Il dispositivo è stato ripristinato.

Pulizia dell'apparecchio

ATTENZIONE! PERICOLO DI FOLGORAZIONE!

Prima di procedere alla pulizia staccare l'apparecchio dalla corrente (eventualmente tramite il dispositivo automatico di sicurezza). Assicurarsi che nell'apparecchio non penetrino liquidi. La penetrazione di liquidi può condurre a cortocircuiti.

○ Pulire il dispositivo con un panno asciutto e privo di pelucchi. In caso di incrostazioni è possibile inumidire leggermente il panno.
Per la pulizia non utilizzare detersivi contenenti solventi. Si potrebbe altrimenti danneggiare la superficie e la scritta del prodotto.
○ Non immergere mai l'apparecchio in acqua o in altri liquidi. In caso contrario, l'apparecchio può subire danni.
Prima di riutilizzare l'apparecchio, assicurarsi che sia completamente asciutto.

Eliminazione dei guasti

Problema Motivo	possibile Eliminazione dei guasti
Il LED non lampeggia.	Apparecchio non installato corretta-mente.Il meccanismo di sicurezza non è acceso.	Far eseguire l'instal-lazione da personale esperto.Accendere il mecca-nismo di sicurezza.

Problema Motivo possibile Eliminazione
		dei guasti
L'apparecchio non viene riconosciuto.	Apparecchio al di fuori del raggio di ricezione del gateway.	Ridurre la distanza dal gateway.

Smaltimento

L'imballaggio è composto da materiali ecologici che possono essere smaltiti presso i siti di raccolta locali per il riciclo.

Informarsi presso l'amministrazione comunale o locale circa le possi- bilità di smaltimento del prodotto usato.

Per questioni di tutela ambientale non gettare il prodotto usato tra i rifiuti domestici; provvedere invece al suo corretto smaltimento. Presso l'amministrazione competente è possibile ricevere informazioni circa i siti di raccolta e i relativi orari di apertura.

Assistenza

Per domande sul prodotto contattarci su www.brematic.com/it/service. Tel.: [phone] (gratuito)

Produttore

Dichiarazione di conformità

Con la presente l'azienda Hugo Brennenstuhl GmbH & Co.KG dichiara che il tipo di impianto radio UPRS 868 01 W400 3726 è conforme alla direttiva 2014/53/UE e alla direttiva 2011/65/UE (RoHS II). Il testo

completo della dichiarazione UE di conformità è disponibile al seguente indirizzo web:

www.brematic.com/it/service/konformitaetserklaerung/ke_1294350.pdf

Il presente prodotto è stato realizzato nell'osservanza dei requisiti legali europei e nazionali. Tutti i nomi delle aziende riportate e le denominazioni dei prodotti costituiscono un marchio di fabbrica del rispettivo titolare.
