MODE D'EMPLOI BrematicPRO UPRS868 01 W300 BRENNENSTUHL

Commutateur sans fil pour volet roulant à encastrer

Mode d'emploi

FR Mode d'emploi....Page 15

4 rue de Bruxelles · F-67170 Bernolsheim

lectra-t ag

Blegistrasse 13 · CH-6340 Baar

www.brematic.com

4 rue de Bruxelles · F-67170 Bernolsheim

lectra-t ag

Blegistrasse 13 · CH-6340 Baar

www.brematic.com

Commutateur sans fil pour volet roulant à encastrer 868.3 MHz

Légende des pictogrammes utilisés....Page 16

Consignes de sécurité....Page 16

Utilisation conforme Page 16

Informations sur le fonctionnement radio Page 17

Duty Cycle....Page 17

Contenu de la livraison Page 17

Caractéristiques techniques ......Page 17

Aperçu de l'appareil Page 17

Avant Page 17

Arrière......Page 17

Fonctionnalité Page 18

Montage Page 18

Télécharger l'application / le logiciel pour PC BrematicPRO Page 18

Programmer l'commutateur sans fil pour volet roulant à encastrer sur la télécommande radio BrematicPRO Page 18

Supprimer le couplage....Page 19

Programmer l'commutateur sans fil pour volet roulant à encastrer sur le BrematicPRO Gateway....Page 19

Restaurer les paramètres d'usine Page 19

Nettoyer l'appareil Page 20

Dépannage......Page 20

Mise au rebut....Page 20

Service Page 20

Fabricant......Page 20

Déclaration de conformité Page 20

Légende des pictogrammes utilisés

	Lire le mode d'emploi ! Attention ! Risque d'incendie !
	Respecter les avertissements et consignes de sécurité !		Mettez l'emballage et l'appareil au rebut dans le respect de l'environnement !
	Attention ! Risque d'électrocution !

Consignes de sécurité

Le mode d'emploi fait partie intégrante de ce produit. Il contient des indications importantes pour la sécurité, l'utilisation et la mise au rebut. Avant d'utiliser l'appareil, familiarisez-vous avec toutes les instructions d'utilisation et consignes de sécurité. N'utilisez cet appareil que conformément aux instructions et dans les domaines d'application spécifiés. Si vous donnez l'appareil à des tiers, remettez-leur également la totalité des documents.

AVERTISSEMENT ! DANGER DE MORT ET RISQUE D'ACCIDENT POUR LES ENFANTS EN BAS ÂGE

ET LES ENFANTS ! Ne laissez jamais les enfants manipuler les emballages sans surveillance. Risque de suffocation en cas d'ingestion ou d'inhalation de petites pièces ou de films plastiques. Les enfants sous-estiment souvent les dangers. Toujours tenir l'appareil hors de portée des enfants. Ce n'est pas un jouet.

Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus ainsi que par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience ou de connaissances, s'ils sont surveillés ou s'ils ont été informés de l'utilisation sûre de l'appareil et comprennent les risques liés à son utilisation. Les enfants ne doivent pas jouer avec cet appareil. Le nettoyage et l'entretien du produit ne doivent pas être effectués par des enfants laissés sans surveillance.
Faites fonctionner l'appareil uniquement dans un environnement sec et sans poussières.
- Faites fonctionner l'appareil uniquement dans des espaces intérieurs.
N'exposez pas l'appareil à des conditions défavorables, comme • l'humidité,

• le rayonnement solaire permanent,
• le rayonnement thermique,
• le froid,
- les vibrations.

ATTENTION ! RISQUE DE BLESSURES !

Nous déclinons toute responsabilité en cas de dommages matériels ou corporels causés par une manipulation incorrecte ou par le non-respect des consignes de sécurité ! Dans de tels cas, la garantie est annulée !
- Toute utilisation autre que celle décrite dans ce mode d'emploi conduit à un endommagement de l'appareil. N'effectuez aucune modification de la structure de l'appareil. Dans le cas contraire, un fonctionnement sûr ne peut être garanti.

ATTENTION ! RISQUE D'ÉLECTROCUTION !

N'ouvrez pas le boîtier. L'appareil ne contient pas de pièce nécessitant un entretien. En cas de problème, contactez le service.
Les travaux sur le réseau électrique doivent être uniquement effectués hors tension et exclusivement confiés à un électricien spécialisé.
Si vous ne disposez pas des connaissances nécessaires, n'effectuez pas le montage vous-même, mais faites appel à un spécialiste.
- Ne faites pas fonctionner l'appareil en cas de dommages visibles.

ATTENTION ! RISQUE D'INCENDIE !

L'installation de l'appareil ne doit être effectuée que par un spécialiste qualifié (par ex. électricien) familiarisé avec les prescriptions en vigueur (par ex. VDE).
- Ne branchez aucun appareil terminal à l'commutateur sans fil pour volet roulant à encastrer dont la mise en route sans surveillance pourrait entraîner un incendie ou autres dégâts (ex. des fers à repasser).
- Ne branchez pas l'appareil sans contrôle ni surveillance.
- Évitez une surcharge de l'appareil.
Une surcharge peut entraîner un incendie ou une dégradation de l'appareil. La charge maximale est de 300 W.

Utilisation conforme

L'commutateur sans fil pour volet roulant à encastrer est uniquement destiné à allumer et éteindre les consommateurs raccordés à l'commutateur sans fil pour volet roulant à encastrer dans des pièces intérieures sèches.

Informations sur le fonctionnement radio

Ce produit fonctionne sur base du protocole radio propriétaire 868.3 MHz. La transmission radio est réalisée sur un trajet de propagation non exclusif. Ainsi, des perturbations ne peuvent pas être exclues.

La portée dans des bâtiments peut donc être différente de celle en zone dégagée. Hormis la puissance d'émission et les propriétés de réception du récepteur, des conditions environnementales, comme par exemple l'humidité de l'air et les spécificités de construction sur place, jouent un rôle important.

La portée peut être en partie fortement réduite à cause de :

• parois en bois, plâtre, béton, béton armé
- la proximité d'objets métalliques et conducteurs
- perturbations à bande large, par exemple dans des zones résidentielles (téléphones DECT, téléphones portables, écouteurs radio, haut-parleurs radio, station météo radioguidées, systèmes de surveillances pour bébés)
- la proximité de moteurs électriques, transformateurs, blocs d'alimentation, ordinateurs

Duty Cycle

Le Duty Cycle désigne une limitation de durée d'émission définie par la loi concernant les appareils qui émettent dans la plage de fréquences de 868 MHz. Ainsi, un fonctionnement sans faille des appareils fonctionnant dans la plage des 868 MHz doit être assuré. La durée maximale d'émission d'un appareil est de 1 % d'une heure (ce qui correspond à 36 secondes / heure). Après avoir atteint cette limite de 1 %, une émission n'est plus possible jusqu'à ce que la limitation de temps du Duty Cycle soit achevée, c'est-à-dire après une heure.

Contenu de la livraison

1x commutateur sans fil pour volet roulant à encastrer

1 x mode d'emploi bref

1 x mode d'emploi (numérique, à télécharger)

Caractéristiques techniques

Désignation du produit : UPRS 868 01 W300 3726

N° d'art.: 1294350

Fréquence radio : 868.3 MHz

Bande de fréquences : 868.1 - 868.5 MHz

Puissance d'émission max.: < 20 mW

Duty Cycle: < 1 % par h

Tension d'alimentation : 230 V / AC, 50 Hz

Puissance de commutation max. : 300 W

Puissance absorbée : < 1 W

Température ambiante : 0 °C à 35 °C

Indice de protection : IP00

Portée en zone dégagée : env. 100 m

Dimensions (l x h x p) : 52,5 x 52,5 x 25,5 mm

Poids : 42 g

Sous réserve de modifications techniques.

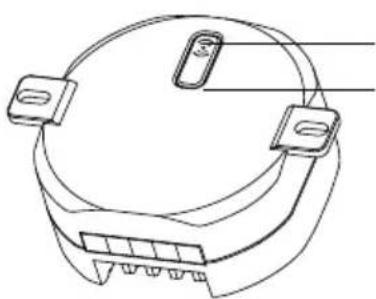

Aperçu de l'appareil Avant

Touche de programmation LED du produit

Statut de la LED

clignote en rouge Mode de programmation

clignote rapidement Actionneur radio pour volet roulant en rouge réinitialisé

s'allume en vert OUVERT

s'allume en rouge FERMÉ

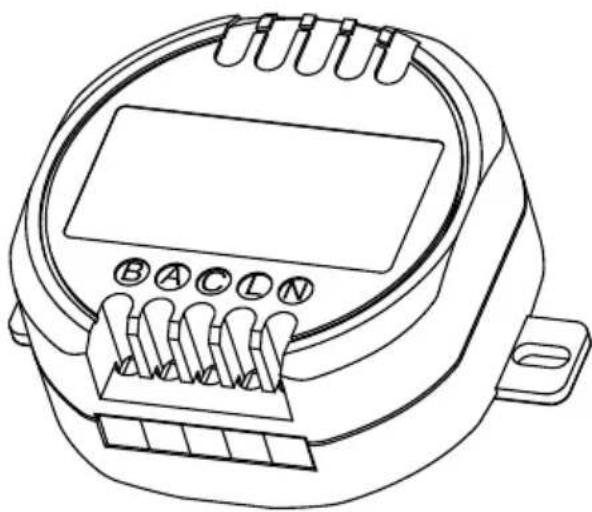

Arrière

L Raccordement du conducteur externe phase L 230 V

N Raccordement du conducteur neutre N 230V

Fonctionnalité

L'commutateur sans fil pour volet roulant à encastrer fait partie du système Brennenstuhl Home Automation BrematicPRO, piloté par l'application ou le logiciel pour PC BrematicPRO.

L'commutateur sans fil pour volet roulant à encastrer peut être directement couplé à la télécommande radio BrematicPRO et être commuté afin de pouvoir ouvrir ou fermer des volets roulants. Pour pouvoir utiliser d'autres fonctions basées sur un logiciel (par ex. contrôle de minuterie, fonction astro), il peut être couplé au Brennenstuhl Home Automation Systems BrematicPRO par le biais du BrematicPRO Gateway.

Volets roulants «ouverts» -> La LED d'appareil s'allume en vert Volets roulants «fermés» -> La LED d'appareil s'allume en rouge

Montage

Remarque : Vérifiez avant le montage que le produit se trouve dans la zone de couverture du Gateway.

①

ATTENTION ! RISQUE D'ÉLECTROCUTION !

Effectuer uniquement hors tension l'installation de l'appareil ! Mettez hors tension la ligne électrique du réseau en coupant les disjoncteurs correspondants ou en retirant le fusible. Sécurisez-les contre toute remise en marche non autorisée, par ex. avec un panneau d'avertissement.

• Avant le montage, vérifier l'absence de tension sur la ligne réseau à l'aide d'un appareil de mesure approprié.
  La tension réseau locale doit correspondre aux caractéristiques techniques de l'appareil (voir «Caractéristiques techniques»).
• Avant le montage, vérifiez la puissance absorbée par le consommateur que vous souhaitez brancher à l'appareil. La durée de déplacement haut / bas est de 120 s. Ensuite, le moteur est mis hors tension. La charge maximale est de 300 W.
• Faire impérativement fonctionner l'appareil dans un boîtier encastré ou apparent approprié, ou bien le monter dans un autre boîtier approprié.
• Ne faire fonctionner l'appareil que de manière stationnaire.

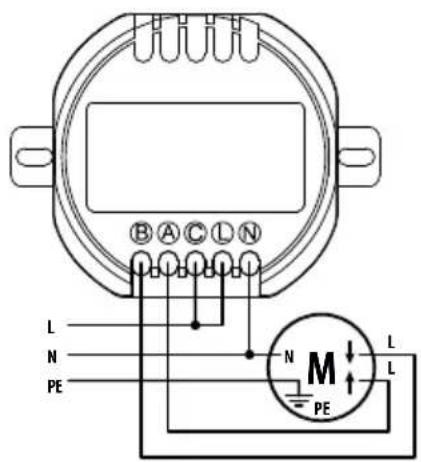

○ Branchez les câbles de tension secteur aux pinces à vis L et N (N = fil neutre, L = phase) et le câble de tension secteur «L» = phase du moteur de volet roulant à la pince C (voir Fig.).
- Branchez les conducteurs externes activés aux pinces de raccordement A et B sur le moteur de volet roulant en procédant comme suit :

Pince de raccordement A : Volets roulants «ouverts»

Pince de raccordement B : Volets roulants «fermés».

○ Connectez le conducteur neutre du moteur au conducteur neutre de l'installation domestique.
Connectez le «conducteur de terre PE» au «conducteur de terre PE» de l'installation domestique.
Fixez l'commutateur sans fil pour volet roulant à encastrer sur le boîtier encastré à l'aide de vis (écartement de perçage des œillets de fixation = 60 mm).
Lors du montage, veillez à ce que le bouton sur le côté avant de l'appareil soit accessible et ne soit pas actionné par inadvertance.

Télécharger l'application / le logiciel pour PC BrematicPRO

Le système Brennenstuhl Home Automation BrematicPRO est piloté par l'application ou le logiciel pour PC BrematicPRO. L'application est disponible gratuitement dans l'App Store et dans le Google Play Store. Le logiciel PC peut être téléchargé sur le site www.brematic.com/fr/service. Pour le téléchargement et l'installation de l'application, suivez les instructions à l'écran.

Télécharger dans

l'App Store

DISPONIBLE SUR

Google Play

Informations complémentaires relatives à l'application et à l'utilisation du produit disponibles à l'adresse www.brematic.com/fr/service.

Programmer l'commutateur sans fil pour volet roulant à encastrer sur la télécommande radio BrematicPRO

L'commutateur sans fil pour volet roulant à encastrer peut être directement programmé à la télécommande radio BrematicPRO.

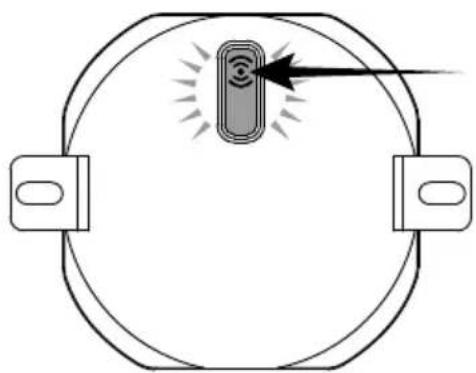

○ Appuyer sur la touche de programmation pendant 3 secondes et la maintenir.

La LED clignote en rouge.

A B C D E

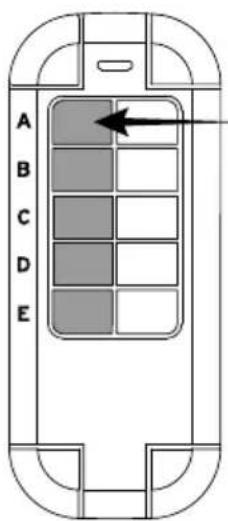

○ Pendant que la LED clignote, appuyez sur une touche que vous souhaitez coupler sur la gauche de la télécommande BrematicPRO.

Après couplage réussi des deux appareils, la LED s'éteint.

Le processus de programmation est finalisé.

- Vous pouvez à présent ouvrir ou fermer les volets roulants. Pour cela, la touche de droite a la fonction «FERMÉ» et la touche de gauche la fonction «OUVERT». Vous devez maintenir enfoncée la touche correspondante.

Supprimer le couplage

Appuyez sur la touche de programmation et maintenez-la enfoncée pendant 3 à 5 secondes au maximum. La LED clignote en rouge.

A B C D E

○ Pendant que la LED clignote, appuyez sur la touche sur la droite de la télécommande BrematicPRO que vous souhaitez découpler.

Le processus de découplage est terminé.

Programmer l'commutateur sans fil pour volet roulant à encastrer sur le BrematicPRO Gateway

Il est possible, lors de l'intégration dans le Home Automation Systems BrematicPRO via le BrematicPRO Gateway, grâce à l'application / au logiciel PC BrematicPRO, d'utiliser des fonctionnalités basées sur logiciel, comme par exemple la commande du timer ou des scènes, les fonctions astro (commande du lever et du coucher de soleil).

L'application ou le logiciel PC pour BrematicPRO est installé(e) et ouvert(e).

Le BrematicPRO Gateway est prêt à fonctionner.

Respectez une distance minimale de 50 cm entre l'appareil et le Gateway.
Ouvrez le menu «Réglages».
○ Choisissez la pièce dans laquelle vous souhaitez utiliser l'appareil.
○ Choisissez «Ajouter un appareil».
○ Sélectionner la bande de fréquence «868 MHz».
Au point «Nouvel appareil», choisissez le point «Volet roulant» et confirmez votre choix avec «Suivant».
Suivez les instructions sur l'écran.
○ Appuyez sur la touche de programmation située sur le produit et maintenez-la enfoncée pendant 3 secondes.

Après le couplage réussi des deux appareils, la LED clignote tout d'abord en rouge avant de s'éteindre.

Entrez une désignation d'appareil pour l'appareil, par exemple «Volet roulant de la salle de séjour».
- Sélectionnez «Ajouter» pour attribuer l'appareil à la pièce.
- Quittez ensuite la pièce avec «Retour», puis appuyez sur «Terminé» pour achever le processus de programmation.

L'commutateur sans fil pour volet roulant à encastrer est maintenant intégré au Home Automation Systems BrematicPRO.

Vérifiez le bon fonctionnement de l'commutateur sans fil pour volet roulant à encastrer sous «Tester l'appareil» en effectuant les fonctions «Ouvert / Stoppé / Fermé».

Dans ce sous-menu, il vous est également possible d'ajouter l'appareil aux favoris.

Remarque : Si vous souhaitez ouvrir ou fermer les volets roulants en appuyant une seule fois sur le bouton, vous devez définir une tâche (via BrematicPRO Gateway et application).

Informations complémentaires relatives à l'application et à l'utilisation du produit disponibles à l'adresse www.brematic.com/fr/service.

Restaurer les paramètres d'usine

L'appareil peut à tout moment être restauré à son état de livraison. La restauration est nécessaire en cas de dysfonctionnement.

Commutateur sans fil pour volet roulant à encastrer 868.3 MHz

○ Appuyez sur la touche de programmation pendant au moins 6 secondes.
La LED clignote rapidement et s'éteint après environ 3 secondes.
L'appareil a été restauré.

Nettoyer l'appareil

ATTENTION ! RISQUE DE DÉCHARGE ÉLECTRIQUE !

Avant le nettoyage, mettre l'appareil hors tension (le cas échéant au moyen de disjoncteurs).

Veillez à ce qu'aucun liquide ne pénètre dans l'appareil. Des infiltrations de liquides peuvent causer un court-circuit.

Nettoyez l'appareil à l'aide d'un chiffon sec et ne peluchant pas. Vous pouvez humidifier légèrement le chiffon en cas de salissures importantes.
N'utilisez pas de nettoyant à base de solvant pour le nettoyage. La surface et l'inscription du produit pourraient sinon être endommagées.
N'immergez jamais l'appareil dans de l'eau ou d'autres liquides. Sinon, vous risquez d'endommager l'appareil.
- Assurez-vous que l'appareil soit entièrement sec avant de l'utiliser de nouveau.

Dépannage

Problème Cause possible Dépannage
La LED ne clignote pas.	Appareil installé de manière incorrecte.Disjoncteur désactivé.	Faire effectuer l'installation en bonne et due forme.Activer le disjoncteur.
L'appareil n'est pas reconnu.	L'appareil est hors de portée du Gateway.	Réduire la distance au Gateway.

Mise au rebut

L'emballage se compose de matières recyclables pou- vant être mises au rebut dans les déchetteries locales.

Renseignez-vous auprès de votre commune ou de votre ville sur les possibilités de mise au rebut du produit usagé.

Afin de contribuer à la protection de l'environnement, veuillez ne pas jeter votre produit usagé dans les ordures ménagères, éliminez-le de manière appropriée.

Pour obtenir des renseignements concernant les points

de collecte et leurs horaires d'ouverture, vous pouvez contacter votre municipalité.

Service

Vous trouverez les informations détaillées concernant le produit sur le site : www.brematic.com/fr/service.

Tél. : [phone] (appel gratuit)

Fabricant

4 rue de Bruxelles · F-67170 Bernolsheim

lectra-t ag

Blegistrasse 13 · CH-6340 Baar

www.brematic.com

Déclaration de conformité

Par la présente, nous, société Hugo Brennenstuhl GmbH & Co.KG, déclarons que le type de matériel radio UPRS 868 01 W400 3726 est conforme aux directives 2014/53/EU et 2011/65/EU (RoHS II). La déclaration de conformité européenne est disponible en version complète à l'adresse Internet suivante : www.brematic.com/fr/service/konformitaetserklaerung/ke_1294350.pdf

Ce produit est conforme aux exigences légales, nationales et européennes en application. Tous les noms de société et de produit cités dans ce document sont des marques déposées par leurs propriétaires respectifs.

Tous droits réservés.

4 rue de Bruxelles · F-67170 Bernolsheim

lectra-t ag

Blegistrasse 13 · CH-6340 Baar

www.brematic.com

4 rue de Bruxelles · F-67170 Bernolsheim

lectra-t ag

Blegistrasse 13 · CH-6340 Baar

www.brematic.com

4 rue de Bruxelles · F-67170 Bernolsheim

lectra-t AG

Blegistrasse 13 · CH-6340 Baar

www.brematic.com
