BrematicPRO FB868 01 5TA - Slim huis BRENNENSTUHL - Gratis gebruiksaanwijzing en handleiding

Producttype	Draadloze afstandsbediening
Merk	Brennenstuhl
Model	BrematicPRO FB868 01 5TA
Radiofrequentie	868,3 MHz
Frequentieband	868,1 - 868,5 MHz
Maximaal zendvermogen	< 20 mW
Duty Cycle	< 1% per uur
Voedingsspanning	1 x knoopcel 3 V CR2450
Batterijtype	Lithium knoopcel CR2450
Levensduur batterijen	Ongeveer 2,5 jaar
Stroomverbruik	30 mA max.
Omgevingstemperatuur	0 °C tot 35 °C
Beschermingsgraad	IP20
Afmetingen (L x B x H)	107,2 x 44,9 x 11,8 mm
Gewicht	33,2 g
Aantal knoppen	10 (5 paren)
Beoogd gebruik	Bediening van BrematicPRO radiocomponenten in droge binnenruimtes
Inhoud van de verpakking	1 afstandsbediening, 1 CR2450 batterij, 1 beknopte handleiding, 1 digitale handleiding
Hoofdfuncties	In-/uitschakelen, openen/sluiten van compatibele radiocomponenten
Programmering	Direct op radiocomponent of via de BrematicPRO Gateway
Besturingssoftware	Mobiele app (iOS/Android) of pc-software
Reiniging en onderhoud	Droge, pluisvrije doek, geen oplosmiddelen gebruiken
Fabrikant	Hugo Brennenstuhl GmbH & Co. KG, 4 rue de Bruxelles, F-67170 Bernolsheim
Klantenservice	www.brematic.com/fr/service, Tel. [phone]
Conformiteit	CE, RoHS II (richtlijn 2014/53/EU en 2011/65/EU)

Veelgestelde vragen - BrematicPRO FB868 01 5TA BRENNENSTUHL

Hoe vervang ik de batterij van de afstandsbediening?

Gebruik een muntstuk om het deksel van het batterijcompartiment naar de stand OPEN te draaien. Verwijder de oude batterij. Plaats een nieuwe batterij van het type CR2450 met de juiste polariteit (pluspool naar boven). Sluit en draai naar CLOSE.

Hoe programmeer ik de afstandsbediening rechtstreeks op een radiocomponent?

Zet de radiocomponent in programmeermodus (zie de handleiding). Druk op de linkerknop van een paar op de afstandsbediening om de component te koppelen. De LED licht kort op ter bevestiging. Om te annuleren, gebruik de rechterknop van hetzelfde paar.

Hoe verbind ik de afstandsbediening met de BrematicPRO Gateway?

Zorg ervoor dat de app of pc-software is geïnstalleerd en de Gateway actief is. Plaats de batterij, de afstandsbediening is in programmeermodus. Ga in de app naar Instellingen, selecteer de ruimte en vervolgens Apparaat toevoegen. Kies de 868 MHz-band en volg de instructies. Druk op een willekeurige knop van de afstandsbediening om deze te koppelen.

Wat te doen als de afstandsbediening niet werkt?

Controleer de batterij: als deze leeg is, vervang deze dan. Zorg ervoor dat u zich binnen het bereik van de ontvanger (Gateway of component) bevindt. Als de LED drie keer knippert, is de ontvanger mogelijk defect of buiten bereik. Als deze eenmaal per seconde knippert, is de batterij leeg.

Hoe reinig ik de afstandsbediening?

Gebruik een droge, pluisvrije doek. Bij hardnekkig vuil de doek licht bevochtigen. Gebruik nooit oplosmiddelhoudende reinigingsmiddelen en dompel het apparaat niet onder in water.

Wat zijn de veiligheidsvoorschriften met betrekking tot batterijen?

Laad niet-oplaadbare batterijen niet op, sluit ze niet kort en open ze niet. Explosiegevaar. Bij lekkage contact vermijden en spoelen met schoon water. Gebruik alleen batterijen van hetzelfde type en let op de polariteit. Verwijder batterijen bij langdurig niet-gebruik.

Welke componenten kunnen met deze afstandsbediening worden bediend?

De afstandsbediening bedient BrematicPRO radiocomponenten die op 868 MHz werken, zoals schakeladapters, inbouwactoren, enz. Raadpleeg de website www.brematic.com/fr/service voor de volledige lijst.

Wat is het bereik van de afstandsbediening?

Het bereik is afhankelijk van de omgeving (bouwmaterialen, storingen). In het vrije veld kan het tientallen meters bedragen, maar in gebouwen is het kleiner. Vermijd metalen obstakels en storingsbronnen (DECT, Wi-Fi).

Wat is Duty Cycle en waarom is het belangrijk?

De Duty Cycle is een wettelijke beperking van de zendtijd voor 868 MHz-apparaten: maximaal 1% per uur (36 seconden). Na deze limiet wordt de zending geblokkeerd voor de rest van het uur. Dit garandeert storingsvrije werking.

Hoe moet ik de afstandsbediening en de gebruikte batterij weggooien?

Gooi het apparaat en de batterijen niet bij het huishoudelijk afval. Breng ze naar een geschikt inzamelpunt (milieustraat, batterij-inzameling). Batterijen moeten worden gerecycled volgens richtlijn 2006/66/EG.

GEBRUIKSAANWIJZING BrematicPRO FB868 01 5TA BRENNENSTUHL

Legenda van de gebruikte pictogrammen.. 24

Veiligheidsinstructures

Bijzondere veiligeidsinstructies voor de omgang met batterijen.. 24

Correct gebruik

Informatie over de draadloze werkung

Duty cycle (arbeidscyclus) 25

Omvang van de levering.. 25

Technische gegevens

Apparaatoverzicht

Functie 26

Voorbereidingen

Batterijplaatsen/ervangen.. 26

App / pc-software BrematicPRO downloaden..

Draadloze afstandsbediening direct koppelen.. 26

Directe verbinding opheffen.. 26

Draadloze afstandsbediening koppelen aan de BrematicPRO-gateway

Knoppen-reservering bepalen (bij directe koppeling)

Apparaat reinigen

Storingen oplossen

Afvoer 28

Service 28

Fabrikant 28

Conformiteitsverklaring.. 28

Legenda van de gezruikte pictogrammen

Lees a.u.b. de gebruiksaanwijzing! Voorzichtig! Explosiege

Neem de veiligheidsinstructies in acht!

Voer de verpakking en het apparaat op een milieuvriendelijk manier af!

Veiligheidsinstructies

De gebruksaanwijzing maakt deel UIT van dit product. Deze bevat belangrijke aanwijzingen omtrent veiligheid, gebruik en verwijdering. Maak uzelf voor gebruik van het apparaat vertrouwd met alle bedienings- en veiligheidsinstructies. Gebruik het apparaat alleen zoals beschreven en uitsluitend voor de aangegeven gebruiksdoeleinden. Overhandig tevens alle documenten bij doorgifte van het apparaat aan derden.

WAARSCHUWING! LEVENSGEVAAR EN KANS OP ONGEVALLEN VOOR KLEUTERS EN KINDEREN! Laat kinderen nooit zonder toezicht bij het verpakkingsmateriaal. Er bestaat verstikkingsgevaar door inslikken of inademen vankleine onderdelen of folie. Kinderen onsderschatten vaak de gevaren. Houd kinderen altijd uit de buurt van het product. Het is geen spelgoed.

Dit apparaat kan door kinderen vanaf 8aar en ouder alsmede door(AP)doeren met verminderde fysieke, sensorische of mentale vaardigheden of een gebrek aan ervaring en kennis worden gebruikt,als zij onder toezicht staan of geinstrueerd werden met betrekking tot het veilige gebruik van het apparaat en zij de hieruit voortvloeije verwaren begrijpen. Kinderenogeniet met het apparaat spelen.Reining en onderhoudogeniet noed door kinderen zonder toezicht worden uitgevoerd.

Gebruik het apparaat alleen in een droge en stofvrije omgeving.

Gebruik het apparaat alleen binnenshuis.

Stel het apparaat Niet bloot aan ongunstige invloeden zoals vocht,

• voortdurend zonlicht,

warmtebronnen,

kou,

trillingen.

VOORZICTIG! KANS OP LETSEL!

Open de behuizing Niet. Het apparaat bevat geen onderdelen die onderhonden要去en worden.
Neem het apparatusaat bij zichtbare beschadigingen Niet in gebruik.
Wij zijn Niet aansprakelijk voor materiaèle schade of persoonlijk letsel als gezolg van onjuist gebruik of het negeren van de

veiligheidsinstrumenties! In dergelijkke gezallenervalt de waarb.org/garantie!
Een ander gebruik dan in deze handleiding beschreiben leidt tot beschadiging van het product. Verander de constructie van het apparaat Niet. Anders kan een veilig gebruik Niet worden gewaarborgd.

Bijzondere veiligheidsinstrumenties voor de omgang met batterijen

Houd batterijen uit de buurt van kinderen. Raadpleeg bij inslikken onmiddelijk een arts!

VOORZICHTIG! EXPLOSIEGEVAAR! Laad

niet-opleadbare batterijen nooit op, sluit ze nicht kort en / of open ze nicht!

Gooi batterijen nooit in het vuur of in het water!
Stel batterijen Niet bloot aan mechanische belastingen!

Gevaar voor lekkende batterijen

Als de batterijen lekken, dient u deleze direct uit het apparaat te halen om beschadigingen te voorkomen!
Vermijd het contact met huid, ogen en slijmvliezen! Spoel in geval van contact met batterijzuur de desbeteffende plekken direct af met schoon water en raadpleeg zo snel möglichk een arts!
Gebruik alleen batterijen van hetzelfde type! Gebruik nooit geluktijdig oude en neue batterijen!
Vermijd extreme omstandigheden en temperaturen die van invloed+kennen zijn op de batterijen, bijv. door radiatoren / direct zonlicht.
Verwijder de batterijen uit het apparaat als het gedurende een langereperiode Niet worden gebruikt!

Kans op beschadiging van het apparaat

• Gebruik uitsluitend het aangegeven type batterij!
  Let bij hetplaatsen op dejuiste polariteit!
  Reinig zo nodig eerst de contacten van de batterijen en het apparaat voordat u dezeplaatst!
  Verwijder lege batterijen meteen uit het apparatus!

WAARSCHUWING! CHEMISCHE BRANDWONDEN!

Houd kinderen uit de buurt van batterijen.

De afstandsbediening bevat een lithium-knoopel-batterij. Mocht een neue of gebruekte knoopel-batterij worden ingeslikt of in het lichaamterecht zichn gekomen, kan dit ernstige inwendige chemische brandwonden veroorzaken hetgeen binnen twee uur tot de dood kan leiden. Houd het batterijvak altijd goed gesloten. Als het batterijvak Niet correct kan worden gesloten, mag u het apparaat nicht meer gebruiken.Verwijder de batterij en houd deze uit de buurt van kinderen.

Als u vermoedt dat er een knoopcel is ingeslikt of in het lichaam terecht is gekomen, dient u zo snel möglichk medische hulp te zoeken.
De batterijen moeten correct worden afgevoerd, ook als ze uit de buurt van kinderen worden gehonden.
Zelfs lege batterijnen können letsel veroorzaken.

Correct gebruik

De draadloze afstandsbediening is uitsluitend bestemd voor het bedieren van de BrematicPRO draadloze componenten in droge ruimtes binnenshuis.

Informatie over de draadloze werkinq

Dit product werkt volgens het 868.3 MHz draadloze privé-protocol. De overdracht geschiedt op een Niet exclusieve manier, waarom hunnen storingen Niet worden uitgesloten.

De reikwijdte in gebouwen kan sterk afwijken van die in de vrije ruimte. Behalve het zendvermogen en de ontvangst-eigenschappen van de ontvanger spelen omgevingsinvloeden zoals bijv. luchtvochtigheid naast de bouwtechnische bedingingen terplaatse een belangrijke rol.

De reikwijdte kan voor een deel aanzienlijk worden beperkt door:

• wanden van hout, gips, beton, gewapend beton
• nabijheid van metaalhoudende en geleidende voorwerpen
• breedbandstoringen bijv. in woongebieden (DECT-telefoons, mobiele telefoons, draadloze koptelefoons, draadloze luidsprekers, draadloze weerstations, babyfoons)
• nabijheid van elektrische motoren, transformatoren, netadapters, computers

Duty cycle (arbeidscyclus)

De duty cycle is een wettelijk geregelde begrenzing van de zendtijd van apparaten die zenden in het 868 MHz bereik. Dat要去 zorgen voor een probleemloze werkung van apparaten die in het 868 MHz bereik werken. De maximale zendtijd van elk afzonderlijk apparaat

bedraagt 1% van een eer (dus 36 seconden / uur). Na het bereiken van de 1% -limiet kan geen signalaal worden verzonden tot de tijds-grens van de duty cycle is verstreten, dus na een eer.

Omvang van de levering

1 x draadloze afstandsbediening
1x3V knoopel-batterij CR2450
1xbeknopte handleiding
1x gebruiksaanwijzijing (digitaal, als download)

Technische gegevens

Aanduiding product: FB 868 01 5TA 3726

Art.nr.: 1294550

Draadloze frequenie: 868.3 MHz

Frequentieband:868.1-868.5MHz

Max. zendvermogen: < 20mW

Duty cycle: < 1% per uur

Voedingsspanning: 1 × 3V knoopel-batterij CR2450

Levensduer van de batterij: ca. 2,5aar

Stroomopname: 30 mA max.

Omgveingstemperatuur: 0^ tot 35^

Beschermingsgraad: IP20

Reikwijdte zonder obstakels: ca. 100 m

Afmetingen (b x h x d): 107,2 x 44,9 x 11,8 mm

Gewicht: 33,2g

Technische wijzigingen voorbehonden.

Apparaatoverzicht

Voor Kant

Apparaat-led

Knoppenpaar A

Knoppenpaar B

Knoppenpaar C

Knoppenpaar D

Knoppenpaar E

Batterijvak

Achterkant

Functie

De draadloze afstandsbediening maakt deel UIT van de Brennenstuhl Home Automation Systems BrematicPRO, die via de app of pc-software BrematicPRO worden aangestuurd.

De 10 knuppen van de draadloze afstandsbediening worden standardaard als knopenpaar gedefiniere. Ze dieren ervoor om een component in of uit te schakenen of om bijvoorbeeld rolluiken te openen of te sluiten. Hierbij is de rechtter knob - afhankelijk van de gekoppelde component - bijv. voor de functie uit / omlaag en de linker knob voor aan / omhoog.

Welke componenten met de draadloze afstandsbediening können worden bediend kunt u vinden op www.brematic.com/nl/service. Meer informatie over het koppelen van de componenten vindt u in de gebruiksaanwijzing van de desbeteffende BrematicPRO draadloze component.

Door het opnemen in het Home Automation Systems BrematicPRO via de BrematicPRO-gateway is het bovendien möglichk om met behulp van de app / pc-software BrematicPRO jegere knop apart van een functie te voorzien.

Voorbereidingen

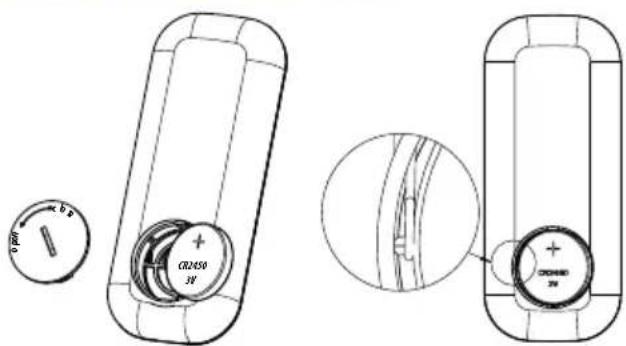

Batterijplaatsen/ervangen

Opmerking: let erop dat het contact aan de zijkant van de batterij daadwerkelijk gegen de zijkant van de batterij ligt en Niet door deze maar beneden worden gedrukt.

De draadloze afstandsbediening werkt op een 3 V-batterij (CR2450).

Draai het deksel van het batterijvak bijv. met behulp van een munt in de positie OPEN om het batterijvak te openen.
Verwijder indien nodig de lege batterij.
- Plaats de batterij onder eenkleine hoek op de juiste manier in het batterijvak (+ -pool maar boven).
Sluit het deksel van het batterijvak en zet het vast door het in de positie CLOSE te draaien.

De draadloze afstandsbediening is gereed voor gebruik en bevindt zich in de leermodus.

Opmerking: over het koppelen aan de BrematicPRO-gateway: de afstandsbediening bevindt zich in de leermodus, druk op geen enkele knop van de afstandsbediening totdat de afstandsbediening aan de gateway is gekoppeld.

App / pc-software BrematicPRO downloaden

De Brennenstuhl Home Automation Systems BrematicPRO wordt via de app / pc-software BrematicPRO aangestuurd. De app is in de App Store en in de Google Play Store gratis verkrijgbaar. De pc-software kunt u op www.brematic.com/nl/service downloaden.

Volg voor het downloaden en de installmentie de aanwijzingen op het beeldschem.

Meer informatatie over de app en de bediening ervan vindt u op www.brematic.com/nl/service.

De draadloze afstandsbediening kan direct aan BrematicPRO draadloze schakelstopcontacten en inbouw-actoren worden gekoppeld. Het desbetreffende gekoppelde knoppenpaar dient ertoe een component in ofuit te schaken. Hierbij heeft de rechtter knop - afhankelijk van de gekoppelde component - de functie 'uitschaken' en de linker knop de functie 'inschaken'.

Opmerking: software-functions (zoals bijv.ijd-aansturing) zichtijdens het direct koppelen Niet beschikbaar.

De draadloze afstandsbediening en draadloze componenten bevinden zich in de leermodus (zie gebruiksaanwijzing van de component).

Druk op de linker knop A van de draadloze afstandsbediening. De component worden gekoppeld aan het knopenpaar A van de draadloze afstandsbediening. De apparaat-led Licht kort op ter bevestiging.
Ga bij de andere componenten opdezelfde manier te werk en reserveer de volgende knoppenparen. Bij een fouit in de overdracht of als de te koppelen component Niet bedrijfsklaar is, knippert de apparaat-led op de afstandsbediening drie keer. Herhaal het leerproces zoals hierboven beschreiben.

Directe verbinding opheffen

De draadloze component bevindt zich in de leermodus (zie gebruiks-aanwijzing van de component).

Druk op de rechtter knop A van de draadloze afstandsbediening. De component worden verwijderd van het knoppenaar A van de draadloze afstandsbediening. Ga bij de andere componenten opdezelfde manier te werk en wis de volgende knoppenparen.

Draadloze afstandsbediening koppelen aan de BrematicPRO-gateway

Door het opnemen in het Home Automation Systems BrematicPRO via de BrematicPRO-gateway is het möglichk om met behulp van de app / pc-software BrematicPRO software-functies te gebruiken en elke knop apart van een functie te voorzien, bijv.:

• componenten in- of uitschakelen
• rolluiken openen / sluiten

De app of de pc-software BrematicPRO is geinstalleerd en geopend. De BrematicPRO-gateway is bedrijfsklaar.

Houd een minimale afstand van 50~cm tussen het apparaat en de gateway aan.
Open het menu „Instellingen".
Kies het vertrek waarin u het apparaat wilt gebruiken.
Selecteer, Apparaattoevoegen".
Kies frequentrieband,868 MHz".
Kies bij „Nieuw apparaat" de optie „Schakelaar / Contactdoos" en bevestig uw keuze met „Verder".
O Volg de aanwijzingen op uw beeldschemr.
Plaats de batterij in het batterijvak zoals beschreiben bij „Batterijplaatsen / verrangen".

De draadloze afstandsbediening befindt zich door hetplaatsen van de batterij in de leermodus.

Drukopeen willekeurige knop van de draadloze afstandsbediening.
Voer een naam in voor de draadloze afstandsbediening, bijv. "Afstandsbediening woonkamer".

Opmerking: als het koppelen is mislukt, verwijder dan de batterij gedurende 20 seconden. Plaats de batterij wee terug en start het proces in de app opnieuw.

• Selecteer „Toevoegen" om het apparaat aan het vertrek te koppelen.
  Vervolgens via "Terug" het submenu verlaten, dan op "Gereed" klikken om het leerproces af te sluiten.

Opmerking: de draadloze afstandsbediening is volledig gekoppeld (alle knoppenparen) na het koppelen van een knop. U hoeft nicht iedere knop afzonderlijk te koppelen.

Opmerking: de draadloze afstandsbediening krijgt geen symbol in de app. De draadloze afstandsbediening kan via tasks aan andere apparaten worden gekoppeld en dient als trigger voor een task.

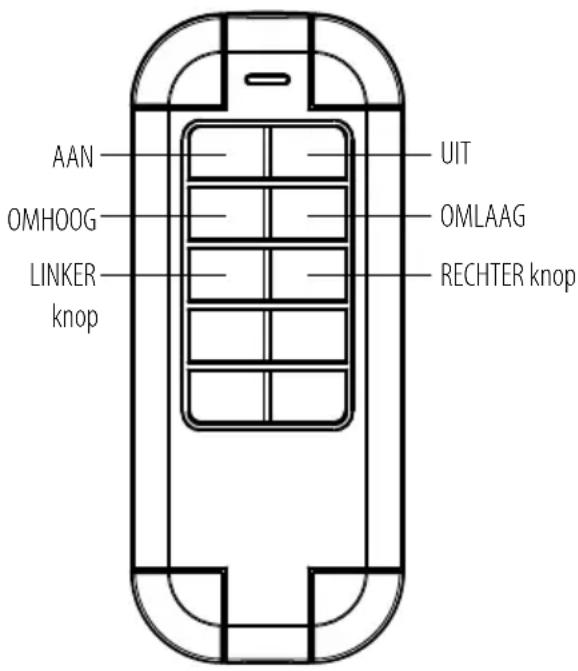

Knoppen-reservering bepalen (bij directe koppeling)

Apparaat reinigen

Reinig het apparaat met een droge, pluisvrijde doek. Bij sterke verontreiniging kut u de doek ie's vochtig maken.
Gebruik voor de reiniging geen reinigers die oplosmiddelen bevatten. Anders kan het oppervlak en de opdruk van het apparaat beschadigd raken.
Dompel het apparaat nooit in water of andere vloeistoffen.
Anders kan het apparaat beschadigd raken.

Storingen oplossen

Probleem Mogelijk	oorzaak	Storingen oplossen
Afstandsbediening werkt nicht.	De batterij is leeg. Nieuwe batterijplaatsen.
	Afstandsbediening bevindt zich buiten bereik van de gate-way / draadloze component.	Afstand tot de gate-way / draadloze component verklei-nen.
Probleem Mogelijk		Storingen oplossen
	oorzaak
Apparaat-led knippert drie keer / Commando Niet bevestigd	Ontvanger nicht bereikbaar.	Afstand tot de gate-way / draadloze component verkleinen.
	Ontvanger is defect.	Defecte ontvangerervangen. Neem a.u.b. contact op met uw vakhende-laar.
Apparaat-led knip-pert elke 1 seconde.	De batterij is bij hetplaatsen al leeg.	Nieuwe batterijplaatsen.

Afvoer

De wemakking bestaat uit milieuvriendelijke grondstof-fen die u via deplaatselijke recyclingcontainers kunt afvoeren.

Uw gemeentelijke overheid verstrekt informatatie over de möglichkkeiten om het uitgediende product af te voeren.

Gooi het afgedankte product omwille van het milieu Niet weg via het huisvuil, maar geef het af bij de waar-voor bestemde depots. Over inzamel-depots en hun openingstijden kut u zich bij de desbeteffende bevoegde instanties informeren.

Defecte of lege batterijen moeten volgens richtlijn 2006/66/EG en eventuele veranderingen aanop worden gerecycled. Geef batterijen en / of het apparaat af bij de waarvoor ingerichte inzamel-depots.

Milieuschade door onjuiste afvoer van de batterijen!

Batterijen mogen Niet via het huisafval worden afgevoerd. Ze können giftige zware metalen bevatten en vallen onder het chemisch afval. De chemische symbolen van de zware metalen zijn: Cd = cadmium, Hg = kwik, Pb = lood. Geef lege batterijen.daarom af bij een gemeentelijk inzamelpunt.

Service

Bij vragen over het product(Int)kunt u contact met ons opnemen via www.brematic.com/nl/service.

Tel.: [phone] (gratis)

Fabrikant

Conformiteitsverklaring

Hiermee verklaren wij, deirma Hugo Brennenstuhl GmbH & Co.KG, dat de draadloze installment type FB 868 01 5TA voldoet aan de richtlijn 2014/53/EU en 2011/65/EU (RoHS II). De volledige tekst van de EU-conformiteitsverklaring staat via het volgende internetadres ter beschikking: www.brematic.com/nl/service/konformitaetserklaerung/ke_1294550.pdf

Dit product voldoet aan wettelijk nationale en Europese eisen. Alle vermelde bedrijfsnamen en product-aanduidingen zich handelsmerken van de desbetreffende eigenaar.

Alle rechten voorbehonden.
