MANUALE UTENTE BrematicPRO FB868 01 5TA BRENNENSTUHL

Rilevatore di movimento via radio

Manuale di istruzioni

Rilevatore di movimento via radio 868.3 MHz

Legendadei pittogrammiutilizzati

Avvertenze in materia di sicurezza

Particulari indicazioni di sicurezza nell'uso delle batterie.. 30

Uso conforme.. 31

Informazioni sul funzionamento radio.. 31

Duty Cycle.. 31

Contenuto della confezione

Dati tecnici

Panorama dell'apparechio

Funzionamento 32

Preparazioni.. 32

Inserimento / Sostituzione della batteria.. 32

Scaricare la app / il software per PC BrematicPRO.. 32

Configurazione diretta del telecomando radio

Annullare il collegamento diretto

Configurazione del telecomando radio al gateway BrematicPRO

Definire i tasti (in caso di configurazione diretta)

Pulire l'apparecchio.. 33

Eliminazione dei guasti

Smaltimento 34

Assistenza 34

Produttore 34

Dichiarazione di conformità

Legenda dei pittogrammi utilizzati

Leggere il manuale di istruzioni per l'uso! Attenzione! Pericolò d'esplosion!

Osservare le avventenze e leindicazioni in materia di sicurezza!

Smaltire l'imballaggio e l'apparecchio in modo ecocompatibile!

Avvertenze in materia di sicurezza

Le istruzioni per l'uso sono parte integrante di

1什麽 prodotto. Esse contengono importanti awertenze sulla sicurezza, l'utilizzo e lo smaltimento del prodotto. Prima di utilizzare l'apparecchio, familiarizzato con tutte le awertenze per l'uso e la sicurezza. Utilizzare l'apparecchio solo come descririto e per i campi di applicazione indicati. In caso di cessione a terzi del prodotto, consegnareancheolta la documentazione.

AVVERTIMENTO! PERICOLO DI MORTE E DI

INCIDENTE PER BABBINI E INFANTI! Non lasciare mai i bambini privi di sorvegianza con il materiale di imballaggio. Sussiste un pericolo di soffocamento a causa dell'ingerimento o dell'inalazione di piccole componenti o pellicole. Spesso i bambini sottovalutano i pericoli. Tenere sempre il prodotto fuori alla portata dei bambini. Esso non è un giocattolo.

• Questo apparecchio può essere usato da bambini a partire dagli 8 anni di età e da persone con capacité fisiche, sensoriali o mentali limitate, oppure ricerca esperienza e conoscenza in merito, qualora sorvegliati o struitti circa un uso sicuro dell'apparecchio e che comprendano i pericoli adesso connessi. I bambini non possono giocare con questo apparecchio. La pulizia e la manutenzione non possono essere eseguite da bambini perché la supervisione di un attività.
  Utilizzato l'apparecchio solamente in un ambiente asciutto e primo di polvere.
  Utilizzato l'apparecchio solamente in ambienti interni.
  Non esporre l'apparecchio a condizioni sfavorevoli, quali:

• umidita,

• luce solare costante,

• radiazione termica,

freddo,
vibrazioni.

ATTENZIONE! PERICOLO DI LESIONI!

Non aprie l'alloggiamo. L'apparechio non contiene compo- nenti che necessitano di manutenzione.
Non mettere in funzione l'apparecchio in caso di danni visibili.

Si declina agli responsabilità per danni a cose e persone causati da un uso improprio o dall'inossevanza delle avvertenze di sicurezza! In suddetti casi decade il diritto di garanzia!
Unutilizzo diverso da quelloindicato nel presente manuale danneggia il prodotto. Non eseguire modifiche strutturali all'apparecchio.Cio ne comprometterebbe la sicurezza quando in funzione.

Particolariindicazioni di sicurezza nell'uso delle batterie

AVERTIMENO! PERICOLO DI MORTE!

Le batterie vanno tenute lontane alla portata dei bambini. In caso di ingerimento consultare subito un medico!

ATTENZIONE! PERICOLO DI ESPLOSIONE! Non ricaricare mai batterie non ricaricabili, non mandarle in cortocircuito e / o aprirle!

Non gettare mai le batterie nel fuoco o in acqua!
Non esporre le batterie ad alcuna sollecitazione meccanica!

In caso di perdite dalle batterie, rimuoverle subito dall'apparecchio per evitare danni!
Evitare il contatto con pelle, occhi e mucose! In caso di contatto con gli acidi delle batterie sciacquare subito le aree colpite con acqua pulita e consultare immediamente un medico!
Utilizzato solamente batterie dello stesso tipo! Non mischiare le batterie nuove con quale vecchie!
Evitare condizioni e temperature estreme che potrebbero ripercuotersi sulle batterie, quali ad esempio la vicinanza a caloriferi / l'irraggiamento solare diretto.
Rimuovere le batterie dall'apparecchio qualora non venissero utilizzate per un lasso di tempo prolongato!

Rischio didanni all'apparecchio

Utilizzare escludamente il tipo di batteria indicato!
Osservare la polarità corretta quando si insertisco!
Se necessario, pulire i contatti della batteria e dell'apparecchio prima dell'insertimento!
Rimuovere immediatamente dall'apprecchio le batterie esaurite!

AVERTIMENO! LESIONI PROVOCATE DA SOSTANZE CHIMICHE!

Tenere le batterie fuori alla portata dei bambini.

Il telecomando radio contiene una pila a bottone al litio. L'eventuale ingestione di una pila a bottone, nuova o usata, o l'eventuale contatto con parti interne del corso può provocare gravi lesioni interne che possono rivelarsi letali nell'arco di due ore. Tenere sempre ben chiuso il vano portabatterie. Se il vano portabatterie non si chiude correttamente, non utilizzato più l'apparecchio, rimuovere le batterie e tenere lontano alla portata dei bambini.

Se si suppone che la pila a bottone sia stata ingerita o sua venuta inavvertamente a fatto con altri parti interne del corpo, richiedere immediamente un socorro medico.
Le batterie devono essere smaltite nelle modalità previste alla legge,anche se tenute lontano alla portata dei bambini.
Anche le batterie scariche possono causare lesions.

Uso conforme

Il telecomando radio è ideato esclusivamente per il dato di componenti radio BrematicPRO in ambienti interni.

Informazioni sul funzionamento radio

Questo prodotto lavora con il protocollo radio proprietario 868,3 MHz. La trasmissione radio viene realizzata tramite una via di trasmissione non esclusiva e, pertanto, non è possibile escludere interferenze.

Il raggio di azione negli edifici cui discostarsi da quelli all'aria aperta. Oltre alla potenza di trasmissione e alle caratteristiche del ricevitore, svolgono un ruolo anche le influenze ambientali come ad es. l'umidità dell'aria e le condizioni strutturali del luogo.

Il raggio d'azione cui quod seere considerevolmente ridotto in parte da:

• pareti in legno, gesso, cemento, cemento armato
  prossimita oggetti metallici e conduttori di calore
• interferenza della banda larga, ad es. in zone residenziali (telefoni DECT, Telefoni cellulari, cuffie radio, altoparlanti radio, stazioni meteorologiche radio, sistemi di sorveglianza per neonati)
• prossimità motori elettrici,trasformatori,alimentatori,computer

Duty Cycle

Il Duty Cycle designa un limite temporale di trasmissione regolato per legge per quegli apparecchi che trasettono in un intervallo par a 868 MHz. In tal modo, si dovrebbe poter garantire un funzionamento alla problema degli apparecchi che operano in un intervallo di 868 MHz. Il tempo massimo di trasmissione di ciascun apparecchio è di 1%

all'ora (corrisponde a 36 secondi / ora). Dopio il raggiungimento del limite dell' 1 % I'invio non è possibile fino al termine del limite temporale del Duty Cycle, ossia dopo un'ora.

Contenuto della confezione

1 x rilevatore di movimento via radio
1x pila a bottone 3 V CR2450
1x guida rapida
1x manuale di istruzioni per l'uso (digitale, da scaricare)

Dati tecnici

Denominazione prodotto: FB 868 01 5TA 3726

Art. n°: 1294550

Frequenza radio: 868,3 MHz

Banda di frequenza: 868,1-868,5 MH

Potenza max. di trasmissione: < 20mW

Duty Cycle: < 1% / h

Tensione di alimentazione: 1 x pila a bottone 3 V CR2450

Durata batterie: ca. 2,5 anni

Corrente assorbita: 30mA max.

Temperatura ambiente: da 0^ a 35^

Grado di isolamento: IP20

Raggio d'azione in

campo aperto: ca. 100m

Dimensioni (L× H× P) .. 107,2 x 44,9 x 11,8 mm

Peso: 33,2g

Ci riserviamo il diritto di apportare modifiche di carattere tecnico.

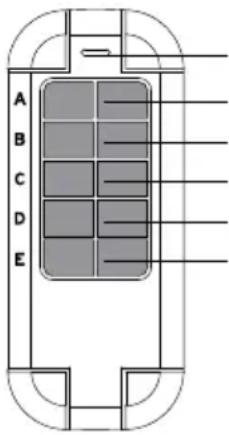

Panorama dell'apparecchio

Lato anteriore

Dispositivo LED

Coppia tasti A

Coppia tasti B

Coppia tasti C

Coppia tasti D

Coppia tasti E

Vano

portabatterie

Lato posteriore

Funzionamento

Il telecomando radio è parte integrante del sistema di automazione domestica BrematicPRO di Brennenstuhl, comandato tramite app o software BrematicPRO da PC.

I 10 tasti del telecommando radio sono definiti in modalità standard secondo coppie di tasti. Ciò permette di accendere o spagnere alcuni componenti o ad esempio di aprire o chiudere serrande. A seconda dei componenti collegati, il tasto destro ha ad esempio la funzione di spegnimento / chiusura e il tasto sinistro di accensione / apertura. Per sapere quali componenti è possibile comandare con il telecommando radio, visitare la pagina www.brematic.com/it/service. Per ulteriori informazioni sulla configurazione dei componenti leggere il manuale di istruzioni del rispettovo componente radio BrematicPRO.

Per il collegamento alsystema di automazione domestica BrematicPRO mediatingialogatewayBrematicPROe inoltre possibile,con l'aiuto della app/software PC BrematicPRO,impostare in modo personalizzato le funzioni singole di agli tasto.

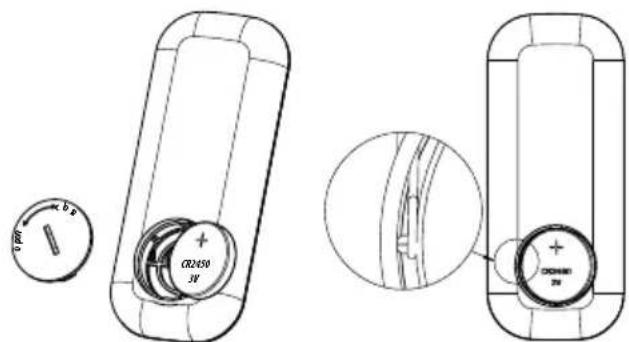

Preparazioni Inserimento / Sostituzione della batteria

Nota: assicurarsi che il contatto laterale della batteria aderisca al lato della batteria e non venga premuta da quest'ultima verso il basso.

II telecomando radio funziona con una batteria da 3 V (CR2450).

Per aprire il vano portabatterie, ruotare utilizzato una moneta il coperchio del vano portabatterie in posizione OPEN.
Rimuovere la batteria scarica.
Inserire la batteria leggermente flessa nell'apposto vano porta-batterie secondo la corretta polarità (polo + rivolto verso l'alto).
- Chiudere il coperchio del vano portabatterie e serrarlo girando in posizione CLOSE.

Il telecomando radio è pronto all'uso e in modalità di configurazione.

Note: per configurare il gateway BrematicPRO: il telecomando si trovato in modalità di configurazione, non premere alcun tasto del telecomando. Fino a configurazione al gateway avvenuta.

Scaricare la app / il software per PC BrematicPRO

Ilsystemadi automazione domesticaBrematicPROdi Brennenstuhl
viene comandato tramite appo software BrematicPRO da PC. Laappedisponibilegratuitamente nll'AppStoree nel Google PlayStore.II software PCpuo essere scaricato su www.brematic.com/it/service.

Seguire le istruzioni sul display per il download e l'installazione. Ulteriori informazioni sulla app e sul comando sono disponibili su www.brematic.com/it/service.

Scarica su

App Store

DISPONIBILE SU

Google Play

Configurazione diretta del telecomando radio

Il telecomando radio cui èsere avviato direttamente dall'adattatore di commutazione telecomandato BrematicPRO o su elementi ad incaso. Le coppie di tasti configurare servono ad accendere o spegnere alcuni componenti. A seconda dei componenti collegati, il tasto destro ha ad esempio la funzione di spegnimento e il tasto sinistro di accensione.

Nota: le funzioni basate su software (come ad es. il commando tempoque) non sono a disposizione della configurazione diretta.

Il telecomando radio e i componenti radio si trovano nella modalità di configurazione (vedi manuale di istruzioni per l'uso dei componenti).

Premere il tasto sinistro A situato sul telecomando radio. Il componente viene configurato sulla copbia di tasti A del telecomando radio. Il LED dell'apparecchio si illumina brevamente come conferma.
Procedure allo stesso modo per gli altri componenti configurando le successive coppie di tasti. In caso di errorsi di trasmissione o nel caso in cui il componente da configurare non è pronto per l'uso, il LED dell'apparecchio del telecomando radio lampeggia per tre volte. Procedure la procedura di configurazione come descriptors precedentamente.

Annullare il collegamento diretto

Il componente radio si trovava nella modalità di configurazione (vedi manuale di istruzioni dei componenti).

Premere il tasto destro A situato sul telecomando radio. Il componente viene rimioso alla copbia di tasti A del telecomando radio. Procedere allo stesso modo per gli altri componenti, eliminando le successive coppie di tasti.

Configurazione del telecomando radio al gateway BrematicPRO

Per il collegamento alsystema di automazione domestica BrematicPRO mediatingialogatewayBrematicPROe inoltre possibile,con I'aiuto della app/ software PC BrematicPRO,utilizzare le funzioni basate su software e impostare in modo personalizzato le funzioni singole di agli tasto, come ad es.:

• accendere o spegnere i componenti
• après / chiudere le serrande

L'app o il software per PC BrematicPRO è installato e aperto.

Il gateway BrematicPRO è pronto per l'uso.

Mantenere una distanza minima di 50 cm dall'apparecchio al gateway.
Apriere il menu "Impostazioni".
Selezionare la stanza in cui si desidera utiliser l'apparechio.
Selectionare "Aggiungi apparecchio".
Selezionare la banda di frequenza "868 MHz".
Selezionare la voce "Interruttore / Presa" sotto "Nuovo appearecdo" e confermare con "Avanti".
Seguire le izstruzioni sullo schermo.
Inserire la batteria come descripto nel capitolo "Inserimento / Sostituzione della batteria".

Il telecomando radio si trovava nella modalità di configurazione all'insertimento della batteria.

Premereun tasto a piacere del telecomando radio.
Inserire una denominazione dell'apparecchio per il telecomando radio, ad esempio "Telecomando salotto".

Note: in caso di fallimento della configurazione, rimuovere la

battery per 20 secondi. Reinserire la batteria e riaviare la procedura nell'app.

• Selezionare "Aggiungi apparecchio" per assegnare l'apparecchio al locale.
• Abbandonare in seguito il locale premendo "Indietro"; premere infine "Fine" per terminare la procedura di configurazione.

Note: il telecomando radio non riceve nessun posto nella app. Il telecomando radio più essere connesso tramite task con altri apparecchi e funzioneosi da congegno per una task.

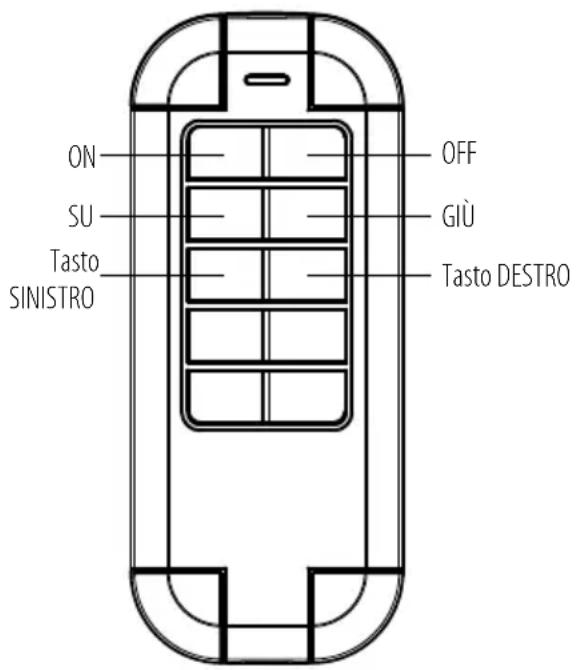

Definire i tasti (in caso di configurazione diretta)

Pulire l'apparecchio

Pulire l'apparecchio con un panno asciutto e privo di pelucchi. In caso di incrostazioni è possible inumidire leggermente il panno.
Per la pulizia non utilizzato detersivi contenti solventi. Si potrebbe altrimenti danneggiare la superficie e la scritta dell'apparecchio.
Non immergere mai l'apparecchio in acqua o in altri liquidi. In caso contrario, è possible danneggiare il prodotto.

Eliminazione dei guasti

Problema Motivo	possibile Eliminazione	dei guasti
Il telecomando non funziona.	Batteria scarica. Inserire una nuova batteria.
	Telecomando al di fuori del raggio d'azione del gateway / dei componenti radio.	Ridurre la distanza dal gateway / dai componenti radio.
Il LED dell'apprecchio non lampeggia tre volte / dato non confirmato	Ricevitore non raggiungibile.	Ridurre la distanza dal gateway / dai componenti radio.
	Il ricevitore è guasto.	Sostituire i ricevitore difettosi. Si prega di rivolgersi al proprio rivenditore.
Problema Motivo	possibile Eliminazione dei guasti
Il LED dell'apparec-chio lampeggia a distance di 1 se-condo.	La batteria è più esausta all'inseri-mento.	Inserire una nuova batteria.

Smaltimento

L'imballaggio è composto da materiali ecologici che possono essere smaltiti presso i siti di raccolta locali per il riciclo.

Informarsi presso l'amministrazione comunale o locale circa le possibilità di smaltimento del prodotto usato.

Per questioni di tutela ambientale non gettare il prodotto usato tra i rifiuti domestici; provvedere inceve al suo corretto smaltimento. Presso l'aministrazione competente è possibile ricevere informazioni circa i siti di raccolta e i relativi orari di apertura.

Le batterie difettose o ESAuste devono essere riciclate nel rispetto della direttiva 2006/66/CE e relative modifiche. Smaltire le batterie e / o l'apparecchio presso gli enti di raccolta indicati.

Lo smaltimento impropero delle batterie\ può causare danni all'ambiente!

Le batterie non devono essere smaltite nella spazzatura domestica. Possono contentere metalli pesanti nocivi e sono soggetti a smaltimento come rifiuti speciali. I symboli chimici dei metalli pesanti sono i seguenti: Cd = cadmio, Hg = mercurio, Pb = piombo. Provedere perci allo smaltimento delle batterie esaurite presso un centro di raccolta comunale.

Assistenza

Per domande sul prodotto contattari su www.brematic.com/it/service. Tel.: [phone] (gratuito)

Produttore

Dichiarazione di conformità

Con la presente l'azienda Hugo Brennenstuhl GmbH & Co.KG dichiarare che il tipo di impianto radio FB 868 01 5TA è conforme alla direttiva 2014/53/UE e alla direttiva 2011/65/UE (RoHS II). Il testo completo della dichiarazione UE di conformità è disponibile al seguente indirizzo web: www.bremtic.com/it/service/konformitaetserklaerung/ke_1294550.pdf

Il presente prodotto è stato realizzato nell'osservanza dei requisiti legali europei e nazionali. Tutti i nomi delle aziende riportate e le denominazioni dei prodotti costituiscono un marchio di fabbrica del rispetto titolare.

Tutti i diritti riservati.
