BEDIENUNGSANLEITUNG BrematicPRO FB868 01 5TA BRENNENSTUHL

DE Funk-Fernbedienung 868.3 MHz

Legendeder verwendetenPiktogramme

Sicherheitshinweise

Besondere Sicherheitshinweise beim Umgang mit Batterien. 4

Bestimmungsgemäß Verwendung .5

Informationen zum Funkbetrieb . 5

Duty Cycle. 5

Lieferumfang . 5

Technische Daten . 5

Geräteübersicht .Seite 5

Funktion 5

Vorbereitungen .6

Batterie einlagen / austauschen . 6

App/PC-Software BrematicPRO herunterladen .6

Funk-Fernbedienung direkt anlernen .6

Direkte Verbindung aufheiten . 6

Funk-Fernbedienung am BrematicPRO Gateway anlernen

Tastenbelegung definieren (bei direktem Anlernen)

Gerat reinigen . 7

Fehlerbehebung 7

Entsorgung . 8

Service .8

Hersteller .8

Konformitätserklung

Legendeder verwendetenPiktogramme

Bedienungsanleitung lessen! Vorsicht! Explosionsgefahr!

Warn- und Sicherheitschinweise beachten!

Entsorgen Sie Verpackung und Gerät umweltgerecht!

Sicherheitshinweise

Die Bedienungsanleitung ist Teil deses Produkte.

1 Sie enthalt wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Gerätes mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Handigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte mit aus.

AWARNUNG! LEBENS- UND UNFALLGEFAHR FÜR

KLEINKINDER UND KINDER! Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungs-gefahr durch Verschlucken oder Einatmen von Kleinteilen oder Folien. Kinder untersätzen möglich die Gefahren. Halten Sie Kinder stets vom Produkt fern. Es ist kein Spielzeug.

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder)dürfen nicht mit dem Gerät speien. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Betreiben Sie das Gerät nur in trockener und staubfreier Umgebung.

Betreiben Sie das Gerät nur in Innenräumen.

• Setzen Sie das Gerät keinen ungünstigen Einflüssen aus, wie Feuchtigkeit,

• ständiges Sonnenlicht,

• Wärmeeinstrahlung,

Kalte,

Vibrationen.

VORSICHT! VERLETZUNGSGEFAHR!

Öffnen Sie nicht das Gehäuse. Das Gerät enthalt keine zu wartenden Teile.
- Nehmen Sie das Gerät bei sichtbaren Schäden nicht in Betrieb.
Bei Sach- oder Personenschäden, die durch unsachgemäß Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt die Gewährleistung / Garantie!

Eine andere Verwendung als in dieser Anleitung beschrieben, führt zur Beschädigung des Produktes. Nehmen Sie keine bauliche Veränderung am Gerät vor. Andernfalls kann ein{sicherer Betrieb nicht gewährleistet werden.

Besondere Sicherheitshinweise beim Umgang mit Batterien

WARNING! LEBENSGEFAHR!

Batterien gehören nicht in Kinderhände. Suchen Sie im Falle eines Verschluckens仅供 einen Arzt auf!

VORSICHT! EXPLOSIONSGEFAHR! Laden

Sie nicht aufladbare Batterien niemals wieder auf, schließen Sie sie nicht kurz und / oder öffnen Sie

sie nicht!

Werfen Sie Batterieni niemals in Feuer oder Wasser!
Setzen Sie Batterien keiner mechanischen Belastung aus!

Gefahr des Auslaufens der Batterien

Im Falle eines Auslaufens der Batterien entfernen Sie diese sofort aus dem Gerät, um Beschädigungen zu vermeiden!
Vermeiden Sie den Kontakt mit Haut, Augen und Schleimhäuten! Spüssen Sie bei Kontakt mit Batteriesäure die betroffenen Stellen sofort mit klarem Wasser und suchen Sie umgehend einen Arzt auf!
- Verwenden Sie nur Batterien des gleichen Typs! Alte Batterien nicht mit neuen mischen!
- Vermeiden Sie extreme Bedingungen und Temperatures, die auf Batterien einwirken können z. B. auf Heizkörpern / direkte Sonneneinstrahlung.
Entferen Sie die Batterien, wenn sie langere Zeit nicht verwendet worden sind, aus dem Gerät!

Gefahr der Gerätebeschädigung

AusschlieBlich den angegebenen Batterietyp verwenden!
Achten Sie beim Einlagen auf die richtige Polarität!
Reinigen Sie Batterie- und Gerätekontakt vor dem Einlagen falls erforderlich!
Entfernen Sie verbrauchte Batterien umgehend aus dem Gerät!

A WARNING! CHEMISCHE VERÄTZUNGENI!

Halten Sie Batterien von Kindern fern.

Die Fernbedienung enthalt eine Lithium-Knopfelle. Sollte eine neue oder verbrauchte Knopfelle verschlucht worden oder in den Körper gelangt sein, kann es zu schweren inneren Verätzungen kommt und kann innerhalb von zwei Stunden zum Tod führen. Halten Sie immer das Batteriefach sicher geschlossen. Wenn das Batteriefach nicht korrekt schließt, verwenden Sie das Gerät nicht weiter, entfernen Sie die Batterie und halten Sie sie von Kindern fern.

• Wenn Sie annehmen, eine Knopfelle wurde verschlucht oder in den Körper gelangt sein, beanspruchen Sie umgehend medizinische Hilfe.
  Die Batterien müssen ordnungsgemäß entsorgt werden, auch wenn sie von Kindern ferngehalten werden.
  Selfbst gebrauchte Batterien konnen Verletzungen verursachen.

Bestimmungsgemäß Verwendung

Die Funk-Fernbedienung dient ausschließlich der Steuerung von BrematicPRO Funk-Komponenten in trockenen Innräumen.

Informationen zum Funkbetrieb

Dieses Produkt arbeitet mit dem 868.3 MHz propietären Funkprotokoll. Die Funkübertragung wird auf einem nicht exklusiven Übertragungsweg realisiert, daß konnen Störungen nicht ausgeschlossen werden. Die Reichweite in Gebäuden kann stark von der im Freifeld abweichen. Außer der Sendeleistung und Empfangseigenschaften der Empfänger琼iken Umwelterinflüsse wie z. B. Luftfeuchtigkeit neben baulichen Gegebenheiten vor Ort eine wichtige Rolle.

Die Reichweite kann teils betrachtlich verringgert werden durch:

Wande aus Holz, Gips, Beton, Stahlbeton
- Nähe zu metallischen und leitenden Gegenständen
- Breitbandstörungen z.B. in Wohngebieten (DECT-Telefone, Mobiltelefon, Funkkopfhörer, Funkloutsprecher, Funk-Wetterstationen, Baby-Überwachungssysteme)
- Nahe zu elektrischen Motoren, Trafos, Netzteilen, Computern

Duty Cycle

Der Duty Cycle bezeichnet eine gesetzlich geregelte Sendezeitbegrenzung von Geräten, die im 868 MHz Bereich senden. Dadurch soll ein reibungsloser Betrieb der im 868 MHz Bereich arbeitenden Geräte gewährleistet werden. Die maximale Sendezeit eines jeder Gerätes beträgt 1% einer Stunde (entspricht 36 Sekunden / Stunde). Nach Erreichen des 1%-Limits kann nicht gesendet werden, bis zeitliche Begrenzung des Duty Cycles beendet ist, sprich nach einer Stunde.

Lieferumfang

1xFunk-Fernbedienung
1×3VKnopfelleCR2450
1x Kurzanleitung
1 x Bedienungsanleitung (digital, als Download)

Technische Daten

Bezeichnung Produkt: FB 868 01 5TA 3726

Art. Nr.: 1294550

Funk-Frequency: 868.3 MHz

Frequenzband: 868.1 - 868.5 MH

Max. Sendleistung: < 20mW

Duty Cycle: < 1% pro h

Versorgungsspannung: 1 × 3 V Knopfelle CR2450

Batterielebensdauer: ca. 2,5 Jahre

Stromaufnahme: 30 mA max.

Umgebungstemperatur: 0^ bis 35^

Schutzart: IP20

Reichweite Freifeld: ca. 100 m

Abmessungen (× × ) 107,2x44,9x11,8mm

Gewicht: 33,2g

Technische Änderungen vorbehalten.

Geräteübersicht

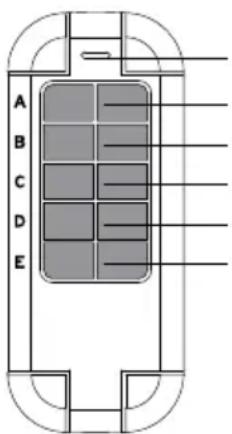

Vorderseite

Geräte-LED

Tastenpaar A

Tastenpaar B

Tastenpaar C

Tastenpaar D

Tastenpaar E

Batteriefach

Rückseite

Funktion

Die Funk-Fernbedienung ist Teil des Brennenstuhl Home Automation Systems BrematicPRO, das über die App oder PC-Software BrematicPRO gesteuert wird.

Die 10 Tasten der Funk-Fernbedienung sind standardmäßig als Tastenpaare definiert. Dabei dieren sie dazu, eine Komponente ein- oder auszuschalten oder um beispelsweise Rolladen zu öffnen oder zuschreiben. Dabei hat die rechte Taste - je nach eingebundener Komponente - z. B. die Funktion Aus / Ab und die linke Taste Ein / Auf. Welche Komponenten über die Funk-Fernbedienung steuerbar sind, finden Sie unter www.brematic.com/de/service. Weitere Informationen zum Anlernen der Komponenten finden Sie in der Bedienungsanleitung der jeweiligen BrematicPRO Funk-Komponente.

Beim Einbinden in das Home Automation Systems BrematicPRO über den BrematicPRO Gateway ist es außer dem möglich, mit Hilfe der App / PC Software BrematicPRO jeder Taste individuell mit Funktionen zu belegen.

Vorbereitungen

Batterie einlagen / austauschen

Hinweis: Achten Sie darauf auf das der damit Batteriekontakt an der Seite der Batterie anliegt und nicht von dieser nach unter gedrückt wird. Die Funk-Fernbedienung wird mit einer 3 V-Batterie (CR2450) betrieben.

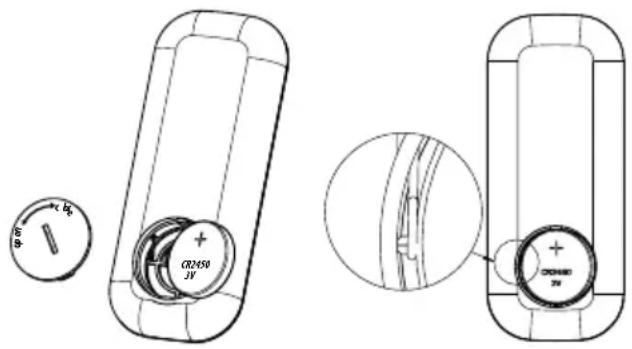

Drehen Sie den Batteriefachdeckel z. B. mit Hilfe einer Münze in die Position OPEN, um das Batteriefach zu öffnen.
Entfemen Sie ggf. die verbrauchte Batterie.
- Legen Sie die Batterie leicht angewinkelt und polrlichtig in das Batteriefach (+ -Pol nach oben zeigend).
Schlieben Sie den Batteriefachdeckel und sichern Sie ihn durch Drehen in die Position CLOSE.

Die Funk-Fernbedienung ist betriebsbereit und im Anlernmodus.

Hinweis: Zum Anlernen an BrematicPRO Gateway: Die Fernbedierung befindet sich im Anlernmodus, drücken Sie keine Taste der Fernbedienung bis die Fernbedienung am Gateway angelern ist.

App / PC-Software BrematicPRO herunterladen

Das Brennenstuhl Home Automation Systems BrematicPRO wird über die App / PC-Software BrematicPRO gesteuert. Die App ist im App Store und im Google Play Store kostenfrei erhältlich. Die PC-Software konnen Sie unter www.brematic.com/de/service herunterlagen.

Folgen Sie für das Herunterlagen und die Installation den Anweisungen am Bildschirm.

Weiterfuhrende Informationen zur App und Bedienung finden Sie unter www.brematic.com/de/service.

Laden im

App Store

JETZBEI

Google Play

Funk-Fernbedienung direkt anlernen

Die Funk-Fernbedienung kann direkt an BrematicPRO Funk-Schalt-adapter und Unterputz-Aktoren angelernt werden. Dabei dieren die jeweilig angelernten Tastenpaare dazu, eine Komponente ein- oder auszuschalten. Dabei hat die rechte Taste - je nach eingebundener Komponente - die Funktion Aus und die linke Taste Ein.

Hinweis: Softwarebasierte Funktionen (wie z. B. Zeitsteuerung) stehen beim direkten Anlernen nicht zur Verfügung.

Die Funk-Fernbedienung und Funk-Komponente befinden sich im Anlernmodus (siehe Bedienungsanleitung der Komponente).

Drucken Sie die linke Taste A auf der Funk-Fernbedienung. Die Komponente wird auf das Tastenpaar A der Funk-Fernbedienung gelegt. Die Geräte-LED leuchtet kurz zur Bestätigung auf.
Gehen Sie bei weiteren Komponenten ebenso vor und belegen Sie die nachsten Tastenpaare. Bei einem Übertragungsfehler oder wenn die einzubindende Komponente sich nicht betriebsbereit ist, blinking die Geräte-LED der Funk-Fernbedienung dreimal. Wiederholen Sie den Anlernvorgang wie oben beschrieben.

Direkte Verbindung aufheben

Die Funk-Komponente befindet sich im Anlernmodus (siehe Bedienungsanleitung der Komponente).

Drücken Sie die rechte Taste A auf der Funk-Fernbedienung. Die Komponente wird vom Tastenpaar A der Funk-Fernbedienung entfernt. Gehen Sie bei weiteren Komponenten ebenso vor und loschen Sie die{nachsten Tastenpaare.

Funk-Fernbedienung am BrematicPRO Gateway anlernen

Beim Einbinden in das Home Automation Systems BrematicPRO über den BrematicPRO Gateway ist es möglich, mit Hilfe der App / PC Software BrematicPRO softwarebasierte Funktionen zu nutzen und jeder Taste individuell mit Funktionen zu belegen, z. B.:

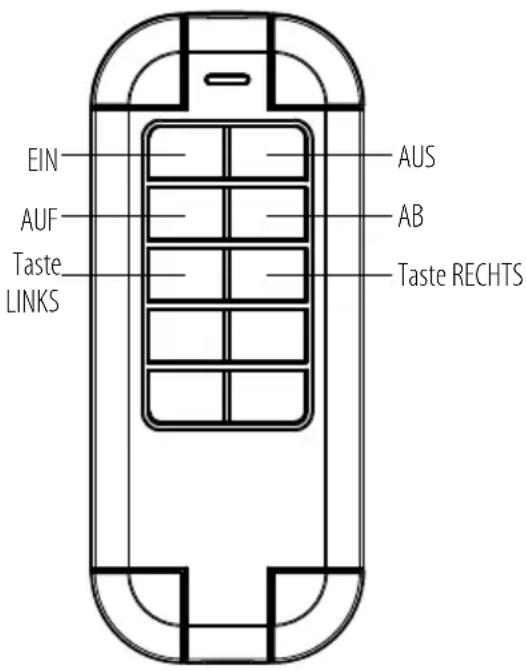

• Komponente ein- oder ausschalten
• Rolladen öffnen / schlieben

Die App oder die PC-Software BrematicPRO ist installiert und geöffnet. Der BrematicPRO Gateway ist betriebsbereit.

Halten Sie einen Mindestabstand von dem Gerät zum Gateway von 50 cm ein.
Öffnen Sie das Menu „Einstellungen".
Wahlen Sie den Raum, in dem Sie das Gerät nutzen wollen.
Wahlen Sie, Gerat hinzufugen" aus.
Frequenzband auswahlen ^ 868MHz^
Wahlen Sie unter „Neues Gerät" den Punkt „Schalter / Steckdose" aus und bestätigten Sie die Auswahl mit „weiter".
Folgen Sie den Anweisungen am Bildschirm.
Legen Sie die Batterie in das Batteriefach wie unter „Batterie einlagen / austauschen" beschreiben ein.

Die Funk-Fernbedienung befindet sich durch das Einlagen der Batterie im Anlernmodus.

O DruckenSie eine beliebige Taste der Funk-Fernbedienung.
Geben Sie eine Geräte-Bezeichnung für die Funk-Fernbedienung ein, z. B. „Fernbedienung Wohnzimmer".

Hinweis: Ist das Anlernen fehlgeschlagen, entnahmen Sie die

Batterie für 20 Sekunden. Legen Sie die Batterie wieder ein und starten Sie den Vorgang in der App neu.

Wahlen Sie „hinzufugen", um das Gerät dem Raum zuzuordnen.
Zunachst mit „Zurück“ den Raum verlassen, anschließend „Fertig“ antippen, um den Anlernvorgang abzuschlieben.

Hinweis:Die Funk-Fernbedienung ist komplett angelernt (alle Tastenpaare) nach dem anlernen von einer Taste. Es ist nicht nötig jeder Taste einzeln anzulernen.

Hinweis: Die Funk-Fernbedienung besteht keine Kachel in der App. Die Funk-Fernbedienung kann über Tasks mit anderen Geräten verknüpfert werden und dient als Auslöser für einen Task.

Tastenbelegung definieren (bei direktem Anlernen)

Gerät reinigen

Reinigen Sie das Gerät mit einem trockenen, fussenfrei Tuch. Bei stärker Verschmutzung können Sie das Tuchleitung anfeuchten.
Verwenden Sie zur Reinigung keine Lösungsmittelhaltigen Reiniger. Andernfalls kann die Oberfläche und Beschriftung des Gerats beschädigt werden.
Tauchen Sie das Gerät niemals in Wasser oder in andere Flüssigkeiten. Andernfalls kann das Gerät beschädigt werden.

Fehlerbehebung

Problem möglicher	Grund	Fehler-behebung
Fernbedienung Funktioniert nicht.	Batterie verbraucht.	Neue Batterie einlagen.
	Fernbedienung außerhalb der Reichweite des Gateways / der Funkkomponente.	Abstand zum Gateway / zur Funkkomponente verringn.
Geräte-LED blinktdreimal/Befehnicht bestätig	Empfänger nichterreichbar.	Abstand zumGateway/zurFunkkomponenteverringem.
	Empfänger istdefekt.	Defekten Empfängerausauchen.Bitte wenden Sie sich anHünchen.
Geräte-LED blinktim Abstand von1 Sekunde.	Batterie ist bereitsbeim Einlagenverbraucht.	Neue Batterieeinlagen.

Entsorgung

Materialien, die Sie über die örtlichen Recyclungstellen entsorgen können.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei ihrer Gemeinde oder Stadtverwaltung.

Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszteiten können Sie sich bei ihrer zuständigen Verwaltung, informieren.

Defekte oder verbrauchte Batterien müssen gemäß Richtlinie 2006/66/EG und deren Änderungen recycliert werden. Geben Sie Batterien und / oder das Gerät über die angebotenen Sammeleinrichtungen darüber.

Umweltschäden durch falsche Entsorgung der Batterien!

Batterien)durfen nicht über den Hausmull entsorgt werden. Sie konnen giffige Schwermetalle enthalten und unterliegen der Sondermullbehandlung. Die chemischen Symbole der Schwermetalle sind wie folgt: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Geben Sie deshalb verbrauchte Batterien bei einer communalen Sammelstelle ab.
