GEBRUIKSAANWIJZING BrematicPRO BM 868 01 BRENNENSTUHL

Draadloze bewegingsmelder

Gebruiksaanwijzing

NL Gebruiksaanwijzing ...... Pagina 21

NL Draadloze bewegingsmelder 868.3 MHz

Legenda van de gebruikte pictogrammen....Pagina 22

Veiligheidsinstructies....Pagina 22

Bijzondere veiligheidsinstructies voor de omgang met batterijen....Pagina 22

Correct gebruik....Pagina 23

Informatie over de draadloze werking....Pagina 23

Duty cycle (arbeidscyclus) ...... Pagina 23

Omvang van de levering....Pagina 23

Technische gegevens....Pagina 23

Apparaatoverzicht......Pagina 24

Voorkant....Pagina 24

Achterkant....Pagina 24

Bedieningselementen....Pagina 24

Modus-schakelaar....Pagina 24

Sabotage-schakelaar ...... Pagina 24

„Leer“-knop....Pagina 24

Batterij plaatsen / vervangen....Pagina 24

Montage zonder te boren....Pagina 24

Montage door te schroeven....Pagina 25

App / pc-software BrematicPRO downloaden....Pagina 25

Bewegingsmelder koppelen aan de BrematicPRO-gateway....Pagina 25

Apparaat reinigen....Pagina 26

Storingen oplossen....Pagina 26

Afvoer ......Pagina 26

Service......Pagina 26

Fabrikant ...... Pagina 26

Conformiteitsverklaring....Pagina 26

Legenda van de gebruikte pictogrammen
	Lees a.u.b. de gebruiksaanwijzing!		Milieuschade door onjuiste afvoer van de batterijen!
	Voorzichtig! Explosiegevaar!		Voer de verpakking en het apparaat op een milieuvriendelijke manier af!
	Neem de veiligheidsinstructies in acht!

Veiligheidsinstructies

De gebruiksaanwijzing maakt deel uit van dit product. Deze bevat belangrijke aanwijzingen omtrent veiligheid, gebruik en verwijdering. Maak uzelf vóór gebruik van het apparaat vertrouwd met alle bedienings- en veiligheidsinstructies. Gebruik het apparaat alleen volgens de beschrijving en uitsluitend voor de aangegeven gebruiksdoel-einden. Overhandig tevens alle documenten bij doorgifte van het apparaat aan derden.

WAARSCHUWING! LEVENSGEVAAR EN KANS OP ONGEVALLEN VOOR KLEUTERS EN KINDEREN! Laa

kinderen nooit zonder toezicht bij het verpakkingsmateriaal. Er bestaat verstikkingsgevaar door inslikken of inademen van kleine onderdelen of folie. Kinderen onderschatten vaak de gevaren. Houd kinderen altijd uit de buurt van het apparaat. Het is geen speelgoed.

• Dit apparaat kan door kinderen vanaf 8 jaar en ouder alsmede door personen met verminderde fysieke, sensorische of mentale vaardigheden of een gebrek aan ervaring en kennis worden gebruikt, als zij onder toezicht staan of geïnstrueerd werden met betrekking tot het veilige gebruik van het apparaat en zij de hieruit voortvloeiende gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.
• Gebruik het apparaat alleen in een droge en stofvrije omgeving.
• Gebruik het apparaat alleen binnenshuis.
  Stel het apparaat niet bloot aan ongunstige invloeden zoals

• vocht,

• voortdurend zonlicht,

• warmtebronnen,
• kou,
• trillingen.

VOORZICHTIG! KANS OP LETSEL!

• Open de behuizing niet. Het apparaat bevat geen onderdelen die onderhouden moeten worden.
  Neem het apparaat bij zichtbare beschadigingen niet in gebruik.
• Wij zijn niet aansprakelijk voor materiële schade of persoonlijk letsel als gevolg van onjuist gebruik of het negeren van de veiligheids-instructies! In dergelijke gevallen vervalt de waarborg / garantie!
• Een ander gebruik dan in deze handleiding beschreven leidt tot schade aan het apparaat. Verander de constructie van het apparaat niet. Anders kan een veilig gebruik niet worden gewaarborgd.

Bijzondere veiligheidsinstructies voor de omgang met batterijen

Houd batterijen uit de buurt van kinderen. Raadpleeg bij inslikken onmiddellijk een arts!

VOORZICHTIG! EXPLOSIEGEVAAR! Laad niet- oplaadbare batterijen nooit op, sluit ze niet kort en / of open ze niet!

Gooi batterijen nooit in het vuur of in het water!
Stel batterijen niet bloot aan mechanische belastingen!

Gevaar voor lekkende batterijen

Als de batterijen lekken, dient u deze direct uit het apparaat te halen om beschadigingen te voorkomen!
Vermijd het contact met huid, ogen en slijmvliezen! Spoel in geval van contact met batterijzuur de desbetreffende plekken direct af met schoon water en raadpleeg zo snel mogelijk een arts!
- Gebruik alleen batterijen van hetzelfde type! Gebruik nooit gelijktijdig oude en nieuwe batterijen!
Vermijd extreme omstandigheden en temperaturen die van invloed kunnen zijn op de batterijen, bijv. door radiatoren / direct zonlicht.
- Verwijder de batterijen uit het apparaat als het gedurende een langere periode niet wordt gebruikt!

Kans op beschadiging van het apparaat

• Gebruik uitsluitend het aangegeven type batterij!
  Let bij het plaatsen op de juiste polariteit! Deze wordt in het batterijvak aangegeven!
  Reinig zo nodig eerst de contacten van de batterijen en het apparaat voordat u deze plaatst!
• Verwijder lege batterijen meteen uit het apparaat!

Correct gebruik

De draadloze bewegingsmelder is uitsluitend bedoeld om bewegende warmtebronnen in droge ruimtes binnenshuis te registreren en bij het triggeren een melding aan de BrematicPRO-gateway te geven. De geregistreerde beweging wordt gedurende 1 minuut in de app weergegeven.

Informatie over de draadloze werking

Dit apparaat werkt volgens het 868.3 MHz draadloze privé-protocol. De overdracht geschiedt op een niet exclusieve manier, daarom kunnen storingen niet worden uitgesloten. De reikwijdte in gebouwen kan sterk afwijken van die in de vrije ruimte. Behalve het zendvermogen en de ontvangst-eigenschappen van de ontvanger spelen omgevingsinvloeden zoals bijv. luchtvochtigheid naast de bouwtechnische bedingingen ter plaatse een belangrijke rol.

De reikwijdte kan voor een deel aanzienlijk worden beperkt door:

• wanden van hout, gips, beton, gewapend beton
• nabijheid van metaalhoudende en geleidende voorwerpen
• breedbandstoringen bijv. in woongebieden (DECT-telefoons, mobiele telefoons, draadloze koptelefoons, draadloze luidsprekers, draadloze weerstations, babyfoons)
• nabijheid van elektrische motoren, transformatoren, netadapters, computers

Duty cycle (arbeidscyclus)

De duty cycle is een wettelijk geregelde begrenzing van de zendtijd van apparaten die zenden in het 868 MHz bereik. Dat moet zorgen voor een probleemloze werking van apparaten die in het 868 MHz bereik werken. De maximale zendtijd van elk afzonderlijk apparaat bedraagt 1% van een uur (dus 36 seconden / uur). Na het bereiken van de 1%-limiet kan geen signaal worden verzonden tot de tijdsgrens van de duty cycle is verstreken, dus na een uur.

Omvang van de levering

1 x draadloze bewegingsmelder
2 x batterij LR6 / AA / mignon 1,5 V
3 x schroef
3 x plug
1 x kleefpad
1 x beknopte handleiding
1 x gebruiksaanwijzing (digitaal, als download)

Technische gegevens

Aanduiding product: BM 868 01 3726

Art.nr.: 1294150

Draadloze frequentie: 868.3 MHz

Frequentieband: 868.1 - 868.5 MHz

Max. zendvermogen: < 20 mW

Duty cycle: <1 % per uur

Reikwijdte: ca. 10 m

Detectiehoek: ca. 130°

Voedingsspanning: 2 x 1,5 V LR6 / AA / mignon

Stroomopname: 30 mA max.

Levensduur van de batterij: ca. 2 jaar (typ.)

Omgevingstemperatuur: 0 °C tot 35 °C

Beschermingsgraad: IP20

Reikwijdte zonder obstakels: ca. 100 m

Afmetingen (b x h x d): 85,7 x 64 x 32,4 mm

Gewicht: 96 g

Technische wijzigingen voorbehouden.

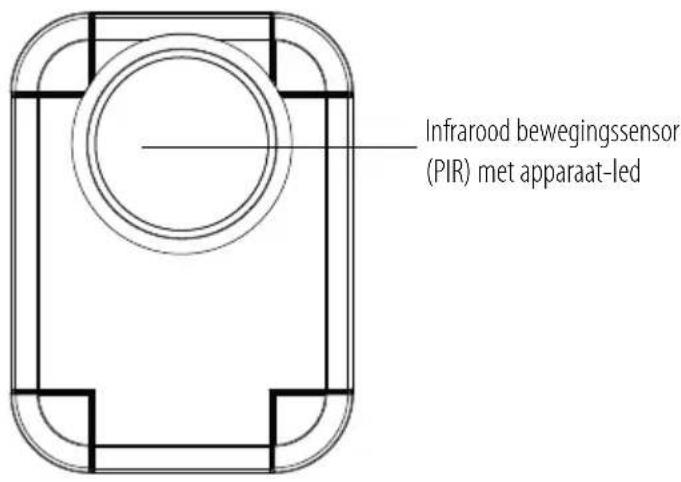

Apparaatoverzicht Voorkant

Infrarood bewegingssensor (PIR) met apparaat-led

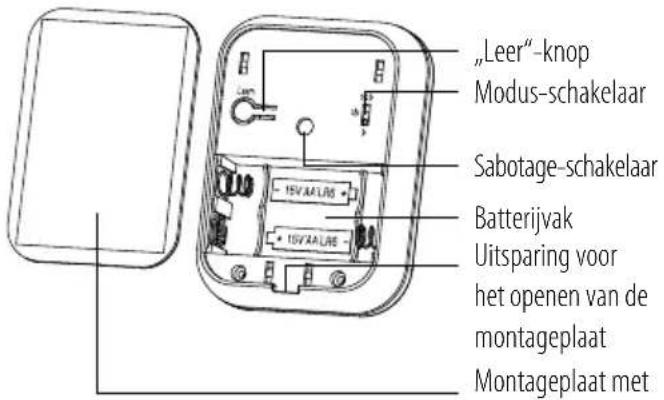

Achterkant

"Leer"-knop Modus-schakelaar Sabotage-schakelaar Batterijvak Uitsparing voor het openen van de montageplaat Montageplaat met

Bedieningselementen Modus-schakelaar

Met de modus-schakelaar bepaalt u op welke tijden de draadloze bewegingsmelder actief moet zijn. Daarmee wordt de gevoeligheid van de sensor voor warmte en licht aangepast aan de omstandigheden in de omgeving. U heeft de volgende opties:

) Nacht

* Dag

(*) Dag + nacht (24 uur)

Sabotage-schakelaar

De sabotage-schakelaar geeft een melding aan de BrematicPRO-gateway zodra de draadloze bewegingsmelder van de wandhouder wordt afgehaald. De sabotage-schakelaar moet misbruik of het on-bevoegd verwijderen van het apparaat voorkomen.

„Leer“-knop

Door het indrukken van de „leer“-knop wordt het apparaat in de leermodus gebracht om zo via de BrematicPRO-gateway te worden opgenomen in het Home Automation Systems BrematicPRO.

Batterij plaatsen / vervangen

15V/AM1.80 15V/AM1.80

2 x 1,5 V-batterijen (type AA)

De bewegingsmelder wordt gevoed door twee 1,5 V-batterijen (type AA).

• Til het deksel van het batterijvak / de montageplaat via de uitsparing met een kleine schroevendraaier of soortgelijk gereedschap op en verwijder het volledig.
  ○ Verwijder zo nodig de lege batterijen.
  ○ Plaats de batterijen in het batterijvak (let op de juiste polariteit). Let hierbij op de markering in het batterijvak.
• Sluit de montageplaat totdat deze hoorbaar vastklikt nadat de bewegingsmelder in het BrematicPRO-systeem is opgenomen. De bewegingsmelder is klaar voor gebruik.

Opmerking: als de batterijen leeg zijn, knippert de apparaat-led achter de sensor-afdekking elke seconde.

Montage zonder te boren

Opmerking: controleer voor de montage of het product zich binnen de reikwijdte van de gateway bevindt.

• Gebruik de kleefpad om de draadloze bewegingsmelder zonder te boren op de daarvoor bestemde montageplek te bevestigen.
  ○ Zorg voor een schoon, stof- en vetvrij montagevlak.
  Vermijd montage op plekken die snel warm kunnen worden (bijv. door zonlicht) omdat het kleefband dan los kan laten.

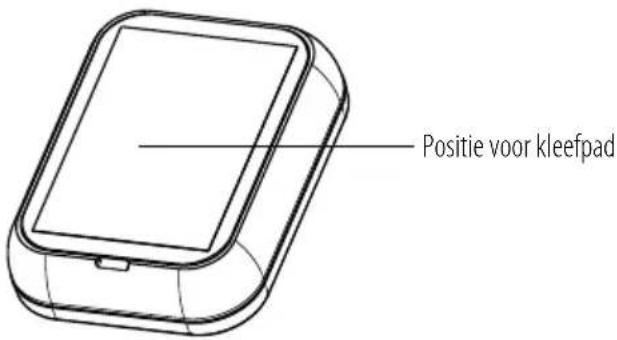

Positie voor kleefpad

Montage door te schroeven

Opmerking: controleer voor de montage of het product zich binnen de reikwijdte van de gateway bevindt.

⚠️ VOORZICHTIG! KANS OP EEN ELEKTRISCHE SCHOK!

Let erop dat u tijdens de montage geen stroomleidingen in de wand beschadigt.

Het apparaat is voorzien van een montageplaat die een wand- of plafondmontage mogelijk maakt.

Opmerking: richt het apparaat niet direct op ramen, verwarming of andere warmtebronnen, aangezien dit een vals alarm kan veroorzaken.

Kies een geschikte montagepositie voor het apparaat in de te bewaken ruimte.

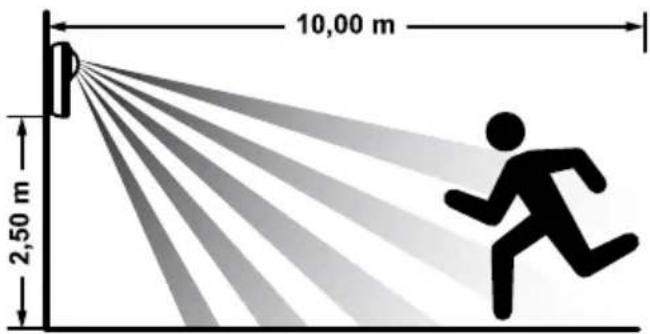

Opmerking: het detectiebereik van de sensor bedraagt ca. 130° en heeft een reikwijdte van ca. 10 meter bij een optimale montagehoogte van 2,5 meter.

10,00 m 2,50 m

Opmerking: een geringere montagehoogte vermindert de reikwijdte.

○ Markeer met een pen drie boorgaten op de wand met behulp van de montageplaat.
- Boor de gemarkeerde gaten en voorzie ze van de pluggen.

Opmerking: bij montage op een houten ondergrond gebruikt u een 1,5-2 mm boor. U heeft dan geen pluggen nodig.

○ Schroef de montageplaat met de meegeleverde schroeven aan de wand.
Druk de draadloze bewegingsmelder op de montageplaat totdat deze hoorbaar vastklikt.

App / pc-software BrematicPRO downloaden

De Brennenstuhl Home Automation System BrematicPRO wordt via de app / pc-software BrematicPRO aangestuurd. De app is in de App Store en in de Google Play Store gratis verkrijgbaar. De pc-software kunt u op www.brematic.com/nl/service downloaden.

Meer informatie over de app en de bediening ervan vindt u op www.brematic.com/nl/service.

Bewegingsmelder koppelen aan de BrematicPRO-gateway

Door het opnemen in het Home Automation Systems BrematicPRO via de BrematicPRO-gateway is het mogelijk om met behulp van de app / pc-software BrematicPRO software-functies te gebruiken. Na het triggeren van de sensor kunnen via de app / pc-software acties (task) worden uitgevoerd. Er kan bijvoorbeeld een draadloze schakel-actor worden ingeschakeld of een e-mail worden verzonden.

De BrematicPRO-app of pc-software is geinstalleerd en geopend. De BrematicPRO-gateway is bedrijfsklaar.

○ Houd een minimale afstand aan van 50 cm tussen het apparaat en de gateway.
○ Open het menu „Instellingen“.
○ Kies het vertrek waarin u het apparaat wilt gebruiken.
○ Selecteer „Apparaattoevoegen“.
○ Kies frequentieband „868 MHz“.
Kies bij „Nieuw apparaat“ de optie „Sensor / Melder“ en bevestig uw keuze met „Verder“.
○ Volg de aanwijzingen op uw beeldscherm.
○ Houd de „leer“-knop op het apparaat 3 seconden lang ingedrukt.
○ Voer een naam in voor het apparaat, bijv. „Bewegingsmelder woonkamer“.
○ Selecteer „Apparaat toevoegen“ om het apparaat aan het vertrek te koppelen.
○ Vervolgens via „Terug“ het submenu verlaten, dan op „Gereed“ klikken om het leerproces af te sluiten.

De bewegingsmelder is nu opgenomen in het Home Automation Systems BrematicPRO.

Meer informatie over de app en de bediening ervan vindt u op: www.brematic.com/nl/service

Apparaat reinigen

○ Reinig het apparaat met een droge, pluisvrije doek. Bij sterke verontreiniging kunt u de doek iets vochtig maken.
- Gebruik voor de reiniging geen reinigers die oplosmiddelen bevatten. Anders kan het oppervlak en de opdruk van het product beschadigd raken.
○ Dompel het apparaat nooit in water of andere vloeistoffen. Anders kan het apparaat beschadigd raken.

Storingen oplossen

Probleem Mogelijkeoorzaak		Storingen oplossen
Apparaat werkt niet.	Batterij is leeg.	Nieuwe batterij plaatsen.
Bewegingsmeldermeldt geen bewe-ging	Verkeerde modus geselecteerd.	Modus × /) × ) controleren.Registratiebereik controleren.
	Apparaat bevindt zich buiten bereik van de gateway.	Afstand tot de gate-way verkleinen.
Bewegingsmeldergeeft vals alarm.	Plotselinge temperatuurveranderingen in het vertrek.	Modus × /) × ) veranderen.Montageplek veranderen.

Afvoer

De verpakking bestaat uit milieuvriendelijke grondstof- fen die u via de plaatselijke recyclingcontainers kunt afvoeren.

Uw gemeentelijke overheid verstrekt informatie over de mogelijkheden om het uitgediende product af te voeren.

Gooi het afgedankte product omwille van het milieu niet weg via het huisvuil, maar geef het af bij de daar- voor bestemde depots. Over inzamel-depots en hun openingstijden kunt u zich bij de desbetreffende be- voegde instanties informeren.

Defecte of lege batterijen moeten volgens richtlijn 2006/66/EG en eventuele veranderingen daarop worden gerecycled. Geef batterijen en / of het apparaat af bij de daarvoor ingerichte inzamel-depots.

Milieuschade door onjuiste afvoer van de batterijen!

Batterijen mogen niet via het huisafval worden afgevoerd. Ze kunnen giftige zware metalen bevatten en vallen onder het chemisch afval. De chemische symbolen van de zware metalen zijn: Cd = cadmium, Hg = kwik, Pb = lood. Geef lege batterijen daarom af bij een gemeentelijk inzamelpunt.

Service

Bij vragen over het product kunt u contact met ons opnemen via www.brematic.com/nl/service. Tel.: [phone] (gratis)

Fabrikant

Conformiteitsverklaring

Hiermee verklaren wij, de firma Hugo Brennenstuhl GmbH & Co.KG, dat de draadloze installatie type BM868 01 3726 voldoet aan de richtlijn 2014/53/EU en 2011/65/EU (RoHS II). De volledige tekst van de EU-conformiteitsverklaring staat ook via het volgende internetadres ter beschikking: www.brematic.com/nl/service/konformitaetserklaerung/ke_1294150.pdf

Dit apparaat voldoet aan de wettelijke, nationale en Europese eisen. Alle vermelde bedrijfsnamen en product-aanduidingen zijn handelsmerken van de desbetreffende eigenaar.

Alle rechten voorbehouden.
