MANUALE UTENTE BrematicPRO BM 868 01 BRENNENSTUHL

Rilevatore di movimento via radio

Manuale di istruzioni

IT Manuale di istruzioni....Pagina 27

IT Rilevatore di movimento via radio 868.3 MHz

Legenda dei pittogrammi utilizzati....Pagina 28

Avvertenze in materia di sicurezza....Pagina 28

Particolari indicazioni di sicurezza nell'uso delle batterie ...... Pagina 28

Uso conforme alle prescrizioni ......Pagina 29

Informazioni sul funzionamento radio....Pagina 29

Duty Cycle....Pagina 29

Contenuto della confezione ......Pagina 29

Dati tecnici....Pagina 29

Panoramica dell'apparecchio....Pagina 30

Lato anteriore ......Pagina 30

Lato posteriore ...... Pagina 30

Elementi di comando....Pagina 30

Interruttore per modalità di esercizio....Pagina 30

Interruttore antimanomissione ......Pagina 30

Tasto di configurazione....Pagina 30

Inserimento / Sostituzione della batteria....Pagina 30

Montaggio senza trapano....Pagina 30

Montaggio con collegamento a vite....Pagina 31

Scaricare la app /il software per PC BrematicPRO ......Pagina 31

Configurazione del rilevatore di movimento al gateway BrematicPRO....Pagina 31

Pulizia del dispositivo ...... Pagina 32

Eliminazione dei guasti ...... Pagina 32

Assistenza....Pagina 32

Produttore......Pagina 32

Dichiarazione di conformità....Pagina 32

Legenda dei pittogrammi utilizzati
	Leggere il manuale di istruzioni per l'uso!		Lo smaltimento improprio delle batterie può causare danni all'ambiente!
	Attenzione! Pericolo di esplosione!		Smaltire l'imballaggio e l'apparecchio in modo ecocompatibile!
	Osservare le avvertenze e le indicazioni in materia di sicurezza!

Avvertenze in materia di sicurezza

del prodotto. Prima di utilizzare l'apparecchio, familiarizzare con tutte le avvertenze per l'uso e la sicurezza. Utilizzare l'apparecchio solo come descritto e per i campi di applicazione indicati. In caso di cessione a terzi del prodotto, consegnare anche tutta la documentazione.

AVVERTIMENTO!

PERICOLO DI MORTE E DI

INCIDENTE PER BAMBINI E INFANTI! Non lasciare mai i bambini privi di sorveglianza con il materiale di imballaggio.

Sussiste un pericolo di soffocamento a causa dell'ingerimento o dell'inalazione di piccole componenti o pellicole. Spesso i bambini sottovalutano i pericoli. Tenere sempre l'apparecchio fuori dalla portata dei bambini. Esso non è un giocattolo.

• Questo apparecchio può essere usato da bambini a partire dagli 8 anni di età e da persone con capacità fisiche, sensoriali o mentali limitate, oppure senza esperienza e conoscenza in merito, qualora sorvegliati o istruiti circa un uso sicuro dell'apparecchio e che comprendano i pericoli ad esso connessi. I bambini non possono giocare con questo apparecchio. La pulizia e la manutenzione non possono essere eseguite da bambini senza la supervisione di un adulto.
  Utilizzare l'apparecchio solamente in un ambiente asciutto e privo di polvere.
  Utilizzare l'apparecchio solamente in ambienti interni.
  Non esporre l'apparecchio a condizioni sfavorevoli, quali:

- umidità,

• luce solare costante,

• radiazione termica,

• freddo,

• vibrazioni.

ATTENZIONE! PERICOLO DI LESIONI!

Non aprire l'alloggiamento. L'apparecchio non contiene componenti che necessitano di manutenzione.
Non mettere in funzione l'apparecchio in caso di danni visibili.
Si declina ogni responsabilità per danni a cose e persone causati da un uso improprio o dall'inosservanza delle avvertenze di sicurezza! In suddetti casi decade il diritto di garanzia!
- Un utilizzo diverso da quello indicato nel presente manuale danneggia l'apparecchio. Non eseguire modifiche strutturali all'apparecchio. Ciò ne comprometterebbe la sicurezza quando in funzione.

Particolari indicazioni di sicurezza nell'uso delle batterie

AVVERTIMENTO!

PERICOLO DI MORTE!

Le batterie vanno tenute lontane dalla portata dei bambini. In caso di ingerimento consultare subito un medico!

ATTENZIONE! PERICOLO DI ESPLOSIONE!

Non ricaricare mai batterie non ricaricabili, non mandarle in cortocircuito e / o aprirle!

Non gettare mai le batterie nel fuoco o in acqua!
Non esporre le batterie ad alcuna pressione meccanica!

In caso di perdite dalle batterie, rimuovere queste ultime subito dall'apparecchio per evitare danni!
- Evitare il contatto con pelle, occhi e mucose! In caso di contatto con gli acidi delle batterie sciacquare subito le aree colpite con acqua pulita e consultare immediatamente un medico!
Utilizzare solamente batterie dello stesso tipo! Non mischiare le batterie nuove con quelle vecchie!
- Evitare condizioni e temperature estreme che potrebbero ripercuotersi sulle batterie, quali ad esempio la vicinanza a caloriferi / irraggiamento solare diretto.
- Rimuovere le batterie dall'apparecchio qualora non venissero utilizzate per lungo tempo!

Rischio di danni all'apparecchio

Utilizzare esclusivamente il tipo di batteria indicato!
Osservare la polarità corretta quando si inseriscono! Questa è indicata nel vano portabatterie!
Se necessario, pulire i contatti della batteria e dell'apparecchio prima dell'inserimento!
Rimuovere immediatamente dall'apparecchio le batterie esaurite!

Uso conforme alle prescrizioni

Il rilevatore di movimento radiocomandato serve esclusivamente a rilevare fonti di calore in movimento in ambienti interni asciutti e ad emettere una comunicazione al gateway BrematicPRO in caso di rilevamento. Il rilevamento di un movimento viene visualizzato nell'app per 1 minuto.

Informazioni sul funzionamento radio

Questo dispositivo funziona con il protocollo radio proprietario di 868.3 MHz. La trasmissione radio avviene su un percorso di trasmissione non esclusivo, pertanto non si possono escludere interferenze. Il raggio di ricezione all'interno di edifici può variare molto da quello all'aperto. Oltre alla potenza di trasmissione e alle caratteristiche di ricezione dei ricevitori, anche gli agenti atmosferici come ad es. l'umidità svolgono un ruolo importante, accanto alle circostanze costruttive presenti in loco.

Il raggio di ricezione può essere in parte notevolmente ridotto mediante:
- pareti in legno, gesso, cemento o cemento armato
• prossimità di oggetti metallici e conduttori
- disturbi di funzionamento ad es. in ambienti domestici (telefoni DECT, telefoni cellulari, cuffie senza filo, altoparlanti radio, stazioni radio metereologiche, sistemi di sorveglianza neonati)
• prossimità di motori elettrici, trasformatori, alimentatori, computer

Duty Cycle

Duty cycle indica una limitazione del tempo di trasmissione dei dispositivi che trasmettono nella frequenza di 868 MHz, regolata da rispettive direttive di legge. Con questo viene garantito un corretto funzionamento del dispositivo operante nella frequenza di 868 MHz. Il tempo di trasmissione massimo di un dispositivo è dell'1 % di un'ora (corrispondente a 36 secondi / ora). Al raggiungimento del limite dell'1 % non possono essere trasmessi segnali, fino al termine della limitazione temporale del Duty Cycle, cioè dopo un'ora.

Contenuto della confezione

1 x rilevatore di movimento via radio
2 x batterie LR6 / AA / mignon da 1,5 V
3 x viti
3 x tasselli
1 x cuscinetto adesivo
1 x guida rapida
1 x manuale di istruzioni per l'uso (digitale, per il download)

Dati tecnici

Denominazione prodotto: BM 868 01 3726

Art. n°: 1294150

Frequenza radio: 868.3 MHz

Banda di frequenza: 868.1 - 868.5 MHz

Potenza max. di trasmissione: < 20 mW

Ciclo di lavoro: < 1 % all'ora

Raggio di ricezione: ca. 10 m

Angolo di rilevamento: ca. 130°

Tensione di alimentazione: 2 x 1,5 V LR6 / AA / mignon
Corrente assorbita: max. 30 mA
Durata batterie: ca. 2 anni (solitam.)
Temperatura ambiente: da 0 °C a 35 °C
Grado di isolamento: IP20
Raggio di ricezione a
campo aperto: ca. 100 m
Dimensioni (L x H x P): 85,7 x 64 x 32,4 mm
Peso: 96 g

Ci riserviamo il diritto di apportare modifiche di carattere tecnico.

Panoramica dell'apparecchio Lato anteriore

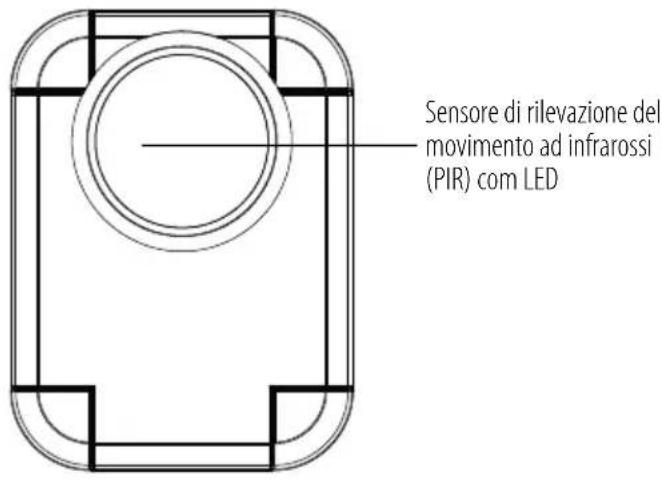

Sensore di rilevazione del movimento ad infrarossi (PIR) com LED

Lato posteriore

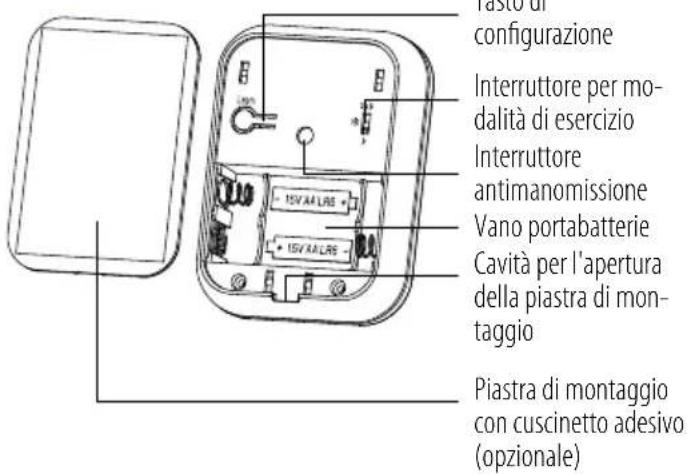

Rasto di configurazione Interruttore per modalità di esercizio Interruttore antimanomissione Vano portabatterie Cavita per l'apertura della piastra di montaggio Piastra di montaggio con cuscinetto adesivo (opzionale)

Elementi di comando

Interruttore per modalità di esercizio

Con l'interruttore che attiva la modalità di esercizio è possibile stabilire a quali ore del giorno è attivo il rilevatore di movimento radiocomandato. In questo modo la sensibilità del sensore viene adeguata al calore e all'illuminazione dell'ambiente circostante. Si hanno a disposizione le seguenti opzioni:

) Notturno

Diurno

(*) Diurno + Notturno (24h)

Interruttore antimanomissione

Non appena il rilevatore di movimento radiocomandato viene rimosso dal supporto a parete, l'interruttore antimanomissione invia una notifica al gateway BrematicPRO. L'interruttore antimanomissione serve ad evitare abusi o rimozioni del dispositivo da parte di estranei.

Tasto di configurazione

Premendo il tasto di configurazione, il dispositivo commuta in modalità di configurazione per essere collegato al sistema di automazione domestica BrematicPRO tramite il gateway BrematicPro.

Inserimento / Sostituzione della batteria

5V/4A1/86 5V/4A1/86

Il rilevatore di movimento funziona con due batterie da 1,5 V (tipo AA).

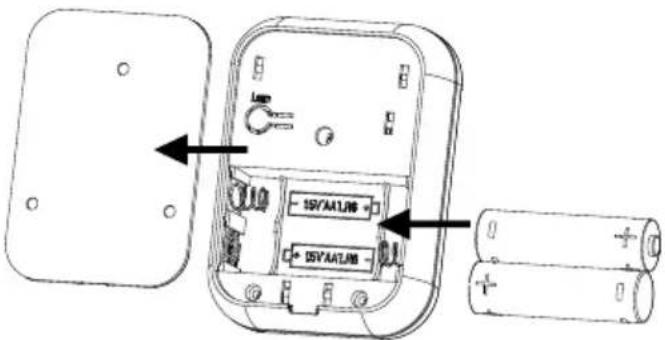

• Sollevare il coperchio del vano portabatterie / piastra di montaggio dalla fessura con un piccolo cacciavite o un utensile simile e prelevarlo completamente.
  ○ Rimuovere le batterie usurate.
  ○ Inserire le batterie nel vano portabatterie con la corretta polarità. Osservare qui il segno nel vano portabatterie.
• Dopo aver configurato il rilevatore di movimento al sistema BrematicPRO, chiudere la piastra di montaggio fino a sentire lo scatto dell'incastro.

Il rilevatore di movimento è ora pronto all'uso.

Nota: in caso di batterie scariche, il dispositivo LED situato dietro la copertura del sensore lampeggia ogni secondo.

Montaggio senza trapano

Nota: prima del montaggio verificare che il prodotto si trovi all'interno del raggio di ricezione del gateway.

Utilizzare il cuscinetto adesivo per fissare il rilevatore di movimento radiocomandato al punto di fissaggio appropriato senza il necessario uso del trapano.
- Fare attenzione che la superficie di montaggio sia pulita e libera da polvere e grassi.
- Evitare luoghi di montaggio che si trovano sotto forte condizionamento termico (ad es. raggi solari), poiché questo può allentare l'adesione del cuscinetto adesivo.

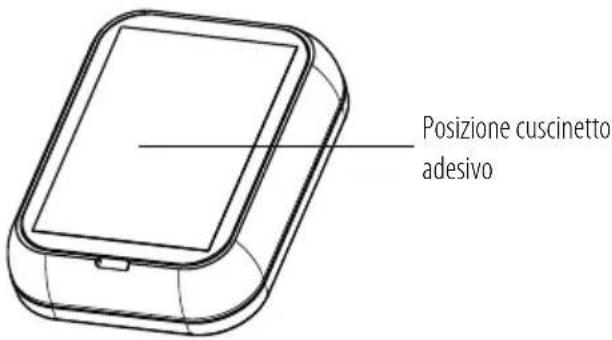

Posizione cuscinetto adesivo

Montaggio con collegamento a vite

Nota: prima del montaggio verificare che il prodotto si trovi all'interno del raggio di ricezione del gateway.

ATTENZIONE! PERICOLO DI FOLGORAZIONE!

Durante il montaggio fare attenzione a non danneggiare tubazion sotto corrente poste nella parete.

L'apparecchio è munito di una piastra di montaggio che consente un montaggio a parete o sul soffitto.

Nota: non rivolgere l'apparecchio direttamente verso finestre, termosifoni o altre fonti di calore poiché altrimenti potrebbero scattare dei falsi allarmi.

○ Selezionare una posizione adatta al montaggio per l'apparecchio nel locale da sorvegliare.

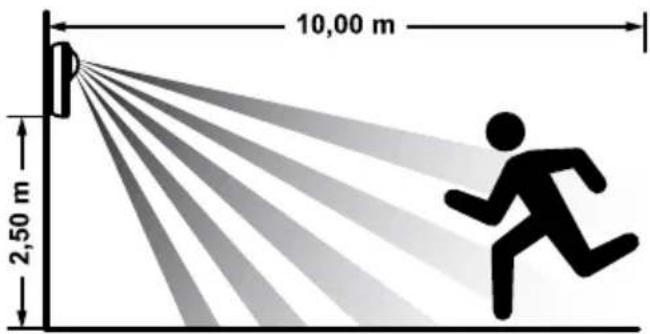

Nota: l'area di rilevamento del sensore ammonta a ca. 130° e un raggio di ricezione di ca. 10 metri ad un'altezza di montaggio ideale pari a 2,5 metri.

10,00 m 2,50 m

Nota: un'altezza esigua riduce il raggio di ricezione.

Segnare sulla parete con una matita i tre fori di trapanatura con l'ausilio della piastra di montaggio.
○ Trapanare i fori segnati con un trapano adeguato e inserire gli stop.

Nota: per montaggio su pareti in legno utilizzare una punta di trapano da 1,5-2 mm. Non sono necessari gli stop.

○ Avvitare la piastra di montaggio con le viti in dotazione.
Premere il rilevatore di movimento sulla piastra di montaggio fino a quando non si sente lo scatto dell'incastro.

Scaricare la app / il software per PC BrematicPRO

Il sistema di automazione domestica BrematicPRO di Brennenstuhl viene comandato tramite app o software BrematicPRO da PC. La app è disponibile gratuitamente nell'App Store e nel Google Play Store. Il software PC può essere scaricato su www.brematic.com/it/service.

Scarica su

App Store

DISPONIBILE SU

Google Play

Ulteriori informazioni sulla app e sul comando sono disponibili su www.brematic.com/it/service.

Configurazione del rilevatore di movimento nal gateway BrematicPRO

Per il collegamento al sistema di automazione domestica BrematicPRO mediante il gateway BrematicPRO è inoltre possibile, con l'aiuto della app / software PC BrematicPRO, utilizzare le funzioni basate su software. Dopo l'attivazione del sensore è possibile attivare operazioni (task) tramite la app / il software pc. Ad es. è possibile accendere un interruttore radio o inviare una e-mail.

La app o il software per PC BrematicPro è installato e aperto. Il gateway BrematicPRO è pronto per l'esercizio.

• Mantenere una distanza minima tra il dispositivo e il gateway di almeno 50 cm.
  ○ Aprire il menu "Impostazioni".
  ○ Selezionare il locale dove voler utilizzare il dispositivo.
  ○ Selezionare "Aggiungi dispositivo".
  ○ Selezionare la banda di frequenza "868 MHz".
  ○ Selezionare sotto "Nuovo dispositivo" la voce "Sensore / Rilevatore" e confermare la scelta con Avanti.
  ○ Seguire le istruzioni sul display.
  Premere e tenere premuto il tasto di impostazione sul dispositivo per 3 secondi.
  ○ Inserire una denominazione per il dispositivo, ad es. "Rilevatore di movimento soggiorno".
  ○ Selezionare "aggiungi" per assegnare il dispositivo al locale.
  ○ Abbandonare in seguito il locale premendo "Indietro"; premere infine "Fine" per terminare la procedura di configurazione.

Il rilevatore di movimento è ora connesso al sistema di automazione domestica BrematicPRO.

Ulteriori informazioni sulla app e sul comando sono disponibili su: www.brematic.com/it/service

Pulizia del dispositivo

○ Pulire il dispositivo con un panno asciutto e privo di pelucchi. In caso di incrostazioni è possibile inumidire leggermente il panno.
Per la pulizia non utilizzare detersivi contenenti solventi. Si potrebbe altrimenti danneggiare le superfici e le scritte del dispositivo.
○ Non immergere mai l'apparecchio in acqua o in altri liquidi. In caso contrario, può subire danni.

Eliminazione dei guasti

Problema Possibile causa Eliminazione
		dei guasti
L'apparecchio non funziona.	Batteria scarica.	Inserire la nuova batteria.
Il rilevatore di movimento non rileva alcun movimento	Errata modalità di esercizio selezionata.	Controllare modalità */*)*) Controllare il campo di rilevamento.
	Dispositivo al di fuori del raggio di ricezione del gateway.	Ridurre la distanza dal gateway.
Il rilevatore di movimento si attiva involontariamente.	Improvvisi sbalzi di temperatura nella stanza.	Modificare modalità */*)*) Cambiare sede di montaggio.

Smaltimento

L'indallaggio è composto da materiali ecologici che possono essere smaltiti presso i siti di raccolta locali per il riciclo.

Informarsi presso l'amministrazione comunale o locale circa le possibilità di smaltimento del prodotto usato.

Per questioni di tutela ambientale non gettare il prodotto usato tra i rifiuti domestici; provvedere invece al suo corretto smaltimento. Presso l'amministrazione competente è possibile ricevere informazioni circa i siti di raccolta e i relativi orari di apertura.

Le batterie difettose o esauste devono essere riciclate nel rispetto della direttiva 2006/66/CE e relative modifiche. Smaltire le batterie e / o l'apparecchio presso gli enti di raccolta indicati.

Lo smaltimento improprio delle batterie può causare danni all'ambiente!

Le batterie non devono essere smaltite nella spazzatura domestica. Possono contenere metalli pesanti nocivi e sono soggette a smaltimento come rifiuti speciali. I simboli chimici dei metalli pesanti sono i seguenti: Cd = cadmio, Hg = mercurio, Pb = piombo. Provvedere perciò allo smaltimento delle batterie esaurite presso un centro di raccolta comunale.

Assistenza

Per domande sul prodotto prendere contatto tramite

Dichiarazione di conformità

Con la presente l'azienda Hugo Brennenstuhl GmbH & Co.KG dichiara che il tipo di impianto radio BM868 01 3726 è conforme alla direttiva 2014/53/UE e alla direttiva 2011/65/UE (RoHS II). Il testo completo della dichiarazione UE di conformità è disponibile al seguente indirizzo: www.brematic.com/it/service/konformitaetserklaerung/ke_1294150.pdf

Il presente apparecchio è stato realizzato in osservanza dei requisiti legali europei e nazionali. Tutti i nomi delle aziende riportate e le denominazioni dei prodotti costituiscono un marchio di fabbrica del rispettivo titolare.

Tutti i diritti riservati.
