BEDIENUNGSANLEITUNG BrematicPRO BM 868 01 BRENNENSTUHL

Funk-Bewegungsmelder

Bedienungsanleitung

DE Bedienungsanleitung ...... Seite 3

DE Funk-Bewegungsmelder 868.3 MHz

Legende der verwendeten Piktogramme......Seite 4

Sicherheitshinweise......Seite 4

Besondere Sicherheitshinweise beim Umgang mit Batterien....Seite 4

Bestimmungsgemäße Verwendung......Seite 5

Informationen zum Funkbetrieb......Seite 5

Duty Cycle......Seite 5

Lieferumfang......Seite 5

Technische Daten Seite 5

Geräteübersicht......Seite 6

Vorderseite......Seite 6

Rückseite Seite 6

Bedienelemente......Seite 6

Schalter Arbeitsmodus......Seite 6

Sabotage-Schalter......Seite 6

Anlern-Taste......Seite 6

Batterie einlegen / austauschen....Seite 6

Montage ohne Bohrung......Seite 6

Montage durch Verschrauben......Seite 7

App / PC-Software BrematicPRO herunterladen....Seite 7

Bewegungsmelder anlernen an den BrematicPRO Gateway......Seite 7

Gerät reinigen......Seite 8

Fehlerbehebung......Seite 8

Entsorgung......Seite 8

Service......Seite 8

Hersteller Seite 8

Konformitätserklärung......Seite 8

Legende der verwendeten Piktogramme
	Bedienungsanleitung lesen!		Umweltschäden durch falsche Entsorgung der Batterien!
	Vorsicht! Explosionsgefahr!		Entsorgen Sie Verpackung und Gerät umweltgerecht!
	Warn- und Sicherheitshinweise beachten!

Sicherheitshinweise

Benutzung des Gerätes mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte mit aus.

WARNING! LEBENS- UND UNFALLGEFAHR FÜR KLEINKINDER UND KINDER! Lassen Sie Kinder niemals unbe- aufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungs- gefahr durch Verschlucken oder Einatmen von Kleinteilen oder Folien. Kinder unterschätzen häufig die Gefahren. Halten Sie Kinder stets vom Gerät fern. Es ist kein Spielzeug.

- Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

- Betreiben Sie das Gerät nur in trockener und staubfreier Umgebung.

- Betreiben Sie das Gerät nur in Innenräumen.

- Setzen Sie das Gerät keinen ungünstigen Einflüssen aus, wie - Feuchtigkeit,

• ständiges Sonnenlicht,
  • Wärmeeinstrahlung,
  • Kälte,
• Vibrationen.

VORSICHT! VERLETZUNGSGEFAHR!

• Öffnen Sie nicht das Gehäuse. Das Gerät enthält keine zu wartenden Teile.
• Nehmen Sie das Gerät bei sichtbaren Schäden nicht in Betrieb.
• Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt die Gewährleistung / Garantie!
  Eine andere Verwendung als in dieser Anleitung beschrieben, führt zur Beschädigung des Gerätes. Nehmen Sie keine bauliche Veränderung am Gerät vor. Andernfalls kann ein sicherer Betrieb nicht gewährleistet werden.

Besondere Sicherheitshinweise beim Umgang mit Batterien

WARNUNG! LEBENSGEFAHR!

Batterien gehören nicht in Kinderhände. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf!

VORSICHT! EXPLOSIONSGEFAHR! Laden

Sie nicht aufladbare Batterien niemals wieder auf, schließen Sie sie nicht kurz und / oder öffnen Sie

Werfen Sie Batterien niemals in Feuer oder Wasser!
Setzen Sie Batterien keiner mechanischen Belastung aus!

Gefahr des Auslaufens der Batterien

• Im Falle eines Auslaufens der Batterien entfernen Sie diese sofort aus dem Gerät, um Beschädigungen zu vermeiden!
• Vermeiden Sie den Kontakt mit Haut, Augen und Schleimhäuten! Spülen Sie bei Kontakt mit Batteriesäure die betroffenen Stellen sofort mit klarem Wasser und suchen Sie umgehend einen Arzt auf!

• Verwenden Sie nur Batterien des gleichen Typs! Alte Batterien nicht mit neuen mischen!

• Vermeiden Sie extreme Bedingungen und Temperaturen, die auf Batterien einwirken können z. B. auf Heizkörpern / direkte Sonneneinstrahlung.
  Entfernen Sie die Batterien, wenn sie längere Zeit nicht verwendet worden sind, aus dem Gerät!

Gefahr der Gerätebeschädigung

• Ausschließlich den angegebenen Batterietyp verwenden!
  Achten Sie beim Einlegen auf die richtige Polarität! Diese wird im Batteriefach angezeigt!
• Reinigen Sie Batterie- und Gerätekontakt vor dem Einlegen falls erforderlich!
  Entfernen Sie verbrauchte Batterien umgehend aus dem Gerät!

Bestimmungsgemäße Verwendung

Der Funk-Bewegungsmelder dient ausschließlich dazu, sich bewegende Wärmequellen in trockenen Innenräumen zu erfassen und beim Auslösen eine Meldung an den BrematicPRO-Gateway auszugeben. Erkannte Bewegung wird in der App für 1 Minute angezeigt.

Informationen zum Funkbetrieb

Dieses Gerät arbeitet mit dem 868.3 MHz proprietären Funkprotokoll. Die Funkübertragung wird auf einem nicht exklusiven Übertragungsweg realisiert, daher können Störungen nicht ausgeschlossen werden. Die Reichweite in Gebäuden kann stark von der im Freifeld abweichen. Außer der Sendeleistung und Empfangseigenschaften der Empfänger spielen Umwelteinflüsse wie z. B. Luftfeuchtigkeit neben baulichen Gegebenheiten vor Ort eine wichtige Rolle.

Die Reichweite kann teils beträchtlich verringert werden durch:

• Wände aus Holz, Gips, Beton, Stahlbeton
- Nähe zu metallischen und leitenden Gegenständen
- Breitbandstörungen z.B. in Wohngebieten (DECT-Telefone, Mobil-telefone, Funkkopfhörer, Funklautsprecher, Funk-Wetterstationen, Baby-Überwachungssysteme)
- Nähe zu elektrischen Motoren, Trafos, Netzteilen, Computern

Duty Cycle

Der Duty Cycle bezeichnet eine gesetzlich geregelte Sendezeitbegrenzung von Geräten, die im 868 MHz Bereich senden. Dadurch soll ein reibungsloser Betrieb der im 868 MHz Bereich arbeitenden Geräte gewährleistet werden. Die maximale Sendezeit eines jeden Gerätes beträgt 1 % einer Stunde (entspricht 36 Sekunden / Stunde). Nach

Erreichen des 1 %-Limits kann nicht gesendet werden, bis zeitliche Begrenzung des Duty Cycles beendet ist, sprich nach einer Stunde.

Lieferumfang

1 x Funk-Bewegungsmelder
2 x Batterie LR6 / AA / Mignon 1,5 V
3 x Schrauben
3 x Dübel
1 x Klebepad
1 x Kurzanleitung
1 x Bedienungsanleitung (digital, als Download)

Technische Daten

Bezeichnung Produkt: BM 868 01 3726

Art. Nr.: 1294150

Funk-Frequenz: 868.3 MHz

Frequenzband: 868.1 - 868.5 MHz

Max. Sendeleistung: < 20 mW

Duty Cycle: <1% pro h

Reichweite: ca. 10 m

Erfassungswinkel: ca. 130°

Versorgungsspannung: 2 x 1,5V LR6 / AA / Mignon

Stromaufnahme: 30 mA max.

Batterielebensdauer: ca. 2 Jahre (typ.)

Umgebungstemperatur: 0 °C bis 35 °C

Schutzart: IP20

Reichweite Freifeld: ca. 100 m

Abmessungen (B x H x T): 85,7 x 64 x 32,4 mm

Gewicht: 96 g

Technische Änderungen vorbehalten.

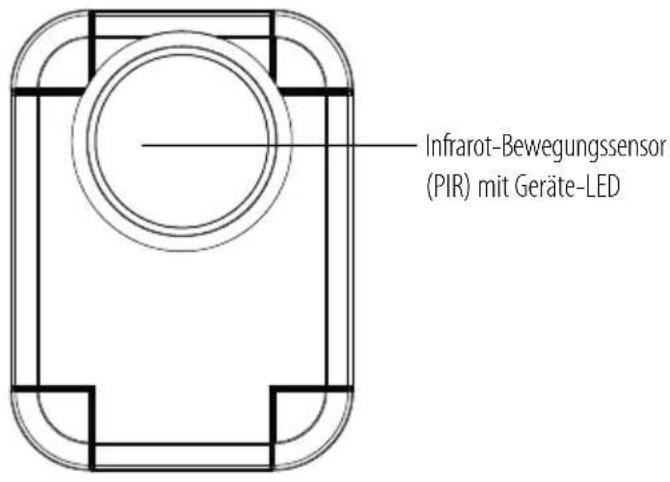

Geräteübersicht Vorderseite

Infrarot-Bewegungssensor (PIR) mit Geräte-LED

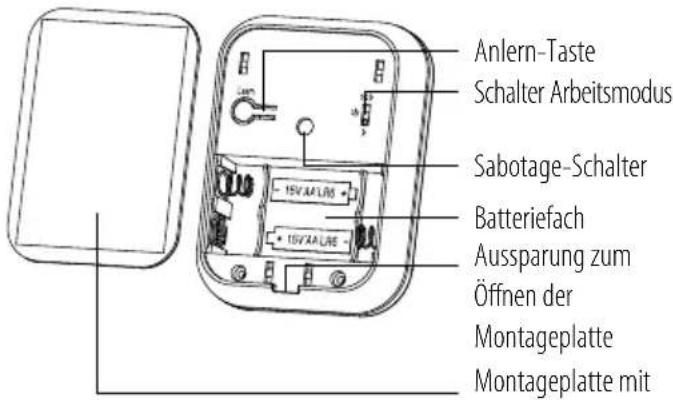

Rückseite

Anlern-Taste Schalter Arbeitsmodus Sabotage-Schalter Batteriefach Aussparung zum Öffnen der Montageplatte Montageplatte mit

Bedienelemente

Schalter Arbeitsmodus

Über den Schalter Arbeitsmodus legen Sie fest, zu welcher Tageszeit der Funk-Bewegungsmelder aktiv ist. Damit wird die Empfindlichkeit des Sensors auf Wärme und Licht den Umgebungsbedingungen angepasst. Sie haben folgende Optionen:

) Nacht

* Tag

*) Tag + Nacht (24 h)

Sabotage-Schalter

Der Sabotage-Schalter gibt eine Meldung an den BrematicPRO Gateway aus, sobald der Funk-Bewegungsmelder von der Wandhalterung entfernt wird. Der Sabotage-Schalter soll Missbrauch oder fremdes Entfernen des Gerätes verhindern.

Anlern-Taste

Durch Drücken der Anlern-Taste wird das Gerät in den Anlernmodus versetzt, um in das Home Automation Systems BrematicPRO über den BrematicPRO Gateway eingebunden zu werden.

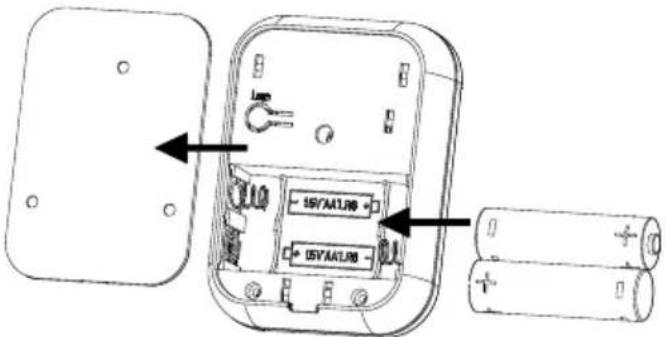

Batterie einlegen / austauschen

2 x 1,5 V-Batterien (Typ AA)

Der Bewegungsmelder wird mit zwei 1,5 V-Batterien (Typ AA) betrieben.

○ Heben Sie den Batteriefachdeckel / Montageplatte über die Aussparung mit einem kleinem Schraubendreher oder ähnlichem Werkzeug an und heben Sie ihn vollständig ab.
○ Entfernen Sie ggf. die verbrauchten Batterien.
○ Legen Sie die Batterien polrichtig in das Batteriefach. Achten Sie dabei auf die Markierung im Batteriefach.
Schließen Sie die Montageplatte, bis sie hörbar einrastet, nachdem Sie den Bewegungsmelder in BrematicPRO System eingelernt haben.

Der Bewegungsmelder ist betriebsbereit.

Hinweis: Bei verbrauchten Batterien blinkt die Geräte-LED im Sekundentakt hinter der Sensorabdeckung.

Montage ohne Bohrung

Hinweis: Prüfen Sie vor der Montage, ob sich das Produkt im Reichweitenbereich des Gateways befindet.

○ Verwenden Sie das Klebepad, um den Funk-Bewegungsmelder am geeigneten Befestigungsort ohne Bohrung zu befestigen.
○ Achten Sie auf eine saubere, staub- und fettfreie Montagefläche.
○ Vermeiden Sie Montageorte, die unter stärkerem Wärmeeinfluss (z. B. Sonnenlicht) stehen, da sich das Klebeband lösen kann.

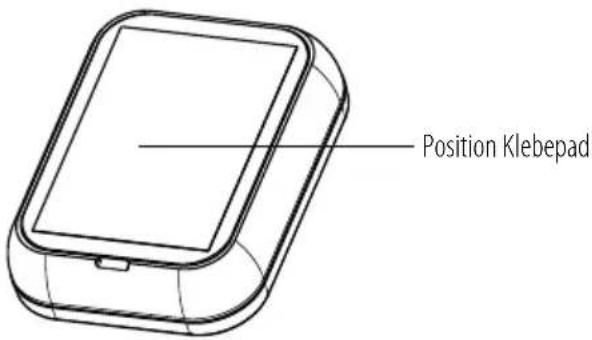

Position Klebepad

Montage durch Verschrauben

Hinweis: Prüfen Sie vor der Montage, ob sich das Produkt im Reichweitenbereich des Gateways befindet.

VORSICHT! STROMSCHLAGGEFAHR!

Achten Sie darauf, dass Sie bei der Montage keine stromführende Leitungen in der Wand beschädigen.

Das Gerät ist mit einer Montageplatte ausgestattet, die eine Wand- oder Deckenmontage zulässt.

Hinweis: Richten Sie das Gerät nicht direkt auf Fenster, Heizungen oder sonstige Wärmequellen aus, da es sonst zu Fehlalarmen kommen kann.

○ Wählen Sie eine geeignete Montageposition für das Gerät im zu überwachenden Raum aus.

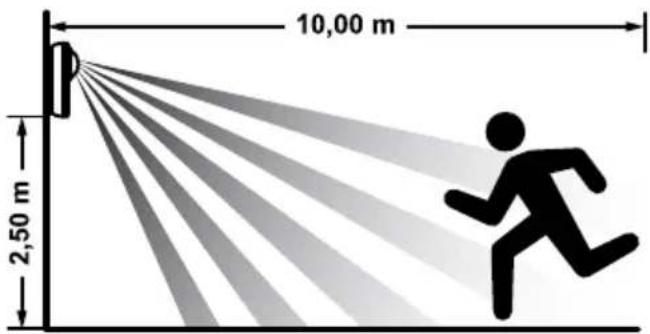

Hinweis: Der Erfassungsbereich des Sensor beträgt ca. 130° und einer Reichweite von ca. 10 Meter bei einer optimalen Montagehöhe von 2,5 Meter.

10,00 m 2,50 m

Hinweis: Eine geringere Montagehöhe reduziert die Reichweite.

○ Zeichnen Sie drei Bohrlöcher mit Hilfe der Montageplatte mit einem Stift an der Wand an.
○ Bohren Sie die eingezeichneten Löcher und setzen die Dübel ein.

Hinweis: Bei der Montage auf Holzuntergrund verwenden Sie einen 1,5-2 mm-Bohrer. Sie benötigen keine Dübel.

○ Verschrauben Sie die Montageplatte mit den mitgelieferten Schrauben an der Wand.
Drücken Sie den Bewegungsmelder auf die Montageplatte, bis er hörbar einrastet.

App / PC-Software BrematicPRO herunterladen

Das Brennenstuhl Home Automation System BrematicPRO wird über die App / PC-Software BrematicPRO gesteuert. Die App ist im App Store und im Google Play Store kostenfrei erhältlich. Die PC-Software können Sie unter www.brematic.com/de/service herunterladen.

Laden im App Store

JETZT BEI Google Play

Weiterführende Informationen zur App und Bedienung finden Sie unter www.brematic.com/de/service.

Bewegungsmelder anlernen an den BrematicPRO Gateway

eßeim Einbinden in das Home Automation Systems BrematicPRO über den BrematicPRO Gateway ist es möglich, mit Hilfe der App / PC Software BrematicPRO softwarebasierte Funktionen zu nutzen. Nach dem Auslösen des Sensors können über die App / PC Software Aktionen (Task) ausgelöst werden. Beispielsweise kann ein Funk-Schaltaktor eingeschaltet oder eine E-Mail versendet werden.

Die App oder die PC-Software BrematicPro ist installiert und geöffnet. Der BrematicPRO Gateway ist betriebsbereit.

○ Halten Sie einen Mindestabstand vom Gerät zum Gateway von 50 cm ein.
- Öffnen Sie das Menü „Einstellungen“.
○ Wählen Sie den Raum, in dem Sie das Gerät nutzen wollen.
○ Wählen Sie „Gerät hinzufügen“ aus.
○ Frequenzband auswählen „868 MHz“.
○ Wählen Sie unter „Neues Gerät“ den Punkt „Sensor / Melder“ aus und bestätigen Sie die Auswahl mit weiter.
○ Folgen Sie den Anweisungen am Bildschirm.
Drücken und halten Sie die Anlern-Taste am Gerät für 3 Sekunden.
○ Geben Sie eine Geräte-Bezeichnung für das Gerät ein, z. B. „Bewegungsmelder Wohnzimmer“.
○ Wählen Sie „hinzufügen“, um das Gerät dem Raum zu zuordnen.
Zunächst mit „Zurück“ den Raum verlassen, anschließend „Fertig“ antippen, um den Anlernvorgang abzschließen. Der Bewegungsmelder ist nun im Home Automation Systems BrematicPRO eingebunden.

Weiter Informationen zur App und Bedienung finden Sie unter: www.brematic.com/de/service

Gerät reinigen

○ Reinigen Sie das Gerät mit einem trockenen, fusselfreien Tuch. Bei stärkerer Verschmutzung können Sie das Tuch leicht anfeuchten.
○ Verwenden Sie zur Reinigung keine lösungsmittelhaltigen Reiniger. Andernfalls kann die Oberfläche und Beschriftung des Geräts beschädigt werden.
○ Tauchen Sie das Gerät niemals in Wasser oder in andere Flüssigkeiten. Andernfalls kann das Gerät beschädigt werden.

Fehlerbehebung

Problem Möglicher Grund		Fehler-behebung
Gerät funktioniert nicht.	Batterie ist leer.	Neue Batterie einlegen.
Bewegungsmelder meldet keine Bewegung	Falscher Arbeitsmodus gewählt.	Modus*)*)prüfen.Erfassungsbereichprüfen.
	Gerät außerhalb der Reichweite des Gateways.	Abstand zum Gateway verringern.
Bewegungsmelder löst unerwünscht aus.	Plötzliche Temperaturänderungen im Raum.	Modus*)*)verändern.Montageort ändern.

Entsorgung

Die Verpackung besteht aus umweltfreundlichen

Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde oder Stadtverwaltung.

Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszeiten können Sie sich bei Ihrer zuständigen Verwaltung, informieren.

Defekte oder verbrauchte Batterien müssen gemäß Richtlinie 2006/66/EG und deren Änderungen recycelt werden. Geben Sie

Batterien und / oder das Gerät über die angebotenen Sammeleinrichtungen zurück.

Umweltschäden durch falsche Entsorgung der Batterien!

Batterien dürfen nicht über den Hausmüll entsorgt werden. Sie können giftige Schwermetalle enthalten und unterliegen der Sondermüllbehandlung. Die chemischen Symbole der Schwermetalle sind wie folgt: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Geben Sie deshalb verbrauchte Batterien bei einer kommunalen Sammelstelle ab.

Service

Bei Fragen zum Produkt kontaktieren Sie uns unter

Hugo Brennenstuhl GmbH & Co. KG

Seestraße 1-3 · D-72074 Tübingen

H. Brennenstuhl S.A.S.

www.brennenstuhl.com

Konformitätserklärung

Hiermit erklären wir, die Firma Hugo Brennenstuhl GmbH & Co.KG, dass der Funkanlagentyp BM868 01 3726 der Richtlinie 2014/53/EU und 2011/65/EU (RoHS II) entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.brematic.com/de/service/konformitaetserklaerung/ke_1294150.pdf

Dieses Gerät erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber.
