Type product	Radio-lichtsensor
Merk	Brennenstuhl
Model	BrematicPRO HS868 01 IP44
Categorie	Slimme woning (Home Automation)
Gebruik	Meten en verzenden van de omgevingshelderheid naar de BrematicPRO Gateway
Radiofrequentie	868,3 MHz
Frequentieband	868,1 - 868,5 MHz
Max. zendvermogen	< 20 mW
Duty cycle	< 1% per uur
Voedingsspanning	2 x 1,5 V (batterijen LR6 / AA / Mignon)
Batterijtype	2 alkaline AA 1,5 V batterijen (inbegrepen)
Batterijduur (typisch)	Ongeveer 2 jaar
Helderheidsbereik	1 Lx tot 150 kLx
Beschermingsgraad	IP44 (geschikt voor buiten)
Omgevingstemperatuur	-20 °C tot +55 °C
Afmetingen (L × H × D)	76,2 × 71 × 25,7 mm
Gewicht	54,5 g
Inhoud van de levering	1x sensor, 1x montageplaat, 2x batterijen, montageset (schroeven/pluggen, zelfklevend kussentje), handleiding
Belangrijkste functies	Meting van helderheid elke 5 min, verzending naar Gateway, activeren van acties via de app
Montage	Door schroeven aan de muur (schroeven en pluggen meegeleverd) of plaatsen op een vlakke ondergrond
Reiniging en onderhoud	Droge, niet-pluizende doek, geen oplosmiddelen, niet onderdompelen
Veiligheidsinstructies	Niet openen, explosiegevaar van batterijen, gebruik buitenshuis mogelijk (IP44), buiten bereik van kinderen houden
Onderdelen / repareerbaarheid	Batterijen vervangbaar (AA), geen door gebruiker te repareren onderdelen
Algemene informatie	Conform de richtlijnen 2014/53/EU en 2011/65/EU (RoHS II), conformiteitsverklaring online beschikbaar

Veelgestelde vragen - BrematicPRO HS868 01 IP44 BRENNENSTUHL

GEBRUIKSAANWIJZING BrematicPRO HS868 01 IP44 BRENNENSTUHL

Legenda van de gebruikte pictogrammen.. 22

Veiligheidsinstructures

Bijzondere veiligeidsinstructies voor de omgang met batterijen.. 22

Correct gebruik

Informatie over de draadloze werkung

Duty cycle (arbeidscyclus) 23

Omvang van de levering.. 23

Technische gegevens

Apparaatoverzicht

Voorkant.. 23

Achterkant/Binnenkant.. 23

Functie 24

Batterijplaatsen/vervangen

App / pc-software BrematicPRO downloaden

Montage 24

Schroef-montage.. 24

Draadloze lichtsensor koppelen aan de BrematicPRO-gateway

Apparaat reinigen

Storing oplossen

Afvoer 25

Service 25

Fabrikant 25

Conformiteitsverklaring.. 25

Legenda van de gezrukke pictogrammen

i	Lees a.u.b. de gelebruiksaanwijzing!	Δ	Neem de waarschuwingen en veiligheidsinstrumenties in ache!
	Voorichtig! Explosiegevaar! Voorlichtig! Kans op elektrische schrokken!	Δ
	Voer de verpakking en het apparaat op een milieuvriendelijk manier af!	Δ	Milieuschade door onjuiste afvoer van de batterijen!

Veiligheidsinstructies

De gebruksaanwijzing maakt deel uit van dit product. Deze bevat belangrijke aanwijzingen omtrent voiligeid, gebruik en verwijdering. Maak uzelf voor gebruik van het apparaat vertrouwd met alle bedienings- en voiligheidsinstrumenties. Gebruik het apparaat allen zoals beschreiben en uitsluitend voor de aangegeven gebruksdoeleinden. Overhandig tevens alle documenten bij doorgifte van het apparaat aan derden.
WAARSCHUWING! LEVENSGEVAAR EN KANS OP ONGEVALLEN VOOR KLEUTERS EN KINDEREN! Laat kinderen nooit zonder toezicht bij het verpakkingsmateriaal. Er bestaat verstikkingsgevaar door inslikken of inademen vankleine onderdelen of folie. Kinderen onserschatten vaak de gevaren. Houd kinderen altijd uit de buurt van het apparaat. Het is geen spellegood.
Dit apparaat kan door kinderen vanaf 8aar alsmede door personen met verminderde fysieke, sensorische of mentale vaardigheden of een gebrek aan ervaring en kennis worden gebruikt, als zich onder toezicht staan of geinstrueerd werden met betrekking tot het veilige gebruik van het apparaat en zij de hieruit voortvloeieende bevaren begrijpen. Kinderen mooten Niet met het apparaat spelen. Reiniging en onderhoudogen Niet door kinderen zonder toezicht worden uitgevoerd.
Het apparatus is geschikt voor gebruik buitenshuis, het voldoet aan beschermingsklasse IP44.

VOORZICHTIG! KANS OP VERWONDING!

Open de behuizing Niet. Het apparaat bevat geen onderdelen die onderhonden要去en worden.
Neem het apparaat bij zichtbare beschadigingen Niet in gebruik.
Wijল Niet aansprakelijk voor materiaele schade of personlijk letsel als gevolg van onjuist gebruik of het negeren van de veiligheids-instructies! In dergelijkke gezallen verwalt de waarborg / garantie!

Een ander gebruik dan in deze handleiding beschreiben leidt tot schade aan het apparaat. Verander de constructie van het apparaat Niet. Anders kan een veilig gebruik Niet worden gewaarborgd.

Bijzondere verilgheidsinstrumenties voor de omgang met batterijen

Houd batterijen uit de buurt van kinderen. Raadpleeg bij inslikken onmiddelijk een arts!
VOORZICHTIG! EXPLOSIEGEVAAR! Laad

niet-oplaadbare batterijen nooit op, sluit ze nicht kort en / of open ze nicht!

Gooi batterijen nooit in het vuur of in het water!
Stel batterijen Niet bloot aan mechanische belastingen!

Gevaar voor lekkende batterijen

Als de batterijen lekken, dient u deque direct uit het apparaat te halen om beschadigingen te voorkomen!
Vermijd het contact met huid, ogen en slijmvliezen! Spoel in geval van contact met batterijzuur de desbetreffende plekken direct af met schoon water en raadpleeg zo snel mogelijk een arts!
Gebruik alleen batterijen van hetzelfde type! Gebruik nooit geluktijdig oude en neue batterijen!
Vermijd extreme omstandigheden en temperaturen die van invloed+kennen zijn op de batterijen, bijv. door radiatoren / direct zonlicht.
Verwijder de batterijen uit het apparaat als het gedurende een langereperiode Niet worden gebruikt!

Kans op beschadiging van het apparaat

Gebruik uitsluitend het aangegeven type batterij!
Let bij hetplaatsen op dejuiste polariteit! Deze worden in het batterijvak aangegeven!
Reinig zo nodig eerst de contacten van de batterij en het apparaat voordat u dezeplaatst!
Verwijder lege batterijen meteen uit het apparatus!

Correct gebruik

De draadloze lichtsensor is uitsluitend bedoeld om de Lichtsterkte in de omgeving te meten en deze door te geven aan de BrematicPRO-gateway. De sensor is geschikt voor metingen binnen het lichtsterkte-bereik van 1 Lx tot 150kLx . Het apparaat is geschikt voor gebruik buitenshuis en voldoet aan beschermingsklasse IP44.

Informatie over de draadloze werkinq

Dit apparatus werkt volgens het 868.3 MHz draadloze privé-protocol.

De overdracht geschiedt op een Niet exclusieve manier, waarom hunnen storingen Niet worden uitgesloten.

De reikwijdte in gebouwen kan sterk afwijken van die in de vrije ruimte. Behalve het zendvermogen en de ontvangst-eigenschappen van de ontvanger spelen omgevingsinvloeden zoals bijv. luchtvochtigheid naast de bouwtechnische bedingingen terplaatse een belangrijke rol.

De reikwijdte kan voor een deel aanzienlijk worden beperkt door:

• wanden van hout, gips, beton, gewapend beton
• nabijheid van metaalhoudende en geleidende voorwerpen
• breedbandstoringen bijv. in woongebieden (DECT-telefoons, mobiele telefoons, draadloze koptelefoons, draadloze luidspreakers, draadloze weerstations, babyfoons)
• nabijheid van elektrische motoren, transformatoren, netadapters, computers

Duty cycle (arbeidscyclus)

De duty cycle is een wettelijk geregelde begrenzing van de zendtijd van apparaten die zenden in het 868 MHz bereik. Dat要去 zorgen voor een probleemloze werkung van apparaten die in het 868 MHz bereik werken. De maximale zendtijd van elk afzonderlijk apparaat bedraagt 1% van een uur (dus 36 seconden / uur). Na het bereiken van de 1% -limiet kan geen signalaal worden verzonden tot de tijdsgrens van de duty cycle is verstreken, dus na een uur.

Omvang van de levering

1x draadlozelichtsensor
1x montageplaat
2x batterij LR6/AA/mignon 1,5V
1x montageset (schroeven / pluggen, kleefpad)
1x korte handleiding
1x gebruksaanwijzing (digitaal, als download)

Technische gegevens

Product-aanduiding: HS 868 01 IP44 3726

Art.nr.: 1294360

Draadloze frequenie: 868.3 MHz

Frequentieband:868.1-868.5MHz

Max. zendvermogen: < 20mW

Duty cycle: < 1% per uur

Voedingspanning: 2 × 1,5 ~V LR6/AA/mignon

Stroomopname: 30mA max.

Levensduer van de batterij: ca. 2aar (typ.)

Omgveingstemperatuar: -20^ tot +55^

Lichtsterkte-bereik: 1 Lx tot 150 kLx

Beschermingsgraad: IP44

Reikwijdte zonder obstakels: ca. 100 m

Afmetingen (b x h x d): 76,2 x 71 x 25,7 mm

Gewicht: 54,5g

Technische wijzigingen voorbehouden.

Apparaatoverzicht

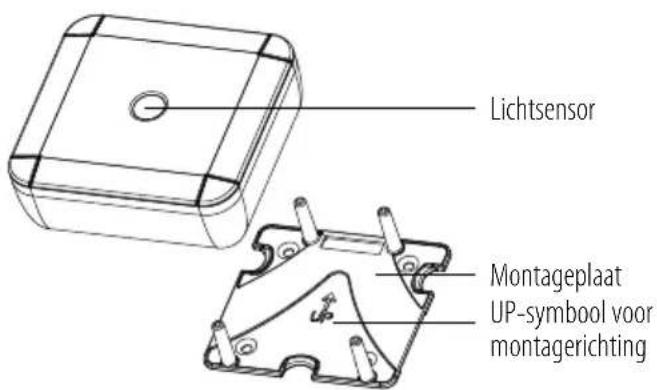

Voorkant

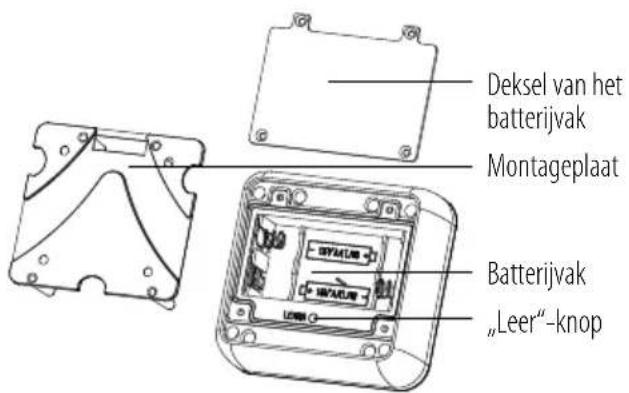

Achterkant/Binnenkant

Functie

De draadloze lichtsensor maakt deel uit van de Brennenstuhl Home Automation Systems BrematicPRO, die via de app of pc-software van BrematicPRO worden aangestuurd.

De draadloze lichtsensor detecteert in een interval van ca. 5 minutes de lichtsterkte in de omgeving (in Lux) en meldt deze aan de BrematicPRO-gateway. In de app of pc-software van BrematicPRO wordendezelichtsterkte-waardes weergegeven.

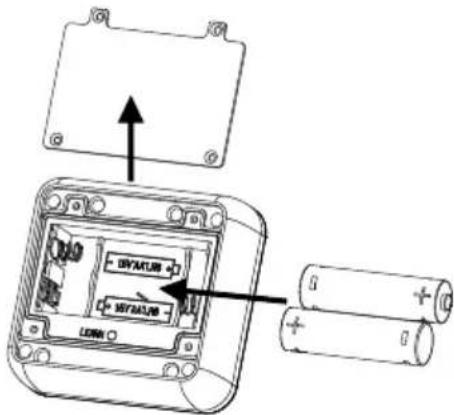

Batterijplaatsen/vervangen

Verwijder de montageplaat door deze waar achteren te trekken.
Draai de vier schroeven van het deksel van het batterijvak los en open het batterijvak.
Verwijder eventueel de lege batterijen.
- Plaats de batterijen in het batterijvak (let op de juiste polariteit). Let hierbij op de markings in het batterijvak.
Sluit het deksel van het batterijvak en bevestig het met de vier schroeven nadat u het product aan de BrematicPRO-gateway hebt gekoppeld.

De draadloze lichtsensor is maar voor gebruik.

App / pc-software BrematicPRO downloaden

De Brennenstuhl Home Automation Systems BrematicPRO worden via de app / pc-software BrematicPRO aangestuurd. De app is in de App Store en in de Google Play Store gratis verkrijgbaar. De pc-software kunt u op www.brematic.com/nl/service downloaden.

Volg voor het downloaden en de installmentie de aanwijzingen op het beeldschem.

Download in de

App Store

ONTDEK HET OP

Google Play

Meer informatatie over de app en de bediening ervan vindt u op www.brematic.com/nl/service.

Montage

Opmerking: voer eerst de aanleer-procedure van de draadlozelichtensor aan de BrematicPRO-gateway uit voordat u met de montage begint.

Opmerking: controller voor de montage of het product zich binnen de reikwijdte van de gateway bevindt.

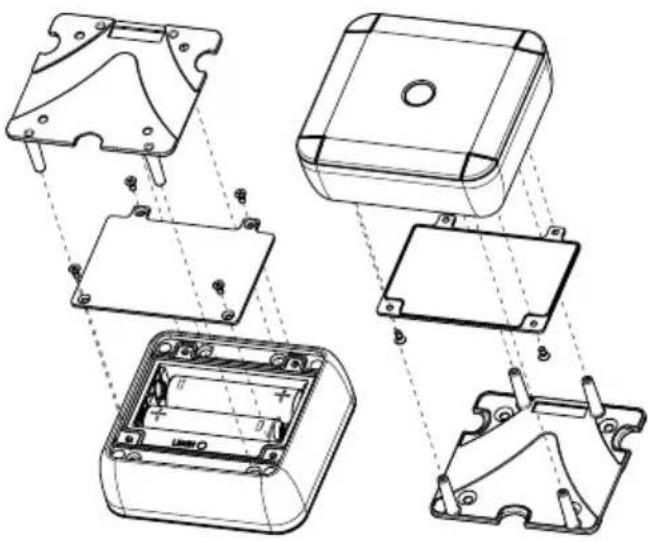

Schroef-montage

VOORZICTIG! KANS OP ELEKTRISCHE SCHOKKEN!

Let erop dat uijdens de montage geen stroomleidingen in de wand beschadigt. Bij montage buitenshuis is bijv. een overstekende dakrand erg geschikt.

Verwijder de montageplaat van het apparatus.
Markeeer vier boorgaten op de wand met behulp van de montageplaat en een pen.
Boor de gemarkeerde gaten en voorzie ze van de pluggen.
Schroef de montageplaat met de meegeleverde schroeven aan de wand.
Opmerking: bij montage op een houten ondergrond gebruikt u een 1,5-2 mm boor. U heeft dan geen pluggen nodig.
- Plaats het apparaat op de bevestigings-pennen van de montageplaat en druk het vast.

Draadloze lichtsensor koppelen aan de BrematicPRO-gateway

Bij het opnemen in het Home Automation Systems BrematicPRO via de BrematicPRO-gateway is het möglich om met behulp van de app / pc-software BrematicPRO software-functions te gebruiken zoals bijv. het aansturen van taken (task), apparaten in- / uitschaken.

De app of de pc-software BrematicPRO is geinstalleerd en geopend. De BrematicPRO-gateway is bedrijfsklaar.

Houd een minimale afstand aan van 50 cm tussen het apparaat en de gateway.
Open het menu „Instellingen".
Kies het vertrek waarin u het apparaat wilt gebruiken.
Kies de frequenieband,868 MHz".
Selecteer,Apparaattoevoegen".
Kies bij Nieuw apparaat de optie Sensor/Melder en bevestig uw keuze met Verder.
Volg de aanwijzingen op uw beeldschemr.
Houd de „leer“-knop op het apparaat 3 seconden lang ingedrukt.
Voer een naam in voor het apparaat, bijv. "Lichtsensor".
Selecteer „Toevoegen" om het apparatusaat aan het vertrek te koppelen.
Vervolgens via "Terug" het submenu verlaten, dan op "Gered" klikken om het leerproces af te sluiten.

De draadloze lichtsensor is nu opgenomen in het Home Automation Systems BrematicPRO.

Apparaat reinigen

Reinig het apparaat met een droge, pluisvrijde doek. Bij sterke verontreiniging kut u de doek ieits vochtig make.
Gebruik voor de reiniging geen reinigers die oplosmiddelen bevatten. Anders kan het oppervlak en de opdruk van het product beschadigd raken.
Dompel het apparaat nooit in water of andere vloeistoffen. Anders kan het apparaat beschadigd raken.

Storing oplossen

Probleem Mogelijk oorzaak	Storing oplossen
De app / pc-software BrematicPRO meldt een lage batterijca-paciteit.	De batterij is leeg. Nieuwe batterijplaatsen.
Apparaat worden nicht herkend.	Apparaat bevindt zich buiten bereik van de gateway.	Afstand tot de gateway verkleinen.

Afvoer

De wapkking bestaat uit milieuvriendelijkke materialen die u via deplaatselijkke recycling-depots kurz afvoeren.

Uw gemeentelijkke overheid verstrekt informatatie over de möglichkheden om het uitgediende product af te voeren.

Gooi het afgedankte product omwille van het milieu Niet weg via het huisvuil, maar geef het af bij de waarvoortbestemde depots. Over inzamel-depots en hun openningstijden kunt u zich bij de desbetreffende bevoegde instanties informeren.

Defecte of lege batterijen要去en volgens richtlijn 2006/66/EG en eventuele veranderingenaarop worden gerecycled. Geef batterijen en / of het apparaat af bij de waarvoor ingerichte inzamel-depots.

Milieuschade door onjuiste afvoer van de batterijen!

Batterijen mogen Niet via het huisafval worden afgevoerd. Ze konnen giftige zware metalen bevatten en vallen onder het chemisch afval. De chemische symbolen van de zware metalen zijn: Cd = cadmium, Hg = kwik, Pb = lood. Geef lege batterijen waarom af bij een gemeentelijk inzamelpunt.

Service

Bij vragen over het product kunt u contact met ons opnemen via www.brematic.com/nl/service.

Tel.: [phone] (gratis)

Fabrikant

Conformiteitsverklaring

Hiermee verklaren wij, de firma Hugo Brennenstuhl GmbH & Co. KG, dat de draadloze installment type HS 868 01 IP44 3726 voldoet aan de richtlijn 2014/53/EU en 2011/65/EU (RoHS II). De volledige tekst van

Draadloze lichtsensor 868.3 MHz

de EU-conformiteitsverklaring staat via het volgende internetadres ter beschikking: www.brematic.com/nl/service/konformitaetserklaerung/ke_1294360.pdf

Dit apparaat voldoet aan de wettelijke, nationale en Europese eisen. Alle vermelde bedrijfsnamen en product-aanduidingen zichn handelsmerken van de desbetreffende eigenaar.

Alle rechten voorbehonden.
