Type de produit	Capteur radio de luminosité
Marque	Brennenstuhl
Modèle	BrematicPRO HS868 01 IP44
Catégorie	Maison intelligente (Home Automation)
Utilisation	Mesure et transmission de la luminosité ambiante au Gateway BrematicPRO
Fréquence radio	868,3 MHz
Bande de fréquences	868,1 - 868,5 MHz
Puissance d'émission max.	< 20 mW
Duty Cycle	< 1% par heure
Tension d'alimentation	2 x 1,5 V (piles LR6 / AA / Mignon)
Type de piles	2 piles alcalines AA 1,5 V (incluses)
Autonomie des piles (typique)	Environ 2 ans
Plage de luminosité	1 Lx à 150 kLx
Indice de protection	IP44 (adapté à l'extérieur)
Température ambiante	-20 °C à +55 °C
Dimensions (L × H × P)	76,2 × 71 × 25,7 mm
Poids	54,5 g
Contenu de la livraison	1x capteur, 1x plaque de montage, 2x piles, kit de montage (vis/chevilles, patin adhésif), mode d'emploi
Fonctions principales	Mesure de luminosité toutes les 5 min, transmission au Gateway, déclenchement d'actions via l'application
Montage	Par vissage au mur (vis et chevilles fournies) ou pose sur surface plane
Nettoyage et entretien	Chiffon sec non pelucheux, pas de solvant, ne pas immerger
Consignes de sécurité	Ne pas ouvrir, risques d'explosion des piles, usage en extérieur possible (IP44), garder hors de portée des enfants
Pièces détachées / réparabilité	Piles remplaçables (AA), pas de pièces réparables par l'utilisateur
Informations générales	Conforme aux directives 2014/53/CE et 2011/65/CE (RoHS II), déclaration de conformité disponible en ligne

FOIRE AUX QUESTIONS - BrematicPRO HS868 01 IP44 BRENNENSTUHL

Comment installer les piles du capteur de luminosité ?

Retirez la plaque de montage, dévissez les quatre vis du couvercle du compartiment à piles, insérez deux piles AA 1,5 V en respectant la polarité. Refermez et revissez après programmation.

Comment associer le capteur au Gateway BrematicPRO ?

Ouvrez l'application BrematicPRO, allez dans Réglages, choisissez la pièce, sélectionnez la bande 868 MHz, ajoutez un appareil, choisissez Capteur/Détecteur, puis appuyez sur le bouton de programmation du capteur pendant 3 secondes. Suivez les instructions à l'écran.

Quelle est la portée du capteur ?

La portée dépend des conditions environnementales. Dans un bâtiment, elle peut être réduite par des murs en béton, des objets métalliques ou des interférences. En extérieur, la portée est plus grande. La distance maximale recommandée au Gateway est d'environ 50 cm pour la programmation initiale.

Peut-on utiliser ce capteur en extérieur ?

Oui, le capteur a un indice de protection IP44 et est adapté à une utilisation en extérieur. Il est recommandé de l'installer sous un avant-toit pour le protéger des intempéries.

Comment nettoyer le capteur radio de luminosité ?

Utilisez un chiffon sec et non pelucheux. Pour les salissures tenaces, humidifiez légèrement le chiffon. N'utilisez pas de solvants et n'immergez jamais l'appareil dans l'eau.

Que faire si le capteur n'est pas reconnu par l'application ?

Vérifiez que le capteur est à portée du Gateway (réduisez la distance si nécessaire) et que les piles sont fonctionnelles. Assurez-vous que le processus de programmation a été effectué correctement.

Le capteur fonctionne-t-il avec d'autres systèmes domotiques ?

Ce capteur est conçu exclusivement pour le système BrematicPRO de Brennenstuhl. Il utilise le protocole radio propriétaire à 868,3 MHz et nécessite le Gateway BrematicPRO.

Quelle est la fréquence de mesure de la luminosité ?

Le capteur mesure la luminosité environ toutes les 5 minutes. Les valeurs sont transmises au Gateway et affichées dans l'application ou le logiciel PC.

Puis-je utiliser des piles rechargeables ?

Le manuel indique d'utiliser des piles non rechargeables de type LR6/AA/Mignon 1,5 V. Les piles rechargeables ont une tension différente (1,2 V) et pourraient ne pas fonctionner correctement. Il est déconseillé de les utiliser.

Comment éliminer le capteur en fin de vie ?

Ne jetez pas l'appareil avec les ordures ménagères. Conformément à la directive 2006/66/CE, les piles usagées doivent être recyclées séparément. Déposez l'appareil et les piles dans les points de collecte appropriés.

MODE D'EMPLOI BrematicPRO HS868 01 IP44 BRENNENSTUHL

Capteur radio de luminosité

Mode d'emploi

Mode d'emploi

4 rue de Bruxelles - F-67170 Bernolsheim

Blegistrasse 13-CH-6340 Baar

www.brematic.com

4 rue de Bruxelles • F-67170 Bernolsheim

Blegistrasse 13-CH-6340 Baar

www.brematic.com

Légendes des pictogrammes utilisés.. 16

Consignes de sécurité

Consignes de sécurité particulières concernant l'usage des piles Page 16

Utilisation conforme

Informations sur le fonctionnement radio Page 17

Duty Cycle.. 17

Contenu de la livraison

Caractéristiques techniques

Aperçu de l'appareil

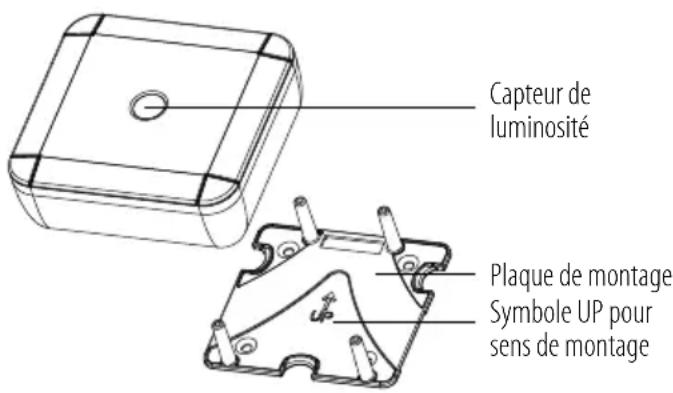

Avant.. 17

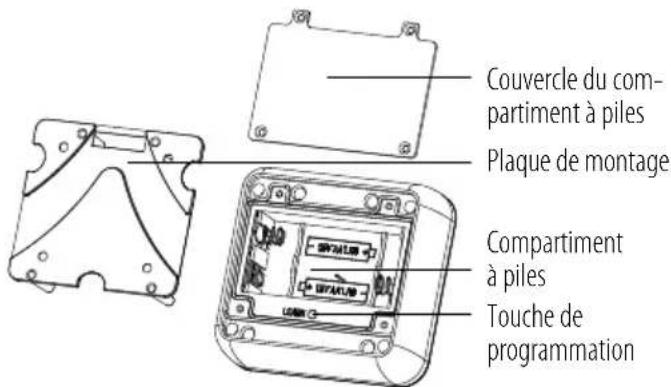

Côte arrière/Vue intérieure Page 18

Fonctionnalité 18

Mise en place/remplacement des piles

Télécharger l'application / le logiciel pour PC BrematicPRO

Montage 18

Montage par vissage

Programmer le capteur radio de luminosité sur le BrematicPRO Gateway

Nettoyer l'appareil

Dépannage Page 19

Mise au rebut

Service

Fabricant 20

Déclaration de conformité 20

Légende des pictogrammes utilisés

i	Lire le mode d'emploi!	Δ	Respecter les avertissements et consignes de sécurité!
	Attention! Risque d'explosion! Attention! Risque d'électroaction!	Δ
	Mettez l'emballage et l'appareil au rebut dans le respect de l'environnement!	Δ	Risques pour l'environnement pour cause de mise au rebut incorrecte des piles!

Consignes de sécurité

Le mode d'emploi fait partie intégrante de ce produit. Il contient des indications importantes pour la sécurité, l'utilisation et la mise au rebut. Avant d'utiliser l'appareil, familiarisez-vous avec toutes les instructions d'utilisation et consignes de sécurité. N'utilise cet appareil que conformément aux instructions et dans les domaines d'application spécifiés. Si vous donnez l'appareil à des tiers, remettez-leur également la totalité des documents. A AVENTISSEMENT! DANGER DE MORT ET RISQUE D'ACCIDENT POUR LES ENFANTS EN BAS AGE ET LES ENFANTS! Ne laissez jamais les enfants manipuler les emballages sans surveillance. Risque de suffocation en cas d'ingestion ou d'inhalation de petites pieces ou de films plastiques. Les enfants sous-estiment souvent les dangers. Tout jours tener l'appareil hors de portée des enfants. Ce n'est pas un jouet. Cet apparéil peut être utilisé par des enfants âgés de 8 ans et plus ainsi que par des personnes ayant des capacities physiques, sensorielles ou mentalles réduites ou manquant d'expérience ou de connaissances, s'ils sont surveillés ou s'ils ont été informés de l'utilisation sure de l' apparéil et comprendnent les risques liés à son utilisation. Les enfants ne doivent pas journé avec cet apparéil. Le nettoyage et l'entretien du produit ne doivent pas été effectués par des enfants laissés sans surveillance. L'appareil convient à une utilisation à l'air libre et possède le degré de protection IP44.

Attention! RISQUE de blessures!

N'ouvre pas le boîtier. L'appareil ne contient pas de pièce nécessitant un entretien. Ne faites pas fonctionner l'appareil en cas de dommages visibles. • Nous déclinons toute responsabilité en cas de dommages matériels ou corporels causés par une manipulation incorrecte ou par le non-respect des consignes de sécurité! Dans de tels cas, la garantie est annulée!

Toute utilisation autre que celle décrite dans ce mode d'emploi conduit à un endommagement de l'appareil. N'effectuez aucune modification de la structure de l'appareil. Dans le cas contraire, un fonctionnement sûr ne peut être garantie.

Avertissement! DANGER de MORT!

Laissez pas les piles à la portée des enfants. En cas d'ingestion, consultez immédiatement un médecin!

ATTENTION! RISQUE D'EXPLOSION! Ne rechargez jamais des piles non rechargeables, ne les court-circuitez pas et / ou ne les ouvrez pas.

Ne jetez jamais les piles dans le feu ou dans l'eau! Ne soumettez pas les piles à une charge mécanique!

Danger de fuite des piles

En cas de fuite des piles, retirez-les immédiatement de l'appareil pour éviter de l'endommager! Évitez tout contact avec la peau, les yeux et les muqueuses! Si vous entrez en contact avec l'acide des piles, rincez immédiatement les parties touchées à l'eau claire et consultez immédiatement un médecin! Utilisez uniquement des piles du même type! Ne mélangez pas des piles usées et des piles neuves! Évitez d'exposer les piles à des conditions et températures extrêmes susceptibles de les endommager, par ex. sur des radiateurs / exposition directe au soleil. Retirez les piles de l'appareil si vous n'allez pas l'utiliser pendant une longue durée!

Risque d'endommagement de l'appareil

Utiliser uniquement le type de piles indiqué! Lors de la mise en place des piles, veillez à respecter la polarité! Celle-ci est indiquée dans le compartiment à piles!

Si nécessaire, nettoyez le contact de la pile et de l'appareil avant l'insertion! Retirez immédiatement les piles usagées de l'appareil!

Utilisation conforme

Le capteur radio de luminosité sert uniquement à mesurer la luminosité ambianté et à la transmettre au BrematicPRO Gateway. Le capteur est approprié à des mesures dans une plage de luminosité allant de 1 Lx à 150kLx. L'appareil convient à une utilisation à l'air libre et il correspond à l'indice de protection IP44.

Informations sur le fonctionnement radio

Cet appareil fonctionne sur base du protocole radio propriété 868.3 MHz. La transmission radio est réalisée sur un trajet de propagation non exclusif. Ainsi, des perturbations ne peuvent pas être exclues.

La portée dans des bâtiments peut donc être différente de celle en zone dégagée. Hormis la puissance d'émission et les propriétés de réception du récepteur, des conditions environnementales, comme par exemple l'humidité de l'air et les spécificités de construction sur place, jouent un rôle important.

La portée peut être en partie fortement réduite à cause de :

• parois en bois, plâtre, béton, béton armé
• la proximité d'objets métalliques et conducteurs
• perturbations à bande large, par exemple dans des zones résidentielles (téléphones DECT, téléphones portables, écouteurs radio, haut-parleurs radio, station météo radioguidées, systèmes de surveillance pour bébés)
• la proximité de moteurs électriques, transformateurs, blocs d'alimentation, ordinateurs

Le Duty Cycle désigne une limitation de la durée d'émission définie par la loi concernant les appareils émettant dans la plage de fréquences de 868 MHz. Ainsi, un fonctionnement sans faillie des appareils fonctionnant dans la plage des 868 MHz doit être assuré. La durée maximale d'émission d'un appareil est de 1% d'une heure (ce qui correspond à 36 secondes / heure). Après avoir atteint cette limite de 1%, une émission n'est plus possible jusqu'à ce que la limitation de temps du Duty Cycle soit achevée, c'est-à-dire après une heure.

Contenu de la livraison

1x capteur radio de luminosité 1x plaque de montage 2x piles LR6 / AA / Mignon 1,5 V 1 x kit de montage (vis / chevilles, patin adhésif) 1x mode d'emploi bref 1x mode d'emploi (numérique, à télécharger)

Caractéristiques techniques

Désignation du produit : HS 868 01 IP44 3726

N° d'art.: 1294360

Fréquence radio: 868.3 MHz

Bande de fréquences: 868.1 - 868.5 MHz

Puissance d'émission max.: < 20mW

Duty Cycle: < 1% par h

Tension d'alimentation: 2 x piles 1,5 V LR6 / AA / Mignon

Consommation de courant: 30mA max.

Durée de vie des piles: env. 2 ans (typ.)

Température ambiantes : de -20 °C à +55 °C

Plage de luminosité: de 1 Lx à 150 kLx

Indices de protection : IP44

Dimensions (l× h× p) 76,2× 71× 25,7mm

Poids: 54,5g

Sous réserve de modifications techniques.

Fonctionnalité

Le capteur radio de luminosité fait partie du système Brennenstuhl Home Automation BrematicPRO, piloté par l'application ou le logiciel pour PC BrematicPRO.

Le capteur radio de luminosité saisit dans un intervalle de mesure de 5 minutes environ la luminosité ambiantes (en Lux) et transfère les valeurs au BrematicPRO Gateway. Les valeurs de luminosité sont affichées dans l'application ou le logiciel pour PC BrematicPRO.

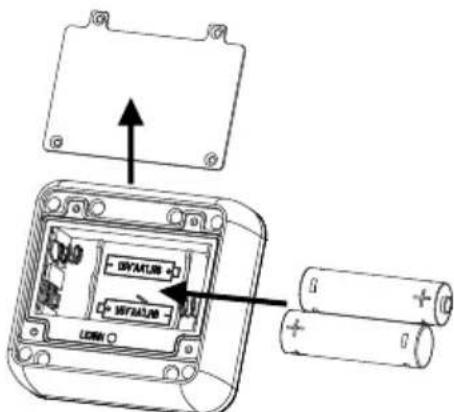

Mise en place / remplacement des piles

Retirez la plaque de montage en l'extrayant vers l'arrière. Devissez les quatre vis du couvercle du compartiment à piles et ouvrez le compartiment à piles. Retirez le cas échéant les piles usagées. Placez les piles dans le compartiment à piles en respectant la polarité. À cet effet, aidez-vous des marques indiquées dans le compartiment à piles. Fermez le couvercle du compartiment à piles et fixez-le à l'aide des quatre vis après programmation du produit sur le BrematicPRO Gateway.

Le capteur radio de luminosité est prêt à l'emploi.

Télécharger l'application / le logiciel pour PC brematicpro

Le système Brennenstuhl Home Automation BrematicPRO est piloté par l'application ou le logiciel pour PC BrematicPRO. L'application est disponible gratuitement dans l'App Store et dans le Google Play Store. Le logiciel PC peut être téléchargé sur le site www.brematic.com/fr/service. Pour le téléchargement et l'installation de l'application, suivez les instructions à l'écran.

Télécharger dans l'app store

Informations complémentaires relatives à l'application et à l'utilisation du produit disponibles à l'adresse www.brematic.com/fr/service.

Montage

Remarque: Effectuez le processus de programmation du capteur radio de luminosité vers le BrematicPRO Gateway avant de débuter le montage.

Remarque: Vérifiez avant le montage si le produit se trouve dans la zone de couverture du Gateway.

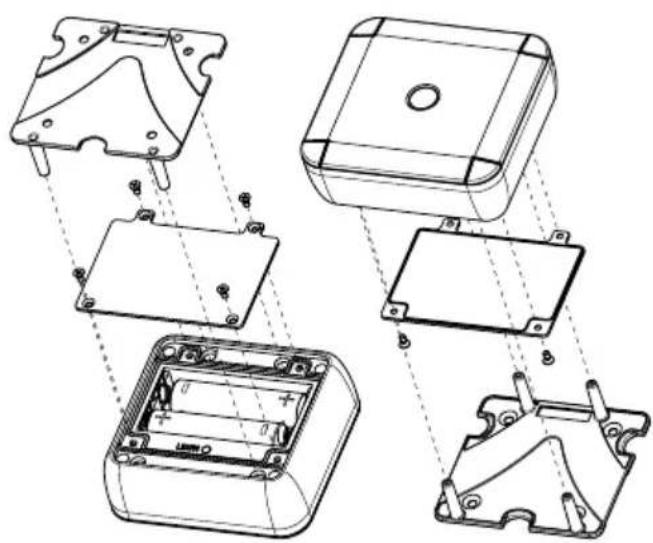

Montage par vissage

ATTENTION! RISQUE D'ÉLECTROCUTION! Veillez à ne pas endommager les lignes de courant encastrées dans le mur pendant le montage. En cas d'installation en extérieur, un avant-toit sera optimal.

Retirez la plaque de montage de l'appareil. - Marquez quatre trous de perçage au mur avec un crayon, en vous aidant de la plaque de montage. Percez les trous marqués et insérez les chevilles. Vissez la plaque de montage au mur en utilisant les vis fournies. Remarque: En cas de montage sur une surface en bois, utilisez une mèche de 1,5-2 mm. Vous n'avez pas besoin de cheville. Placez l'appareil sur les tiges de fixation de la plaque de montage et appuyez fermement.

Programmer le capteur radio de luminosité sur le brematicpro gateway

Il est possible, lors de l'intégration dans le Home Automation Systems BrematicPRO via le BrematicPRO Gateway, grâce à l'application / au logiciel pour PC BrematicPRO, d'utiliser des fonctionnalités basées sur le logiciel, comme p. ex. le pilotage d'actions (Task), l'allumage / l'extinction d'appareils.

L'application ou le logiciel PC pour BrematicPRO est installé(e) et ouvert(e). Le BrematicPRO Gateway est prêt à fonctionner.

Respectez une distance minimale de 50 cm entre l'appareil et le Gateway. Ouvrez le menu «Réglages». Choisissez la pièce dans laquelle vous souhaitez utiliser l'appareil. Sélectionnez la bande de fréquence «868 MHz». Choisissez «Ajouter un appareil», Au point «Nouvel appareil», CHOISSEZ le point «Capteur / Détecteur» et confirmez votre choix avec Suivant. Suivez les instructions sur l'écran. Appuyez sur la touche de programmation située sur le produit et maintenez-la enfoncée pendant 3 secondes. Entrez une désignation d'appareil pour l'appareil, p. ex. «Capteur de luminosité». Sélectionnez « Ajouter » pour attribuer l'appareil à la pièce. Quittez ensuite la pièce avec «Retour», puis appuyez sur «Terminé» pour achever le processus de programmation.

Le capteur radio de luminosité est maintenant intégré au Home Automation Systems BrematicPRO.

Nettoyer l'appareil

Nettoyez l'appareil à l'aide d'un chiffon sec et ne peluchant pas. Vous pouvez humidifier légèrement le chiffon en cas de salissures importantes. N'utilisez pas de nettoyant à base de solvant pour le nettoyage. La surface et l'inscription de l'appareil pourrait sinon être endommagée. N'immergez jamais l'appareil dans de l'eau ou d'autres liquides. Sinon, vous risquez d'endommager l'appareil.

Dépannage

Problème Cause possible Dépannage
L'application / lelogiciel PC signaleun niveau de pilefaible.	Pile usagée. Insérer une pileneuve.
L'appareil n'est pasreconnu.	L'appareil est horsde portée duGateway.	Réduire la distanceau Gateway.

Mise au rebut

L'étalage se compose de matières recyclables pouvant être mises au rebut dans les déchetteries locales.

Renseignez-vous auprès de votre commune ou de votre ville sur les possibilités de mise au rebut du produit usagé.

Afin de contribuer à la protection de l'environnement, veuillez ne pas jeter votre produit usage dans les ordures ménagères, eliminez-le de manière appropriée. Pour obtenir des renseignements concernant les points de collecte et leurs horaires d'ouverture, vous pouvez contacter votre municipalité.

Les piles défectueuses ou usagées doivent être recyclées conformément à la directive 2006/66/CE et à ses modifications. Les piles et/ou l'appareil doivent être retournés dans les centres de collecte proposés.

Risques pour l'environnement pour cause de mise au rebut incorrecte des piles!

Les piles ne doivent pas être mises au rebut dans les ordures ménagères. Elles peuvent contenir des métaux lourds toxiques et doivent être considérées comme des déchets spéciaux. Les symboles chimiques

des métaux lourds sont les suivants : Cd = cadmium, Hg = mercury, Pb = plomb. Pour cette raison, veuillez toujours déposer les piles usagées dans les conteneurs de recyclage de votre commune.

Service

Vous ouvrez les informations détaillées concernant le produit sur le site www.brematic.com/fr/service.

Tel.: [phone] (appel gratuite)

Fabricant

4 rue de Bruxelles - F-67170 Bernolsheim

Blegistasse 13·CH-6340 Baar

www.brematic.com

Déclaration de conformité

Par la présente, nous, société Hugo Brennenstuhl GmbH & Co. KG, déclarons que le type de matériel radio HS 868 01 IP44 3726 est conforme aux directives 2014/53/CE et 2011/65/CE (RoHS II). La déclaration de conformité européenne est disponible en version complète à l'adresse Internet suivante: www.brematic.com/fr/service/konformitaetserklaerung/ke_1294360.pdf

Cet appareil est conforme aux exigences légales nationales et européennes en application. Tous les noms de société et de produits cités dans ce document sont des marques déposées par leurs propriétaires respectifs.

Tous droits réservés.
