BEDIENUNGSANLEITUNG BrematicPRO HS868 01 IP44 BRENNENSTUHL

Funk-Helligkeitssensor

Bedienungsanleitung

DE Funk-Helligkeitssensor 868.3 MHz

Legendeder verwendetenPiktogramme

Sicherheitshinweise

Besondere Sicherheitshinweise beim Umgang mit Batterien.

Bestimmungsgemäß Verwendung

Informationen zum Funkbetrieb . 5

Duty Cycle. 5

Lieferumfang . 5

Technische Daten .5

Geräteübersicht . 5

Vorderseite . 5

Rückseite / Innenansicht 5

Funktion 6

Batterie einlagen / austauschen

App/PC-Software BrematicPRO herunterladen

Montage . 6

Schraub-Montage.. 6

Funk-Helligkeitssensor an den BrematicPRO Gateway anlernen

Gerat reinigen . 7

Fehlerbehebung 7

Entsorgung . 7

Service . 7

Hersteller .7

Konformitätserklung

Legende der verwendeten Piktogramme
i	Bedienungsanleitung lessen! Warn- und Sicherheitshinweise abachten!
	Vorsicht! Explosionsgefahr! Vorsicht! Stromschlaggefahr!
	Entsorgen Sie Verpackung und Gerät umweltgerecht!		Umweltschäden durch falsche Entsorgung der Batterien!

Sicherheitshinweise

Die Bedienungsanleitung ist Teil deses Produktus. Sie enthalt wichtige Hinweise fur Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Gerätes mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Gerät nur wie beschrieben und fur die angegebenen Einsatzbereiche. Handigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte mit aus.

WARNING! LEBENS- UND UNFALLGEFAHR FÜR KLEINKINDER UND KINDER! Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungs-gefahr durch Verschlucken oder Einatmen von Kleinteilen oder Folien. Kinder untersätzen früig die Gefahren. Halten Sie Kinder stets vom Gerät fern. Es ist kein Spielzeug.

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringigen physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutz werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder)dürfen nicht mit dem Gerät speilen. Reinigung und Benutzerwartung)durfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Das Gerät ist für die Verwendung im Freien geeignet, es entspricht der Schutzart IP44.

VORSICHT! VERLETZUNGSGEFAHR!

Offnen Sie nicht das Gehäuse. Das Gerät enthalt keine zu wartenden Teile.
- Nehmen Sie das Gerät bei sichtbaren Schäden nicht in Betrieb.
Bei Sach- oder Personenschäden, die durch unsachgemäß Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt die Gewährleistung / Garantie!
- Eine andere Verwendung als in dieser Anleitung beschrieben, führt zur Beschädigung des Gerätes. Nehmen Sie keine bauliche Veränderung am Gerät vor. Andernfalls kann ein{sicherer Betrieb nicht gewährleistet werden.

Besondere Sicherheitshinweise beim Umgang mit Batterien

A

WARNING! LEBENSGEFAHR!

Batterien gehören nicht in Kinderhände. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf!

Sie nicht aufladbare Batterien niemals wieder auf, schließen Sie sie nicht kurz und / oder öffnen Sie

sie nicht!

Werfen Sie Batterieni niemals in Feuer oder Wasser!
Setzen Sie Batterien keiner mechanischen Belastung aus!

Gefahr des Auslaufens der Batterien

Im Falle eines Auslaufens der Batterien entfernen Sie diese davon aus dem Gerät, um Beschädigungen zu vermeiden!
Vermeiden Sie den Kontakt mit Haut, Augen und Schleimhäuten! Spulen Sie bei Kontakt mit Batteriesäure die betroffenen Stellen sofort mit klarem Wasser und suchen Sie umgehend einen Arzt auf!
Verwenden Sie nur Batterien des gleichen Typs! Alte Batterien nicht mit neuen mischen!
- Vermeiden Sie extreme Bedingungen und Temperaturen, die auf Batterien einwirken können z. B. auf Heizkörpern / direkte Sonneneinstrahlung.
Entferen Sie die Batterien, wenn sie längerere Zeit nicht verwendet worden sind, aus dem Gerät!

Gefahr der Gerätebeschädigung

AusschlieBlich den angegebenen Batterietyp verwenden!
Achten Sie beim Einlagen auf die richtige Polarität! Diese wird im Batteriefach angezeigt!
Reinigen Sie Batterie- und Gerätekontakt vor dem Einlagen falls erforderlich!
Entfernen Sie verbrauchte Batterien umgehend aus dem Gerät!

Bestimmungsgemäß Verwendung

Der Funk-Helligeitssensor dient ausschließlich dazu, die Helligkeit der Umgebung zu messen und an den BrematicPRO Gateway zu übermitteln. Der Sensor ist für Messungen innerhalb des Helligeitsbereichs von 1 Lx bis 150kLx geeignet. Das Gerät ist für die Verwendung im Freien geeignet und entspricht der Schutzart IP44.

Informationen zum Funkbetrieb

Dieses Gerät arbeitet mit dem 868.3 MHz propietären Funkprotokoll. Die Funkübertragung wird auf einem nicht exklusiven Übertragungsweg realisiert, daß konnen Störungen nicht ausgeschlossen werden. Die Reichweite in Gebäuden kann stark von der im Freifeld abweichen. Außer der Sendeleistung und Empfangseigenschaften der Empfänger strehen Umwelteinflüsse wie z. B. Luftfeuchtigkeit darüber baulichen Gegebenheiten vor Ort eine wichtige Rolle.

Die Reichweite kann teils betrachtlich verringgert werden durch:

Wande aus Holz, Gips, Beton, Stahlbeton
- Nahe zu metallischen und leitenden Gegenständen
- Breitbandstörungen z. B. in Wohngebieten (DECT-Telefone, Mobiltelefon, Funkkopflörer, Funklautsprecher, Funk-Wetterstationen, Baby-Überwachungssysteme)
- Nahe zu elektrischen Motoren, Trafos, Netzteilen, Computern

Duty Cycle

Der Duty Cycle bezeichnet eine gesetzlich geregelte Sendezeitbegrenzung von Geräten, die im 868 MHz Bereich senden. Dadurch soll ein reibungsloser Betrieb der im 868 MHz Bereich arbeitenden Geräte gewährleistet werden. Die maximale Sendezeit eines jeder Gerätes beträgt 1% einer Stunde (entspricht 36 Sekunden/Stunde). Nach Erreichen des 1%-Limits kann nicht gesendet werden, bis zeitliche Begrenzung des Duty Cycles beendet ist, sprich nach einer Stunde.

Lieferumfang

1x Funk-Helligkeitssensor
1x Montageplatte
2x Batterie LR6 / AA / Mignon 1,5V
1x Montageset (Schauben/Dubel, Klebepad)
1x Kurzanleitung
1 x Bedienungsanleitung (digital, als Download)

Technische Daten

Bezeichnung Produkt: HS 86801 IP44 3726

Art.-Nr.: 1294360

Funk-Frequency: 868.3 MHz

Frequenzband: 868.1 - 868.5 MHz

Max. Sendleistung: < 20mW

Duty Cycle: < 1% pro h

Versorgungsspannung: 2 x 1,5 V LR6 / AA / Mignon

Stromaufnahme: 30mA max.

Batterielebensdauer: ca. 2 Jahre (typ.)

Umgebungstemperatur: -20°C bis +55°C

Helligeitsbereich: 1 Lx bis 150 kLx

Schutzart: IP44

Reichweite Freifeld: ca. 100 m

Abmessungen (B× H× T) .. 76,2× 71× 25,7mm

Gewicht: 54,5g

Technische Änderungen vorbehalten.

Geräteübersicht

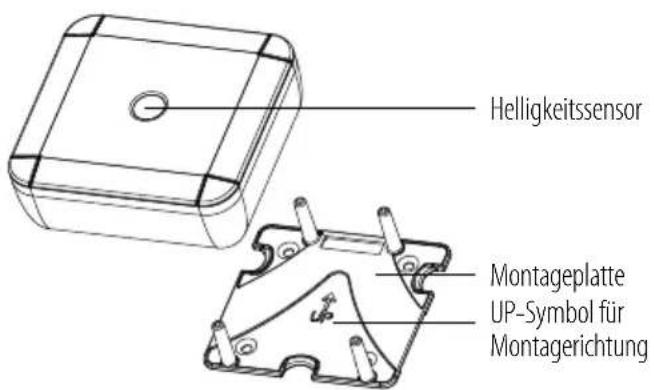

Vorderseite

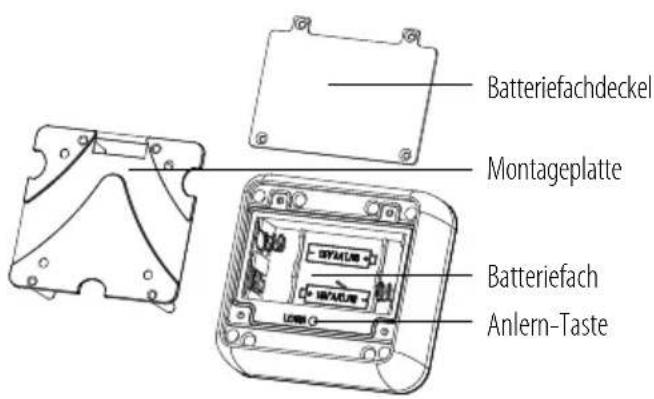

Rückseite / Innenansicht

Funktion

Der Funk-Helligkeitssensor ist Teil des Brennenstuhl Home Automation Systems BrematicPRO, das über die App oder PC-Software BrematicPRO gesteuert wird.

Der Funk-Helligkeitssensor erfasst in einem Messinterval von ca. 5 Minuten die Umgebungshelligkeit (in Lux) und meldet die Werte an den BrematicPRO Gateway. In der App oder PC-Software BrematicPRO werden die Helligkeitswerte angezeigt.

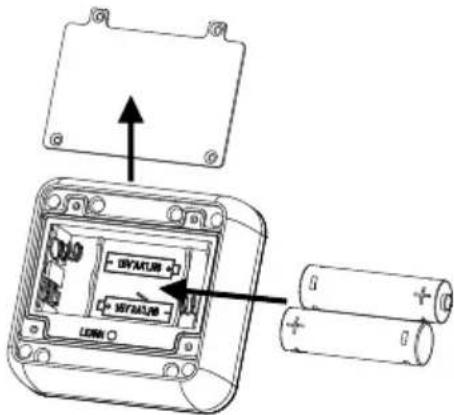

Batterie einlagen / austauschen

Entfernen Sie die Montageplatte, indem Sie sich nach halten abziehen.
Lösen Sie die vier Schrauben vom Batteriefachdeckel und öffnen Sie das Batteriefach.
Entfernen Sie ggf. die verbrauchten Batterien.
Legen Sie die Batterien polrlichtig in das Batteriefach. Achten Sie darauf auf die Markierung im Batteriefach.
Schließen Sie den Batteriefachdeckel und befestigen Sieihn mit den vier Schrauben, nach dem Sie das Produkt am BrematicPRO Gateway angelernt haben.

Der Funk-Helligkeitssensor ist betriebsbereit.

App/PC-Software BrematicPRO herunterladen

Das Brennenstuhl Home Automation Systems BrematicPRO wird über die App / PC-Software BrematicPRO gesteuert. Die App ist im App Store und im Google Play Store kostenfrei erhältlich. Die PC-Software konnen Sie unter www.brematic.com/de/service herunterladen. Folgen Sie für das Herunterlagen und die Installation den Anweisungen am Bildschirm.

Weiterführung Informationen zur App und Bedienung finden Sie unter www.brematic.com/de/service.

Montage

Hinweis: Führn Sie den Anlern-Vorgang des Funk-Helligkeitssensors an den BrematicPRO Gateway durch, bevor Sie mit der Montage beginnen.

Hinweis: Prufen Sie vor der Montage, ob sich das Produkt im Reichweitenbereich des Gateways befindet.

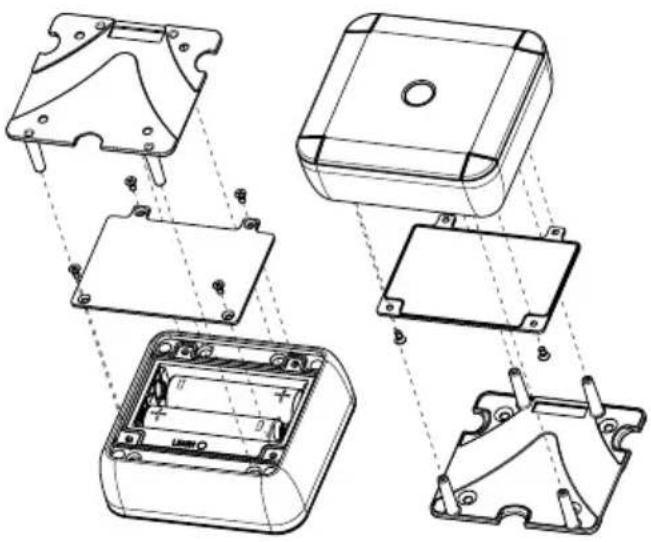

Schraub-Montage

VORSICHT! STROMSCHLAGGEFAHR! Achten Sie daraufuf, dass Sie bei der Montage keine stromfuhrenden Leitungen in der Wand beschädigen. Bei der Außenmontage ist z. B. ein Dachvorsprung gut geeignet.

Entfernen Sie die Montageplatte vom Gerät.
Zeichnen Sie vier Bohrlocher mit Hilfe der Montageplatte mit einem Stift an der Wand an.
Bohren Sie die eingezeichneten Löscher und setzen die Dubel ein.
Verschrauben Sie die Montageplatte mit den beiliegenden Schrauben an der Wand.
Hinweis: Bei der Montage auf Holzuntergrund verwenden Sie einen 1.5-2 mm-Bohrer. Sie benötigen keine Dübel.
- Setzen Sie das Gerät auf die Befestigungsstifte der Montageplatte und drücken es fest.

Funk-Helligkeitssensor and den BrematicPRO Gateway anlernen

Beim Einbinden in das Home Automation Systems BrematicPRO über den BrematicPRO Gateway ist es möglich, mit Hilfe der App / PC Software BrematicPRO softwarebasierte Funktionen zu nutzen, wie z. B.: Funktionen wie Steuern von Aktionen (Task), Geräte ein-/ ausschalten.

Die App oder die PC-Software BrematicPRO ist installiert und geöffnet. Der BrematicPRO Gateway ist betriebsbereit.

Halten Sie einen Mindestabstand vom Gerät zum Gateway von 50 cm ein.
Öffnen Sie das Menu „Einstellungen".
Wahlen Sie den Raum, in dem Sie das Gerät nutzen wollen.
Frequenzband auswahlen „868 MHz".
Wahlen Sie "Gerat hinzufugen" aus.
Wahlen Sie unter „Neues Gerät" den Punkt „Sensor / Melder" aus und bestätigten Sie die Auswahl mit „weiter".
Folgen Sie den Anweisungen am Bildschirm.
Drucken und halten Sie die Anlern-Taste am Gerät für 3 Sekunden.
Geben Sie eine Geräte-Bezeichnung für das Gerät ein, z.B. „Helligkeitssensor".
Wahlen Sie "hinzufugen", um das Gerat dem Raum zu zuordnen.
Zunachst mit „Zurück“ den Raum verlassen, anschließend „Fertig“ antippen, um den Anlernvorgang abzuschlieben.

Der Funk-Helligkeitssensor ist nun im Home Automation Systems BrematicPRO eingebunden.

Gerät reinigen

Reinigen Sie das Gerät mit einem trockenen, fussenfrei Tuch. Bei stärker Verschmutzung können Sie das Tuch kein aufeucht.
Verwenden Sie zur Reinigung keine Lösungsmittelhaltigen Reiniger. Andernfalls kann die Oberfläche und Beschriftung des Gerats beschädigt werden.
Tauchen Sie das Gerät niemals in Wasser oder in andere Flüssigkeiten. Andernfalls kann das Gerät beschädigt werden.

Fehlerbehebung

Problem möglicher	Grund	Fehler-behebung
App / PC Software BrematicPRO meldet niedrigen Batteriestand.	Batterie verbraucht.	Neue Batterie einlagen.
Gerät wird nicht erkannt.	Gerät außerhalb der Reichweite des Gateways.	Abstand zum Gateway verringn.

Entsorgung

packung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei ihrer Gemeinde oder Stadtverwaltung.

Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszteiten können Sie sich bei ihrer zuständigen Verwaltung, informieren.

Defekte oder verbrauchte Batterien müssen gemäß Richtlinie 2006/66/EG und deren Änderungen recycliert werden. Geben Sie Batterien und / oder das Gerät über die angebotenen Sammeleinrichtungen zurück.

Umweltschäden durch falsche Entsorgung der Batterien!

Batterien)dürfen nicht über den Hausmüll entsorgt werden. Sie konnen giffige Schwermetalle enthalten und unterliegen der Sondermüllbehandlung. Die chemischen Symbole der Schwermetalle sind wie folgt: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Geben Sie deshalb verbrauchte Batterien bei einer communalen Sammelstelle ab.

Service

Bei Fragen zum Produkt kontaktieren Sie uns unter www.brematic.com/de/service.

Tel.: [phone] ( Kostenlos)

Hersteller

Hugo Brennenstuhl GmbH & Co. KG

SeestraBe 1-3 · D-72074 Tubingen

H. Brennenstuhl S.A.S.

www.brennenstuhl.com

Konformitätserklarung

Hiermit erklaren wir, die Firma Hugo Brennenstuhl GmbH & Co.KG, dass der Funkanlageotyp HS 868 01 IP44 3726 der Richtlinie 2014/53/EU und 2011/65/EU (RoHS II) entspricht. Der vollständige Text der EU-Konformitätserklarung ist unter der folgenden Internetadresse verfügbar: www.brematic.com/de/service/konformitaetserklaerung/ke_ 1294360.pdf

Dieses Gerät erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber.

Alle Rechte vorbehalten.
