MANUALE UTENTE BrematicPRO HS868 01 IP44 BRENNENSTUHL

Sensore di luminosità radiotelecomandato

Manuale di istruzioni

DE Bedienungsanleitung . 3
EN Instruction.. 9
FR Mode d'emploi.. 15
NL Gebruiksaanwijzing.. 21
IT Manuale diistruzioni.. 27

Sensore di luminosità radiotelecomandato 868.3 MHz

Legendadei pittogrammiutilizzati

Avvertenze in materia di sicurezza

Particulari indicazioni di sicurezza nell'uso delle batterie.. 28

Uso conforme.. 29

Informazioni sul funzionamento radio.. 29

Duty Cycle.. 29

Contenuto della confezione

Dati tecnici 29

Panorama dell'apparechio

Lato anterio 29

Lato posteriori / panoramicica interna.. 29

Funzionamento 30

Inserimento / Sostituzione della batteria

Scaricare la app / il software per PC BrematicPRO

Montaggio 30

Montaggio con collegamento a vite.. 30

Configurazione del sensore di luminosità radiotelecomandato al gateway BrematicPRO......Pagina 30

Pulizia dell'apparecchio

Eliminazione dei guasti

Smaltimento 31

Assistenza 31

Produttore 31

Dichiarazione di conformità

Legendadei pittogrammiutilizzati

i	Leggere il manuale di istruzioni per l'uso!	Δ	Osservare le avventenze e leindicazioni in materia di sicurezza!
Δ	Attenzione! Pericolo di esplosion! Attenzione! Pericolo di folgorazione!
®	Smaltire l'imballaggio e l'apparecchio in modo eco-compatible!	×	Lo smaltimento improprio delle batterie più causare danni all'ambiente!

Avvertenze in materia di sicurezza

truzziioni per l'uso sono parte integrente di

questo prodotto. Esso contiene importanti avventenze sulla sicurezza, l'utilizzo e lo smaltimento

del prodotto. Prima di utilizzato l'apparecchio, familiarizzato con tutte le awertenze per l'uso e la sicurezza. Utilizzato l'apparecchio solo come descritto e per i campi di applicazione indicati. In caso di cessione a terzi dell'apparecchio, consegnareolta la documentazione.

AVVERTIMENTO! PERICOLO DI MORTE E DI

INCIDENTE PER BABBINI E INFANTI! Non lasciare mai i bambini privi di sorveglianza con il materiale di imballaggio.

Sussiste un pericolo di soffocamento a causa dell'ingerimento o dell'inalazione di piccole componenti o pellicole. Spesso i bambini sottovalutano i pericoli. Tenere sempre l'apparecchio fuori alla portata dei bambini. Esso non è un giocattolo.

• Questo apparecchio può essere utilizzato da bambini di età superiore agli 8 anni, da persone con disponità fisiche, sensoriali o mentali ridotte o da persone inesperte solo se supervisionate opreventivamente struite sull'utilizzo in sicurezza dell'apparecchio e solo se informate dei pericoli legati all'apparecchio stesso. I bambini non possono giocare con questo apparecchio. La pulizia e la manutenzione non possono essere eseguite da bambinienza la supervisione di un adulto.
  L'apparecchio è adatto all'uso all'aria aperta ed è conforme al grado di isolamento IP44.

ATTENZIONE! PERICOLO DI LESIONI!

Non apriere l'involcro. L'apparecchio non contiene componenti che necessitano di manutenzione.
Non mettere in funzione l'apparecchio in caso di danni visibili.
Si declina agli responsabilità per danni a cose e persone causati da un uso improprio o dall'inosservanza delle avvertenze di sicurezza! In suddetti casi decade il diritto di garanzia!
Unutilizzodiverso da quelloindicato nelpresente manuale danneggiaI'apparecchio.Noneseguiremodifichestrutturali

all'apparecchio. Ci ne comprometterebbe la sicurezza quando in funzione.

Particolariindicazioni di sicurezza nell'uso delle batterie

AVERTIMENTO! PERICOLO DI MORTE!

Le batterie vanno tenute lontane alla portata dei bambini. In caso di ingerimento consultare subito un medico!

ATTENZIONE! PERICOLO DI ESPLOSIONE!

Non ricaricare mai batterie non ricaricabili, non mandarle in cortocircuito e / o aprirle!

Non gettare mai le batterie nel fuoco o in acqua!
Non esporre le batterie ad alcuna pressione meccanica!

In caso di perdite dalle batterie, rimuoverle subito dall'apparecchio per evitare danni!
Evitare il contatto con pelle, occhi e mucose! In caso di contatto con gli acidi delle batterie sciacquare subito le aree colpite con acqua pulita e consultare immediamente un medico!
Utilizzato solamente batterie dello stesso tipo! Non mischiare le batterie nuove con quale vecchie!
Evitare condizioni e temperature estreme che potrebbero ripercuotti sulle batterie, quali ad esempio la vicinanza a caloriferi / irraggiamento solare diretto.
Rimuovere le batterie dall'apparecchio qualora non venissero utilizzate per lungo tempo!

Rischio di danni all'apparecchio

Utilizzare esclusivamente il tipo di batteria indicato!
Osservare la polarità corretta quando si insertisce! Questa è indicata nel vano portabatterie!
Se necessario, pulire i contatti della batteria e dell'apparecchio prima dell'insertimento!
Rimuovere immediatamente dall'apprecchio le batterie esaurite!

Uso conforme

Il sensore di luminosità radiotelecomandato è progettato esclusivamente per misurare la luminosità dell'ambiente circostante e per trasmetterne i dati al gateway BrematicPRO. Il sensore è in grado di rilevare misurasioni all'interno di un'area d'illuminazione da 1 Lxa a 150 Lx. L'apparecchio è adatto all'uso in ambienti esterni ed è conforme al grado di isolamento IP44.

Informazioni sul funzionamento radio

Questo appearecchio lavora con il protocollo radio proprietario 868,3 MHz. La trasmissione radio viene realizzata tramite una via di trasmissione non escludiva e, pertanto, non è possibile escludere interferenze. Il raggio di ricezione negli edifici cui poò discostarsi da quelli all'aria aperta. Oltre alla potenza di trasmissione e alle caratteristiche del ricevitore, svolgono un ruolo anche le influenze ambientali come ad es. l'umidità dell'aria e le condizioni strutturali del luogo.

Il raggio di ricezione può essere considerevolmente ridotto in parte da:

• pareti in legno, gesso, cemento, cemento armato
  prossimita oggetti metallici e conduttori di calorie
• interferenza della banda larga, ad es. in zone residenziali (telefoni DECT, Telefoni cellulari, cuffie radio, altoparlanti radio, stazioni meteorologiche radio, sistemi di sorveglianza per neonati)
• prossimità motori elettrici,trasformatori,alimentatori,computer

Duty Cycle

Il Duty Cycle designa un limite temporale di trasmissione regolato per legge per quegli apparecchi che trasmettono in un intervallo pari a 868 MHz. In tal modo, si dovrebbe poter garantire un funzionamento alla problema degli apparecchi che operano in un intervallo di 868 MHz. Il tempo massimo di trasmissione di ciascun apparecchio è di 1% all'ora (corrisponde a 36 secondi / ora). Dopio il raggiungimento del limite dell' 1% l'invio non è possibile fino al termine del limite temporale del Duty Cycle, ossia dopo un'ora.

Contenuto della confezione

1x sensore di luminosità radiotelecomandato
1 x piatra di montaggio
2x batterie LR6 / AA / mignon da 1,5V
1x set di montaggio (viti / stop, cuscinetto adesivo)
1x guiderapida
1x manuale di istruzioni per l'uso (digitale, per il download)

Dati tecnici

Denominazione prodotto: HS 868 01 IP44 3726

N.art.:1294360

Frequenza radio: 868,3 MHz

Banda di frequenza: 868,1-868,5 MHz

Potenza max. di trasmissione: < 20mW

Duty Cycle: < 1% / h

Tensione di alimentazione: 2 x 1,5 V LR6 / AA / mignon

Corrente assorbita: max. 30mA

Durata batterie: ca. 2 anni (solitam.)

Temperatura ambientale: da-20°C a +55°C

Area di illuminazione: da 1 Lx a 150 kLx

Grado di isolamento: IP44

Raggio di ricezione in

campo libero: ca. 100m

Dimensioni (L x H x P): 76,2 x 71 x 25,7 mm

Peso: 54,5g

Ci riserviamo il diritto di apportare modifiche di carattere tecnico.

Panorama dell'apparecchio

Lato anteriore

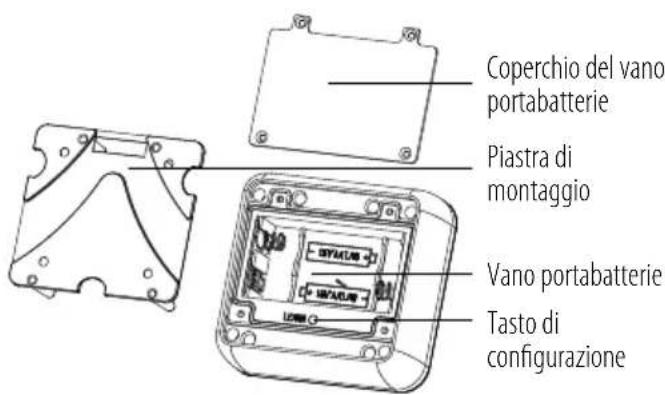

Lato posteriori / panoramica interna

Funzionamento

Il sensore di luminosità radiotelecomandato è parte integrante de systemà di automazione domestica BrematicPRO di Brennenstuhl, comandato tramite App o software BrematicPRO da PC.

Il sensore di luminosità radiotelecomandato rileva in un intervallo di misurazione di ca. 5 minuti la luminosità dell'ambiente circostante (in Lux) e segnala i valori rilevati al gateway BrematicPRO. Nella app o nel software per computer BrematicPRO vengono visualizzati i valori di luminosità.

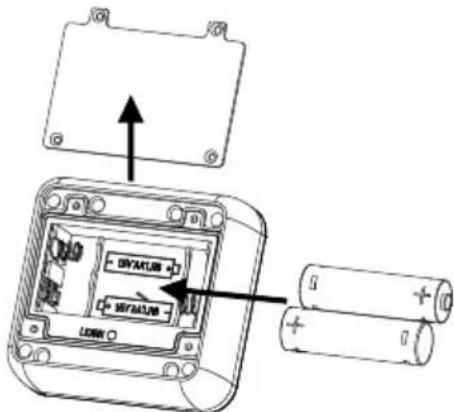

Inserimento / Sostituzione della batteria

Rimuovere la piastra di montaggio spingendola indietro.
Svitare le quattro viti del coperchio del vano portabatterie e après il vano portabatterie.
Rimuovere le batterie usurate.
Inserire le batterie nel vano portabatterie con la corretta polarita. Osservare qui il segno nel vano portabatterie.
Chiudere il coperchio del vano portabatterie e fissarlo con le quattro viti, dopo aver collegato il prodotto al gateway BrematicPRO. Il sensore di luminosità radiotelecomandato è ora pronto all'esercizio.

Scaricare la app / il software per PC BrematicPRO

Ilsystemadi automazione domesticaBrematicPROdi Brennenstuhl viene comandatotramiteapposoftwareBrematicPROdaPC.La app è disponibile Gratisamente nell'AppStoree nel GooglePlayStore. Il software PCpuoessere scaricato suwww.brematic.com/it/service. Per il download e per I installatione seguire le istruzioni sul display.

Ulteriori informazioni sulla app e sul dato sono disponibili su www.brematic.com/it/service.

Montaggio

Nota: effettuare la procedura di configurazione del sensore di luminosità radiotelecomandato al gateway BrematicPRO prima di intraprendere il montaggio.

Nota: prima del montaggio verificare che il prodotto si trovi all'interno del raggio di riscizione del gateway.

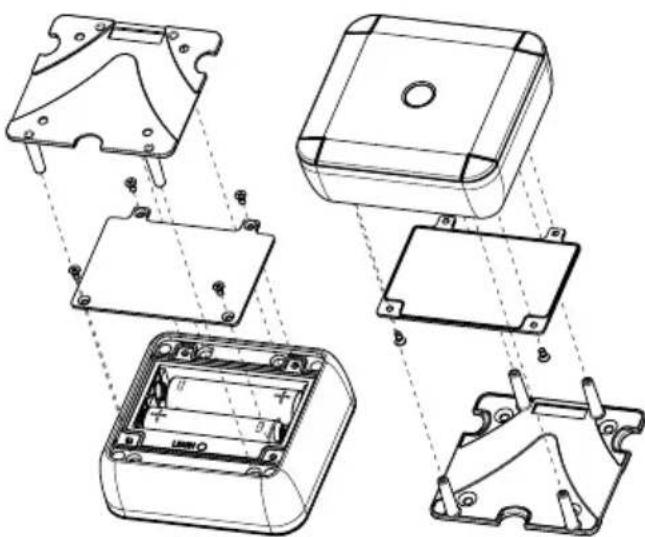

Montaggio con collegamento a vite

ATTENZIONE! PERICOLO DI FOLGORAZIONE! Durante il montaggio fare attenzione a non danneggiare tubazioni sotto corrente poste nella parete. In caso di montaggio in ambienti esterni,esso si adatta bene ad es. un cornizione di gronda.

Rimuovere la piastra di montaggio dall'apparecchio.
Segnare sulla parete con una matita i quattro fori di trapanatura con l'ausilio della piastra di montaggio.
Trapanare i fori segnati con un trapano adeguato e insertire gli stop.
Avvitare la piatra di montaggio alla parete con le viti in dotazione.
Nota:per montaggio su pareti in legno utilizzato una punta di trapano da 1,5-2 mm. Non sono necessari gli stop.
Posizione l'apparecchio sui perni di fissaggio della piastra di montaggio e fissarli bene.

Configurazione del sensore di luminosità radiotelecomandato al gateway BrematicPRO

Per il collegamento alsystema di automazione domestica BrematicPRO mediatingi the gateway BrematicPROe possible, con l'aiuto della app/ software PC BrematicPRO,utilizzare le funzioni basate sul software, come ad es.: funzioni di gestione di attività (task), accensione e spegnimento di apparecchi.

L'app o il software per PC BrematicPRO è installato e aperto.

Il gateway BrematicPRO è pronto per l'esercizio.

Mantenere una distanza minima di 50 cm dall'apparecchio al gateway.
Apriere il menu "Impostazioni".
Selezionare il locale in cui si desidera utiliser l'apparecchio.
Selezionare la banda di frequenza "868 MHz".
Selectionare "Aggiungi apparecchio".
Selectionare la voce "Sensore/Rilevatore" sotto "Nuovo apparecchio" e confermare con "Avanti".
Seguire le struczioni sul display.
Premere e tenere premuto per 3 secondi il tasto di impostazione situato sull'apparecchio.
Inserire una denominazione per l'apparecchio, ad es. "Sensore luminosità".
Selezionare "aggiungi" per assegnare l'apparecchio al locale.
- Abbandonare in seguito il locale premendo "Indietro"; premere infine "Fine" per terminare la procedura di configurazione.

Il sensore di luminosità radiotelecommando è ora connesso al sistema di automazione domestica BrematicPRO.

Pulizia dell'apparecchio

Pulire l'apparecchio con un panno asciutto e privo di pelucchi. In caso di incrostazioni è possible inumidire leggermente il panno.
Per la pulizia non utilizzato detersivi contenti solventi. Si potrebbe altrimenti danneggiare la superficie e la scritta dell'apparecchio.
Non immergere mai l'apparecchio in acqua o in altri liquidi. In caso contrario, l'apparecchio cui subire danni.

Eliminazione dei guasti

Problema Motivo	possible Eliminazione dei guasti
La app/ il software per PC BrematicPRO segnala un livello basso di carica della batteria.	Batteria scarica. Inserire la nuova batteria.
L'apparecchio non viene riconosciuto.	Apparecchio al di fuori del raggio di riscezione del gateway.	Ridurre la distanza dal gateway.

Smaltimento

L'inchallaggio è composto da materiali ecologici che possono essere smaltiti presso i siti di raccolta locali per il riciclo.

Informarsi presso l'aministrazione comunale o locale circa le possibilità di smaltimento del prodotto usato.

Per questioni di tutela ambientale non gettare il prodotto usato tra i rifiuti domestici; provvedere invece al suo corretto smaltimento. Presso l'amministrazione competente è possibile ricevere informazioni circa i siti di raccolta e i relativi orari di aperture.

Le batterie difettose o ESAuste devono essere riciclate nel rispetto della direttiva 2006/66/CE e relative modifiche. Smaltire le batterie e / o l'apparecchio presso gli enti di raccolta indicati.

Lo smaltimento impropero delle batterie\ può causare danni all'ambiente!

Le batterie non devono essere smaltite nella spazzatura domestica. Posso sono contentere metalli pesanti nocivi e sono soggetti a smaltimento come rifiuti speciali. I symboli chimici dei metalli pesanti sono i seguenti: Cd = cadmio, Hg = mercurio, Pb = piombo. Provedere perci lo smaltimento delle batterie esaurite presso un centro di raccolta comunale.

Assistenza

Per domande sul prodotto contattarci su www.brematic.com/it/service. Tel.: [phone] (gronto)

Produttore

Dichiarazione di conformità

Con la presente l'azienda Hugo Brennenstuhl GmbH & Co.KG dichiarare che il tipo di impianto radio HS 868 01 IP44 3726 è conforme alla direttiva 2014/53/UE e alla direttiva 2011/65/UE (RoHS II). Il testo completo della dichiarazione UE di conformità è disponibile al segunte indirizzo web: www.brematic.com/it/service/konformitaetserklaerung/ke_1294360.pdf

Il presente apparetchio è stato realizzato in osservanza dei requisiti legali europei e nazionali. Tutti i nomi delle aziende riportate e le denominazioni dei prodotti costituiscono un marchio di fabbrica del rispetto titolare.

Tutti i diritti riservati.

Smart up your home.

www.brematic.com
