Producttype	Professionele LED-armatuur voor toneel- en evenementverlichting
Merk	Chauvet
Model	OnAir Panel 2IP
Voeding	100-240 V~, 50/60 Hz (universeel) of 28 V DC (SELV)
Elektriciteitsverbruik	Max. 8 units in serie bij 230 V
Lichtbron	LED RGBW (Rood, Groen, Blauw, Wit)
Kleurtemperatuur	2800 K tot 8000 K (instelbaar)
Beschermingsgraad	IP65 (weerbestendig, tijdelijk gebruik buitenshuis)
Besturingsprotocollen	DMX512, draadloos CRMX™, Art-Net™, sACN, RDM
DMX-persoonlijkheden	1Ch, 3Ch, 4Ch, 5Ch, 6Ch, 8Ch, 11Ch, 15Ch, 16Ch, 18Ch, 23Ch, 32Ch, XYBasic(6), XYExtended(10)
Connectiviteit	DMX 5-pins, etherCON RJ45, USB (firmware-update), PowerCON, XLR 3-pins DC
Draadloos bereik	Tot 300 m (900 ft) onder optimale omstandigheden (CRMX™)
Scherm	Digitaal display met instelbare achtergrondverlichting
Ingebouwde functies	Dimmer, stroboscoop, effectmacros, rooddoorgang, dimcurves, master/slave-modus
Omgevingstemperatuur	Werking: -30 °C tot 45 °C; min. starttemperatuur -20 °C
Montage	Omega-bevestigingen en haken inbegrepen, veiligheidskabel verplicht op hoogte
Onderhoud	Reinigen met een zachte, droge doek; niet onderdompelen
Veiligheid	Niet rechtstreeks in de lichtbron kijken; behuizing wordt heet tijdens gebruik; minimale afstand van 50 cm tot oppervlakken
Gewicht	Niet gespecificeerd in de handleiding
Afmetingen	Niet gespecificeerd in de handleiding

Veelgestelde vragen - OnAir Panel 2IP Chauvet

Hoe sluit ik de OnAir Panel 2IP aan via bedrade DMX?

Gebruik een DMX-kabel met 5 pinnen. Sluit de controller aan op de DMX-ingang van het apparaat en stel het DMX-adres in via het menu DMX Address.

Kan ik de OnAir Panel 2IP buitenshuis gebruiken?

Ja, de IP65-classificatie maakt tijdelijk gebruik buitenshuis mogelijk. Dompel het echter niet onder en vermijd langdurige blootstelling aan regen.

Hoe koppel ik het apparaat met een draadloze CRMX™-zender?

Ga naar Wireless Setting > Receive Reset, selecteer Yes en druk vervolgens op de resetknop van de CRMX™-zender. Het signaal wordt weergegeven wanneer de verbinding tot stand is gebracht.

Welke DMX-persoonlijkheden zijn beschikbaar?

De persoonlijkheden omvatten 1Ch, 3Ch, 4Ch, 5Ch, 6Ch, 8Ch, 11Ch, 15Ch, 16Ch, 18Ch, 23Ch, 32Ch, XYBasic(6) en XYExtended(10). Raadpleeg de handleiding voor de kanaaldetails.

Hoe werk ik de firmware bij via USB?

Plaats een USB-stick met het updatebestand in de USB-poort. Selecteer in het menu Update Firmware Only This Unit of Multiple Units en kies het bestand. Het apparaat herstart na de update.

Wat moet ik doen als het apparaat niet meer reageert?

Probeer een fabrieksreset via het menu Factory Reset. Als het probleem aanhoudt, haal dan de stroom 30 seconden los.

Hoe stel ik de kleurtemperatuur in in de CCT-modus?

Gebruik vanaf het startscherm de navigatieknoppen om CCT Control te selecteren en stel de temperatuur in van 2800 K tot 8000 K met de +/- toetsen.

Wat is de veiligheidsafstand die in acht moet worden genomen?

Kijk niet rechtstreeks naar de lichtbron op minder dan 50 cm. Houd een afstand van ten minste 20 cm tot brandbare materialen.

Kan ik meerdere apparaten in serie aansluiten?

Ja, via de PowerCON-voedingsconnectoren. Bij 230 V kunt u tot 8 units in serie schakelen. Gebruik geschikte kabels.

Hoe gebruik ik de master/slave-modus?

Stel een apparaat in op Master Mode en de andere op Slave Mode via het menu Master/Slave. De master bestuurt de slaves zonder DMX-console.

GEBRUIKSAANWIJZING OnAir Panel 2IP Chauvet

Over deze handleiding

De onAir IP Panel 2 Beknopte Handleiding bevat basisinformatie over het product, zoals montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze beknopte handleiding kunnen zonder voorafgaande kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN. Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.

Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration.

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

Veiligheidsinstructies

• De armatuur moet zodanig geplaatst worden dat langdurig staren in de armatuur op een afstand van minder dan 19,7 in (50 cm) voorkomen wordt.
• Als de externe flexibele kabel of het snoer van deze armatuur beschadigd is, moet deze worden vervangen door een speciaal snoer of een snoer dat uitsluitend beschikbaar is bij de fabrikant of zijn onderhoudsagent.
• De lichtbron die in deze armatuur omvat is mag alleen vervangen worden door de fabrikant, of diens onderhoudsagent of een soortgelijk erkend persoon.

- De armatuur is uitsluitend bedoeld voor professioneel gebruik.

- Open het product NIET. Het bevat geen te onderhouden onderdelen.

- KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.

- Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

- LET OP: De behuizing van dit product kan heet zijn wanneer het in bedrijf is.

- Monteer dit product op een plek met voldoende ventilatie, ten minste 50 cm van de aangrenzende oppervlakken.

- Plaats geen ontvlambaar materiaal binnen 7,87 in (20 cm) van dit product als het in gebruik is of is aangesloten op het stopcontact.

- LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig kunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.

• GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit product.

- Dit product NIET onderdompelen (IP65). Tijdelijke gebruik buitenshuis is prima.

- Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.

- Sluit dit product NIET aan op een dimmer of een regelweerstand.

- Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.

- Gebruik UITSLUITEND de montagebeugel of de hendel om dit product te dragen.

- Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.

- De maximale omgevingstemperatuur bedraagt 45 °C. Gebruik dit product niet bij hogere temperaturen.

- De minimale opstarttemperatuur is -20^ C. Start het product niet op bij lagere temperaturen.

- De minimale omgevingstemperatuur is -30 °C. Gebruik het product niet bij lagere temperaturen.

FCC-naleving

Dit apparaat voldoet aan Part 15 Part B van de FCC-regels. Het gebruik is onderworpen aan de volgende twee voorwaarden:

1. Dit apparaat mag geen schadelijke interferentie veroorzaken, en
2. Dit apparaat moet enige ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

Eventuele wijzigingen of aanpassingen die niet uitdrukkelijk door de voor naleving verantwoordelijke partij zijn goedgekeurd, kan de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig verklaren.

RF-blootstellingswaarschuwing voor Noord-Amerika en Australië

Waarschuwing! Deze apparatuur voldoet aan de FCC-limieten voor blootstelling aan straling die zijn vastgesteld voor een ongecontroleerde omgeving. Deze apparatuur moet geplaatst en gebruikt worden met een minimale afstand van 20 cm tussen de radiator en uw lichaam. Deze zender mag niet op dezelfde locatie worden gebruikt als of geplaatst worden bij een andere antenne of zender.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Raadpleeg Contact Us aan het einde van deze handleiding voor informatie.

Wat is inbegrepen

• 4 onAir IP Panel 2
• Seetronic Powerkon IP65 stroomsnoer

• Omegabeugel met bevestigingsapparatuur

• Junior-pin
  • Beknopte handleiding

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 V\~, 50/60 Hz.

Stroom-linking

U kunt tot 3 onAir IP Panel 2-producten koppelen bij 100 V, 4 producten bij 120 V, 7 producten bij 208 V, 8 producten bij 230 V of 8 producten bij 240 V. Dit aantal niet overschrijden. Power Linking-snoeren kunnen apart aangeschaft worden.

AC-stekker

Aansluiting	Snoer (VS)	Snoer (Europa)	Schroefkleur
AC Live Zwart Bruin Geel/messing
AC Neutraal Wit Blauw	Zilver
AC Aarde	Groen/geel	Groen/geel	Groen

Gelijkstroom

Dit product heeft een 3-pins IP65 XLR-voedingsingangspoort die kan werken met een ingangsspanning van 28 V DC, wat een SELV-spanning is die door een kortsluitbestendige voering toegevoerd wordt.

Indien er op hetzelfde moment AC-stroom en DC-stroom aan het product gevoed worden, zal het product automatisch prioriteit geven aan de AC-voedingsingang.

Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Signaalverbindingen

U kunt de onAir IP Panel 2 aansluiten op een controller of controllersoftware met behulp van een DMX-aansluiting, een draadloze Lumenradio CRMX™-verbinding of een ethernetverbinding. Bij het gebruik van andere Art-Net™ of sACN-compatible producten met de onAir IP Panel 2, kunt u deze individueel aansturen op een enkel netwerk. Zie de gebruikershandleiding voor meer informatie over het verbinden en configureren van het product voor deze signalen.

Aansturingspersoonlijkheden

De onAir IP Panel 2 gebruikt DMX, CRMX™, Art-Net™, en sACN voor zijn aansturingspersoonlijkheden: 1Ch, 3Ch, 4Ch, 5Ch, 6Ch, 8Ch, 11Ch, 15Ch, 16Ch, 18Ch, 23Ch, 32Ch, XYBasic(6), en XYExtended(10).

DMX-aansluiting

De onAir IP Panel 2 kan met een DMX-controller werken met een 5-pins of draadloze CRMX™-gegevensverbinding. Op www.chauvetprofessional.com is een DMX basishandleiding verkrijgbaar.

Art-Net™-aansluiting

Art-Net™ is een ethernet-protocol dat gebruikmaakt van TCP/IP dat over een groot netwerk grote hoeveelheden DMX512-gegevens verzendt met behulp van een etherCON RJ45-verbinding. Een Art-Net™-protocoldocument is te verkrijgen op www.chauvetprofessional.com. Chauvet Professional raadt het gebruik van unicast-modus voor het beste resultaat. Art-Net™ ontworpen en auteursrecht door Artistic Licence Holdings Ltd.

sACN-aansluiting

Streaming-ACN staat ook wel bekend als ANSI E1.31 en is een ethernetprotocol dat de laag- en opmaakstructuur gebruikt van Architecture for Control Networks om DMX512-gegevens te transporteren over IP of een ander ACN compatibel netwerk.

RDM (apparaatbeheer op afstand)

Remote Device Management of RDM (apparaatbeheer op afstand) is een standaard die het voor DMX-apparaten mogelijk maakt om in twee richtingen te communiceren over bestaande DMX-kabels. De onAir IP Panel 2 ondersteunt het RDM-protocol dat zorgt feedback toelaat bij de bewaking van wijzigingen aan de menu map-opties van. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

USB-softwareupdate

De onAir IP Panel 2 kan via USB een softwareupdate ontvangen via de ingebouwde USB-poort. Ga als volgt te werk om de software via USB bij te werken:

1. Schakel het armatuur in en steek de USB-stick in de USB-poort.
2. Zodra de flashdrive gedetecteerd is wordt de melding "Upgrade Firmware" weergegeven. Druk op .

3. Als er een andere melding op het scherm verschijnt moet u in het menu (Updated Firmware, ofwel bijgewerkte firmware) naar de bijgewerkte software zoeken en kies uit Only This Unit, Multiple Units of Other Fixture Type. Er wordt een lijst met de bijgewerkte softwarebestanden weergegeven.

4. Selecteer het bestand dat geüpload moet worden. Er verschijnt een melding "Are you sure?" (Weet u het zeker?). Druk op .

5. Als het geselecteerde bestand correct is, wordt de upgrade voltooid. Start de armatuur opnieuw op.

- Als het geselecteerde bestand onjuist is, zal de upgrade mislukken en gaat het scherm terug naar de hoofdinterface. Herhaal stap 1-3 dan met het juiste bestand.

De optie "Other Fixture Type" kan alleen worden geselecteerd voor aangesloten producten die compatibel zijn met Upload 03 (de eerste 2 cijfers van de artikelcode moeten 03 zijn).

Draadloze bediening

In optimale omstandigheden, kan de onAir IP Panel 2 werken tot een afstand van 300 m van de CRMX™ zender. De CRMX™ ontvanger in de onAir IP Panel 2 moet met de CRMX™ zender zijn gekoppeld voor draadloze werking.

Eerste opstelling

1. Schakel de CRMX™-zender in.
2. Sluit de CRMX™-zender aan op een DMX-regelaar.
3. Plaats de onAir IP Panel 2 binnen 300 m van de CRMX™-zender.
4. Schakel de onAir IP Panel 2 in.

Configuratie

1. Ga vanuit het bedieningspaneel van de onAir IP Panel 2 naar het DMX Address.
2. Kies het startadres, zoals bij elk ander DMX-compatibel product.
3. Ga naar Wireless Setting >Receive On/Off.
4. Kier On. (De aanduiding van de signaalsterkte toont een ? voor de streepjes)
5. Druk op de W-DMX-zender op de resetknop. (De indicator van de signaalsterkte op de onAir IP Panel 2 toont 3 seconden een 5 voor de streepjes terwijl een verbinding wordt opgestart.)

Koppelen van het product

Als de onAir IP Panel 2 al is gekoppeld met de CRMX™-zender, toont de indicator voor de signaalsterkte in het midden van het scherm de signaalsterkte. In dit geval is de onAir IP Panel 2 al klaar voor gebruik in de draadloze modus.

Koppelen van de onAir IP Panel 2 en een nieuwe CRMX™-zender

1. Ga vanuit het bedieningspaneel van de onAir IP Panel 2 naar Wireless Setting >Receive Reset.
2. Kies Yes.
3. Druk vanuit de CRMX™-zender op . De signaalaanduiding op de zender zal knipperen.
4. Nadat de zender de onAir IP Panel 2 heeft gevonden, zal de signaalaanduiding op de CRMX™ zender onafgebroken branden.
5. De scherm op de onAir IP Panel 2 toont de signaalsterkte.

De werking van CRMX™ kan worden verstoord of onderbroken door vloeistofmassa's tussen de zender en de ontvanger, zoals water, sneeuw of mensen. Houd het gebied tussen de zender en de ontvanger voor de beste resultaten vrij van vloeistofmassa.

Montage

Lees alvorens dit product te monteren alle Veiligheidsinstructies. Controleer of de montageklem het gewicht van het product kan dragen. Ga voor onze Chauvet-serie montageklemmen naar http://trusst.com/products.

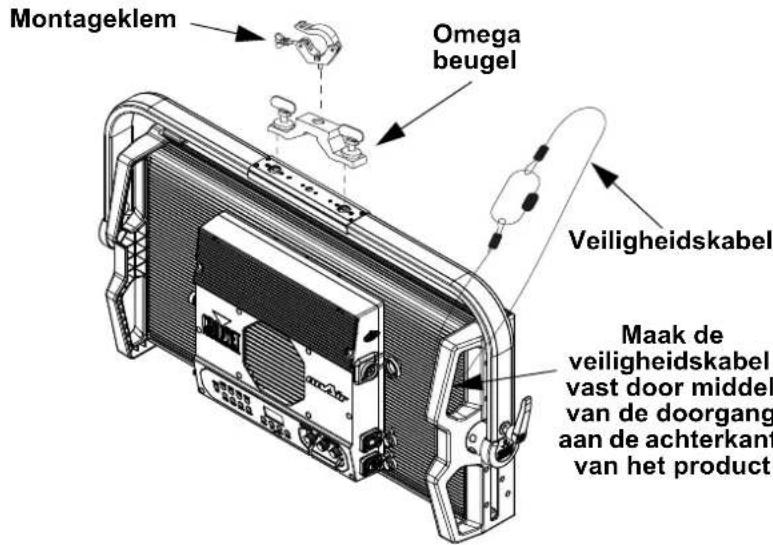

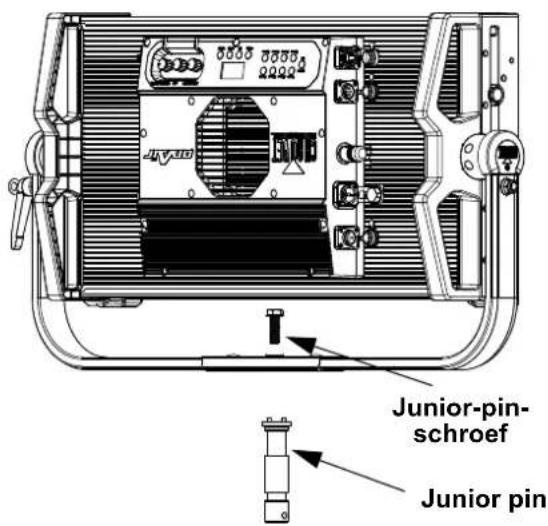

Montagediagram van het product

Montageklem Omega beugel Veiligheidskabel Maak de veiligheidskabel vast door middel van de doorgang aan de achterkant van het product

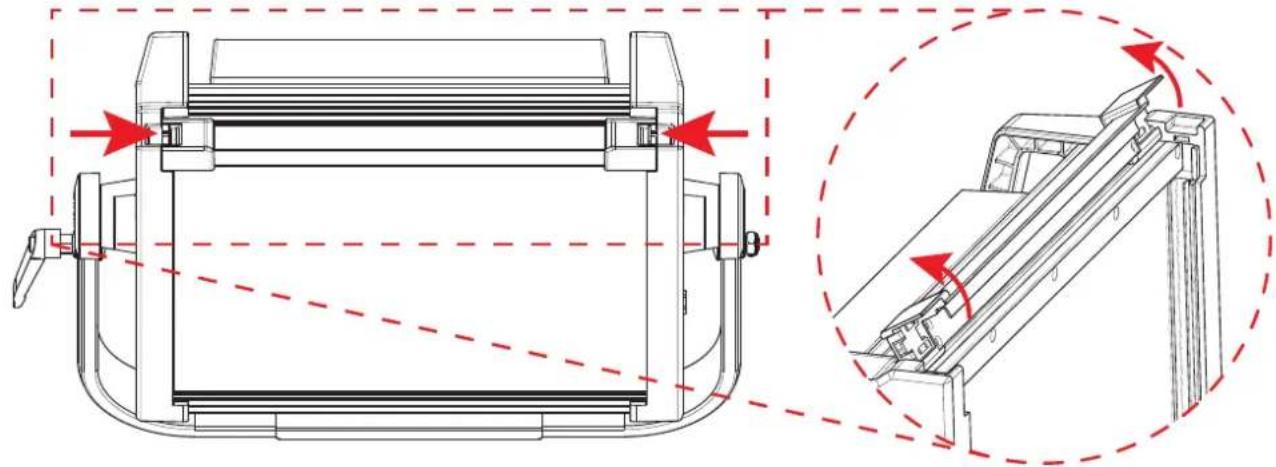

De onAir IP Panel 2 heeft 2 accessoiresleuven die toegankelijk zijn door de lipjes van de accessoiresleuf naar binnen te drukken en de scharnierafdekking van de accessoiresleuf te openen.

• Niet gebruiken wanneer de diffuser verwijderd is. De diffuser kan niet verwijderd worden wanneer het armatuur is ingeschakeld.

• Voor vast gemonteerde armaturen mag de risicogroep hoger zijn dan RG1 op de afstand van 500 lux.

• De achterste sleuf is voor een diffuser of versterker.

• De voorste sleuf is voor accessoires zoals een honeycomb of barndoors.

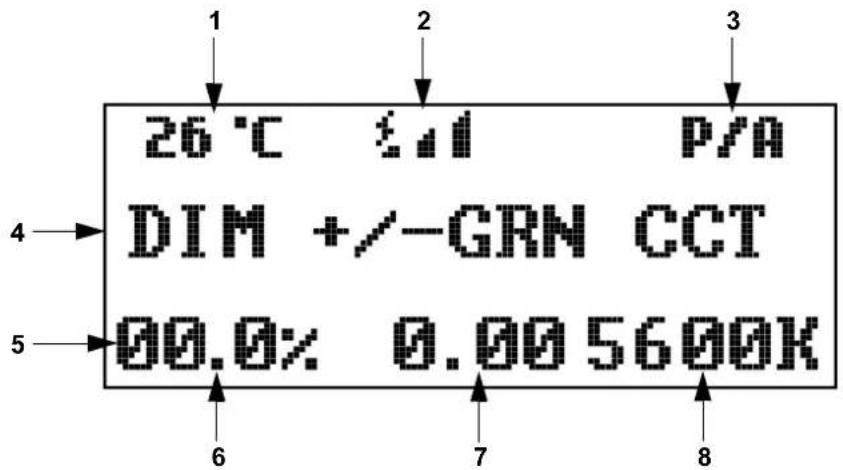

Het startscherm van de onAir IP Panel 2 toont de huidige instellingen en status van het product.

26 °C ±1 P/A DIM +/-GRN CCT 00.0% 0.00 5600K

Nummer Beschrijving

1 Huidige producttemperatuur
2 Huidige status van het draadloze signaal
3 Huidige voorinstelling of vooringestelde bank
4	De middelste regelen toont de huidige besturingsmodus. Toont DIM +/-GRN CCT in CCT-modus, DIM HUE SAT in HSV-modus, DIM X Y in XY Control-modus, Master Mode in mastermodus, Slave Mode in slave-modus, etc.
5 De onderste regel toont meer informatie over de huidige besturingsmodus
6	Huidige dimmer- of intensiteitswaarde (00.0–100%) in CCT-, HSV-, of XY Control-modus
7	Huidige +/-groenwaarde (-0,5–+0,25) in CCT-modus, tintwaarde (000–360°) in HSV-modus, of X-waarde (0.00–0.850) in XY Control-modus
8	Huidige kleurtemperatuur (2800–8000K) in CCT-modus, verzadigingswaarde (000–255) in HSV-modus, of Y-waarde (0.00–0.850) in XY Control-modus

Beschrijving bedieningspaneel

Toets/Knop Functie
	Sluit het huidige menu of functie af
	Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie
	Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
	Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie
	Verhoogt of verlaagt de dimmerwaarde of de intensiteit
	Verhoogt of verlaagt de tintwaarde of de X-waarde
	Verhoogt of verlaagt de kleurtemperatuur, de verzadiging, of de Y-waarde
	Schakelt tussen A-voorinstellingen (ingebouwd) en B-voorinstellingen (aangepast)
	Selecteert een voorinstelling. 3 seconden ingedrukt houden om de huidige look naar de geselecteerde B-voorinstelling op te slaan.

Menumap

Raadpleeg de productpagina van onAir IP Panel 2 op www.chauvetprofessional.com voor de nieuwste menukaart.

Hoofdniveau	Programmeerniveaus Beschrijving
Protocol	DMX512				Stelt het besturingsprotocol inArtnet
	sACN
DMX Address	001-509*				Selecteert het start-adres (*hoogste kanaal beperkt tot de gekozen persoonlijkheid)
DMX Channel	1Ch	Preset CCTs	Hue	<-25-25>	1-kanaal: selecteert een vooraf ingestelde CCT en tint
		Manual Color Mixer	Red	<000-255>	1-kanaal: combineert rood, groen, blauw en wit om een aangepaste kleur te genereren (0-100%)
			Green <000-255>
			Blue	<000-255>
			White <000-255>
	3Ch				3-kanalen: dimmer, kleurtemperatuur, tint
	4Ch				4-kanalen: RGBW
	5Ch				5-kanalen: 16-bit dimmer, kleurtemperatuur, tint, stroboscoop
	6Ch				6-kanalen: dimmer, RGBW, stroboscoop
	8Ch				8-kanalen: 16-bit RGBW
	11Ch				11-kanalen: 16-bit dimmer, RGBW, kleurtemperatuur, tint, stroboscoop, tint, effect macro's en snelheid
	15Ch				15-kanalen: 16-bit dimmer, 16-bit RGBW, kleurtemperatuur, tint, stroboscoop, tint, effect macro's en snelheid
	16Ch				16-kanalen: RGBW 1-4
	18Ch				18-kanalen: dimmer, RGBW 1-4, stroboscoop
	23Ch				23-kanalen: dimmer, RGBW 1-4, stroboscoop, kleurtemperatuur, tint, effect macro's en snelheid, controle
	32Ch				32-kanalen: 16-bit RGBW 1-4
	XYBasic(6)				6-kanalen: 16-bit dimmer, 16-bit X, 16-bit Y
	XYExtended(10)				10-kanalen: 16-bit dimmer, 16-bit X, 16-bit Y, stroboscoop, effect macro's en snelheid, controle
Static	CCT Control				Gecorreleerde kleurtemperatuurregeling
	HSV Control				Tint, verzadiging, waarde controle
	XY Control				X en Y-coördinaatbesturing
	Preset CCTs	2800K	DimmerHue	<000-255><-25-25>	Selecteert een vooraf ingestelde kleurtemperatuur, dimmer, en tint
		2900K
		3000K
		3100K
		3200K
		3300K
		3400K
Static (cont.)	Preset CCTs (cont.)	3500K	DimmerHue	<000-255><-25-25>	Selecteert een vooraf ingestelde kleurtemperatuur, dimmer, en tint
		3600K
		3700K
		3800K
		3900K
		4000K
		4100K
		4200K
		4300K
		4400K
		4500K
		4600K
		4700K
		4800K
		4900K
		5000K
		5100K
		5200K
		5300K
		5400K
		5500K
		5600K
		5700K
		6000K
		6500K
		7000K
		7500K
		8000K
	Manual Color Mixer	Red	<000-255>		Combineert rood, groen, blauw en wit om een aangepaste kleur te genereren (0-100%)
		Green
		Blue
		White
Effect Macros	Color Chase		<001-100> Selecteert effect macro's en snelheid
	Police Car
	Firetruck
	Fire
	Clouds
	Fireworks
	Paparazzi
	Lightning
Red Shift	On				Schakelt rode verschuiving aan of uit
	Off
Master/Slave	Master Zelfstandige-modus
	Slave Slaaf-modus
DMX Loss	Hold Last Houdt laatst ontvangen signaal vast
	Stop DMX Houdt de lichtopbrengst
	Blackout Verduistert de armatuur
Dimmer Curve	S Curve				Stelt de dimcurve in
	Linear
	Square
	Inverse Square
Dimmer Mode	Off Lineaire dimmer
	Dimmer 1-3				Selecteert dimprofielen van snel (1) tot langzaam (3)
Hoofdniveau	Programmeerniveaus			Beschrijving
Color Calibration	Off Kleurkalibratie uitgeschakeld
	User Calibration	Red	<125-255>	Stelt de maximum waarde van de rode LED in
		Green		Stelt de maximum waarde van de groene LED in
		Blue		Stelt de maximum waarde van de blauwe LED in
		White		Stelt de maximum waarde van de witte LED in
	Factory Calibration Kleurkalibratie ingesteld door de fabriek
LED Frequency	600Hz			Selecteert de PWM-uitgangsfrequentie
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25KHz
Fan Mode	Auto Stelt de ventilator in automatische-modus
	On Ventilator altijd ingeschakeld
	Off Ventilator altijd uitgeschakeld
	Silent Stelt de ventilator in stille
Wireless Setting	Receive On/Off	Off		Schakelt de CRMXTM-functie aan/uit
		On
	Receive Reset	No		Reset de draadloze ontvanger
		Yes
	Wireless To DMX	No		Schakelt de draadloze naar DMX-functie in/uit
		Yes
Back Light	10S			Schakelt de backlight van de display uit na 10s van inactiviteit
	30S			Schakelt de backlight van de display uit na 30s
	2Min			Schakelt de backlight van de display uit na 2 minuten
	Always On De backlight van de display is altijd aan
Ethernet Setting	Universe	000-255 (Art-netTM)		Stelt de Art-NetTM of sACN-universe in
		001-256 (sACN)
	Start Channel	001-512 Selecteert het start-kanal
	IP Address	2	000-255.000-255.000-255	Stelt het IP-adres in10
		239
	Ethernet To DMX	No		Schakelt de ethernet naar DMX-functie in/uit
		Yes
Information	Fixture Hours	<______H> Toont het totale aantal producturen
	LED Hours <______H>			Toont het totale aantal uren dat de LED-verlichting aan was
	Disp Version	<V._>		Toont de geïnstalleerde beeldschermversie
	Drv Version	<V._>		Toont de geïnstalleerde stuurprogrammaversie
	Net Version	<V._>		Toont de geïnstalleerde netwerkversie
	UID	21A40139		Shows product UID
Update Firmware	Only This Unit		--------CHL	Selecteert een updatebestand voor dit product, of toont "No such file!"
			...
	Multiple Units		--------CHL	Selecteert een updatebestand voor dit product en verbonden onAir IP Panel 2-producten, of toont "No such file!"
			...
	Other Fixture Type		--------CHL	Selecteert een updatebestand voor andere aangesloten producten, of toont "No such file!"
			...
Factory Reset	No			Reset naar standaard fabrieksinstellingen
	Yes

DMX-waarden

XYExtended(10)

Kanaal Functie Waarde Percentage/Instelling
1 Dimmer 000 ⇔ 255 0–100%
2	Fijne dimmer	000 ⇔ 255	0–100%
3 X-coördinaat 000 ⇔ 255 0–100%
4	Fijne X-coördinaat	000 ⇔ 255	0–100%
5 Y-coördinaat 000 ⇔ 255 0–100%
6	Fijne Y-coördinaat	000 ⇔ 255	0–100%
7 Stroboscoop		000 ⇔ 010	Geen functie
		011 ⇔ 255	Stroboscoop, langzaam tot snel
8	Effect macro's	000 ⇔ 255	Zie de Effect macro-kaart
9	Effect macro-snelheid	000 ⇔ 255	Snelheid, langzaam tot snel
10	Besturing	000 ⇔ 255	Zie de Besturingskaart

XYBasic(6)

Kanaal Functie Waarde Percentage/Instelling
1 Dimmer 000 ⇔ 255 0–100%
2	Fijne dimmer	000 ⇔ 255	0–100%
3 X-coördinaat 000 ⇔ 255 0–100%
4	Fijne X-coördinaat	000 ⇔ 255	0–100%
5 Y-coördinaat 000 ⇔ 255 0–100%
6	Fijne Y-coördinaat	000 ⇔ 255	0–100%

32Ch

Kanaal Functie Waarde Percentage/Instelling
1	Rood 1	000 ⇌ 255	0–100%
2	Fijne rood 1	000 ⇌ 255	0–100%
3	Groen 1	000 ⇌ 255	0–100%
4	Fijne groen 1	000 ⇌ 255	0–100%
5	Blauw 1	000 ⇌ 255	0–100%
6	Fijne blauw 1	000 ⇌ 255	0–100%
7	Wit 1	000 ⇌ 255	0–100%
8	Fijne wit 1	000 ⇌ 255	0–100%
9	Rood 2	000 ⇌ 255	0–100%
10	Fijne rood 2	000 ⇌ 255	0–100%
11	Groen 2	000 ⇌ 255	0–100%
12	Fijne groen 2	000 ⇌ 255	0–100%
13	Blauw 2	000 ⇌ 255	0–100%
14	Fijne blauw 2	000 ⇌ 255	0–100%
15	Wit 2	000 ⇌ 255	0–100%
16	Fijne wit 2	000 ⇌ 255	0–100%
17	Rood 3	000 ⇌ 255	0–100%
18	Fijne rood 3	000 ⇌ 255	0–100%
19	Groen 3	000 ⇌ 255	0–100%
20	Fijne groen 3	000 ⇌ 255	0–100%
21	Blauw 3	000 ⇌ 255	0–100%
22	Fijne blauw 3	000 ⇌ 255	0–100%
23	Wit 3	000 ⇌ 255	0–100%
24	Fijne wit 3	000 ⇌ 255	0–100%
25	Rood 4	000 ⇌ 255	0–100%
26	Fijne rood 4	000 ⇌ 255	0–100%
27	Groen 4	000 ⇌ 255	0–100%
28	Fijne groen 4	000 ⇔ 255	0–100%
29 Blauw 4 000 ⇔ 255 0–100%
30	Fijne blauw 4	000 ⇔ 255	0–100%
31 Wit 4 000 ⇔ 255 0–100%
32	Fijne wit 4	000 ⇔ 255	0–100%

23Ch

Kanaal Functie Waarde Percentage/Instelling
1 Dimmer 000 ⇔ 255 0–100%
2 Rood 1 000 ⇔ 255 0–100%
3	Groen 1	000 ⇔ 255	0–100%
4	Blauw 1	000 ⇔ 255	0–100%
5 Wit 1	000 ⇔ 255 0–100%
6 Rood 2 000 ⇔ 255 0–100%
7	Groen 2	000 ⇔ 255	0–100%
8	Blauw 2	000 ⇔ 255	0–100%
9 Wit 2	000 ⇔ 255 0–100%
10 Rood 3 000 ⇔ 255 0–100%
11	Groen 3	000 ⇔ 255	0–100%
12 Blauw 3 000 ⇔ 255 0–100%
13 Wit 3 000 ⇔ 255 0–100%
14 Rood 4 000 ⇔ 255 0–100%
15 Groen 4 000 ⇔ 255 0–100%
16 Blauw 4 000 ⇔ 255 0–100%
17 Wit 4 000 ⇔ 255 0–100%
18 Stroboscoop		000 ⇔ 010	Geen functie
		011 ⇔ 255	Stroboscoop, langzaam tot snel
19	Kleurtemperatuur	000 ⇔ 255	Zie de Kleurtemperatuurkaart
20 Tint		000 ⇔ 001 0002 ⇔ 255	-25–+25
21	Effect macro's	000 ⇔ 255	Zie de Effect macro-kaart
22	Effect macro-snelheid	000 ⇔ 255	Snelheid, langzaam tot snel
23	Besturing	000 ⇔ 255	Zie de Besturingskaart

18Ch

Kanaal Functie Waarde Percentage/Instelling
1 Dimmer 000 ⇔ 255 0–100%
2 Rood 1 000 ⇔ 255 0–100%
3	Groen 1	000 ⇔ 255	0–100%
4	Blauw 1	000 ⇔ 255	0–100%
5 Wit 1	000 ⇔ 255 0–100%
6 Rood 2 000 ⇔ 255 0–100%
7	Groen 2	000 ⇔ 255	0–100%
8	Blauw 2	000 ⇔ 255	0–100%
9 Wit 2	000 ⇔ 255 0–100%
10 Rood 3 000 ⇔ 255 0–100%
11	Groen 3	000 ⇔ 255	0–100%
12 Blauw 3 000 ⇔ 255 0–100%
13 Wit 3 000 ⇔ 255 0–100%
14 Rood 4 000 ⇔ 255 0–100%
15 Groen 4 000 ⇔ 255 0–100%
16 Blauw 4 000 ⇔ 255 0–100%
17 Wit 4 000 ⇔ 255 0–100%
18 Stroboscoop		000 ⇔ 010	Geen functie
		011 ⇔ 255	Stroboscoop, langzaam tot snel

16Ch

Kanaal Functie Waarde Percentage/Instelling
1 Rood 1 000 ⇌ 255 0–100%
2	G r o e	n	1	000 ⇌ 255 0–100%
3	B l a u	w	1	000 ⇌ 255 0–100%
4 Wit 1	000 ⇌ 255 0–100%
5 Rood 2 000 ⇌ 255 0–100%
6	G r o e	n	2	000 ⇌ 255 0–100%
7	B l a u	w	2	000 ⇌ 255 0–100%
8 Wit 2	000 ⇌ 255 0–100%
9 Rood 3 000 ⇌ 255 0–100%
10 Groen 3 000 ⇌ 255 0–100%
11	Blauw 3	000 ⇌ 255	0–100%
12 Wit 3 000 ⇌ 255 0–100%
13 Rood 4 000 ⇌ 255 0–100%
14 Groen 4 000 ⇌ 255 0–100%
15 Blauw 4 000 ⇌ 255 0–100%
16 Wit 4 000 ⇌ 255 0–100%

15Ch

Kanaal Functie Waarde Percentage/Instelling
1	Dimmer	000 ⇌ 255	0–100%
2	Fijne dimmer	000 ⇌ 255	0–100%
3	Rood	000 ⇌ 255	0–100%
4	Fijne rood	000 ⇌ 255	0–100%
5	Groen	000 ⇌ 255	0–100%
6	Fijne groen	000 ⇌ 255	0–100%
7	Blauw	000 ⇌ 255	0–100%
8	Fijne blauw	000 ⇌ 255	0–100%
9	Wit	000 ⇌ 255	0–100%
10	Fijne wit	000 ⇌ 255	0–100%
11	Stroboscoop	000 ⇌ 010	Geen functie
		011 ⇌ 255	Stroboscoop, langzaam tot snel
12	Kleurtemperatuur	000 ⇌ 255	Zie de Kleurtemperatuurkaart
13 Tint		000 ⇌ 001	0
		002 ⇌ 255	-25–+25
14	Effect macro's	000 ⇌ 255	Zie de Effect macro-kaart
15	Effect macro-snelheid	000 ⇌ 255	Snelheid, langzaam tot snel

11Ch

Kanaal Functie Waarde Percentage/Instelling
1	Dimmer	000 ⇌ 255	0–100%
2	Rood	000 ⇌ 255	0–100%
3	Groen	000 ⇌ 255	0–100%
4	Blauw	000 ⇌ 255	0–100%
5	Wit	000 ⇌ 255	0–100%
Kanaal	Functie	Waarde	Percentage/Instelling
6 Stroboscoop		000 ⇌ 010011 ⇌ 255	Geen functieStroboscoop, langzaam tot snel
7	Kleurtemperatuur	000 ⇌ 255	Zie de Kleurtemperatuurkaart
8	T i n t	000 ⇌ 0010002 ⇌ 255	-25–+25
9	Effect macro's	000 ⇌ 255	Zie de Effect macro-kaart
10	Effect macro-snelheid	000 ⇌ 255	Snelheid, langzaam tot snel
11	Besturing	000 ⇌ 255	Zie de Besturingskaart

8Ch

Kanaal	Functie	Waarde	Percentage/Instelling
1	Rood	000 ⇔ 255	0–100%
2	Fijne rood	000 ⇔ 255	0–100%
3	Groen	000 ⇔ 255	0–100%
4	Fijne groen	000 ⇔ 255	0–100%
5	Blauw	000 ⇔ 255	0–100%
6	Fijne blauw	000 ⇔ 255	0–100%
7	Wit	000 ⇔ 255	0–100%
8	Fijne wit	000 ⇔ 255	0–100%

6Ch

Kanaal	Functie	Waarde	Percentage/Instelling
1	Dimmer	000 ⇔ 255	0–100%
2	Rood	000 ⇔ 255	0–100%
3	Groen	000 ⇔ 255	0–100%
4	Blauw	000 ⇔ 255	0–100%
5	Wit	000 ⇔ 255	0–100%
6 Stroboscoop		000 ⇔ 010	Geen functie
		011 ⇔ 255	Stroboscoop, langzaam tot snel

5Ch

Kanaal	Functie	Waarde	Percentage/Instelling
1	Dimmer	000 ⇔ 255	0–100%
2	Fijne dimmer	000 ⇔ 255	0–100%
3	Kleurtemperatuur	000 ⇔ 255	Zie de Kleurtemperatuurkaart
4	T i n t	000 ⇔ 001 0002 ⇔ 255 -25–+25
5 Stroboscoop		000 ⇔ 010 Geen functie011 ⇔ 255 Stroboscoop, langzaam tot snel

4Ch

Kanaal	Functie	Waarde	Percentage/Instelling
1	Rood	000 ⇔ 255	0–100%
2	Groen	000 ⇔ 255	0–100%
3	Blauw	000 ⇔ 255	0–100%
4	Wit	000 ⇔ 255	0–100%

3Ch

Kanaal Functie Waarde Percentage/Instelling
1 Dimmer 000 ⇔ 255 0–100%
2	Kleurtemperatuur	000 ⇔ 255	Zie de Kleurtemperatuurkaart
3	T i n t	000 ⇔ 001 0002 ⇔ 255	-25–+25

1Ch

Kanaal Functie Waarde Percentage/Instelling
1	Dimmer	000 ⇔ 255	0–100% (kleur ingesteld via menu)

Effect macro-kaart

Waarde Percentage/Instelling Waarde Percentage/Instelling
000 ⇌ 010	Geen functie	126 ⇌ 154	Wolken
011 ⇌ 039	Kleurachtervolging	155 ⇌ 182	Vuurwerk
040 ⇌ 068	Politieauto	183 ⇌ 211	Paparazzi
069 ⇌ 096	Brandweerwagen	212 ⇌ 240	Bliksem
097 ⇌ 125	Brand	241 ⇌ 255	Geen functie

Besturingskaart

Waarde Percentage/Instelling Waarde Percentage/Instelling
000 ⇔ 007	Geen functie	072 ⇔ 079	Dimmer snelheidsmodus 1 (snel)
008 ⇔ 015	Reset dimmer	080 ⇔ 087	Dimmer snelheidsmodus 2
016 ⇔ 023	Schakelt rode verschuiving aan	088 ⇔ 095	Dimmer snelheidsmodus 3 (langzaam)
024 ⇔ 031	Schakelt rode verschuiving uit	096 ⇔ 103	Ventilator-modus automatische
032 ⇔ 039	S-curve dimcurve	104 ⇔ 111	Ventilator-modus ingeschakeld
040 ⇔ 047	Lineaire dimcurve	112 ⇔ 119	Ventilator-modus uitgeschakeld
048 ⇔ 055	Vierkant dimcurve	120 ⇔ 127	Ventilator-modus stille
056 ⇔ 063	Omgekeerde vierkante dimcurve	128 ⇔ 255	Gereserveerd voor toekomstig gebruik
064 ⇔ 071	Dimmer snelheidsmodus uit

Kleurtemperatuurkaart

Waarde Percentage/Instelling Waarde Percentage/Instelling
000 ⇔ 005	Geen functie	125 ⇔ 131	4500K
006 ⇔ 012	2800K	132 ⇔ 138	4600K
013 ⇔ 019	2900K	139 ⇔ 145	4700K
020 ⇔ 026	3000K	146 ⇔ 152	4800K
027 ⇔ 033	3100K	153 ⇔ 159	4900K
034 ⇔ 040	3200K	160 ⇔ 166	5000K
041 ⇔ 047	3300K	167 ⇔ 173	5100K
048 ⇔ 054	3400K	174 ⇔ 180	5200K
055 ⇔ 061	3500K	181 ⇔ 187	5300K
062 ⇔ 068	3600K	188 ⇔ 194	5400K
069 ⇔ 075	3700K	195 ⇔ 201	5500K
076 ⇔ 082	3800K	202 ⇔ 208	5600K
083 ⇔ 089	3900K	209 ⇔ 215	5700K
090 ⇔ 096	4000K	216 ⇔ 222	6000K
097 ⇔ 103	4100K	223 ⇔ 229	6500K
104 ⇔ 110	4200K	230 ⇔ 236	7000K
111 ⇔ 117	4300K	237 ⇔ 243	7500K
118 ⇔ 124	4400K	244 ⇔ 255	8000K

Contact Us
