Produkttyp	Professionelle LED-Leuchte für Bühnen- und Eventbeleuchtung
Marke	Chauvet
Modell	OnAir Panel 2IP
Stromversorgung	100-240 V~, 50/60 Hz (universal) oder 28 V DC (SELV)
Stromverbrauch	Bis zu 8 Geräte in Kette bei 230 V
Lichtquelle	LED RGBW (Rot, Grün, Blau, Weiß)
Farbtemperatur	2800 K bis 8000 K (einstellbar)
Schutzart	IP65 (wetterbeständig, temporäre Außennutzung)
Steuerungsprotokolle	DMX512, CRMX™ drahtlos, Art-Net™, sACN, RDM
DMX-Personalities	1Ch, 3Ch, 4Ch, 5Ch, 6Ch, 8Ch, 11Ch, 15Ch, 16Ch, 18Ch, 23Ch, 32Ch, XYBasic(6), XYExtended(10)
Konnektivität	DMX 5-polig, etherCON RJ45, USB (Firmware-Update), PowerCON, XLR 3-polig DC
Reichweite (drahtlos)	Bis zu 300 m (900 ft) unter optimalen Bedingungen (CRMX™)
Display	Digitalanzeige mit einstellbarer Hintergrundbeleuchtung
Integrierte Funktionen	Dimmer, Strobe, Effektmakros, Rotpass, Dimmerkurven, Master/Slave-Modus
Umgebungstemperatur	Betrieb: -30 °C bis 45 °C; Mindeststarttemperatur -20 °C
Montage	Omega-Befestigungen und Haken inklusive, Sicherungsseil bei Höhenmontage erforderlich
Wartung	Mit einem weichen, trockenen Tuch reinigen; nicht eintauchen
Sicherheit	Nicht direkt in die Lichtquelle blicken; Gehäuse wird im Betrieb heiß; Mindestabstand von 50 cm zu Oberflächen
Gewicht	Im Handbuch nicht angegeben
Abmessungen	Im Handbuch nicht angegeben

Häufig gestellte Fragen - OnAir Panel 2IP Chauvet

Wie schließe ich das OnAir Panel 2IP über kabelgebundenes DMX an?

Verwenden Sie ein 5-poliges DMX-Kabel. Schließen Sie den Controller an den DMX-Eingang des Geräts an und stellen Sie die DMX-Adresse im Menü DMX Address ein.

Kann ich das OnAir Panel 2IP im Freien verwenden?

Ja, die Schutzart IP65 ermöglicht eine temporäre Nutzung im Freien. Tauchen Sie es jedoch nicht ein und vermeiden Sie längere Regenexposition.

Wie kopple ich das Gerät mit einem CRMX™-Drahtlossender?

Gehen Sie zu Wireless Setting > Receive Reset, wählen Sie Yes und drücken Sie dann die Reset-Taste des CRMX™-Senders. Das Signal wird angezeigt, wenn die Verbindung hergestellt ist.

Welche DMX-Personalities sind verfügbar?

Die Personalities umfassen 1Ch, 3Ch, 4Ch, 5Ch, 6Ch, 8Ch, 11Ch, 15Ch, 16Ch, 18Ch, 23Ch, 32Ch, XYBasic(6) und XYExtended(10). Einzelheiten zu den Kanälen finden Sie im Handbuch.

Wie aktualisiere ich die Firmware über USB?

Legen Sie einen USB-Stick mit der Update-Datei in den USB-Anschluss ein. Wählen Sie im Menü Update Firmware die Option Only This Unit oder Multiple Units und dann die Datei aus. Das Gerät startet nach dem Update neu.

Was tun, wenn das Gerät nicht mehr reagiert?

Versuchen Sie einen Werksreset über das Menü Factory Reset. Wenn das Problem weiterhin besteht, trennen Sie das Gerät für 30 Sekunden vom Stromnetz.

Wie stelle ich die Farbtemperatur im CCT-Modus ein?

Wählen Sie auf dem Startbildschirm mit den Navigationstasten CCT Control aus und stellen Sie dann mit den +/- Tasten die Temperatur von 2800 K bis 8000 K ein.

Welcher Sicherheitsabstand ist einzuhalten?

Blicken Sie nicht in die Lichtquelle aus weniger als 50 cm Entfernung. Halten Sie einen Abstand von mindestens 20 cm zu brennbaren Materialien ein.

Kann ich mehrere Geräte in Reihe schalten?

Ja, über die PowerCON-Stromanschlüsse. Bei 230 V können Sie bis zu 8 Geräte in Reihe schalten. Verwenden Sie geeignete Kabel.

Wie verwende ich den Master/Slave-Modus?

Stellen Sie ein Gerät über das Menü Master/Slave auf Master Mode und die anderen auf Slave Mode. Der Master steuert die Slaves ohne DMX-Controller.

BEDIENUNGSANLEITUNG OnAir Panel 2IP Chauvet

Über diese Schnellanleitung

In der Schnellanleitung des onAir IP Panel 2 finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

Haftungsausschluss

Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRÄNKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE.

Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration.

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler.

Sicherheitshinweise

• Die Leuchte sollte so positioniert werden, dass ein langes starres Schauen in die Leuchte in einem Abstand von weniger als 19,7 Zoll (50 cm) nicht zu erwarten ist.
- Ist das externe flexible Kabel dieser Leuchte beschädigt, muss es durch ein gleichwertiges Kabel oder ein ausschließlich vom Hersteller oder dessen Vertriebspartner erhältliches Kabel ersetzt werden.
- Das in dieser Leuchte enthaltene Leuchtmittel darf nur vom Hersteller oder dessen Vertriebspartner oder einer ähnlich qualifizierten Person ausgetauscht werden.

• Die Leuchte ist ausschließlich für den professionellen Einsatz bestimmt.

- Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.

- NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.

- Um Verschleiß zu vermeiden und die Dauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Strom – entweder per Schalter oder durch Herausziehen des Steckers aus.

• VORSICHT: Das Gehäuse dieses Produkts kann während des Betriebs heiß werden.

- Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von mindestens 20 Zoll (50 cm) zu den angrenzenden Flächen.

- Belassen Sie KEINE entflammbaren Materialien in einem Umkreis von 7,87 Zoll (20 cm) cm dieses Geräts, während es in Betrieb oder an der Stromversorgung angeschlossen ist.

- VORSICHT: Beim Transport des Geräts von einer Umgebung mit außergewöhnlichen Temperaturen in eine andere solche Umgebung (z. B. aus einem kalten Transporter in einen warm-feuchten Ballsaal) kann an der im Gerät enthaltenen Elektronik Wasser kondensieren. Um einen Defekt zu vermeiden, muss sich das Gerät erst in der neuen Umgebung akklimatisiert haben, bevor es an die Stromversorgung angeschlossen werden kann.

- VERWENDEN Sie bei Montage über Kopf immer ein Sicherungsseil.

- Dieses Gerät darf NICHT in Wasser eingetaucht (IP65). Eine vorübergehender Verwendung im Freien ist möglich.

• NIEMALS das Gerät in Betrieb nehmen, wenn Ihnen das Gehäuse, die Linsen oder das Kabel beschädigt erscheinen.

- Schließen Sie dieses Gerät NICHT an einen Dimmer oder Regelwiderstand an.

- Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.

- Das Gerät NUR an den Befestigungsbügel oder Griffen tragen.

- Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.

• Die maximal zulässige Umgebungstemperatur beträgt 45 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.

• Die zulässige Mindesttemperatur für den Start beträgt -20 °C. Starten Sie das Gerät nicht bei niedrigeren Temperaturen.

- Die minimal zulässige Umgebungstemperatur beträgt -30 °C. Nehmen Sie das Gerät nicht bei niedrigeren Temperaturen in Betrieb.

FCC-Konformität

Dieses Gerät erfüllt Teil 15, Teil B, der FCC-Bestimmungen. Der Betrieb ist an folgende zwei Bedingungen geknüpft:

1. Dieses Gerät darf keine schädlichen Interferenzen verursachen, und
2. Dieses Gerät muss empfangende Interferenzen aufnehmen können, auch Interferenzen, die eventuell einen unerwünschten Betrieb verursachen.

Jegliche Änderungen oder Modifikationen, die nicht ausdrücklich von der Partei genehmigt wurden, die für die Compliance zuständig ist, könnten die Berechtigung des Benutzers zum Betrieb dieses Geräts aufheben.

Warnung vor Exposition gegenüber HF für Nordamerika und Australien

Warnung! Dieses Gerät entspricht den FCC-Grenzwerten für Strahlenbelastung, die für eine nicht kontrollierte Umgebung festgelegt wurden. Dieses Gerät sollte so installiert und in Betrieb gesetzt werden, dass ein Mindestabstand von 20 cm zwischen dem Gerät und Ihrem Körper gewährleistet ist. Der Sender darf nicht in der Nähe anderer Antennen oder Sender aufgestellt oder in Verbindung mit anderen Antennen oder Sendern betrieben werden.

Kontakt

Kunden außerhalb der USA, GB, Irland, Benelux, Frankreich, Deutschland oder Mexiko wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie im Contact Us am Ende dieses QRG.

Packungsinhalt

• 4 onAir IP Panel 2
• Seetronic Powerkon IP65 Netzkabel
- Omega-Hängebügel mit Befestigungsmaterial

• Junior - Pin
- Schnellanleitung

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100\~240 V\~, 50/60 Hz arbeiten.

Serienschaltung der Geräte

Sie können bis zu 3 onAir IP Panel 2-Geräte bei 100 V AC, 4 Geräte bei 120 V, 7 Geräte bei 208 V, 8 Geräte bei 230 V, oder 8 Geräte bei 240 V in Serie schalten. Diese Anzahl niemals überschreiten! Stromkabel für die Serienschaltung können separat erworben werden.

Wechselstromstecker

Anschluss	Draht (USA)	Draht (Europa)	Schraubenfarbe
Stromführender AC-Leiter Schwarz	Braun Gelb/Messingfarben
AC-Neutralleiter Weiß Blau	Silber
AC-Erdungsleiter	Grün/Gelb	Grün/Gelb	Grün

Gleichstrom

Dieses Gerät verfügt über einen 3-poligen XLR-Stromeingang, der mit einer Spannung von 28 VDC betrieben werden kann; dieser wird durch eine kurzschlussgeschützte Stromversorgung:mit SELV-Strom versorgt.

Wird das Gerät gleichzeitig mit Wechsel- und Gleichstrom versorgt, erhält die Wechselstromversorgung automatisch Priorität.

Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Signalanschlüsse

Sie können den onAir IP Panel 2 per DMX, Lumenradio CRMX™ oder Ethernet mit einem Controller oder einer Controller-Software verbinden. Werden an de mit Art-Net™ oder sACN kompatible Produkte zusammen mit dem onAir IP Panel 2 verwendet, können Sie jedes der Produkte innerhalb eines einzigen Netzwerks ansteuern. Informationen zum Anschließen und Konfigurieren des Produkts für diese Signale finden Sie in der Bedienungsanleitung.

Steuerungsmodi

Der onAir IP Panel 2 nutzt DMX, CRMX™, Art-Net™, und sACN zur seiner Steuerungsmodi: 1Ch, 3Ch, 4Ch, 5Ch, 6Ch, 8Ch, 11Ch, 15Ch, 16Ch, 18Ch, 23Ch, 32Ch, 16Ch, XYBasic(6), und XYExtended(10).

DMX-Verbindung

Der onAir IP Panel 2 kann mit einem DMX-Controller betrieben werden, wenn eine 5-polige DMX-Verbindung oder eine drahtlose CRMX™-Verbindung zum Einsatz kommt. Sie können sich eine Einführung in DMX unter www.chauvetprofessional.com herunterladen.

Art-Net™-Verbindung

Art-Net™ ist ein Ethernet-Protokoll, das mit TCP/IP eine große Menge an DMX512-Daten über ein großes Netzwerk an eine Neutrik® etherCON® RJ45-Verbindung überträgt. Das Dokument des Art-Net™-Protokolls können Sie unter www.chauvetprofessional.com herunterladen. Chauvet Professional empfiehlt für beste Ergebnisse die Verwendung von unicast Art-Net™.

Art-Net™-Design und -Copyright Artistic Licence Holdings Ltd.

sACN-Verbindung

Das auch als ANSI E1.31 bekannte Streaming-ACN ist ein Ethernet-Protokoll, das auf das Layering und die Formatierung von Architecture for Control Networks zurückgreift, um DMX512-Daten "over IP" oder ein anderes mit ACN kompatibles Netzwerk übermittelt.

Remote Device Management bzw. RDM ist ein Standard, mit dem DMX-aktivierte Geräte bidirektional entlang bestehender DMX-Kabel kommunizieren können. Lesen Sie die Bedienungsanleitung des DMX-Controllers oder wenden Sie sich an den Hersteller, da nicht alle DMX-Controller über diese Funktion verfügt. Der onAir IP Panel 2 unterstützt das RDM-Protokoll, das ein Feedback zur Vornahme von Änderungen der Menüoptionen erlaubt. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

Software via USB

Das Gerät onAir IP Panel 2 ermöglicht ein Softwareupdate über USB unter Verwendung des integrierten USB-Anschlusses. Zur Aktualisierung der Software mit einem USB-Stick gehen Sie wie folgt vor:

1. Schalten Sie das Gerät an und stecken Sie den Stick in den USB-Anschluss.
2. Sobald der Stick erkannt worden ist, erscheint die Meldung „Upgrade Firmware“ (Firmware aktualisieren). Betätigen Sie .

- Wird eine andere Meldung angezeigt, suchen Sie im Menü ("Update Firmware") nach der aktualisierten Software und aus Only This Unit, Multiple Units oder Other Fixture Type auswählen. Es wird eine Liste der aktualisierten Software angezeigt.

1. Wählen Sie die hochzuladende Datei aus. Es wird die Meldung „Are you sure“ (Sind Sie sicher?) angezeigt. Betätigen Sie .

2. Ist die ausgewählte Datei korrekt, wird das Upgrade abgeschlossen. Starten Sie das Gerät neu.

- Ist die ausgewählte Datei falsch, wird das Upgrade nicht ausgeführt und es wird wieder das Hauptmenü angezeigt. Wiederholen Sie die Schritte 1 bis 3 mit der korrekten Datei.

Die Option "Other Fixture Type" kann nur für verbundene Produkte ausgewählt werden, die mit dem Upload 03 kompatibel sind (die ersten 2 Ziffern des Artikelcodes müssen 03 sein).

Drahtloser Betrieb

Unter optimalen Bedingungen kann der onAir IP Panel 2 in einer Entfernung von bis zu 300 m vom CRMX™-Sender betrieben werden. Der CRMX™-Empfänger des onAir IP Panel 2 muss mit dem CRMX™-Sender für den Drahtlos-Betrieb gekoppelt werden.

Ersteinrichtung

1. Schalten Sie den CRMX™-Sender ein.
2. Schließen Sie den CRMX™-Sender an einen DMX-Controller an.
3. Platzieren Sie den onAir IP Panel 2 in einer Entfernung von maximal 300 m zum CRMX™-Sender.
4. Schalten Sie den onAir IP Panel 2 ein.

Konfiguration

1. Rufen Sie auf dem Bedienfeld des onAir IP Panel 2 DMX Address auf.
2. Wählen Sie wie bei jedem anderen DMX-kompatiblen Gerät die Startadresse aus.
3. Wählen Sie Wireless Setting >Receive On/Off.
4. Wählen Sie On. (Die Signalstärkeanzeige zeigt ein ? vor den Balken an.)
5. Drücken Sie auf die Reset-Taste auf dem CRMX™-Sender. (Die Signalstärkeanzeige auf dem onAir IP Panel 2 zeigt für 3 Sekunden, während eine Verbindung hergestellt wird, ein 5 in vor den Balken an.)

Geräte-Pairing

Wurde der onAir IP Panel 2 bereits mit dem CRMX™-Sender gekoppelt, zeigt die Signalstärkeanzeige in der Mitte des Bildschirms die Stärke des Signals an. In diesem Fall ist der onAir IP Panel 2 bereit für einen Betrieb im Drahtlos-Modus.

Koppeln des onAir IP Panel 2 mit dem neuen CRMX™-Sender

1. Rufen Sie auf dem Bedienfeld des onAir IP Panel 2 Wireless Setting >Receive Reset auf.
2. Wählen Sie Yes.
3. Drücken Sie auf dem CRMX™-Sender auf . Die Signalanzeige auf dem Sender blinkt.
4. Sobald der Sender den onAir IP Panel 2, gefunden hat, leuchtet die Signalanzeige auf dem CRMX™-Sender dauerhaft.
5. Die Bildschirms des onAir IP Panel 2 zeigt die Stärke des Signals an.

Ein CRMX™-Betrieb kann durch Flüssigkeiten o. Ä. zwischen Sender und Empfänger, wie etwa Wasser, Schnee oder Menschen, unterbrochen oder behindert werden. Für beste Ergebnisse sollte daher der Bereich zwischen Sender und Empfänger von Flüssigkeiten o. Ä. freigehalten werden.

Montage

Lesen Sie vor der Montage dieses Geräts die Sicherheitshinweise durch. Stellen Sie sicher, das die Befestigungsklemmen dafür ausgelegt sind, das Produktgewicht tragen zu können. Informationen zu unserer CHAUVET-Produktlinie für Befestigungsklemmen finden Sie unter http://trusst.com/products.

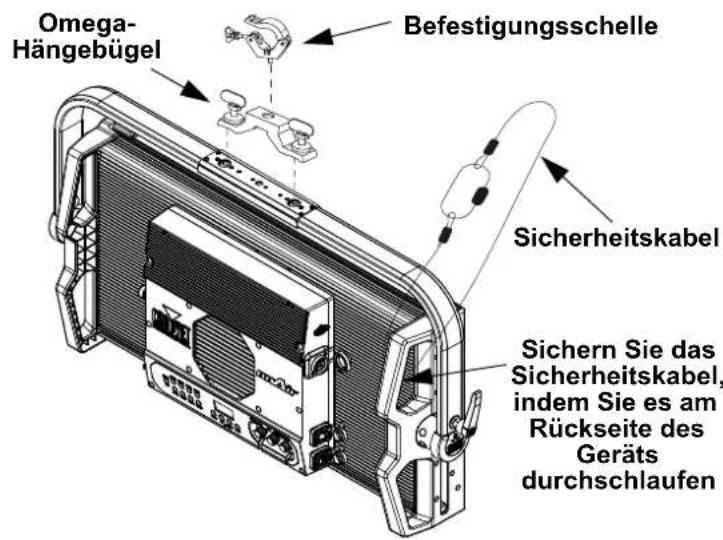

Montageansicht

Omega- Hängebügel Befestigungsschelle Sicherheitskabel Sichern Sie das Sicherheitskabel, indem Sie es am Rückseite des Geräts durchschlaufen

Junior- Pinschraube Junior-Pin

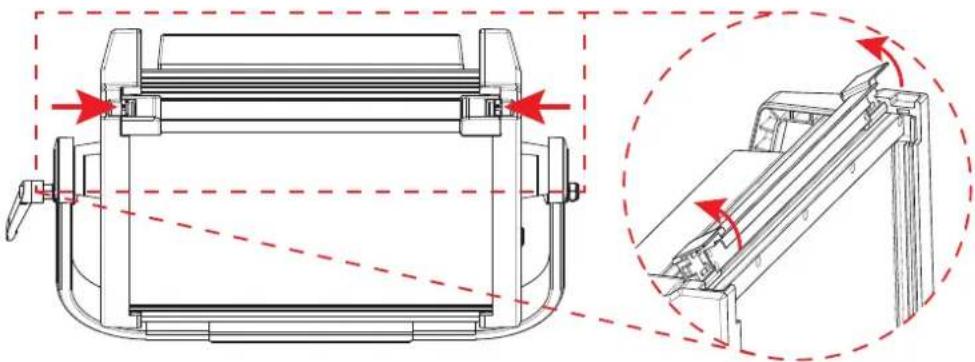

Zubehör-Steckplätze

Der onAir IP Panel 2 verfügt über zwei Zubehör-Steckplätze. An diese gelangt man, indem die Zubehör-Steckplatz-Laschen nach innen gedrückt und die der aufklappbare Zubehör-Steckplätze-Deckel geöffnet wird.

• Nicht verwenden, wenn der Diffusor entfernt ist. Der Diffusor kann nicht entfernt werden, wenn das Gerät eingeschaltet ist.
• Bei fest montierten Beleuchtungsgeräten darf die Gefahrengruppe RG1 bei einem Abstand und 500 Lux nicht überschreiten.

- Der hintere Steckplatz ist für einen Diffuser oder Verstärker bestimmt.

- Der vordere Steckplatz ist für Zubehör wie etwa ein Wabengitter oder große Klappen bestimmt.

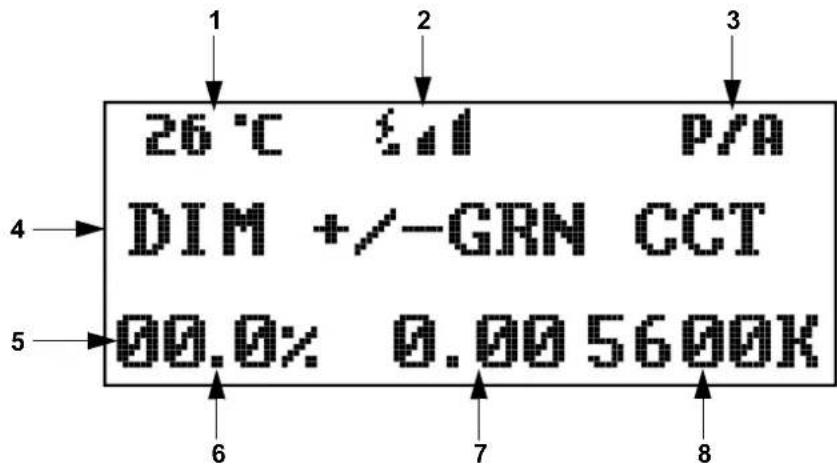

Auf dem Startbildschirm des onAir IP Panel 2 werden die aktuellen Einstellungen und der Status des Geräts angezeigt.

26 °C ±1 P/A DIM +/-GRN CCT 00.0% 0.00 5600K

Nummer Beschreibung

1 Aktuelle Gerätetemperatur
2 Aktueller Status des Drahtlos-Signals
3 Aktuelle Voreinstellung oder Voreinstellungs-Bank
4	Die mittlere Linie zeigt den aktuellen Steuerungsmodus an. Zeigt DIM +/-GRN CCT im CCT-Modus, DIM HUE SAT im HSV-Modus, DIM X Y im XY Control-Modus, Master Mode im Master-Modus, Slave Mode im Slave-Modus usw. an
5 Die untere Linie zeigt Details des aktuellen Steuerungsmodus an
6	Aktueller Dimmungs- Intensitätswert (00.0–100%) im CCT-, HSV-, oder XY Control-Modus
7	Aktueller +/-Grünwert (-0,25–+0,25) im CCT-Modus, aktueller Farbtonwert (000–360°) im HSV-Modus, oder X-Wert (0.00–0.850) im XY Control-Modus
8	Aktuelle Farbtemperatur (2800–8000K) im CCT-Modus, Sättigungswert (000–255) im HSV-Modus, oder Y-Wert (0.00–0.850) im XY Control-Modus

Beschreibung des Bedienfeldes

Taste/Knopf Funktion
	Damit verlassen Sie das aktuelle Menü oder die Funktion.
	Damit wird das aktuell angezeigte Menü aktiviert oder der aktuell ausgewählte Wert einer Funktion eingestellt
	Navigieren Sie sich durch die Menüpunkte nach oben oder erhöhen den numerischen Wert der Funktion
	Navigieren Sie sich durch die Menüpunkte nach unten oder verringern den numerischen Wert der Funktion
	Erhöht oder verringert den Dimmungswert oder die Intensität
	Erhöht oder verringert den Farbtonwert oder den X-Wert
	Erhöht oder verringert die Farbtemperatur, die Sättigung, oder den Y-Wert.
	Wechselt zwischen A-Voreinstellungen (integriert) und B-Voreinstellungen (benutzerspezifisch) hin und her
	Wählt eine Voreinstellung aus. Halten Sie die Taste für 3 Sekunden, um das aktuelle Aussehen für die ausgewählte B-Voreinstellung zu speichern.

Menüstruktur

Die neueste Menükarte finden Sie auf der onAir IP Panel 2-Produktseite unter www.chauvetprofessional.com.

Hauptebene Programmierebenen Beschreibung
Protocol	DMX512				Legt das Steuerungsprotokoll festArtnet
	sACN
DMX Address	001-509*				Wählt die DMX-Adresse aus (der höchste Kanal ist auf die gewählte Eigenschaft beschränkt)
DMX Channel	1Ch	Preset CCTs	Hue<-25-25>		1-Kanal: wählt eine voreingestellte CCT und einen Farbton
		Manual Color Mixer	Red<000-255>		1-Kanal: Kombiniert rote, grüne, blaue und weiße Farben zu einer benutzerdefinierten Farbe (0-100%)
			Green<000-255>
			Blue<000-255>
			White<000-255>
	3Ch 3-Kanal: Dimmer, Farbtemperatur, Farbton
	4Ch 4-Kanal: RGBW
	5Ch				5-Kanal: 16-Bit-Dimmer, Farbtemperatur, Farbton, Stroboskop
	6Ch 6-Kanal: Dimmer, RGBW, Stroboskop
	8Ch 8-Kanal: 16-Bit-RGBW
	11Ch				11-Kanal: 16-Bit-Dimmer, RGBW, Stroboskop, Farbtemperatur, Farbton, Effektmakros und Geschwindigkeit
	15Ch				15-Kanal: 16-Bit-Dimmer, 16-Bit-RGBW, Stroboskop, Farbtemperatur, Farbton, Effektmakros und Geschwindigkeit
	16Ch				16-Kanal: RGBW 1-4
	18Ch				18-Kanal: Dimmer, RGBW 1-4, Stroboskop
	23Ch				23-Kanal: Dimmer, RGBW 1-4, Stroboskop, Farbtemperatur, Farbton, Effektmakros und Geschwindigkeit, Steuerung
	32Ch				32-Kanal: 16-Bit-RGBW 1-4
	XYBasic(6)				6-Kanal: 16-Bit-Dimmer, 16-Bit-X, 16-Bit-Y
	XYExtended(10)				10-Kanal: 16-Bit-Dimmer, 16-Bit-X, 16-Bit-Y, Stroboskop, Effektmakros und Geschwindigkeit, Steuerung
Static	CCT Control				Korrelierte Farbtemperaturregelung
	HSV Control				Farbton, Sättigung, und Wert Steuerung
	XY Control				Kontrolle der X- und Y-Koordinaten
	Preset CCTs	2800K	DimmerHue	<000-255>-25-25>	Wählt eine voreingestellte Farbtemperatur, Dimmer, und Farbton
		2900K
		3000K
		3100K
		3200K
		3300K
Static (cont.)	Preset CCTs (cont.)	3400K	Dimmer Hue	<000-255><-25-25>	Wählt eine voreingestellte Farbtemperatur, Dimmer, und Farbton
		3500K
		3600K
		3700K
		3800K
		3900K
		4000K
		4100K
		4200K
		4300K
		4400K
		4500K
		4600K
		4700K
		4800K
		4900K
		5000K
		5100K
		5200K
		5300K
		5400K
		5500K
		5600K
		5700K
		6000K
		6500K
		7000K
		7500K
		8000K
	Manual Color Mixer	Red	<000-255>		Kombiniert rote, grüne, blaue und weiße Farben zu einer benutzerdefinierten Farbe (0-100%)
		Green
		Blue
		White
Effect Macros	Color Chase		<001-100> Wählt eine Effektmakro und Geschwindigkeit		Schaltet die rote Umschaltung ein oder aus
	Police Car
	Firetruck
	Fire
	Clouds
	Fireworks
	Paparazzi
	Lightning
Red Shift	On				Schaltet die rote Umschaltung ein oder aus
	Off
Master/Slave	Master Eigenständige-Modus
	Slave Sklave-Modus
DMX Loss	Hold Last Hält das zuletzt erhaltene Signal
	Stop DMX Hält die Ausgabe
	Blackout Verdunkelt Gerät
Dimmer Curve	S Curve				Stellt die Dimmungskurve ein
	Linear
	Square
	Inverse Square
Dimmer Mode	Off Linearer Dimmer
	Dimmer 1-3				Dimmungskurven schnell (1) nach langsam (3)
Hauptebene	Programmierebenen			Beschreibung
Color Calibration	Off Farbkalibrierung ist deaktivieren
	User Calibration	Red	<125-255>	Stellt den maximalen Wert der roten LED ein
		Green		Stellt den maximalen Wert der grünen LED ein
		Blue		Stellt den maximalen Wert der blauen LED ein
		White		Stellt den maximalen Wert der weißen LED ein
	Factory Calibration			Farbkalibrierung wird werkseitig eingestellt
LED Frequency	600Hz			Stellt die PWM-Frequenz ein
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25KHz
Fan Mode	Auto Stellt den Lüfter auf den Auto-Modus ein
	On			Stellt den Lüfter auf den "immer eingeschaltet"-Modus ein
	Off			Stellt den Lüfter auf den "immer ausgeschaltet"-Modus ein
	Silent Stellt den Lüfter auf den "Leise"-Modus ein
Wireless Setting	Receive On/Off	Off		Aktiviert/deaktiviert CRMX^TM
		On
	Receive Reset	No		Stellen Sie den Drahtlos-Empfänger zurück
		Yes
	Wireless To DMX	No		Aktiviert/deaktiviert drahtlose zu DMX
		Yes
Back Light	10S			Wird die Hintergrundbeleuchtung der Anzeige nach 10 Sekunden Inaktivität ausgeschaltet
	30S			Wird die Hintergrundbeleuchtung der Anzeige nach 30 Sekunden ausgeschaltet
	2Min			Wird die Hintergrundbeleuchtung der Anzeige nach 2 Minuten ausgeschaltet
	Always On Hintergrundbeleuchtung			immer an
Ethernet Setting	Universe	000-255 (Art-net ^TM )		Stellt die Art-Net ^TM - oder sACN-Umgebung ein
		001-256 (sACN)
	Start Channel	001-512 Stellt die Start-Kanal ein
	IP Address	2	000-255 . 000-255 . 000-255	Legt IP-Adresse fest10
		239
	Ethernet To DMX	No		Aktiviert/deaktiviert Ethernet zu DMX
		Yes
Information	Fixture Hours	<______H>		Zeigt an, wie lange das Gerät eingeschaltet gewesen ist
	LED Hours <______H>			Zeigt an, wie lange der LEDs eingeschaltet gewesen ist
	Disp Version <V___.> Zeigt die aktuelle Bildschirmversion			an
	Drv Version <V___.> Zeigt die aktuelle Treiberversion an
	Net Version	< V___.>		Zeigt die aktuelle Netzwerkversion an
	UID	21A40139		Zeigt die Geräte-UID an
Update Firmware	Only This Unit		_____.CHL	Wählt die Update-Datei für dieses Produkt, oder zeigt "No such file!"
			...
	Multiple Units		_____.CHL	Wählt die Update-Datei für dieses Produkt und verbundene onAir IP Panel 2-Produkte, oder zeigt "No such file!"
			...
	Other Fixture Type		_____.CHL	Wählt die Update-Datei für andere verbundene Produkte, oder zeigt "No such file!"
			...
Factory Reset	No			Damit stellen Sie das Gerät auf die Werkseinstellungen zurück
	Yes

DMX-Werte

XYExtended(10)

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇔ 255 0–100%
2	Feine Dimmer	000 ⇔ 255	0–100%
3 X-Koordinate 000 ⇔ 255 0–100%
4	Feine X-Koordinate	000 ⇔ 255	0–100%
5	Y - K o	o r	d i n a t e 000 ⇔ 255 0–1
6	Feine Y-Koordinate	000 ⇔ 255	0–100%
7 Stroboskop		000 ⇔ 010	Keine Funktion
		011 ⇔ 255	Stroboskop, langsam bis schnell
8	Effektmakro	000 ⇔ 255	Siehe die Effektmakro-Tabelle
9	Makrogeschwindigkeit	000 ⇔ 255	Geschwindigkeit, langsam bis schnell
10	Kontrolle	000 ⇔ 255	Siehe die Kontrolle-Tabelle

XYBasic(6)

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇔ 255 0–100%
2	Feine Dimmer	000 ⇔ 255	0–100%
3 X-Koordinate 000 ⇔ 255 0–100%
4	Feine X-Koordinate	000 ⇔ 255	0–100%
5	Y - K o	o r	d i n a t e 000 ⇔ 255 0–1
6	Feine Y-Koordinate	000 ⇔ 255	0–100%

32Ch

Kanal Funktion Wert Prozent/Einstellung
1	Rot 1	000 ⇔ 255	0–100%
2	Feine rot 1	000 ⇔ 255	0–100%
3	Grün 1	000 ⇔ 255	0–100%
4	Feine grün 1	000 ⇔ 255	0–100%
5	Blau 1	000 ⇔ 255	0–100%
6	Feine blau 1	000 ⇔ 255	0–100%
7	Weiß 1	000 ⇔ 255	0–100%
8	Feine weiß 1	000 ⇔ 255	0–100%
9	Rot 2	000 ⇔ 255	0–100%
10	Feine rot 2	000 ⇔ 255	0–100%
11	Grün 2	000 ⇔ 255	0–100%
12	Feine grün 2	000 ⇔ 255	0–100%
13	Blau 2	000 ⇔ 255	0–100%
14	Feine blau 2	000 ⇔ 255	0–100%
15	Weiß 2	000 ⇔ 255	0–100%
16	Feine weiß 2	000 ⇔ 255	0–100%
17	Rot 3	000 ⇔ 255	0–100%
18	Feine rot 3	000 ⇔ 255	0–100%
19	Grün 3	000 ⇔ 255	0–100%
20	Feine grün 3	000 ⇔ 255	0–100%
21	Blau 3	000 ⇔ 255	0–100%
22	Feine blau 3	000 ⇔ 255	0–100%
23	Weiß 3	000 ⇔ 255	0–100%
24	Feine weiß 3	000 ⇔ 255	0–100%
25	Rot 4	000 ⇔ 255	0–100%
26	Feine rot 4	000 ⇔ 255	0–100%
27	Grün 4	000 ⇔ 255	0–100%
28	Feine grün 4	000 ⇔ 255	0–100%
29 Blau	4 000 ⇔ 255 0–100%
30	Feine blau 4	000 ⇔ 255	0–100%
31 Weiß	4 000 ⇔ 255 0–100%
32	Feine weiß 4	000 ⇔ 255	0–100%

23Ch

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇔ 255 0–100%
2	R o t 1	000 ⇔	255 0–100%
3	Grün 1	000 ⇔ 255	0–100%
4	Blau 1	000 ⇔ 255	0–100%
5	Weiß 1	000 ⇔ 255	0–100%
6	Rot 2	000 ⇔ 255	0–100%
7	Grün 2	000 ⇔ 255	0–100%
8	Blau 2	000 ⇔ 255	0–100%
9	Weiß 2	000 ⇔ 255	0–100%
10	Rot 3	000 ⇔ 255	0–100%
11	Grün 3	000 ⇔ 255	0–100%
12 Blau	3 000 ⇔ 255 0–100%
13 Weiß	3 000 ⇔ 255 0–100%
14	Rot 4	000 ⇔ 255	0–100%
15 Grün	4 000 ⇔ 255 0–100%
16 Blau	4 000 ⇔ 255 0–100%
17 Weiß	4 000 ⇔ 255 0–100%
18 Stroboskop		000 ⇔ 010 Keine Funktion011 ⇔ 255 Stroboskop, langsam bis schnell
19	Farbtemperatur	000 ⇔ 255	Siehe die Farbtemperatur-Tabelle
20 Farbton		000 ⇔ 001 0002 ⇔ 255 -25–+25
21	Effektmakro	000 ⇔ 255	Siehe die Effektmakro-Tabelle
22	Makrogeschwindigkeit	000 ⇔ 255	Geschwindigkeit, langsam bis schnell
23	Kontrolle	000 ⇔ 255	Siehe die Kontrolle-Tabelle

18Ch

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇔ 255 0–100%
2	Rot 1	000 ⇔ 255	0–100%
3	Grün 1	000 ⇔ 255	0–100%
4	Blau 1	000 ⇔ 255	0–100%
5	Weiß 1	000 ⇔ 255	0–100%
6	Rot 2	000 ⇔ 255	0–100%
7	Grün 2	000 ⇔ 255	0–100%
8	Blau 2	000 ⇔ 255	0–100%
9	Weiß 2	000 ⇔ 255	0–100%
10	Rot 3	000 ⇔ 255	0–100%
11	Grün 3	000 ⇔ 255	0–100%
12 Blau 3 000 ⇔ 255 0–100%
13 Weiß 3 000 ⇔ 255 0–100%
14	Rot 4	000 ⇔ 255	0–100%
15 Grün 4 000 ⇔ 255 0–100%
16 Blau 4 000 ⇔ 255 0–100%
Kanal	Funktion	Wert	Prozent/Einstellung
17 Weiß 4 000 ⇔ 255 0–100%
18 Stroboskop		000 ⇔ 010011 ⇔ 255	Keine FunktionStroboskop, langsam bis schnell

16Ch

Kanal Funktion Wert Prozent/Einstellung
1	R	o	t	1	000 ⇔	255 0–100%
2	G	r	ü	n	1	000 ⇔ 255 0–100%
3	B	l	a	u	1	000 ⇔ 255 0–100%
4	W	e	i	ß	1	000 ⇔ 255 0–100%
5	R	o	t	2	000 ⇔	255 0–100%
6	G	r	ü	n	2	000 ⇔ 255 0–100%
7	B	l	a	u	2	000 ⇔ 255 0–100%
8	W	e	i	ß	2	000 ⇔ 255 0–100%
9	R	o	t	3	000 ⇔	255 0–100%
10 Grün	3 000 ⇔ 255 0–100%
11 Blau	3 000 ⇔ 255 0–100%
12 Weiß	3 000 ⇔ 255 0–100%
13 Rot	4 000 ⇔ 255 0–100%
14 Grün	4 000 ⇔ 255 0–100%
15	Blau 4				000 ⇔ 255	0–100%
16 Weiß	4 000 ⇔ 255 0–100%

15Ch

Kanal Funktion Wert Prozent/Einstellung
1	Dimmer	000 ⇌ 255	0–100%
2	Feine Dimmer	000 ⇌ 255	0–100%
3	Rot	000 ⇌ 255	0–100%
4	Feine rot	000 ⇌ 255	0–100%
5	Grün	000 ⇌ 255	0–100%
6	Feine grün	000 ⇌ 255	0–100%
7	Blau	000 ⇌ 255	0–100%
8	Feine blau	000 ⇌ 255	0–100%
9	Weiß	000 ⇌ 255	0–100%
10	Feine weiß	000 ⇌ 255	0–100%
11	Stroboskop	000 ⇌ 010	Keine Funktion
		011 ⇌ 255	Stroboskop, langsam bis schnell
12	Farbtemperatur	000 ⇌ 255	Siehe die Farbtemperatur-Tabelle
13 Farbton		000 ⇌ 001	0
		002 ⇌ 255	-25–+25
14	Effektmakro	000 ⇌ 255	Siehe die Effektmakro-Tabelle
15	Makrogeschwindigkeit	000 ⇌ 255	Geschwindigkeit, langsam bis schnell

11Ch

Kanal	Funktion	Wert	Prozent/Einstellung
1	Dimmer	000 ⇔ 255	0–100%
2	Rot	000 ⇔ 255	0–100%
3	Grün	000 ⇔ 255	0–100%
4	Blau	000 ⇔ 255	0–100%
5	Weiß	000 ⇔ 255	0–100%
6 Stroboskop		000 ⇔ 010 Keine Funktion011 ⇔ 255 Stroboskop, langsam bis schnell
7	Farbtemperatur	000 ⇔ 255	Siehe die Farbtemperatur-Tabelle
8	F a r b	000 ⇔ 001 0002 ⇔ 255 -25-+25
9	Effektmakro	000 ⇔ 255	Siehe die Effektmakro-Tabelle
10	Makrogeschwindigkeit	000 ⇔ 255	Geschwindigkeit, langsam bis schnell
11	Kontrolle	000 ⇔ 255	Siehe die Kontrolle-Tabelle

8Ch

Kanal	Funktion	Wert	Prozent/Einstellung
1	Rot	000 ⇔ 255	0–100%
2	Feine rot	000 ⇔ 255	0–100%
3	Grün	000 ⇔ 255	0–100%
4	Feine grün	000 ⇔ 255	0–100%
5	Blau	000 ⇔ 255	0–100%
6	Feine blau	000 ⇔ 255	0–100%
7	Weiß	000 ⇔ 255	0–100%
8	Feine weiß	000 ⇔ 255	0–100%

6Ch

Kanal	Funktion	Wert	Prozent/Einstellung
1	Dimmer	000 ⇔ 255	0–100%
2	Rot	000 ⇔ 255	0–100%
3	Grün	000 ⇔ 255	0–100%
4	Blau	000 ⇔ 255	0–100%
5	Weiß	000 ⇔ 255	0–100%
6 Stroboskop		000 ⇔ 010 Keine Funktion011 ⇔ 255 Stroboskop, langsam bis schnell

5Ch

Kanal	Funktion	Wert	Prozent/Einstellung
1	Dimmer	000 ⇔ 255	0–100%
2	Feine dimmer	000 ⇔ 255	0–100%
3	Farbtemperatur	000 ⇔ 255	Siehe die Farbtemperatur-Tabelle
4	F a r b	000 ⇔ 001 0002 ⇔ 255 -25–+25	n
5 Stroboskop		000 ⇔ 010 Keine Funktion011 ⇔ 255 Stroboskop, langsam bis schnell

4Ch

Kanal	Funktion	Wert	Prozent/Einstellung
1	Rot	000 ⇔ 255	0–100%
2	Grün	000 ⇔ 255	0–100%
3	Blau	000 ⇔ 255	0–100%
4	Weiß	000 ⇔ 255	0–100%

3Ch

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇔ 255 0–100%
2	Farbtemperatur			000 ⇔ 255	Siehe die Farbtemperatur-Tabelle
3	F	a	r	b	000 ⇔ 001 0002 ⇔ 255 +25–+25

1Ch

Kanal Funktion Wert Prozent/Einstellung
1	Dimmer	000 ⇌ 255	0–100% (Farbeinstellung über Menü)

Effektmakro-Tabelle

Wert Prozent/Einstellung Wert Prozent/Einstellung
000 ⇔ 010	Keine Funktion	126 ⇔ 154	Wolken
011 ⇔ 039	Farb-Chase	155 ⇔ 182	Feuerwerk
040 ⇔ 068	Polizeifahrzeug	183 ⇔ 211	Paparazzi
069 ⇔ 096	Feuerwehr	212 ⇔ 240	Blitzlicht
097 ⇔ 125	Feuer	241 ⇔ 255	Keine Funktion

Kontrolle-Tabelle

Wert Prozent/Einstellung Wert Prozent/Einstellung
000 ⇔ 007	Keine Funktion	072 ⇔ 079	Dimmer-Geschwindigkeits-Modus 1 (schnellste)
008 ⇔ 015	Dimmer-zurücksetzen	080 ⇔ 087	Dimmer-Geschwindigkeits-Modus 2
016 ⇔ 023	Rote Umschaltung ein	088 ⇔ 095	Dimmer-Geschwindigkeits-Modus 3 (langsamste)
024 ⇔ 031	Rote Umschaltung aus	096 ⇔ 103	Automatische Geschwindigkeit des Lüfters
032 ⇔ 039	S-Kurve Dimmerkurve	104 ⇔ 111	Lüfter-Modus ein
040 ⇔ 047	Lineare Dimmerkurve	112 ⇔ 119	Lüfter-Modus aus
048 ⇔ 055	Quadratische Dimmerkurve	120 ⇔ 127	Lüfter-Modus stiller
056 ⇔ 063	Inverse quadratische Dimmerkurve	128 ⇔ 255	Reserviert für zukünftige Verwendung
064 ⇔ 071	Dimmer-Geschwindigkeits-Modus aus

Farbtemperatur-Tabelle

Wert Prozent/Einstellung Wert Prozent/Einstellung
000 ⇔ 005	Keine Funktion	125 ⇔ 131	4500K
006 ⇔ 012	2800K	132 ⇔ 138	4600K
013 ⇔ 019	2900K	139 ⇔ 145	4700K
020 ⇔ 026	3000K	146 ⇔ 152	4800K
027 ⇔ 033	3100K	153 ⇔ 159	4900K
034 ⇔ 040	3200K	160 ⇔ 166	5000K
041 ⇔ 047	3300K	167 ⇔ 173	5100K
048 ⇔ 054	3400K	174 ⇔ 180	5200K
055 ⇔ 061	3500K	181 ⇔ 187	5300K
062 ⇔ 068	3600K	188 ⇔ 194	5400K
069 ⇔ 075	3700K	195 ⇔ 201	5500K
076 ⇔ 082	3800K	202 ⇔ 208	5600K
083 ⇔ 089	3900K	209 ⇔ 215	5700K
090 ⇔ 096	4000K	216 ⇔ 222	6000K
097 ⇔ 103	4100K	223 ⇔ 229	6500K
104 ⇔ 110	4200K	230 ⇔ 236	7000K
111 ⇔ 117	4300K	237 ⇔ 243	7500K
118 ⇔ 124	4400K	244 ⇔ 255	8000K

Address: Bruno-Bürgel-Str. 11

28759 Bremen

Germany Website: www.chauvetprofessional.eu

Voice: [phone]

Chauvet Mexico
